ВВЕДЕНИЕ

Уважаемый покупатель! Благодарим за доверие, которое Вы оказали, выбрав наш станок рейсмусовый WMT-06 (далее в тексте «станок»). Мы постоянно совершенствуем качество и расширяем ассортимент нашей продукции. Наш Вашу работу эффективной, безопасной и производительной. Перед первым использованием станка внимательно ознакомьтесь с инструкцией по эксплуатации! В данной инструкции Вы найдете все указания, выполнение которых обеспечит безопасную экс плуатацию и длительный срок службы станка. При возникновении любых вопросов, касающихся продукции ТМ «Кратон», Вы можете разместить их на странице Форума

«www.kraton.ru».

сайта

станок сделает

Уважаемый покупатель! ность и комплектность!

Приобретая станок, проверьте его работоспособ-

СОДЕРЖАНИЕ

Основные технические данные.....................................................................3

Комплектность...............................................................................................4

Использование по назначению и общие указания......................................5

Графические символы.......................................................................................5

Предупреждение для пользователя...............................................................6

Правила безопасности.....................................................................................6

Подключение станка к источнику электропитания...............................10

Устройство станка........................................................................................12

Подготовка к работе и пробный пуск.......................................................13

Работа на станке.............................................................................................16

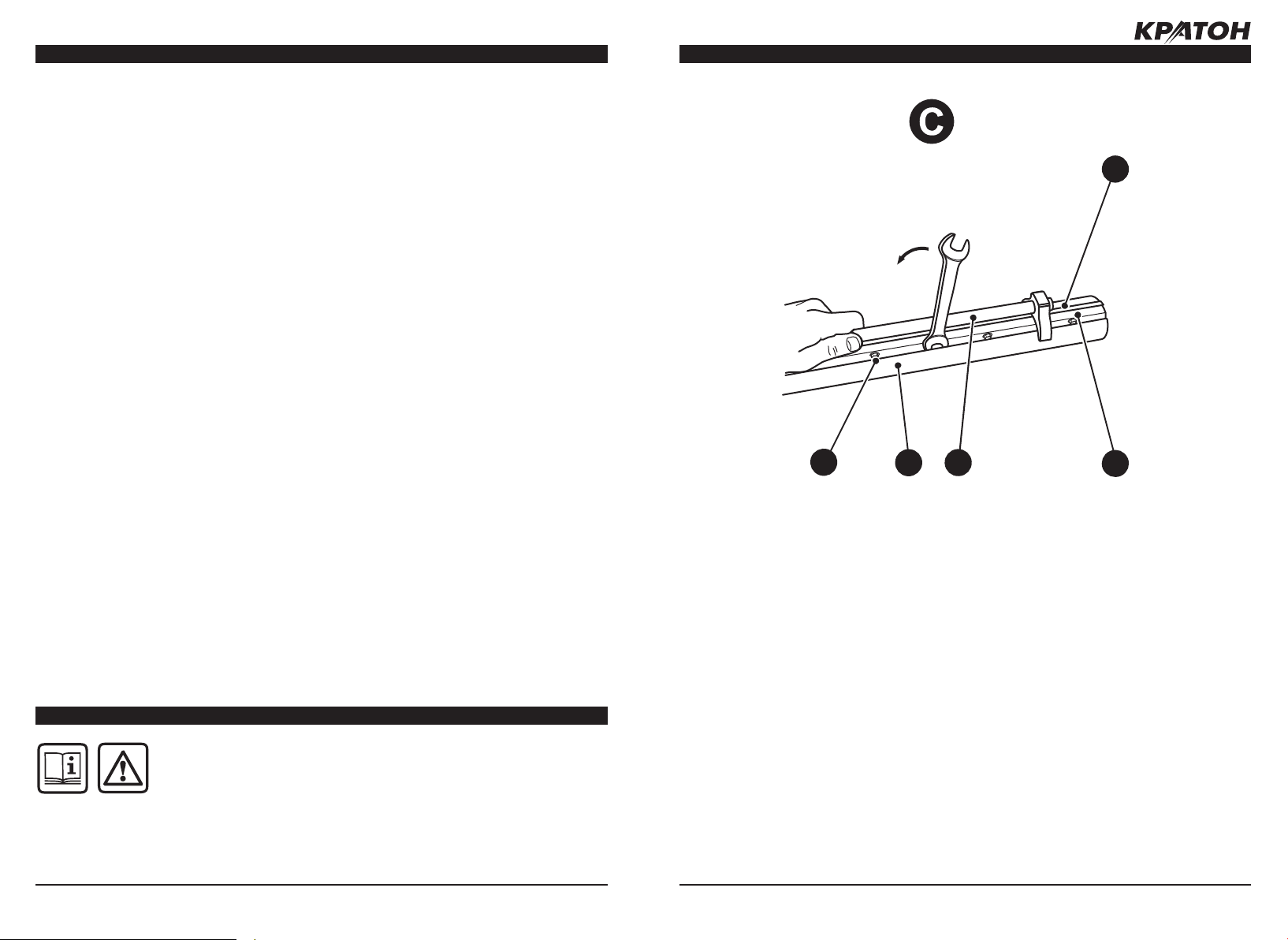

Установка и заточка строгальных ножей..................................................18

Техническое обслуживание.............................................................................21

Транспортирование и правила хранения....................................................22

Утилизация.......................................................................................................23

Неисправности и методы их устранения................................................23

Схема сборки.....................................................................................................25

Дополнительная информация об изделии..................................................30

— сведения об изделии — сведения о сертификации — сведения об изготовителе и сроке службы изделия

Гарантия изготовителя................................................................................31

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Наименование параметра Значение параметра

Модель

Напряжение электропитания

WMT-06

220 В±5 %

www.kraton.ru

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Частота тока 50 Гц

Род тока переменный, однофазный

Тип электродвигателя коллекторный

Номинальная мощность 2000 Вт

Частота вращения

Количество строгальных ножей 2 шт.

Максимальная глубина строгания

Максимальная ширина строгания

Максимальная высота строгаемой за готовки

Минимальная высота строгаемой за готовки

Минимальная длина заготовки

Скорость автоматической подачи

Габаритные размеры

Масса

КОМПЛЕКТНОСТЬ

ножевого вала 8000 мин

330 мм

160 мм

135 мм

6,0 м/мин

296 × 525 × 478 мм

27,5 кг

-1

3 мм

6 мм

Наименование Количество

Станок рейсмусовый WMT-0

Ключ шестигранный 1 шт.

Ключ рожковый 1 шт.

Щетка угольная для электродвигателя

Приспособление для установки строгальных ножей 1 шт.

Инструкция по эксплуатации 1 экз.

Коробка упаковочная 1 комплект

ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ И ОБЩИЕ УКАЗАНИЯ

• Станок относится к типу универсальных

полуавтоматических рейсмусовых (пропускных) односторонних дереворежущих станков. Станок предназначен для обра ботки брусковых деревянных деталей на заданную толщину.

• Станок предназначен для работы от од-

6 1 шт.

2 шт.

нофазной сети переменного тока напряжением 220 В±5 % и частотой 50 Гц.

• Станок предназначен для эксплуатации

в следующих условиях: — температура окружающей среды от +5 °С до +35 °С; — относительная влажность воздуха до

www.kraton.ru

ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ И ОБЩИЕ УКАЗАНИЯ

80 % при температуре +25 °С.

• Если станок внесен в зимнее время в отапливаемое помещение с улицы или из холодного помещения, не те и не включайте его в течение 8 часов. Станок должен прогреться до температу ры окружающего воздуха. В противном случае станок может выйти из строя при включении из-за влаги, сконденсировав шейся на деталях электродвигателя.

• Станок не предназначен для использования во взрывоопасной и пожароопас ной окружающей среде.

• Производитель не несет юридической ответственности за какое-либо использование действия пользователя со станком, не из ложенные в инструкции по эксплуатации.

• В связи с постоянным техническим совершенствованием конструкции станка возможны некоторые отличия между при

ГРАФИЧЕСКИЕ СИМВОЛЫ

ВНИМАНИЕ! Прочитайте и запомните разделы инструкции, где Вы встретите приве-

денные ниже графические символы. Данные разделы инструкции информируют Вас о действиях, которые Вы обязаны выполнить для обеспечения безопасности находя щихся рядом людей и лично Вас, а также о мерах, необходимых для надежной и долго вечной эксплуатации станка.

станка не по назначению или за

распаковывай-

обретенным Вами изделием и сведениями, приведенными в настоящей инструк ции по эксплуатации, не влияющие на его основные технические параметры и экс плуатационную надежность.

• ВНИМАНИЕ

обработка: металлов, асбоцементных ма териалов, камня и подобных материалов, мягких пластмассовых и резиновых мате

риалов.

• Настройку, регулировку, наладку и тех-

ническое обслуживание станка владелец станка должен осуществлять самостоя тельно или возложить на подготовленный и обученный персонал.

! На станке не допускается

Внимательно прочтите инструкцию по эксплуатации перед использованием станка

Опасность получения травмы или повреждения станка в случае несоблюдения данного указания

Риск возникновения пожара

Опасность поражения электрическим током

www.kraton.ru

ПРЕДУПРЕЖДЕНИЕ ДЛЯ ПОЛЬЗОВАТЕЛЯ

ВНИМАНИЕ! Не разрешается вносить какие-либо изменения в конструкцию станка без разрешения производителя. Неавторизованное изменение конструкции станка и ис-

пользование неоригинальных запасных частей может при вести к травме пользователя или поломке станка. Не подключайте станок к сети электропитания до тех пор, пока внимательно не ознакомитесь с изло женными в данной инструкции рекомендациями и не изучите его устройство, применение, настройку, ограничения и возможные опасности.

ПРАВИЛА БЕЗОПАСНОСТИ

Чтобы свести к минимуму риск возникновения пожара, поражения электрическим током и получения травмы, при работе со станком всегда следуйте указаниям инструкции по правилам безопасности. Прежде чем приступить к работе со станком, внимательно прочтите и запомните требования правил безопасности. Бережно храните данную инструкцию для дальнейшего использования

Общие требования охраны труда

• ВНИМАНИЕ! Подключение станка, его

техническое обслуживание, ремонт и эксплуатация должны соответствовать и осуществляться в соответствии с требовани ями «Правил технической эксплуатации электроустановок потребителей» и «Пра вил техники безопасности при эксплуатации электроустановок потребителей». При эксплуатации станка должны соблю даться требования «Правил по безопасности в Российской Федерации». Персонал, производящий монтаж, тех ническое обслуживание и эксплуатацию станка должен иметь квалификацию со ответствующую выполняемой работе.

• Станок выполнен в соответствии с современным уровнем техники, действующими нормами по технике безопасности и отличается надежностью в эксплуатации. Это не исключает, однако, опасности для пользователя и посторонних лиц, а также нанесения материального ущерба в случае неквалифицированной эксплуатации и использования не по назначению.

жарной

• К работе на станке могут быть допущены лица не моложе 16 лет, прошедшие медицинский осмотр и признанные годными для выполнения данного вида работы, прошедшие инструктаж, обучение и про

верку знаний по охране труда, пожарной

безопасности, оказанию первой довра чебной помощи и имеющие квалификационное удостоверение на право работы на деревообрабатывающих станках.

• Станочник, совмещающий профессии, должен быть обучен безопасным при

емам работы на деревообрабатывающих станках и пройти инструктаж по охране труда на всех выполняемых работах.

• Станочник должен: — знать конструкцию станка, устройство и назначение всех его частей, ограждений и предохранительных приспособлений, точки заземления электродвигателя и пусковых устройств; — уметь определять неисправности станка, его устройств и механизмов; — знать требования, предъявляемые к режущему инструменту и правильные

www.kraton.ru

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ОБ ИЗДЕЛИИ

Уважаемый владелец! В данном разделе содержатся сведения о сертификации изделия, сроке его службы, а также сведения о производителе. Сведения в данный раздел должны вноситься продавцом (производителем).

СВЕДЕНИЯ ОБ ИЗДЕЛИИ

Наименование изделия: СТАНОК РЕЙСМУСОВЫЙ WMT-06

Заводской (серийный) номер №

СВЕДЕНИЯ О СЕРТИФИКАЦИИ

Поставляемый станок рейсмусовый WMT-06 идентичен экземплярам, предоставленным для проведения сертификационных испытаний. Требования к качеству изде лия, обеспечивающие безопасность для жизни и здоровья населения, охрану окружающей среды сертифицированы:

Сертификат №

Срок действия с

Выдан органом по сертификации

СВЕДЕНИЯ ОБ ИЗГОТОВИТЕЛЕ И СРОКЕ СЛУЖБЫ ИЗДЕЛИЯ

Изготовитель:

Срок службы

На основании опыта эксплуатации аналогичных изделий и статистических данных срок службы данного изделия установлен в пределах 5 (пяти) лет.

по

ПРАВИЛА БЕЗОПАСНОСТИ

способы его заточки и установки; — знать и соблюдать режимы резания на данном станке.

• Во время работы станочник должен пользоваться средствами индивидуальной защиты ные очки, спецобувь, головной убор и средства защиты органов слуха.

• Рабочее место и рабочая зона должна иметь достаточное освещение. Свет, излучаемый от осветительных устройств, не должен ослеплять глаза станочника.

• Для замены режущего инструмента, приспособлений и других рабочих ор ганов, очистки станка, уборки рабочего места следует пользоваться слесарным инструментом (гаечный ключ, отвертка и т.д.) и вспомогательными инструментами (крючком, лопатой или совком, щеткой, скребком и др.).

• На рабочем месте необходимо соблюдать правила пожарной безопасности. Курение разрешается только в специально отведенных для этого местах.

Требования охраны труда перед нача лом работы

• Перед началом работы станочник дол-

жен надеть спецодежду, обувь, головной убор и другие средства индивидуальной защиты. Длинные волосы следует убрать под головной убор. Одежда станочника не должна иметь свисающих концов, кото рые могут быть захвачены движущимися частями механизмов станка. Станочник не должен надевать перчатки, галстук и украшения, так как во время работы они могут попасть в движущиеся части стан-

ка

• Станочник должен работать в специальных противоударных защитных очках.

• При отсутствии на рабочем месте эффективных систем пылеудаления, станочник должен использовать индивиду альные средства защиты дыхательных путей (респиратор), поскольку древесно

— спецодежда, противоудар-

стружечная пыль, возникающая при обработке некоторых пиломатериалов, может вызвать аллергические осложнения. Во время работы станочник должен прини мать необходимые меры для защиты органов слуха и использовать соответствую щие средства (вкладыши или наушники).

• Станочник должен произвести внешний осмотр станка и убедиться: — в свободном доступе к пусковым устройствам (электровыключатели стан ка, электрический щит и т.д.); — в исправности электрооборудования и

заземляющих устройств, пусковых и бло кировочных устройств путем кратковременного включения станка; — в наличии ограждений, их исправности и надежности крепления.

• Перед работой на данном станке следует произвести внешний осмотр станка и убедиться: — в остроте заточки строгальных ножей; — в отсутствии на строгальных ножах трещин и зазубрин; — в надежности крепления строгальных

ножей; — в том, что режущие кромки строгальных ножей при вращении описывают окружность одного радиуса и выступают над ножевым валом на одинаковую высоту; — в отсутствии радиального биения ножевого вала и его правильной баланси-

ровке; — в надежности крепления защитных крышек станка; — в отсутствии механических повреждений и задиров на подающем валике механизма автоматической подачи заготовки.

Требования охраны труда во время ра боты

• Осмотр и замену режущего инструмен-

та, очистку, регулировку, смазку станка,

закрепление ограждений следует произ водить только после выключения станка и

при его полной остановке.
