ВВЕДЕНИЕ
Уважаемый покупатель! Благодарим за доверие, которое Вы оказали, выбрав станок
сверлильный DM-20/750 (далее в тексте «станок»). Перед первым использованием
станка внимательно ознакомьтесь с инструкцией по эксплуатации! В данной инструкции
Вы найдете все указания, выполнение которых обеспечит безопасную эксплуатацию
и длительный срок службы станка
данном малогабаритном сверлильном станке размещены
инструкцию по эксплуатации станка). При возникновении любых вопросов, касающихся продукции зарегистрированной торговой марки Кратон, Вы можете разместить их
на странице Форума сайта «www.kraton.ru
станок, проверьте его работоспособность и комплектность!
. Все дополнительные обязательные сведения об
в приложении А (вкладыш в
». Уважаемый покупатель! Приобретая
СОДЕРЖАНИЕ
Основные технические данные.....................................................................3
Комплектность...............................................................................................4
Назначение и общие указания...........................................................................5
Графические символы безопасности............................................................5
Предупреждение для пользователя...............................................................6
Правила безопасности......................................................................................7
Подключение станка к источнику электропитания.............................10
Устройство станка........................................................................................12
Подготовка к работе......................................................................................14
Работа на станке.............................................................................................19
Техническое обслуживание.............................................................................25
Транспортирование и правила хранения....................................................26
Утилизация........................................................................................................26
Неисправности и методы их устранения................................................27
Сведения о действиях при обнаружении неисправности.......................27
Брак при сверлении и меры его предупреждения.....................................28
Схема сборки.....................................................................................................29
Гарантия изготовителя................................................................................31
Приложение А — вкладыш в инструкцию по эксплуатацию (1 лист, А5)
38
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Основные технические данные
• Основные технические данные станка приведены в таблице 1.
Таблица 1 «Основные технические данные»
Наименование параметра Значение параметра
Наименование, тип, модель Сверлильный станок
Напряжение электрической питающей
сети
220 В±10 %
DM-20/750
3
www.kraton.ru
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Продолжение таблицы 1
Частота тока 50 Гц
Род тока переменный, однофазны
й
Номинальная потребляемая мощность 750 Вт
Диапазон диаметров хвостовиков
режущего инструмента зажимаемых в
Ø 5–20 мм
сверлильный кулачковый патрон
Степень защиты от попадания твердых
частиц и влаги, обеспечиваемая защит
-
IP 54
ной оболочкой
Класс защиты от поражения электриче
ским током
Максимальный
Число ступеней
ход шпинделя 85 мм
частоты вращения
шпинделя
Диапазон
частоты вращения шпинделя 180–2770 мин
низковольтное оборудование I
16
класса
-1
Ряд частоты вращения шпинделя 180 / 300 / 340 / 450/ 475/ 495/ 640/ 670/
Посадочное конусное отверстие сверлильного патрона
Посадочное конусное отверстие
шпин-
деля
Размер рабочего стола
Размер станочных тисков
Габаритные размеры станка (L
× B × H) 600 × 330 × 1600 мм
Масса
700/ 750/ 1320/ 1420/ 1550/ 1980/ 2100/
2770 мин
Конус Mорзе № 2
290 × 290 мм
-1
В22
4”
70 кг
Срок службы
• На основании опыта эксплуатации аналогичных изделий и статистических данных
срок службы станка установлен в пределах 5 (пяти) лет.
КОМПЛЕКТНОСТЬ
Комплектность станка
• Комплектность станка приведена в таблице 2.
Таблица 2 «Комплектность станка»
Наименование Количество
Станок сверлильный
DM-20/750 1 шт.
4
37
www.kraton.ru
КОМПЛЕКТНОСТЬ
Продолжение таблицы 2
Детали станка 1 комплект
Тиски станочные 1 шт.
Инструкция по эксплуатации 1 экз.
Коробка упаковочная
1 шт.
Примечание
рование и хранение изделия, станок поставляется потребителю в частично разобранном состоянии.
НАЗНАЧЕНИЕ И ОБЩИЕ УКАЗАНИЯ
• Станок относится к типу универсаль-
ных одношпиндельных вертикальносверлильных станок и предназначен
сверления, зенкерования и развертывания отверстий в металлах, твердых полимерных материалах и древесине. При
наличии специального режущего инстру
мента станок может использоваться для
выполнения других видов сверлильных
работ, таких как: зенкование, цекование,
растачивание и притирка обработанных
отверстий, вырезка дисков и колец из листового материала.
• Станок предназначен для работы от однофазной сети переменного тока напряжением 220 В±10 % и частотой 50 Гц.
• Станок предназначен для эксплуатации
в следующих условиях:
ГРАФИЧЕСКИЕ СИМВОЛЫ БЕЗОПАСНОСТИ
— в целях соблюдения требований технических условий на транспорти-
— температура окружающей среды от +1
°С до +35 °С;
для
— относительная влажность воздуха до
80 % при температуре +25 °С.
• Станок не предназначен для использования во взрывоопасной и пожароопас
-
ной окружающей среде.
• В связи с постоянным техническим совершенствованием конструкции станка
возможны некоторые отличия между приобретенным Вами изделием и сведения
ми, приведенными в настоящей инструкции по эксплуатации, не влияющие на его
основные технические параметры и экс
плуатационную надежность.
-
-
-
ВНИМАНИЕ! Прочитайте и запомните разделы инструкции, где Вы встретите приведенные ниже графические символы. Данные разделы инструкции информируют Вас о
действиях, которые Вы обязаны выполнить для обеспечения Вашей личной безопас
ности и находящихся рядом людей, а также о мерах
долговечной эксплуатации станка.
Внимательно прочтите инструкцию по эксплуатации перед использованием станка
, необходимых для надежной и
536
-
www.kraton.ru
ГРАФИЧЕСКИЕ СИМВОЛЫ БЕЗОПАСНОСТИ
Опасность получения травмы или повреждения станка в случае несоблюдения данного указания
Риск возникновения пожара
Опасность поражения электрическим током
Станок и его упаковка подлежат вторичной переработке (рециклированию)
Беречь от загрязнений окружающую среду. Не сорить, поддерживать чистоту. Упаковку и упаковочные материалы станка следует
сдавать для переработки
ПРЕДУПРЕЖДЕНИЕ ДЛЯ ПОЛЬЗОВАТЕЛЯ
ВНИМАНИЕ! Не разрешается вносить какие-либо измене
ния в конструкцию станка без разрешения производителя.
Неавторизованное изменение конструкции станка и ис
пользование неоригинальных запасных частей может привести к травме пользователя или поломке станка. Не подключайте станок к
сети электропитания до тех пор, пока внимательно не ознакомитесь с изло
женными в данной инструкции рекомендациями и не изучите его устройство,
применение, настройку, ограничения и возможные опасности.
6
-
-
-
35
www.kraton.ru
ДЛЯ ЗАМЕТОК
ПРАВИЛА БЕЗОПАСНОСТИ
Чтобы свести к минимуму риск возникновения пожара, по
ражения электрическим током и получения травмы, при
работе со станком всегда следуйте указаниям инструкции
по правилам безопасности. Прежде чем приступить к работе со станком, внимательно прочтите и запомните требования правил безопасности. Бережно храните данную
инструкцию для дальнейшего использования
Общие требования охраны труда
• ВНИМАНИЕ! Подключение станка, его
техническое обслуживание, ремонт и экс
плуатация должны соответствовать и осуществляться в соответствии с требованиями «Правил технической эксплуатации
электроустановок потребителей» и «Пра
вил техники безопасности при эксплуата
ции электроустановок потребителей».
• Персонал, производящий монтаж, техническое обслуживание и эксплуатаци
станка должен иметь квалификацию со
ответствующую выполняемой работе.
• Станок выполнен в соответствии с современным уровнем техники, действующими нормами по технике безопасности и
отличается надежностью в эксплуатации.
Это не исключает, однако, опасности для
пользователя и посторонних лиц, а также
нанесения материального ущерба в случае неквалифицированной эксплуатации
и использования не по назначению.
• К работе на станке могут быть допущены
лица не моложе 16 лет, прошедшие медицинский осмотр и признанные годными
для выполнения данного вида работы,
прошедшие инструктаж, обучение и про
верку знаний по охране труда, пожарной
безопасности, оказанию первой довра
чебной помощи и имеющие квалификационное удостоверение на право работы на
металлообрабатывающих сверлильных
станках.
• Станочник, совмещающий профессии,
должен быть обучен безопасным приемам работы на металлообрабатывающих
сверлильных станках и пройти инструк
ю
.
таж по охране труда на всех выполняе
мых работах.
-
• Станочник должен:
— знать конструкцию станка, устройство
и назначение всех его частей, ограждений и предохранительных приспособле
-
ний, точки заземления электродвигателя
-
и пусковых устройств;
— уметь определять неисправности станка, его устройств и механизмов;
— знать требования, предъявляемые к
-
режущему инструменту и правильные
способы его заточки и установки;
— знать и соблюдать режимы резания на
данном станке.
• Во время работы станочник должен
пользоваться средствами индивидуаль
ной защиты
головной убор и средства защиты органов слуха.
• Рабочее место и рабочая зона должна
иметь достаточное освещение. Свет, из
лучаемый от осветительных устройств,
не должен ослеплять глаза станочника.
• Для замены режущего инструмента,
приспособлений и других рабочих ор
-
ганов, очистки станка, уборки рабочего
места следует пользоваться специаль
-
ным ключом для сверлильного патрона и
слесарным инструментом (гаечный ключ,
отвертка и т.д.), и вспомогательными ин
струментами (крючком, лопатой или со
вком, щеткой, скребком и др.).
• На рабочем месте необходимо соблюдать правила пожарной безопасности. Курение разрешается только в специально
-
отведенных для этого местах.
— спецодежда, спецобувь,
-
-
-
-
-
-
-
-
-
34
7
www.kraton.ru
ПРАВИЛА БЕЗОПАСНОСТИ
Требования охраны труда перед нача
лом работы
• Перед началом работы станочник дол-
жен надеть спецодежду, обувь, головной
убор и другие средства индивидуальной
защиты. Длинные волосы следует убрать
под головной убор. Одежда станочника не
должна иметь свисающих концов, кото
рые могут быть захвачены движущимися
частями механизмов станка. Станочник
не должен надевать галстук и украшения,
так как во время работы они могут по
пасть в движущиеся части станка
• Станочник должен работать в специальных противоударных защитных очках.
• При отсутствии на рабочем месте эффективных систем пылеудаления, станочник должен использовать индивиду
альные средства защиты дыхательных
путей (респиратор), поскольку стружеч
ная пыль, возникающая при обработке
некоторых материалов (текстолит, чугун,
некоторые виды пластмасс), может вы
звать аллергические осложнения. Во вре
мя работы станочник должен принимать
необходимые меры для защиты органов
слуха и использовать соответствующие
средства (вкладыши или наушники).
• Станочник должен произвести внешний
осмотр станка и убедиться:
— в свободном доступе к пусковым
устройствам (электровыключатели станка, электрический щит и т.д.);
— в исправности электрооборудования и
заземляющих устройств, пусковых и бло
кировочных устройств путем кратковременного включения станка;
— в наличии ограждений, их исправности
и надежности крепления.
Требования охраны труда во время ра
боты
• Все детали, предназначенные для об-
работки, за исключением особо тяжелых,
должны устанавливаться в соответствую
щие приспособления (тиски, кондукторы
и т.п.), закрепляемые на рабочем столе
.
-
(плите) сверлильного станка, и крепиться
в них. Для крепления тонкого листового
металла следует применять специальные
приспособления (гидравлические, рычаж
ные и др.). К рабочему столу станка тиски
необходимо крепить болтами, соответ
ствующими размеру паза стола; возможно также крепление деталей прижимными
планками, упорами и т.п.
• Установка и снятие деталей должны
производиться только после отключения
-
и полной остановки станка.
• Вставлять или вынимать сверло или другой инструмент из сверлильного патрона
(шпинделя) до полного прекращения его
вращения запрещается.
• Использовать для работы на сверлильном станке режущий инструмент с заби
тыми или изношенными конусами и хво
стовиками запрещается.
-
• ВНИМА
проверять рукой остроту режущих кромок
инструмента, глубину отверстия и выход
-
-
сверла из отверстия в детали, охлаждать
сверло мокрой тряпкой — запрещается!
• Стружка из просверленных отверстий
должна удаляться гидравлическим способом, магнитами, металлическими крючка
ми только после остановки станка и отво
да инструмента.
• Сверлить отверстия в вязких металлах
следует спиральными сверлами со стружкодробильными каналами.
• Осмотр и замену режущего инструмента, очистку, регулировку, смазку станка,
закрепление ограждений следует произ
водить только после выключения станка и
при его полной остановке.
• ВНИМАНИЕ! Работать в рукавицах на
сверлильном станке запрещается. Уста
-
новка и снятие крупногабаритных деталей должны производиться в рукавицах
только после остановки станка.
• Не включайте и не работайте на станке с
-
незажатым режущим инструментом (сверлом, зенкером, разверткой и другими подобными режущими инструментами).
НИЕ! Во время работы станка
ДЛЯ ЗАМЕТОК
-
-
-
-
-
-
-
-
8
33
www.kraton.ru
ДЛЯ ЗАМЕТОК
ПРАВИЛА БЕЗОПАСНОСТИ
• Перед включением и пуском станка в работу убедитесь, что режущий инструмент
отведен от заготовки. Пуск станка в этом
случае может привести к поломке режущего инструмента и нанесению травм
пользователю.
• Не приближайте руки и другие части тела
к вращающимся и движущимся узлам
(сверлильному патрону, кинематическим
передачам), и к режущему инструменту
(сверло, зенкер, развертка и т.д.) работа
ющего станка. После выключения станка,
его шпиндель и кинематически соединенные с ним узлы продолжают вращаться
по инерции еще некоторое время.
касайтесь к ним (без необходимости)
их полной остановки. Не останавливайте
станок принудительно какими-либо предметами.
• Всегда надежно закрепляйте заготовку
с помощью зажимных приспособлений
станка.
заготовку руками, так как Вы можете быть
серьезно травмированы вследствие ее
неожиданного мгновенного поворота на
рабочем столе станка
• Используйте только правильно заточенный режущий инструмент (сверло, зенкер,
развертка). Риск травмы, поломки станка
или брака заготовки увеличивается, если
режущий инструмент затуплен или непригоден к использованию.
Общие указания по обеспечению без
опасности при работе на станке
• Всегда работайте в устойчивой позе.
Следите за правильным положением ног
и тела. Сохраняйте правильную рабочую
позу и равновесие, не наклоняйтесь над
вращающимися деталями и узлами стан
ка. Не опирайтесь на работающий ста
нок.
• Работа на данном станке требует концентрации внимания от станочника. Не
отвлекайтесь во время работы. Не эксплуатируйте станок, если Вы находитесь
под действием алкоголя, наркотических
Никогда не пытайтесь удержать
.
Не при-
, до
веществ или медицинских препаратов, а
также в болезненном или утомленном
состоянии.
• Прежде чем включать станок, убедитесь
в том, что все неиспользуемые детали,
инструменты и принадлежности удалены
и не будут препятствовать работе.
• Дети и посторонние лица должны находиться на безопасном расстоянии от ра
ботающего станка.
-
• Исключите попадание влаги на электрические соединения и электродвигатель
станка.
• Не выключайте станок из розетки электросети, выдергивая непосредственно
кабель электропитания. Используйте для
этой цели штепсельную вилку кабеля
электропитания.
• Недопустимо использовать станок с поврежденным кабелем электропитания
или другими электрическими узлами.
Если Ваш станок работает ненормально,
в его конструкции отсутствуют какие-либо
детали и имеются механические повреждения, Вам необходимо обратиться в сервисный центр.
• Кабель электропитания располагайте
в удалении от горячих поверхностей и
острых кромок и оберегайте его от по
вреждений.
• Не прикасайтесь к штепсельной вилке
кабеля электропитания станка мокрыми
руками.
• П
-
ОМНИТЕ! Маломощный или повреж-
денный удлинительный кабель электропитания может стать причиной пожара
или поражения электрическим током.
• Перед каждым включением станка производите его осмотр. Если какие-либо
части отсутствуют, деформированы или
-
-
пришли в негодность, или электрические
узлы работают ненадлежащим образом,
выключите станок и отключите его от сети.
Произведите замену поврежденных, вы
шедших из строя частей и установку отсутствующих деталей. Только после этого
эксплуатацию станка можно возобновить.
-
-
-
32
9
www.kraton.ru
ПРАВИЛА БЕЗОПАСНОСТИ
• При чистке станка используйте средства
защиты дыхательных путей (респиратор)
и глаз (защитные очки).
• Перед использованием станка полностью размотайте кабель электропитания.
• Используйте только оригинальные и рекомендованные комплектующие запасные части.
• Не перегружайте и не модифицируйте
станок.
Станок будет работать надежно
и безопасно при выполнении только тех
операций и с нагрузкой, на которую он
рассчитан. Не изменяйте конструкцию
станка для выполнения работ, на которые
он не рассчитан и не предназначен.
• ОСТОРОЖНО! Применение любых принадлежностей и приспособлений, а также выполнение любых операций помимо
тех, которые рекомендованы данной ин
струкцией, может привести к несчастному
случаю.
• Перед началом любых работ по техническому обслуживанию, замене приспо
• Контролируйте исправность деталей
станка и надежность соединений подвижных деталей. Любая неисправная деталь
должна немедленно ремонтироваться
или заменяться.
• Не оставляйте работающий станок без
присмотра. Прежде чем покинуть рабочее
место, выключите станок, дождитесь его
полной остановки и отключите вилку ка
беля электропитания от розетки электро
сети.
• ВНИМАНИЕ! Даже при правильном использовании станка возникают приведен
ные ниже опасности:
— опасность ранения вращающимся
сверлом (зенкером, разверткой);
— опасность ранения отлетевшими частями заготовок;
-
— опасность получения ранений от металлической стружки;
— опасность удара током, при повреждении кабеля электропитания станка.
-
соблений или чистке станка отсоедините
вилку кабеля электропитания станка от
розетки электросети.
ПОДКЛЮЧЕНИЕ СТАНКА К ИСТОЧНИКУ ЭЛЕКТРОПИТАНИЯ
Станок был разработан для работы только при одной величине
электрического питающего напряжения. Перед началом работы убедитесь, что напряжение источника электропитания соответствует техническим характеристикам станка
Электрические соединения и требования к кабелю электропитания
• ПРЕДУПРЕЖДЕНИЕ! Станок по классу
защиты от поражения электрическим
током относится к низковольтному
оборудованию I класса. Это означает,
что для предотвращения поражения
пользователя электрическим током,
станок должен быть обязательно заземлен через розетку с заземляющим
контактом.
• В случае поломки или неисправности,
заземление создает путь наименьшего
сопротивления для электрического тока
и снижает опасность поражения элек
трическим током. Этот станок оснащен
электрическим кабелем, оборудованным
заземляющим проводом и заземляющей
клеммой на вилке. Вилка должна встав
ляться в соответствующую розетку, име
ющую надежное заземление.
• Запрещается переделывать штепсельную вилку кабеля электропитания станка,
если она не входит в приемное отверстие
розетки питающей электрической сети.
• Квалифицированный электрик должен
установить соответствующую розетку.
• При повреждении кабеля электропитания его необходимо заменить. Замену
кабеля электропитания должен произво
-
.
СХЕМА СБОРКИ
«Спецификация к схеме сборки станка»
1 Основание
2 Фланец
3 Шайба
4 Болт
5 Рейка
6 Направляющая колонна
7 Винт
-
-
-
-
-
-
8 Кольцо
9 Головка
10 Стержень
11 Ступица
12 Кольцо
13 Винт
14 Винт
15 Вал
16 Палец
17 Палец
18 Винт
19 Рычаг
20 Кольцо стопорное
21 Кольцо стопорное
22 Ось
23 Ось
24 Шайба
25 Болт
26 Шайба
27 Пластина электродвигателя
28 Гайка
29 Болт
30 Шкив
31 Электродвигатель в сборе
32 Гайка
33 Гайка
34 Шатун
35 Винт
36 Шайба
37 Коробка приводного узла
38 Шайба
39 Винт
40 Ось коленчатая
41 Шкив
42 Подшипник
43 Кольцо стопорное
44 Ремень
45 Ручка
46 Шайба
47 Винт
48 Ремень
49 Шкив
50 Кольцо стопорное
51 Вал
52 Подшипник
53 Шайба
54 Прижим
55 Винт
56 Коробка электровыключателей
57 Винт
58 Муфта
59 Кабель электропитания с вилкой
60 Шпилька
61 Пружина спиральная
62 Обойма
63 Гайка
64 Корпус
65 Рычаг
66 Винт
67 Кольцо стопорное
68 Валик
69 Колесо
70 Ручка фиксирующая
71 Муфта опорная
72 Фиксатор
73 Ручка фиксирующая
74 Шайба
75 Болт
76 Кронштейн
77 Рабочий стол
78 Кольцо
79 Подшипник
80 Гильза
81 Шпиндель
82 Винт
83 Подшипник
84 Кольцо
85 Переходник
86 Сверлильный кулачковый патрон
87 Табличка
88 Указатель
89 Табличка
90 Табличка
91 Табличка
92 Табличка
93 Шкала
94 Шкала
95 Ключ шестигранный
96 Ключ шестигранный
97 Экран защитный
98 Клин
10
31
www.kraton.ru
СХЕМА СБОРКИ
ПОДКЛЮЧЕНИЕ СТАНКА К ИСТОЧНИКУ ЭЛЕКТРОПИТАНИЯ
дить только изготовитель станка или сервисный центр.
• Используйте только трехжильные удлинительные кабели с трехконтактными
вилками с заземлением и соответствую
щие розетки, в которые вилка включается.
• ПРЕДУПРЕЖДЕНИЕ! Этот станок предназначен для использования только в су
хом помещении. Нельзя допускать установки станка во влажных помещениях и в
местах попадания влаги.
Требования к электродвигателю
• ВНИМАНИЕ! Для исключения опасности
повреждения электродвигателя, регулярно очищайте его от пыли. Таким образом,
обеспечивается его беспрепятственное
охлаждение.
• Если электродвигатель не запускается
или внезапно останавливается при работе, сразу же отключите станок.
• Отсоедините вилку кабеля электропитания станка от розетки и попытайтесь найти и устранить возможную причину.
• Колебания напряжения электросети в
пределах ±10 % относительно номиналь
ного значения не влияют на нормальную
работу станка
электродвигатель станка подавалось
электрическое напряжение 220 В.
• Чаще всего проблемы с электродвигателем станка возникают при некачественных контактах в разъемах электрических
соединений, при перегрузках, понижен
ном напряжении электрического питания.
, но необходимо, чтобы на
• Квалифицированный электрик должен
периодически проверять все электро
разъемы, напряжение в электрической
питающей сети и величину тока, потре
-
бляемого станком.
• При необходимости используйте удлинительный кабель, соответствующий но
минальной мощности станка (см. раздел
-
«Основные технические данные»). При
использовании катушек обязательно пол
ностью разматывайте кабель.
• П
ОМНИТЕ! При значительной длине
удлинительного кабеля и малом поперечном сечении подводящих проводов
происходит дополнительное падение
напряжения, которое может привести к
неустойчивой работе электродвигателя
станка.
• Приведенные в таблице 3 «Длина удлинительного электрического кабеля и
размеры поперечного сечения проводов
в зависимости от потребляемого тока»
данные относятся к расстоянию между
электрическим распределительным щи
том, к которому подсоединен станок, и его
штепсельной вилкой. При этом не имеет
значения, осуществляется ли подвод
электроэнергии к станку через стацио
нарные подводящие провода, через удли
нительный кабель или через комбинацию
стационарных и удлинительных кабелей.
Удлинительный провод должен иметь на
одном конце вилку, а на другом
ку, совместимую с электрической вилкой
-
Вашего станка.
-
-
-
-
-
-
-
— розет-
Рисунок № 1 — схема сборки станка.
30
Таблица 3 «Длина удлинительного электрического кабеля и размеры поперечного сечения проводов»
Длина удлинительного
кабеля, м
Электрическое напряжение, В
до 10
до 20 2,5
220
Поперечное сечение
медных проводов удлинительного кабеля, мм
1,5
2
11
www.kraton.ru
УСТРОЙСТВО СТАНКА
БРАК ПРИ СВЕРЛЕНИИ И МЕРЫ ЕГО ПРЕДУПРЕЖДЕНИЯ
Брак при сверлении
• Брак при сверлении можно значительно снизить путем использования хорошо
заточенного режущего инструмента, на
дежного закрепления заготовки и
8
9
10
11
7
6
12
правильных режимов резания (скорость
Таблица 7 «Виды брака и меры его предупреждения».
Виды брака Вероятная причина Меры предупреждения
Отверстие уведено в
сторону от оси
.
5
4
3
13
Разбивка диаметра
отверстия
Неточная глубина
отверстия.
.
выбора
1. Торцовая
поверхность заготовки
неперпендикулярна оси
сверла.
2. Сверло имеет большую
длину.
3. В заготовке имелась
раковина или местное
повышение твердости
металла.
1. Неправильно заточено
сверло.
2. Неправильно
установлено сверло в
сверлильный патрон.
Ошибка при настройке
глубины сверления.
2
подачи сверла, глубина резания и частота
вращения шпинделя).
• Основные мероприятия по снижению
-
брака смотри в таблице 7 «Виды брака и
меры его предупреждения».
1. Обеспечить
перпендикулярность
торца заготовки и оси
сверла. Выполнить
предварительную
разметку с помощью
кернера.
2. Использовать сверло
меньшей длины.
3. Вести сверление с
пониженной подачей.
1. Переточить сверло.
2. Проверить центровку
сверла относительно
сверлильного патрона и
правильно установить его.
Произвести настройку
глубины сверления в
соответствии с указаниями
инструкции.
12
1
Рисунок А — общий вид станка.
16
1415
29
www.kraton.ru
НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
УСТРОЙСТВО СТАНКА
Таблица 6 «Неисправности станка и методы их устранения»
Внешнее проявление
неисправностей
Электродвигатель не за
пускается.
Электродвигатель запу
скается, но шпиндель не
вращается
Выпадает сверлильный
кулачковый патрон.
Сильная вибрация станка
при вращении шпинделя.
Рекомендации пользователю
• Электропривод станка должен быть немедленно отключен от сети в случаях:
— появления дыма или огня из электродвигателя или его пуско-регулирующей
аппаратур
— появлении сильной вибрации, угрожающей целостности электродвигателя и
станка;
СВЕДЕНИЯ О ДЕЙСТВИЯХ ПРИ ОБНАРУЖЕНИИ НЕИСПРАВНОСТИ
Сведения о действиях, которые необходимо предпринять при обнаружении
неисправности малогабаритного свер
лильного станка
• При возникновении неисправностей в
работе станка выполните действия ука
занные в таблице 6 «Неисправности станка и методы их устранения».
• При обнаружении других неисправно-
.
ы;
Вероятная причина Метод устранения
-
Нет напряжения в сети
электропитания.
-
Изношен или порван кли
новой ремень.
Загрязнения или смазка
на сопрягаемых посадоч
ных поверхностях патрона
и шпинделя станка.
Недостаточное натяжение
клиновых ремней.
-
-
— недопустимо резкого нагрева подшипников станка;
— резкого снижения скорости вращения
вала электродвигателя, сопровождающегося его быстрым нагревом.
• Работать на станке, имеющим какие
либо дефекты категорически воспрещается.
стей пользователю (владельцу) данного
малогабаритного сверлильного станка не
обходимо обратиться в сервисный центр.
• Адреса сервисных центров Вы можете
найти в разделе «Гарантия изготовителя»
данной инструкции по эксплуатации или
на сайте «www.kraton.ru».
Проверить наличие напряжения в сети.
-
Заменить клиновой ремень.
Очистить от смазки и грязи
-
сопрягаемые посадочные
поверхности патрона и
шпинделя станка.
Произвести натяжение
клиноременной передачи
станка в соответствии с
указаниями инструкции.
1. Основание
2. Рабочий стол
3. Тиски станочные
4. Сверлильный кулачковый патрон
5. Регулируемый откидной защитный
экран
6. Сверлильный блок
7. Приводной узел станка
8. Крышка приводного узла станка
9. Ручка натяжения ременной передачи
10. Винт
Устройство станка
• Общий вид станка приведен на рис. А,
его подробное устройство приведено на
рисунке № 1 «Схема сборки станка».
• На основании 1 смонтирован несущий
элемент станка
не 16 смонтированы: опорная муфта 15 с
рабочим столом 2, сверлильный блок 6 с
приводным узлом 7 и электродвигателем
12. Станок оснащен прозрачным регулируемым откидным защитным экраном
• От электродвигателя 12 крутящий момент через приводной узел 7 передает-
-
-
ся шпиндель станка. В шпинделе станка
закреплен сверлильный кулачковый патрон 4. Сверлильный кулачковый патрон
4 предназначен для закрепления цилин
дрических хвостовиков режущего инструмента (сверл, зенкеров, разверток и др.).
• Рабочий стол 2 предназначен для установки станочных тисков 3. Станочные
тиски 3 предназначены для закрепления
обрабатываемой детали. Конструкцией
станка предусмотрена возможность регу
лирования с помощью ручки 14 положе
ния рабочего стола 2 по высоте, и углу
наклона (см. схему сборки) относительно
шпинделя станка.
• Рабочими движения при обработке детали (сверлении, зенкеровании, развер
тывании) неподвижной детали являются
— ручная осевая подача шпинделя с закрепленным режущим инструментом помощью рукоятки 13;
— колонна 16. На колон-
11. Винт
12. Электродвигатель
13. Рукоятка ручной подачи шпинделя
14. Ручка подъема / опускания рабочего
стола
15. Опорная муфта
16. Колонна станка
— одновременное вращение шпинделя
с закрепленным режущим инструментом
(сверлом, зенкером, разверткой, цековкой, зенковкой и др.).
• Регулирование частоты вращения шпинделя станка осуществляется путем пере
кидывания приводных клиновых ремней
на шкивах приводного узла 7 (см. рис. А
и схему сборки).
• Конечной целью сверлильных работ
5.
является получение в сплошном мате
риале детали с помощью режущего ин
струмента (сверла, зенкера, развертки)
цилиндрических отверстий необходимого
квалитета точности и класса шер
сти. При использовании других видов режущего инструмента (зенковок, цековок,
резцовых головок) можно получать фаски
и углубления различной формы в предварительно обработанных отверстиях.
• Электропитание к станку подводится сетевым электрокабелем, оснащенным вил
кой (см. схему сборки). В коробке элек-
-
тровыключателей расположены кнопки
включения и выключения станка.
-
-
:
-
-
-
оховато-
-
28
13
www.kraton.ru
ПОДГОТОВКА К РАБОТЕ
ВНИМАНИЕ! Перед пробным пуском необходимо убедиться
в том, что: на станке установлены защитное ограждение
сверлильного патрона; закрыта крышка приводного узла;
рабочий стол станка надежно закреплен на колонне станка.
Сравните технические данные станка с данными электрической сети в том
помещении, где станок будет эксплуатироваться. Напряжение и частота
тока в электрической сети должны соответствовать техническим данным
станка
режущего инструмента, а также перед сборкой или наладкой, обязательно
отключите станок от питающей сети.
. Перед снятием или заменой сверла, зенкера, развертки или другого
17
18
ТРАНСПОРТИРОВАНИЕ И ПРАВИЛА ХРАНЕНИЯ
Транспортирование
• Станок, упакованный в соответствии с
требованиями действующей нормативно
и технической документации на его изго
товление и поставку, транспортируется
авиационным, железнодорожным, морским, речным и автомобильным транс
портом.
• Погрузку и раскрепление упакованного станка и его последующее транспортирование, выполняют в соответствии с
действующими техническими условиям
и правилами перевозки грузов на используемом виде транспорта.
Правила хранения
• При постановке станка на длительное
хранение необходимо:
— отключить его от электропитания и
свернуть сетевой электрокабель;
— снять режущий инструмент и убрать
заготовки со станка
— очистить станок от металлической
стружки и пыли;
;
— продуть станок и электродвигатель
сжатым воздухом;
й
— смазать индустриальным машинным
-
маслом
имеющие лакокрасочного покрытия;
— рабочий стол и основание станка накрыть промасленной бумагой.
-
• Хранение станка следует производить в
отапливаемом, вентилируемом помещении при отсутствии воздействия климатических факторов (атмосферные осадки,
повышенная влажность и запыленность
и
воздуха) при температуре воздуха не ниже
+1 0С и не выше +40 0С с относительной
влажностью воздуха не выше 80 %.
металлические поверхности, не
11
11. Винт.
12. Электродвигатель
17. Клиновой ремень (2 шт.)
18. Шкив электродвигателя
Рисунок В — регулирование частоты вращения шпинделя и натяжение клиновых ремней приводного узла.
12
14
УТИЛИЗАЦИЯ
Станок и его упаковка подлежат вторичной переработке
(рециклированию). Следует беречь от загрязнений окружающую среду. Нельзя сорить, и следует поддерживать чи
стоту при использовании станка. Упаковку и упаковочные
материалы станка следует сдавать для переработки.
• Данный станок изготовлен из безопасных для окружающей среды и здоровья
человека материалов и веществ. Тем не
менее, для предотвращения негативного
воздействия на окружающую среду, по
окончании использования станка (истечении срока службы) и его непригодности к
дальнейшей эксплуатации станок подле
жит сдаче в приемные пункты по переработке металлолома.
• Утилизация станка и комплектующих
узлов заключается в его полной разборке и последующей сортировке по видам
материалов и веществ, для последующей
переплавки или использования при вто
ричной переработке.
• Упаковку станка следует утилизировать
без нанесения экологического ущерба
окружающей среде в соответствии с действующими нормами и правилами на территории страны использования.
-
-
-
27
www.kraton.ru
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ! При выполнении любых операций по обслуживанию, отключите станок от электрической
питающей сети. Своевременно
рабочую зону вокруг него от металлической стружки и промасленных обтирочных материалов. Невыполнение этого требова
ния может привести к пожару.
Техническое обслуживание
• Для обеспечения длительной и безава
рийной работы станка и Вашей личной
безопасности необходимо выполнять
следующие требования:
— перед началом работы всегда проверять общее техническое состояние стан
ка путем визуального осмотра и пробного
пуска;
— проверять исправность электрооборудования и электродвигателя станка путем
включения и выключения;
— проверять исправность осветительных устройств у станка (общее и местное
освещение рабочей зоны);
— проверять исправность приточно-вытяжной вентиляции (при наличии);
— проверять рабочий стол, зажимные и
защитные устройства на отсутствие механических повреждений;
— регулярно очищать станок, рабочий
стол, зажимные устройства и приспосо
бления от пыли и грязи;
— периодически производить смазку пар
трения станка и своевременно произво
дить замену смазки;
ВНИМАНИЕ! Категорически запреще
но выполнять смазку включенного и
работающего станка, так как это может
привести к травме и увечьям.
— пролитое при смазке станка масло
должно немедленно удаляться с поверх
ностей станка обтирочным материалом,
а с пола путем посыпания древесными
опилками с последующим удалением
— проверять исправность и работоспособность зажимных устройств, защитных
устройств, крышек и регулировочных при
способлений станка.
• Во избежание перегрева обмоток и
предупреждения осаждения металлической стружки и пыли в электродвигателе,
наружных поверхностях и в механизмах
станка, после окончания работы необхо
димо продувать станок и электродвига
тель (через вентиляционные отверстия)
сжатым воздухом и протирать чистой ве
тошью рабочий стол станка.
• Перед началом работы необходимо проверять исправность сетевого электрока
беля питания и электрических выключателей станка.
• После окончания работы со станком необходимо очистить его от пыли, металлической стружки и опилок с помощью
щетки и крючка.
• Не реже одного раза в месяц необходимо выполнять полную общую уборку
станка и рабочего места:
— обмыть станок теплым содовым раствором и насухо вытереть;
-
— снять все крышки станка и протереть
их изнутри;
— протереть кинематические передачи от
-
налипшей пыли и грязи.
• Во избежание работы станка с повышенной нагрузкой, периодически проверяйте
-
степень заточенности используемого ре
жущего инструмента и при необходимости производите его заточку.
-
;
-
очищайте станок и
ПОДГОТОВКА К РАБОТЕ
-
19
-
-
-
4
-
4. Сверлильный кулачковый патрон
19. Шпиндель станка
Рисунок С — установка сверлильного кулачкового патрона в шпиндель станка.
4
21
20
-
4. Сверлильный кулачковый патрон
20. Сверло
21. Ключ для сверлильного кулачкового патрона
Рисунок D — установка режущего инструмента в сверлильный кулачковый патрон
станка
26
15
www.kraton.ru
ПОДГОТОВКА К РАБОТЕ
24
23
22
13
Рисунок E — настройка лимба глубины сверления.
12. Рукоятка ручной подачи
шпинделя
22. Указатель
23. Лимб
24. Винт
РАБОТА НА СТАНКЕ
квалитет точности. При необходимости
получения отверстия с высокими класса
ми точности и шероховатости применяют
развертывание в несколько проход
• Необходимая частота вращения шпинделя станка зависит от типа сверлильной
операции, диаметра сверления, материа
ла заготовки и режущего инструмента.
• В приведенной таблице 5 «Рекомендуемая частота вращения шпинделя станка»
указаны рекомендуемые значения часто
ты вращения шпинделя для сверления де
талей изготвленных из различных матери
алов и использования сверла диаметром
10 мм, изготовленного из быстрорежущей
стали (Р6М5, Р18). В общем случае мож
но придерживаться следующего правила:
«Чем меньше диаметр сверла, тем боль
ше частота вращения шпинделя станка».
• Разметку центров отверстий на деталях
производите, используя специальные
приспособления и инструменты, такие
как: металлические линейки, кернеры,
чертилки, разметочные и проверочные
призмы и столы.
• Измерения обработанной заготовки производите вне станка, используя штанген
циркуль, калибры-пробки и другие виды
универсального и специального измери
тельного инструмента.
• ВНИМАНИЕ! При сверлении
не удерживайте обрабатываемую деталь
ов.
никогда
руками. Деталь должна быть закреплена
-
в машинных тисках, или прочно зажата
плоскогубцами. При сквозном сверлении
металла сверло на выходе обычно за
клинивает. При этом резко увеличивается
усилие, увлекающее деталь за сверлом,
-
что может привести к тяжелой травме
руки, удерживающей деталь.
• При сверлении металлов работа будет
значительно ускорена, если Вы будете
использовать смазывающе-охлаждаю
-
-
щие жидкости (СОЖ) в зоне сверления.
-
Это охлаждает сверло и облегчает режим
резания.
• Произведите установку ограничителя
глубины сверления отверстий так, что
бы Вы не повредили при работе рабочий
-
стол или тиски при выходе сверла из де
тали.
• Небольшой деревянный брусок подложенный под деталь защитит от повреж
дений защитит как сверло, так и рабочий
стол или тиски
• Выбирайте усилие подачи сверла так,
чтобы сверло плавно сверлило заготовку.
Слишком малая подача при сверлении
-
ведет к преждевременному износу свер
ла и образованию прижогов на заготов
-
ке. При слишком большой подаче может
остановиться электродвигатель или сломаться сверло.
.
-
-
-
-
-
-
-
Рисунок F — схема настройки необходимой частоты вращения шпинделя станка.
16
Таблица 5 «Рекомендуемая частота вращения шпинделя станка»
Материал Частота вращения шпинделя, мин
Древесина 2000
Пластмасса 1500
Алюминий, латунь
Чугун 1000
Сталь 15
Сталь 45
Нержавеющая сталь
1500
800
600
300
-1
25
www.kraton.ru
РАБОТА НА СТАНКЕ
Технические возможности станка
• На станке можно производить следую-
щие сверлильные операции:
— сверление отверстий в сплошном материале детали (см. рис. G)
;
— рассверливание раннее просверленных отверсти
й в детали (см. рис. H);
— зенкерование раннее просверленных
отверстий в детали (см. рис. I);
— развертывание раннее обработанных
отверстий в детали (см. рис. J);
— зенкование раннее обработанных отверстий в детали для снятия фаски (см.
рис. K);

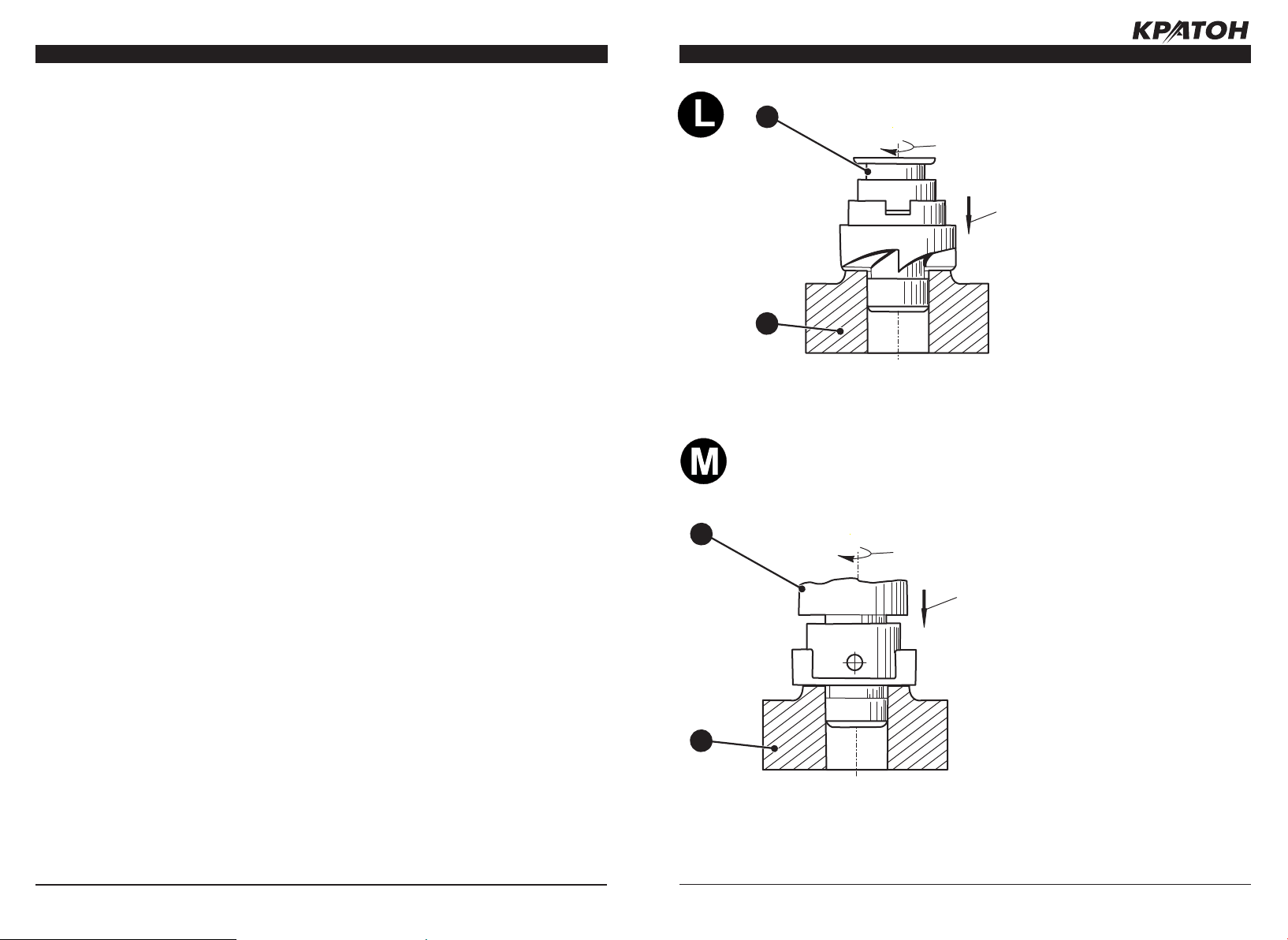

— подрезка торца бобышки с помощью
цековки или резцовой головки (см. рис. L
и M).
• При наличии специального режущего инструмента станок может использоваться
для выполнения других видов сверлиль
ных работ, таких как: растачивания и притирки обработанных отверстий, вырезки
дисков и колец из листового материала.
Рекомендации по использованию стан
ка
• Прежде чем, начать сверлильную об-
работку детали на данном станке рекомендуется разработать рабочий чертеж
детали и составить маршрутную карту
(технологический процесс) ее обработки.
При составлении и разработке данных
документов рекомендуется использовать
научно-техническую литературу по вопро
сам технологии машиностроения и справочные пособия по сверлильной обработке металло
в. Например:
— «Справочник технолога-машиностроителя», в двух томах, издательство «Машиностроение», Москва, 1986 год.
• Предварительная разработка чертежа
детали и составление подробной марш
рутной карты позволить станочнику значительно повысить производительность и
качество выполняемой работы.
• Успешная сверлильная обработка металлических деталей зависит от мно
гих факторов, но в первую очередь от
правильного использования режущего
инструмента и выбранных режимов резания. Предпосылкой для получения качественных деталей после сверлильной
обработки является полностью исправ
ный и заточенный сверлильный режущий
инструмент и правильно зажатая заготов
ка.
• Основные виды сверлильных работ и
движения необходимые при их выполнении показаны на рисунках G, H, I, J, K, L
M. На рисунках приняты следующие обозначения:
— n= мин -1, частота вращения шпинделя
с режущим инструментом;
— s= мм/мин, осевая ручная подача
шпинделя с режущим инструментом.

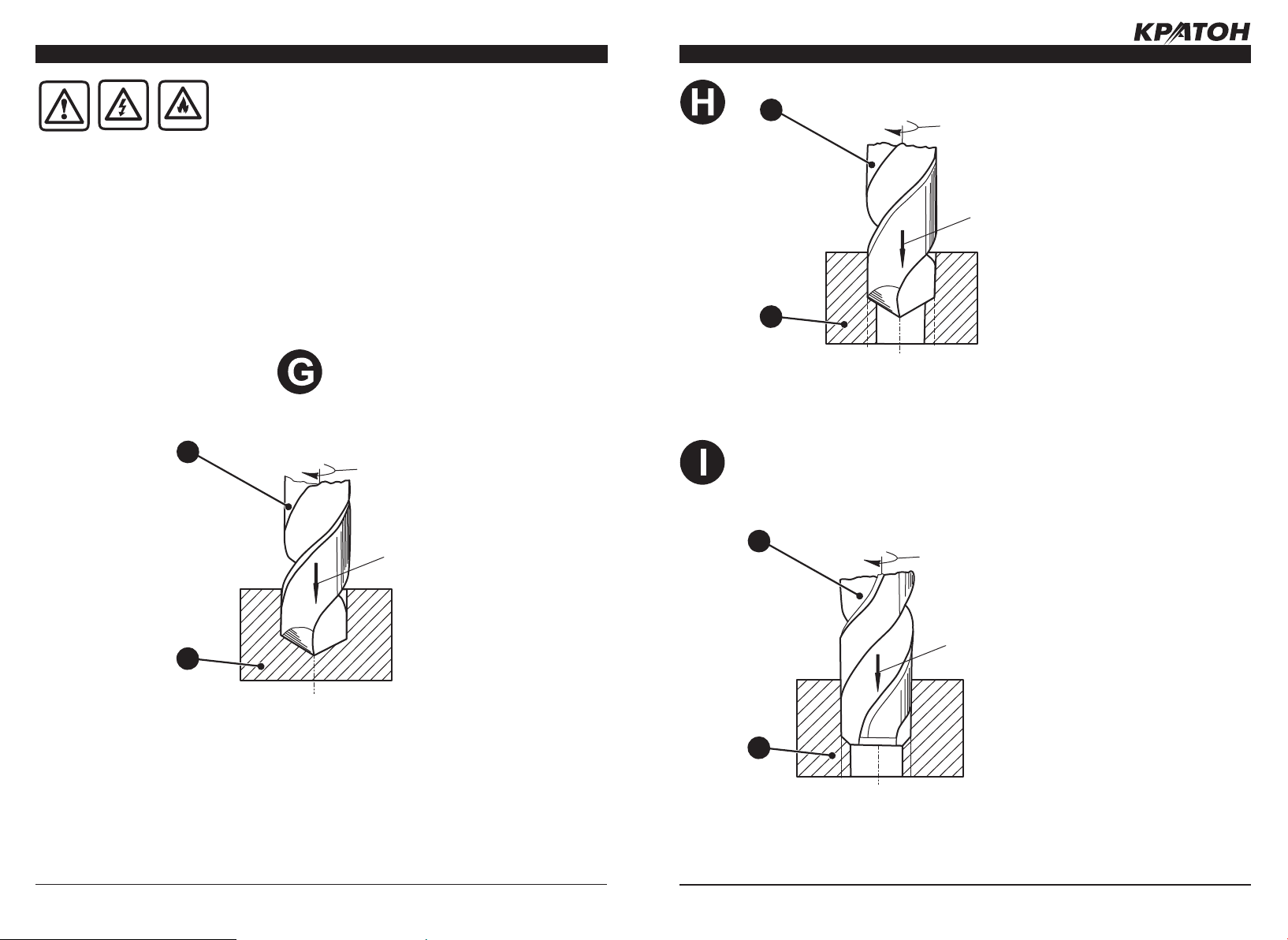

• Сверление отверстий (см. рис. G) производят при вращении сверла 20 и его
осевого перемещения в сплошном мате
риале детали 25. При сверлении предель
ные отклонения размера полученного
отверстия достигают с 11 по 13 квалитет
точности.
-
• Рассверливание (см. рис. H) — это вто-
ричная обработка раннее просверленных
отверстий сверлом с увеличенным диа
метром. Рассверливание применяют для
того, чтобы сохранить межцентровое рас
стояние между несколькими отверстиями
в детали, в том случае если их обработка
за один проход сверлом одного диаметра
-
может дать значительное смещение оси
отверстий.
• Зенкерование (см. рис. I) — это обработка зенкером 26 раннее просверлен
ных отверстий или полученных методом
литья или штамповки. При зенкеровании
предельные отклонения размера полу
ченного отверстия достигают с 9 по 11
-
квалитет точности.
• Развертывание (см. рис. J) — это об-
работка разверткой 27 раннее обработанных отверстий. При развертывании
предельные отклонения размера по
-
лученного отверстия достигают с 7 по 9
ПОДГОТОВКА К РАБОТЕ
Таблица 4 «Расположение ремней на шкивах приводного узла и соответствующая им
частота вращения шпинделя станка»
-
-
,
Р а с п о л о
ж е н и е
ремней
на шки
вах
Ч а с то та вра
щ е н и я
ш п и н
-
деля n=
мин
-1
Р а с п о л о
ж е н и е
-
ремней
на шки
вах
Ч а с то та вра
щ е н и я
ш п и н
-
деля n=
мин
-1
Р а с п о л о
ж е н и е
-
ремней
на шки
вах
Ч а с то та вра
щ е н и я
ш п и н
-
деля n=
мин
-1
Р а с п о л о
ж е н и е
-
ремней
на шки
вах
-
-
А-4 180 А-3 300 А-2 450 А-1 670
Ч а с то та вра
щ е н и я
ш п и н
деля n=
-1
мин
-
-
В-2 750 В-3 495 В-4 340
C-4 475 С-3 700 С-1 1550
D-4 640 D-2 1420 D-1 2100
E-3 1320 E-2 1980 E-1 2770
-
-
-
-
-
-
-
Общие указания
• Станок предназначен для работы от од-
нофазной сети переменного тока напряжением 220 В и частотой 50 Гц.
• Станок может эксплуатироваться в следующих условиях:
— температура окружающей среды от +
1 °С до + 35 °С;
— относительная влажность воздуха до
80 % при температуре + 25 °С.
• Если станок внесен в зимнее время в отапливаемое помещение с улицы или из
холодного помещения, не
распаковывайте и не включайте его в течение 8 часов.
Станок должен прогреться до температуры окружающего воздуха. В противном
случае станок может выйти из строя при
включении из-за влаги, сконденсировавшейся на деталях электродвигателя.
Распаковка и подготовка рабочего ме
ста
• Откройте коробку, в которую упакован
станок и комплектующие детали. Проверьте комплектность станка и отсутствие
видимых механических повреждений.
• Удалите чистой, сухой ветошью консервационную смазку с неокрашенных ме
таллических поверхностей станка.
• Подготовьте рабочее место для станка и
стеллаж для хранения материалов и заготовок. Помещение в котором производит
ся работа должно быть оборудовано си
стемой приточно-вытяжной вентиляции и
иметь общее освещение. Зону установки
станка рекомендуется снабдить местным
дополнительным освещением.
• Предусмотрите под установку станка
специальное место с ровной, твердой и
устойчивой поверхностью (бетонный пол
и т.д.). Закрепите станок на устанавливаемой поверхности с помощью болтов, гаек
и шайб, используя для этого отверстия в
его основании 1 (см. рис. А и схему сборки).
• Произведите (в соответствии со схемой
сборки и рисунками настоящей инструк
-
ции) сборку станка.
• Выполните монтаж станка на предусмотренное место, обеспечив свободный доступ к нему со всех сторон. Рабочая зона
вокруг станка должна быть необходимой
-
-
-
-
24
17
www.kraton.ru
ПОДГОТОВКА К РАБОТЕ
и достаточной для обеспечения безопасной работы, эффективного технического
обслуживания и наладки.
• Проверьте по уровню положение рабочего стола в горизонтальной плоскости
и при необходимости выполните регулировку положения станка.
• Подключите станок к однофазной заземленной электрической питающей ли
нии (220 В, 50 Гц). Для защиты электрооборудования станка и электропроводки
от перегрузок, на электрическом распре
делительном щите подключения данной
линии необходимо применять плавкие
предохранители или автоматические вы
ключатели на 16 А. Напряжение и частота тока в электрической питающей линии
должно соответствовать техническим
данным станка.
Регулирование частоты вращения
шпинделя станка
• Данный станок оборудован приводным
узлом 7 с тремя многоручьевыми шки
вами (см. рис. А, В, F и схему сборки).
Перекидывание клиновых ремней 17 позволяет ступенчато регулировать частоту
вращения шпинделя станка в необходи
мом диапазоне (см. раздел «Основные
технические данные»).
• Расположение ремней на шкивах приводного узла и соответствующая им частота
вращения шпинделя станка приведено в
таблице 4 и показано на рисунке F.
• Кроме того, табличка, показывающая
расположение клиновых ремней на шкивах и соответствующая им частота вра
щения шпинделя закреплена на крышке 8
приводного узла 7.
• Для того чтобы произвести перенастройку приводного узла 7 необходимо выполнить следующие действия:
— выключите станок и отсоедините вилку
кабеля электропитания от розетки элек
тросети;
— отверните винт 10 и откройте крышку 8
приводного узла 7;
— ослабьте винт 11 и путем перемещения
электродвигателя 12 ослабьте натяжение
первого клинового ремня 17;
— отверните ручку 9 и ослабьте натяжение второго клинового ремня 17;
— путем перекидывания клиновых ремней 17 в ручьи шкивов (см. рис. В, F и схе
му сборки), и в соответствии с указания
ми таблицы 4 установите необходимую
частоту вращения шпинделя станка;
— произведите натяжение второго клино
вого ремня 17 и затяните ручку 9;
— переместите электродвигатель 11 и
произведите натяжение первого клиново
-
го ремня 17;
— затяните винт 11.
• При определении степени натяжения руководствуйтесь следующими условиями:
— чрезмерное натяжение клиновых ремней ведет к их преждевременному износу
и дополнительной нагрузке на подшипники и шпиндель приводного узла 7;
— недостаточное натяжение клиновых
ремней ведет к
ванию на шкивах, и снижению величины
крутящего момента на шпинделе, а следовательно к изменению режимов свер
-
ления заготовки и снижению производи
тельности станка.
• Определите степень натяжения каждого клинового ремня. Для этого надавите
большим пальцем руки на клиновой ре
мень в середине пролета между шкивами.
Стрела прогиба клинового ремня должна
составлять 10
• Закройте крышку 8 и заверните винт 9.
-
Установка режущего инструмента
• Чистой ветошью удалите консервацион-
ную смазку из конусного отверстия шпинделя 19 и конусного хвостовика сверлильного кулачкового патрона 4 (см. рис. С).
• С помощью ключа 21 (см. рис. D) полностью разведите кулачки сверлильног
кулачкового патрона 4. Кулачки не должны выступать за торец сверлильного кулачкового патрона 4.
их нагреву и проскальзы-
–14 мм.
РАБОТА НА СТАНКЕ
30
n
-
-
-
-
29
Рисунок L — рабочие движения при подрезке торца бобышки с помощью цековки.
-
-
31
s
29. Деталь с бобышкой
30. Цековка
n
-
29
о
Рисунок M — рабочие движения при подрезке торца бобышки с помощью резцовой
головки.
s
29. Деталь с бобышкой
31. Резцовая головка
18
23
www.kraton.ru
РАБОТА НА СТАНКЕ
ПОДГОТОВКА К РАБОТЕ
27
n
s
25
Рисунок J — рабочие движения при развертывании отверстия в детали.
28
27. Развертка
25. Деталь
n
s
28. Зенковка
25
Рисунок K — рабочие движения при зенковании фаски в отверстии детали.
25. Деталь
• Установите конусный хвостовик сверлильного кулачкового патрон 4 в конусное
отверстие шпинделя 19. Закрепите свер
лильный кулачковый патрон 4 в шпинделе 19 легким ударом молотка через деревянный брусок.
• Вставьте хвостовик сверла 20 (см. рис.
D) в сверлильный кулачковый патрон 4 и
отцентруйте его. Центровка заключается
в совмещении оси сверла 20 с осью сверлильного кулачкового патрона 4.
• ВНИМАНИЕ! Работа с неправильно отцентрованным режущим инструментом
может привести к браку заготовки (раз
бивке отверстия).
• Удерживая одной рукой режущий инструмент, другой рукой с помощью ключа
21 затяните кулачки сверлильного кулачкового патрона 4.
• Аналогичным образом производите
установку другого режущего инструмента
(зенкер, зенковка, цековка, резцовая го
ловка) для выполнения различных свер
лильных работ.
• Для снятия сверлильного кулачкового
патрона 4 с конусным хвостовиком ис
пользуйте клин (см. схему сборки).
Настройка лимба глубины сверления
• Для точного сверления отверстия на
определенную глубину используйте лимб
(см. рис. E).
• Закрепите сверло 20 в сверлильном кулачковом патроне 4 (см. рис. D).
• Используя рукоятку 13 опустите шпиндель станка с установленным сверлом
20 вплотную к детали и удерживайте его
(шпиндель) в этом положении.
• Ослабьте винт 24 и вращая лимб 23,
совместите его нулевую отметку
телем 22. Затяните винт 24 и отпустите
рукоятку 13. Шпиндель 19 автоматически
переместится в верхнее положение.
• При работе, постоянно контролируйте
глубину сверления с помощью указателя
с указа-
22, ориентируясь на деления
(см. рис. Е).
-
Проверка работы станка и пробный
пуск
• Подключите станок к электрической
питающей линии и приведите автоматический предохранитель во включенное
состояние.
• При пробном пуске не должно быть вибраций станка, нагрева подшипниковых
узлов, перегрева и характерного гудения
электродвигателя. Гул работающего элек-
-
тродвигателя и приводного механизма
станка должен быть ровный, без постороннего металлического шума
• ВНИМАНИЕ! Перед проверкой работы и
пробным пуском станка проверьте надеж
ность сборки станка и наличие защитного
экрана и крышки приводного узла станка.
• Подключите вилку кабеля электропита-
-
ния станка к заземленной розетке электрической питающей линии (220 В, 50 Гц)
-
и приведите автоматический предохранитель во включенное состояние.
-
• Для пуска станка нажмите кнопку
«ПУСК» на коробке электровыключателей (см. схему сборки).
• Для остановки станка нажмите на кнопку «СТОП» на коробке электровыключа-
(см. схему сборки) .
телей
• При пробном пуске не должно быть вибраций станка, нагрева подшипниковых
узлов, перегрева и характерного гудения
электродвигателя. Гул работающего элек
тродвигателя и приводного узла станка
должен быть ровный, без постороннего
металлического шума.
лимба 23
.
-
-
22
19
www.kraton.ru
РАБОТА НА СТАНКЕ
Не включайте и не выключайте станок под нагрузкой. Регулярно проверяйте степень заточенности
режущего инструмента и не работайте с зату-
пленными сверлами или с режущим инструментом,
имеющим дефекты и повреждения. Работа с затупленным режущим инструментом может привести к поломке станка или травме пользователя. Всегда надежно закрепляйте и центруйте режущий инструмент в сверлильном
патроне. Несоблюдение этого правила может привести к выбраковке за
готовки. ВНИМАНИЕ! Прежде чем выключить станок, выведите режущий
инструмент (сверло, зенкер, развертку) из обрабатываемого отверстия
и установите шпиндель станка в верхнее положение. Никогда не включай
те станок, если режущий инструмент вплотную подведен к заготовке или
установлен в отверстии. Несоблюдение этих требований может привести
к травме пользователя или поломке режущего инструмента.
20
n
РАБОТА НА СТАНКЕ
20
n
-
s
-
25
Рисунок H — рабочие движения при рассверливании отверстия в детали.
20. Сверло
25. Деталь
s
25
20. Сверло
25. Деталь
Рисунок G — рабочие движения при сверлении отверстия в детали.
20
26
n
s
25
Рисунок I — рабочие движения при зенкеровании отверстия в детали.
26. Зенкер
25. Деталь
21
Loading...
