БЭГ - 2500
Руководство по эксплуатации
Бензиновый электрогенератор
Калибр Руководство по эксплуатации
Уважаемый покупатель!
При покупке бензинового генератора
(бензиномоторного электроагрегата) Калибр БЭГ-2500 требуйте
проверки его работоспособности пробным запуском. Убедитесь, что
в талоне на гарантийный ремонт проставлены: штамп магазина, дата
продажи и подпись продавца, а также указаны модель и заводской номер бензинового генератора.
Настоящее Руководство содержит краткое техническое описание
устройства, правил эксплуатации и технического обслуживания бензинового генератора.
Перед использованием внимательно изучите настоящее руководство. Выполнение требований и рекомендаций руководства по эксплуатации предотвратит возможные ошибочные действия при работе с
инструментом, и обеспечит оптимальное функционирование бензинового генератора и продление срока его службы.
Внимание! Бензоинструмент является источником повышенной
опасности! Виды опасных воздействий на оператора во время
работы: общая вибрация, высокая температура узлов двигателя,
повышенный уровень шума и возможная повышенная концентрация выхлопных газов на рабочем месте!
Поэтому неукоснительно соблюдайте, содержащиеся в руководстве
правила техники безопасности при работе. Храните руководство по
эксплуатации в течение всего срока службы инструмента.
Гарантийные обязательства продавцом выполняются только при соблюдении правил эксплуатации и технического обслуживания, изложенных в настоящем Руководстве.
Приобретённый Вами бензиновый генератор может иметь некоторые отличия от настоящего руководства, не влияющие на условия его
эксплуатации.
1. Назначение и принцип действия
Переносной бензиномоторный электроагрегат с двигателем внутреннего сгорания (далее по тексту – бензогенератор) предназначен
для автономного энегоснабжения, в повторно-кратковременном режиме, потребителей бытовых электроприборов со стандартными характеристиками сети переменного тока: напряжение – 230В, частота – 50Гц.
Внимание! Использование бензогенератора в производственных
целях и в режиме постоянного энергоснабжения ЗАПРЕЩАЕТСЯ!
2 www.kalibrcompany.ru
Калибр Руководство по эксплуатации
Кроме того бензогенератор вырабатывает постоянный ток напряже-
нием 12В для зарядки аккумуляторов.
Коленчатый вал, приводимый во вращение возвратно-поступательными движениями поршня двигателя, передаёт крутящий момент на
вал якоря генератора. Передача осуществляется через коническое сопряжение ротора генератора и вала двигателя. При этом образуется самоцентрирующаяся трёхопорная схема соединения. С обмоток статора
генератора напряжение подводится: через систему стабилизации на
розетки переменного тока (рис.1 поз.8); через выпрямительный блок
на розетку постоянного тока (рис.1 поз.17).
Двигатель работает на неэтилированном бензине АИ- 92. Он оснащён мембранным карбюратором и электронной системой зажигания.
Для запуска двигателя служит ручной стартёр.
2. Технические данные и комплектность поставки
2.1 Габаритные размеры и вес представлены в таблице:
Габаритные размеры в упаковке, мм
- длина 605
- ширина 445
- высота 435
Вес (брутто/нетто), кг 41,0/39,0
2.2 Бензогенератор поставляется в продажу в следующей
комплектации*:
Бензогенератор 1
Свечной ключ 1
Отвёртка 1
Комплект проводов для зарядки аккумулято-
ра
Руководство по эксплуатации 1
Упаковка 1
* в зависимости от поставки комплектация может изменяться
1
www.kalibrcompany.ru 3
Калибр Руководство по эксплуатации
2.3 Основные технические характеристики представлены в таблице:
Двигатель
Модель двигателя 170F
Тип 1 цилиндровый, 4-х тактный
Способ охлаждения Воздушный принудительный
Мощность, л.с. 7
Число оборотов, об/мин
Номинальное 3600
Холостого хода 3000
Объём бака: топливного/ масляного, л 15,0/0,6
Объём цилиндра, см
Расход топлива, г/кВтч 360
Стартёр ручной
Тип топлива Бензин АИ-92 (неэтилированный)
Тип масла SAE 5 W-30/ SAE 10 W-30
Система зажигания T.C.I.
Свеча зажигания NHSP LD F6TC, Россия А17Д и аналог.
Генератор
Напряжение переменного тока, В 230
Частота переменного тока, Гц 50
Номинальная мощность, Вт 2000
Максимальная мощность, Вт 2500
Напряжение постоянного тока, В 12
Система возбуждения Щёточная
Система стабилизации напряжения Феррорезонансная (конденсаторная)
Номинальный коэффициент мощности 1,0
Время непрерывной работы, час 4
3
196
Расшифровка серийного номера на шильдике изделия:
S/N XX XXXXXXX/ XXXX
буквенно-цифровое обозначение / год и месяц изготовления
4 www.kalibrcompany.ru
Калибр Руководство по эксплуатации

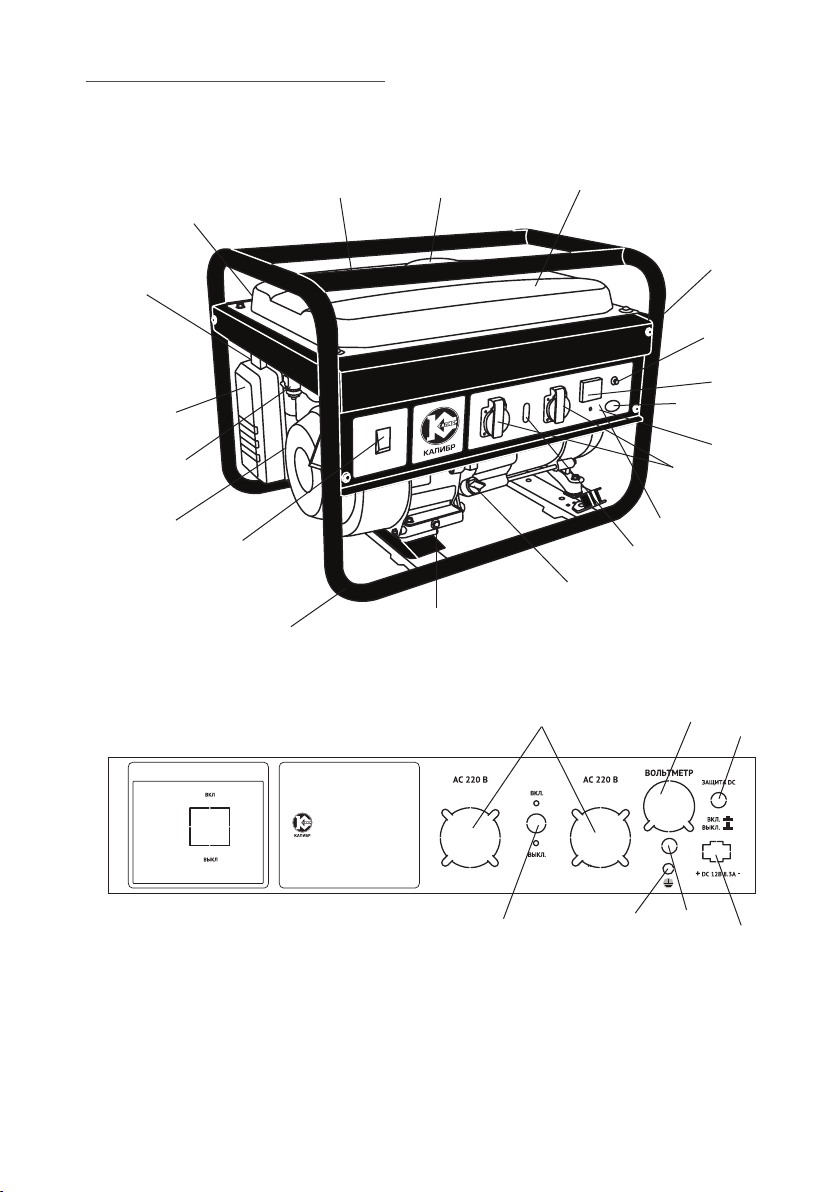

2.4 Общий вид бензогенератора и панели управления представлен
на рис.1
7
4
3
13
14
2
1
5
6
19
16
17
10
8
9
20
15
11
18
12
8
16
19
рис. 1
15
20
10
www.kalibrcompany.ru 5
17
Калибр Руководство по эксплуатации
Поз. Название Назначение
1 Бензобак Ёмкость для топлива
2 Крышка бензобака Заправка бензина
3 Топливный кран Включение/ отключение подачи топлива
4 Крышка воздушного фильтра
Свеча зажигания (на рис. не
5
видна)
6 Глушитель (на рис. не виден)
Рычаг воздушной заслонки (на
7
рис. не виден)
Выходная розетка
8
переменного тока
9 Выключатель зажигания
10 Клемма заземления
Пробка-щуп маслозаливной
11
горловины
12 Пробка сливного отверстия Слив масла из системы смазки
13 Рукоятка ручного стартёра Ручной запуск двигателя
Указатель уровня топлива (на
14
рис. не виден)
15 Автоматический выключатель
16 Вольтметр Индикация величины напряжения АС
Доступ к обслуживанию воздушного фильтра (осмотр, очистка, замена)
Поджиг топливно-воздушной смеси в цилиндре двигателя
Снижение уровня шума выхлопа. Выброс
продуктов сгорания.
Управление воздушной заслонкой при
пуске двигателя
Подключение потребителей к сети переменного тока 230 В ~ 50 Гц
Управление запуском/ остановом
бензинового двигателя
Защитное заземление токопроводящих
корпусных деталей бензогенератора
Контроль уровня масла. Заполнение системы смазки двигателя
Индикация уровня топлива в баке
Защита от перегрузки цепи
переменного тока
Выходная розетка
17
постоянного тока
18 Рама
19 Автоматический выключатель
20 Индикатор работы генератора
6 www.kalibrcompany.ru
Подключение потребителей к сети
постоянного тока 12 В
Конструкция для крепления двигателя и генератора
Защита от перегрузки цепи постоянного
тока
Информация о готовности подключения нагрузки
