Руководство по эксплуатации
Насос фекальный погружной
| |
3
Уважаемый покупатель!
При покупке изделия:
` требуйте проверки его исправности путем пробного включения, а также комплектности согласно
комплекту поставки;
` убедитесь, что гарантийный талон оформлен должным образом и содержит серийный номер из-
делия, дату продажи, штамп магазина и подпись продавца.
Перед первым включением изделия внимательно изучите настоящее руководство по эксплуатаци
и строго выполняйте содержащиеся в нем требования. Только так Вы сможете научиться правильно
обращаться с изделием и избежите ошибок и опасных ситуаций. Храните данное руководство
3
в течение всего срока службы Вашего изделия.
Помните! Изделие является источником повышенной травматической опасности.
4
1
5
` Не допускайте эксплуатацию насоса без за-
щитного заземления.
` Не допускайте попадания воздуха во вса-
сывающую магистраль.
` Не допускайте работу насоса «всухую»
(без забора воды) и/или с перекрытым
подающим каналом.
` Не закрывайте водозаборные отверстия
изделия.
` Во избежание выхода изделия из строя
НЕ ВКЛЮЧАЙТЕ и НЕ ИСПОЛЬЗУЙТЕ изделие при температурах ниже 1°С, а также
не оставляйте его работающим на ночь при
возможности заморозков.
` Насос охлаждается окружающей водой. По-
этому не допускайте работы изделия вне
воды и не используйте в водоемах или резервуарах с температурой воды выше 35°С.
Назначение
и область применения
6
2
Рис. 1
Насос фекальный погружной предназначен
для автоматической откачки загрязненных бытовых, сточных и смешанных вод, содержащих
крупные включения (фекалии), воды из рек,
водоемов, также используются для орошения,
подачи воды с глубины.
Внимательно изучите настоящее руководство по
эксплуатации, в том числе раздел «Инструкции
по безопасности» и Приложение «Общие инструкции по безопасности». Только так Вы сможете научиться правильно обращаться с инструментом и избежите ошибок и опасных ситуаций.
Изделие предназначено для бытового применения в районах с умеренным климатом с характерной температурой от +1 до +40°С.
Изделие соответствует требованиям
Технических регламентов Таможенного союза:
` ТР ТС 004 / 2011 «О безопасности низковольт-
ного оборудования»;
` ТР ТС 020/2011 «Электромагнитная совмести-
мость технических средств».
Настоящее руководство содержит самые полные сведения и требования, необходимые и достаточные для надежной, эффективной и безопасной эксплуатации изделия.
В связи с продолжением работы по усовершенствованию изделия, изготовитель оставляет
за собой право вносить в его конструкцию незначительные изменения, не отраженные в настоящем руководстве и не влияющие на эффективную и безопасную работу изделия.
Изделие предназначено для эксплуатации
при ПОЛНОМ погружении. Следите за состоянием изоляции сетевого кабеля, и не допускайте её повреждения.
При подключении насоса в сеть электропитания используйте только розетки с заземлением – это поможет избежать удара
электрическим током.
ЗАПРЕЩАЕТСЯ эксплуатация насоса в водоемах (прудах, бассейнах), в которых находятся или могут находиться люди, а также
запрещается людям находиться в водоеме
с работающим насосом.
ЗАПРЕЩАЕТСЯ перекачивать соленную
воду, а так же воду содержащую абразивные
вещества, крупные камни, волокна, металлические и прочие твердые предметы, так как
это приводит к повышенному износу рабочих
органов, так же возможно заклинивание.
ЗАПРЕЩАЕТСЯ перекачивание вязких, горючих и химических активных жидкостей.
Температура жидкости на входе не должна
превышать 35 °С.
www.zubr.ru www.zubr.ru
4
Руководство по эксплуатации
Насос фекальный погружной
| |
5
Технические характеристики
Артикул
Номинальное напряжение питания,
В
Частота тока, Гц 50 50 50 50 50
Номинальная потребляемая мощность, Вт
Максимальная производительность,
л/мин
Максимальная глубина погружения, м
Максимальная высота подъема
воды, м
Максимальный размер фильтруемых
частиц, мм
Материал корпуса Нерж. сталь/чугун
Диаметр присоединяемых шлангов,
дюйм
Длина сетевого кабеля, м 5 5 5 5 5
Степень защиты корпуса IPx6
Термопредохранитель есть есть есть есть есть
Автоматический режим работы есть есть есть есть есть
Режущий механизм – – – есть есть
Уровень звуковой мощности (k=3),
дБ
Уровень звукового давления (k=3),
дБ
Среднеквадратичное виброускорение (k=1.5), м/с
Класс безопасности по ГОСТ
12.2.007.0-75
Масса в упаковке, кг 9,5 15,1 16,2 15,2 20,5
Срок службы, лет 5 5 5 5 5
2
Комплект поставки
Насос 1 шт. 1 шт. 1 шт. 1 шт. 1 шт.
Штуцер выходной 1 шт. 1 шт. 1 шт. 1 шт. 1 шт.
Руководство по эксплуатации 1 экз. 1 экз. 1 эк з. 1 экз. 1 экз.
Убедитесь, что на изделии и комплекте принадлежностей отсутствуют повреждения,
которые могли возникнуть при транспортировании.
НПФ-250 НПФ-450 НПФ-750 НПФ-1100-Р НПФ-1500-Р
220 220 220 220 220
250 450 750 1100 1500
150 250 310 245 380
5 5 5 5 5
7,5 12 14 8 15
15 25 25 – –
1" 2"
– – – – –
– – – – –
– – – – –
I I I I
Инструкции
по применению
Устройство
1 Насос
2 Штуцер
3 Кабель выключателя
4 Регулировочный паз
5 Поплавковый выключатель
6 Режущий механизм (для НПФ-1100-Р,
НПФ-1500-Р)
Насос фекальный погружной удобен для водозабора из резервуаров и рек, откачивания воды
из бассейнов, колодцев, погребов, в системах
полива и орошения и для понижения уровня
грунтовых вод, а так же могут быть использованы для ликвидации аварии на линиях подачи
воды и отопления и в системах канализации, например, для отвода стоков от стиральной или
посудомоечной машины.
Рис. 2
Рис. 4
Примерные схемы использования насоса
представлены на Рис. 2 – Рис. 5
Сборка
Привяжите к переносной рукоятке насоса шнур,
с помощью которого он будет опускаться/подниматься в воду.
Не устанавливайте насос на дно, если на дне
находится большое скопление ила, фекальных
масс или иного осадка, особенно песка и гравия.
Подсоедините к выходному штуцеру 2 насосатрубопровод.
Рис. 3
Рис. 5
Опустите насос в воду на необходимую глубинуили на дно емкости, если глубина не превышает
максимально допустимой глубины погружения
для данного насоса, держа его за шнур. При
этом придерживайте сетевой кабель и шланг,
чтобы они не упали в воду.
Зафиксируйте шнур в натянутом положении,
при этом сетевой кабель и шланг не должны
быть натянуты весом насоса.
Проверьте, чтобы было достаточно места для
работы поплавкового выключателя. Он не должен ни за что цепляться во время работы (например за стенки колодца).
Для надежности посадки шланга на штуцере рекомендуем закрепить его с помощью хомута.
Примечание! При необходимости присоединения и дальнейшего использования только
шланга диаметром 25 мм или 32 мм (только для
НПФ-250), для увеличения пропускного сечения
Вы можете удалить (отрезать) верхнюю (под
меньший диаметр) часть штуцера 2 (без возможности последующего восстановления).
При устройстве канала подачи воды примите
во внимание, что:
` производительность насоса напрямую зави-
сит от напора (высоты подъема воды). Не рекомендуется использовать насос при максимальном напоре – в этом случае подача воды
будет минимальна (см. график ниже);
` гидравлическое сопротивление 10 метров го-
ризонтального участка магистрали равняется
приблизительно 1 метру напора.
Изменением длины кабеля 3 на участке L (см.
рис. 6) от выключателя 5 до паза 4 отрегулируйте нижний (уровень выключения насоса) и
верхний (включения) уровни воды в водоеме
или емкости: увеличение длины указанного
участка кабеля повышает уровень включения
насоса и понижает уровень выключения.
www.zubr.ru www.zubr.ru
6
м
Руководство по эксплуатации
Насос фекальный погружной
| |
7

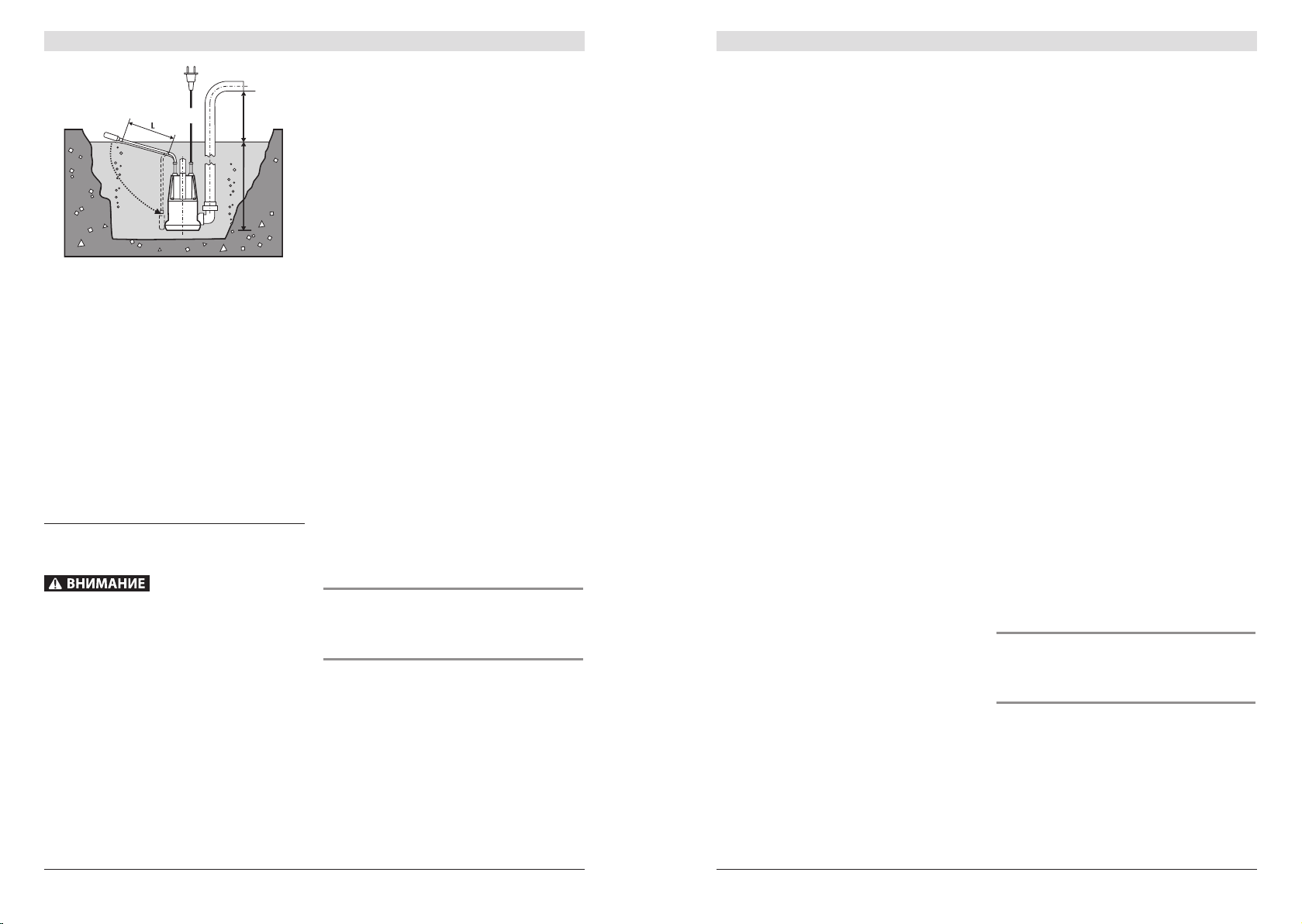

Рис. 6
5 м
Примечание! Уровни включения и выключения насоса регулируются ОДНОВРЕМЕННО.
При установке определенного верхнего уровня (включения насоса) убедитесь, что в нижнем положении выключатель обеспечивает
своевременное (до оголения водозаборных отверстий в нижней части) выключение насоса.
При уменьшении длины L уменьшается разность уровней включения и выключения.
Примечание! В корпусе изделий имеется технологическое отверстие для выпуска воздуха из
корпуса. При работе это сопровождается выделением воды из указанного отверстия, что является нормальным следствием работы насоса.
7, 5 — 15
5 м
Порядок работы
Установите насос в необходимом месте и включите его в сеть.
По электробезопасности изделие соответствует I классу защиты от поражения электрическим током, т. е. должно быть заземлено (для
этого в вилке предусмотрены заземляющие
контакты). Запрещается переделывать вилку,
если она не подходит к Вашей розетке. Вместо
этого квалифицированный электрик должен
установить соответствующую розетку.
Насос начнет работать автоматически (в зависимости от положения поплавкового выключателя).
Примечание! Насос не имеет системы автоматического отключения при отсутствии расхода
воды через него. Не устанавливайте на трубопровод подачи воды перекрывающих устройств
(кранов, заглушек). Не допускается работа насоса с перекрытым трубопроводом подачи воды
и «всухую» (без забора воды).
На Вашем насосе установлен термовыключатель, предотвращающий перегрев электродвигателя насоса и выход его из строя.
В моделях НПФ-1100-Р и НПФ-1500-Р установлен режущий механизм для перемалывания
мелких включений.
Примечание! Периодическое самовыключение
и повторное включение насоса в отсутствии
видимых неисправностей (посторонний шум,
падение давления подачи, пульсирование струи
и т. д.) является признаком срабатывания термовыключателя. Это свидетельствует о неблагоприятных условиях эксплуатации: высокой
температуре окружающего воздуха или входной
воды; нахождение под прямыми солнечными
лучами; продолжительной работе насоса.
После откачки хлорированной воды или других
жидкостей, оставляющих осадок, необходимо
промыть насос чистой водой.
Для выключения насоса по окончании работы
выньте вилку из электрической розетки.
Примечание! Для предотвращения слива воды
из трубопровода при выключении насоса рекомендуем установить обратный клапан (в комплект поставки не входит).
Перед длительным хранением, а также при
уборке на зимнее время, отсоедините от изделия шланги и полностью слейте воду из них
и изделия.
Рекомендации
по эксплуатации
Перед началом работы осмотрите и визуально
проверьте изделие, шланг и сетевой шнур на
видимые механические повреждения.
Убедитесь, что напряжение Вашей сети соответствует номинальному напряжению изделия.
Перед первым использованием или после
долгого хранения включите изделие и дайте
ему поработать 5–10 с на холостом ходу. Если
в это время Вы услышите посторонний шум
(с поправкой на «сухую» работу насоса), почувствуете сильную вибрацию или запах гари, вы-
ключите изделие, выньте вилку шнура питания
из розетки и установите причину этого явления.
Не включайте изделие, прежде чем будет найдена и устранена причина неисправности.
При работе изделия расположите трубопровод
(или шланг) и сетевой кабель таким образом,
чтобы они не могли быть повреждены:
` детьми и животными;
` при хождении, постригании травы, переме-
щении садовой техники, копании и других работах на участке;
` при воздействии тепла, солнечного света,
осадков, удобрений и других химических веществ.
При необходимости, уберите их в защитный канал.
Во избежание выхода изделия из строя
НЕ ВКЛЮЧАЙТЕ и НЕ ИСПОЛЬЗУЙТЕ
изделие при температурах ниже 1°С, а также
не оставляйте его работающим на ночь при
возможности заморозков.
Не допускайте работу насоса «всухую» (без забора воды) и/или с перекрытым подающим каналом. Не закрывайте водозаборные отверстия
изделия.
Изделие предназначено для работы при ПОЛНОМ погружении в воду. Поэтому регулярно
проверяйте кабель и корпус внешним осмотром
на отсутствие видимых механических повреждений изоляции (сколы, трещины, истирание,
порезы, расслоения).
При повреждении корпуса или электрического
кабеля обратитесь в сервисный центр для ремонта или замены.
Не превышайте максимальной для насоса глубины погружения – повышенная нагрузка (увеличенное давление водяного столба) при невозможности прокачки воды через насос (ввиду
напора, больше максимального) может привести к перегреву и повреждению крыльчатки.
Во избежание возможных травм при повреждении изоляции, подключение изделия осуществляйте ТОЛЬКО через устройство защитного
отключения УЗО (дифференциальный выключатель) соответствующего номинала.
Насос охлаждается окружающей водой. Поэтому не допускайте работы изделия вне воды и
не используйте в водоемах или резервуарах с
температурой воды выше 35 °С.
НЕ ИСПОЛЬЗУЙТЕ насос для перекачивания соленой воды, растворителей, агрессивных, легковоспламеняющихся и взрывчатых жидкостей.
Берегите шланг и кабель от воздействия тепла
и масла, от соприкосновения с острыми и режущими предметами. Не передвигайте изделие за
кабель или шланг, не перегибайте их. Не извлекайте вилку из розетки за кабель.
Регулярно очищайте корпус изделия от накапливающейся грязи. Изделие не требует других
видов обслуживания.
Все другие виды технического обслуживания и
ремонта должны проводиться только специалистами сервисных центров.
Следите за исправным состоянием изделия.
В случае появления подозрительных признаков следует отключить изделие и обратиться
в специализированный сервисный центр.
Если изделие показалось Вам неисправным, немедленно прекратите его эксплуатацию.
В силу технической сложности изделия, критерии предельных состояний не могут быть
определены пользователем самостоятельно.
В случае явной или предполагаемой неисправности обратитесь к разделу «Возможные неисправности и методы их устранения». Если неисправности в перечне не оказалось или Вы не
смогли устранить ее, обратитесь в специализированный сервисный центр. Заключение о
предельном состоянии изделия или его частей
сервисный центр выдает в форме соответствующего Акта.
Инструкции
по безопасности
Перед началом работы осмотрите и визуально
проверьте изделие, трубопровод (или шланг)
и сетевой шнур на видимые механические повреждения.
При повреждении корпуса или электрического
кабеля НЕ ИСПОЛЬЗУЙТЕ изделие, но обратитесь в сервисный центр для ремонта или замены.
www.zubr.ru www.zubr.ru
8
Руководство по эксплуатации
Насос фекальный погружной
| |
9
Берегите шланг и кабель от воздействия тепла и масла, от соприкосновения с острыми
и режущими предметами. Не передвигайте изделие за кабель или шланг, не перегибайте их.
Не извлекайте вилку из розетки за кабель.
ЗАПРЕЩАЕТСЯ использовать изделие в водоемах (прудах, бассейнах), в которых находятся
или могут находиться люди, а также ЗАПРЕ-
ЩАЕТСЯ людям находиться в водоеме с работающим насосом. Нарушение изоляции изделия приведет к попаданию людей, находящихся
в водоеме, под опасно высокое напряжение.
Не прикасайтесь к движущимся (в том числе
под кожухами, крышками) частям изделия. Не
производите очистку корпуса и любые другие
работы, не отключив предварительно изделие
от сети.
По электробезопасности изделие соответствует
I классу защиты от поражения электрическим
током, т. е. должно быть заземлено (для этого
в вилке предусмотрены заземляющие контакты). Запрещается переделывать вилку, если она
не подходит к Вашей розетке. Вместо этого квалифицированный электрик должен установить
соответствующую розетку.
Условия
транспортирования,
хранения
и утилизации
Хранить в чистом виде, в сухом проветриваемом помещении, вдали от источников тепла. Не
допускать попадания влаги, воздействия прямых солнечных лучей.
Транспортировать в упаковке производителя.
Отслужившее срок службы изделие, дополнительные принад лежности и упаковку следует
экологически чисто утилизировать.
Гарантийные
обязательства
Мы постоянно заботимся об улучшении качества обслуживания наших потребителей,
поэтому, если у Вас возникли нарекания на
качество и сроки проведения гарантийного ремонта, пожалуйста, сообщите об этом в службу поддержки ЗУБР по электронной почте на
адрес: zubr@zubr.ru.
Данная гарантия не ограничивает право покупателя на претензии, вытекающие из договора
купли-продажи, а также не ограничивает законные права потребителей.
Мы предоставляем гарантию на инструменты
ЗУБР на следующих условиях:
1) Гарантия предоставляется в соответствии
с нижеперечисленными условиями путем бесплатного устранения неисправностей инструмента в течение установленного гарантийного
срока, которые доказано обусловлены дефектами материала или изготовления.
2) Гарантийный срок начинается со дня покупки
инструмента первым владельцем.
3) Срок и условия гарантии зависят от серии
и артикула инструмента, просим Вас внимательно ознакомиться с условиями гарантии на
момент покупки.
Базовая гарантия
Гарантийный срок составляет 36 месяцев со
дня продажи.
На серию МАСТЕР (основной цвет корпуса
серый) устанавливается базовая гарантия сроком 3 года, при условии только бытового применения. В случае профессионального использования инструмента серии МАСТЕР базовая
гарантия устанавливается 1 год с даты продажи.
На серию ПРОФЕССИОНАЛ (основной цвет
корпуса синий) устанавливается базовая гарантия сроком 3 года. Для серии ПРОФЕССИ-
ОНАЛ разрешается эксплуатация в профессиональных целях, за исключением сверхвысоких
нагрузок или тяжелых внешних условий эксплуатации, превышающих нормы, указанные
в «Инструкции по эксплуатации».
Расширенная гарантия
На серию МАСТЕР устанавливается расширенная гарантия сроком на 5 лет. Расширенная
гарантия предоставляется только при условии
бытового применения и регистрации на сайте
zubr.ru.
На серию ПРОФЕССИОНАЛ устанавливается расширенная гарантия 5 лет при условии
регистрации на сайте zubr.ru. Для серии ПРОФЕССИОНАЛ разрешается эксплуатация в профессиональных целях, за исключением сверхвысоких нагрузок или тяжелых внешних условий
эксплуатации, превышающих нормы указанные
в «Инструкции по эксплуатации».
Расширенная гарантия предоставляется только
при условии, если владелец зарегистрирует
инструмент на сайте производителя по адресу
zubr.ru в разделе «Сервис» в течение 4 недель
с момента покупки. Регистрация расширенной
гарантии возможна только после подтверждения
покупателем согласия на обработку персональных данных, запрашиваемых в процессе регистрации. Сроки гарантии на конкретную модель
инструмента можно проверить на сайте производителя по адресу zubr.ru.
4) Гарантия не распространяется на:
а) Детали, подверженные рабочему и другим
видам естественного износа, а также на неисправности инструмента, вызванные этими
видами износа. А также на инструмент, имеющий полную выработку ресурса, сильное
внешнее или внутреннее загрязнение.
б) Неисправности инструмента, вызванные
несоблюдением Инструкции по эксплуатации или произошедшие вследствие использования инструмента не по назначению, во
время использования в условиях окружающей среды, выходящих за пределы указанных в Инструкции по эксплуатации, ненадлежащих производственных условиях,
вследствие перегрузок или недостаточного,
ненадлежащего технического обслуживания или ухода. К безусловным признакам
перегрузки изделия относятся, помимо
прочих: появление цветов побежалости,
одновременный выход из строя ротора и
статора, деформация или оплавление деталей и узлов изделия, потемнение или обугливание проводов электродвигателя под
действием высокой температуры.
в) При использовании изделия в условиях вы-
сокой интенсивности работ и сверхтяжелых
нагрузок.
г) На профилактическое и техническое обслу-
живание инструмента, например: смазку,
промывку.
д) Неисправности инструмента вследствие ис-
пользования принадлежностей, сопутствующих и запасных частей, которые не являются
оригинальными принадлежностями/частями
ЗУБР.
е) На механические повреждения (трещины,
сколы и т.д.) и повреждения, вызванные воздействием агрессивных сред, высокой влажности и высоких температур, попаданием
инородных предметов в вентиляционные отверстия инструмента, а также повреждения,
наступившие вследствие неправильного
хранения и коррозии металлических частей.
ж) Принадлежности, быстроизнашивающиеся
части и расходные материалы, вышедшие
из строя вследствие нормального износа,
такие как: приводные ремни, аккумуляторные блоки, стволы, направляющие ролики,
защитные кожухи, цанги, патроны, подошвы,
пильные цепи, пильные шины, звездочки,
шины, угольные щетки, ножи, пилки, абразивы, сверла, буры, леска для триммера и т.п.
з) Инструмент, в конструкцию которого были
внесены изменения или дополнения.
и) Незначительное отклонение от заявлен-
ных свойств инструмента, не влияющее
на его ценность и возможность использования по назначению.
к) На инструмент, вскрывавшийся или ремон-
тировавшийся в течение гарантийного срока вне авторизованных сервисных центров.
Полный актуальный список авторизованных
сервисных центров смотрите на сайте zubr.
ru.
5) Устранение неисправностей, признанных
нами как гарантийный случай, осуществляется
на выбор компании ЗУБР посредством ремонта
или замены неисправного инструмента на новый (возможно и на модель следующего поколения). Замененные инструменты и детали переходят в собственность компании.
6) Гарантийные претензии принимаются в течение гарантийного срока. Для этого предъявите
или отправьте неисправный инструмент в указанный в документации (актуальный список
сервисных центров смотрите на сайте zubr.ru)
www.zubr.ru www.zubr.ru
10
|
Руководство по эксплуатации
Для заметок
|
11
сервисный центр, приложив заполненный гарантийный талон, подтверждающий дату покупки товара и его наименование. Инструмент, переданный дилеру или в сервисный центр в частично
или полностью разобранном виде, под действие
гарантии не подпадает. Все риски по передаче
и пересылке инструмента дилеру или в сервисный центр несет владелец инструмента.
7) Другие претензии, кроме упомянутого права на
бесплатное устранение недостатков инструмен-
8) После гарантийного ремонта на условиях
расширенной гарантии, срок расширенной гарантии инструмента не продлевается и не возобновляется.
9) Для всех электроинструментов обязательно
регулярное техническое обслуживание. Периодичность ТО равна сроку службы комплекта
угольных щеток.
10) Срок службы изделия составляет 5 лет.
та, под действие нашей гарантии не подпадают.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Неисправность Возможная причина Действия по устранению
Нет напряжения в сети Проверьте напряжение в сети
Насос не включается
Насос не работает
на полную мощность
(определяется по напору
воды)
Насос работает,
но подачи воды нет
Насос самопроизвольно
выключился
Уровень воды ниже
установленного максимума
Сработал термовыключатель Дождитесь остывания насоса
Неисправен электрический компонент,
поврежден кабель
Замерзание воды в насосе Создайте условия для размораживания
Низкое напряжение в сети Проверьте напряжение в сети
Засорение трубопровода Очистите трубопровод
Неплотности в соединениях Восстановите герметичность уплотнения
Сгорела обмотка или обрыв в обмотке
Затруднение вращения ротора
из-за накопившейся грязи
Повреждение крыльчатки насоса
При отключении насоса стекла вода,
идет накачка
Пережат подающий канал Устраните пережатие
Насос установлен глубоко, слишком
высоко точка или много точек
разбора воды – не хватает напора
Неплотности в соединениях Восстановите герметичность уплотнения
Повреждение крыльчатки насоса
Сработал термовыключатель Дождитесь остывания насоса
Дождитесь включения насоса
Обратитесь в сервисный центр
для ремонта или замены
Обратитесь в сервисный центр
для ремонта или замены
Очистите внутренности изделия или обратитесь в сервисный центр для ремонта
Обратитесь в сервисный центр
для ремонта
Установите обратный клапан
Измените глубину установки насоса,
высоту точки водоразбора,
закройте другие краны
Обратитесь в сервисный центр
для ремонта
www.zubr.ru
www.zubr.ru
Loading...
