Руководство по эксплуатации

Инфракрасный обогреватель

ÈÊÎ-Ê3-1000 | ÈÊÎ-Ê3-2000

2

12 34 65

Руководство по эксплуатации Инфракрасный обогреватель

| |

3

Уважаемый покупатель!

При покупке изделия:

` требуйте проверки его исправности путем пробного включения, а также комплектности согласно

комплекту поставки, приведенному в соответствующем разделе;

` убедитесь, что гарантийный талон оформлен должным образом и содержит серийный номер из-

делия, дату продажи, штамп магазина и подпись продавца.

Перед первым включением изделия внимательно изучите настоящее руководство по эксплуатации
и строго выполняйте содерж ащиеся в нем требования. Только так Вы сможете научиться правиль­но обращаться с изделием и избежите ошибок и опасных ситуаций. Храните данное руководство
в течение всего срока службы Вашего изделия.

Помните! Изделие является источником повышенной травматической опасности.

` ТР ТС 020/2011 «Электромагнитная совмести-

Назначение
и область применения

Инфракрасный обогреватель (далее обогрева­тель или изделие) предназначен для основного,
дополнительного и местного обогрева промыш­ленных, производственных, бытовых и аналогич­ных помещений.

Изделие представляет собой электронагрева­тельный прибор с теплоотдачей преимуществен­но в виде инфракрасного излучения.

Внимательно изучите настоящее руководство по
эксплуатации, в том числе раздел «Инструкции по
безопасности» и Приложение «Общие инструк­ции по безопасности». Только так Вы сможете на­учиться правильно обращаться с обогревателем
и избежите ошибок и опасных ситуаций.

Изделия предназначены для продолжительной
эксплуатации при температуре окружающей среды
от + 1˚С до + 35˚С (климатическое исполнение УХЛ

4.1 по ГОСТ 15150-69). Относительная влажность
воздуха – до 80% при температуре до + 20˚С.

Изделие соответствует требованиям
Технических регламентов Таможенного союза:

` ТР ТС 004/2011 «О безопасности низковольт-

ного оборудования» ст. 4, абзацы 1– 5, 9;

мость технических средств» ст. 4, абзацы 2, 3.

Настоящее руководство содержит самые полные
сведения и требования, необходимые и доста­точные для надежной, эффективной и безопас­ной эксплуатации изделия.

В связи с продолжением работы по усовершен­ствованию изделия, производитель оставляет за
собой право вносить в его конструкцию незна­чительные изменения, не отраженные в настоя­щем руководстве и не влияющие на эффектив­ную и безопасную работу изделия.

Примечание! При применении в детских учреж­дениях обогреватели использовать только в ка­честве дополнительного обогрева.

Отдельные узлы изделия во время работы
нагреваются и прикосновение к ним может
вызвать ожог.

При подключении изделия в сеть электро­питания используйте только розетки с за­землением – это поможет избежать электри­ческого удара.

Применение изделия в индустриальных
и промышленных объемах, в условиях вы­сокой интенсивности работ и сверхтяжелых
нагрузок, снижает срок службы изделия.

www.zubr.ru www.zubr.ru

4

Руководство по эксплуатации Инфракрасный обогреватель

| |

5

Технические характеристики

Артикул ИКО-К3-1000 ИКО-К3-2000

Номинальное напряжение питания, В

Частота тока, Гц 50 50

Номинальная потребляемая мощность, Вт 1000 2000

Тип Закрытый

Исполнение Потолочный

Номинальный потребляемый ток, А 4.5 9.0

Высота установки, м 2.2 3.0

Степень защиты IP20 IP20

Уровень звуковой мощности (к=3), дБ – –

Уровень звукового давления (к=3), дБ

Среднеквадратичное виброускорение (к=1,5), м/с

Класс безопасности по ГОСТ 12.2.007.0-75 I класс

Размеры, мм

Масса, кг

Срок службы, лет 5 лет

2

Комплект поставки

Обогреватель инфракрасный

Карабин

Кронштейн – –

Цепь сварная длиннозвенная, (11 звеньев) 2 шт. –

Цепь сварная длиннозвенная, (15 звеньев) – 2 шт.

Винт М5х16 / гайка М5 – –

Винт М5х35 / гайка М5 – –

Инструкции по безопасности

Руководство по эксплуатации 1 экз. 1 экз.

Убедитесь в отсутствии повреждений, которые могли возникнуть при транспортировании
изделия и принадлежностей.

220 220

– –

– –

1620х148х43 1620х275х43

5.2 9.4

1 шт. 1 шт.

4 шт. 4 шт.

1 экз. 1 экз.

При этом температура на поверхности тел

Инструкции
по применению

и предметов будет различной в зависимости от
поглощательных свойств (цвет поверхности,
материал), угла падения инфракрасных лу­чей, формы и площади поверхности.

Нагретый воздух, поднимаясь к потолку, пос-

Устройство

1 Корпус
2 Излучающая панель
3 Электронагреватель трубчатый
4 Крышка
5 Клеммная колодка
6 Кабельный ввод
7 Цепь
8 Карабин

Несущая конструкция обогревателей состо­ит из стального корпуса с крышкой и алюми­ниевых излучающих панелей.

С обратной стороны излучающих панелей (в уг­лублениях отражателей) установлены труб­чатые электронагреватели (далее ТЭН).

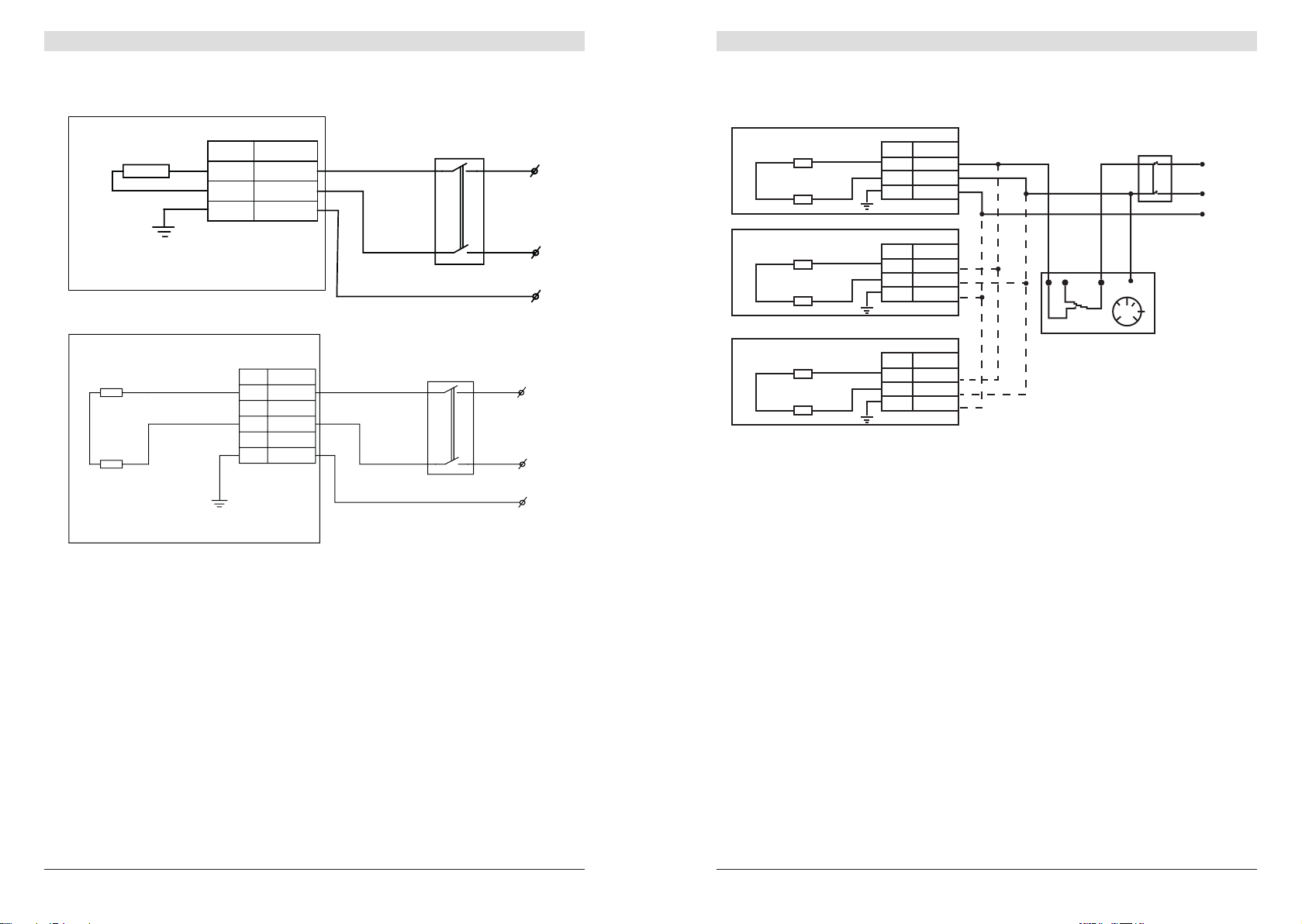

В верхней части корпуса имеется кабельный
ввод для ввода кабеля питания, жилы
которого подключают к клеммной колодке,
расположенной рядом с кабельным вводом.

К клеммной колодке также подведен провод
защитного заземления, электрически соеди­ненный со всеми нетоковедущими металли­ческими частями обогревателя, которые могут
оказаться под напряжением.

Принцип действия обогревателя: при замыкании

тепенно остывает, при этом на уровне головы
стоящего человека температура воздуха ока­зывается на 1 - 2°С ниже температуры пола.

Поэтому, в отличие от систем конвективного
отопления (тепловентиляторы, электрорадиа­торы, стационарные батареи), при использо­вании которых сначала нагревается воздух
по всему объему помещения, а от него пред­меты и тела находящиеся в нем, система
лучистого отопления, примененная в данных
обогревателях, имеет ряд преимуществ:

` более низкая температура воздуха в помеще-

нии, при комфортной температуре на поверх­ности предметов, пола, стен, создает «эф­фект свежести» – воздух не высушивается;

` экономия электроэнергии;

` более низкая конвекция (тепловое движение

объемов воздуха) снижает количество пыли,
поднимаемой с пола.

Примерная площадь обогрева инфракрасных
обогревателей приведена в таблице 1.

Примечание! Площадь обогрева зависит не
только от мощности обогревателя, но и от типа
помещения, высоты потолка, материала стен,
потолков, количества и площади остекления,
наличия дверей и др.

контактов выключателя ток нагревает ТЭН,
отчего нагреваются излучающие панели
(отражатели) и испускают направленное

Подготовка к работе

инфракрасное излучение, нагревающее
поверхности тел и предметов.

Инфракрасное излучение проходит сквозь
воздух и обогревает предметы, стены и пол
помещения, от которых, в свою очередь,
нагревается воздух.

Все работы по сборке, замене и регулиров­ке производить только при отключенном от
сети изделии.

Таблица 1

Артикул

ИКО-К3-1000 до 16 до 8

ИКО-К3-2000 до 20 до 12

Ориентировочные размеры зоны обогрева можно определить исходя из угла инфракрасного излучения в 120 градусов

Дополнительный обогрев (м2) Основной обогрев (м2)

Площадь обогрева

www.zubr.ru www.zubr.ru
