Утвержден МПУ-700М 00.000РЭ – ЛУ
Открытое акционерное общество
"Гродненский завод торгового машиностроения"
230023, Республика Беларусь, г. Гродно, ул. Тимирязева, 16
МАШИНА ПОСУДОМОЕЧНАЯ УНИВЕРСАЛЬНАЯ
МПУ-700М
Руководство по эксплуатации
МПУ-700М 00.000РЭ
МПУ-700М 00.000РЭ
2
ВНИМАНИЕ!
РАБОТНИКИ, ЭКСПЛУАТИРУЮЩИЕ МАШИНУ,
ОБЯЗАНЫ ЕЖЕДНЕВНО ПРОВОДИТЬ ЕЁ ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ В ОБЪЁМЕ УКАЗАННОМ В П. 4.2.1, НАСТОЯЩЕГО
РУКОВОДСТВА.
МПУ-700М 00.000РЭ
3
Настоящее руководство по эксплуатации предназначено для ознакомления
с конструкцией машины посудомоечной универсальной МПУ-700М (далее - ма­шина), правилами ее эксплуатации, технического обслуживания, монтажа и регу­лирования.
Машина изготавливается следующих исполнений:
- МПУ-700М – с цельнотянутой ванной;
- МПУ-700-01Мсо сварной ванной.
К обслуживанию и эксплуатации машины должен допускаться только спе-
циально обученный персонал. В связи с постоянным усовершенствованием машины в ее конструкции мо­гут быть изменения, не отраженные в настоящем издании и не влияющие на ее монтаж и эксплуатацию. Машина соответствует Единым санитарно-эпидемиологическим и гигиени­ческим требованиям к товарам, подлежащим санитарно-эпидемиологическому надзору (контролю), утвержденные Решением Комиссии Таможенного союза от
28.05.2010 № 299 глава II, раздел 7 «Требования к продукции машиностроения, приборостроения и электротехники». Санитарно-гигиеническое заключение № 140 от 30.04.2015 г., выданное Государственным учреждением «Гродненский област­ной центр гигиены, эпидемиологии и общественного здоровья», Республика Бела­русь, 230003, г. Гродно, пр. Космонавтов, 58. Срок действия до 30.04.2020 г.
Машина соответствует требованиям: технического регламента Таможенного союза ТР ТС 004/2011“О безопасности
низковольтного оборудования”;
технического регламента Таможенного союза ТР ТС 010/2011“О безопасности
машин и оборудования”;
технического регламента Таможенного союза ТР ТС 020/2011 “Электромагнит-
ная совместимость технических средств”.
Сертификат соответствия № ТС BY/112 02.01. 020 03863. Срок действия с
10.12.2014 г. по 09.12.2019 г.; выдан органом по сертификации ОАО “Испытания и сер- тификация бытовой и промышленной продукции “БЕЛЛИС”, Республика Беларусь, 220029, г. Минск, ул. Красная, 8.
Сертификат соответствия № BY/112 03.11. 020 04564. Срок действия с 10
декабря 2014 г. до 10 декабря 2019 г.; выдан органом по сертификации «БЕЛ­ЛИС», 220029, г. Минск, ул. Красная, 8. На предприятии действует сертифицированная система менеджмента каче- ства соответствующая требованиям СТБ ISO 9001-2009. Сертификат соответствия зарегистрирован в Реестре Национальной системы подтверждения соответствия Республики Беларусь под BY/112 05.01. 021 01004 от 06 сентября 2010 г. по 06 сентября 2016 г.
МПУ-700М 00.000РЭ
4
1 Описание и работа
1.1 Назначение изделия
Машина предназначена для мытья в кассетах тарелок, суповых мисок, стака­нов, столовых приборов и подносов на предприятиях общественного питания с чис­лом посадочных мест до 50 с применением моющих и ополаскивающих средств, раз­решенных Министерством здравоохранения. Машина работает как при горячем, так и при холодном водоснабжении. Давление воды в подводящем трубопроводе водо­проводной магистрали должно быть от 0,2 до 0,6 МПа.
Машина может эксплуатироваться в помещениях с температурой воздуха от 15 ºС до 40 ºС и среднемесячной относительной влажностью 80 % при 27 ºС. Машина должна устанавливаться в помещениях, не относящихся к взрыво- опасным и пожароопасным зонам по ПУЭ.
1.2 Технические характеристики
1.2.1 Основные параметры и размеры машины приведены в таблице 1.
Таблица 1
Наименование параметра
Норма
МПУ-700М
МПУ-700-0
1 Производительность теоретическая по основной программе, шт./ч, не менее
720*
2 Количество программ мытья
3
3 Продолжительность цикла, с:
- основной программы
- дополнительных программ
80
60, 120
4 Единовременная загрузка в кассеты, шт., не более:
- тарелок
- стаканов
- столовых приборов
- подносов
18 36
100
6
5 Номинальная потребляемая мощность, кВт
13,2
6 Номинальное напряжение трехфазного переменного тока частотой 50 Гц, В
380
7 Расход электроэнергии за один час, кВт·ч, не более:
- при работе на холодной воде (15 ºС)
- при работе на горячей воде (55 ºС)
11,8
8
8 Расход воды л/ч, не более
135
9 Температура, ºС, не менее:
- моющего раствора (обеспечивается конструктивно)
- ополаскивающей проточной воды
40 85
10 Габаритные размеры машины, мм:
- длина
- ширина
- высота
7110 8420
15530
11 Габаритные размеры машины с приставными столами, мм:
- длина
- ширина
- высота (без душирующего устройства)
см. рисунок 5 см. рисунок 5
1550±30
12 Масса машины со столами, кассетами и запасными частями, кг
145±5
139±5
13 Срок службы, лет, не менее
8
* Производительность указана по тарелкам вместимостью 0,5 л и диаметром 240 мм.
МПУ-700М 00.000РЭ
5
1.2.2 По способу защиты от поражения электрическим током машина соот-
ветствует I классу по ГОСТ МЭК 60335-2-58-2009. По степени защиты от сопри­косновения с токоведущими и движущимися частями и от проникновения воды –
IР34 по ГОСТ 14254-96. Уровень звукового давления в октавных полосах частот и уровень звука, со-
здаваемые машиной, соответствуют Санитарным нормам, правилам и гигиениче­ским нормативам "Шум на рабочих местах, в транспортных средствах, в помеще­ниях жилых, общественных зданий и на территории жилой застройки" и не пре­вышают значений, приведенных в таблице 1.1.
Таблица 1.1
Уровни звукового давления, дБ, в октавных полосах
со среднегеометрическими частотами, Гц
Уровни звука и эквивалент-
ные по энергии уровни звука
непостоянного шума, дБА
31,5
63
125
250
500
1000
2000
4000
8000
107
95
87
82
78
75
73
71
69
80
1.2.3 Сведения о содержании драгоценных металлов в машине приведены в таблице 2.
Таблица 2
Наименование и обозначение
комплектующего изделия
Количество ком-
плектующих изде-
лий на машину
Масса металла
в комплектующем
изделии, г
Общая масса ме-
талла данного вида
в одной машине, г
Серебро Ср 999 ГОСТ 6836-2002
Вставка плавкая ВП 2Б 6,3 А
6
0,029767
0,178602
Выключатель модульный автоматический ВМ63-3ХВ25-Н3
1
0,13092
0,13092
Контакторы: ПМ12-010100 220 В. (1з) ПМ12-040100 220 В. (1з)
1 1
0,46832
0,8603
0,46832
0,8603
Микровыключатель МП 1306
1
0,4058
0,4058
Реле РТТ5-10-141
1
0,02637
0,02637
Терморегулятор ТК24-02-2-100±3%-60
1
0,047
0,047
Термовыключатель ТК32-03-100±3%
1
0,047
0,047
1.3 Состав изделия
1.3.1 Комплект поставки машины приведен в таблице 3
Таблица 3
Обозначение
изделия
Наименование
изделия
Кол. шт.
Примечание
МПУ-700М
МПУ-700-01М
МПУ-700М 00.000
Машина посудомоечная универсальная МПУ-700М
1
МПУ-700М 00.000-01
Машина посудомоечная универсальная МПУ-700-01М
1
МПУ-700 00.00.410 МПУ-700 00.00.420
МПФ 25.000
МПУ-700М 40.000
МПУ-700М 41.000
Составные части Кассета для тарелок Кассета для подносов Кассета ПС
ТУ ВY 691778749.001-2015
Кассета СТ
ТУ ВY 691778749.001-2015
Сетка для приборов
Стол загрузки с душирую­щим устройством Стол разгрузки
2
1
1
1
1
1*
1*
2 1 1
1
1
-
1*
Синяя для ста­канов
Зеленая для приборов
К кассете для приборов См. паспорт МПУ-700М
40.000ПС
См. паспорт
МПУ-700М
41.000ПС
МПУ-700М 00.000РЭ
6
Продолжение таблицы 3
Обозначение
изделия
Наименование
изделия
Кол. шт.
Примечание
МПУ-700М
МПУ-700-01М
МПУ-700М 42.000
МПУ-700 01.00.200 МПУ-700 01.00.080 МПУ-700М 29.000
ГА-80 00.021
Стол загрузки с душиру­щим устройством
Опора Корзина Канистра Фильтр осадочный ФО-20 Ниппель
-
4 2 2 1 1
1*
4 1 1 1 1
См. паспорт МПУ-700М
42.000ПС МПФ 07.003
МПУ-700 01.04.006 МПУ-700 01.04.007
Комплект запасных
частей
Винт с цилиндрической головкой и шлицем DIN 84-М5х12-А2-70
Вставка плавкая 6,3 А Вставка плавкая 1 А Форсунка Кольцо Кольцо
Кольцо 025-031-36-2-7 ГОСТ 18829-73
1
3 1 4 1 2
1
1
3 1 4 1 2
1
Устанавливается в дренажное отвер­стие на задней стенке в том слу­чае, если уровень слива в канализа­цию выше уровня воды в ванне
Для насоса Для насоса и водо-
нагревателя
Для насоса
Эксплуатационная документация
МПУ-700М 00.000РЭ
Руководство по
эксплуатации
1 экз.
1 экз.
МПУ-700М 00.000ИС
Инструкция по обраще-
нию с изделием
1 экз.
1 экз.
Закрепить вблизи рабочего места оператора посу­домоечной маши­ны
МПУ-700М
40.000ПС
Паспорт
1 экз.*
-
Для стола загрузки
МПУ-700М
41.000ПС
Паспорт
1 экз.*
1 экз.*
Для стола разгрузки
МПУ-700М
42.000ПС
Паспорт
-
1 экз.*
Для стола загрузки
*Поставляется с машиной по отдельному заказу
1.4 Устройство и работа
1.4.1 Устройство машины приведено на рисунке 1.
Ванна 1 машины имеет вместимость 35 л. Сверху на ванну установлен подъ-
емный кожух 2, который перемещается по вертикальным направляющим, закреплен­ным на задней стенке машины. Поднятие и опускание кожуха осуществляется с по­мощью ручки. Вес кожуха уравновешен двумя пружинами, расположенными на зад­ней стенке. Ванна сверху закрыта легкосъемными фильтрующими сетками, исклю­чающими возможность попадания в неё крупных остатков пищи. Над ними установ-
лен легкосъемный подкассетник 19 служащий для установки кассет 20 с посудой.
В ванне установлены:
МПУ-700М 00.000РЭ
7
- инжектор впрыска моющего средства;
- два датчика уровня 3, контролирующие уровень моющего раствора;
- фильтр насоса 4, очищающий моющий раствор перед его подачей в мою-
щие души;
- стояк, на котором закреплены нижние моющий 5 и ополаскивающий 6 души;
- сливной патрубок, обеспечивающий слив моющего раствора из ванны в
канализацию.
На задней стенке установлены:
- клапан противотока, исключающий попадание непитьевой воды в водо-
проводную сеть;
- штуцер антисифонный 7;
- стояк, на котором закреплены верхние моющий 5 и ополаскивающий 6 души. Основание машины закрыто съемными облицовками, обеспечивающими
возможность доступа для осмотра и обслуживания, расположенных за ними уз­лов машины.
Над передней облицовкой расположена панель с органами управления ма-
шиной.
1 - ванна; 2 - кожух; 3 - датчики уровня; 4 - фильтр моющего насоса; 5 - душ моющий; 6 - душ ополаскивающий; 7 – штуцер антисифонный; 8 - электрошкаф; 9 – блок управ-
ления; 10 - насос-дозатор моющего средства; 11 - насос-дозатор ополаскивающего сред­ства *; 12 - дренажный насос; 13 - водонагреватель; 14 - редукционный клапан;
15 - канистра для моющего средства; 16 - моющий насос; 17 - соленоидный клапан; 18 - канистра для ополаскивающего средства *; 19 – подкассетник, 20 – кассета.
Рисунок 1Устройство машины
_________ * Машина МПУ-700-01М не комплектуется
МПУ-700М 00.000РЭ
8
За передней облицовкой расположены:
- электрошкаф 8 с установленными в нем комплектующими изделиями и
блоком управления 9;
- дозаторы моющего 10 (вверху) и ополаскивающего 11 * (внизу) средств;
- водонагреватель 13 с предохранительным клапаном, обеспечивающим
сброс воды наружу, если давление в водонагревателе поднимется выше допусти­мого (0,3 МПа);
На левой облицовке установлена корзина с канистрой 15 для моющего
средства.
За левой облицовкой расположены:
- моющий насос 16; На правой облицовке установлена корзина с канистрой 18 для ополаскива-
ющего средства *.
За задней облицовкой расположены:
- пружины уравновешивающего кожух механизма;
- дренажный насос 12, обеспечивающий опорожнение ванны;
- редукционный клапан 14 с манометром для регулирования и поддержания
рабочего давления воды поступающей в машину;
- соленоидный клапан 17;
- элементы гидравлической схемы машины;
- аварийное стопорящее устройство останавливающее кожух при его паде-
нии на высоте 120 мм от опорной поверхности.
Внешний вид панели управления и расположение органов управления и ин-
дикации на ней приведены на рисунке 2.
- 1 - световой индикатор « » белого цвета – индикация подачи напряжения на машину;
- 2 - световой индикатор « » зеленого цвета – индикация готовности маши­ны к работе;
- 3 - световой индикатор « » красного цвета – индикация включенного со­стояния трубчатых нагревательных элементов (ТЭН) водонагревателя машины;
- 4 - кнопка « » – кнопка включения и отключения машины;
- 5 - кнопка «60» и световой индикатор синего цвета над ней – кнопка вы- бора программы длительностью 60 с и её индикация;
- 6 - кнопка «120» и световой индикатор синего цвета над ней – кнопка вы- бора программы длительностью 120 с и её индикация;
- 7 - кнопка « » и световой индикатор синего цвета над ней – кнопка вы-
бора программы самоочистки и ручного включения дренажного насоса машины, индикация выполнения программы самоочистки, а также индикация ручного включения дренажного насоса.
Рисунок 2 – Внешний вид панели управления
_________
* Машина МПУ-700-01М не комплектуется
МПУ-700М 00.000РЭ
9
1.4.2 Последовательность работы
Закрыть кожух. Заполнить и установить канистры с моющим и ополаскивающим (при нали-
чии) средствами.
Открыть вентиль подачи воды в машину. Подать напряжение с распределительного щита на машину, при этом на па-
нели управления загорится световой индикатор « » белого цвета.
Нажать на кнопку « » панели управления. После её нажатия световые ин-
дикаторы панели управления подадут сигнал о включении машины кратковре­менным одновременным загоранием. На панели управления загорится световой
индикатор « » красного цвета, свидетельствующий о нагреве воды в водонагре­вателе. Если вода в водонагревателе отсутствует, то вначале произойдет напол­нение водонагревателя водой.
После нагрева воды в водонагревателе до 85 ºС начнется наполнение ванны
машины через ополаскивающие души. Включится насос-дозатор моющего сред­ства и подаст необходимое количество моющего средства в ванну машины. После наполнения ванны на панели управления загорится световой индикатор « » зеле­ного цвета.
Машина готова к работе.
ВНИМАНИЕ! Время подготовки машины к работе зависит от температуры поступающей воды и составляет 8-10 мин.
1.4.3 Выбор и запуск программ
Машина обеспечивает выполнение:
- программы мытья длительностью 80 с которая запрограммирована в блоке
управления как основная программа мытья машины. Программа устанавливается автоматически при включении машины;
- уменьшенной по времени программы мытья длительностью 60 с;
- увеличенной по времени программы мытья длительностью 120 с;
- программы самоочистки длительностью 570 с.
Программы запускаются после поднятия и последующего опускания ко­жуха машины по завершению её подготовки к работе. Выбор уменьшенной или увеличенной по времени программы осуществля­ется нажатием на соответствующую кнопку, после чего над ней загорается свето­вой индикатор синего цвета. При запуске программы световой индикатор « » на панели управления гаснет и начинается операция мытья.
После окончания программы на панели управления загорается световой ин­дикатор « ». Машина готова к запуску следующего цикла.
Выбор уменьшенной или увеличенной по времени программы мытья воз­можен во время подготовки машины к работе и во время простоя машины между циклами.
Во время выполнения одной из программ, выбор другой программы невоз­можен.
МПУ-700М 00.000РЭ
10
Программа длительностью 60 с, предназначена для мытья посуды с легкой
степенью загрязнения. Программа длительностью 120 с, предназначена для мытья посуды с высо­кой степенью загрязнения. Повторное нажатие на кнопку «60» или «120» отключит программу и в бло­ке управления установится запрограммированная основная программа длительно­стью 80 с. Программа самоочистки предназначена для проведения санитарной обра­ботки машины по окончанию её использования. Программа самоочистки выбира­ется нажатием кнопки « », при этом над кнопкой загорится световой индика­тор. Программа запускается автоматически после опускания кожуха.
Во время выполнения программы машина помоет внутреннюю камеру,
насос и души чистой горячей водой, сольет воду из ванны, затем автоматически выключится. При этом световой индикатор над кнопкой мигает в течение всего времени выполнения программы.
1.4.4 Ручное включение дренажного насоса
Для включения дренажного насоса в ручном режиме необходимо поднять
кожух машины, нажать и удерживать в течение 3 с кнопку « » на панели управления. Дренажный насос включится, и будет работать пока кнопка удержи­вается нажатой и отключится после отпускания кнопки. Световой индикатор над кнопкой при этом будет мигать.
1.4.5 Окончание работы
По окончанию работы необходимо запустить программу самоочистки и по-
сле ее завершения убедиться в отсутствии воды в ванне. При ее наличии запу­стить дренажный насос в ручном режиме до полного откачивания воды из ванны (частично вода может оставаться, если слив в канализацию выше уровня воды в ванне).
Закрыть вентиль подачи воды в машину. Снять напряжение с распределительного щита на машину, при этом на па-
нели управления погаснет световой индикатор « » белого цвета.
Протереть наружную поверхность машины и датчики уровня ванны.
1.4.6 Выбор моющих средств
В качестве моющего средства рекомендуется использовать следующие средства: "ТМ-Промолан С" изготовителя ООО "АСАНА-ТМ" или "Виксан­Автомат" изготовителя СП ООО "АкваСан". В качестве ополаскивающего средства рекомендуется использовать следу­ющие средства: "ТМ-РемСкал" изготовителя ООО "АСАНА-ТМ или "Крышталь­Блеск " изготовителя ООО "Научно-производственный центр ХИММЕДСИНТЕЗ". Допускается применять другие моющие и ополаскивающие средства, раз-
решенные Минздравом и пригодные для машинной мойки, с концентрацией, ре­комендуемой их изготовителем.
МПУ-700М 00.000РЭ
11
Средства для ручного мытья посуды использовать запрещается, из-за их сильного пенообразования. Насос-дозатор моющего средства отрегулирован на заводе на дозу 3 мл мо­ющего средства за цикл. Насос-дозатор ополаскивающего средства отрегулирован на заводе на дозу 1,5 мл ополаскивающего средства за цикл *. При необходимости дозу можно изменить. Регулировка дозы осуществляет­ся поворотом регулировочного винта на передней крышке насоса-дозатора по ча­совой стрелке для увеличения и против часовой стрелки для уменьшения дозы.
1.4.7 Ополаскивание Настройка температуры воды в водонагревателе для ополаскивания на 85º С
осуществляется потенциометром блока управления и произведена на заводе. При необходимости настройку температуры воды можно подрегулировать. При вра­щении регулировочного винта левого потенциометра блока по часовой стрелке настройка температуры увеличится, против часовой стрелки – уменьшится (см. рисунок 3). Правый потенциометр блока в электросхеме не задействован. На крышке водонагревателя расположен термовыключатель без самовоз­врата, срабатывающий при закипании воды в водонагревателе и осуществляющий защиту ТЭН от перегрева при выходе из строя датчика температуры, при сбое настройки потенциометра или неисправности блока управления, а так же термо­регулятор, который обеспечивает отключение нагрева при залипании контактов контактора ТЭН водонагревателя. При срабатывании термовыключателя необходимо отключить машину от электросети, выявить и устранить причину его срабатывания. После того как вода в водонагревателе охладится, привести термовыключатель в рабочее состояние, нажав кнопку на его корпусе.
1.4.8 Использование
Для мытья в машине рекомендуется использовать посуду, изготовленную из стекла, фаянса, фарфора или из коррозионностойкой стали толщиной не менее 0,8 мм, пригодную для мытья в посудомоечной машине. Для мытья в машине не предназначена посуда с пластмассовыми деталями, а также медная, оловянная посуда, столовые приборы из дерева. Декоративные украшения стаканов, алюминиевые и серебряные детали посуды могут при мытье в машине изменить цвет. Машину использовать строго по назначению, т.е. для мытья посуды.
Качество мытья гарантируется при условии, что мытье посуды производит­ся сразу после поступления ее в моечное отделение и с поверхности посуды уда­лены крупные остатки пищи. Мытьё происходит с моющим и ополаскивающим средствами. Машина комплектуется набором кассет. Тарелки и подносы устанавлива­ются в пазы кассет для тарелок и подносов, а стаканы вверх дном в кассету для стаканов. Ножи, вилки, ложки укладываются в один слой в кассету для приборов и закрывают сверху сеткой для приборов, входящей в комплект поставки.
1.4.9 Электрическая схема машины В целях экономии электроэнергии в машине предусмотрено автоматическое
отключение нагрева в случае, если в течение 10 мин машина находится в режиме простоя (оператором не производятся никакие действия на ней). И автоматиче­ское отключение машины, когда она находится в режиме простоя более 30 мин. При этом на панели управления гаснут все световые индикаторы, кроме индика-
ции подачи напряжения на машину « ». После автоматического отключения, машина включается в работу нажати-
ем на кнопку « » панели управления.
_________
* Машина МПУ-700-01М не комплектуется
МПУ-700М 00.000РЭ
12
Электрическая схема машины приведена на рисунке 3.
Рисунок 3 – Схема электрическая принципиальная
МПУ-700М 00.000РЭ
13
Перечень элементов схемы электрической принципиальной
Поз.
обозна-
чение
Наименование
Кол.
Примечание
А1
Блок управления
1
А2
Панель управления
1 ВТ
Датчик температуры
1 BYE
Датчик "сухого хода" водонагревателя
1 BYH1
Датчик уровня воды в ванне
1 BYH2
Датчик перелива воды в ванне
1 С1-С3
Конденсатор К73-28-1 500/220 В – 70А – 1 мкФ
3
Е1-Е3
Электронагреватель трубчатый ТЭН-220V/4000W
3
F1-F3
Вставка плавкая ВП2Б с держателем FUSE
3
6,3 А
F4
Вставка плавкая ВПБ6-7 с держателем FUSE
1
1 А
М
Двигатель АИР71В2У3 380 В
1
МР
Насос – дозатор моющего средства
NBR 1.5 код NBR001HA1003
1
МО
Насос – дозатор ополаскивающего средства
NBR 0.4 код NBR030HA2002
1
Для машины МПУ-
700-01М заводом
не поставляется
QF
Выключатель модульный автоматический с неза­висимым расцепителем ВМ63-3ХВ25-Н3
1
25 А
R1-R3
Резистор C2-33Н-2 - 2 МОм
3 SK1
Термовыключатель ТК32-03-100±3%
1
SK2
Терморегулятор ТК24-02-2-100±3%-60
1
SQ
Микровыключатель МП 1306
1
Y
Клапан соленоидный EZM1 220 V
1
КЕ
Контактор ПМ12-040100 УХЛ4В. 220 В. (1з) с ограничителем перенапряжений ОПН-123
1
40 А
КМ
Контактор ПМ12-010100 УХЛ4В. 220 В. (1з) с реле РТТ5-10-141 и с ограничителем перенапря­жений ОПН-113
1
10 А
MDr
Насос дренажный BPS 25-024
1
МПУ-700М 00.000РЭ
14
1.4.10 Гидравлическая схема машины
Гидравлическая схема машины приведена на рисунке 4.
КН – клапан (вентиль, заводом не поставляется); Ф1 – фильтр осадочный ФО-20; ПГ – подводка гибкая; КС – клапан соленоидный; РК – редукционный клапан;
КТ – клапан противотока; ВД – водонагреватель; ДО – душ ополаскивающий;
ЕО – канистра для ополаскивающего средства *; НДО – насос-дозатор ополаски-
вающего средства *; ТО – теплообменник *; КП – клапан предохранительный;
В – ванна мытья; Ф2 – фильтр моющего насоса; НМ – насос моющий; ДМ – душ
моющий; ЕМ – канистра для моющего средства (из комплекта поставки);
НДМ – насос-дозатор моющего средства; НД – насос дренажный; ШС – шланг слива Ду 20.
Рисунок 4 – Схема гидравлическая принципиальная
___________ _________ * Машина МПУ-700-01М не комплектуется
МПУ-700М 00.000РЭ
15
2. Требования безопасности
2.1 Общие требования
Установка в стационарной проводке к машине вводного автоматического выключателя и устройства защитного отключения (УЗО), или дифференциального автоматического выключателя с номинальным током 25А обязательна. Установку, подключение, а также техническое обслуживание и ремонт ма­шины производить только при отключенной электросети (автоматическом вы­ключателе в стационарной проводке). Работы должны выполняться лицами, озна­комленными с устройством машины, настоящим руководством по эксплуатации, имеющие квалификацию электромонтера не ниже III разряда, имеющие не ниже III квалификационной группы допуска по электробезопасности и в соответствии с требованиями «Правил устройства электроустановок» и «Межотраслевых правил по охране труда при работе в электроустановках» – для РБ. В других странах – в соответствии с действующими Правилами в стране применения изделия.
ВНИМАНИЕ: ЗАЗЕМЛЕНИЕ МАШИНЫ ОБЯЗАТЕЛЬНО!
2.2 Меры безопасности при эксплуатации
При эксплуатации машины необходимо соблюдать следующие правила без­опасности:
- проверять надежность подсоединения к машине защитного провода (про-
вода заземления) и, при наличии, эквипотенциального провода;
- перед включением машины убедиться в том, что все облицовки установ­лены и закреплены;
- ЗАПРЕЩАЕТСЯ ВО ВРЕМЯ РАБОТЫ МАШИНЫ СНИМАТЬ ОБЛИЦОВКИ И УСТРАНЯТЬ НЕПОЛАДКИ;
- ЗАПРЕЩАЕТСЯ ВКЛЮЧЕНИЕ В СЕТЬ И ЭКСПЛУАТАЦИЯ
НЕЗАЗЕМЛЕННОЙ МАШИНЫ!
- по окончании работы следует отключать машину от электросети автома­тическим выключателем в стационарной проводке;
- санитарную обработку машины вручную производить только после её от-
ключения от электросети;
- ЗАПРЕЩАЕТСЯ МЫТЬ МАШИНУ ВОДЯНОЙ СТРУЕЙ.
3 МОНТАЖ
3.1 Монтаж, пуск, регулирование, обкатку машины и дальнейшее сер­висное обслуживание должны производить только организации:
- имеющие договор с ОАО "Гродторгмаш" на гарантийное и сервисное
обслуживание;
- имеющие письменное разрешение ОАО "Гродторгмаш" на проведе-
ние вышеуказанных работ.
При невыполнении данных условий машина теряет гарантию. Для подвода ополаскивающего средства в машине МПУ-700-01М на па-
трубке под водонагревателем, с передней стороны машины, предусмотрен штуцер с внутренней резьбой G 1/
8
, закрытый пробкой. При подводе ополаскивающего
средства вместо пробки необходимо установить обратный клапан из комплекта насоса-дозатора ополаскивающего средства. Подвод электропитания насоса­дозатора ополаскивающего средства необходимо выполнить от блока зажимов Х расположенного в электрошкафу – контакты :5 и :6, маркировка проводов N и 24
МПУ-700М 00.000РЭ
16
соответственно. Для закрепления насоса-дозатора ополаскивающего средства с правой стороны электрошкафа под насосом-дозатором моющего средства преду­смотрен кронштейн. Подсоединение насоса-дозатора к машине МПУ-700-01М и его настройку должен производить квалифицированный персонал.
3.2 Установка
К месту установки машину транспортировать на поддоне упаковки. На ме­сте установки машину распаковать и снять с поддона упаковки. Проверить ком­плект поставки согласно 1.3.
После хранения машины в холодном помещении или после транспор­тирования в зимних условиях перед включением в сеть необходимо выдер­жать ее в условиях комнатной температуры не менее 6 ч.
Установить машину в устойчивое горизонтальное положение. Регулировку производить по уровню при помощи опор, которые необходимо вкрутить в ножки машины.
Удалить защитную пленку с наружных деталей машины. Для устранения
пятен, отпечатков пальцев и прочих загрязнений поверхности машины рекомен­дуется применять растворы кислотных средств "Биолайт СТ1" или "Биолайт КС-96". Изготовитель ООО "ТАКТИК", г. Брест, ул. Ленина, 22. При комплектации машины столами загрузки и разгрузки присоединить их к машине в соответствии с паспортами находящимися в пакете с руководством по эксплуатации (при упаковке столов совместно с машиной) или в упаковке сто­лов (при упаковке столов отдельно от машины). Установка столов возможна как в линейном, так и в угловом исполнении. При этом подача кассет с посудой в ма­шину может осуществляться как с левой, так и с правой стороны в зависимости от установки столов.
Возможные схемы установки столов приведены на рисунке 5.
1 – стол загрузки (профессиональное душирующее устройство и выпуск для слива воды из ванны стола загрузки входят в комплект поставки стола); 2 – стол разгрузки
Рисунок 5 – Схемы установки столов
МПУ-700М 00.000РЭ
17
3.3 Подключение к системе водоснабжения
К месту установки машины подвести трубопровод холодной или горячей воды с температурой не более 65 °С с условным проходом Ду 20 мм и присоеди­нительной резьбой G 3/4. Давление воды на входе в машину должно быть не ме- нее 0,2 МПа и не более 0,6 МПа.
При этом давлении и условном проходе подводящего трубопровода обеспе­чивается необходимый расход и температура воды на ополаскивание. Если давле­ние воды превышает 0,6 МПа, необходимо на входе в машину установить клапан, ограничивающий давление, если ниже 0,2 МПа – необходимо установить насос подкачки (клапан и насос подкачки в комплект поставки не входят). Качество по­даваемой в машину воды должно соответствовать требованиям нормативных до­кументов на питьевую воду.
Если вода слишком жесткая, во избежание образования накипи и отложения
солей жесткости на вымытой посуде, рекомендуется применять умягчитель воды (в комплект поставки не входит).
Вблизи машины, в доступном месте, на трубопроводе холодной или горячей
воды установить запорный клапан (вентиль), позволяющий обслуживающему персоналу перекрывать поступление воды в водопроводные магистрали машины, фильтр осадочный ФО-20 из комплекта поставки и ниппель с наружной резьбой
G 3/4 и к нему подсоединить гибкую подводку от машины. На трубопроводе машины перед водонагревателем установлен клапан
предохранительный. После монтажа потянуть на себя и повернуть вправо или влево колпак предохранительного клапана, затем вернуть его в исходное положе­ние. Этим действием исключается залипание клапана и обеспечивается срабаты­вание его в заданных пределах.
МПУ-700М 00.000РЭ
18
3.4 Подключение к системе канализации и вентиляции
Линия системы сливной канализации должна находиться не выше 1500 мм от уровня пола и пропускать не менее 0,4 м3 воды в час.
Если канализация расположена ниже уровня воды в ванне машины необхо-
димо обеспечить постоянный уклон шланга слива.
Если канализация расположена на уровне или выше уровня воды в ванне
необходимо: - обеспечить воздушный зазор между концом шланга слива машины и трубой канализации; - заглушить дренажное отверстие, расположенное на зад­ней стенке машины внутри моечной камеры винтом М5 из комплекта поставки.
Не допускаются резкие перегибы сливного шланга. Пол помещения в месте установки машины должен быть водостойким.
К месту установки машины подвести линию вытяжной вентиляции произ­водительностью 200 м3/ч. Вытяжной зонд расположить над машиной не ниже 2200 мм над уровнем пола.
Схема подвода коммуникаций к машине приведена на рисунке 6.
1 – подвод холодной (горячей) воды к машине G ¾; 2 – подвод электроэнергии; 3 – шланг слива воды из машины;
При необходимости возможен также подвод электроэнергии и воды с противоположной стороны, используя для этого отверстия в стойках.
Рисунок 6 – Схема подвода коммуникаций к машине
МПУ-700М 00.000РЭ
19
3.5 Подсоединение к электросети
Посудомоечная машина должна подключаться к сети электропитания со значением полного сопротивления в точке соединения Zmax =0,212 Ом, либо меньшим. При необходимости следует согласовать подключение машины с орга­нами энергонадзора. Перед подключением машины снять переднюю и две задние облицовки, проверить и поджать при необходимости контактные соединения электроаппара­туры.
Схема подключения машины к электрической сети приведена на рисунке 7. Установить в стационарную проводку автоматический выключатель с но-
минальным напряжением 380 В и номинальным током 25 А, а также устройство защитного отключения (УЗО) с номинальным напряжением 380 В и номинальным током 25 А, номинальной чувствительностью 0,03 А и 4 полюсами. Или диффе­ренциальный автоматический выключатель с характеристиками, аналогичными УЗО. К УЗО (дифференциальному автоматическому выключателю) подключить кабель питания машины. Проводники кабеля коричневого и черного цвета под­ключить к зажимам фаз питания (L1, L2, L3), голубой проводник (нулевой рабо­чий провод – с маркировкой N) – к зажиму нейтрали (N), зелено-желтый провод­ник (провод заземления – с маркировкой РЕ) подключить к защитному зажиму
распределительного щита (зажиму заземления « »). При необходимости, для соединения в систему уравнивания потенциалов всех одновременно доступных прикосновению металлических открытых прово­дящих частей электроустановок, сторонних проводящих частей и защитных про-
водников всего электрооборудования, использовать зажим « », расположенный на раме машины слева за облицовкой. Подсоединяемый к нему эквипотенциаль­ный провод должен быть сечением не менее:
- 2,5 мм2 для медного провода;
- 4 мм2 для алюминиевого провода.

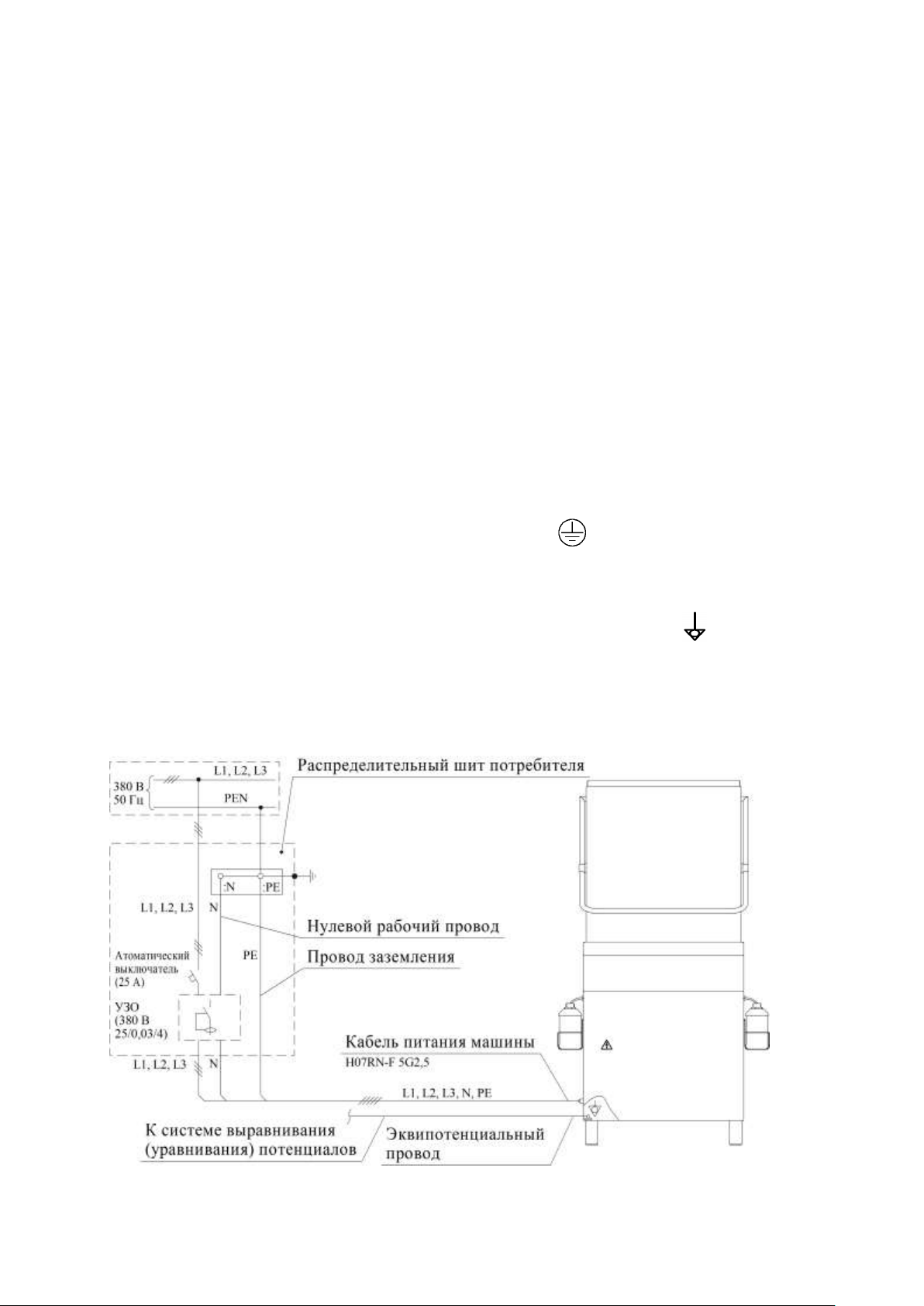

Рисунок 7 – Схема электрическая подключения машины к электрической сети
МПУ-700М 00.000РЭ
20
3.6 Подготовка к работе и пробный пуск
Открыть вентиль подвода воды к машине.
Подать напряжение с распределительного щита на машину, при этом на па- нели управления загорится световой индикатор « » белого цвета. Нажать на кнопку « ». Кожух должен быть опущен. В водонагреватель
начнет поступать вода. После его заполнения поступление воды прекратится и начнется ее нагрев, загорится светодиод « », указывающий на включенное со-
стояние ТЭН. По достижении температуры воды в водонагревателе 85 ºС начнет­ся наполнение ванны. Когда вода в ванне достигнет заданного уровня, наполнение прекратится. Загорится светодиод « » – машина готова к работе.
Кратковременным включением машины в работу (поднятием и опусканием
её кожуха) проверить направление вращения ротора электродвигателя насоса, ко­торый должен вращаться против часовой стрелки, если смотреть со стороны ко­жуха вентилятора электродвигателя (см. направление стрелки на электродвигате­ле насоса мытья). Нажать на кнопку « 60 » (продолжительность цикла 60 с). При этом заго­рится светодиод над кнопкой, указывающий на работу машины по выбранному циклу. Запустить цикл поднятием и опусканием купола машины. Светодиод « » погаснет. Во время ополаскивания проверить давление на манометре редукцион­ного клапана, которое должно быть 0,11± 0,01 МПа, для обеспечения расхода во­ды
3,0 6,0
3
 
л/цикл. При необходимости подрегулировать давление редукционным
клапаном. По окончании цикла светодиод « » загорится. Установить и закрепить переднюю и две задние облицовки.
3.7 Сдача смонтированной машины
Сдача машины в эксплуатацию оформляется актом, который подписывает
представитель организации, осуществляющей монтаж и наладку, и администра­ция предприятия, эксплуатирующего машину. После сдачи в эксплуатацию к ра­боте на машине допускается только специально обученный персонал, знающий устройство машины и правила ее эксплуатации.
МПУ-700М 00.000РЭ
21
3.8 Возможные неисправности и методы их устранения
Возможные неисправности и методы их устранения приведены в таблице 4.
Таблица 4
Неисправность
Возможная причина
Способ устранения
При подаче напряжения на машину не горит световой
индикатор « ».
Нет напряжения в питающей сети.
Устранить неисправность пи­тающей сети.
Нарушено соединение шлейфа пульта управления с блоком управления.
Восстановить соединение. Сработал предохранитель в
цепи управления машины F4.
Заменить предохранитель.
Нарушено соединение одного или более проводов питания L1, L2, L3,
N.
Восстановить соединение. Сработало тепловое реле электродвигателя насоса мы­тья.
Выяснить и устранить причи­ну срабатывания. Вернуть ре­ле в рабочее состояние.
Сработал терморегулятор SK2 и отключил автоматиче­ский выключатель с незави­симым расцепителем QF.
Выяснить и устранить причи­ну срабатывания. Вернуть ав­томатический выключатель QF в рабочее состояние.
Во время подготовки маши­ны начал мигать световой
индикатор « » с периодич­ностью два коротких загора­ния – пауза.
Отсутствует подвод воды к машине.
Подключить машину к систе­ме водоснабжения.
Датчик «сухого хода» водо­нагревателя или датчик уров­ня ванны покрыты большим слоем накипи.
Очистить датчики от накипи.
Нарушена электрическая цепь датчика «сухого хода» водо­нагревателя или датчика уровня ванны.
Восстановить соединение дат­чиков с блоком управления.
Не работает соленоидный клапан.
Проверить соленоидный кла­пан и устранить неисправ­ность.
Во время подготовки, работы или простоя машины начал мигать световой индикатор
« » с периодичностью три коротких загорания – пауза.
Не закрылся соленоидный клапан.
Проверить соленоидный кла­пан и устранить неисправ­ность.
Засорился дренажный насос или сливное отверстие ванны.
Очистить дренажный насос или сливное отверстие ванны.
Вышел из строя дренажный насос.
Заменить дренажный насос.
При выполнении программ, операция мытья не прекра­щается или значительно уве­личилась ее длительность.
Вышел из строя один или не­сколько ТЭН водонагревате­ля. Обильное образование наки­пи в резервуаре водонагрева­теля и на поверхности его ТЭН.
Заменить неисправные ТЭН.
Провести обслуживание водо­нагревателя – очистить резер­вуар и поверхность ТЭН от накипи.
МПУ-700М 00.000РЭ
22
Продолжение таблицы 4
Неисправность
Возможная причина
Способ устранения
Мигает световой индикатор « » с перио-
дичностью два коротких загорания – пауза.
Вышел из строя датчик температуры.
Заменить датчик. Мигает световой
индикатор « ».
Сработал термовыключа­тель.
Выяснить и устранить причину срабатывания. Вернуть термовыключа­тель в рабочее состояние.
Во время операции мы­тья машина отключи­лась. Все световые инди­каторы панели управле­ния погасли.
Сработало тепловое реле электродвигателя насоса мытья.
Выяснить и устранить причину срабатывания. Вернуть реле в рабочее состояние.
Во время цикла машина отключилась, световой индикатор « » мигает
Не работает конечный выключатель блокировки работы при поднятии ко­жуха.
Восстановить работу ко­нечного выключателя, от­регулировав его положе­ние.
Затруднен подъем кожуха.
Ослаблены пружины.
Подтянуть пружины.
Во время работы при включении дренажного насоса выкачивается вся вода из ванны.
Засорилось антисифонное отверстие на задней стен­ке и отходящая от него трубка.
Открыть кожух и гибкой проволокой Ø 1-2 мм длиной ≈ 150 мм прочистить дренажное отверстие расположенное на задней стенке.
Не сливается вода из ванны.
Засорился дренажный насос или отходящие от него шланги.
Прочистить насос и шланги.
Ухудшилось качество мытья посуды.
Засорились ополаскива­ющие или моющие души. В ванну не подается мо­ющее или ополаскиваю­щее средство из насосов­дозаторов.
Не вращаются ополаски­вающие души.
Прочистить души.
Проверить наличие средств в емкостях. Прочистить трубки насосов-дозаторов и их фильтры, при необходимости отрегулировать дозы. Обеспечить давление воды в подводящем трубопроводе более 0,2 МПа. Прочистить пластмассо­вый тройник для подвода воды к ополаскивающим душам и выходной патру­бок водонагревателя
Увеличилось время опо­ласкивания. Откачивает­ся большое количество воды из ванны во время цикла мойки.
Обильное пенообразова­ние вследствие непра­вильно выбранной дозы или применения моюще­го средства для ручной мойки.
Уменьшить разбавлением концентрацию моющего средства в емкости или уменьшить его дозу, ис­ключив обильное пенооб­разование. Применять моющее сред­ство только для машин­ной мойки.
МПУ-700М 00.000РЭ
23
4 Техническое обслуживание
4.1 Общие указания
Техническое обслуживание проводить в рекомендуемые интервалы време­ни, определенные настоящим руководством.
4.2 Техническое обслуживание при эксплуатации
4.2.1 В течение рабочей смены необходимо проверять наличие моющего и ополаскивающего средств в емкостях и своевременно их доливать. Не допускать падение уровня средств менее 25 мм от дна емкости.
ВНИМАНИЕ! В процессе работы, по мере загрязнения воды, но не реже чем через каждые 3 ч, необходимо производить смену воды в ванне.
Для этого выбрать программу самоочистки, нажав кнопку « » и запу­стить её поднятием и опусканием кожуха машины. По ее окончанию промыть фильтр моющего насоса и фильтрующие сетки. Включить машину в режим под-
готовки нажатием на кнопку « ».
В конце рабочей смены после выполнения программы самоочистки снять
подачу напряжения с распределительного щита на машину. Снять фильтр насоса, очистить и промыть его водой. Промыть водой фильтрующие сетки. Протереть ванну, датчики уровня ванны, наружную поверхность машины. Перекрыть венти­ли подачи воды к машине. Не реже, чем один раз в месяц, снять моющие и ополаскивающие души. Промыть и очистить души от накипи. Не допускать зарастания накипью щелей форсунок ополаскивающих и моющих душей.
Выше перечисленное обслуживание производится работниками, эксплуати-
рующими машину.
4.2.2 Не реже одного раза в месяц необходимо проводить сервисное техни­ческое обслуживание:
- очистить от загрязнений и накипи датчики уровня ванны;
- без разборки определить техническое состояние насоса, редукционного и
соленоидного клапанов, водонагревателя, при необходимости подтянуть уплотне­ния, устранить течи;
- проверить и при необходимости отрегулировать натяжение пружин меха­низма уравновешивания. Для этого необходимо равномерной подтяжкой гаек натяжных винтов пружин добиться такого положения, при котором кожух надеж­но фиксируется в верхнем и нижнем положении;
- проверить состояние заземления, затянуть ослабленные крепления;
- проверить и поджать при необходимости контактные соединения электро- аппаратуры;
- проверить работоспособность предохранительного клапана. Повернуть
колпак влево или вправо, пока из выпускного отверстия не потечет вода, после чего вернуть колпак в исходное положение и добиться прекращения течи. Про-
МПУ-700М 00.000РЭ
24
верку производить в режиме наполнения; в целях безопасности вода в водонагре­вателе не должна быть горячей.
4.3 Текущий ремонт
Один раз в 6 месяцев необходимо:
- производить очистку фильтра осадочного;
- смазывать подшипники электродвигателя насоса смазкой ЦИАТИМ-201 ГОСТ 6267-74. Один раз в год необходимо:
- снять с водонагревателя крышку с электронагревателями трубчатыми
(ТЭН), предварительно слив воду из водонагревателя через клапан предохрани­тельный и очистить ТЭН и датчик "сухого хода" от накипи механическим путем (скалыванием) или обработкой в специальных растворах, а также удалить накипь и отложения, скопившиеся в резервуаре. ЗАПРЕЩАЕТСЯ ПОГРУЖАТЬ НАРУЖНУЮ ЧАСТЬ НАГРЕВАТЕЛЬНЫХ ЭЛЕМЕНТОВ (НАД РЕЗЬБОЙ) В ОЧИЩАЮЩИЙ РАСТВОР;
- снять пластмассовый тройник для подвода воды к ополаскивающим ду-
шам, отсоединив рукава резиновые и очистить его от накипи механическим путем (скалыванием) или обработкой в специальных растворах;
- очистить от накипи механическим путем (скалыванием) или обработкой в специальных растворах выходной патрубок водонагревателя, отсоединив рукав резиновый и выкрутив пробку.
При работе машины на жесткой воде очистку электрода датчика "сухого хода" производить не реже одного раза в 6 месяцев. Для этого, не снимая крышку водонагревателя, снять датчик "сухого хода" и очистить его электрод. При необ­ходимости заменить прокладку, устанавливаемую под датчик;
- проверить внешним осмотром состояние и крепление заземляющих про-
водников и зажимов, токопроводящих проводников. Провести инструментальную проверку сопротивления между центральным болтом заземления, расположенным на дне электрошкафа и заземленными металлическими частями. Оно должно быть не более 0,1 Ом. Сопротивление изоляции цепей управления и силовых цепей от­носительно корпуса должно быть не менее 2 МОм, электродвигателя и каждого ТЭН не менее 1 МОм;
- проверить расход воды (
3.0
6.0
3
 
) л за один цикл. Отсоединить сливной шланг
машины от канализационного трубопровода и опустить его в мерную емкость. Положение сливного шланга должно обеспечивать равномерный сток воды по всей длине. Включить машину на подготовку к работе. После того как машина выйдет на режим готовности включить несколько рабочих циклов без посуды до тех пор, пока из сливного шланга не потечет вода. После этого дождаться пока вся вода из сливного шланга стечет. Опорожнить мерную емкость. Запустить ма­шину на один цикл. После того как стечет вся вода в мерную емкость определить расход воды за один цикл. Если расход отличается от указанного, его регулировку осуществить регулировочным винтом редукционного клапана. Для увеличения расхода вращать винт по часовой стрелке, для уменьшения – против часовой стрелки;
- проверить температуру воды при ополаскивании, она должна быть не ни-
же 85 °С. При отклонении температуры от вышеуказанной отрегулировать устав­ку срабатывания потенциометра согласно указаниям 1.4.7.
При повреждении кабеля питания его замену, во избежание опасности, должен производить изготовитель или сервисная служба, или аналогичный ква­лифицированный персонал.
Все работы по 4.2.2 и 4.3 производятся специалистами согласно указаниям
3.1 настоящего руководства.
МПУ-700М 00.000РЭ
25
5 Транспортирование и хранение
Транспортирование машины осуществляется в упакованном виде в закры­том транспорте в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.
Условия транспортирования машины в части воздействия климатических факторов - по условиям хранения 5 (ОЖ3) ГОСТ 15150-69, при температуре воз­духа от минус 50 °С до плюс 50 °С и среднегодовой относительной влажности 75 % при 15 °С. Условия транспортирования в части воздействия механических факторов – С по ГОСТ 23170-78. Группа условий хранения машины – 2 по ГОСТ 15150-69 (неотапливаемые хранилища в макроклиматических районах с умеренным и холодным климатом в условно чистой атмосфере при температуре воздуха от минус 50 °С до плюс 50 °С и среднегодовой относительной влажности 75 % при 15 °С).
6 Ресурсы, гарантии изготовителя
Показатели надежности:
- средняя наработка на отказ не менее 900 ч;
- средний ресурс до капитального ремонта 4 года;
- среднее время восстановления работоспособного состояния не более 2 ч. Изготовитель гарантирует соответствие машины требованиям технических
условий при соблюдении правил транспортирования, хранения, монтажа, эксплу­атации и технического обслуживания согласно настоящему руководству по экс­плуатации. Гарантийный срок – 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с учетом срока хранения.
Заполнение гарантийного талона (Приложение А) при вводе в эксплуатацию
обязательно. В течение гарантийного срока, при выходе машины из строя, изготови-
тель или организация, имеющая договор с ОАО "Гродторгмаш" на гарантийное и сервисное обслуживание безвозмездно производит ее ремонт по предъявлению потребителем заполненного гарантийного талона.
Претензии изготовителем не принимаются:
- при отсутствии гарантийного талона;
- в случае нарушения условий хранения, транспортирования, монтажа и эксплуатации машины;
- при нарушениях сроков технического обслуживания машины, установлен-
ных настоящим руководством. Заполнение раздела "Учет технического обслу­живания в период гарантийного срока" для работ, выполняемых согласно настоящему руководству, обязательно;
- в случае монтажа, наладки или ремонта машины организацией, не имею­щей договора с ОАО "Гродторгмаш", или его письменного разрешения на прове­дение вышеуказанных работ;
- при изменениях в конструкции машины, произведенных потребителем без разрешения изготовителя.
МПУ-700М 00.000РЭ
26
7 Свидетельство о приемке
Машина посудомоечная универсальная МПУ-700 №_____________ соответствует требованиям ТУ ВY 500059647.033-2010 "Машина посудомоечная универсальная МПУ-700М" и признана годной для эксплуатации.
Штамп ОТК
________________ Дата изготовления
8 Свидетельство об упаковывании
Машина посудомоечная универсальная МПУ-700 №______________ упакована Открытым акционерным обществом "Гродненский завод торгового машиностроения" согласно требованиям, предусмотренным в действующей тех­нической документации.
Штамп ОТК
______________ Дата
МПУ-700М 00.000РЭ
27
9 Учет технического обслуживания в период гарантийного срока
Таблица 5
Дата
Вид тех-
нического
обслужи-
вания
Краткое содержание
выполненных работ
Наименование пред-
приятия, выполнив-
шего техническое
обслуживание
Должность, фамилия
и подпись
выполнив-
шего работу
проверив-
шего работу
МПУ-700М 00.000РЭ
28
Продолжение таблицы 5
Дата
Вид тех-
нического
обслужи-
вания
Краткое содержание
выполненных работ
Наименование пред-
приятия, выполнив-
шего техническое
обслуживание
Должность, фамилия
и подпись
выполнив-
шего работу
проверив-
шего работу
МПУ-700М 00.000РЭ
29
Приложение А
Открытое акционерное общество
"Гродненский завод торгового машиностроения"
230023, Республика Беларусь, г. Гродно, ул. Тимирязева, 16
ТАЛОН №1 НА ГАРАНТИЙНЫЙ РЕМОНТ
1 Машина посудомоечная универсальная МПУ-700____ №________________
___________________________________________
месяц, год выпуска
Штамп ОТК
2 __________________________________________ дата продажи (поставки) изделия продавцом (поставщиком)
_________________
М.П. подпись
3 __________________________________________
дата ввода изделия в эксплуатацию
_________________
М.П. подпись
Выполнены работы ________________________ _________________________________________ _________________________________________ _________________________________________ _________________________________________
Исполнитель Владелец
________________ __________________ фамилия, имя, отчество подпись
___________________________________________________________________
наименование предприятия, выполнившего ремонт
________________________________________________
и его адрес
М.П. ________________________________________________
должность и подпись руководителя предприятия, выполнившего ремонт
Корешок талона №1
на гарантийный ремонт машины посуд
омоечной универсальной МПУ
-700
_____
Изъят ___________ 20 г. Выполнены работы ________________________
Исполнитель_____________ _________________________________________
подпись
__________________________________________
М.П.
---------------------------------------------------------------------------------------------------------
Линия отреза
МПУ-700М 00.000РЭ
30
МПУ-700М 00.000РЭ
31
Приложение А
Открытое акционерное общество
"Гродненский завод торгового машиностроения"
230023, Республика Беларусь, г. Гродно, ул. Тимирязева, 16
ТАЛОН №2 НА ГАРАНТИЙНЫЙ РЕМОНТ
1 Машина посудомоечная универсальная МПУ-700_____ №________________
___________________________________________
месяц, год выпуска
Штамп ОТК
2 __________________________________________ дата продажи (поставки) изделия продавцом (поставщиком)
_________________
М.П. подпись
3 __________________________________________
дата ввода изделия в эксплуатацию
_________________
М.П. подпись
Выполнены работы ________________________ _________________________________________ _________________________________________ _________________________________________ _________________________________________
Исполнитель Владелец
________________ __________________ фамилия, имя, отчество подпись
___________________________________________________________________
наименование предприятия, выполнившего ремонт
________________________________________________
и его адрес
М.П. ________________________________________________
должность и подпись руководителя предприятия, выполнившего ремонт
Корешок талона №2
на гарантийный ремонт машины посудомоечной универсальной МПУ
-700
_____
Изъят __________ 20 г. Выполнены работы ___________________
_____
Исполнитель_____________ _________________________________________
подпись
__________________________________________
М.П.
--------
-------------------------------------------------------------------------------------------------
Линия отреза
МПУ-700М 00.000РЭ
32
МПУ-700М 00.000РЭ
33
Приложение А
Открытое акционерное общество
"Гродненский завод торгового машиностроения"
230023, Республика Беларусь, г. Гродно, ул. Тимирязева, 16
ТАЛОН №3 НА ГАРАНТИЙНЫЙ РЕМОНТ
1 Машина посудомоечная универсальная МПУ-700_____ №________________
___________________________________________
месяц, год выпуска
Штамп ОТК
2 __________________________________________ дата продажи (поставки) изделия продавцом (поставщиком)
_________________
М.П. подпись
3 __________________________________________
дата ввода изделия в эксплуатацию
_________________
М.П. подпись
Выполнены работы ________________________ _________________________________________ _________________________________________ _________________________________________ _________________________________________
Исполнитель Владелец
________________ __________________ фамилия, имя, отчество подпись
___________________________________________________________________
наименование предприятия, выполнившего ремонт
________________________________________________
и его адрес
М.П. ________________________________________________
должность и подпись руководителя предприятия, выполнившего
Корешок талона №3
на гарантийны
й ремонт машины посудомоечной универсальной МПУ
-700
_____
Изъят ___________ 20 г. Выполнены работы ________________________
Исполнитель_____________ _________________________________________
подпись
__________________________________________
М.П.
---------------------------------------------------------------------------------------------------------
Линия отреза
Loading...
