Гранит В, Р-23, Р-24 programming guide

ЗАО САНТЭЛ

Программное обеспечение.

Раздел

4

Программы для

обслуживания

Гранит-Р23,

Гранит-Р24 и

Гранит-В.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ПО для обслуживания Р23, Р24 и В.

Версия 1.3x

 Сантэл

129085 Москва, проспект Мира 100

тел [phone] • факс [phone]

mail: [e-mail]

www: http://www.suntel.ru/

, [e-mail]

СОДЕРЖАНИЕ.

УСТАНОВКА “R23, R24 TOOLS 1.3”. ....................................................................................................................................................................... 3

ОПИСАНИЕ РАБОТЫ ПРОГРАММ ВХОДЯЩИХ В ПАКЕТ. .......................................................................................................................... 5

ПРОГРАММАТОР КАНАЛОВ. ...........................................................................................................................................................................................5

УНИВЕРСАЛЬНАЯ КОНСОЛЬ ......................................................................................................................................................................................... 13

АУДИО ПРОЦЕССОР...................................................................................................................................................................................................... 14

ПРОВЕРКА КОНСОЛИ. ...................................................................................................................................................................................................15

ПРОГРАММАТОР AT89S8252....................................................................................................................................................................................... 16

РАЗНОВИДНОСТИ ПРОТОКОЛА SD2DS. ........................................................................................................................................................... 17

ПРИНЦИПЫ ПРОТОКОЛА SD2DS002. .......................................................................................................................................................................... 17

ПРИНЦИПЫ ПРОТОКОЛА SD2DS003. .......................................................................................................................................................................... 17

ПРИНЦИПЫ ПРОТОКОЛА SD2DS004. .......................................................................................................................................................................... 17

ПРИНЦИПЫ ПРОТОКОЛА SD2DS005. .......................................................................................................................................................................... 18

СОГЛАШЕНИЕ ПО КОМАНДАМ. .................................................................................................................................................................................... 18

НАБОР ИСПОЛЬЗУЕМЫХ КОМАНД ДЛЯ RV-1.B002..................................................................................................................................................... 18

НАБОР ИСПОЛЬЗУЕМЫХ КОМАНД ДЛЯ RV-1.B003..................................................................................................................................................... 19

НАБОР ИСПОЛЬЗУЕМЫХ КОМАНД ДЛЯ RV-1.B004..................................................................................................................................................... 19

СОЕДИНИТЕЛЬНЫЕ КАБЕЛИ............................................................................................................................................................................... 21

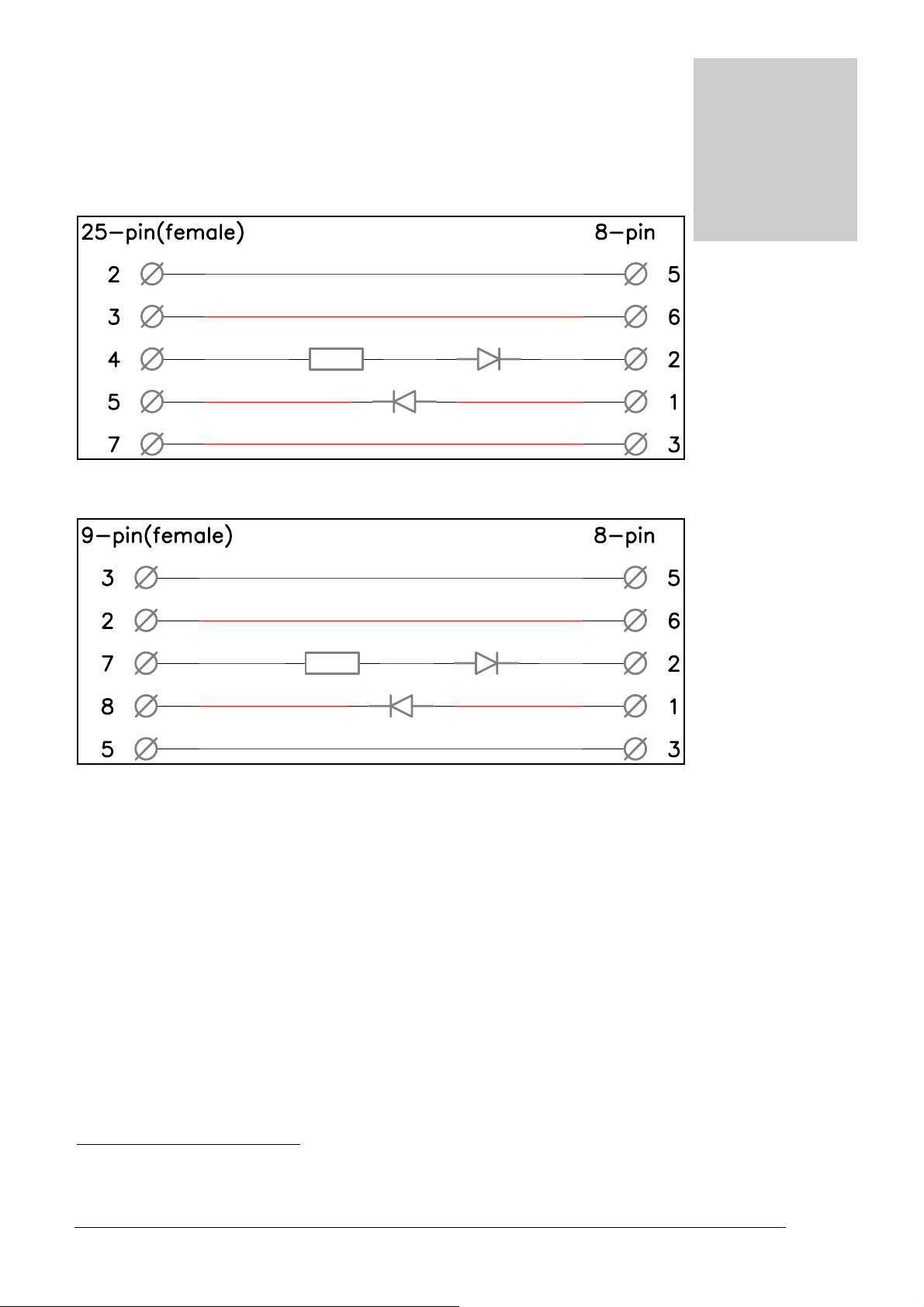

КАБЕЛЬ ДЛЯ УПРАВЛЕНИЯ ПРИЕМО-ПЕРЕДАТЧИКОМ ПО ПОСЛЕДОВАТЕЛЬНОМУ ПОРТУ. ....................................................................................... 21

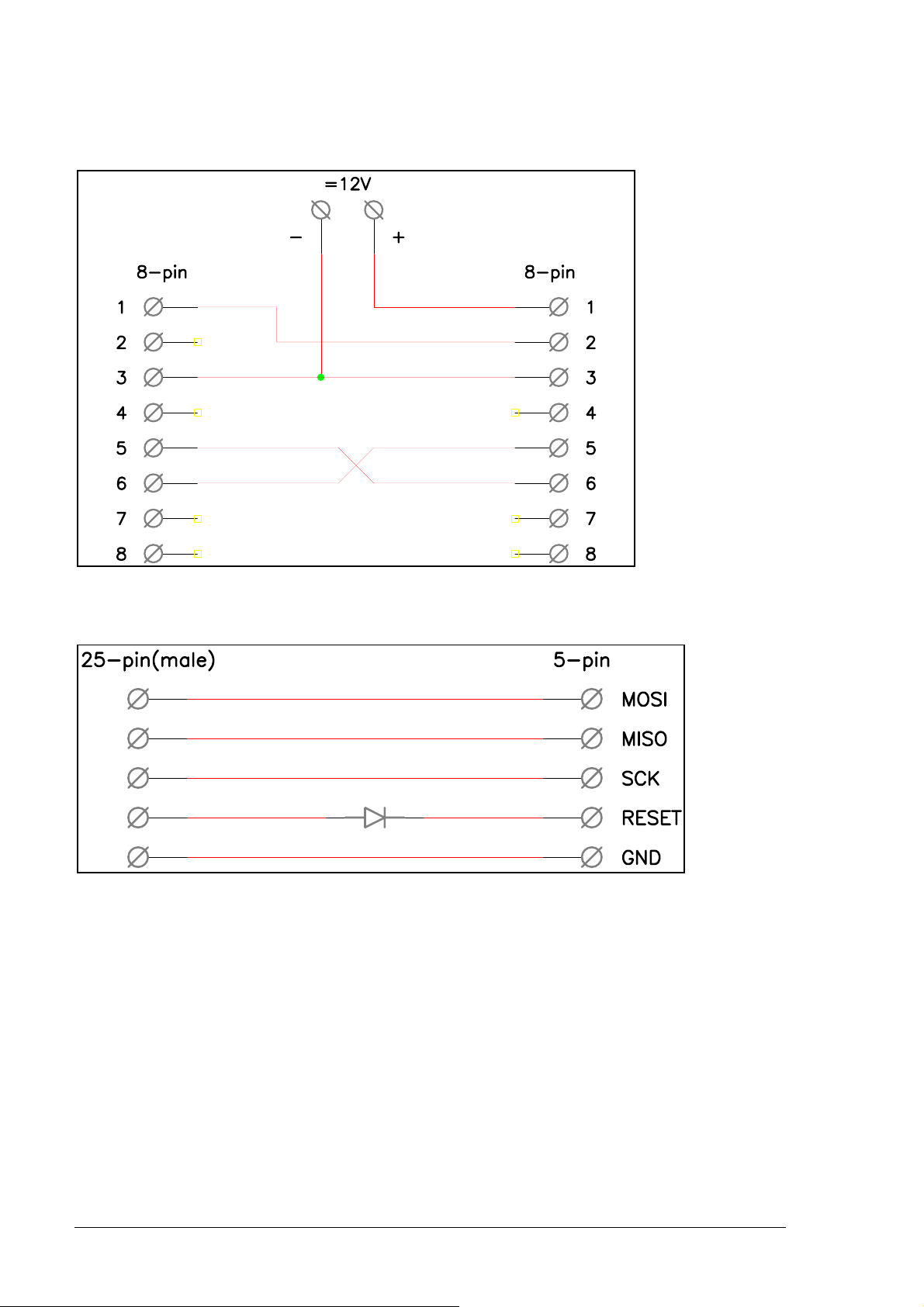

ПЕРЕХОДНИК ДЛЯ УПРАВЛЕНИЯ КОНСОЛЬЮ.............................................................................................................................................................. 22

КАБЕЛЬ ПРОГРАММИРОВАНИЯ AT89S8252................................................................................................................................................................ 22

ii

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

а

Установка “R23, R24 Tools 1.3”.

Дистрибутив поставляется на CD, либо на дискетах. Вставьте первую дискету в
дисковод или лазерный диск в привод CD-ROM и запустите setup.exe.

Глав

1

Заполните информацию о себе и компании. В качестве серийного номера введите «FREE».
Нажмите кнопку “Next”.

Выберете если нужно папку расположения программ и нажмите кнопку “Next”.

3

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Введите папку расположения программ в меню “Пуск/Программы” и нажмите кнопку “Next”.

Завершите установку нажав кнопку “Finish”.

4

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

а

Описание работы программ входящих в пакет.

В пакет программ “R23, R24 Tools 1.30” входят:

 Программатор каналов (PRV1.EXE).
 Универсальная консоль (CONTROL.EXE).
 Аудио Процессор (ABOX.EXE).
 Проверка консоли (RV1.EXE).
 Программатор AT89S8252 (PRGLPT.EXE).

Программатор каналов.

Для программирования каналов станции запустите «Программатор каналов».

Глав

2

Верхняя панель содержит следующие элементы управления:

Новые установки. По нажатию этой кнопки запускается мастер формирования

1

шаблона для новых установок радиостанции

Открыть файл. Загружает с диска файл настроек.

Записать файл. Запоминает на диск файл настроек.

Загрузить из приемопередатчика. Считывает с устройства текущие настройки.

Доступно при подключенном устройстве.

Загрузить в приемопередатчик. Записывает в устройство текущие настройки.

Доступно при подключенном устройстве.

Включение станции и ее инициализация.

Шаг изменения частоты в Гц. Этот параметр используется при установке частоты
канала.

Показать/спрятать неиспользуемые каналы на странице «Каналы».

Распечатать текущие параметры.

В строке состояния внизу окна отображается статус приемо-передатчика.

.

1

Диапазон частот новых настроек должен совпадать с диапазоном частот радиостанции.

5

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Подключение устройства.

Подключите приемопереданчик (8-контактный разъем “ПУ” на приемопередатчике)
через специальный шнур к последовательному порту компьютера, подайте питание на
приемопередатчик (ВНИМАНИЕ! Блок питания и компьютер должны иметь общую
землю, иначе могут выгореть порт в компьютере и/или интерфейс RS-232 в
приемепередатчике.), выберете номер порта на странице «Подключение» из списка в

поле «Порт». Нажмите кнопку . При этом на приемо-передатчик уже должно быть
подано питание. Во время инициализации на верхней панели появится кнопка
«Отмена» и индикатор, отображающий в процентах объем обмена информацией
компьютера и устройства. Обмен можно прервать, нажав кнопку «Отмена».

На первой странице «Подключение» можно выбрать название последовательного порта, к

2

которому подключено устройство

. Остальные компоненты только информативны. «+12В»

показывает после инициализации устройства наличие питающего напряжения3 (зеленый цвет –

4

есть напряжение, красный – нет). Диапазон частот

изменяется только при создании новых

установок, прочтении установок из файла или загрузки из устройства. Протокол всех действий
ведется в списке занимающим большую часть страницы.

2

Список доступных последовательных портов формируется при загрузке программы, поэтому если какой-либо процесс в

данное время работал с портом, то он будет отсутствовать в списке. В этом случае попытайтесь закрыть нужный вам порт
и перегрузите «Программатор каналов».

3

Некоторые кабели для программирования не поддерживают данную опцию.

4

Если диапазон частот установок, которые не соответствуют диапазону частот приемопередатчика, попытаются в него

записать, то возникнет ошибка при загрузке.

6

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Все “события” в списке протокола имеют разный статус:

Информация о позитивном действии или описательная.

Событие, которое влияет на установки приемо-передатчика, или не критические
ошибки.

Критическая ошибка, приведшая к прерыванию действия.

Вторая страница «Каналы» предназначена для индивидуальной настройки каналов.

Значения колонок таблицы слева на право:

1. Номер канала. Он отображается на индикаторе.

2. Частота приема.

3. Частота передачи.

4. Сдвиг кварца при пораженном канале.5.

5. Тон CTSS. Эта установка действует только тогда, когда в общих установках "CTSS"
равно "CTSS канала".

6. Номер банка сканирования, к которому принадлежит канал.

7. Номер тона.

8. Номер загрузки последовательности регистров аудиопроцессора.

9. Высокая мощность УВЧ. Т.е. мощность, на которой работает передатчик на данном
канале, если не выбрана опция “Текущая мощность”.

10. Блокировка выхода на передачу на данном канале.

11. Блокировка передачи на занятом канале.

12. Таймер. Включает таймер ограничения времени нахождения в передачи.

Все каналы делятся на используемые и неиспользуемые. Неиспользуемые каналы отображаются на
голубом фоне и их параметры недоступны для программирования. Используемые каналы – это

5

Пораженные каналы - это те каналы, на которых принимается сигнал, генерируемый самим приемопередатчиком, т.е. на

этом канале всегда включен приемный аудиотракт. Пораженный канал иногда можно исправить сдвигом частоты
кварцевого генератора.

7

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

рабочие каналы радиостанции. Чтобы используемый канал стал неиспользуемым нужно сделать
двойной щелчок мышкой на номере канала и наоборот.

Все частоты должны лежать в сетке 5кГц или 6,25кГц. Если введенная частота не удовлетворяет,
то она будет преобразована к ближайшей из текущего диапазона. Все остальные опции
позволяют выбрать только фиксированные значения. Установленный значок в колонках 4, 9-12
означает, что данная опция включена.

При нажатии правой кнопки мышки на номере канала он изменит цвет. Зеленый цвет означает,
что канал симплексный, т.е. при изменении частоты приема частота передачи станет такой же и

6

наоборот

.



Чтобы улучшить наглядность и упростить редактирование каналов используйте
кнопку . Она скроет или покажет неиспользуемые каналы.

 При вводе частоты выбирайте шаг изменения частоты из верхней панели равный шагу

каналов.

 При загрузке установок из файла или устройства симплексные каналы определяются

автоматически.

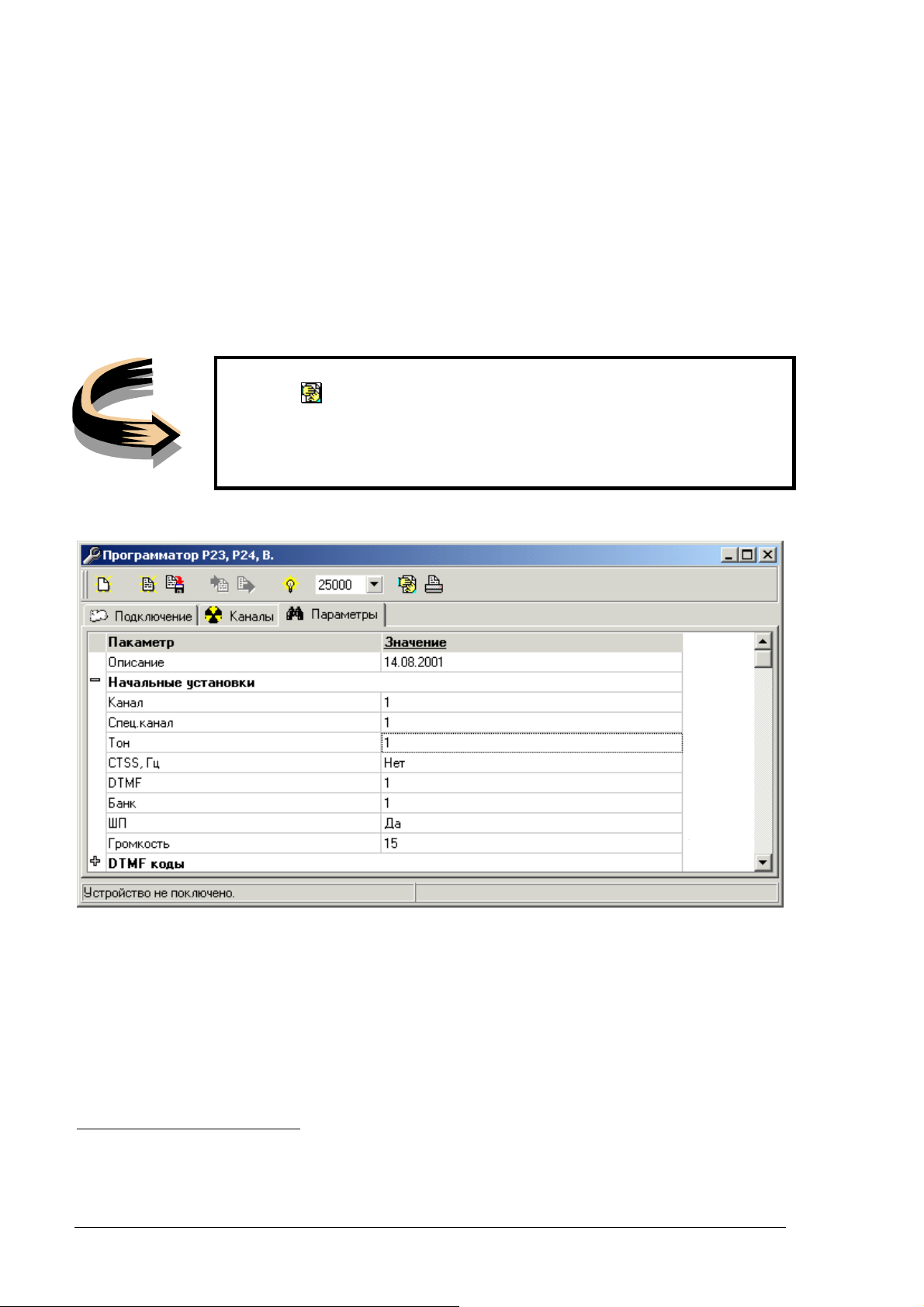

На третьей странице «Параметры» задаются установки радиостанции общие для всех каналов.

Значение опции «Описание» любая строка, информирующая о данных установках
радиостанции.

В группу «Начальные установки» входят:

⇒

"Канал". Канал, на который переходит станция при первом включении. Выбирается
из используемых каналов.

⇒

"Спец.канал". Номер спецканала. Применяется для быстрого перехода к данному
каналу и при приоритетном сканировании. Выбирается из используемых каналов.

⇒

"Тон". Номер текущего тона при первом включении.

6

Если до изменения канал был полудуплексным, то частота передачи и частота приема не станут автоматически равны.

Эта опция служит только для облегчения ввода данных.

8

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

"CTSS". Тон CTSS в Гц. Если выбрано “CTSS канала”, то для каждого канала свой

⇒

CTSS тон, иначе для всех одинаков и опция CTSS в установках каналов
игнорируется.

⇒

"DTMF". Номер текущей посылки DTNF при первом включении.

⇒

"Банк". Текущий банк сканирования при первом включении.

⇒

"ШП". Состояние шумоподавителя при первом включении.

⇒

"Громкость". Громкость при первом включении (0..15).

В группе «DTMF коды» задаются код доступа к телефонному интерфейсу и 9 телефонных
номеров. Может содержать до 9 символов: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 0, A, B, C, D, *, #. КД - это код
доступа к телефонному интерфейсу.

9

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

В группе «Вызывные тона» задаются 8 вызывных тонов в Гц (700-3000)7. 7 и 8 тон используется
для сигнала SOS.

В группе «Сканирование» задаются следующие параметры:

⇒

Приоритетное сканирование - это сканирование, которое после каждого канала
проверяет на наличие несущей на спецканале.

⇒

Если выбрана опция "Отображать спец.канал", то спецканал при сканировании
индицируется.

⇒

Если выбрана опция остановки на текущем канале, то при отмене сканирования
радиостанция останавливается на текущем канале сканирования, иначе на канале, с
которого начато сканирование.

⇒

Задержка при сканировании - это время отсутствия несущей на канале после которого
возобновляется сканирование. Если оно равно нулю, то сканирование после
обнаружения приема прекращается.

Раздел «Передача» определяет:

⇒

Опция "Мощность" задает выходную мощность УВЧ при первом включении станции.
Если выбрано "Определяется каналом", то мощность будет равна мощности, заданной
для каждого канала отдельно, и ее невозможно будет изменить с помощью консоли.

⇒

«Максимальное время нахождения в передаче» - это время непрерывного нахождения в
передаче, после которого станция автоматически прекращает излучать в эфир8.

⇒

«Минимальная пауза после принудительного отключения передачи» - это время, в
течение которого станция не может выйти в эфир после нахождения максимального
времени в состоянии передачи9.

7

Следует учесть, что частота тона может быть выбрана не произвольная, а из определенной таблицы. При вводе

значения тона он проверяется и заменяется на ближайший из допустимых значений.

8

Данная опция работает только на каналах, где включена опция таймера.

9

Данная опция работает только на каналах, где включена опция таймера.

10

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

В группе «Аудиотракт SA5753» определяется, как загружаются регистры аудиопроцессора. Через
запятую показаны регистры от 0 до 8 (см. документацию на микросхему SA5753). При
изменении регистров появляется диалоговое окно, где можно установить усиление
аттенюаторов в децибелах, включить или отключить фильтры:

Внимание! Изменение настроек аудиопроцессора имеет смысл проводить
только в крайних случаях. Это может быть необходимо для подключения
вместо консоли устройств пользователя (например устройство для пакетной
связи и др.). Если у Вас нет оборудования для проверки девиации, то
рекомендуется очистить флажок “Записывать настройки аудио” (системное
меню – Опции).

11

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Для вывода установок на текущий принтер используется кнопка . Отчет состоит из двух
страниц: общие установки и установки каналов.

В системном меню программы можно отключить печать общих установок и всплывающие
подсказки.

Запись в файл и чтение из файла установок радиостанции.

Запись в файл осуществляется нажатием кнопки

,

а чтение кнопкой . При этом
открываются стандартные окна чтения/записи. Стандартное расширение файлов
установок rv1.

Запись и чтение установок радиостанции.

Запись или чтение установок из устройства возможно только после подключения и
инициализации устройства при помощи кнопок и . Обмен можно прервать,

нажав кнопку «Отмена».

12

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Универсальная консоль

Для проверки станции запустите «Универсальную консоль».

Данная программа предназначена для проверки протокола обмена и управления
радиостанцией. Команды для RV-1.B004 описаны в приложении.

До включения приемопередатчика необходимо задать имя порта и скорость передачи данных.
Протокол можно изменить как до включения, так и после включения. Во втором случае
посылается команда смены протокола PRT. Включение осуществляется переключателем.

На панели «Состояние приемо-передатчика» отображается состояние, полученное при помощи
команд ST1, ST2 и ST3. Если флажки данных команд включены, то они посылаются в idle
режиме. Количество запросов отображается на нижней панели. Команды состояния
возвращают следующие данные:

 +12V. На приемопередатчик поступает +12В.
 Rx. Приемный аудиотракт включен.
 Tx. Станция в режиме передачи.
 SOS. Станция в режиме SOS (в течении 40 сек передается сигнал SOS, затем в

течении 40 сек станция находится в приеме).

 Сканирование. Станция находится в режиме сканирования.
 OSC. Сдвиг кварца.
 Min. Минимальная мощность при передаче.
 Max. Максимальная мощность при передаче.

13

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

 Канал. Текущий канал.
 DTMF. Текущая DTMF посылка.
 Громкость. Текущая громкость.
 Тон. Текущий вызывной тон.
 Банк. Текущий банк сканирования.
 Текущая частота.

Дополнительная информация:

 INT. Сигнал изменения состояния приемопередатчика.

 КСВ. Авария в антенне.

 Состояние маскиратора.

Посылка команд10 для приемопередатчика осуществляется с помощью кнопок, на которых они
написаны. Параметры для команд задаются с помощью SpinEdit. Все команды и ответы на них
(кроме ST1, ST2 и ST3) отображаются на поле в правом нижнем углу.

Аудио Процессор.

Программа предназначена для динамической настройки аудиопроцессора, т.е. для
лабораторных исследований при подключении нестандартного устройства.

При включении приемопередатчика (выключатель Off/On) из него считывается одно из
состояний (Аудио №0..№9) SA5753. Значение регистров отображается в шестнадцатеричном
виде.

С помощью мыши можно изменять параметра аттенюаторов и состояние ключей. Можно
изменить состояние приемопередатчика: прием/передача, номер текущего канала.

10

При посылке команд выхода в эфир необходимо чтобы на антенном входе бала нагрузка и источник питания

выдерживал мощность передачи.

14

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Проверка консоли.

Программа эмуляции приемо-передатчика. При подключении консоли через
специальный переходник позволяет отслеживать команды ею сформированные.

После открытия последовательного порта программа отвечает на команды ST1 и ST2 согласно
выбранным флажкам и параметрам. На остальные команды она отвечает OK0. Все команды,
кроме ST1 и ST2, протоколируются.

В группе «Настройка последовательного порта» устанавливаются имя порта, скорость обмена и
протокол. После включения светодиод «On» показывает, включила ли консоль приемо­передатчик.

Раздел «Текущие состояние» служит для задания “в ручную” состояния приемо-передатчика для
проверки адекватной реакции консоли.

15

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Программатор AT89S825211.

Программа предназначена для замены программы приемо-передатчика. Разъем для
программирования находится на плате CPU приемо-передатчика.

С помощью кнопок можно выбрать код как для сегмента программ (8k), так и для EEPROM
(2k), загрузить ее, проверить или прервать загрузку. При включенной опции "AutoVerify"
загружаемая программа проверяется автоматически, “Optimize” – память предварительно
очищается, “Lock” – защита от чтения.

При необходимости программируемое устройство нужно включить по кабелю через
последовательный порт. Название порта можно задать.

11

Для работы программы под Windows NT/2000 необходимо установить драйвер DLPortIO (port95nt.exe).

16

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

а

Разновидности протокола SD2DS.

Принципы протокола SD2DS002.

1. Мнемоника всех команды состоит из 3 латинских букв в верхнем регистре.

2. Команда может содержать только 3 байта (6 HEX символов) в качестве
параметра.

3. Все команды должны заканчиваться 0xD.

4. Символы ‘=’, ‘ ‘ и 0xA игнорируются.

5. После выполнения команды устройство возвращает, если нужно, ответ

6. Символ ‘$’ – обнуляет командный процессор устройства.

7. Если устройство передает дамп памяти, то предварительно должно послать строку
“SIZXXXX”, где XXXX – размер сообщения. После передачи данных посылается байт

контрольной суммы (0 ⊕ b1 ⊕ … b

Принципы протокола SD2DS003.

1. Мнемоника всех команды состоит из 3 латинских букв в верхнем регистре.

2. Команда может содержать только 3 байта (6 HEX символов) в качестве параметра.

3. Все команды должны заканчиваться 0xD.

4. Символы ‘=’, ‘ ‘ и 0xA игнорируются.

5. Символ ‘$’ – обнуляет командный процессор устройства.

6. Перед любой посылкой стоит заголовок, состоящий из 2-х байт (индификатор
принимающего устройства и индификатор посылающего устройства).

7. Должен реализовываться принцип “handshaking”. На каждую команду должен прийти

ответ. Если ответ не пришел через определенное время, то сообщение считается
потерянным.

8. Если устройство передает дамп памяти, то предварительно должно послать строку
“SIZXXXX”, где XXXX – размер сообщения. После передачи данных посылается байт

контрольной суммы (0 ⊕ b1 ⊕ … b

XXXXXX

XXXXXX

13

)

)14.

.

12

.

Глав

3

Принципы протокола SD2DS004.

1. Мнемоника всех команды состоит из 1 байта (кроме '$').

2. Команды 0..63 не содержат параметров, 64..127 содержат 1 байт, 128..191 содержат 2
байта и 192..255 содержат 3 байта в качестве переменных.

3. После выполнения команды устройство возвращает, если нужно, ответ15.

4. Символ ‘$’(36, 0x24) – обнуляет командный процессор устройства. Т.е. для
гарантированного обнуления нужно послать “$$$”.

5. Если устройство передает дамп памяти, то предварительно должно послать дамп
“[191]XX”, где XX – размер сообщения. После передачи данных посылается байт

контрольной суммы (0 ⊕ b1 ⊕ … b

12

Желательно соблюдать правило “handshaking”.

13

Этот пункт может быть не реализован.

14

Этот пункт может быть не реализован.

15

Желательно соблюдать правило “handshaking”.

16

Этот пункт может быть не реализован.

XXXXXX

)16.

17

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Принципы протокола SD2DS005.

1. Мнемоника всех команды состоит из 1 байта (кроме '$').

2. Команды 0..63 не содержат параметров, 64..127 содержат 1 байт, 128..191 содержат 2
байта и 192..255 содержат 3 байта в качестве переменных.

3. Символ ‘$’ (36, 0x24) – обнуляет командный процессор устройства. Т.е. для
гарантированного обнуления нужно послать “$$$$$”.

4. Перед любой посылкой стоит заголовок, состоящий из 2-х байт (индификатор
принимающего устройства и индификатор посылающего устройства).

5. Должен реализовываться принцип “handshaking”. На каждую команду должен прийти

ответ. Если ответ не пришел через определенное время, то сообщение считается
потерянным.

6. Если устройство передает дамп памяти, то предварительно должно послать дамп
“[191]XX”, где XX – размер сообщения. После передачи данных посылается байт

контрольной суммы (0 ⊕ b1 ⊕ … b

Соглашение по командам.

XXXXXX

)17.

В качестве ответа на команду посылается либо “OK0”, либо 0, 64, 128 или 192 с нужным
количеством параметров.

Набор используемых команд для RV-1.B002.

Мнемоника Параметр Действие Точка входа

ST1

ST2

CHU XX - значение Перестройка на XX каналов вверх ChannelUp
CHD XX - значение Перестройка на XX каналов вниз ChannelDown
CHN XX - значение Перестройка на XX канал. Channel
VLU XX - значение Увеличение громкости на XX VolumeUp
VLD XX - значение Уменьшение громкости на XX VolumeDown
VOL XX - значение Громкость XX. Volume

TON XX - значение

CTN XX - значение

SQW Изменение состояния шумодава Sqwl

SQL XX - значение Изменение состояния шумодава Sqwl2

PWR Изменение мощности УВЧ SetPWR

SOS XX - значение Mayday!!!! StSOS

SCN XX - значение

STX XX - значение On/Off передачи Trans

DTM XX - значение Передает XX-ую посылку DTMF набора StartDTMF

SAV Записывает текущие установки в EEPROM. Store
STN XX - значение Установка текущего тона. SetCTone
SBN XX - значение Установка текущего банка. SetCBank
SDT XX - значение Установка текущей DTMF посылки. SetCDTMF
SCC XX - значение Установка номера спецканала. SetCС
SCR Вкл./выкл. Маскиратора. Scrambl

CCH Перестройка на спецканал. СChannel

PRT XX - значение

STR

Возвращает “OK0XXYY”, где XX – значение
канала, а YY
Возвращает “OK0XYZQRR”, где X – текущий
тон, Y – громкость, Z – банк сканирования, Q –
набор DTMF кода, RR - зарезервировано.

XX=01 включает вызывной тон и передачу;
XX=00 выключает вызывной тон и передачу
XX=01 включает текущий вызывной тон и

передачу; XX=00 выключает текущий
вызывной тон и передачу

Сканирование XX банка. Выключается любой
другой командой

Изменение текущего протокола. 02 –
SD2DS002, 03 – SD2DS003. Ответ возвращается
в старом протоколе.
Пустая команда. Используется для
синхронизации включения устройств и/или
выключения сканирования.

18

– состояние.

GetState

GetState2

Tone

CurTone

Scanning

ChProt

StartOK

17

Этот пункт может быть не реализован.

18

0 бит - максимальная мощность, 1 – минимальная мощность, 2 – передача, 3 – SOS, 4 – приемный аудиотракт включен,

5 - сканирование.

18

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Набор используемых команд для RV-1.B003.

Мнемоника Параметр Действие Точка входа

ST1

Возвращает “OK0XXYYZZ”, где XX – значение
канала, а YY

19

и ZZ20 – состояние.

GetState

Возвращает “OK0XYZQRR”, где X – текущий

ST2

тон, Y – громкость, Z – банк сканирования, Q –

GetState2

набор DTMF кода, RR - CTSS.

ST3

Возвращает “OK0XXXXXX”, где XXXXXX –
текущая частота в сотнях Гц.

GetState3

CHU XX - значение Перестройка на XX каналов вверх ChannelUp
CHD XX - значение Перестройка на XX каналов вниз ChannelDown
CHN XX - значение Перестройка на XX канал. Channel
VLU XX - значение Увеличение громкости на XX VolumeUp
VLD XX - значение Уменьшение громкости на XX VolumeDown
VOL XX - значение Громкость XX. Volume

TON XX - значение

XX=01 включает вызывной тон и передачу;
XX=00 выключает вызывной тон и передачу

Tone

XX=01 включает текущий вызывной тон и

CTN XX - значение

передачу; XX=00 выключает текущий

CurTone

вызывной тон и передачу

SQW Изменение состояния шумодава Sqwl

SQL XX - значение Изменение состояния шумодава Sqwl2

PWR Изменение мощности УВЧ SetPWR

SOS XX - значение Mayday!!!! StSOS

SCN XX - значение

Сканирование XX банка. Выключается любой
другой командой

Scanning

STX XX - значение On/Off передачи Trans

DTM XX - значение Передает XX-ую посылку DTMF набора StartDTMF

SAV Записывает текущие установки в EEPROM. Store
STN XX - значение Установка текущего тона. SetCTone
SBN XX - значение Установка текущего банка. SetCBank
SDT XX - значение Установка текущей DTMF посылки. SetCDTMF
SCC XX - значение Установка номера спецканала. SetCС

CCH Перестройка на спецканал. СChannel

Изменение текущего протокола. 02 –

PRT XX - значение

SD2DS002, 03 – SD2DS003. Ответ возвращается

ChProt

в старом протоколе.
Пустая команда. Используется для

STR

синхронизации включения устройств и/или

StartOK

выключения сканирования.

SCR Вкл/Выкл. Маскиратора. Scrambl

Установка текущего тона CTSS (1-38;255 –

SCT XX - значение

отключить CTSS; 0 – CTSS определяется

SetCTSSTone

установками канала).
Сдвиг кварца. 0 бит – значение сдвига, 1 –
запись в EEPROM текущего канала, 2 –

OSC XX - значение

инверсия (0 бит игнорируется), 3 – запись в

SetOSC
EEPROM текущего значения (остальные биты
игнорируются).

Набор используемых команд для RV-1.B004.

Мнемоника Параметр Действие Точка входа

ST1

Возвращает “OK0XXYYZZ”, где XX – значение
канала, а YY

21

и ZZ22 – состояние.

GetState

Возвращает “OK0XYZQRR”, где X – текущий

ST2

тон, Y – громкость, Z – банк сканирования, Q –

GetState2

набор DTMF кода, RR - CTSS.

19

0 бит - максимальная мощность, 1 – минимальная мощность, 2 – передача, 3 – SOS, 4 – приемный аудиотракт

включен, 5 – сканирование, 6 – сдвиг частоты кварца, 7 – состояние ШП.

20

0 бит – спец канал, 1 – плата CTSS установлена, 2 – тон, 3 – пауза при сканировании, 4 - маскиратор.

21

0 бит - максимальная мощность, 1 – минимальная мощность, 2 – передача, 3 – SOS, 4 – приемный аудиотракт

включен, 5 – сканирование, 6 – сдвиг частоты кварца, 7 – состояние ШП.

22

0 бит – спец канал, 1 – плата CTSS установлена, 2 – тон, 3 – пауза при сканировании, 4 – маскиратор, 5 – авария

антенны.

19

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ST3

CHU XX - значение Перестройка на XX каналов вверх ChannelUp
CHD XX - значение Перестройка на XX каналов вниз ChannelDown
CHN XX - значение Перестройка на XX канал. Channel
VLU XX - значение Увеличение громкости на XX VolumeUp
VLD XX - значение Уменьшение громкости на XX VolumeDown
VOL XX - значение Громкость XX. Volume

TON XX - значение

CTN XX - значение

SQW Изменение состояния шумодава Sqwl

SQL XX - значение Изменение состояния шумодава Sqwl2

PWR Изменение мощности УВЧ SetPWR

SOS XX - значение Mayday!!!! StSOS

SCN XX - значение

STX XX - значение On/Off передачи Trans

DTM XX - значение Передает XX-ую посылку DTMF набора StartDTMF

SAV Записывает текущие установки в EEPROM. Store
STN XX - значение Установка текущего тона. SetCTone
SBN XX - значение Установка текущего банка. SetCBank
SDT XX - значение Установка текущей DTMF посылки. SetCDTMF
SCC XX - значение Установка номера спецканала. SetCС

CCH Перестройка на спецканал. СChannel

PRT XX - значение

STR

SCR Вкл/Выкл. Маскиратора. Scrambl

SCT XX - значение

OSC XX - значение

Возвращает “OK0XXXXXX”, где XXXXXX –
текущая частота в сотнях Гц.

XX=01 включает вызывной тон и передачу;
XX=00 выключает вызывной тон и передачу
XX=01 включает текущий вызывной тон и

передачу; XX=00 выключает текущий
вызывной тон и передачу

Сканирование XX банка. Выключается любой
другой командой

Изменение текущего протокола. 02 –
SD2DS002, 03 – SD2DS003. Ответ возвращается
в старом протоколе.
Пустая команда. Используется для
синхронизации включения устройств и/или
выключения сканирования.

Установка текущего тона CTSS (1-38;255 –
отключить CTSS; 0 – CTSS определяется
установками канала).
Сдвиг кварца. 0 бит – значение сдвига, 1 –
запись в EEPROM текущего канала, 2 –
инверсия (0 бит игнорируется), 3 – запись в
EEPROM текущего значения (остальные биты
игнорируются).

GetState3

Tone

CurTone

Scanning

ChProt

StartOK

SetCTSSTone

SetOSC

20

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

а

Соединительные кабели.

Кабель для управления приемо-передатчиком по последовательному порту23.

Кабель для 25 контактного разъема COM порта (Р23):

Глав

4

R1

10k

Кабель для 9 контактного разъема COM порта (Р23):

R1

10k

VD2

VD2

VD1

VD1

23

Линия ведущая на 1 контакт 8-контактного разъема необязательна.

21

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Переходник для управления консолью.

Схема переходника для отладки консоли к кабелю:

К компьютеру

К консоли

Кабель программирования AT89S8252.

Схема кабеля для программирования по LPT:

2

10

3

VD1

4

18

22
