Вязьма ВО-15, ВО-15П User guide

МАШИНА

СТИРАЛЬНО-ОТЖИМНАЯ

«ВЕГА»

ВО-15

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ВО-15.00.00.000 РЭ

ВНИМАНИЕ!

При работе машины, находиться против загрузочного люка

НЕ РЕКОМЕНДУЕТСЯ.

ВНИМАНИЕ!

на передней стенке, после этого повернуть ручку замка крышки люка вверх.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ:

на паропеноотводе.(см.п.6.1.11)

Модель

Артикул

Описание

стирально-отжимная машина с электронагревом, с
нержавеющими облицовками

стирально-отжимная с электронагревом, с
окрашенными облицовками

стирально-отжимная машина с паровым нагревом, с
нержавеющими облицовками

стирально-отжимная машина с паровым нагревом, с
окрашенными облицовками

Внимание!

технологических комплексах.

Для открывания крышки люка освободить от фиксации замок!

Для этого отжать ось фиксатора, вставив отвертку в отверстие

эксплуатация машин при отсутствии вытяжной вентиляции

Настоящий документ знакомит обслуживающий персонал с конструкцией,

принципом действия и эксплуатацией машины.

Ввиду того, что конструкция машины и отдельные комплектующие ее

части постоянно совершенствуются, в машине могут быть изменения,
не отраженные в настоящей документации.

Изменения, влияющие на эксплуатацию и техническое обслуживание

машины, оформляются в виде вкладышей.

Завод не несет ответственности за надежность работы машины при
несоблюдении потребителем требований настоящего руководства по эксплуатации
и отсутствии в руководстве по эксплуатации сведений о проведенном техническом
обслуживании, неисправностях при эксплуатации, изменениях в конструкции, и о
замене составных частей.

Настоящий документ является руководством при монтаже, эксплуатации и
обслуживании стирально-отжимной машины ВО-15

Для управления процессом обработки белья машина оснащена
электронным контроллером управления.

Внимательно изучите техническое описание на контроллер!

ВО-15

ВО-15П

Оборудование не предназначено для использования в мобильных (передвижных)

Машина стирально-отжимная «Вега» ВО-15 и ВО-15П соответствует

требованиям технического регламента Таможенного союза:

- «О безопасности машин и оборудования» ТР ТС 010/2011, утвержденного

решением комиссии Таможенного союза №823 от 18.10.2011г. и признана годной к
эксплуатации

ВО-15.22241

ВО-15.22341

ВО-15П.22241

ВО-15П.22341

1

Сертификат соответствия № ТС RU С-RU.МТ15.В.0006.

Норма

ВО-15

ВО-15.22341)

ВО-15П

ВО-15.22341)

ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ

Машина

Ширина, мм

930

Глубина, мм

935

Высота, мм

1330

Высота загрузки, мм

575

Внутренний барабан

Диаметр, мм

650

Глубина, мм

450

Объем барабана, дм

2

%5

%10

+

−

Диаметр загрузочного отверстия, мм

372

ТЕХНОЛОГИЧЕСКИЕ ПАРАМЕТРЫ

Номинальная загрузочная масса, кг, не более

-объёмный модуль 12 дм3 /кг

12.5

Частота вращения барабана, об/мин

-стирка

47

-окончательный отжим

908

Фактор разделения (G-фактор)

-стирка

0,7…0,9

-окончательный отжим

300

- «О безопасности низковольтного оборудования» ТР ТС 004/2011,

«Электромагнитная совместимость технических средств» ТР ТС 020/2011
Декларация о соответствии ТС № RU Д-RU.ММ06.В.00569.

1. НАЗНАЧЕНИЕ СТИРАЛЬНО-ОТЖИМНОЙ МАШИНЫ

Машина стирально-отжимная ВО-15 (далее именуемая «машина»)

промышленного назначения максимальной загрузочной массой 15кг белья,
предназначена для стирки, полоскания, отжима и растряски белья из различных
видов тканей, в соответствии с действующими «Правилами технологической
обработки белья на прачечных предприятиях», подключенных к производственной
электросети. Машина периодического действия, односекционная, с торцевой
загрузкой и выгрузкой белья.

Вид климатического исполнения для районов с умеренным климатом – УХЛ 4

по ГОСТ 15150.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ Таблица 1.

Наименование показателя,

единица измерения

(ВО-15.22241

(ВО-15П.22241

-объёмный модуль 10 дм3 /кг

2

150

15

Продолжение табл. 1.

Норма

ВО-15

ВО-15.22341)

ВО-15П

ВО-15.22341)

Вид обогрева

Электрический

Паровой

Остаточная влажность, %, не более

50

Удельный расход воды, дм3/кг*

17

Удельный расход пара, дм3/кг*

—

0.9

Удельный расход электроэнергии, кВт · ч/кг*

0.3

0.04

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Подключение к питающей сети, В

3 фазы + изолированная нейтраль

Напряжение питающей сети, В

380±10%

Частота, Гц

50

Номинальная мощность, кВт

-электродвигателя привода

-элементов нагрева

15

—

ПРИСОЕДИНИТЕЛЬНЫЕ ПАРАМЕТРЫ

Вода холодная, горячая

Давление в подводящей магистрали, МПа

0,2…0,4

Входное сечение впускных клапанов горячей и
холодной воды, мм

Входное сечение системы смыва моющих
(холодная вода), мм

Пар

Давление в подводящей магистрали, МПа

—

0,2…0,4

Входное сечение клапана подачи пара, мм

—

Dу15 (½")

Слив

Выходной диаметр сливного патрубка, мм

50

Жидкие моющие

Количество патрубков, шт

6

Диаметр присоединительных патрубков, мм

8

УСТАНОВОЧНЫЕ ПАРАМЕТРЫ

Масса машины, кг, не более

437

435

Болт крепления машины (анкерный болт)

4шт. М12**

Максимальная статическая нагрузка
(с бельем и водой), Н

Удельная максимальная динамическая нагрузка
(при установившемся режиме отжима), Н/м

Частота динамической нагрузки, Гц

15.15

Наименование показателя,

единица измерения

(ВО-15.22241

Dу15 (1/2")

Dу20 (¾")

(ВО-15.22241

2.2

2

* Удельные расходы указаны для программы «Стирка 60

(2 стирки + 3 полоскания).

** дополнительно см. п. 6.1.5

5462

1200

о

С цветное»

3

2.2. ХАРАКТЕРИСТИКА ПОДШИПНИКОВ КАЧЕНИЯ (табл.2 и рис.9).

№ пози-

ции по

№ под-

Номер

Основные

Обозначение

Кол-во

16

3610

ГОСТ5721-75

50х110х40

ВО-15.02.03.000

1

17

3612

ГОСТ5721-75

60х130х46

ВО-15.02.03.000

1

Номер позиции по Рис.3

Наименование и

обозначение

Номер стандарта

Количество

4

Ремень ХРZ-1700

ISO 4184

«OPTIBELT»

2

Номер

Таблица 2.

Рис.9

позиции
по рис.9

шипни-

ков

стандарта

размеры, мм

сборочной

единицы

подшипников

на машину

2.3 ХАРАКТЕРИСТИКА РЕМНЕЙ (табл.3 и рис.3).
Таблица 3.

2.4 ХАРАКТЕРИСТИКА УПЛОТНЕНИЙ (табл. 4 и рис.9).

Наименование и обозначение

Номер стандарта и

обозначение по чертежу.

Таблица 4.

Количе-

ство

20

25

18

4

Манжета армированная
BAUMX7 75FKM585
50-70-8
Манжета армированная
BAUMX7 75FKM585
60-85-8

Уплотнение торцовое
CP.3.058.461KK

Фирма

SIMRIT

Фирма

SIMRIT

ТУ 3639-01-47247216-02

1

1

1

2.5 ХАРАКТЕРИСТИКА ЭЛЕКТРООБОРУДОВАНИЯ (табл. 5 и рис.6).

Количество на

изделие, шт.

ВО­15П

А1

Контроллер управления

КСОМ-1.3

─ 1 ─ 1

А1.1

Панель операторская

MT6050iV

─ 1 ─ 1 А1

Контроллер управления

МСУ-402

1 ─ 1

─

А2

Инвертор «INVT»
380В 2,2 кВт

CHF100A-2R2G-4
1

1 1 1

А3

Фильтр 10A/380В

NF1-010

1

1 1 1

ВК1

Термистор

К276/12к/А3

1

1 1 1

E1-E3

Электронагреватель трубчатый
220В, 5кВт

ТЭН 47488201000

BACKER

3 3 ─

─

FU1

Предохранитель с вставкой
плавкой ВП 2Б-1В 2,5А

ASK-2LD-220

1

1 1 1
KM3

Контактор 230В 18А

КМИ-11811

1 1 ─

─

М1

Электродвигатель
380В 2,2кВт 1500 об/мин

АИР90L4 У3

1

1 1 1

QF1

Выключатель автоматический

ВА47-29С40

1

1 ─

─

QF1

Выключатель автоматический
400В 50Гц 16А

ВА47-29С16

─ ─ 1

1

QF2

Выключатель автоматический

ВА47-29С10

1 1 1

R

Резистор

300Вт 100 Ом

1 1 1 1 S1, S2

Микровыключатель

MN-5161

2 2 2 2 Y1

Электромагнит 220В 50Гц

ЭМД-1120 У3

1 1 1

1

Y2,Y3

Клапан электромагнитный

Ду15 220В

8240200.9101.23050
G1/2 BUSCHIOST

2 2 2 2 Y4

Клапан электромагнитный
220В Ду15

8532200.9152.23050
G1/2 BUSCHIOST

─ ─ 1

1

Таблица 5.

ВО-15

Наименование и краткая

Обозначение по схеме

400В 50Гц 40А

характеристика

Тип

ВО-15.22341

ВО-15.22241

ВО-15П.22341

ВО-15П.22241

400В 50Гц 10А

1

5

Y5

Клапан электромагнитный

MDP90,

209/00256/00

1 1 1 1 Y6-Y8

Клапан электромагнитный
50Па-10МПа

КЭН-3

1 1 1

1

Масса в 1 шт. г

ВО-15

15.22241)

ВО-15П

15П.22241)

Выключатель
автоматический

ВА47-29 С40

1

1,5

-

Выключатель
автоматический

ВА47-29 С16

1 - 1,5

Выключатель
автоматический

ВА47-29 С10

1

1,5

1,5

Демпфер виброгасящий

RD-12-280-185 60N SUSPA

4

ПРИМЕЧАНИЕ.

1. Обозначение в табл. 5 соответствует схеме электрической принципиальной.

2.6. СВЕДЕНИЯ О СОДЕРЖАНИИ СЕРЕБРА (табл.6).

Таблица 6.

Наименование Обозначение

2.7.

ИНДИВИДУАЛЬНЫЕ ОСОБЕННОСТИ ИЗДЕЛИЯ (табл.7)

Наименование Обозначение Кол-во в изделии

6

Кол-во в

изделии

(ВО-

(ВО-

Итого: 3,0 3,0

Таблица 7.

3. КОМПЛЕКТНОСТЬ

Обозначение

по рис.1

Наименование

Количество

10

Рама

1

3

Блок барабанов

1

23

Облицовки 1 1

13

Дозатор

21

Панель управления

1

ВО-15
ВО-15.22341

Машина стирально-отжимная

1

ВО-15.22241

ВО-15П
ВО-15П.22241

ВО-15П.22341

ВО-15.00.00.000 РЭ

Руководство по эксплуатации на

1

СD-диск

Руководство по эксплуатации на

КСОМ 1.3

1

-

Управляющие программы для СМ

контроллер МСУ-402 и КСОМ 1.3)

1

ВО-15.00.01.001

Шайба

2
М12х75.56.019
ГОСТ 7798-70

Болт

2

М12.6.019

Гайка ГОСТ 5915-70

2

3.1. КОМПЛЕКТ ПОСТАВКИ (табл.8)

Обозначение Наименование Количество

Таблица 8.

машину (настоящий документ)

контроллеры, руководство по
эксплуатации на ЧП, редакторы
программ стирки для МСУ-402 и

с ЖМ (приложение к РЭ на

ПРИМЕЧАНИЕ.

1.Запасные части поставляются за отдельную плату;

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

4.1СОСТАВ МАШИНЫ (табл.9 и рис.1).
Таблица 9.

7

4.2. ОПИСАНИЕ КОНСТРУКЦИИ. (Рис.1.)

4.2.1. Основу машины составляют два горизонтально и концентрично
расположенных цилиндрических барабана: внутренний (1) и наружный (2),
вставленные один в другой. Вместе с дополнительными узлами и деталями,
связанными между собой, они составляют основной элемент машины - подвесную
часть или блок барабанов (3).

К торцам наружного барабана крепятся стенки: задняя (4) с опорой (5)
внутреннего барабана и передняя (6) с крышкой люка (7), закрывающей отверстия
для загрузки и выгрузки белья.

4.2.2. Главным рабочим органом машины является внутренний барабан (1),
закрепленный на валу (8) опоры (5). Вращение внутреннего барабана
осуществляется от электродвигателя (9) через клиноременную передачу.

4.2.3.Блок барабанов (3) (подвесная часть) соединяется со стойками
рамы(10) через пружинные подвески (11) и амортизаторы (12), служащие опорой
подвесной части машины.

4.2.4.Подача в барабан моющих средств, активных добавок и
вспомогательных средств осуществляется через дозатор (13) и ёмкость (19).

4.2.5.Подача горячей и холодной воды, а также пара производится из
централизованных сетей прачечной через электрические клапана (14,15,16).

4.2.6. Спуск отработанной жидкости из машины в канализацию
производится при помощи сливного клапана (17).

4.2.7.Конструкция машины обеспечивает автоматическое выполнение всех
технологических операций обработки белья различной степени загрязненности с
помощью контроллера управления (20). Возможно создание и сохранение в памяти
контроллера управления более 10 программ обработки белья с последующим
редактированием при необходимости.

4.2.8. Эффект стирки в машине достигается путем переваливания белья в
стиральном растворе гребнями реверсивно вращающегося перфорированного
внутреннего барабана. Создающееся при этом трение между слоями белья, а также
трение белья о стенки барабана при интенсивном орошении его через перфорацию,
обеспечивают отстирывание загрязненного белья.

Эффект отжима происходит за счет выдавливания жидкости из белья

центробежной силой.

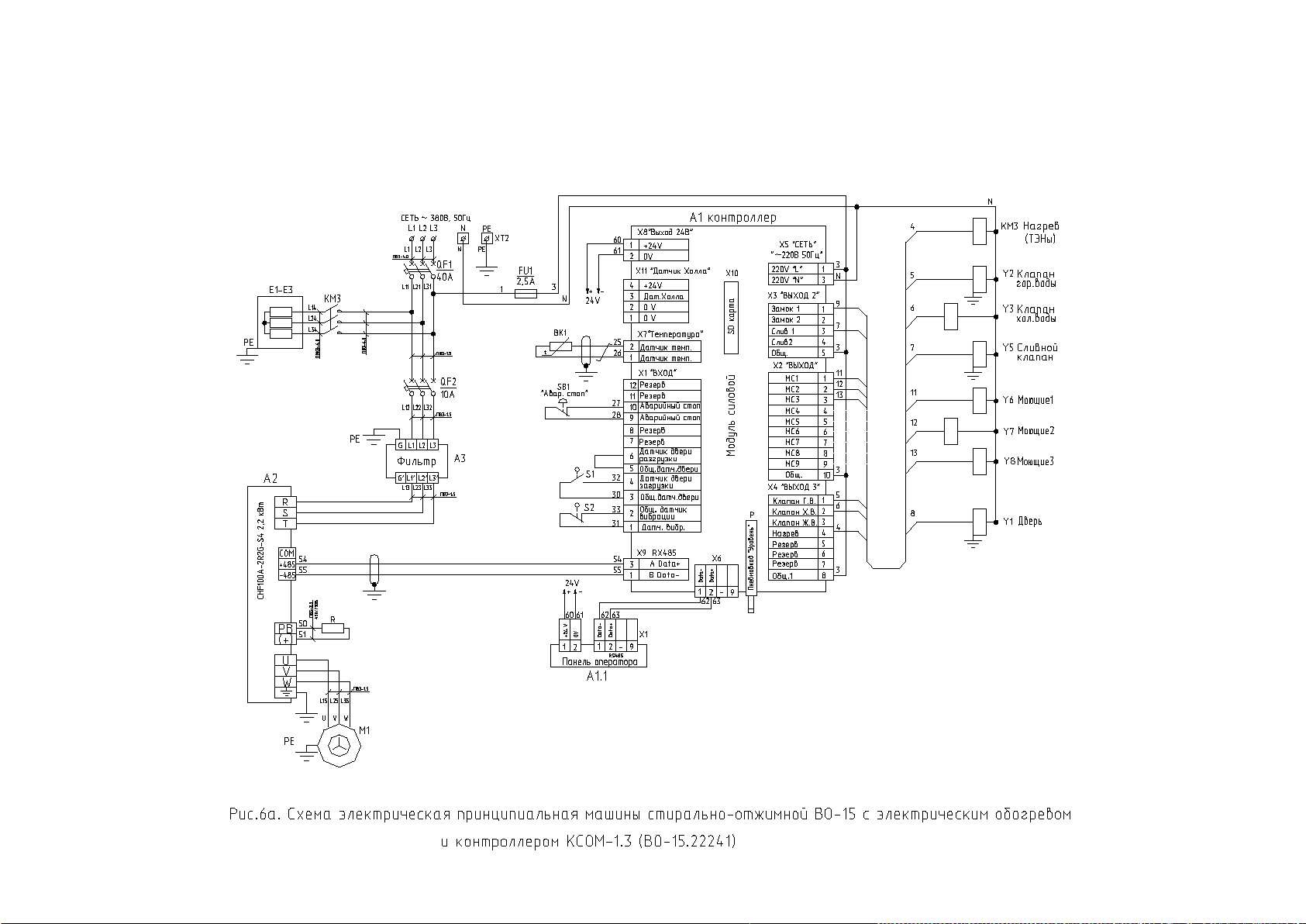

4.3.ОПИСАНИЕ РАБОТЫ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ (рис.6).

4.3.1. Подача напряжения питания осуществляется выключателем QF1.
Загорается подсветка панели оператора, сигнализирующая о наличии напряжения
питания.

4.3.2. Пуск машины осуществляется нажатием кнопки «Пуск» на панели
оператора А1.1.

4.3.3. Управление процессом обработки белья осуществляется автоматически
при помощи котроллера А1.

4.3.4. Фильтр А3 осуществляет подавление помех.

8

4.3.5.Частотный преобразователь А2 осуществляет двойное

преобразование энергии: выпрямляет напряжение 380В, 50Гц и инвертирует его
в 3-х фазное напряжение изменяемой частоты, что обеспечивает изменение
направления и скорости вращения двигателя. Управление скоростью
электродвигателя осуществляется с клемм преобразователя А2 контроллером А1
в соответствии с выбранной программой обработки белья.

4.3.6. Тормозное сопротивление R обеспечивает рассеивание энергии

инерции барабана во время торможения. Тормозное сопротивление включено в
звено постоянного тока.

4.3.7. Контроллер А1 осуществляет управление исполнительными

механизмами:

• клапаном горячей воды (Y2);

• клапаном холодной воды (Y3);

• клапаном подачи моющих средств-1 (Y6);

• клапаном подачи моющих средств-2 (Y7);

• клапаном подачи моющих средств-3 (Y8);

• клапаном слива (Y5);

4.3.8. Измерение температуры моющего раствора производится термистором

ВК1.

4.3.9. Микропереключатель S1 и электромагнит Y1 исключают пуск машины
с открытой крышкой загрузочного люка и блокируют закрытый люк.

4.3.10. Микропереключатель S2 осуществляет остановку машины при
неравномерно разложенном белье и возникновении недопустимой вибрации
машины.

4.3.11. Аварийный останов машины осуществляется нажатием кнопки SB1
«АВАР. СТОП» в любой момент программы, при этом:

• снимается задание частоты, приводной двигатель останавливается;

• клапаны закрываются, сливной клапан открывается.

4.3.12. Открывание крышки загрузочного люка осуществляется нажатием
кнопки «Дверь» на дисплее контроллера, при этом электромагнит Y1 срабатывает и
открывает замок крышки люка.

4.4 УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ (Рис. 1, 2,5, 8)

4.4.1. Рама (10) (Рис.1) машины представляет собой сварную конструкцию,
выполненную из профильных материалов, и служит основанием машины и
опорой блока барабанов (3) (подвесная часть). Угловые стойки (22), изготовленные
из листового материала, крепятся на раму и служат для крепления
исполнительного оборудования и облицовок (23).

4.4.2. Внутренний барабан (1) (Рис.2) представляет собой тонкостенный
сварной цилиндр с задней стенкой (2), горловиной (3) и гребнями (4). Обечайка (5)
барабана перфорирована, что способствует высокому эффекту отстирываемости
и отжима белья. Жесткая задняя стенка (2) своей ступицей(11) крепится
болтами(12) через шпонку (10) на валу (6) опоры.

4.4.3. Вал (6) (Рис.2.) опирается на два радиальных сферических
роликовых подшипника,(8,9) смонтированных в корпусе опоры (7), закреплённой

9

на задней стенки (22) наружного барабана (20). Уплотнительным узлом,
предотвращающим попадание моющего раствора в подшипники, является
торцовое уплотнение (13).

Течь жидкости из отверстия в корпусе опоры (7) – сигнал о неисправности

торцового уплотнения. Конструкция узла предусматривает замену изношенных
деталей, подшипников, уплотнения и манжет (Рис. 9, п.10.4).

4.4.4. Привод вала (6) (Рис.2) с барабаном(1) осуществляется от
электродвигателя (14) через клиноремённую передачу (15,16,17). Электродвигатель
установлен на подмоторной плите (18), пазы которой позволяют регулировать
натяжение ремней, перемещая её по шпилькам (19).

4.4.5.Наружный барабан (20) (Рис.2) изготовлен из нержавеющей стали
служит кожухом внутреннего барабана (1) и резервуаром для стиральной жидкости.
К барабану(20) крепятся стенки: передняя (21) и задняя (22). В передней стенке
(21) имеется отверстие для загрузки и выгрузки белья, которое закрывается
крышкой люка (23).

4.4.6.Крышка люка (7) (Рис.1) вращается на осях кронштейнов (24)и
надежно запирает загрузочное отверстие барабанов. Замок-ригель (26) имеет
механическую (27)и электрическую блокировку (28). Стекло позволяет следить
за процессом стирки. Плотность прижима крышки люка регулируется
резиновым уплотнением.

4.4.7.В верхней части обечайки наружного барабана (20)(Рис.2)
предусмотрен патрубок (28) для отвода пара и избыточной пены, образующейся в
процессе стирки, соединённый с ёмкостью(19)(Рис.1). Выходящий из емкости
патрубок (паропеноотвод) необходимо соединить с вытяжной вентиляцией (см.
Рис. 5 и п.6.1.11).

4.4.8.Нижний патрубок(29)(Рис.2) наружного барабана соединен рукавом со
сливным клапаном (17)(Рис1) (нормально открытого типа), установленным на раме

(10).

4.4.9. Для подачи моющих средств предусмотрен дозатор (Рис.8),
выполненный из нержавеющей стали. Корпус дозатора (1) разделен на ячейки, в
которые вставляются порционные кружки (2). Смыв сухих моющих средств на
каждую технологическую операцию обработки белья производится водой через
электроклапан (4). Смыв жидких средств, подаваемых от внешних дополнительных
дозирующих насосов через штуцеры(8) емкости(7) осуществляется
электроклапанами подачи воды (5) (6) (задается программой).

4.4.10 Подача воды (рис.8) через клапаны (4, 5, 6) и моющего раствора
из дозатора или емкости ведется самотеком посредством соединительных рукавов.
Контроль необходимого уровня и температуры раствора выполняет контроллер
управления (20) (Рис.1).

4.4.11. В машине предусмотрены два вида подогрева моющего раствора:
электрический или паровой. Электроподогрев осуществляют электронагреватели
(27)Рис.2), расположенные между обечайками внутреннего и наружного
барабанов. Подача пара в барабан осуществляется от паровой магистрали через
электроклапан (16) (Рис.1) посредством соединительного рукава.

4.4.12. Подвеска (11) (Рис.1) представляет собой пружинный блок и
выполняет функцию опорного и гасящего вибрацию узла. Для устранения

10

вибрационных моментов в машине предусмотрены виброгасящие амортизаторы

в надежности запирания замка крышки люка блокирующим механизмом.

(12). В конструкции машины предусмотрен микропереключатель (29),
отключающий машину при превышении допустимой амплитуды колебаний
подвесной части.

4.4.13. Панель управления (21) (Рис.1) представляет цельную металлическую

конструкцию. На панели смонтированы приборы электрической схемы.

Управление технологическим процессом обработки белья ведется

автоматически контроллером управления (20), установленном на передней верхней
облицовке. Аварийная кнопка (34) расположена слева от контроллера управления.

4.4.14. Вращающиеся части привода и проемы между стойками закрыты

облицовками (23). (Рис.1).

4.4.15. Для фиксации подвесной части при транспортировке предусмотрены
фиксирующие кронштейны (30,31, 32) (Рис.1).

5. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

5.1.Техническое обслуживание разрешается производить лицам, прошедшим

специальный курс обучения по эксплуатации и обслуживанию машин и имеющим
квалификационную группу по технике безопасности не ниже третьей.

5.2. На прачечной в доступном месте, недалеко от машины, должна быть

вывешена инструкция по безопасному обслуживанию машины.

5.3. Перед эксплуатацией, после установки машины, убедиться:

- в надежности крепления машины;

- в надежности заземления машины (болт заземления на заднем уголке рамы

машины);

- в отсутствии фиксирующих элементов подвесной части машины к раме

(болтовое соединение кронштейнов);

- в надежности крепления облицовок;

- в исправности машины;

-

5.4. Категорически запрещается:

• оставлять работающую машину без присмотра;

• нарушать режим технологической обработки белья;

• работать без световой сигнализации машины;

• работать без ограждений вращающихся частей машины;

• подавать воду в разогретый без воды барабан (аварийная ситуация);

• работать с неисправным фиксатором замка крышки люка;

• загружать в барабан белье, более номинальной загрузочной массы;

• работать с неисправной блокировкой крышки люка;

• производить ремонтные работы при включенной машине и без

указательных табличек «НЕ включать! Идет ремонт!»;

• работать при открытой дверке дозатора.

5.5. Сопротивление изоляции между токоведущими частями и корпусом

машины должно быть не менее 1 МОм.

5.6. Запрещается эксплуатация машины при отсутствии вытяжной

вентиляции на паропеноотводе.

5.7. Запрещается открывать крышку люка при наличии воды в барабане.

11

5.8. В конце смены, при всех видах обслуживания и ремонтов отключить
машину от электропитания, магистралей пара и воды.

5.9. Запрещается работать с неисправным датчиком вибрации.

5.10. В электросхеме предусмотрены следующие защиты и блокировки:

• защита от токов короткого замыкания и перегрузок;

• блокировка работы с открытой крышкой люка;

• блокировка возможности открытия крышки люка до полного останова

внутреннего барабана и слива воды;

• блокировка включения клапана пара или электронагревателей при

отсутствии воды в барабане ;

• защита от повышенной вибрации при отжиме.

6. ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ

6.1. ПОРЯДОК УСТАНОВКИ

6.1.1. Машина распаковывается и освобождается от тары. Проверяется
комплектность согласно раздела 3 настоящего руководства по эксплуатации.

6.1.2. Распакованная машина подлежит внешнему осмотру с целью
выявления возможных повреждений при транспортировке.

6.1.3. Перед монтажом машину очистить от консервационной смазки, снять
облицовки.

6.1.4. При выборе места установки машины необходимо выдержать нормы
ширины проходов для нормальной эксплуатации и обслуживания машины.

6.1.5. Машина устанавливается на ровной горизонтальной поверхности пола
или стальной промежуточной раме, требования к которым должны удовлетворять
статической и динамической нагрузкам машины (см. табл1).

Крепление машины должно осуществляться анкерными болтами (к полу) или

болтами (к раме) диаметром не менее, указанным в «Основных технических
данных» (п.2.1 табл.1.)

Требования к полу (фундаменту) и к глубине залегания анкерных болтов

должны удовлетворять «Пособию к СНиП 2.09.03 по проектированию анкерных
болтов».

6.1.6. Канализационная труба должна находиться ниже уровня сливного
патрубка. Сливной патрубок должен подсоединяться к канализационной сети
прачечной рукавом внутренним диаметром не менее 50 мм.

6.1.7. После установки машина должна быть присоединена к электрической,
паровой и водопроводной сетям.

6.1.8. Подвод холодной и горячей воды (Рис.5) осуществить путем
соединения входных патрубков машины с соответствующими магистралями
прачечной, обеспечив герметичность мест соединения. (Элементы соединения в
комплект поставки не входят).

После проведения сварочных работ произвести продувку трубопроводов

пара и воды.

6.1.9. На водяных магистралях предусмотреть угловые сетчатые фильтры
соответствующего типоразмера (в комплект поставки не входят) с размером ячейки
не более 300 мкм.

12

6.1.10. На паровой магистрали перед машиной установить манометр с

красной чертой на 0,4 МПа (4 кгс/см

2

). Предусмотреть запорный вентиль для

перекрывания подачи пара на машину

6.1.11. Патрубок паропеноотвода соединить с вытяжной вентиляцией трубой

(Ду, не менее 50 мм.)

6.1.12 Для управления внешними дозирующими устройствами необходимо
подключить их к соответствующим управляющим выходам контроллера (см. схему
принципиальную рис.6а и 6б), используя входящие в комплект поставки разъёмы, а
также провода сечением 0,5 - 1,5 мм

2

(в комплект поставки не входят).

Внимание!

Выходы контроллера для управления дозирующими устройствами

рассчитаны на напряжение 220В и ток нагрузки не более 1,5А. При

подключении насосов с другими характеристиками, необходимо использовать

промежуточные электромагнитные реле соответствующего типоразмера.

Внимание!

Для обеспечения надежной работы контроллера управления
необходимо строго соблюдать требования к электросети, указанные табл.1, а
также не подключать на одной линии с машиной электрические устройства,

создающие помехи (сварка, электрокотлы, эл.нагреватели).

Внимание!

Установка и эксплуатация машины разрешается только в помещениях,

в которых обеспечивается токовая нагрузка на провода и аппараты

защиты не менее 100А.

6.1.13. Монтаж электрической части выполнять в соответствии
с электросхемой (Рис.6). Подсоединение машины к электрической сети
производится от распределительного щита прачечной к главному
автоматическому выключателю (33) (Рис.1), предварительно пропустив кабель
через отверстие в облицовке, четырехжильным кабелем с сечением жил не менее 4

2

для машины с паровым обогревом и 10 мм

мм

2

для машины с электрическим

подогревом. Для защиты от механических повреждений кабель проложить в
металлорукаве или трубе.

Внешние устройства отключения питания (выкл. автоматы) – 40А – для

машин с электронагревом и 16А – для машин с паровым нагревом.

Провода, кабели, трубы и рукава в комплект поставки не входят.
Машину заземлить, используя болт заземления на раме в соответствии с

требованием ПУЭ.

6.1.14. Отсоединить фиксирующие транспортные кронштейны, освободив
подвесную часть машины.

Внимание!

Перед работой машины снять все фиксирующие

транспортные кронштейны ( 30, 31, 32) (см. Рис. 1)

13

Что проверяется, методика проверки

Технические требования

1.Сопротивление изоляции

Должно быть не менее 1 МОм

2.Сопротивление между заземляющим

рамы).

Не должно превышать 0,10м

3.Проверить крепление проводов к

концах электронагревателей

Провода должны быть надежно

допускается их ослабление.

4.Состояние затяжки резьбовых сое-

тующих изделий – визуально.

Ослабленные резьбовые соединения

5.Натяжение клиноременной
передачи - динамометр.

При необходимости натянуть. Рис.2,3.
п.4.4.4; п.6.2.5.

6.Исправность привода машины

двигателя на холостом ходу.

Привод должен работать плавно,

7.Отсутствие перекосов и заеданий

Вал должен легко вращаться.

Запрещается работать на машине, не сняв фиксирующие

транспортные кронштейны!

6.1.15. Установить облицовки (23) на раму.

6.2 ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ

6.2.1. Перед началом работы необходимо ознакомить обслуживающий

персонал с настоящим руководством по эксплуатации на машину и на контроллер
управления, обучить правилам эксплуатации и уходу за машиной.

6.2.2. При подготовке к работе сделать тщательный осмотр частей и

механизмов машины в соответствии с табл.10, 11 и произвести смазку машины
в соответствии с табл.12 и рис.4.

6.2.3. После подготовки машины к работе она должна проработать на

холостом ходу в течение 1-1,5 часов. Затем необходимо провести испытание
машины в эксплуатационных условиях в соответствии с типовым технологическим
процессом.

Порядок операции, режим стирки, требование к обработке белья должны

соответствовать действующим "Правилам технологического процесса обработки
белья в прачечных".

По окончании испытания составить акт испытания и приемки машины и

выслать заводу в том случае, если будут обнаружены дефекты.

ПЕРЕЧЕНЬ ОСНОВНЫХ ПРОВЕРОК ТЕХНИЧЕСКОГО СОСТОЯНИЯ
Таблица 10.

токоведущих частей.

болтом и доступной металлической
частью изделия. (Болт заземления
электродвигателя, шкафа управления,

клеммам электрооборудования и на

динений, деталей, узлов и комплек-

проверить проворачиванием его
вручную и посредством электро-

14

см.пункт 6.2.4.

см. пункт 6.2.4.

закреплены к клеммам, не

затянуть.

без рывков, стука

Что проверяется, методика проверки

Технические требования

вала внутреннего барабана – визуально

8.Исправность работы сливного
клапана - визуально.

В закрытом состоянии
не должно быть течи

9. Исправность и регулировка

микропереключателя на вибрацию.

Зазор между уголком и упором

не более 15мм.

10.Исправность и надежность запи-
рания замка крышки люка – визуально.

Отсутствие течи, легкость запирания,
срабатывание блокировки.

11.Исправность и надежность подвески.

Отсутствие шума и стука, одинаковая
осадка винтовых пружин.

12.Исправность и надежность

Поверхности обечайки, гребней,

барабана не должно превышать 2мм.

13.Отсутствие парения и течи в местах
соединения рукавов,
термодатчика и трубки датчика уровня.

Парение и течь не допускается.

14. Крепление блока барабанов

к стойкам рамы.

Болтовые соединения должны быть

15. Работа дозатора

Смыв моющих. Легкость

закрывания двери.

микропереключателя должен быть

соединений отдельных частей и деталей
внутреннего барабана, провисание
внутреннего барабана - визуально.

крышки загрузочного люка не должны
иметь трещин, заусенцев, щелей.
Провисание горловины внутреннего

в месте установки

к подвескам. Крепление подвесок

6.2.4. Измерение сопротивления между заземляющим болтом и доступной
прикосновению металлической токоведущей частью изделия, которая может
оказаться под напряжением, проводить мостом переменного или постоянного тока
с пределом измерения 10

-6

– 106 Ом. Один щуп прибора подсоединить к болту

заземления, вторым поочередно касаться любой металлической части конструкции,
на которой установлены элементы электрооборудования. Измерение величины
сопротивления изоляции проводится на готовом изделии при обесточенных цепях,
снятых плавких предохранителях, между проводами силовых цепей, а также между
проводами и нетоковедущей металлической частью. Сопротивление изоляции
измеряется мегаомметром на 500 В.

6.2.5. Натяжение ремней проверять по прогибу ветви под воздействием силы
Q (см. рис.3).

6.2.6. Появление в элементах привода люфтов, которые не удается устранить
заменой подшипников, негерметичность наружного барабана в результате
коррозии обечайки, служат признаками предельного состояния и определяют
необходимость проведения капитального ремонта машины.

7. ПОРЯДОК РАБОТЫ

затянуты

опрокидывания кружек, надежность

15

Перед пуском произвести осмотр машины и убедиться в ее исправности.

Убедиться в наличии электроэнергии, воды и пара в магистралях. Расположение
органов управления изображено в руководстве по эксплуатации контроллера.

7.1. Включить главный выключатель, расположенный на верхней задней
облицовке машины, при этом на дисплей контроллера управления начинают
выводиться информационные сообщения – контроллер находится в режиме
самотестирования и загрузки ПО (программное обеспечение).

7.2. Открыть крышку загрузочного люка, предварительно нажав кнопку

» на дисплее контроллера (см. соответствующее РЭ на контроллер).

«

7.3. Произвести загрузку белья в барабан, при этом не допускать загрузку в

машину белья более чем указано в технических данных. Также не рекомендуется
загрузка менее 80% от номинальной загрузки белья (см. табл.1).

ВНИМАНИЕ!

• загружать белье только в расправленном виде;

• не допускать попадания твердых предметов в барабан;

• не допускать попадания белья под дверь загрузочного люка при закрывании;

• при стирке белья из деликатных (шелк, капрон и др.) и махровых тканей

рекомендуем применять специальные мешки для защиты белья от возможных
повреждений.

7.4. Закрыть крышку люка, надежно зафиксировав ее.

7.5. Заполнить кружки дозатора (рис.8) средствами для обработки белья в
необходимом количестве на каждую операцию в соответствии с выбранной
программой.

При использовании внешних дозирующих устройств жидких моющих

необходимо в соответствующую программу стирки внести изменения в
соответствующую операцию (шаг программы с указанием номера насоса (4÷9) и
времени его работы (см. РЭ на контроллер))

7.6. Выбрать управляющую программу (УП). Управляющие программы

разделены на две группы:

1 ÷ 10 – «заводские» (см. ПРИЛОЖЕНИЕ к РЭ контролера управления);
11 ÷ 99 (КСОМ1.3), 11 ÷ 50 (МСУ-402) – разрабатываемые и вводимые

потребителем (см. РЭ контролера управления).

Все программы (1 ÷ 99 / 1 ÷ 50) могут быть изменены потребителем.

Для выбора УП необходимо войти в меню «ПРОГРАММЫ» (КСОМ-1.3) или
«ВВОД УП» (МСУ-402), кнопками «V» «Λ» выбрать необходимую УП. Порядок
выбора УП и операций подробно описан в РЭ контроллера.

Для использования программ стирки, хранящихся на SD-карте:

• Вставьте SD-карту, содержащую программы (тип карты SD HC – для

КСОМ1.3 или SD – для МСУ-402), в слот карт-ридера (расположен
на панели управления, рядом с операторской панелью);

• Нажать кнопку «ПРОГРАММЫ» для входа в меню выбора

программ;

• Выбрать вкладку «SD-карта»;

• Выбрать нужную программу, нажать кнопку «ВЫБРАТЬ».

16

ПРИМЕЧАНИЕ: Имеется возможность копирования программ с SD-карты в
память контроллера и наоборот.
Подробнее – см. РЭ на контроллер.

ЗАПРЕЩАЕТСЯ:

1. Применять для стирки моющие средства с повышенной химической

активностью, а также превышать концентрацию моющего раствора в
барабане, установленные технологическим регламентом по обработке белья.

2. Замачивать белье в барабане стиральной машины.

7.7. Нажать кнопку «СТАРТ» (КСОМ-1.3) или нажать два раза кнопку « »
(МСУ-402), на дисплее/пульте контроллера и программа начнёт выполняться. На
дисплее будет отображаться ход выполнения программы.

7.8. Выполнение УП прекращается автоматически при её завершении.

В случае необходимости можно остановить выполнение программы стирки,

нажав кнопку «СТОП».

Далее можно:

Машины с контроллером КСОМ-1.3:

• продолжить выполнение программы, нажав кнопку «СТАРТ»;

• открыть загрузочный люк наружного барабана, нажав на дисплее кнопку

«ДВЕРЬ »

(« ») . При наличии воды в барабане необходимо ее слить в ручном

режиме или выбрав шаг программы «Слив».

7.9. Аварийный останов машины производится нажатием на красную

грибовидную кнопку «Авар. стоп». Для продолжения работы машины отжать
кнопку «Авар.стоп», повернув её по часовой стрелке.

После отжатия кнопки «Авар.стоп» выбрать программу и шаг, с которой

будет продолжена работа. Нажать кнопку «СТАРТ».

7.10. По окончании выполнения программы машина остановится, и на
дисплее отобразится надпись о завершении выполнения УП. Для разблокировки

замка люка необходимо нажать кнопку «ДВЕРЬ»
дверцу люка, повернув ручку против часовой стрелки.

(« ») на дисплее и открыть

Машины с контроллером МСУ-402:

• продолжить выполнение программы, нажав кнопку « »

• открыть загрузочный люк, для этого необходимо выйти в главное меню и

нажать кнопку

« »

• продолжить выполнение программы с другого шага, выбрав его кнопками

"─" или "+" и затем нажав «

».

7.9. Аварийный останов машины производится нажатием на красную
грибовидную кнопку «АВАРИЙНЫЙ СТОП». Для продолжения работы машины
необходимо отжать кнопку «АВАРИЙНЫЙ СТОП», повернув ее по часовой
стрелке.

17

Войти в рабочий режим, установить программу и шаг (см. п.п. 7.6, 7.7), с

Материалы и

проведения работ

ЕЖЕСМЕННО

а) перед началом работы проверить:

- уровень масла в корпусе опоры

по контрольной пробке

(см.рис.9)

визуально

- зазор между уголком и упором

датчика вибрации

не более 15 мм

линейка

- работу сливного клапана

герметичность

визуально

- по показаниям манометров
давление в магистралях

воды 0,2-0,4МПа.
пара 0,2-0.4 МПа

визуально

-наличие посторонних предметов
во внутреннем барабане

отсутствие

визуально

- работу привода на холостом ходу

плавность хода,

натяжение ремней.

- надежность работы блокирующего
микропереключателя

остановка машины при
открытой крышке

- работу замка крышки люка

надежное закрывание

б) в конце смены:

- выгрузить белье, слить воду из

которого будет продолжена работа. Нажать кнопку «

».

7.10. По окончании программы машина остановится, и на дисплее отразится

надпись об успешном выполнении УП. Для разблокировки замка люка нажать

кнопку

« » контроллера и открыть дверцу люка, повернув ручку против часовой

стрелки.

7.11. Выгрузить белье из машины в тележку.
Для обработки следующей партии белья повторить операции 7.3-7.11.

ПРИМЕЧАНИЕ: в перерывах между циклами и в конце смены крышка

загрузочного люка должна быть открыта.

7.12.По окончании работы выполнить пункт 8.1.б.

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8.1. Для надежной бесперебойной работы машины производите техническое

обслуживание в соответствии с табл.11.
Таблица 11

Содержание работ и порядок их

проведения

Технические требования

инструменты

необходимые для

(26) в корпусе опоры

18

отсутствие шума и стука,

Материалы и

проведения работ

машины, крышку люка оставить

автоматический выключатель;

-очистить от осадка кружки дозатора

-очистить от грязи и накипи барабан;

- насухо протереть все части машины

Ветошь

ЕЖЕНЕДЕЛЬНО

-проверить натяжение ремней

см. пункт 6.2.5 и рис.3

Набор гаечных

-проверить работу электорклапанов,

-проверить сообщаемость

внутренней полости опоры

-отверстие Ø4 в пробке

удалить следы смазки

и грязи

Проволока

-проверить затяжку шкивов,

Набор гаечных

-проверить внутренние поверхности

Отсутствие трещин,

Визуально

-проверить состояние стекла крышки

Чистое без накипи и

Ветошь

-проверить герметичность между

Отсутствие течи и

Гаечные ключи

-произвести очистку от пыли

Отсутствие пыли и

Кисть, пылесос

-проверять контакты

Отсутствие окислов и

Надфиль

Содержание работ и порядок их

проведения

открытой; выключить

Технические требования

инструменты

необходимые для

клиноременной передачи; проверить
чистоту канавок шкивов и
состояние ремней;

при необходимости прочистить их.

с атмосферой.

двигателя, амортизаторов,
пружинных подвесок; при
необходимости подтянуть резьбовые
соединения

внутреннего барабана;

люка

крышкой люка и горловиной
наружного барабана

ЕЖЕМЕСЯЧНО

(27) (Рис. 9) должно быть
свободно от смазки и
грязи;

-

заусенцев, щелей

грязи, трещины
не допускаются

парения

ключей;

динамометр;

ветошь;

Ø 2-3 мм

ключей

и монтировка

охлаждающих вентиляторов
частотного преобразователя

электроаппаратуры

очесов

пригара

19

-проверять крепление проводов на

клеммах элементов электрообору-

Провода должны быть

Отвертка,

Материалы и

проведения работ

-замерять сопротивление изоляции

Величина сопротивления

Мегаомметр

- замерять сопротивление между

Мост

-проверять состояние пружинных

равномерность осадки

Визуально

Состояние опоры внутреннего

Легкость хода при

Визуально

-проверять состояние

герметичность

Визуально

Пози-

Наименование

Кол-

ки

Наименование

Способ

Перио-

смазки

1.

Подшипники

1

ЦИАТИМ-203

Вручную

1 раз/6 мес.

2.

Оси крышки

2

Масло веретенное

Вручную

1 раз в мес.

дования, на подсоединении ТЭНов
на подключении в клеммной коробке
электродвигателя

-проверять состояние ТЭНов.

надежно закреплены к
клеммам, не допускается
их ослабление

Отсутствие накипи

гаечные ключи

См.п.10.5

Содержание работ и порядок их

проведения

электрических цепей

Технические требования

не менее 1,0 МОм

инструменты

необходимые для

на 500 В

(см.пункт 6.2.4.)

заземляющим болтом и металличес-

переменного тока

кой частью (см. пункт 6.2.4.)

подвесок и амортизаторов.

барабана

соединительных рукавов

пружин, надежность
крепления

вращении вала,
отсутствие стука,
Шума, отсутствие течи
через отверстие в
корпусе опоры (Рис.9).

8.2. Смазку машины производите согласно таблице (табл.12)и схеме смазки рис.4.

Таблица 12.

ции

схеме

по

узлов и точек

смазки

точек
смаз-

вала электро­двигателя

люка

20

во

смазочных материалов

и номер стандартов на

ГОСТ 8773-73

ГОСТ 1642

них

смазки

дичность

проверки и

замены

Пози-

ции

Наименование

Кол-

ки

Наименование

Способ

Перио-

смазки

3.

Ось затвора

Вручную

1 раз/ мес.

4.

Ось

2

Литол 24- МЛи 4/12-3

Вручную

1 раз/ мес.

5.

Чашка

8

Литол 24- МЛи 4/12-3

Вручную

1 раз/ мес.

6.

Подшипники

2

Масло ТМ5-18

Вручную

Ежедневный

машины

Наименование

признаки

сложности

1. При нажатии кнопки

не работает

См. РЭ контроллера.

II

2. Появление стука и

корпуса опоры.

Недопустимый износ в

Разобрать опору и

см.п.10.4.

II

3. Парение и течь в

Износ уплотняющих

Разобрать клапан и

устройства

II

по

схеме

узлов и точек

смазки

во

точек
смаз-

смазочных материалов

и номер стандартов на

них

смазки

дичность

проверки и

замены

крышки люка

фиксатора и

1 Литол 24- МЛи 4/12-3

ГОСТ 21150-87

ГОСТ 21150-87

ригель

подвески

опоры
внутреннего
барабана

ГОСТ 21150-87

ГОСТ 17479-85

(кл.SAE 85W-90)

0,09 л

контроль;
замена масла
через 1000
часов работы

ПРИМЕЧАНИЕ Смазочные материалы, не рекомендованные инструкцией по

эксплуатации, могут применяться только после официального подтверждения их
пригодности предприятием-изготовителем.

9. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ

УСТРАНЕНИЯ (табл.1 3)

Таблица 13.

неисправности,

внешнее его проявление

и дополнительные

Вероятная причина

Способ работ по

устранению

Группа

«СТАРТ» машина

шума в опоре,
чрезмерный нагрев

клапанах и
соединительых частях.

Неисправен контроллер Замена

подшипниках.

поверхностей клапана

заменить изношенные
детали и подшипники

произвести притирку
клапанного

21

Наименование

неисправности,

признаки

сложности

Ослабление соединений в

Подтянуть

детали и прокладки

II

4. Негерметичность

сливного клапана,

Проверить подсоединение
контактов клапана КСМ-9

Очистить контакты
от окислов и пригара

I

5. Нагрев жидкости в

Температура зали-ваемой

электронагреватели

Проверить

I

6.Не происходит нагрев

Неисправны ТЭНы.

Проверить

и ток на ТЭНах.

II

Несправен клапан подачи

Разобрать клапан,

панного устройства.

II

7.Появление течи

Нарушена

Ослабить гайку

заменить

1

8.Внутренний барабан

(отсутствует реверс)

Неисправен контроллер

Заменить контроллер

III

II

9.Появление течи

внутреннего барабана

Износились уплот- нения,

Заменить

Затянуть пробку.

II

10.Появление течи

опоры барабана

Износ торцового

Произвести разборку

1

внешнее его проявление

и дополнительные

Вероятная причина

Способ работ по

устранению

Группа

барабане длится
больше установленного
технологическим
процессом времени

водной ванны

из-под крышки
загрузочного люка

трубопроводах

воды ниже установленной
правилами
техн. процесса.
Давление пара
ниже 0,2 МПа.
Неисправен паровой
клапан.
Неисправны

пара.

герметичность
уплотнения люка, износ
резинового уплотнения
26 (Рис.2).

соединение, при
необходимости
сменить резьбовые

температуру
заливаемой воды.
(Холодная: 10÷15
горячая:60÷70

о

С).

о

С,

Проверить давление
пара и поднять его до

0.2-0.4 МПа

напряжение

про-извести
притирку кла-

хомута и
переместить
резиновое
уплотнение, или

1

вращается в одну
сторону

смазки в узле опоры

жидкости в сигнальном

Неисправен частотный
преобразователь

ослабла сливная пробка.

уплотнения

отверстии корпуса

22

Заменить ЧП

уплотнения,

опоры, см п.10.4 и
рис.9.

Наименование

неисправности,

признаки

сложности

11. Не поступают

Неисправны

давление воды. (Рис.8)

Прочистить патрубки,

II

12.Ослабло крепление

Ослабла затяжка

Подтянуть болтовые

подвеску.

1

13.Биение внутреннего

Ослаблено крепле-ние

валу.

Подтянуть болты,

II

14.Сильная вибрация

Не отрегулирован или

Проверить надежность

тех.характеристиками.

ll

15.Недолив или

Засорение или нет
герметичности

неисправен контроллер.

Проверить

II

внешнее его проявление

и дополнительные

Вероятная причина

Способ работ по

устранению

Группа

моющие средства в
барабан

пружинных подвесок.
Осадка и поломка
пружины.

барабана

подвесной части.

перелив воды в
барабан.

электроклапаны смыва
моющих, засорились
патрубки, рукава, низкое

болтовых соединений.

внутреннего барабана к

неисправен
микроперекючатель (29)
(рис.1).
Неисправны подвески и
амортизаторы,
Загрузка белья меньше
нормы

в соединительной трубке,
неисправны
электроклапана,

заменить клапаны,
повысить давление
холодной воды.

соединения.
Заменить
изношенные
элементы или всю

крепящие ось.

работы
микропереключателя,
подвесок и
амортизаторов.

Загрузку произвести в
соответствие с

соединительную
трубку, исправность
клапанов и
контроллера.

10. УКАЗАНИЯ ПО ТЕКУЩЕМУ РЕМОНТУ

10.1. Не реже одного раза в три месяца машину частично разобрать и

произвести осмотр ее частей.

10.2. Во время осмотра:

• подтянуть резьбовые соединения;

• проверить состояние ремней клиноременной передачи, при износе

заменить новыми;

• проверить состояние сливного клапана:

• произвести смазку всех трущихся частей

• в местах повреждения окраски прошпаклевать и окрасить 2 раза краской,

стойкой к воздействию щелочей и водяных паров;

23

• зачистить контакты электроаппаратуры и приборов;

• проверить состояние пружин подвески;

• проверить состояние амортизаторов, при необходимости заменить.

10.3. Разборку машины при текущем ремонте вести в следующем порядке
(см. Рис.9):

• отсоединить машину от электрической сети;

• закрыть вентили на всех подводящих магистралях;

• снять облицовки;

• ослабить натяжение ремней привода;

• снять ремни (1);

• снять шкив (2), предварительно ослабив зажим цанговый (3);

• произвести демонтаж опоры внутреннего барабана.

10.4. Демонтаж и разборку опоры внутреннего барабана вести в следующем
порядке (см. рис.9):

• слить масло из корпуса опоры (4), выкрутив пробку (5);

• вывернуть гайки (6) со шпилек (7) крепления корпуса опоры(4);

• ввернуть болты М16 в резьбовые отверстия (8) на корпусе опоры и,

вкручивая их выдвинуть корпус (4) на себя; при этом внутренний
барабан (9) упрется в заднюю стенку (10);

• снять 2 заглушки (11) на задней стенке(10) и провернуть внутренний

барабан(9), совместив фасонные отверстия в швеллерах задней стенке
внутреннего барабана(12) с пазами на задней стенке(10);

• ввести головки болтов М12х75в фасонные отверстия через пазы в задней

стенке (10) и затянуть гайками, подложив шайбы ВО-15.00.01.001
(входят в комплект поставки)

• отсоединить крепление вала(13) со стороны внутреннего барабана (9)

выкрутив болты (14) и (15);

• продолжить вкручивать болты М16 до снятия корпуса опоры (4)

вместе с валом (13) и подшипниками (16, 17) и торцевым уплотнением

(18);

• вывернуть болты и снять крышку (19) и манжету (20);

• вывернуть болты, снять полукольца (21), втулку (22) и подвижное

кольцо торцового уплотнения;

• вывернуть болты и снять крышку (23) вместе с торцовым

уплотнением(18);

• вывернуть болты и снять крышку ( 24) и манжету ( 25);

• демонтировать вал (13) с подшипниками (16, 17) в сторону подшипника

(17);

• снять подшипники(16,17) с вала(13);

• промыть все детали, проверить их состояние, в случае износа заменить;

• сборку опоры производить в обратной последовательности.

10.5. Для проверки и замены электрооборудования:

• отключить машину от электрической сети;

• закрыть вентили на всех подводящих магистралях;

24

• снять облицовки и обеспечить доступ к электродвигателю;

2008

ВО-15
ВО-15.22341

ВО-15.22241

ВО-15П
ВО-15П.22341

ВО-15П.22241

• демонтировать облицовку верхнюю и произвести обслуживание и

замену электрооборудования;

• проверить контроллер управления;

• отсоединить провода от ТЭНов;

• отвернуть гайки на креплениях ТЭНов;

• проверить их и при необходимости заменить;

• сборку производить в обратной последовательности.

10.6. Обслуживание сливного клапана:

• отключить машину от электрической сети;

• снять с машины правую боковую облицовку;

• отсоединить провода от контактов;

• прочистить контакты и сливное отверстие;

• в случае негерметичности сливного клапана произвести его замену;

10.7. Сборку машины производить в обратной последовательности.

11. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Машина стирально-отжимная

Заводской №_______________

Соответствует техническим условиям ТУ 4855-071-00239899-

и признана годной для эксплуатации.

Изделие подвергнуто консервации и упаковке согласно требованиям,
предусмотренным руководством по эксплуатации.

Дата консервации _____________________________
Срок консервации 3 года.

Дата выпуска "____ " ________________ 20 г.

М.П.

Начальник ОТК ______________ /___________________/

Подпись Расшифровка подписи

25

12. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

12.1. Гарантийный срок оборудования устанавливается 36 месяцев со дня
продажи или после оформления Грузополучателем акта приема-передачи и
соблюдения требований руководства по эксплуатации.

12.2. Для сохранения гарантии необходимо выполнение пуско-наладочных работ
и обучение обслуживающего персонала специалистами завода. Пуско-наладочные
работы и обучение производятся по отдельному договору.

12.3. Если во время гарантийного срока выявляются неисправности
оборудования по вине завода-изготовителя, то все обнаруженные дефекты
устраняются путем замены дефектной части оборудования, на основании
соответствующих письменных претензий потребителя при условии соблюдения
требований руководства по эксплуатации.

12.4. Для сохранения гарантии необходимо проводить техническое
обслуживание, техническое обслуживание оборудования производителя
специалистами завода или специализированной организацией, имеющей договор с
заводом, по отдельному договору.

12.5. Гарантийный срок не распространяется на комплектующие изделия,
гарантийный срок которых установлен в стандартах или технических условиях на
эти изделия.

12.6. Гарантия не распространяется на части и узлы, подвергающиеся
повышенному износу, электрические нагревательные элементы, клапана слива и
налива воды и моющих растворов. Гарантия не распространяется на детали,
имеющие повреждения, возникшие вследствие небрежного обращения с
оборудованием и/или несоблюдения условий эксплуатации.

12.7. Гарантия не распространяется на детали нормального (естественного)
износа (резинотехнические изделия, фильтры, лампочки, приводные ремни, диски
сцепления, тормозные накладки, тормозные диски, прокладки различных типов,
предохранители).

12.8. Гарантия не распространяется на расходные материалы (масло, смазочные
материалы и пр.), используемые при замене дефектных деталей.

12.9. Ремонтные работы, проведенные сторонним лицом (организацией) не
имеющей соответствующей лицензии от производителя оборудования, ведут к
потере заводской гарантии.

12.10. Не возмещается также ущерб, вызванный не проведенным или
проведенным ненадлежащим образом техническим обслуживанием. Например,
пренебрежение ежедневным, периодическим техническим осмотром и/или
обслуживанием в соответствии с указаниями Руководства по эксплуатации.

12.11. Завод не несет ответственности за надежность работы машины и снимает
с себя гарантийные обязательства при несоблюдении потребителем требований
настоящего документа и отсутствии в руководстве по эксплуатации сведений о
проведенном техническом обслуживании, неисправностях при эксплуатации,
изменениях в конструкции, и о замене составных частей (табл. 17-21).
После проведения технического обслуживания необходимо направить в адрес
завода отчет о проведении ТО, и всех замеченных неисправностях.

13. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ (табл.14)

26

Номер и дата рекламации Краткое содержание Меры, принятые

изготовителем,

рекламации заводом­ по рекламации.

ПРИМЕЧАНИЕ:

- указание о порядке составления акта-рекламации см. приложение 1.

14. КОНСЕРВАЦИЯ, УПАКОВКА И ТРАНСПОРТИРОВКА

14.1. Машина, подлежащая хранению, должна быть надежно

законсервирована.

14.2. Перед консервацией следует удалить имеющиеся следы коррозии без

повреждения поверхностей.

14.3. Консервации подлежат неокрашенные металлические поверхности

машины, кроме поверхностей из коррозионно-стойких сталей.

14.4. Консервацию производить по ГОСТ 9.014, группа изделий II, условия

хранения ОЖ, срок действия до 3 лет.

14.5. Хранение машины должно производиться в закрытом помещении или

под навесом.

14.6. Эксплуатационная документация вкладывается в полиэтиленовый

пакет.

14.7. Машина упаковывается совместно с принадлежностями и тех.

документацией в специальную тару, выполненную по ГОСТ 10198.

14.8. Маркирование тары выполняется в соответствии с ГОСТ 14192.

14.9. Транспортировка машины к месту монтажа должна осуществляться

автопогрузчиком или иным ручным погрузочным механизмом.

14.10. При транспортировке упакованной машины необходимо:

• прочно и правильно подвесить ящик к подъемному устройству, стропить

в соответствии с маркировкой и схемой строповки (рис 11.)

• при подъеме и опускании ящика не допускать большого крена, ударов

дном или бортом, сотрясений и рывков;

• при погрузке и разгрузке ящик не кантовать;

• выполнять требования знаков, указанных на ящике.

15. СВЕДЕНИЯ О ХРАНЕНИИ, КОНСЕРВАЦИИ И

РАСКОНСЕРВАЦИИ ПРИ ЭКСПЛУАТАЦИИ ИЗДЕЛИЯ

Таблица 14.

27

(табл. 15).

Дата консервации,

Условия хранения

Наименование пред-

снятие с хранения

Должность

лица

Итоговый учет работы по годам.

20 г.

20 г.

20 г.

Месяцы

Кол-

Итого с

тации

Под-

Кол-

Итого с

тации

Под-

Кол-

Итого с

тации

Под-пись

Январь

Февраль

Март

Апрель

Май

Июнь

Июль

Август

Сентябрь

Октябрь

Ноябрь

Декабрь

ИТОГО

Таблица 15.

расконсервации,

установки на

хранение или

снятия с хранения

часов

во

или метод

консервации

16. УЧЕТ РАБОТЫ (табл.16).

начала

эксплуа-

пись

во

часов

приятия производив-

шего консервацию,

расконсервацию, уста­новку на хранение или

начала

эксппуа-

пись

во

часов

фамилия,

подпись

ответственного

за хранение

Таблица 16.

начала

эксплуа-

28

17. УЧЕТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

(табл.17).

Таблица 17.

Дата Количество часов Вид техничес- Замечание Должность,
работы с начала кого обслужи- о техничес- фамилия и
эксплуатации или вания ком состоя- подпись
после капиталь- нии ответствен­ ного ремонта ного лица

18. ТРЕБОВАНИЯ К УЧЕТУ ОТКАЗОВ

При заполнении форм "Учет неисправностей при эксплуатации" и "Учет

проведенных ремонтов изделия и его составных частей в графе "стоимость работ"
наряду с величиной фактических затрат в рублях указывается группа сложности.
Первая группа сложности - отказы, устраняемые ремонтом или заменой
деталей, которые расположены снаружи сборочных единиц.

Устранение отказов производится без разборки этих сборочных единиц.
Вторая группа сложности - отказы, устраняемые ремонтом или заменой

легкодоступных сборочных единиц или их деталей, а также отказы, устранение
которых требует раскрытия внутренних полостей основных сборочных единиц (но
без разборки). Затраты составляют не более 3О% стоимости сборочных единиц.
Третья группа сложности - отказы, для устранения которых требуется
разборка или расчленение основных сборочных единиц, а затраты превышают 3О%
их стоимости.
Стоимость новой сборочной единицы принимается по данным,
приведенным в "Нормах расхода запасных частей на капитальный ремонт".
Неисправности, не связанные с потерей работоспособности (например,
повреждения окраски) не классифицируются как отказы, но учитываются при
заполнении вышеуказанных форм.

29

19. УЧЕТ НЕИСПРАВНОСТЕЙ ПРИ ЭКСПЛУАТАЦИИ (табл.18)

Дата

Количество

часов работы

о ремонта.

Наименование

Причина

неисправновсти,

количество часов

составной части.

Режим

Принятые меры

рекламаций.

Трудоемкость

Продолжит

Стоимость

Должность,

Таблица 18.

отказа
изделия
или его

составны

х частей.

с начала

эксплуатаци

и или после

капитальног

отказавшей

составной

части. Характер

неисправности.

работы

отказавшей

работы

изделия и

характер его

загрузки

по устранению

неисправности,

расход ЗИП и

отметка о

направлении

устранения

неисправност

и в чел.час.

ельность

устранения

неис-

правности,

в час.

работ,

в руб.

фамилия и

подпись лица,

за устранение

равности.

30

20. СВЕДЕНИЯ ОБ ИЗМЕНЕХ В КОНСТРУКЦИИ ИЗДЕЛИЯ И ЕГО

Основание

Дата проведения

Содержание

Характеристика

изменений.

Должность, фамилия и

проведенное изменение.

Примеча-

СОСТАВНЫХ ЧАСТЕЙ ВО ВРЕМЯ ЭКСПЛУАТАЦИИ И РЕМОНТА (табл. 18)

Таблица 19.

(наименование

документа).

изменений.

проведенных

работ.

работы изделия

после проведенных

подпись лица,

ответственного за

ние.

31

21. СВЕДЕНИЯ О ЗАМЕНЕ СОСТАВНЫХ ЧАСТЕЙ ИЗДЕЛИЯ ВО ВРЕМЯ ЭКСПЛУАТАЦИИ (табл.19)

Снятая часть.

Вновь установленная часть.

Дата,

должность и

замены.

Таблица 20.

Наименование и

обозначение.

Заводской

номер.

Число

отработанных

часов.

Причина

выхода из

строя.

Наименование и

обозначение.

Заводской

номер

подпись лица,

ответственного

за проведение

32

22. УЧЕТ ПРОВЕДЕННЫХ РЕМОНТОВ ИЗДЕЛИЯ И ЕГО СОСТАВНЫХ ЧАСТЕЙ (табл.20).

Наиме-

Основа-

Дата

Дата

Трудо-

Стои-

Наиме-

Количе-

Вид ре-

Наиме-

Должность, фами­нование

и обо-

ние для

сдачи в

Остано-

вки ма-

Ввода в

эксплуа-

Поступ-

ления в

Выхода

из ре-

емкость
ремонта

мость

ремонта

нование
ремонт-

ство ча-

сов ра-

монта

(средний

нование
ремонт-

значе-

части.

ремонт.

шины

тацию

ремонт.

монта.

в чел.

в руб.

ного

боты до

капиталь

ных ра-

произ-

монт

приняв-

Таблица 21.

лия и подпись

ответсвенного лица

ние со-

ставной

для ре-

монта.

после

ремонта.

час.

органа.

ремонта.

ный и

др.)

бот.

водив-

шего ре-

шего

ре-монт

33

ПРИЛОЖЕНИЕ 1.

АКТ–РЕКЛАМАЦИЯ

Акт–рекламация составляется комиссией.
В акте указывается:

• наименование организации – владельца изделия и полный почтовый и

железнодорожный адрес;

• время и место составления акта;

• фамилии лиц, составивших акт, и их должности;

• время получения изделия и его заводской номер;

• время ввода изделия в эксплуатацию;

• условия эксплуатации изделия и число отработанных часов;

• количество и наименование дефектных деталей;

• подробное описание недостатков, по возможности с указанием причин,

вызвавших недостатки, и обстоятельств, при которых они обнаружены;

• заключение комиссии, составившей акт о причинах неисправностей.

Примечание.

∗ Акт об обнаруженных визуально дефектах составляется не позднее 10 дней

после получения изделия, а о скрытых дефектах, не обнаруженных при
приемке на заводе, составляется в пятидневный срок с момента
обнаружения.

∗ Акт и дефектные детали, кроме металлоконструкций, направляются

предприятию–изготовителю.

∗ Завод не несет ответственности за повреждения в результате неумелого

управления, неправильного обслуживания при эксплуатации и хранении
изделия.

∗ Во время гарантийного срока, в случае обнаружения дефектов,

представитель завода по вызову организации выезжает на место. Акт­рекламация составляется в его присутствии

∗ Если дефект произошел не по вине завода, организация, вызвавшая

представителя завода, принимает на себя затраты, связанные с вызовом.

∗ Завод не несет ответственности за надежность работы катка и претензии к

заводу являются необоснованными при отсутствии в руководстве по
эксплуатации (табл.14-20) сведений о проведенном техническом
обслуживании, неисправностях при эксплуатации, изменениях в
конструкции, о замене составных частей.

∗ Акты, составленные с нарушением указанных выше условий, завод к

рассмотрению не принимает.

34

ПРИЛОЖЕНИЕ 2



Наш адрес:

г. Вязьма, ул. 25 Октября, 37

ОАО ВМЗ

После заполнения этой карты и отправки ее в
адрес завода Вы получаете право на льготное
обслуживание оборудования как в гарантийный, так и
в послегарантийный период, а также на поставку

запасных частей.

Уважаемые дамы и господа !

Вы приобрели прачечное оборудование производства ОАО

"Вяземский машиностроительный завод". Предприятие заинтересовано
в его надежной работе в течение всего срока эксплуатации, поэтому
нам необходимо владеть информацией об организациях,

эксплуатирующих оборудование.

СЕРВИСНАЯ КАРТА

на машину стирально-отжимную зав. № .

Наименование эксплуатирующей организации

Почтовый адрес:

Тел., факс

Должность, Ф.И.О.

Наименование продавца (при покупке через посредника)

Учитывая Вашу занятость, мы постарались сделать предлагаемую
сервисную карту максимально краткой. Убедительно просим Вас

заполнить ее и выслать в наш адрес.

215100 Смоленская обл.,

35

36

37

38

39

40

41

42

43
