Page 1
БИРЮСА
ÎÏ025
ХОЛОДИЛЬНИКИ БЫТОВЫЕ ДВУХКАМЕРНЫЕ
ТИПА КШД-255/85 «БИРЮСА-22», «БИРЮСА-22-2»
СЕРИЙ «НС», «С»
Руководство по эксплуатации
00.22.0000.00 ÐÝ
1
Page 2
Руководство по эксплуатации
Содержание
1 Общие указания 3
2 Технические данные 4
3 Комплектность 7
4 Требования безопасности 7
5 Устройство холодильника 8
6 Подготовка холодильника к работе 10
7 Порядок работы 13
8 Рекомендации по уходу за холодильником 15
9 Правила хранения холодильника 17
10 Возможные неисправности и методы их устранения 17
11 Транспортирование 18
12 Утилизация 18
Рекомендации по хранению продуктов в
низкотемпературной камере и их размораживанию 19
Адреса мастерских по гарантийному ремонту 21
Отметка о работе холодильника 24
2
Page 3
БИРЮСА
1 ОБЩИЕ УКАЗАНИЯ
1.1 Холодильники бытовые двухкамерные типа КШД-255/85
«Бирюса-22», «Бирюса-22-2» (далее по тексту холодильники)
предназначены для длительного хранения продуктов в замороженном
состоянии и приготовления пищевого льда в низкотемпературной камере
(НТК), а также непродолжительного хранения свежих продуктов и
охлаждения напитков в холодильной камере (ХК) в бытовых условиях
при температуре окружающего воздуха от плюс 16 до плюс 32 °С при
относительной влажности не более 75%.
Холодильник «Бирюса-22» кроме того, может работать в режиме
«замораживание».
Холодильники выпускаются следующими сериями:
-«С»-дизайн «Soft line»;
-«НС»-холодильник на хладагенте R134а, дизайн «Soft line».
1.2 Холодильники работают от сети переменного тока частотой 50 Гц и
напряжением 220 В.
1.3 Холодильники имеют ряд элементов комфортности:
- возможность перестановки полок по высоте с интервалом 50 мм;
- наличие автоматической оттайки испарителя холодильной камеры и удаление талой воды за пределы холодильника с последующим
испарением;
- наличие установочной поверхности;
- в холодильнике «Бирюса-22» предусмотрена световая индикация
режимов работы (режим «Замораживание» и режим «Хранение»).
1.4 При покупке холодильника проверьте вместе с продавцом
его работоспособность, комплектность по таблице раздела 3,
отсутствие механических повреждений.
Изготовитель не несет ответственности за механические повреждения
холодильника и его некомплектность, в случае их возникновения после
передачи холодильника потребителю.
Требуйте простановки даты продажи и штампа магазина в гарантийном
талоне на холодильник: в свидетельстве о приемке и продаже, в отрывном
талоне на техническое обслуживание и талонах N1 и N2 на гарантийный
ремонт, так как наряду с изготовителем гарантийные обязательства несет и
продавец.
1.5 Конструкция холодильника постоянно совершенствуется, поэтому
возможны некоторые изменения, не отраженные в настоящем руководстве.
3
Page 4
Руководство по эксплуатации
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1 Основные технические данные холодильника приведены в таблице 1.
Таблица 1
Наименование
Отклонение напряжения в сети, при котором
холодильник может нормально
функционировать, В
Потребляемая мощность, Вт
Номинальный общий объем брутто, дм
Номинальный общий объем для хранения
Номинальный объем брутто НТК
Номинальный объем для хранения НТК
, äì
3
3
, äì
3
3
, äì
Температура в ХК*, °С
-íå íèæå
-не выше
Температура в НТК, °С
Мощность замораживания, кг /сут.
Суточный расход электроэнергии холодильником
при температуре окружающего воздуха
25 °С, кВт. ч.**
Производительность получения пищевого
льда за 1 час (в ванночке для льда), кг.
Номинальная общая площадь для хранения
продуктов, м
2
Масса, не более, кг
Установленный срок службы, лет
Габаритные размеры, мм
высота
ширина
глубина
Величина
«Бирюса-22 НС»
«Бирюса-22 С»
îò 198 äî 242
минус 18
«Бирюса-22НС-2
«Бирюса-22С-2»
135
255
218
85
68
0
10
4,5
1,45
0,05
1,32
58
10
1450
580
600
* Средняя температура в холодильной камере не должна превышать 5 °С на одном из
положений ручки терморегулятора. При этом объективная оценка температур может
быть осуществлена только в лабораторных условиях по методике в соответствии с
п.5.5 ГОСТ16317—87.
** Определяется в лабораторных условиях в соответствии с ГОСТ16317-87.
4
Page 5
2.2 Сведения о содержании драгоценных металлов в изделии
приведены в таблице 2.
Таблица 2
БИРЮСА
Наименование
Серебро
Суммарная
(расчетная) масса, г.
«Бирюса-22НС»
«Бирюса-22С»
2,12
«Бирюса-22НС-2»
«Бирюса-22С-2»
0,840
Составные части изделия,
которые содержат
драгоценные металлы
Компрессор, блок приборов
(контакты терморегулятора и
реле пускозащитного).
Контакты переключателей.
2.3 Сведения о содержании цветных металлов в изделии приведены
в таблице 3.
Таблица 3
Суммарная
Наименование
Группа
Алюминий и Холодильный агрегат (испа-
I
сплавы на рители, ротор компрессора,
алюминиевой трубопроводы).
основе. Блок приборов (экран, дер-
(расчетная) масса, кг
«Бирюса-22НС»
«Бирюса-22С»
3,77
«Бирюса-22НС-2»
«Бирюса-22С-2»
3,770
Составные части изделия,
которые содержат
цветные металлы
жатель, трубка сильфона).
Ìåäü è
III
сплавы на Холодильный агрегат (трубка,
медной ос- обмотка статора, фильр -
-нове (латуни, осушитель).
бронзы). Блок приборов (электропро-
1,56
1,55
водка, терморегулятор, реле
пускозащитное, контакты).
5
Page 6
Руководство по эксплуатации
переключатель
режимов работы
24
замораживание
хранение
оранжевый желтый зеленый
Индикаторы:
11
10
9
8
12
13
14
7
6
15
16
5
4
17
18
3
2
1
23
22
19
20
21
1 - сосуд (для овощей и фруктов); 2 - полка стеклянная; 3 - полка; 4 - шкаф; 5 - планка средняя;
6 - сосуд нижний; 7 - ванночка для льда; 8 - дверка; 9 - решетка; 10 - установочная поверхность; 11 - блок
управления и индикации;12 - дверь низкотемпературной камеры; 13 - рассеиватель; 14 - блок приборов;
15 - ручка терморегулятора; 16 - рычаг выключателя; 17 - стержень; 18 - дверка панели; 19 - барьер
малый; 20 - барьер большой; 21 - дверь холодильной камеры; 22 - опора регулировочная; 23 - крышка, 24
- вывод сетевой.
Рисунок 1 - Общий вид холодильника "Бирюса-22"
6
Page 7
3 КОМПЛЕКТНОСТЬ
Комплектность поставки приведена в таблице 4.
Таблица 4
БИРЮСА
Наименование
Сосуд (для овощей и фруктов)
Полка стеклянная
Полка
Сосуд нижний
Ванночка для льда
Барьер (большой)
Стержень
Дверка панели двери
Барьер (малый)
Дверка
Крышка
Дренажная вставка
Опора регулировочная
Руководство по эксплуатации
Гарантийный талон на холодильник
* — комплектуется при наличии несъемного кронштейна
Количество (шт.)
2
1
2
1
1
1
2
2
1
2
1*
1
4
1
1
Расположение съемных частей в холодильнике показано на рис.1, 5.
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
4.1 Холодильник выполнен по типу защиты от поражения
электрическим током класса 0 (без заземляющего провода), поэтому при
эксплуатации холодильника соблюдайте правила электробезопасности:
– перед подключением холодильника к сети проверьте исправность
розетки, вилку и шнур электропроводки на отсутствие нарушений
изоляции;
– при наличии замыкания токоведущих частей корпуса холодильника
(пощипывание при касании к металлическим частям) холодильник
отключите от сети и вызовите механика для устранения
неисправности;
7
Page 8
Руководство по эксплуатации
– не прикасайтесь одновременно к холодильнику и устройствам,
имеющим естественное заземление (газовая плита, радиаторы
отопления, водопроводные краны и др.);
– отключите холодильник от сети, выдернув вилку из розетки, на
время уборки его внутри и снаружи, мытья полов под холодильником,
устранения неисправностей.
Запрещается эксплуатация холодильника в помещениях,
характеризующихся наличием в них следующих условий:
– особой сырости (когда потолок, стены и предметы, находящиеся
в помещении, покрыты влагой), токопроводящей пыли;
– химически активной среды (помещение, в котором постоянно
или длительно содержатся пары или образуются отложения,
действующие разрушающе на токопроводящие части);
– токопроводящих полов (металлических, земляных, железобетонных).
4.2 В целях пожарной безопасности запрещается
устанавливать в холодильнике лампочку мощностью более 15 Вт.
5 УСТРОЙСТВО ХОЛОДИЛЬНИКА
5.1 Холодильники выполнены в виде напольного шкафа, разделенного
на две камеры с дверями: нижнюю - холодильную с температурой хранения
продуктов от 0 °С до 10 °С и верхнюю - низкотемпературную с температурой
хранения замороженных продуктов минус 18 °С.
5.2 Охлаждение продуктов в холодильнике осуществляется
холодильным агрегатом, состоящим из компрессора, двух испарителей,
конденсатора, системы трубопроводов и пуско-защитной аппаратуры.
5.3 В холодильниках «Бирюса-22НС», «Бирюса-22С» в окантовку
установочной поверхности встроен блок управления и индикации,
включающий в себя три индикатора (зеленый, оранжевый и желтый),
переключатель режимов работы низкотемпературной камеры.
Переключатель режимов работы низкотемпературной камеры обеспечивает
два режима работы («замораживание», «хранение»), при этом, если
переключатель находится в правом положении («замораживание»), горит
оранжевый индикатор, при установке переключателя в левое положение
(«хранение») индикатор гаснет. Зеленый индикатор сигнализирует о подаче
напряжения и горит постоянно. Желтый индикатор сигнализирует о работе
компрессора холодильника. Допускается незначительное свечение желтого
индикатора при отключении компрессора.
8
Page 9

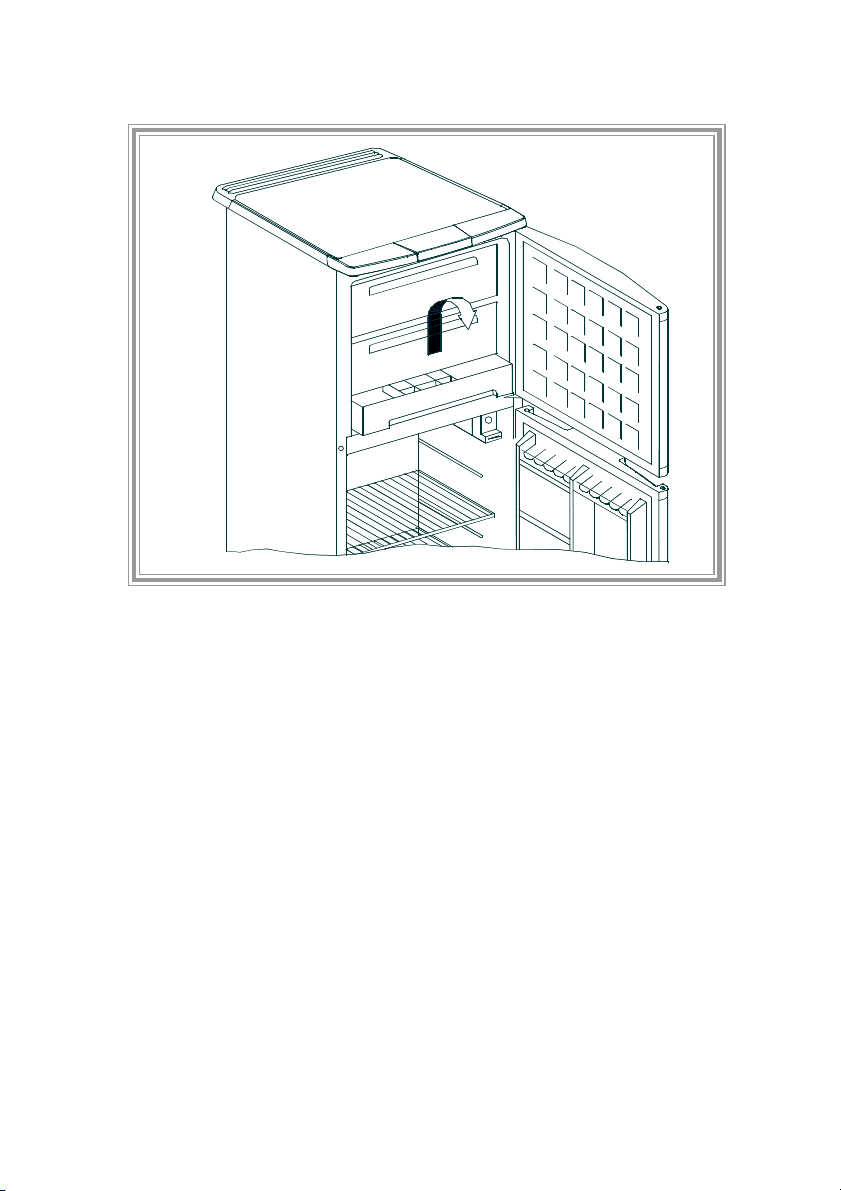

Рисунок 2 - Вид холодильника «Бирюса-22-2»
БИРЮСА
5.4 Температурный режим в холодильнике устанавливается при
помощи ручки терморегулятора поз. 15 рис. 1 и поддерживается
автоматически, при этом, в случае недостаточного охлаждения, ручку
терморегулятора следует повернуть в направлении хода часовой стрелки,
при переохлаждении - в противоположную сторону. На ручке
терморегулятора нанесена градуировка от 1 до 7 (0 - отключение работы
холодильного агрегата).
Для отключения холодильника необходимо отсоединить от сети вилку.
В зависимости от условий эксплуатации потребитель сам выбирает
удобный режим работы холодильника.
При среднем положении ручки терморегулятора режим работы
холодильника обычно самый удобный.
На боковой стенке холодильной камеры закреплен блок приборов,
включающий в себя лампочку, терморегулятор и выключатель. При замене
лампочки необходимо снять рассеиватель в соответствии с рисунком 1.

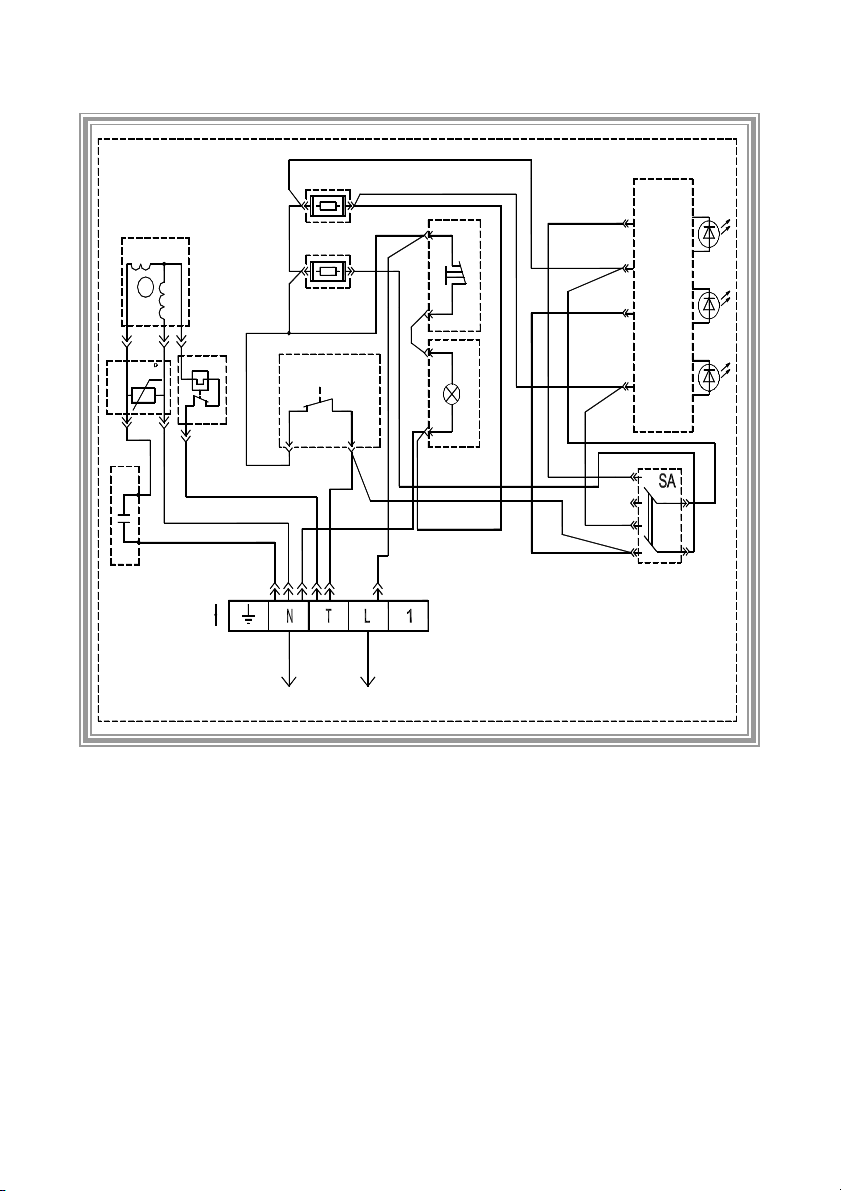

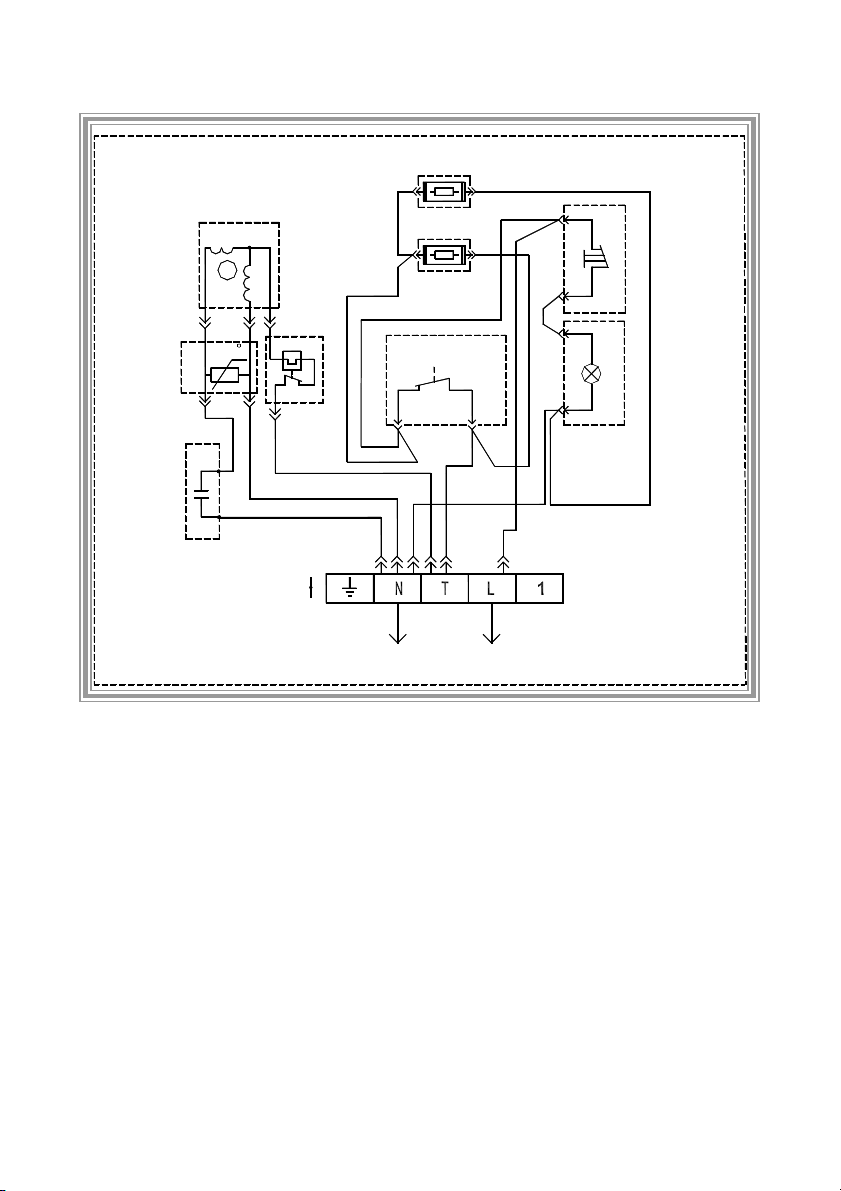

Схема электрическая принципиальная холодильника «Бирюса-22»
показана на рисунке 3, холодильника «Бирюса-22-2» - на рисунке 4.
9
Page 10
Руководство по эксплуатации
5.5 Установленные в холодильнике приборы - терморегулятор и пускоза-
щитное реле опломбированы и в процессе эксплуатации настройке не подлежат.

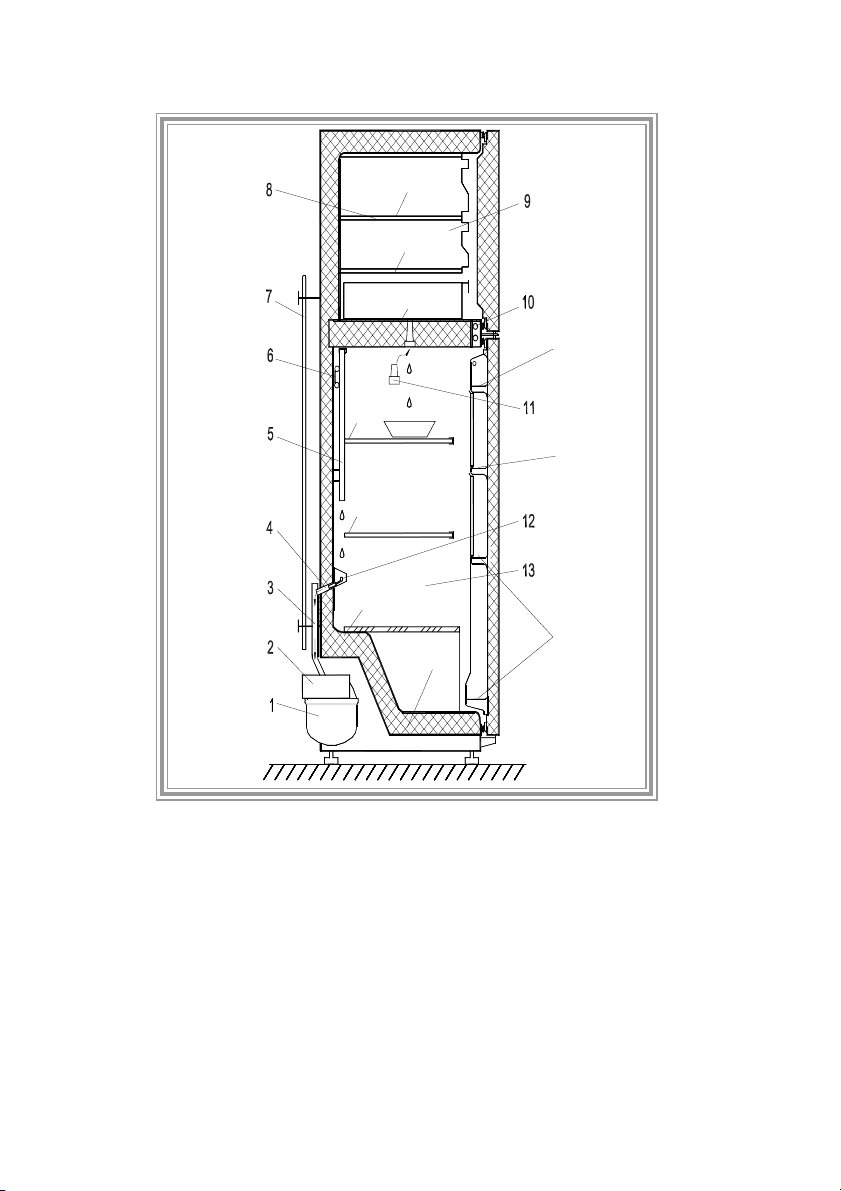

5.6 Расположение нагревателей в холодильнике в соответствии с
рисунком 5.
Оттайка испарителя холодильной камеры производится автоматически
в цикле работы холодильного агрегата. Схема удаления талой воды
показана на рисунке 5.
При отключении компрессора иней на испарителе начинает таять и
талая вода, стекая по лотку 4 и водостоку 3, попадает в емкость для талой
воды 2, где испаряется.
Внимание: Наличие влаги, инея, оттаявших или замерзших
капель, льда в пазах и сосулек на плоскости испарителя, а также наличие
«снеговой шубы» на выходных трубках, является нормальным рабочим
состоянием холодильника с испарителем «плачущего» типа.
6 ПОДГОТОВКА ХОЛОДИЛЬНИКА К РАБОТЕ
6.1 Холодильник распакуйте, положите на заднюю стенку и освободите
от транспортировочного дна, вывернув крепежные болты.
В резьбовые отверстия вверните регулировочные опоры, входящие
в комплектацию холодильника, и с их помощью отрегулируйте устойчивое
положение холодильника на полу, при этом, верхняя плоскость должна
находиться в горизонтальном положении.
6.2 Перед началом эксплуатации холодильник вымойте теплым
мыльным раствором внутри и снаружи, насухо протрите и проветрите в
течение часа при открытых дверях.
6.3 Устанавливайте холодильник вдали от источников тепла, в месте,
недоступном для прямых солнечных лучей.
6.4 Если холодильник находился на морозе, то перед подключением
к сети его необходимо выдержать с открытыми дверями при комнатной
температуре не менее 8 часов.
Включение в сеть непрогретого холодильника может
привести к заклиниванию компрессора и выходу из строя
холодильника.
6.5 При необходимости в холодильнике можно произвести перенавеску дверей на противоположное открывание. Перенавеска производится
механиком мастерских, указанных в приложении 2 за отдельную плату.
6.6 Подключайте холодильник к электрической сети таким образом,
чтобы сетевой шнур находился в свободном (ненатянутом) положении.
10
Page 11
M
EK2
БИРЮСА
HL1
1
L
EK1
SB
t
R
3
K
2
3
SK
2
N
EL
C
XT
220B
~
М - компрессор; R - реле пусковое; К - реле защитное; С - конденсатор; ЕК1 - нагреватель 220
В, 9,3 Вт; ЕК2 - нагреватель 220 В, 5 Вт; SК - терморегулятор; SВ - выключатель; ЕL - лампочка 220 В,
15 Вт; НL1 - блок индикации; SА - переключатель режимов работы "замораживание- хранение"; ХТ колодка распределительная.
Рисунок 3 - Схема электрическая принципиальная
холодильника "Бирюса-22".
Примечание: Выключатель SВ изображен в положении, когда дверь
холодильника открыта.
11
Page 12
Руководство по эксплуатации
M
EK2
EK1
SB
t
R
3
2
K
3
SK
EL
C
XT
220Â
~
М - компрессор; R - реле пусковое; К - реле защитное; С -конденсатор; ЕК1 - нагреватель 220
В, 9,3 Вт; ЕК2 - нагреватель 220 В, 5 Вт; SК - терморегулятор; SВ - выключатель; ЕL - лампочка 220 В,
15 Вт; ХТ - колодка распределительная.
Рисунок 4 - Схема электрическая принципиальная
холодильника "Бирюса-22-2".
Примечание: Выключатель SВ изображен в положении,когда дверь
холодильника открыта.
12
Page 13
7 ПОРЯДОК РАБОТЫ
7.1 Предназначенные для хранения продукты располагайте в камерах
холодильника, в соответствии с рисунком 5.
I – замороженные продукты;
II – готовые блюда, консервированные продукты и т.д.;
III – свежие овощи и фрукты;
IV – яйца;
V – сыр, масло;
VI – фасованное молоко, соки, напитки и др.;
VII – продукты, предназначенные для замораживания или
замороженные продукты.
Примерные сроки хранения свежих продуктов в холодильной камере
указаны в таблице 5.
Таблица 5
Продукты
Рыба свежая
Мясо сырое
Мясной фарш
Масло
Сыр
Молоко, сливки
Яйца
Фрукты, овощи
12 3 45 6 7
Срок хранения в днях
8
9 10 11 12
БИРЮСА
Без ухудшения вкусовых
качеств
Удовлетворительные вкусовые
качества
7.2 Свежие продукты, предназначенные для продолжительного
хранения при температуре выше 0 °С, размещайте в холодильной камере.
Учитывайте при этом, что на верхних полках температура всегда выше,
чем на нижних. Не допускайте касания продуктами испарителя (поз. 5,
рис.5).
7.3 Продукты, обладающие специфическим запахом или легко
впитывающие запах, храните в упакованном виде, жидкости – только в
закрытой посуде.
7.4. В целях предупреждения появления постороннего запаха в
холодильнике, лекарственные препараты храните в герметичной упаковке.
13
Page 14
Руководство по эксплуатации
7.5 Замораживание продуктов
7.5.1 Правильный процесс замораживания сохраняет качество
продуктов. Для замораживания берите чистые свежие продукты.
7.5.2 Продукты, предназначенные для замораживания, перед
укладкой поделите на мелкие порции. Это ускорит процесс замораживания
и удобно для пользования.
7.5.3 Упаковывайте продукты в полиэтиленовую пленку, алюминиевую
фольгу и другие аналогичные материалы. Плотно заворачивайте продукты,
чтобы в упаковке оставалось как можно меньше воздуха.
7.5.4 Замораживание ягод, фруктов, овощей рекомендуется
производить небольшими порциями.
7.5.5 До закладки в низкотемпературную камеру свежих продуктов
холодильник должен работать в режиме «хранение» не менее 12 часов. В
момент закладки продуктов переключатель режимов работы установите в
положение «замораживание».
7.5.6 Продукты, предназначенные для замораживания, размещают
равномерно на полке испарителя низкотемпературной камеры, обозначенной
цифрой VII (см. рис. 5). Продолжительность замораживания зависит от
расфасовки, упаковки, способа укладки, вида продуктов и т.д. При
размещении продуктов в отделении для замораживания в количестве не
более 4,5 кг они охладятся до требуемой температуры (минус 18 °С), не
более чем за 24 часа работы холодильника.
7.5.7 Не рекомендуется одновременно замораживать продукты в
количестве превышающем мощность замораживания.
7.5.8 Примерно через 24 часа после последней загрузки
низкотемпературной камеры продуктами переключатель установите в
режиме «хранение». Необходимо помнить, что с увеличением загрузки
увеличивается и время замораживания.
7.5.9 Не рекомендуется вновь замораживать оттаявшие продукты.
Их необходимо использовать или приготовить из них блюда, а затем
заморозить.
7.5.10 Приготовление пищевого льда производите в ванночке для
льда. Ванночку заполните питьевой водой, не доливая до края 4-5 мм, и
установите в низкотемпературную камеру. Кубики льда легко отделяются
после 5-6 минут выдержки ванночки при комнатной температуре.
7.6 Не храните в низкотемпературной камере напитки и углекислотные
жидкости.
7.7 В целях экономного расхода электроэнергии рекомендуется:
- установку холодильника в помещении производить согласнî
требованиям п. 6.3;
14
Page 15
БИРЮСА
- горячую пищу перед размещением в холодильнике охлаждать до
комнатной температуры;
- сокращать длительность и частоту открывания дверей;
- не допускать чрезмерного нарастания «снеговой шубы» на
испарителе низкотемпературной камеры;
- очищать конденсатор от пыли, как указано в п. 8.3.
7.8 Холодильник, предназначенный для длительного хранения,
необходимо отключать от сети, уложить сетевой шнур таким образом, чтобы
исключить возможность его повреждения и произвести уборку, как указанно
в п. 6.2.
8 РЕКОМЕНДАЦИИ ПО УХОДУ ЗА ХОЛОДИЛЬНИКОМ
8.1 В процессе эксплуатации холодильника необходимо производить
его уборку внутри и снаружи.
8.2 Необходимость уборки внутри холодильника возникает по мере
нарастания снежного покрова на полках испарителя в низкотемпературной камере.
Снежный покров препятствует интенсивному охлаждению продуктов
и приводит к увеличению расхода электроэнергии холодильником.
Уборку производить следующим образом:
- отключите холодильник от сети и освободите камеру от
продуктов, при этом продукты, находящиеся в замороженном состоянии,
заверните в несколько слоев бумаги и уложите в прохладное место;
- откройте отверстие для слива талой воды, вынув пробку поз.
11 (рис. 5) и подставьте сосуд для талой воды. Для ускорения оттайки
поместите в низкотемпературную камеру сосуд с горячей водой.
При удалении «снеговой шубы» с поверхности испарителя
не применяйте острых металлических предметов, которыми
можно нарушить герметичность холодильного агрегата.
Следите за тем, чтобы в процессе эксплуатации холодильника не
засорялось сливное отверстие лотка. Если сливное отверстие в процессе
эксплуатации холодильника оказалось перекрытым, его необходимо
прочистить дренажной вставкой поз.12 рис.5.
При мытье панелей на дверях не допускайте затекания воды за
нижнею часть уплотнителей, а попавшую воду протрите насухо.
8.3 Не реже одного раза в полгода очищайте от пыли конденсатор.
Для этой цели используйте волосяную щетку или пылесос.
Примечание: Во время работы холодильника поверхность
компрессора может нагреваться до 90 °С.
15
Page 16
Руководство по эксплуатации
I
VII
I
IV
II
V
II
II
VI
III
1-компрессор; 2-емкость для талой воды; 3-водосток; 4-лоток; 5-испаритель (холодильной камеры);
6-нагреватель испарителя; 7-конденсатор; 8-полка испарителя низкотемпературной камеры; 9-отделение
с наиболее низкой температурой; 10-нагреватель средней планки; 11-пробка; 12-дренажная вставка; 13холодильная камера.
Рисунок 5 - Схема удаления воды и размещения продуктов
При включении, отключении компрессора возможен дополнительный
шум, что на качество и работоспособность холодильника не влияет.
8.4. В целях предохранения блока управления и индикации от короткого
замыкания в холодильнике "Бирюса-22НС", "Бирюса-22С" не допускайте
попадания жидкости под облицовку установочной поверхности.
16
Page 17
БИРЮСА
9 ПРАВИЛА ХРАНЕНИЯ ХОЛОДИЛЬНИКА
9.1 Подготовленный к хранению согласно требованиям п. 7.8
холодильник должен находиться в вентилируемом помещении, двери
холодильника, во избежание появления запаха, в течение всего времени
хранения должны быть приоткрыты.
9.2 Холодильник может храниться при температуре от 40 °С до минус 50 °С.
10 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Таблица 6
Неисправность и ее
внешнее проявление
Включенный в сеть хо- Нет напряжения в Проверить напряжение в
лодильник не работает. ñåòè. сети через розетку.
Нет контакта вилки с Обеспечить контакт
Отсутствует освещение Перегорела лампочка. Отключить холодильник
в холодильной камере от сети, отсоединив вилпри открытой двери, ку. Снять рассеиватель
холодильник работает. поз.13 рис.1. Заменить
Дребезжание, стук, шум Трубопроводы холо- Устранить касание труработающего холодиль- дильного агрегата бопроводов.
ника. касаются корпуса
èëè ïîëà.
Запах в холодильнике. Негерметичная упаковка Промыть холодильник
Вероятная причина
розеткой.
холодильника, стены
Неправильно установлен При помощи регулирохолодильник. вочных опор отрегули-
продуктов, выделяющих теплым мыльным растзапах. вором, протереть и про-
Методы выявления и
устранения неисправности
лампочку.
руйте устойчивое положение холодильника.
ветрить.
17
Page 18
Руководство по эксплуатации
11 ТРАНСПОРТИРОВАНИЕ
Холодильник в упакованном виде может транспортироваться всеми
видами крытого транспорта, за исключением воздушного, в соответствии
с правилами перевозки грузов, действующими на данном виде транспорта.
При погрузочно-разгрузочных работах нельзя подвергать холодильник
ударным нагрузкам.
Запрещается транспортировать холодильник в горизонтальном
положении.
12 УТИЛИЗАЦИЯ
12.1 По истечении установленного срока службы (см.табл.1)
предприятие-изготовитель не несет ответственности за безопасную
эксплуатацию холодильника. Поэтому рекомендуется не реже одного раза
в три года приглашать специалиста мастерской для профилактического
осмотра или ремонта электропроводки с целью обеспечения его электропожаробезопасности.
12.2 Если эксплуатация Вашего холодильника в дальнейшем
невозможна рекомендуем привести его в негодность следующим образом:
-отсоединить вилку от сети и перерезать провод;
-корпус холодильника и корпус двери подлежат захоронению на
полигонах бытовых и промышленных отходов по правилам и
требованиям, установленным местной администрацией;
-компрессор, холодильный агрегат, пускозащитное реле,
электропроводка могут утилизироваться как лом черных и цветных
металлов.
ВЫЖИГАНИЕ ТЕПЛОИЗОЛЯЦИИ КОРПУСОВ ХОЛОДИЛЬНИКА И
ДВЕРИ КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ВВИДУ ОБРАЗОВАНИЯ ПРИ
ГОРЕНИИ ТОКСИЧНЫХ ВЕЩЕСТВ.
18
Page 19
Приложение 1
Справочное
Рекомендации по хранению продуктов в
низкотемпературной камере и их размораживанию
БИРЮСА
Продукты
12 3 4
Ìÿñî:
свинина äî 6 Алюминиевая фольга, В холодильной камере.
говядина äî 6 Полиэтиленовые пакеты.
баранина до 6
телятина äî 6
Птица: äî 6 Алюминиевая фольга. В холодильной камере.
Кролик, äî 6 Алюминиевая фольга. В холодильной камере.
çàÿö:
Ðûáà: äî 6 Полиэтиленовые пакеты. В холодильной камере.
Ôàðø: äî 2 Алюминиевые поддоны, В холодильной камере.
закрываемые пленкой.
Ñðîê
хранения
(ìåñ.)
Упаковка
Условия
размораживания
Сметана: äî 3 В пластиковых контейне- При комнатной темпера-
ðàõ òóðå.
19
Page 20
Руководство по эксплуатации
12 3 4
Масло сли- äî 3 В собственной упаковке При комнатной темпера-
вочное: или алюминиевой фольге. òóðå.
Овощи, äî 12 В контейнерах или в полиэ- В холодильной камере.
фрукты, тиленовых пакетах.
ягоды:
Цитрусовые: äî 12 В контейнерах.
Готовые блю- äî 3 В пластиковых или стек- При комнатной температу-
да тушеные: лянных контейнерах. ðå.
Грибы: äî 6 Полиэтиленовые пакеты. При комнатной температу-
Хлебобулоч- äî 4 Полиэтиленовые пакеты. При комнатной темпера-
ные изделия: òóðå.
Засыпать сахаром. В холодильной камере.
ðå.
20
Page 21
БИРЮСА
Приложение 2
Справочное
Адреса мастерских по гарантийному ремонту
холодильников, морозильников «Бирюса»
Алтайский край г. Барнаул, ул. Телефонная, 44 «а» 41-52-67
г. Бийск,
ул. Воинов Интернационалистов, 72 34-40-17
г. Рубцовск, ул. Комсомольская, 188-2 4-33-43
г. Славгород, ул. Володарского, 116 5-33-76
г. Рубцовск, ул. Октябрьская, 6 3-33-63
Амурская обл. г. Благовещенск, ул. Трудовая, 62 44-62-12
г. Благовещенск, ул. Ленина, 120 35-79-55
г. Благовещенск, ул. Пионерская, 32 42-86-38
Архангельская обл. г. Северодвинск, ул. Воронина, 31 2-43-77
г. Котлас, ул. Кирова, 26 4-29-57
Астраханская обл. г. Астрахань, ул. Сен.Симона, 48, корп.1 63-15-32
Белгородская обл. г. Белгород, ул. Курская, 4-4 26-28-22
Брянская обл. г. Брянск, ул. Литейная, 9 57-15-67
Башкортостан респ. г. Уфа, ул. Российская, 98/2 64-94-23
Бурятская респ. г. Улан-Удэ, пр. Автомобилистов, 5 44-84-88
г. Улан-Удэ, ул. Ленина, 25 21-55-88
Вологодская обл. г. Вологда, ул. Герцена, 45 75-27-25
Владимирская обл. г. Владимир, ул. Урицкого, 26 23-87-34
Волгоградская обл. г. Волгоград, ул. Жукова, 83 39-07-97
г. Волгоград, ул.Азизбекова, 1А 97-12-88
г. Волгоград, ул. Армавирская, 2 45-03-39
Воронежская обл. г. Воронеж,
ул. Стрелковой дивизии, 224 16-19-79
Еврейская АО г. Биробиджан, ул. Пушкина, 11 6-73-70
Иркутская обл. г. Братск, ул. Карла Маркса, 5 43-71-21
г. Братск, ул. Гагарина, 63/61 47-04-90
г. Ангарск, ул. Горького, 2 «в» 52-33-06
г. Усть-Илимск, ул. Мира, 17 5-73-00
г. Иркутск, ул. 4я Советская, 65 22-26-99
г. Иркутск, ул. Урицкого, 8 34-49-76
г. Иркутск, ул. Лиственичная, 19 35-54-07
г. Нижнеудинск, ул. Ленина, 51 4-00-33
г. Усолье-Сибирское, ул. Суворова, 18 «а» 3-03-03
Ивановская обл. г. Иваново, пер. Аптечный, 11 32-74-61
Калининградская обл. г. Калининград, ул. Багратиона, 49 44-12-38
Кемеровская обл. г. Междуреченск, ул.Юдина, 17 2-36-96
г. Новокузнецк, ул. Пирогова 17 74-99-66
г. Кемерово, пр. Кузнецкий, 68 25-78-74
г. Кемерово, ул. Рутгерса, 34 53-96-35
г. Мариинск, ул. Советская, 16 2-25-73
Кировская обл. г. Киров, ул. Сормовская, 40 25-78-74
Костромская обл. г. Кострома, ул. Профсоюзная, 3 22-56-72
Краснодарский край г. Краснодар, ул. Захарова , 1 69-83-83
г. Новороссийск. ул. Дзержинского,207 23-74-75
21
Page 22
Руководство по эксплуатации
г. Сочи, ул. Ю. Ленинцев, 1 92-02-84
Красноярский край г. Ачинск, мкрн. 5-37, 7-51-88
Курская обл. г. Курск, ул. Л.Н.Толстого 9 22-35-86
Êîìè ðåñï. г. Ухта, ул. Дзержинского, 21 4-18-88
Карелия респ. г. Петрозаводск, ул. Суоярская,8 72-49-26
Ленинградская обл. г. Санкт-Петербург, пр. Ириновский, 2 222-25-31
Липецкая обл. г. Липецк, ул. Универсальный проезд, 14 25-15-35
Магаданская обл. г. Магадан, ул. Новая, 31/10 3-46-57
Московская обл. г. Истра, ул. Советская, 36«а»-14 4-64-51
Мурманская обл. г. Апатиты, ул. Бредова, 30 7-34-40
Нижегородская обл. г. Н- Новгород, ул. Народная, 1А 41-05-00
Новосибирская обл. г. Новосибирск ул. Б.Хмельницкого, 56 76-88-92
Омская обл. г. Омск, ул. 27 Северная, 30 25-65-38
Орловская обл. г. Орел, ул. Черкасская, 2 5-19-56
Оренбургская обл. г. Оренбург, ул. Невельская, 8 «а» 77-65-54
Приморский край г. Владивосток, ул. Станюковича, 16 41-41-49
Пермская обл. г. Березники, ул. Л. Толстого, 7 «а» 1-72-23
Ростовская обл. г. Ростов-на-Дону, ул. Мясникова, 54 51-32-90
Рязанская обл. г. Рязань, пр. Колхозный, 15 44-29-34
Сахалинская обл. г. Южно-Сахалинск, ул. Ленина 213 77-22-75
Свердловская обл. г. Екатеринбург, ул. Техническая, 34 354-66-76
Ставропольский край г. Ессентуки, ул. Пушкина, 124 7-73-55
г. Лабинск, ул. Турчанинова,2 2-36-36
г. Бородино, ул. 9 мая, 49 3-25-34
г. Богучаны, ул. Октябрьская, 122 «а» 2-26-72
г. Дивногорск, ул. Гидростроителей 6 2-33-96
г. Енисейск, ул. Кирова, 87 2-22-78
г. Железногорск, ул. Пушкина, 32 2-08-49
г. Зеленогорск, Майское шоссе, 11 3-46-43
г. Канск, ул. Урицкого, 17 2-05-30
г. Красноярск, ул. Волгоградская, 5 «а» 62-27-25
г. Минусинск, ул. Ванеева, 7 2-53-91
г. Новоселово, ул. Толстикова, 5 9-13-63
г. Шарыпово, мкрн. Берлин-24 2-80-41
г. Курск, ул. Сумкая, 36 35-09-47
г. Петрозаводск, пр. Комсомольский 55-76-08
г. Санкт-Петербург, пр. Ленинский, 127 376-97-73
г. Москва, ул. Скаковая,36 234-99-67
г. Москва, ул. Домодедовская, 7 корп3,стр1 321-20-01
г. Раменское, ул. Школьная, 9 3-21-17
г. Татарск, пер. Кооперативный, 6 2-03-85
г. Куйбышев, кв 14-4 5-02-37
г. Новосибирск. ул. Большевитская, 121 66-25-61
г. Омск, ул. Маяковского, 17-17 53-38-36
г. Ливны, ул. Ленина, 26 2-23-02
г. Пермь, ул. Чайковского, 35 91-02-81
г. Пермь, ул. Шоссе Космонавтов, 63 25-82-71
г. Ростов-на-Дону, пер. Соборный, 94а 47-09-55
г. Екатеринбург, ул. Лукиных, 1а 336-67-24
г. Нижний Тагил,ул. Окт. революции, 66 22-33-76
22
Page 23
Саратовская обл. г. Саратов, 2 Детский пр.29/4/-220 72-60-18
г. Ставрополь, пл. Орджоникидзе, 10 28-16-33
Самарская обл. г. Тольятти, ул. 6-р.50 лет Октября, 26 22-71-85
г. Тольятти, ул. Тополиная,14 20-34-31
г. Самара, ул. Кабельная, 4 76-99-29
Смоленская обл. г. Смоленск, ул. Ленина, 22б 61-88-00
Томская обл. г. Томск, ул. Некрасова, 12 26-68-65
Татарстан респ. г. Казань, ул. А. Кутуя, 8 А 76-24-44
г. Набережные Челны. пр. Вахитова, 30/05 53-85-27
Тверская обл. г. Тверь, ул. 15 лет Октября, 39 36-12-06
г. Тверь, ул. Спартака, 50 42-33-89
Тульская обл. г. Новомосковск, ул. Свердлова, 56 5-23-14
Тюменская обл. г. Нижневартовск, ул. Менделеева,4А 23-23-51
г. Сургут, пос. Таежный, маг.¹6 28-01-43
г. Тюмень, Червишевский тракт 5/1 26-43-56
Òûâà ðåñï. г. Кызыл, ул. Дружбы, 7 9-92-40
Удмуртия респ. г. Ижевск, пос. Ключевой, 63 «а» 75-34-64
г. Ижевск, ул. Ленина, 142 36-06-88
Ульяновская обл. г. Ульяновск, ул. Гончарова, 23, 12 этаж 41-44-70
Хакасия респ. г. Абакан, ул. Вяткина, 9 6-81-31
г. Саяногорск, мкрн. 10, 8,80 7-08-85
Хабаровский край г. Комсомольск на Амуре, ул. Ленина 44/5 3-21-91
г. Совгавань, ул Пионерская, 26 4-40-32
г. Хабаровск, ул. Ленинградская, 5 21-28-17
Чувашия респ. г. Чебоксары, ул. Гладкова, 7 21-38-22
Челябинская обл. г. Магнитогорск, ул. Ленинградская, 17 23-24-64
г. Челябинск, ул. Свободы, 155 37-17-38
Читинская обл. г. Чита, ул. Ингодинская, 43, а/я 467 35-49-87
35-13-51
г. Чита, ул. Ингодинская, 35 32-55-22,
г. Краснокаменск, мкрн.4А Д.Быта «Новинка» 4-32-91
Ярославская обл. г. Ярославль, ул. Угличская, 39 23-45-52
г. Ярославль, пр. Ленина, 61а, 804 45-87-51
БИРЮСА
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО «КРАСНОЯРСКИЙ
ЗАВОД ХОЛОДИЛЬНИКОВ «БИРЮСА»
Россия, 660123, г. Красноярск, пр. Красноярский рабочий, 29
Отдел сервисного обслуживания: тел. 8 (3912) 64-46-17, факс 63-96-95
23
Page 24
Руководство по эксплуатации
Отметка о работе холодильника
Приложение 3
Рекомендуемое
Результаты проверки
Подписи механика и дата
24
Loading...
