Атлант ХМ4012-060 User Manual

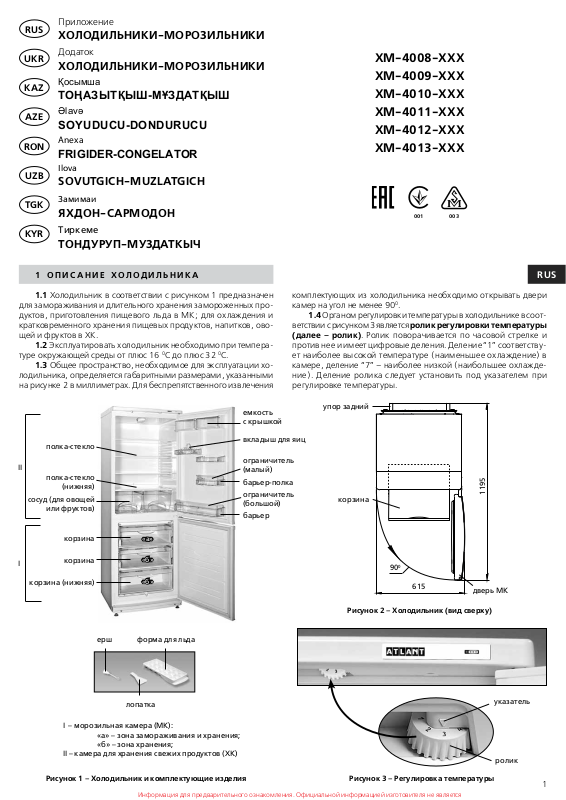

RUS
Приложение
ХОЛОДИЛЬНИКИ-МОРОЗИЛЬНИКИ
UKR
Додаток
ХОЛОДИЛЬНИКИ-МОРОЗИЛЬНИКИ
KAZ
Қосымша
ТОҢАЗЫТҚЫШ-МҰЗДАТҚЫШ
AZE
Əlavə
SOYUDUCU-DONDURUCU
RON
Anexa
FRIGIDER-CONGELATOR
UZB
TGK
Ilova
SOVUTGICH-MUZLATGICH
Замимаи
ЯХДОН-САРМОДОН
KYR
Тиркеме
ТОНДУРУП-МУЗДАТКЫЧ
1 ОПИСАНИЕ ХОЛОДИЛЬНИКА
1.1 Холодильник в соответствии с рисунком 1 предназначен
для замораживания и длительного хранения замороженных продуктов, приготовления пищевого льда в МК; для охлаждения и
кратковременного хранения пищевых продуктов, напитков, овощей и фруктов в ХК.
1.2 Эксплуатировать холодильник необходимо при темпера-
туре окружающей среды от плюс 16
1.3 Общее пространство, необходимое для эксплуатации хо-
лодильника, определяется габаритными размерами, указанными
на рисунке 2 в миллиметрах. Для беспрепятственного извлечения
0
С до плюс 32 0С.
ХМ-4008-ХХХ
ХМ-4009-ХХХ
ХМ-4010-ХХХ
ХМ-4011-ХХХ
ХМ-4012-ХХХ
ХМ-4013-ХХХ
003001
RUS
комплектующих из холодильника необходимо открывать двери
камер на угол не менее 90
1.4 Органом регулировки температуры в холодильнике в соответствии с рисунком 3 является ролик регулировки температуры
(далее – ролик). Ролик поворачивается по часовой стрелке и
против нее и имеет цифровые деления. Деление “1” соответствует наиболее высокой температуре (наименьшее охлаждение) в
камере, деление “7” – наиболее низкой (наибольшее охлаждение). Деление ролика следует установить под указателем при
регулировке температуры.
0
.
полка-стекло
II
полка-стекло
(нижняя)
сосуд (для овощей
или фруктов)
корзина
I
корзина (нижняя)
корзина
ерш
«а»
«б»
«б»
форма для льда
емкость
с крышкой
вкладыш для яиц
ограничитель
(малый)
барьер-полка
ограничитель
(большой)
барьер
упор задний
корзина
0
90
615
Рисунок 2 – Холодильник (вид сверху)
1195
дверь МК
лопатка
I – морозильная камера (МК):
«а» – зона замораживания и хранения;
«б» – зона хранения;
II – камера для хранения свежих продуктов (ХК)
Рисунок 1 – Холодильник и комплектующие изделия
Информация для предварительного ознакомления. Официальной информацией изготовителя не является
Рисунок 3 – Регулировка температуры
указатель
ролик
1
RUS
2 ЭКСПЛУАТАЦИЯ ХОЛОДИЛЬНИКА
2.1 ПЕРВОЕ ВКЛЮЧЕНИЕ
2.1.1 Подключить холодильник к электрической сети: вставить
вилку шнура питания в розетку.
Открыть дверь ХК и установить ролик на деление “2“. Закрыть
дверь ХК. В дальнейшем для выбора оптимальной для хранения
продуктов температуры в камере необходимо произвести регулировку с помощью ролика в соответствии с рисунком 3. Если после
регулировки или изменений условий эксплуатации компрессор
начал работать непрерывно, необходимо плавно повернуть
ролик в сторону уменьшения цифровых делений до щелчка
терморегулятора. После регулировки температура в холодильнике
поддерживается автоматически.
2.2 СИСТЕМА АВТОМАТИЧЕСКОГО ОТТАИВАНИЯ ХК
2.2.1 В ХК используется автоматическая система оттаивания.
Иней, появляющийся на задней стенке ХК, тает в цикле оттаивания при отключении компрессора и превращается в капли воды.
Капли талой воды стекают в лоток, через отверстие в нем по трубке
попадают в сосуд на компрессоре в соответствии с рисунком 4 и
маска
конденсатор
шкаф
внутренний ХК
лоток
ерш
поперечина
испаряются. В отверстие лотка установлен ерш для предотвращения
засорения системы слива.
В некоторых случаях иней может остаться на задней стенке ХК
после включения компрессора, что не является неисправностью.
Иней растает в последующих циклах оттаивания, предусмотренных
в работе холодильника.
2.2.2 Необходимо регулярно (не реже 1 раза в 3 месяца) сле-
дить за чистотой лотка и проверять отсутствие воды в лотке.
Наличие воды в лотке указывает на засорение системы слива.
Для устранения засорения следует прочистить ершом отверстие в
лотке, чтобы вода без препятствий стекала в сосуд, вымыть ерш и
установить в соответствии с рисунком 4.
ЗАПРЕЩАЕТСЯ эксплуатировать холодильник с засоренной
системой слива.
2.3 РАЗМОРАЖИВАНИЕ И УБОРКА МК
2.3.1 При размораживании МК следует:
– удалять талую воду, установив в соответствии с рисунком 5
лопатку и любую емкость объемом не менее 2 л;
– собирать талую воду, если она вытекает из камеры вне
лопатки, легковпитывающим влагу материалом;
– вымыть камеру и вытереть насухо.
ЗАПРЕЩАЕТСЯ размораживать МК без использования лопатки.
ВНИМАНИЕ! Не допускайте вытекания талой воды из МК
вне лопатки при размораживании и уборке.
ВНИМАНИЕ! Вода, появившаяся на дне ХК или попавшая
в место прилегания поперечины к шкафу внутреннему ХК,
планки передней к шкафу внутреннему МК в соответствии с
рисунком 4 может вызвать коррозию наружного шкафа холодильника и элементов холодильного агрегата, нарушить
теплоизоляцию, привести к образованию трещин шкафа
внутреннего и выходу из строя шкафа холодильника.
2.4 ОТКЛЮЧЕНИЕ ХОЛОДИЛЬНИКА
2.4.1 Для отключения холодильника следует вынуть вилку
шнура питания из розетки.
шкаф
трубка
сосуд
компрессор
щиток декоративный
Рисунок 4 – Схема слива талой воды из ХК Рисунок 5 – Сбор талой воды из МК
внутренний МК
планка передняя
опора
лопатка
емкость
2
Информация для предварительного ознакомления. Официальной информацией изготовителя не является
