МАШИНЫ СТИРАЛЬНЫЕ АВТОМАТИЧЕСКИЕ

СМА 50У82-ХХХ
СМА 50У102-ХХХ
СМА 60С82-ХХХ
СМА 60С102-ХХХ

Уважаемый покупатель!

При покупке стиральной машины проверьте правильность заполнения гаран­тийной карты, наличие штампа организации, продавшей ее, и даты продажи на от­рывных талонах.

Проверьте комплектацию и убедитесь, что стиральная машина не имеет ви­димых повреждений.

Внимательно изучив руководство по эксплуатации до подключения и исполь­зования стиральной машины, Вы сможете правильно и безопасно ее эксплуатиро­вать. Сохраняйте руководство по эксплуатации на протяжении всего срока службы
стиральной машины.

Стиральная машина соответствует требованиям Технического регламента огра­ничения использования некоторых опасных веществ в электрическом и электронном
оборудовании, утвержденного постановлением Кабинета Министров Украины от
3 декабря 2008 г. № 1057. Процентное содержание регламентированных вредных
веществ не превышает нормативов, определенных Техническим регламентом.

Система менеджмента качества разработки и производства изде­лий ЗАО ”АТЛАНТ” соответствует требованиям СТБ ISО 9001-2009 и зарегистри­рована в Реестре Национальной системы подтверждения соответствия РБ под
№ BY/112 05.01. 002 0014.

020 003 1003РБ01

Сертификат соответствия изделий выдан БЕЛЛИС (ул. Красная, 7, 220029, г. Минск):
№ ТС BY/112 03.03. 020 00031, срок действия с 18.04.2011 г. по 17.04.2016 г.

СОДЕРЖАНИЕ

1 ОБЩИЕ СВЕДЕНИЯ ...........................................................................................................................................3

2 ТРЕБОВ

3 ПОДГОТОВКА МАШИНЫ К РАБОТЕ .............................................................................................................6

4

5

6

6.6 ВЫБОР СКОРОСТИ ОТЖИМА ......................................................................................................... 11

6.8 НА

6.9 ПАУЗА В РАБОТЕ МАШИНЫ ........................................................................................................... 12

7 РЕК

7.1 ПОДГОТОВКА И ЗАГРУЗКА БЕЛЬЯ .................................................................................................. 13

8 ПР
9 У

9.1 ОЧИСТКА МАШИНЫ ..................................................................................................................... 16

10 Г
11 У
12 ВОЗМОЖНЫЕ НЕИСПР
13 У
14 ПЕРЕЧЕНЬ ВЫПО

И РЕМОНТУ МАШИНЫ ................................................................................................................................ 24

АНИЯ БЕЗОПАСНОСТИ ..................................................................................................................... 3

3.1 ПОДГОТОВКА К УСТАНОВКЕ .............................................................................................................6

3.2 УСТАНОВКА МАШИНЫ ....................................................................................................................6

3.3 ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ .......................................................................................6

3.4 ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ И КАНАЛИЗАЦИИ ....................................................................7

ЭКСПЛУАТАЦИЯ МАШИНЫ ...........................................................................................................................8

4.1 ОРГАНЫ УПРАВЛЕНИЯ ......................................................................................................................8

4.2 ДИСПЛЕЙ .........................................................................................................................................9

4.3 ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ МАШИНЫ .....................................................................................9

4.4 БЛОКИРОВКА ДВЕРЦЫ ОТ ЗАКРЫВАНИЯ ...................................................................................... 10

ПЕРВОЕ ВКЛЮЧЕНИЕ .................................................................................................................................... 10

5.1 ПЕРВАЯ СТИРКА ............................................................................................................................. 10

5.2 ОБЩИЕ РЕКОМЕНДАЦИИ ПЕРЕД НАЧАЛОМ СТИРКИ .................................................................. 10

ПОРЯДОК РАБОТЫ ........................................................................................................................................ 11

6.4 ВКЛЮЧЕНИЕ МАШИНЫ И ВЫБОР ПРОГРАММЫ .......................................................................... 11

6.5 ВЫБОР ТЕМПЕРАТУРЫ

6.7 ВЫБОР ДОПОЛНИТЕЛЬНОЙ ФУНКЦИИ ....................................................................................... 11

ЧАЛО СТИРКИ .................................................................................................................. 12

6.10 ОТМЕНА ПРОГРАММЫ ................................................................................................................ 12

6.11 ВЫКЛЮЧЕНИЕ МАШИНЫ ........................................................................................................... 12

ОМЕНДАЦИИ И СОВЕТЫ ...................................................................................................................... 13

7.2 ПРИМЕНЕНИЕ СИНТЕТИЧЕСКИХ МОЮЩИХ СРЕДСТВ ................................................................. 13

7.3 ВЫВЕДЕНИЕ НЕКОТОРЫХ ТИПОВ ПЯТЕН ....................................................................................... 15

7.4 МЕЖДУНАРОДНЫЕ СИМВОЛЫ ПО УХОДУ ЗА ТЕКСТИЛЬНЫМИ ИЗДЕЛИЯМИ ........................... 16

ОГРАММЫ СТИРКИ ................................................................................................................................. 16

ХОД ЗА МАШИНОЙ ................................................................................................................................... 16

9.2 ОЧИСТКА ФИЛЬТРОВ ПОДАЧИ ВОДЫ ........................................................................................... 19

9.3 ОЧИСТКА ФИЛЬТРА НАСОСА ........................................................................................................ 19

АРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ............................................. 20

СЛОВИЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ .................................................................................... 21

ТИЛИЗАЦИЯ ................................................................................................................................................. 21

ЛНЕННЫХ РАБОТ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

.................................................................................................................. 11

АВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ ......................................................... 21

2

Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является

Руководство по эксплуатации разработано для разных моделей машин стиральных автоматических
(далее — машина). В модели машины последние цифры (условно «-ХХХ» или «-ХХ») обозначают номер
исполнения, который указан в гарантийной карте и на табличке машины, расположенной на внутренней по­верхности крышки фильтра. Исполнения модели отличаются конструктивными и цветовыми решениями.

1 О БЩ ИЕ С ВЕ ДЕ Н ИЯ

1.1 Машина в соответствии с рисунком 1 предназначена для стирки текстильных изделий, спор-

тивной обуви с применением синтетических моющих средств низкого пенообразования, а также для
полоскания и отжима. Все операции по обработке изделий выполняются автоматически в соответствии
с заданной программой.

1.2 Машина предназначена для эксплуатации только в бытовых условиях.

При

использовании машины в производственных целях (в ресторане, кафе, офисе, детском саду,

санатории и т.п.) гарантийные обязательства не распространяются.

1.3 При

как применены современные технологии стирки, которые позволяют достичь максимальных результатов
качества стирки при минимальном потреблении воды и электрической энергии.

1.4 В машине предусмотрена система электронного контроля, которая способствует равномерности рас-

пределения белья в барабане перед каждым отжимом для исключения повышенных вибраций и шума.

1.5 Основные

рисунке 2.

1.6 Защитная

определяет утечку воды при повреждении шланга — подача воды из водопровода в машину прекращается,
стирка останавливается и высвечивается показание неисправности на дисплее.

1.7 Эксплуатировать машину необходимо:

— при т

— при давлении в водопроводной сети от 0,05 до 1 МПа;

— от однофазной электрической сети переменного тока с частотой (50±1) Гц;

— в диапазоне номинальных напряжений 220—230 В.

ВНИМАНИЕ! Понижение температуры в помещении ниже 0
воды в машине и к выходу машины из строя.

1.8 В комплект поставки входят: комплектующие изделия, руководство по эксплуатации, перечень

сервисных организаций, гарантийная карта с этикеткой энергетической эффективности машины (далее
— этикетка энергоэффективности).

Этикетка энергоэффективности содержит информацию о технических характеристиках машины. Для
определения информации следует загнуть полосу (по линии сгиба) на этикетку энергоэффективности,
совместив числовые значения с наименованием характеристик.

На оборотной стороне этикетки энергоэффективности в таблицах размещены остальные технические
характеристики машины, габаритные размеры и информация о количестве комплектующих.

1.9 Изготовитель постоянно работает над дальнейшим совершенствованием конструкции машины и

повышением ее качества, поэтому оставляет за собой право вносить изменения в конструкцию и комплек­тацию машины, сохраняя неизменными ее основные технические характеристики.

1.10 После транспортировки при температуре окружающей среды ниже 0

перед включением в электрическую сеть не менее 24 ч при комнатной температуре.

ВНИМАНИЕ! Изготовитель (продавец) не несет ответственности (в том числе и в гарантийный
срок эксплуатации) за дефекты и повреждения изделия, возникшие вследствие нарушения усло­вий эксплуатации или его хранения либо действия непреодолимой силы (пожара, стихийного
бедствия и т.п.).

работе машины уровень воды может визуально не определяться через стекло дверцы, так

детали машины и комплектующие показаны на рисунке 1, габаритные размеры — на

система в наливном шланге, предусмотренная в машине в зависимости от модели,

емпературе окружающей среды (25 ± 10)

0

С и относительной влажности не более 75%;

0

С может привести к замерзанию

0

С машину следует выдержать

2 Т РЕ БО ВА НИ Я Б ЕЗ ОП АС НО СТ И

2.1 Машина — электробытовой прибор, поэтому при ее эксплуатации следует соблюдать общие

правила электробезопасности.

3

лоток

дверца

крышка фильтра

панель управления

барабан

корпус

уплотнитель

шланг наливной (в комплекте
с фильтром и шайбой)*

шланг наливной
(с защитной системой)*

кронштейн

заглушка

шторка лоток для жидкого

колпачок (с меткой MAX)

отбеливателя

* Входит в комплект поставки в зависимости от модели машины.

Рисунок 1Рисунок 1

B

L

1

HB

колпачок

меткой CL MAX)

(с

Н - высота, L - ширина, В - глубина по корпусу, В

- глубина

1

Рисунок 2

4

Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является

2.2 Прибор не предназначен для использования лицами (включая детей) с пониженными физи-

ческими, чувственными или умственными способностями либо при отсутствии у них опыта или знаний,
если они не находятся под контролем или не проинструктированы об использовании прибора лицом,
ответственным за их безопасность.

Дети должны находиться под контролем для недопущения игры с прибором.

2.3 По типу защиты от поражения электрическим током машина относится к классу I.

2.4 Дву

хполюсная розетка с заземляющим контактом для подключения машины должна быть уста-

новлена в месте, доступном для экстренного отключения машины от электрической сети.

2.5 Перед подключением машины к электрической сети необходимо визуально проверить отсутствие

повреждений шнура питания. Шнур не должен перегибаться и быть пережатым.

При повреждении шнура питания его замену, во избежание опасности, должен производить из­готовитель или сервисная служба.

2.6 Меры предосторожности следует соблюдать при перемещении и транспортировании машины,

т

ак как она имеет большую массу.

ВНИМАНИЕ! Не используйте машину в качестве подставки, тумбы и т.п.

ЗАПРЕЩАЕТСЯ у

действию.

ЗАПРЕЩАЕТСЯ эксплуатировать машину без установки заглушек в соответствии с 3.1.2.

2.7 При подключении машины к сети холодного водоснабжения следует использовать только новый

наливной шланг

ЗАПРЕЩАЕТСЯ использовать в машине средства, содержащие растворители, так как существует
опасность выделения ядовитых газов, повреждения машины, возгорания и взрыва.

2.8 В процессе стирки не рекомендуется прикасаться к стеклу дверцы машины, так как оно нагревается

и может стать причиной ожога.

В

НИМАНИЕ! Не опирайтесь на открытую дверцу машины во избежание поломки крон-

штейна крепления дверцы.

2.9 По

завершении стирки необходимо выключить машину, отключить ее от электрической сети,

вынув вилку из розетки, и закрыть кран подачи воды (см. рис. 9).

2.10 Для обеспечения электрической и пожарной безопасности ЗАПРЕЩАЕТСЯ:

—

подключать машину к электрической сети, имеющей неисправную защиту от токовых перегрузок;
— использовать для подключения машины розетку без заземляющего контакта;
— использовать для подключения машины к электрической сети переходники, многоместные (име-

ющие два и более мест подключения) розетки и удлинительные шнуры;

— отключать машину от электрической сети, взявшись за шнур питания;
— вставлять и вынимать вилку шнура питания из розетки, а также прикасаться к работающей машине

мокрыми руками;

— мыть машину под струей воды;
— самостоятельно производить ремонт и вносить изменения в конструкцию машины, а также в ее водо- и

электроснабжение. Это может привести к серьезным повреждениям машины и лишить права на гарантийный
ремонт. Ремонт должен производиться только квалифицированным механиком сервисной службы.

2.11 В случае возникновения в работе машины неисправности, связанной с появлением электри-

ческ

ого треска, задымления и т.п., следует немедленно отключить машину от электрической сети, вынув

вилку шнура питания из розетки, закрыть кран подачи воды и вызвать механика сервисной службы.

При возникновении пожара следует немедленно отключить машину от электрической сети, закрыть

кран подачи воды, принять меры к тушению пожара и вызвать пожарную службу.

2.12 Срок службы машины 10 лет при эксплуатации в бытовых условиях.
ВНИМАНИЕ!

за безопасную работу изделия. Дальнейшая эксплуатация может быть небезопасной, так как
значительно увеличивается вероятность возникновения электро- и пожароопасных ситуаций
из-за естественного старения материалов и износа составных частей машины.

станавливать машину вне помещения, чтобы не подвергать ее атмосферному воз-

, входящий в комплект поставки.

По истечении срока службы машины изготовитель не несет ответственности

5

3 П ОД ГОТ ОВ КА М АШ ИН Ы К РА БОТ Е

3.1 ПОДГОТОВКА К УСТАНОВКЕ

3.1.1 Освободить машину от упаковочных материалов (полиэтиленовой пленки, пенополистирольных

деталей). Снять защитную пленку с дисплея.

ВНИМАНИЕ! Чтобы не повредить машину, не перемещайте ее, взявшись за лоток, дверцу

или уплотнитель в соответствии с рисунком 1.

3

.1.2 Для транспортировки машины бак зафиксирован блокировочными винтами.

Четыре винта необходимо открутить с помощью гаечного ключа и вынуть резиновые и пластмассо-

вые втулки в соответствии с рисунком 3. Если втулки остались внутри машины и их не удалось вынуть,
следует снять заднюю панель в соответствии с рисунком 4 с помощью крестообразной отвертки и
достать их. Панель установить на место. Закрыть отверстия пластмассовыми заглушками, входящими в
комплект поставки.

Винты и втулки сохранить для возможной транспортировки машины в будущем.

ВНИМАНИЕ!

новленными блокировочными винтами, резиновыми и пластмассовыми втулками.

3.2 УСТАНОВКА МАШИНЫ

3.2.1 Машина должна устанавливаться на прочную, ровную и сухую поверхность.

М

ягкое покрытие пола (ковер, покрытие на пенополиуретановой основе и др.) не подходит для

установки, так как способствует вибрации и ухудшению вентиляции машины.

На деревянный пол машину следует устанавливать, предварительно прочно прикрепив к полу плиту

из древесных материалов толщиной не менее 15 мм. Для повышения устойчивости машины в процессе
работы на деревянном полу рекомендуется устанавливать ее в углу помещения.

3.2.2 Машину выставить по уровню строго горизонтально относительно пола, выворачивая или

вворачивая регулируемые опоры в соответствии с рисунком 5: гаечным ключом ослабить контргайки на
опорах, отрегулировать высоту опор, зажать контргайки. Неправильная установка машины по уровню
или недостаточная затяжка контргаек впоследствии может стать источником вибрации и повышенного
шума при работе машины.

ВНИМАНИЕ! Для обеспечения максимальной устойчивости машины выворачивание опор

должно быть минимальным.

Во избежание возможного повреждения корпуса не включайте машину с уста-

3.3 ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
ВНИМАНИЕ! Машина должна быть заземлена.

Машина

контактом, допустимый ток которой не менее 16 А. К розетке должен быть подведен трехпроводной кабель
с медными жилами сечением не менее 1,5 мм

должна подключаться к электрической сети через двухполюсную розетку с заземляющим

2

или алюминиевыми жилами сечением не менее 2,5 мм2.
Фазный провод должен быть подключен через автоматическое устройство защиты электрической сети,
рассчитанное на максимальный ток (ток срабатывания) 16 А, с временем срабатывания не более 0,1 с.

Если розетка не имеет подводки указанного кабеля или удалена от места установки машины, необ-

контргайкаопора

Рисунок 5

6

панель

Рисунок 3

Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является

Рисунок 4

ходимо провести доработку электрической сети и монтаж розетки. Работы по доработке электрической
сети и монтажу розетки должны быть выполнены квалифицированным персоналом.

ЗАПРЕЩАЕТСЯ за

земление прокладывать отдельным проводом, а также через отопительное, водо-

проводное или канализационное оборудование.

ВНИМАНИЕ! Изготовитель (продавец) не несет ответственности за причиненный ущерб здо-

ровью и собственности, если он вызван несоблюдением указанных требований к подключению.

3.4 ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ И КАНАЛИЗАЦИИ
3

.4.1 Машина подключается только к сети холодного водоснабжения через кран подачи воды с

резьбовым патрубком 3/4 дюйма.

3.4.2 Перед подключением машины к водопроводу следует:
—

открыть водопроводный кран и дать стечь воде, чтобы смыть из труб загрязнения в виде песка и

ржавчины;

— проверить чистоту фильтра в наливном шланге в соответствии с рисунком 6 или 7;

фильтр

Рисунок 7Рисунок 6

Рисунок 8

— если наливной шланг имеет защитную систему в соответствии с рисунком 7, то следует обратить

внимание на цвет в специальном окне шланга. Желтый цвет окна указывает на исправность шланга;

— присоединить наливной шланг к резьбовому патрубку крана подачи воды в соответствии с рисун-

ком 6 или 7 и к машине в соответствии с рисунком 8, туго затянув гайки рукой;

3

.4.3 Во время стирки кран подачи воды должен быть полностью открыт в соответствии с рисунком 9.

3.4.4 Сливной шланг в соответствии с рисунком 10 должен находиться на высоте не менее 60 и не

бо

лее 90 см от уровня пола. При несоблюдении данного требования машина работать не будет.

3.4.5 Для слива воды непосредственно в канализацию сливной шланг машины устанавливается

выше колена стока (сифона) в канализационную трубу с внутренним диаметром не менее 40 мм, чтобы
не произошло обратное засасывание сточной воды в машину.

Сливной шланг может подключаться непосредственно к сифону в соответствии с рисунком 11, если в

сифоне есть патрубок для его подключения.

ОТКРЫТ

Рисунок 9

ЗАКРЫТ

MIN 60 CM
MAX 90 CM

Рисунок 10

Рисунок 11

7

3.4.6 При сливе воды в мойку или ванну шланг в соответ-

ствии с рисунком 12 необходимо закрепить в месте перегиба
специальным кронштейном, входящим в комплект поставки
машины. Шланг не должен быть погружен в воду.

ВНИМАНИЕ! Наливной и сливной шланги после под­ключения к водопроводу и канализации не должны быть
перегнуты или сдавлены.

3.4.7 После подключения машины к водопроводу и канализа-

ции следует проверить герметичность соединений шлангов — места

Рисунок 12

соединений должны быть сухими.

4 Э КС ПЛ УАТА ЦИ Я М АШ ИН Ы

4.1 ОРГАНЫ УПРАВЛЕНИЯ

Органами управления машины являются ручка выбора программы стирки и кнопки, обозначенные

на рисунках 13, 14.

Ручка выбора программы стирки (далее — ручка) служит для включения/выключения машины и

выбора программы стирки. Вокруг ручки нанесены названия программ и символ
в обоих направлениях (по часовой стрелке и против нее) и устанавливается точно на соответствующее
деление выбранной программы. При установке ручки на символ
отмена выбранной программы.

Кнопка выбора частоты вращения барабана при отжиме (далее — скорость отжима)
Нажатие кнопки позволяет выбрать скорость отжима ниже максимального значения, предусмо-

тренного программой стирки. Выбранное значение скорости отжима подсвечивается соответствующим
индикатором на дисплее.

Кнопка выбора температуры
Позволяет выбрать температуру ниже максимального значения, предусмотренного программой

стирки. Выбранное значение температуры подсвечивается соответствующим индикатором на дисплее.

Кнопки дополнительных функций (см. 4.3)

Нажатие кнопки позволяет дополнительно к программе стирки выбрать дополнительную функцию
— загорается индикатор выбранной функции. При повторном нажатии световой индикатор гаснет, функ­ция отключается.

Кнопка

грамме и используется также для задания паузы в работе машины без отмены программы стирки.

(старт/пауза) предусмотрена для начала (старта) работы машины по выбранной про-

происходит выключение машины и

. Ручка поворачивается

лоток дисплей кнопка старт/пауза

ручка выбора программы стирки

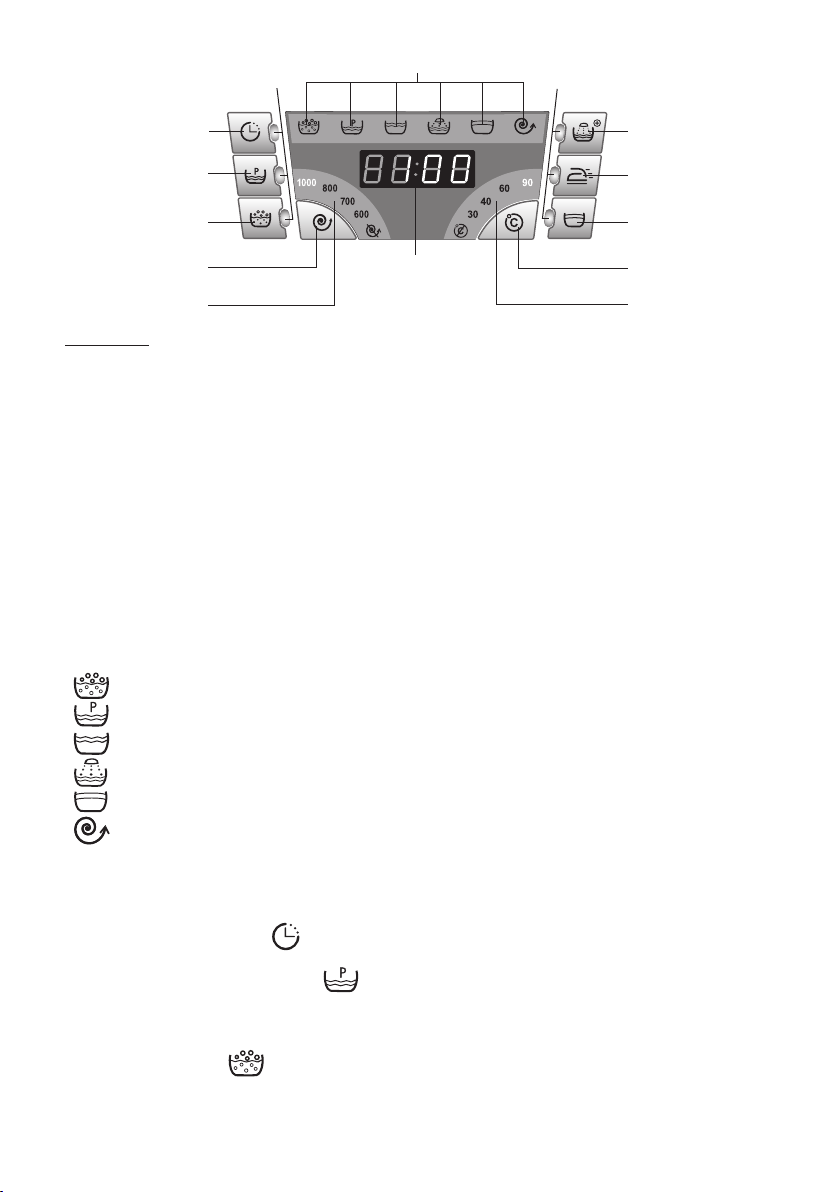

Рисунок 13 — Панель управления

8

Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является

индикатор дополнительной функции

зона индикации операций программы стирки

индикатор дополнительной функции

кнопка отложенного

кнопка предварительной

кнопка замачивания

кнопка выбора

скорости отжима

зона индикации

скорости отжима*

* Значения скорости отжима зависят от модели машины.

старта

стирки

зона индикации

времени

кнопка дополнительного
полоскания

кнопка легкого глажения

кнопка остановки
с водой в баке

кнопка выбора
температуры

зона индикации
температуры

Рисунок 14

4.2 ДИСПЛЕЙ

4.2.1 Дисплей в соответствии с рисунком 14 имеет:

— зону индик

ации скорости отжима;
— зону индикации операций программы стирки;
— зону индикации температуры;
— зону индикации времени.
При включении машины загорается подсветка дисплея. В процессе стирки подсветка дисплея ста-

новится менее яркой.

4.2.2 В зоне индикации операций программы стирки загораются следующие индикаторы:

– замачивание,

– предварительная стирка,

– основная стирка,
– полоскание,

– остановка с водой в баке,

– отжим и слив.

4.3 ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ МАШИНЫ

4.3.1 Возможность включения дополнительных функций зависит от программы стирки. Выбор необхо-

димой функции осуществляется нажатием соответствующей кнопки.

4.3.2 Отложенный старт

позволяет отложить начало стирки на определенное время от 1 до

24 часов. При выборе данной функции время изменяется последовательно с интервалом в 1 час.

4.3.3 Предварительная стирка

предусмотрена для изделий из хлопчатобумажных тканей

сильного загрязнения.

При выборе данной функции изделия дополнительно стираются в воде с моющим средством при

температуре 30

4.3.4 Замачивание

0

С, что обеспечивает качественное удаление загрязнения при основной стирке.

предусмотрено для изделий из хлопчатобумажных тканей сильного за-

грязнения. Изделия выдерживаются в воде 2 ч с моющим средством (с периодическим переворачиванием),

9

затем стираются по выбранной программе. При выборе функции одновременно включается и функция
предварительной стирки — загораются два соответствующих индикатора. Замачивание выполняется после
окончания предварительной стирки, когда индикатор замачивания начинает мигать.

Для сокращения времени замачивания следует повторно нажать кнопку

и машина начнет работать по выбранной программе.

4.3.5 Дополнительное полоскание

жащих людям с аллергией на моющие средства, или для стирки в очень мягкой воде, в которой моющее
средство выполаскивается недостаточно.

При выборе д

4.3.6 Легкое глаженье

и отжима, облегчения последующего глаженья. Использование функции обеспечивает щадящий режим
стирки и бережный отжим с минимальным количеством складок после стирки.

4.3.7 Остановка с водой в баке

шения сминания тканей.

При выборе функции исключается цикл слива и окончательного отжима. После окончания стирки не-

обходимо произвести слив воды: ручку выбора установить на символ
«Слив».

4.4 БЛОКИРОВКА ДВЕРЦЫ ОТ ЗАКРЫВАНИЯ

втулка

дверца

анной функции в программу стирки добавляется еще одно полоскание.

предусмотрено для уменьшения сминания тканей в процессе стирки

Для
в соответствии с рисунком 15 с помощью отвертки по часовой стрелке
до упора — втулка выдвинется вперед и не даст закрыть дверцу. Для
снятия блокировки перед началом стирки следует совершить действия
в обратной последовательности.

Рисунок 15

предусмотрено для детской одежды, вещей, принадле-

используется при стирке изделий из тонких тканей для умень-

, выбрать и выполнить программу

блокировки дверцы от закрывания следует повернуть втулку

— функция отключится

5 П ЕР ВО Е В КЛ ЮЧ ЕН ИЕ

5.1 ПЕРВАЯ СТИРКА

5.1.1 Каждая машина проходит испытания у изготовителя, поэтому в машине может быть небольшое

количество воды. Для очистки машины изнутри и удаления воды, оставшейся после испытаний, необхо­димо выполнить первую стирку без загрузки белья.

5.1.2 Первую

с 6.4, 6.5, 6.11.

В

НИМАНИЕ! Для первого включения машины в отделение 2 лотка в соответствии с рисунком 16
загрузить половину нормы моющего средства для максимальной загрузки белья, учитывая реко­мендации производителя моющего средства.

5.2 ОБЩИЕ РЕКОМЕНДАЦИИ ПЕРЕД НАЧАЛОМ СТИРКИ
5

.2.1 Перед включением машины следует открыть водопроводный кран и, сливая воду, убедиться,

что вода не содержит загрязнений в виде песка, ржавчины и т.п.

ВНИМАНИЕ! Изготовитель (продавец) не несет ответственности (в том числе и в гарантийный
срок эксплуатации) за качество стирки, а также дефекты и повреждения машины, связанные с ис­пользованием воды, которая загрязнена ржавчиной, песком, окалиной и т.п.

5.2.2 Проверить правильность установки наливного и сливного шлангов (см. 3.4).

Если

машина долго не использовалась, следует слить застоявшуюся воду из наливного шланга, от­крутив гайку и отсоединив шланг от крана подачи воды. Наливной шланг присоединить к водопроводу
в соответствии с 3.4.2.

10

Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является

стирку выполнить, установив программу «Хлопок» и температуру 90 0С, в соответствии

6 П ОР ЯД ОК Р АБ О ТЫ

6.1 Подготовить и загрузить белье в машину (см. 7.1).

Проверить, нет ли в барабане посторонних предметов, не находятся ли там домашние животные.
Закрыть дверцу машины до ощутимого щелчка замка, предварительно сняв блокировку дверцы от

закрывания, если она была установлена (см. 4.4).

ВНИМАНИЕ! Белье не должно быть зажато между дверцей и уплотнителем.

6.2 В соответствующие отделения лотка загрузить моющее средство, предназначенное для автома-

тических с

ки в соответствии с рисунком 13. На дисплее загораются индикаторы операций программы стирки и ее
основные параметры.

стирки, установленные изготовителем (скорость отжима, температура стирки, ее длительность и др.).

Оно может изменяться (увеличиваться или уменьшаться) в процессе работы машины в зависимости от
температуры и давления воды в водопроводной сети, массы загружаемого белья, вида тканей изделий,
изменения величины напряжения в электрической сети и т.д.

с моментом фактического окончания стирки.

программы во время работы машины (без выключения машины) не позволяет изменить ранее выбран­ную программу.

функции в соответствии с 6.5-6.7.

тиральных машин, и средство для спецобработки (см. 7.2). Плавно закрыть лоток.

6.3 Вставить вилку шнура питания в розетку и открыть кран подачи воды (см. рис. 9).

6.4 ВКЛЮЧЕНИЕ МАШИНЫ И ВЫБОР ПРОГРАММЫ

6.4.1 Для

При выборе программы в соответствии с таблицей 2 автоматически задаются основные параметры

6.4.2 Время длительности стирки, отображенное на дисплее, определено в лабораторных условиях.

В

НИМАНИЕ! Допускается несовпадение показания времени до окончания стирки на дисплее

6.4.3 Выбор

6.4.4 После выбора программы можно изменить параметры стирки или выбрать дополнительные

включения машины следует установить ручку на деление необходимой программы стир-

программы производится только до начала стирки. Установка ручки на деление новой

6.5 ВЫБОР ТЕМПЕРАТУРЫ

Н

ажимая кнопку

температуру стирки. При нажатии кнопки в зоне и
значения от максимального до
изменится показание длительности стирки.

Выбираемые значения температуры стирки — без нагрева воды (символ

6.6 ВЫБОР СКОРОСТИ ОТЖИМА

жимая кнопку

На
тренную программой стирки. При нажатии кнопки индикатор числовых значений скорости отжима вы­свечивается поочередно от максимального до

Выбираемые значения скорости отжима — от максимального (в зависимости от модели машины) до
минимального — нулевого (отжим выключен — символ

ВНИМАНИЕ! С
зависит от выбранной программы.

ВНИМАНИЕ! При
матически снижается или отжим не производится.

6.7 ВЫБОР ДОПОЛНИТЕЛЬНОЙ ФУНКЦИИ

6

.7.1 Для выбора дополнительной функции следует нажать соответствующую ей кнопку — загорается

индикатор в соответствии с рисунком 14. При повторном нажатии световой индикатор гаснет, функция
отменяется.

Выбор дополнительных функций допускается только до начала стирки. При нажатии кнопок во время
работы машины раздается тройной звуковой сигнал — дополнительная функция не включается.

в соответствии с рисунком 14, можно понизить предусмотренную программой

ндикации температуры поочередно высвечиваются

с последующим повторением. Одновременно с выбором температуры

), 30 0С, 40 0С, 60 0С, 90 0С.

в соответствии с рисунком 14, можно уменьшить скорость отжима, предусмо-

с последующим повторением.

).

корость отжимов между основными операциями стирки не регулируется и

неравномерном распределении белья в барабане скорость отжима авто-

11

ВНИМАНИЕ! Если выбранная функция не совместима с выбранной программой, то индикатор
не загорается и функция не включается (раздаются три звуковых сигнала).

6.7.2 Задание времени отложенного старта

Н

ажать на кнопку

задержки начала стирки 24 часа («24:Н»). Нажимая на кнопку
(интервал изменения показания 1 час).

Для отключения функции следует ручку выбора программы стирки установить на деление
вновь выбрать программу стирки.

6.8 НАЧАЛО СТИРКИ

Д

ля начала работы машины по выбранной программе стирки следует нажать кнопку

рается индикатор на кнопке, раздается звуковой сигнал, срабатывает блокировочное устройство дверцы
и стирка начинается. На дисплее начинается отсчет времени до окончания стирки. Если выбрана допол­нительная функция «Отложенный старт» (

ВНИМАНИЕ! Не рекомендуется пользоваться водопроводом, когда при выполнении програм­мы стирки в машину заливается вода. Из-за колебания давления в водопроводе объем залива­емой воды может быть недостаточным для выполнения качественной стирки и полоскания.

В

НИМАНИЕ! Прекращение подачи напряжения в электрической сети во время стирки не вли­яет на последующую работу машины: после возобновления подачи напряжения в электрической
сети машина продолжает выполнение программы с начала операции стирки, на которой была
остановлена.

6.9 ПАУЗА В РАБОТЕ МАШИНЫ

П

ри необходимости приостановить работу машины без отмены программы следует удерживать
нажатую кнопку
сигнала. Отсчет времени на дисплее остановится, и приблизительно через 2 мин отключится блокировоч­ное устройство дверцы.

Для продолжения работы машины следует нажать кнопку

граммы с начала остановленной операции стирки, время до окончания стирки может увеличиться.

В программах «Деликатные ткани», «Шерсть», «Ручная стирка», «Комби-стирка» приостановить ра­боту машины невозможно. Если необходимо открыть дверцу при выполнении данных программ, следует
произвести слив воды: отменить программу, затем выбрать и выполнить программу «Слив».

ВНИМАНИЕ! Не открывайте дверцу машины, если уровень воды в барабане визуально
определяется через стекло дверцы.

— загорится индикатор, в зоне индикации времени появится максимальное время

, следует задать необходимое время

и

— заго-

), на дисплее начнется отсчет времени до начала стирки.

в течение 2 секунд — до появления мигания индикатора на кнопке и звукового

. Машина продолжит выполнение про-

6.10 ОТМЕНА ПРОГРАММЫ

Для

отмены ранее выбранной программы следует ручку выбора программы стирки установить на
символ
выбрать другую программу стирки.

ровочное устройство дверцы, на дисплее появляется надпись «END». Раздается тройной звуковой сигнал и
гаснет индикатор на кнопке

с интервалом в одну минуту.

выключается. Вынуть вилку из розетки и закрыть кран подачи воды.

ние части машины не станут сухими. Во избежание появления запаха в машине дверца должна оставаться
приоткрытой до следующей стирки.

12

: машина выключается и выполняемая программа отменяется. При необходимости следует

6.11 ВЫКЛЮЧЕНИЕ МАШИНЫ
6

.11.1 После окончания последней операции стирки приблизительно через 2 мин отключается блоки-

.

Если машина не отключена от электрической сети, то тройной звуковой сигнал раздастся еще пять раз

6.11.2 По завершении стирки следует установить ручку выбора программы на символ

Открыть дверцу и достать белье. Слегка выдвинуть лоток и оставить дверцу приоткрытой, пока внутрен-

Рекомендуется установить блокировку дверцы от закрывания в соответствии с 4.4.

Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является

— машина

7 Р ЕКО МЕ Н ДА Ц ИИ И СО В ЕТ Ы

7.1 ПОДГОТОВКА И ЗАГРУЗКА БЕЛЬЯ

7.1.1 Перед началом стирки необходимо:

—

рассортировать белье и одежду с учетом степени загрязнения, отделив цветные изделия от белых;
— распределить изделия по типам тканей, проверив символы на этикетках.
Степень загрязнения изделий учитывается при выборе программы стирки (см. таблицу 2) и опреде-

ляется следующим образом:

— при легком загрязнении белье имеет неприятный запах, пятна и загрязнения не заметны;
— при среднем загрязнении белье заметно загрязнено и(или) слегка запятнано;
— при сильном загрязнении на белье видны загрязнения и(или) пятна.

ВНИМАНИЕ! Не следует новое цветное белье стирать вместе с другими изделиями, так как

оно может полинять. Белое белье следует стирать отдельно.

7

.1.2 Перед загрузкой белья в барабан следует:

— проверить, чтобы карманы одежды были пусты, разорванные части зашиты, молнии, пояса, пряжки

и крючки были застегнуты, трудноудаляемые пятна были предварительно выведены (см. 7.3);

— очистить с помощью щетки одежду (карманы, отвороты) от песка;
— вывернуть наизнанку брюки, изделия с аппликациями, вязаные и трикотажные изделия (трико-

тажное белье, футболки, изделия с начесом и т.п.).

ВНИМАНИЕ! Попадание в машину металлических предметов (монеты, скрепки и т.п.)

вместе с бельем может стать причиной повреждения резинового уплотнителя и пластмассового
бака машины. Подобные неисправности не подлежат гарантийному ремонту.

7

.1.3 Мелкие вещи (носки, носовые платки и т.п.), бюстгальтеры с косточками, а также деликатные

изделия (тонкие колготки, чулки и т.п.) необходимо укладывать перед стиркой в специальную сетку
или мешок и стирать одновременно с другим бельем.

7.1.4 Для получения лучших результатов стирки и отжима рекомендуется рассортированное белье

расправить и расположить свободно внутри барабана машины.

Кр

упные изделия следует стирать наряду с мелкими и укладывать в барабан, чередуя друг с другом.

Уложенные так изделия при отжиме более равномерно распределяются внутри барабана.

ЗАПРЕЩАЕТСЯ загружать в машину только изделия из тканей, впитывающих большое количество

воды (куртки, махровые полотенца, халаты, коврики и т.п.).

ВНИМАНИЕ! Не перегружайте машину. При перегрузке ухудшается качество стирки, белье

сильнее сминается. Максимальная загрузка сухого белья для каждой программы стирки указана
в таблице 2.

7.1.5 Перед началом стирки спортивной обуви необходимо:

— дос

тать шнурки из обуви;

— вытряхнуть песок и вымыть обувь снаружи.

ВНИМАНИЕ! Не рекомендуется стирать спортивную обувь из натуральной кожи, замши и

нубука, а также с подошвой из твердой пластмассы или с металлическими элементами.

7.2 ПРИМЕНЕНИЕ СИНТЕТИЧЕСКИХ МОЮЩИХ СРЕДС

7.2.1 В машине предусмотрен лоток для моющих средств в соответствии с рисунками 1, 16.

Л

оток имеет три отделения, отмеченные цифрами и символом:
1 — для предварительной стирки с использованием порошкообразных СМС и отбеливающих средств;
2 — для основной стирки;

— для средств спецобработки (кондиционирующих, смягчающих, крахмалящих, ароматизиру-

ющих добавок).

Дополнительно в отделения лотка устанавливаются:
— лоток для жидкого отбеливателя, отмеченный буквами CL;
— шторка для использования жидких СМС.

ТВ (далее — СМС)

13

лоток

шторка

колпачок (с меткой MAX)

колпачок (с меткой CL MAX)

лоток для жидкого
отбеливателя

2

1

Рисунок 16

7.2.2 Для стирки следует использовать СМС, отбеливатели и кондиционирующие добавки, предна-

значенные для автоматических стиральных машин.

ВНИМАНИЕ! Не рекомендуется использовать для стирки отбеливатели-гели.
7

.2.3 Дозировку СМС следует производить с учетом массы изделий, степени их загрязнения, жесткости

воды, рекомендаций производителя СМС.

В

НИМАНИЕ! Передозировка СМС, а также использование СМС для ручной стирки может

привести к образованию обильной пены, которая ухудшает качество стирки и может привести
к выходу машины из строя.

7

.2.4 При использовании порошкообразного СМС необходимо из отделения 2 лотка извлечь штор-

ку (если она установлена). Необходимо следить, чтобы порошок не попадал в отделение для средств
спецобработки
пена и на вещах могут появиться белые пятна.

7.2.5 При

ные СМС, которые помещают в отделение 1 в соответствии с рисунком 16.

7.2.6 При использовании жидкого СМС в отделение 2 лотка должна быть установлена шторка в со-

ответствии с рисунком 18, на обеих сторонах которой нанесены числовые уровни в миллилитрах. Чтобы
шторка свободно переместилась по направляющим пазам в нижнее положение, необходимо установить
ее в отделение лотка лицевой поверхностью с числами:

в соответствии с рисунком 17, так как в процессе полоскания будет образовываться

выборе дополнительных функций , рекомендуется использовать порошкообраз-

14

шторка

ДА

Рисунок 17 Рисунок 18

Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является

НЕТ

— 150, 100, 50 для СМА 50У82-ХХХ, СМА 50У102-ХХХ;
— 200, 150, 100, 50 для СМА 60С82-ХХХ, СМА 60С102-ХХХ.

ВНИМАНИЕ! В СМА 50У82-ХХХ, СМА 50У102-ХХХ шторка устанавливается только в вынутый

из машины лоток для моющих средств (см. 9.1.3).

7.2.7 Пере

падание их в соседние отделения приводит к ухудшению качества стирки.

7.2.8 Отбеливающие средства при выборе программы «Удаление пятен» помещают в отделение 1 в

соо

тветствии с рисунком 16, и отбеливание происходит непосредственно после основной стирки.

Перед использованием жидкого отбеливателя в отделение 1 в соответствии с рисунками 16,17 встав-

ляется лоток для жидкого отбеливателя. М
заполнения лотка отбеливающим средством.

ВНИМАНИЕ! При использовании отбеливателя не допускается задание дополнительной

функции предварительной стирки

7.2.9 Для улучшения качества стирки и защиты машины от известковых отложений при стирке в воде

со

степенью жесткости II или III рекомендуется использовать наряду с СМС смягчитель воды. Его следует

добавлять к СМС в отделение 2 в соответствии с рисунком 16 согласно рекомендациям производителя.

Степень жесткости воды определяется по таблице 1. Информацию о жесткости воды можно получить на

местном предприятии водоснабжения.

ЗАПРЕЩАЕТСЯ во время работы машины вынимать лоток для моющих средств во избежание вы-

т

екания воды из машины и ее разбрызгивания.

Таблица 1

Степень

жесткости

I Мягк

II Средней ж

III Ж

лив средств спецобработки в отделении (выше метки MAX на колпачке), а также по-

етка на колпачке CL MAX определяет максимальный уровень

.

Характеристика воды Жесткость воды в 0dH

ая От 0 до 7 До 1,3

есткости От 7 до 14 От 1,3 до 2,5

есткая От 14 до 21 От 2,5 до 3,8

Жесткость воды в

миллимолях на литр

7.3 ВЫВЕДЕНИЕ НЕКОТОРЫХ ТИПОВ ПЯТЕН

7.3.1 Некоторые пятна невозможно удалить с изделий при обычной стирке в машине. Поэтому перед

с

тиркой в машине их выводят вручную. Делают это сначала на малозаметном участке изделия, начиная об-

работку с края пятна и постепенно приближаясь к его центру для предупреждения образования разводов.

7.3.2 Воск соскребают закругленным предметом, чтобы не повредить ткань. Затем ткань кладут между

листами промокательной бумаги и гладят пятно горячим утюгом.

7.3.3 Пятна от шариковых ручек и фломастеров очищают мягкой тканью, смоченной в этиловом спирте.

7.3.4 Пятна

ветствии с рисунком 16, если ткань хорошо выдерживает воздействие отбеливателя. В остальных случаях
загрязненный участок смачивают 10%-ным раствором перекиси водорода и оставляют на 16 минут.

7.3.5 Легкие ожоги ткани утюгом удаляют так же, как и пятна плесени.

7.3.6 Ржавчину удаляют специальными средствами для выведения ржавчины. Следует придержи-

в

аться рекомендаций изготовителя.

7.3.7 Краску удаляют после полного высыхания. Загрязненный участок протирают растворителем,

ук

азанным на упаковке краски (например, водой, скипидаром), намыливают и промывают.

7.3.8 Пятна от губной помады на хлопке или шерсти протирают тканью, смоченной эфиром.

7.3.9 Чтобы удалить лак для ногтей, необходимо положить промокательную бумагу на испачканную

тк

ань и намочить пятно с обратной стороны ткани ацетоном. Часто меняя бумагу, ткань смачивают аце-

тоном до полного исчезновения пятна.

7.3.10 На пятна растительного масла или смолы наносят сливочное масло на некоторое время и

смыв

ают скипидаром.

7.3.11 Пятна от травы можно смочить разведенным отбеливателем, учитывая рекомендации произ-

водит

еля. С шерстяных тканей они хорошо выводятся 90%-ным раствором спирта.

плесени выводят при стирке с добавлением отбеливателя в отделение лотка 1 в соот-

15

7.3.12 Ткань с пятнами крови следует замочить в холодной воде с добавлением соли, затем постирать

хозяйственным мылом.

7.4 МЕЖДУНАРОДНЫЕ СИМВОЛЫ ПО УХОДУ ЗА ТЕКСТИЛЬНЫМИ ИЗДЕЛИЯМИ

При выборе программы и температуры стирки рекомендуется ознакомиться с символами по уходу

за изделиями на ярлыке, чтобы в процессе стирки вещи не сели и не полиняли.

Основные символы условий стирки:

— стирка, — деликатная стирка;
— максимальная температура стирки 95 0С;
— максимальная температура стирки 60 0С;

— максимальная температура стирки 40 0С;

— максимальная температура стирки 30 0С;

— ручная стирка.

Изделия, на ярлыке которых нанесен символ

,

стирать не следует

.

8 П РО Г РА М МЫ С ТИ РК И

ВНИМАНИЕ! Для экономии СМС, электрической энергии и для уменьшения загрязнения

окружающей среды при выборе программы стирки учитывайте вид ткани и степень загрязнения
изделия в соответствии с таблицей 2.

В

машине предусмотрены стандартные программы стирки (Хлопок, Синтетика, Деликатные ткани,
Шерсть) и специальные (Ручная стирка, Экспресс-стирка, Комби-стирка, Интенсивная стирка, Удаление
пятен, Спортивная одежда, Спортивная обувь, Деликатный отжим, Полоскание, Слив, Отжим).

С

пециальные программы позволяют сократить время стирки и уменьшить расход электроэнергии.

9 УХ О Д ЗА М А ШИ НО Й

9.1 ОЧИСТКА МАШИНЫ

9.1.1 Машина

живания, и сконструирована так, что по ее уходу требуется минимум операций.

ВНИМАНИЕ! Перед очисткой отключите машину от электрической сети и закройте кран по-

дачи воды.

9.1.2 Очистку машины необходимо проводить регулярно. Наружные поверхности машины, детали

из плас

тмассы и резины следует протирать только влажной мягкой тканью.

После каждой стирки рекомендуется протирать уплотнитель по контуру в соответствии с рисунком 1

сухой мягкой тканью.

ВНИМАНИЕ! Тщательно удаляйте скопления посторонних частиц на уплотнителе дверцы.
З

АПРЕЩАЕТСЯ использовать для очистки машины химические вещества, абразивные составы, спирт,

бензин и прочие растворители.

9.1.3 Лоток для моющих средств необходимо периодически промывать, предварительно достав

его из машины. Чтобы достать лоток, необходимо выдвинуть его на себя до упора, вынуть лоток для
жидкого отбеливателя в соответствии с рисунком 16 (если он установлен). Затем, взявшись за боковые
поверхности отделения
в соответствии с рисунком 19.

Дос

тать из лотка шторку, колпачок и тщательно вымыть наружные и внутренние поверхности под
струей теплой воды. Промыть лоток для моющих средств в соответствии с рисунком 20. Вставить съемные
детали в отделения лотка, установить лоток в машину и плавно закрыть его.

9.1.4 При попадании в машину вместе с бельем ржавеющих предметов на барабане могут появиться

п

ятна ржавчины, которые необходимо удалить средствами для чистки изделий из нержавеющей стали.

16

Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является

является бытовым прибором, который не требует специального технического обслу-

, слегка надавить на выступ колпачка в направлении стрелки и потянуть на себя

Таблица 2 - Программы стирки

Возмож-

Название

программы

Темпе­ратура
стирки

ность

исполь-

зования

отделений

лотка

0

С 1 2

90

Хлопок

60 0С 1 2

40 0С 1 2

0

С 1 2

30

1 2

0

С — 2

60

0

С — 2

Синтетика

40

30

0

С — 2

— 2

0

С – 2

40

Деликатные
ткани

Шерсть

0

30

С – 2

– 2

0

С – 2

40

30 0С – 2

– 2

Ручная
стирка

Экспресс­ стирка

Комби-

30

30

40

30

0

0

0

С – 2

С – 2

С – 2

– 2

—

– 2 —

0

С – 2

стирка

– 2

Возможность

использования

дополнительных

функций

Макси­мальная
загрузка,

кг

1)

5,0

2)

6,0

1)

2,5

2)

3,0

1)

2,5

2)

3,0

1,0

1,0

1)

2,0

2)

2,5

1)

2,5

2)

3,0

Вид ткани,

изделия

Белая, прочноокра­шенная хлопчатобу-

мажная, льняная.

Изделия, требующие

кипячения

Прочноокрашенная
хлопчатобумажная,

льняная

Цветная хлопчатобу-

мажная, льняная

С нестойкой окраской

тонкая хлопчатобу-

мажная, льняная

Прочноокрашенная

синтетическая,

смешанная

Цветная тонкая синте-

тическая

С нестойкой окраской

тонкая синтетическая

Изделия из тонких

тканей (шелк, син-

тетика, смешанная),

гардины

зделия из шерсти,

И
полушерсти (каше-

мир, мохер и т.д.),
пригодные для ма-

шинной стирки

Изделия из тканей,

предназначенные для

ручной стирки

Все виды тканей (кро-

ме шерсти), требую-

щие освежения

Тонкая

хлопчатобумажная,

синтетическая, сме-

шанная (возможна

стирка без сортиров-

ки по видам ткани).
Изделия перед пер-

вым использованием

Загрязнение

изделия

Сильное,

среднее

Сильное,

среднее

Среднее,

легк

ое

Сильное,

среднее

Легкое

Среднее,

ое

легк

Легкое

Среднее,

легкое

Легкое

Легкое

Среднее

17

Продолжение таблицы 2

Возмож-

Название

программы

Интенсивная
стирка

Темпе-

ратура

стирки

60

40

исполь­зования

отделений

0

С – 2

0

С – 2

30 0С – 2

– 2

0

С 1 2

40

Удаление
пятен

30

0

С 1 2

1 2

0

30

Спортивная
одежда

Спортивная
обувь

С – 2

ХОЛ

0

30

С – 2

– 2

– 2

ность

лотка

использования

дополнительных

Возможность

функций

Макси-

мальная
загрузка,

кг

1)

5,0

2)

6,0

1)

5,0

2)

6,0

1)

2,5

2)

3,0

2 пары

Вид ткани,

изделия

Хлопчатобумажная,

льняная

Хлопчатобумажная,

синтетическая

Хлопчатобумажная,

синтетическая,

смешанная

Хлопчатобумажная,

смешанная

Загрязнение

изделия

Сильное

Среднее

Среднее

Легкое

Среднее

Легкое

Полоскание — – –

Слив — – – –

Отжим — – – –

Деликатный
отжим

1)

Для моделей СМА 50У82-ХХ Х, СМА 50У102-ХХХ.

2)

Для моделей СМА 60С82-ХХХ, СМА 60С102-ХХХ.

18

Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является

— – – –

5,0
6,0

5,0
6,0

5,0
6,0

5,0
6,0

1)

Все виды тканей —

2)

1)

2)

1)

2)

Изделия из тонких

1)

2)

— —

Все виды тканей —

тканей (шелк,

синтетика,

смешанная)

—

Рисунок 20Рисунок 19

9.2 ОЧИСТКА ФИЛЬТРОВ ПОДАЧИ ВОДЫ

9.2.1 Фильтр в наливном шланге в соответствии с рисунками 6 или 7, а также фильтр в резьбовом

патрубке электроклапана в соответствии с рисунком 21 установлены для предотвращения попадания в
машину вместе с водой механических примесей (песка, металлической стружки и т.п.). Очистку фильтров
рекомендуется производить не реже 1 раза в год.

9.2.2 Для очистки фильтров необходимо:
—

отсоединить наливной шланг от крана подачи воды в соответствии с рисунками 6 или 7, повернув

гайку против часовой стрелки;

— отсоединить наливной шланг от резьбового патрубка электроклапана машины в соответствии с

рисунком 8, повернув гайку против часовой стрелки;

— извлечь фильтр из резьбового патрубка электроклапана с помощью плоскогубцев или пинцета в

соответствии с рисунком 21;

— удалить из фильтров мусор, прочистить щеткой и промыть съемные фильтры под струей воды.

Фильтры после очистки установить на наливной шланг и в резьбовой патрубок электроклапана в
обратной последовательности. Присоединить наливной шланг и проверить герметичность соединений
— места соединений должны быть сухими при работе машины.

9.3 ОЧИСТКА ФИЛЬТРА НАСОСА

9.3.1 Фильтр насоса в соответствии с рисунком 23 препятствует попаданию ворса, ниток, мелких

предметов (пуговиц, скрепок, монет и т.п.) в насос слива при стирке белья.

Для избежания повреждения насоса рекомендуется один раз в полгода очищать фильтр от засорений.

При стирке изделий с длинным ворсом очистку фильтра рекомендуется проводить после каждой стирки.

электроклапан

Рисунок 21

фильтр

крышка фильтра

Рисунок 22

19

шланг

фильтр

емкость

пробка

Рисунок 23

9.3.2 Перед очисткой необходимо слить воду, оставшуюся в насосе. Для этого открыть крышку

фильтра в соответствии с рисунком 22 с помощью отвертки, монеты или другого заостренного предмета.
Вытянуть до упора из машины шланг и установить емкость для сбора воды в соответствии с рисунком 23.
Высота емкости должна быть ниже отверстия выхода шланга из машины. Достать пробку из шланга и слить
воду в емкость. В случае большого объема воды в баке машины слив производится несколько раз.

Повернуть ручку фильтра против часовой стрелки и вынуть фильтр.

ВНИМАНИЕ! При повороте ручки фильтра возможно вытекание остатков воды.

9.3.3 Удалить из фильтра мусор, промыть фильтр под струей воды.

9

.3.4 Установить пробку в шланг, фильтр и шланг в машину в обратной последовательности. Проверить

правильность установки и фиксацию положения фильтра. Закрыть крышку фильтра.

ручка
крышка

1 0 ГАРА НТИ ЙНЫ Е ОБ ЯЗАТ ЕЛЬ СТВА И ТЕХН ИЧЕ СКОЕ О БСЛ УЖИ ВАНИ Е

10.1 Гарантийный срок эксплуатации машины 3 года.

Гарантийные обязательства изложены в гарантийной карте, входящей в комплект поставки.

10.2 В гарантийный срок эксплуатации проверка качества работы машины производится бесплатно.

Доставка машины для гарантийного ремонта и возврат ее после ремонта производятся силами и сред­ствами организаций, осуществляющих гарантийный ремонт.

Если в результате проверки недостаток машины не подтвердился, транспортные расходы оплачивает
владелец по прейскуранту сервисной службы.

В случае возникновения недостатка из-за нарушений условий эксплуатации машины транспортные
расходы и ремонт оплачивает владелец по прейскуранту сервисной службы.

10.3 Техническое обслуживание и ремонт машины в течение всего срока службы должны прово-

диться кв

производятся за счет потребителя.

машину, а также найти в перечне сервисных организаций, который входит в комплект поставки.

алифицированным механиком сервисной службы.

10.4 Монтажные работы по установке и подключению машины к электрической сети и водопроводу

10.5 Сведения

о местонахождении сервисной службы следует получить в организации, продавшей

20

Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является

1 1 УС ЛО ВИ Я Х РА НЕ НИ Я И Т РА НС ПО РТ ИР ОВ АН ИЯ

11.1 Упакованную стиральную машину следует хранить при относительной влажности не выше 80%

в закрытых помещениях с естественной вентиляцией.

11.2 Если машина длительное время не будет использоваться и будет храниться в неотапливаемом

помещении, необх

— отключить машину от электрической сети, вынув вилку шнура питания из розетки;

— отключить машину от водопроводной сети, отсоединив наливной шланг от крана подачи воды;

— отсоединить сливной шланг от канализации и опустить его в предварительно подставленную емкость
для удаления оставшейся в шланге воды;

— слить воду из фильтра в соответствии с 9.3.2 и слегка наклонить машину вперед для полного
удаления воды.

11.3 Перед транспортировкой машины необходимо:

— у

далить из машины остатки воды в соответствии с 11.2;

— установить блокировочные винты с втулками (см. 3.1.2 в обратной последовательности), чтобы
предотвратить повреждение бака машины.

11.4 Транспортировать машину необходимо в рабочем положении (вертикально) любым видом

крытого транспорта, надежно закрепив ее, чтобы исключить возможные удары, перемещения и падения
внутри транспортного средства.

ЗАПРЕЩАЕТСЯ подвергать машину ударным нагрузкам при погрузочно-разгрузочных работах.

одимо полностью удалить из машины воду, выполнив следующее:

1 2 ВО З МО ЖН ЫЕ Н ЕИ С ПРА ВН ОС ТИ И М ЕТ ОД Ы ИХ У СТ РА НЕ НИ Я

12.1 Неисправности, которые могут быть устранены потребителем, указаны в таблице 3.

12.2 Если самостоятельно не удалось устранить неисправность, указанную в таблице 3, а также если

на

дисплее высвечивается “SEL“, “F2”, “F3”, “F6”, “F7”, “F8”, “F9”, “F10”, “F12”, “F13”, “F14”, не-

обходимо отключить машину от электрической сети, перекрыть кран подачи воды и вызвать механика
сервисной службы.

12.3 При обращении в сервисную слу жбу необходимо указать модель и заводской номер

машины.

1 3 УТ ИЛ И ЗА ЦИ Я

13.1 Материалы, применяемые для упаковки машины, могут быть переработаны и использованы

повторно, если поступят на пункты сбора вторичного сырья.

ВНИМАНИЕ! Не разрешайте детям играть с упаковочными материалами, так как существует
опасность задохнуться, запутавшись в пленке.

13.2 Машину, подлежащую утилизации, необходимо привести в непригодность, обрезав шнур пи-

т

ания, чтобы исключить возможность включения в электрическую сеть, и сломать защелку замка дверцы.

Утилизировать машину в соответствии с действующим законодательством страны.

21

Таблица 3

Возможная

неисправность

Не работает
машина, зоны
индик

ации
дисплея не
высвечива­ются

Не выполняет­ся программа

Не залива­ется вода в
стиральную
машину

Вытекает
вода из лотка
для моющих

тв

средс

Машина не­прерывно

ает и

залив
сливает воду

Машина

ает

не слив
воду

Не выполняет­ся отжим

Машина
вибрирует и
шумит

Возможное

показание
на дисплее

—

—

—

door Плох

F5

—

—

F5

—

F4

F4

—

—

—

Вероятная причина Метод устранения

Отс

утствует напряжение в электриче-

ской сети

утствует контакт между вилкой

Отс
шнура питания стиральной машины
и розеткой электрической сети

учка выбора программы установле-

Р
на на деление

о закрыта дверца

Отс

утствует вода в водопроводе

Закрыт кран подачи воды Открыть кран подачи воды

Пережат наливной шланг Освободить наливной шланг
Засорен филь

краном и наливным шлангом, или
фильтр в резьбовом патрубке элек­троклапана

Сработала защитная система при
утечке воды в наливном шланге —
окна в наливном шланге красный (см.
рис. 7)

ток для моющих средств закрыт

Ло
неплотно

тке для моющих средств затвер-

В ло
дели остатки стирального порошка

Неправильно установлен сливной
шланг

Свободная часть сливного шланга Достать из воды свободную часть

авильно установлен сливной

Непр
шланг

Переж

Засорен фильтр насос

Засорена сливная канализация Прочистить сливную канализацию

ыло использовано моющее средство,

Б
не предназначенное для автоматиче­ских стиральных машин с большим
пенообразованием

нопкой выбора оборотов отжима

К
установлен символ (отжим вы­ключен)

Вещи ск
сти барабана

Не сняты все б
втулки для транспортировки

тр, находящийся между

ат сливной шланг Освободить сливной шланг

а

онцентрированы в одной ча-

локировочные винты и

Проверить наличие напряжения в
розетке электрической сети, вклю­чив в сеть любой электрический
прибор

Обеспечить контакт вилки шнура
питания с розеткой

Установить ручку выбора про­граммы на деление выбранной
программы

Закрыть дверцу до ощутимого
щелчка замка

Проверить наличие воды в водо­проводе, о
водой

Очис
с 9.2, отключив машину от элек­трической и водопроводной сетей

цвет

Заменить наливной шланг новым

Плотно закрыть лоток для моющих
средств

Удалить затвердевшие остатки
стирального порошка, промыв
лоток под проточной водой в соот­ветствии с 9.1.3

Установить сливной шланг в соот­ветствии с 3.4.4 – 3.4.6

Установить сливной шланг в соот­ветствии с 3.4.4 – 3.4.6

Прочистить фильтр насоса в соот­ветствии с 9.3.2 – 9.3.4

Выполнить дополнительное по­лоскание

Задать кнопкой выбора скорости
отжима значение в соответствии с
таблицей 2

Расположить вещи в барабане
равномерно

Снять все блокировочные винты и
втулки в соответствии с 3.1.2

ткрыв кран с холодной

тить фильтры в соответствии

22

Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является

Продолжение таблицы 3

Возможная

неисправность

Машина
вибрирует и
шумит

Не открыва­ется дверца
машины после
завершения

тирки

с

Белье недоста­точно отжато

Остается
слишком мно­го моющего
средства в
лотке для мо­ющих средств

Белье имеет
пятна от мою­щего средства

Белье после
стирки не­достаточно
чистое

Под машиной
появилась
вод

а

Возможное

показание

на дисплее

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

— Плох

Вероятная причина Метод устранения

Машина непр
уровню или не зажаты контргайки на
опорах

Объемные вещи (прос
и прочее) сконцентрированы в одной
части барабана

Не отключилось блокировочное
устройство дверцы

авномерно распределены вещи в

Нер
барабане

авильно выбрана программа

Непр
стирки или скорость отжима

Недос
водной сети (ниже 0,05 МПа)

Засорен филь
краном подачи воды и наливным
шлангом, или фильтр в резьбовом
патрубке электроклапана

льзуется СМС с истекшим сроком

Испо
годности или низкого качеств

Моющее
творимые в воде
фосфатосодержащие компоненты

Превышена максимальная загр
сухого белья

спользовано недостаточное коли-

И
чество моющего средства

авильно подобрана программа

Непр
стирки

Нег

ерметичны соединения наливно-

го шланга

ушена целостность сливного

Нар
шланга

Между дверцей и упло
жато белье

о установлен фильтр насоса Закрутить ручку фильтра до упора

авильно выставлена по

тыни, скатерти

таточное давление в водопро-

тр, находящийся между

средство содержит нерас-

тнителем за-

Выставить машину по уровню и
зажать контргайки на опорах в со­ответствии с 3.2.2

Расположить вещи в барабане
равномерно

Подождать две или три минуты
после завершения стирки (до зву­кового сигнала)

При загрузке в машину распреде­лять белье равномерно

Выбрать программу стирки в соот­ветствии с типом ткани или более
высокую скорость отжима

Отключить машину и обратиться
в жилищно-эксплуатационную
службу по месту жительства

Очистить фильтры в соответствии
с 9.2, отключив машину от элек­трической и водопроводной сетей

Заменить СМС

Прополоскать изделие:
выбрать и включить программу
«Полоскание»

Загрузить сухое белье с учетом

узка

максимальной загрузки,
указанной в таблице 2

Увеличить количество моющего
средства, придерживаясь реко­мендаций производителя моюще­го средства

Подобрать программу стирки с
учетом вида ткани изделий, степе­ни их загрязнения

Проверить правильность установ­ки фильтра, гаек (не должно быть
перекосов). Затянуть гайки налив­ного шланга

Обратиться в сервисную службу
для замены сливного шланга

Установить ручку выбора программ
на деление

кнопке
ключается. Открыть дверцу, осво­бодить зажатое белье. Включить
машину, выбрав программу и на-

жав кнопку
стирки

— индикатор на

гаснет и машина от-

, для продолжения

23

1 4 ПЕ Р ЕЧ ЕН Ь В ЫП ОЛ НЕ НН ЫХ РА БО Т ПО Т Е ХН ИЧ ЕС КО МУ

ОБ СЛ УЖ И ВА Н ИЮ И Р ЕМ ОН ТУ М АШ ИН Ы

ВНИМАНИЕ! Требуйте от механика сервисной службы заполнения таблицы 4 по всем вы-

полненным работам в период срока службы машины.

Таблица 4

Машина стиральная автоматическая № _________________________________

Дата Выполненные работы Фамилия механика Подпись

24

Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является
