ZOOM G1FOUR, G1XFOUR User Manual

Multi-Effects Processor

Manuale operativo

Leggete le Precauzioni d'uso e sicurezza prima dell'utilizzo.

© 2018 ZOOM CORPORATION

E'proibita la copia o stampa, totale o parziale, di questo manuale senza autorizzazione.

I nomi di prodotti, marchi registrati e società citati in questo documento sono di proprietà dei rispettivi detentori. Tutti i marchi e marchi registrati in

questo documento sono a mero scopo identificativo e non intendono infrangere il copyright dei rispettivi detentori.

Introduzione

Questo processore multi effetto ha molti effetti che si possono combinare e usare assieme. Le combina­zioni e le impostazioni parametro possono essere salvate come patch da usare a piacere. Semplicemente
commutandole tra patch presettate, potete ottenere variazioni importanti sul suono.

Questo processore comprende una vasta gamma di effetti, compresi distorsione, chorus e riverbero. E'
importante capire le caratteristiche di ogni effetto per progettare i vostri suoni. Spegnendo gli effetti di un
preset uno alla volta, dovreste essere in grado di studiarne i singoli ruoli. Se capire come un suono è sta­to variato risulta difcile, provate disattivandoli tutti tranne uno e regolatene i parametri mentre suonate.
Anche l'ordine degli effetti inuisce sul suono. Sperimentare con l'ordine degli effetti potrebbe avvicinarvi
al suono desiderato.

Questo Processore multi effetto consente di godere facilmente di una vasta gamma di suoni.
Vi auguriamo di godervi l'utilizzo per molti anni.

Caratteristiche principali di

Suoni realistici per ampli ed effetti

La ricca collezione di effetti dall'ultima serie G include pedali rafnati e ampli realistici e modelli di cabi­net che emulano fedelmente gli originali.
Usando l'applicazione gratuita di gestione effetti Guitar Lab su computer (Mac/Windows), potete aggiun­gere effetti distribuiti online così come editare e salvare patch, ad esempio.

Create suoni intuitivamente con operazioni semplici

Con 5 pulsanti e 4 manopole, potete creare suoni intuitivamente come se lavoraste con un pedale effetti
o stompbox.

Rhythm pattern e looper

Il looper può registrare no a 30 secondi e può essere sincronizzato coi rhythm pattern.

Equalizzazione (EQ) regolata facilmente in base alle condizioni di esecuzione

In modalità MEMORY e STOMP, si possono usare 3 manopole EQ (Lo/Mid/Hi) e una manopola volume (Vol)
per regolare l'uscita. Queste vi consentono regolazioni veloci sia a casa che in studio, sul palco o altrove.

Lunga operatività a batterie

E' possibile operare in continuo per circa 18 ore con 4 batterie AA (retroilluminazione LCD spenta).

2

Termini usati in questo manuale

Patch

Una “patch” immagazzina lo stato ON/OFF di un effetto e i valori delle impostazioni parametro. Gli ef­fetti sono salvati e richiamati in unità di patch. Si possono aggiungere cinque effetti a una patch, e

può salvare no a 50 patch.

Bank

Un gruppo di 10 patch costituisce un “bank”. Le patch possono essere richiamate velocemente commutan­do i bank. ha 5 bank.

Tipo di effetto

I tipi di effetto disponibili comprendono effetti per chitarra e modelli di simulazione di amp/cabinet. Gli ef­fetti possono essere selezionati tra questi tipi ed aggiunti alle patch.

Modalità MEMORY

Questa modalità consente di selezionare le patch con interruttori a pedale.

Modalità STOMP

Usate questa modalità per commutare su ON/OFF gli effetti in una patch usando gli interruttori a pedale.

Modalità EDIT

In questa modalità, editate tipi e parametri ed effetti usati in una patch.

PRESELECT

Questa funzione consente di passare a una patch in qualunque posizione mentre continuate a usare il
tono della patch attualmente selezionata.

BANK HOLD

Questa funzione consente di limitare la commutazione della patch al bank attuale.

AUTO SAVE

Questa funzione salva automaticamente i cambiamenti delle patch e delle impostazioni effetto.

Modalità ECO

Questa modalità spegne automaticamente l'unità dopo 10 ore dall'ultima operazione.

3

Indice

Introduzione ���������������� 2

Termini usati in questo manuale

Indice

G1 FOUR/G1X FOUR

Nomi delle parti

Caricare le batterie

Collegare

Regolare il carattere audio generale e il livello in
uscita

Usare le patch (modalità MEMORY)

Commutare gli effetti su ON/OFF con gli interrut­tori a pedale (modalità STOMP)

Editare gli effetti (modalità EDIT)

�������������������� 4

:struttura ��������� 5

��������������� 7

�������������� 9

����������������� 10

������������������� 11

Passare in modalità MEMORY. ������ 12
Selezionare patch e bank ��������� 13
Cambiare singole impostazioni di patch �� 14

Attivare la modalità STOMP ������� 16
Commutare gli effetti su ON/OFF con gli interrut­tori a pedale ��������������� 17

Attivare la modalità EDIT ��������� 18
Selezionare gli effetti ����������� 19
Commutare gli effetti ON/OFF������� 19
Cambiare tipo di effetto ��������� 20
Regolare i parametri effetto �������� 21
Cambiare l'ordine degli effetti������� 22

������� 3

����� 12

������� 16

������ 18

Impostare il tempo di retroilluminazione
Regolare il contrasto del display ����� 38

Usare l'accordatore

Attivare l'accordatore ���������� 39
Accordare una chitarra ���������� 39
Cambiare le impostazioni dell'accordatore � 41

Usare i rhythm

Attivare la funzione rhythm �������� 43
Impostare il rhythm ����������� 44

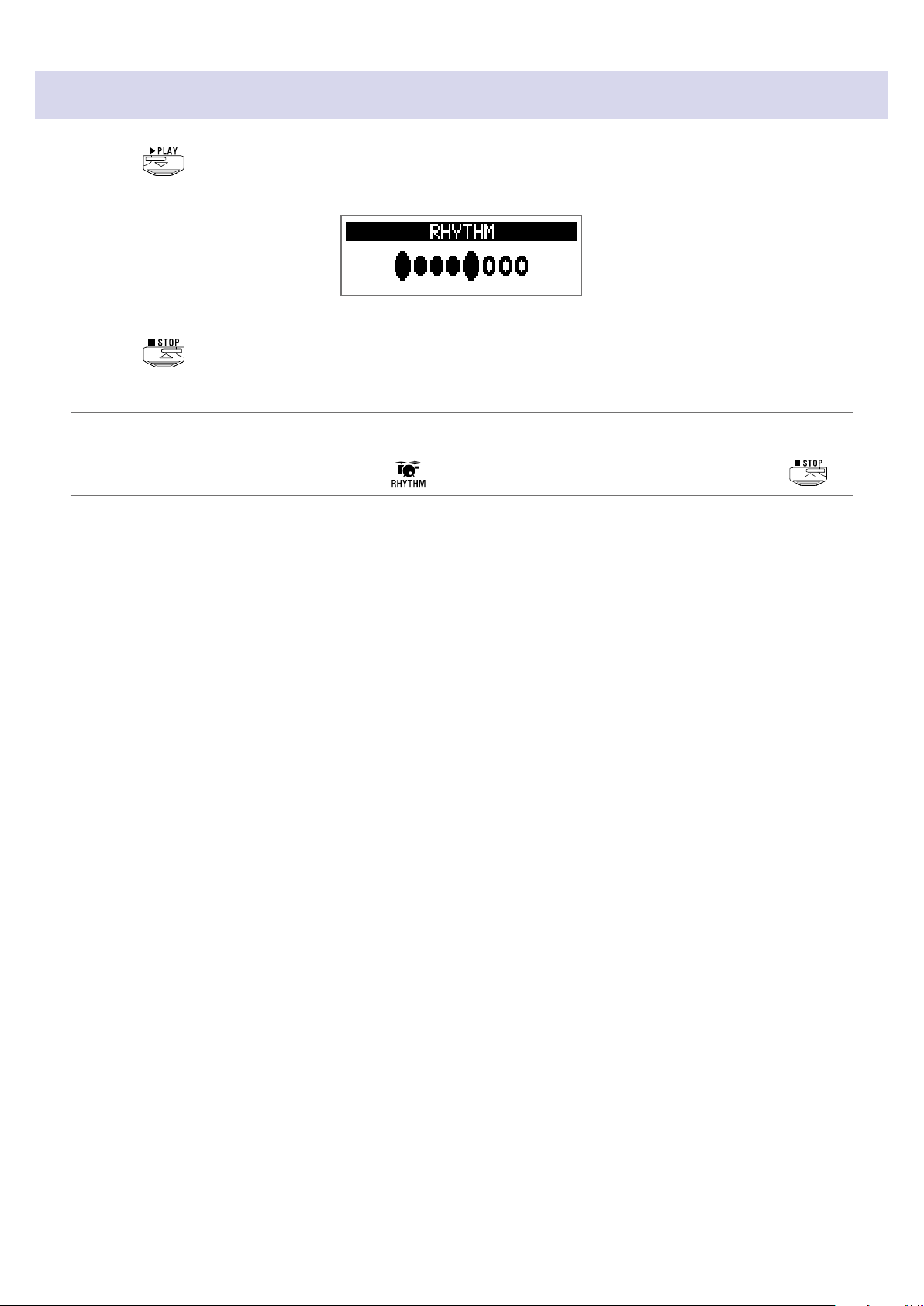

Avviare/fermare la riproduzione del rhythm 45
Rhythm pattern ������������� 46

Usare il looper

Attivare il looper ������������� 47
Impostare il looper ������������ 48
Registrare ed eseguire loop �������� 50
Sovrascrivere i loop ����������� 51
Cancellare il loop ������������ 52

Usare il pedale d'espressione (solo

Impostare gli effetti del pedale ������ 53
Regolare il pedale ������������ 54

Gestione del rmware

Controllare le versioni rmware������ 56
Aggiornare il rmware ���������� 57
Riportare alle impostazioni di default di fabbrica
��������������������� 58

Diagnostica

Speciche tecniche

���������������� 59

������������ 39

��������������� 43

��������������� 47

G1X FOUR

����������� 56

������������ 60

�� 37

) 53

Gestire le patch

Salvare le patch ������������� 23
Scambiare le patch ������������ 25
Regolare il tempo master ��������� 27
Impostare la funzione AUTO SAVE ���� 28
Impostare la funzione PRESELECT ���� 31
Impostare la funzione BANK HOLD ���� 34

Impostazioni relative ad alimentazione e display

���������������������� 35

Impostare il tipo di batteria usato ����� 35
Impostare la modalità ECO �������� 36

�������������� 23

4

G1 FOUR/G1X FOUR

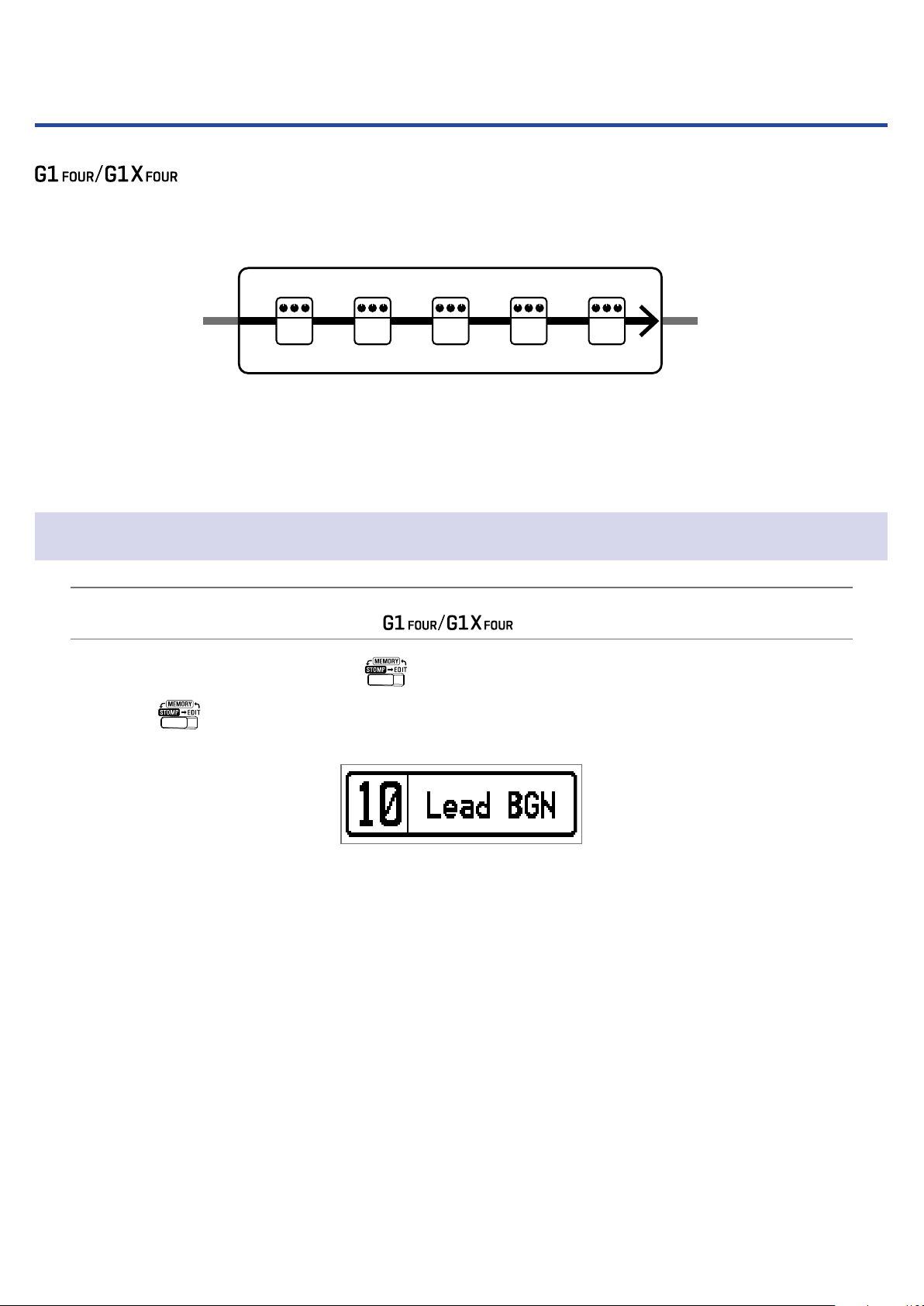

:struttura

Flusso di segnale

Patch

Livello

INGRESSO

1 2 3 4 5

1

Eetto

Patch

Uscita

EQ

Looper

Volume

uscita

USCITA

Accordatore

Rhythm

AUX IN

Il suono in ingresso della chitarra passa attraverso gli effetti 1 – 5 in ordine.

( “Usare le patch (modalità MEMORY)” a pagina 12)

Il livello della patch è regolato.

( “Usare le patch (modalità MEMORY)” a pagina 12)

Il suono generale è regolato. Questa impostazione è mantenuta anche cambiando la patch.

( “Regolare il carattere audio generale e il livello in uscita” a pagina 11 )

Le frasi registrate si possono riprodurre in loop.

( “Usare il looper” a pagina 47)

I suoni percussivi possono essere riprodotti usando i rhythm pattern incorporati.

( “Usare i rhythm” a pagina 43)

Il livello generale è regolato.

( “Regolare il carattere audio generale e il livello in uscita” a pagina 11 )

Questa funzione abilita l'accordatura della chitarra collegata.

( “Usare l'accordatore” a pagina 39)

5

Veduta d'insieme della memoria (patch/bank)

può salvare no a 50 patch.

Le patch sono gestite in bank da 10.

Bank 1

Patch 10

Patch 11

Patch 12

Patch 13

Patch 14

Patch 15

Patch 16

Patch 17

Patch 18

Patch 19

Bank 2

Patch 20

Patch 21

Patch 22

Patch 23

Patch 24

Patch 25

Patch 26

Patch 27

Patch 28

Patch 29

Bank 3

Patch 30

Patch 31

Patch 32

Patch 33

Patch 34

Patch 35

Patch 36

Patch 37

Patch 38

Patch 39

Modalità operative

ha tre modalità operative utilizzabili secondo necessità.

• Modalità MEMORY

Usatela per selezionare le patch per l'esecuzione.
( “Usare le patch (modalità MEMORY)” a pagina 12)

Bank 4

Patch 40

Patch 41

Patch 42

Patch 43

Patch 44

Patch 45

Patch 46

Patch 47

Patch 48

Patch 49

Bank 5

Patch 50

Patch 51

Patch 52

Patch 53

Patch 54

Patch 55

Patch 56

Patch 57

Patch 58

Patch 59

• Modalità STOMP

Usatela per commutare gli effetti su ON/OFF con gli interruttori a pedale.
( “Commutare gli effetti su ON/OFF con gli interruttori a pedale (modalità STOMP)” a pagina 16)

• Modalità EDIT

Usatela per cambiare gli effetti usati in una patch e per editare i parametri effetto.
( “Editare gli effetti (modalità EDIT)” a pagina 18)

Modalità MEMORY

Modalità EDITModalità STOMP

6

Nomi delle parti

Pannello frontale

Display

Mostra le informazioni, compresi i nomi della patch selezionata, i suoi effetti e i valori parametro.

Interruttore modalità

Premetelo per passare ciclicamente tra le modalità MEMORY, STOMP ed EDIT.

Manopole parametro

Usatele per regolare i parametri effetto e per eseguire varie impostazioni.

Pulsante RHYTHM

Premetelo per attivare il rhythm.

Pulsanti effetto/bank

In modalità MEMORY, cambiano i bank.
In modalità STOMP, commutano gli effetti su ON/OFF.
In modalità EDIT, selezionano gli effetti e li commutano su ON/OFF.

Pulsanti /

Usateli per commutare gli effetti in modalità EDIT. Hanno le stesse funzioni degli interruttori a pedale
/ .

Interruttori a pedale /

In modalità MEMORY, usateli per commutare le patch. In modalità STOMP, usateli per selezionare effetti
e per commutarli su ON/OFF, ad esempio.

Pulsante SETTING

Apre la schermata SETTING.

Pulsante LOOPER

Premetelo per attivare il looper.

7

Pedale d'espressione (solo )

Quando un effetto della categoria PEDAL è selezionato, questo pedale regola la quantità di tale effetto. (

“Impostare gli effetti del pedale” a pagina 53)

Pannello posteriore

Interruttore a pedale (solo )

Quando è in uso un effetto della categoria PEDAL, questo commuta quell'effetto su ON/OFF.

Jack ingresso

Collegate qui una chitarra.

Jack AUX IN

Collegate qui un dispositivo audio o fonte sonora esterna.

SUGGERIMENTI

I segnali in ingresso dal jack AUX IN saranno inviati al jack OUTPUT direttamente senza passare dagli
effetti incorporati.

Connettore adattatore AC

Collegate qui l'adattatore AC dedicato (ZOOM AD-16).

Porta USB

Collegate qui un computer o altro dispositivo esterno. Usando Guitar Lab, potete gestire le patch, edi­tare e aggiungere effetti, ad esempio da un computer.
Potete anche collegare una batteria esterna, ad esempio, per alimentare l'unità.

Jack OUTPUT

Collegate qui un ampli per chitarra o le cufe.

8

Caricare le batterie

Aprite il coperchio del comparto batterie posto sul lato inferiore dell'unità e inserite 4 batterie tipo AA.

1.

Chiudete il coperchio del comparto batterie.

2.

NOTE

Impostate adeguatamente il tipo di batteria usato, in modo che la carica residua sia visualizzata corretta­mente. (

SUGGERIMENTI

• Se è collegato un adattatore AC dedicato (ZOOM AD-16), l'unità può essere alimentata con corrente AC.

• L'alimentazione può anche essere fornita dalla porta USB.

Veduta d'insieme della modalità ECO

• Di default, la modalità ECO è attiva, per cui l'unità si spegnerà automaticamente se non in uso per 10
ore.
La modalità ECO può essere impostata anche su “OFF” sulla schermata SETTING. ( “Impostare la

•

modalità ECO” a pagina 36)

“Impostare il tipo di batteria usato” a pagina 35)

9

Collegare

1,7

4

6

25 3

Abbassate al minimo il volume dell'ampli per chitarra.

1.

Per collegare una fonte di alimentazione AC, collegate l'adattatore AC dedicato (ZOOM AD-16) al jack

2.

adattatore AC e alla presa.

si accende.

Per usare un computer, collegate un cavo USB (non accluso) alla porta USB e al computer.

3.

Usando l'alimentazione USB bus per alimentare
l'unità.

Guitar Lab

Usando Guitar Lab, potete gestire patch ed editare e aggiungere effetti, ad esempio, da un computer.
Scaricate Guitar Lab dal sito web di ZOOM (https://www.zoom.co.jp).

Collegate una chitarra al jack INPUT.

4.

Usando le batterie per alimentare

Per usare un ingresso esterno, collegate un lettore audio portatile o altro dispositivo al jack AUX IN.

5.

SUGGERIMENTI

I segnali in ingresso dal jack AUX IN saranno inviati al jack OUTPUT direttamente senza passare dagli
effetti incorporati.

Collegate un ampli per chitarra o le cufe al jack OUTPUT.

6.

, colleagre questo accenderà l'unità.

, collegare questo cavo accenderà

Alzate il volume dell'ampli per chitarra.

7.

10

Regolare il carattere audio generale e il livello in uscita

In modalità MEMORY o STOMP, ruotate – .

1.

Funzione Operazione

Regolare il livello delle basse frequenze

Regolare il livello delle medie frequenze

Regolare il livello delle alte frequenze

Regolare il livello generale

SUGGERIMENTI

Queste regolazioni sono mantenute anche cambiando la patch.

Ruotate

Ruotate

Ruotate

Ruotate

11

Usare le patch (modalità MEMORY)

gestisce gli effetti in patch. Una patch può avere no a cinque effetti e può salvarne gli

status ON/OFF e le impostazioni parametro.

Patch

IN OUT

Si possono creare no a 50 patch. Gruppi di 10 patch sono organizzati in bank, per cui gli effetti possono
essere velocemente richiamati commutando i bank.
Selezionate le patch da usare in modalità MEMORY.

1 2 3 4 5

Eetto

Passare in modalità MEMORY.

SUGGERIMENTI

La modalità MEMORY appare all'avvio di .

In modalità STOMP o EDIT, premete .

1.

Premendo ripetutamente, si passa ciclicamente tra le modalità MEMORY, STOMP ed EDIT in or­dine.

12

Selezionare patch e bank

Commutare le patch

Premete o .

1.

Cambia la patch.

Funzione Operazione

Passare alla patch di numero inferiore

Passare alla patch di numero superiore

SUGGERIMENTI

• Continuando a premere o , potete commutare continuamente le patch.

• Usando la funzione PRESELECT, potete passare a una patch in qualunque posizione, mentre continuate
a usare il tono di quella selezionata attualmente. (
Usando la funzione BANK HOLD, la commutazione è limitata alle patch dello stesso bank. ( “Impostare

•

la funzione BANK HOLD” a pagina 34)

Premete

Premete

“Impostare la funzione PRESELECT” a pagina 31)

Commutare i bank

Premete – .

1.

Cambia il bank. Il LED del bank selezionato si accende.

Funzione Operazione

Passare alla patch numero 10 – 19

Passare alla patch numero 20 – 29

Passare alla patch numero 30 – 39

Passare alla patch numero 40 – 49

Passare alla patch numero 50 – 59

Premete

Premete

Premete

Premete

Premete

13

Cambiare singole impostazioni di patch

Selezionate la patch alla quale cambiare le impostazioni.

1.

Premete .

2.

Si apre la schermata SETTING.

Premete .

3.

Si apre la schermata d'impostazioni della patch.

Il livello della patch e il nome possono essere cambiati. (

“Cambiare nome alla patch” a pagina 15)

“Cambiare livello alla patch” a pagina 14,

Cambiare livello alla patch

Ruotate .

1.

Cambia il livello della patch.

SUGGERIMENTI

• Premete per terminare l'impostazione della patch e tornare alla schermata originale.

• In aggiunta alle impostazioni per singole patch, anche il volume generale e l'EQ di
possono essere cambiati. ( “Regolare il carattere audio generale e il livello in uscita” a pagina 11 )

14

Cambiare nome alla patch

Ruotate .

1.

Si sposta il cursore.

Ruotate .

2.

Cambia il carattere posto nella posizione del cursore.

SUGGERIMENTI

• Premete per terminare l'impostazione della patch e tornare alla schermata originale.

• Caratteri e simboli utilizzabili sono:
A–Z, a–z, 0–9, ! # $ % & ' () +, -. ; = @ [] ^ _ ` { } ~ (spazio)

• Ruotate per cambiare il tipo di carattere.

15

Commutare gli effetti su ON/OFF con gli inter­ruttori a pedale (modalità STOMP)

In modalità STOMP, potete commutare gli effetti ON/OFF con gli interruttori a pedale.

Attivare la modalità STOMP

In modalità MEMORY o EDIT, premete .

1.

Premendo ripetutamente, si passa ciclicamente tra le modalità MEMORY, STOMP ed EDIT in or­dine.

16

Commutare gli effetti su ON/OFF con gli interruttori a pedale

Premete .

1.

Selezionate l'effetto da controllare.

L'effetto selezionato appare in negativo.

Premete ripetutamente per spostare la selezione a destra.

Premete .

2.

Commuta l'effetto su ON/OFF.

ON

Per commutare un effetto su ON/OFF manualmente, premete il pulsante – che corrisponde alla
posizione dell'effetto.

OFF

17

Editare gli effetti (modalità EDIT)

In modalità EDIT, potete cambiare gli effetti usati in una patch e regolarne i parametri.

Patch

Eetto

1 2 3 4 5

Schermata modalità EDIT

Attivare la modalità EDIT

Selezionate una patch in modalità MEMORY.

1.

Premete .

2.

Premendo ripetutamente, si passa ciclicamente tra le modalità MEMORY, STOMP ed EDIT in or­dine.

18

Selezionare gli effetti

Premete – relativamente all'effetto da editare.

1.

Ciò commuta l'effetto.

Il LED relativo all'effetto selezionato si accende.

Nome effettoNumero unitario

Parametri

SUGGERIMENTI

Il numero unitario dell'effetto è costituito dalla sua posizione nell'ordine della patch.

Commutare gli effetti ON/OFF

Premete ancora – relativamente all'effetto selezionato.

1.

Premendo – si alterna ON/OFF.

OFF

ON

19

Cambiare tipo di effetto

Selezionare i tipi di effetto

Premete o .

1.

Funzione Operazione

�

Passare al tipo di effetto precedente

Passare al tipo di effetto successivo

Premere

Premere

Selezionare categorie di effetto

Premendo , premete .

1.

Appare il nome della categoria sul display.

Premete ancora

Dopo aver visualizzato il nome della categoria per un momento, l'effetto cambia passando al primo di
quella categoria.

per visualizzare il nome della categoria successiva.

�

SUGGERIMENTI

• Premendo , premete per visualizzare il nome della categoria precedente.

• Vd. Guitar Lab per la spiegazione di ogni effetto.

NOTE

Usando , potete combinare 5 effetti a piacere. Se si supera la capacità di processamen­to, appare un avviso "PROCESS OVERFLOW" e gli effetti saranno bypassati.
Cambiate un effetto per uscire da questa condizione.

SUGGERIMENTI

Selezionate gli effetti nella categoria PEDAL su per usare effetti controllabili dal pedale di
espressione.

20

Regolare i parametri effetto

Ruotate – .

1.

I parametri assegnati a ogni manopola dipendono dall'effetto. Fate riferimento ai nomi visualizzati sul
display.

Se un effetto ha 5 parametri o più, usate

SUGGERIMENTI

Quando AUTO SAVE è su ON, i cambiamenti di parametro saranno salvati automaticamente. ( “Im-

•

postare la funzione AUTO SAVE” a pagina 28)

• Quando AUTO SAVE è su OFF, appare una schermata di salvataggio dei parametri quando cercate di
cambiare patch.

• La funzione AUTO SAVE è attiva per default.

per cambiare schermata.

21

Cambiare l'ordine degli effetti

Premete .

1.

Si apre la schermata SETTING.

Premete .

2.

Si apre la schermata CHAIN.

Gli effetti usati nella patch selezionata appaiono come icone.

Premete i pulsanti – relativamente all'effetto da spostare.

3.

Premete il pulsante – relativo alla posizione di destinazione.

4.

L'effetto sarà spostato nella posizione di destinazione selezionata.

22

Gestire le patch

Salvare le patch

I cambiamenti alle patch possono essere salvati sulla stessa patch, sovrascrivendola. Possono anche es­sere salvati su una patch avente un numero diverso.

Premete .

1.

Si apre la schermata SETTING.

Premete .

2.

Si apre la schermata SAVE.

Usate , e – .

3.

Selezionate il numero di patch di destinazione.

Funzione Operazione

Selezionare la patch precedente

Selezionare la patch successiva

Selezionare le patch numero 10 – 19

Selezionare le patch numero 20 – 29

Selezionare le patch numero 30 – 39

Selezionare le patch numero40 – 49

Selezionare le patch numero 50 – 59

Premete

Premete

Premete

Premete

Premete

Premete

Premete

23

Premete e contemporaneamente.

4.

Ciò salva la patch, sovrascrivendo il contenuto.

24

Scambiare le patch

I contenuti della patch possono essere scambiati con quelli di una patch con numero diverso.

Premete .

1.

Si apre la schermata SETTING.

Premete .

2.

Si apre la schermata SAVE.

Ruotate .

3.

L'icona sul display passa da SAVE a SWAP.

Usate , e – .

4.

Selezionate il numero di patch da scambiare.

Funzione Operazione

Selezionare la patch precedente

Selezionare la patch successiva

Premete

Premete

Selezionare le patch numero 10 – 19

Selezionare le patch numero 20 – 29

Selezionare le patch numero 30 – 39

Selezionare le patch numero 40 – 49

Selezionare le patch numero 50 – 59

Premete

Premete

Premete

Premete

Premete

25

Premete e contemporaneamente.

5.

Ciò scambia le patch.

NOTE

Una patch editata deve essere salvata prima dello scambio.
Salvate la patch prima di tentare di scambiarla. ( “Salvare le patch” a pagina 23)

26

Regolare il tempo master

Il tempo master è il tempo condiviso da effetti, rhythm e looper.

Premete .

1.

Si apre la schermata SETTING.

Premete .

2.

Si apre la schermata SETUP.

Ruotate .

3.

SUGGERIMENTI

• Impostabile da 40 a 250.

• BPM (Beats Per Minute) è il numero di battute (quarti) in un minuto ed è un'unità usata per visualizzare
la velocità del tempo musicale. Ad esempio, 60 BPM è un tempo di 60 battute al minuto.

27

Impostare la funzione AUTO SAVE

Questa funzione può essere usata per salvare automaticamente i cambiamenti effettuati sulle impostazi­oni di patch ed effetti, nel momento in cui sono eseguiti.

Premete .

1.

Si apre la schermata SETTING.

Premete .

2.

Si apre la schermata SETUP.

Ruotate .

3.

Impostazioni Spiegazione
ON Salvataggio automatico abilitato.
OFF Salvataggio automatico disabilitato.

Quando AUTO SAVE è su ON

I cambiamenti alle impostazioni di patch ed effetti sono salvati automaticamente.

Quando AUTO SAVE è su OFF

I cambiamenti alle impostazioni di patch possono essere salvati seguendo la procedura seguente.

Dopo aver editato una patch, passate a una patch differente.

1.

Appare sul display un messaggio di conferma che vogliate effettivamente salvare i cambiamenti.

28

Ruotate .

2.

Impostazione Spiegazione
YES I cambiamenti sono salvati.
NO I cambiamenti non sono salvati.

NOTE

Selezionando “NO”, l'altra patch si aprirà senza aver salvato le impostazioni cambiate.

Premete o .

3.

Si apre una schermata di selezione del numero di patch da usare per il salvataggio.

Usate , e – .

4.

Selezionate il numero di patch di destinazione.

Funzione Operazione

Passare alla patch con numero inferiore

Passare alla patch con numero superiore

Passare alle patch numero 10 – 19

Passare alle patch numero 20 – 29

Passare alle patch numero 30 – 39

Passare alle patch numero 40 – 49

Passare alle patch numero 50 – 59

Premete

Premete

Premete

Premete

Premete

Premete

Premete

29

Premete e contemporaneamente.

5.

La patch editata è salvata.

SUGGERIMENTI

Una patch editata può anche essere salvata sulla schermata SETTING. ( “Salvare le patch” a pagina

23)

30

Impostare la funzione PRESELECT

Questa funzione può essere utilizata per passare a una patch situata in qualunque punto mentre si conti­nua ad usare il tono della patch attualmente selezionata.

Premete .

1.

Si apre la schermata SETTING.

Premete .

2.

Si apre la schermata SETUP.

Ruotate .

3.

Impostazione Spiegazione
ON Usa la funzione PRESELECT.
OFF Non usa la funzione PRESELECT.

31

Quando PRESELECT è su ON

In modalità MEMORY, usate , e – .

1.

Si apre una schermata di selezione del numero della patch di destinazione preselezionata.

Funzione Operazione

Passare alla patch con numero inferiore

Passare alla patch con numero superiore

Passare alle patch numero 10 – 19

Passare alle patch numero 20 – 29

Passare alle patch numero 30 – 39

Passare alle patch numero 40 – 49

Passare alle patch numero 50 – 59

Premete e contemporaneamente.

2.

Si passa alla patch selezionata.

Premete

Premete

Premete

Premete

Premete

Premete

Premete

32

Quando PRESELECT è su OFF

In modalità MEMORY, usate , e – .

1.

Ciò cambia la patch.

Funzione Operazione

Passare alla patch con numero inferiore

Passare alla patch con numero superiore

Passare alle patch numero 10 – 19

Passare alle patch numero 20 – 29

Passare alle patch numero 30 – 39

Passare alle patch numero 40 – 49

Passare alle patch numero 50 – 59

Premete

Premete

Premete

Premete

Premete

Premete

Premete

33

Impostare la funzione BANK HOLD

Questa funzione può essere usata per limitare allo stesso bank lo scambio di patch.

Premete .

1.

Si apre la schermata SETTING.

Premete .

2.

Si apre la schermata SETUP.

Ruotate .

3.

Quando BANK HOLD è su ON

Scendendo dalla patch con numero più basso in un bank si apre la patch col numero più alto all'inter­no dello stesso bank. Salendo dalla patch con numero più alto in un bank si apre la patch col numero
più basso all'interno dello stesso bank.

Esempio: patch attuale nel Bank 1

Quando BANK HOLD è su OFF

Scendendo dalla patch con numero più basso in un bank e salendo dalla patch con numero più alto
in un bank si apre una patch nel bank successivo.

Esempio: patch attuale nel Bank 1

34

Impostazioni relative ad alimentazione e display

Impostare il tipo di batteria usato

Impostate il tipo di batteria usato attualmente in modo che la carica residua sia visualizzata correttamente.

Premete .

1.

Si apre la schermata SETTING.

Premete .

2.

Si apre la schermata PWR/LCD.

Ruotate .

3.

Impostazione Spiegazione
ALKALI Batterie alcaline
Ni-MH Batterie Nickel-metallo idruro

35

Impostare la modalità ECO

Questa funzione può essere utilizzata per spegnere automaticamente l'unità se non in uso per 10 ore.

Premete .

1.

Si apre la schermata SETTING.

Premete .

2.

Si apre la schermata PWR/LCD.

Ruotate .

3.

Impostazione Spiegazione
ON L'unità si spegne automaticamente se non in uso per 10 ore.
OFF La modalità ECO è disabilitata.

36

Impostare il tempo di retroilluminazione

Premete .

1.

Si apre la schermata SETTING.

Premete .

2.

Si apre la schermata PWR/LCD.

Ruotate .

3.

Impostazione Spiegazione
OFF Retroilluminazione disattivata.
ON Retroilluminazione attiva.

15s

30s

La retroilluminazione si spegne 15 secondi dopo l'ultima
operazione.

La retroilluminazione si spegne 30 secondi dopo l'ultima
operazione.

37

Regolare il contrasto del display

Premete .

1.

Si apre la schermata SETTING.

Premete .

2.

Si apre la schermata PWR/LCD.

Ruotate .

3.

SUGGERIMENTI

Impostabile da 1 a 13.

38

Usare l'accordatore

Usatelo per accordare la chitarra collegata.

Attivare l'accordatore

In modalità MEMORY, STOMP o EDIT, premete e contemporaneamente.

1.

Si attiva l'accordatore.

SUGGERIMENTI

Premere qualsiasi pulsante diverso da
alla schermata originale.

provocherà la chiusura dell'accordatore e l'unità tornerà

Accordare una chitarra

Suonate la corda libera da accordare e regolatela.

1.

Il display sarà diverso in base al tipo di accordatura selezionato. (

dell'accordatore” a pagina 41)

Accordatura CHROMATIC

Appariranno il nome della nota più vicina e lo scostamento di tonalità sul display e grazie ai LED.

Quando l'accordatura è corretta, il LED al centro dell'indicatore di livello sarà verde e i LED a destra e
sinistra saranno rossi.

“Cambiare le impostazioni

Bemolle Corretta Diesis

39

Altre accordature

Appaiono il numero di corda e lo scostamento di tonalità sul display e grazie ai LED.

Quando l'accordatura è corretta, il LED al centro dell'indicatore di livello sarà verde e i LED a destra e
sinistra saranno rossi.

Bemolle Corretta Diesis

40

Cambiare le impostazioni dell'accordatore

Premete quando la schermata TUNER è aperta.

1.

Si apre la schermata TUNER.

Impostare il metodo di uscita

Ruotate .

1.

Impostazione Spiegazione

BYPASS

MUTE Il suono della chitarra non è inviato in uscita.

Gli effetti sono bypassati e il suono della chitarra è inviato in
uscita.

SUGGERIMENTI

Potete anche ruotare sulla schermata TUNER per cambiare questa impostazione.

Regolare la tonalità di riferimento

Ruotate .

1.

SUGGERIMENTI

• Imposta A medio tra 435 e 445 Hz.

• Potete anche ruotare sulla schermata Tuner per cambiare questa impostazione.

41

Impostare il tipo di accordatura

Ruotate .

1.

Impostazione Spiegazione

CHROMATIC

Altri tipi

Lo scostamento di tonalità appare in base alla nota più vicina (in
semitoni).

Il numero della corda più vicina appare in base al tipo selezio­nato, assieme alla quantità di scostamento dalla tonalità. Si
possono selezionare i seguenti tipi.

Display Spiegazione

GUITAR Accordatura standard per chitarra con 7a corda B E A D G B E

OPEN A

OPEN D

OPEN E

OPEN G

DADGAD Accordatura alternata spesso usata per tap e altre tecniche – D A D G A D

Accordatura open A (le corde libere eseguono un accordo di
A)

Accordatura open D (le corde libere eseguono un accordo
di D)

Accordatura open E (le corde libere eseguono un accordo di
E)

Accordatura open G (le corde libere eseguono un accordo
di G)

7 6 5 4 3 2 1

– E A E A C# E

– D A D F# A D

– E B E G# B E

– D G D G B D

Numero di corda/nota

Usare accordature ribassate

Ruotate .

1.

Tutte le corde possono essere accordate abbassate, rispetto al normale, di uno ( ×1), 2 ( ×2) o 3 (
×3) semitoni.

NOTE

L'accordature ribassata non è utilizzabile quando il tipo di accordatura è “CHROMATIC”.

42

Usare i rhythm

Potete suonare assieme ai rhythm incorporati.

Attivare la funzione rhythm

In modalità MEMORY, STOMP o EDIT, premete .

1.

Si apre la schermata RHYTHM.

SUGGERIMENTI

• Premete per tornare alla modalità originale.

• Durante la riproduzione del rhythm, premete per continuare la riproduzione e tornare alla moda-

lità originale.

• Il looper può essere usato durante la riproduzione del rhythm. Quando è aperta la schermata RHYTHM,

premete

per passare alla schermata LOOPER. ( “Usare il looper” a pagina 47)

43

Impostare il rhythm

Selezionare rhythm pattern

Ruotate .

1.

Seleziona il rhythm pattern. ( “Rhythm pattern” a pagina 46)

Impostare il precount

Ruotate .

1.

Imposta il precount.

Esegue un suono prima dell'avvio della registrazione del looper.

Impostazione Spiegazione
OFF Nessun precount.
ON Esegue un precount.

Regolare il tempo

Ruotate .

1.

SUGGERIMENTI

• Impostabile da 40 a 250.

• Il tempo impostato qui sarà condiviso da effetti e looper.

Regolare il volume

Ruotate .

1.

SUGGERIMENTI

Impostabile da 0 a 100.

44

Avviare/fermare la riproduzione del rhythm

Premete .

1.

Si avvia la riproduzione del rhythm.

Premete .

2.

Si ferma la riproduzione del rhythm.

SUGGERIMENTI

Durante la riproduzione del rhythm, potete passare tra le modalità MEMORY, STOMP ed EDIT. Per fer-

mare la riproduzione del rhythm, premete

per aprire la schermata RHYTHM, e poi premete .

45

Rhythm pattern

N. Nome Indic.

tempo
1 GUIDE 4/4 24 R&B1 4/4 47 Jazz2 4/4
2 8Beats1 4/4 25 R&B2 4/4 48 Fusion 4/4
3 8Beats2 4/4 26 70's Soul 4/4 49 Swing1 4/4
4 8Beats3 4/4 27 90's Soul 4/4 50 Swing2 4/4
5 16Beats1 4/4 28 Motown 4/4 51 Bossa1 4/4
6 16Beats2 4/4 29 HipHop 4/4 52 Bossa2 4/4
7 16Beats3 4/4 30 Disco 4/4 53 Samba1 4/4
8 Rock1 4/4 31 Pop 4/4 54 Samba2 4/4
9 Rock2 4/4 32 PopRock 4/4 55 Breaks1 4/4

10 Rock3 4/4 33 IndiePop 4/4 56 Breaks2 4/4
11 ROCKABLY 4/4 34 EuroPop 4/4 57 Breaks3 4/4
12 R'n'R 4/4 35 NewWave 4/4 58 12/8 Grv 12/8
13 HardRock 4/4 36 OneDrop 4/4 59 Waltz 3/4
14 HeavyMtl 4/4 37 Steppers
15 MtlCore 4/4 38 Rockers 4/4 61 JzWaltz2 3/4
16 Punk 4/4 39 Ska 4/4 62 CtWaltz1 3/4
17 FastPunk 4/4 40 2nd Line 4/4 63 CtWaltz2 3/4
18 Emo 4/4 41 Country 4/4 64 5/4 Grv 5/4
19 TomTomBt 4/4 42 Shufe1 4/4 65 Metro3 3/4
20 Funk1 4/4 43 Shufe2 4/4 66 Metro4 4/4
21 Funk2 4/4 44 Blues1 4/4 67 Metro5 5/4
22 FunkRock 4/4 45 Blues2 4/4 68 Metro
23 JazzFunk 4/4 46 Jazz1 4/4

N. Nome Indic.

tempo

4/4 60 JzWaltz1 3/4

N. Nome Indic.

tempo

46

Usare il looper

Potete registrare la vostra esecuzione e creare frasi in loop mono lunghe no a 30 secondi.

Attivare il looper

In modalità MEMORY, STOMP o EDIT premete .

1.

Si apre la schermata LOOPER.

SUGGERIMENTI

Premete per tornare alla modalità originale.

47

Impostare il looper

Impostare il tempo di registrazione del loop

Ruotate .

1.

Impostazioni Spiegazione

La registrazione continua finché non viene fermata manual-

MANUAL

×1–64

NOTE

• Il tempo di registrazione del looper è tra 1.5 e 30 secondi.

• Le impostazioni non adatte al tempo di registrazione saranno regolate automaticamente.

• Cambiare il tempo di registrazione cancellerà i dati registrati.

mente oppure nché non è raggiunto il tempo di registrazione
massimo.

Impostate il valore su 1 – 64 quarti di nota. Il tempo di registrazi­one effettivo dipende dall'impostazione BPM.
Tempo di registrazione (secondi) = 60 ÷ BPM × quarti di nota

Impostare come fermare il loop

Ruotate .

1.

Impostazione Spiegazione
Instant Si ferma immediatamente dopo il comando di stop.
Finish Il loop si ferma dopo essere stato eseguito no alla ne.
Fade Out ll loop si ferma dopo il fading out.

Regolare il tempo

Ruotare .

1.

NOTE

Cambiare il tempo cancella i dati registrati.

SUGGERIMENTI

• Impostabile da 40 a 250.

• Il tempo impostato qui sarà condiviso da effetti e rhythm.

48

Regolare il volume

Ruotate .

1.

SUGGERIMENTI

Impostabile da 0 a 100.

49

Registrare ed eseguire loop

Premete .

1.

Si avvia la registrazione del loop.

Fermate la registrazione e avviate la riproduzione del loop.

2.

Se il tempo di registrazione è su "Manual"

Premere ancora
gistrazione e avvierà la riproduzione del loop.

Se il tempo di registrazione è su “

Quando è raggiunto il tempo di registrazione impostato, la registrazione si ferma e si avvia la ripro­duzione del loop.

Premete .

3.

Si ferma la riproduzione del loop.

o consentire di raggiungere il tempo massimo di registrazione fermerà la re-

×1–64”

NOTE

• Durante la riproduzione del rhythm, la registrazione si ferma dopo il precount.

• Il suono in ingresso dal jack AUX IN non sarà registrato.

SUGGERIMENTI

• Durante la riproduzione del rhythm, è abilitata la quantizzazione in modo che anche se il tempo di ne
registrazione non è esatto, il loop sarà automaticamente regolato afnché la riproduzione possa rima­nere a tempo.

• Durante la riproduzione del loop, potete passare tra le modalità MEMORY, STOMP ed EDIT.

50

Sovrascrivere i loop

Si possono aggiungere esecuzioni aggiuntive al loop registrato.

Premete durante la riproduzione del loop.

1.

Si avvia la sovraregistrazione.

Quando è raggiunta la ne del loop, la riproduzione continua dall'inizio, e la sovraregistrazione può
essere ripetuta.

Premete durante la sovraregistrazione.

2.

Si ferma la sovraregistrazione, ma continua la riproduzione del loop.

51

Cancellare il loop

Quando è ferma la riproduzione del loop, tenete premuto .

1.

Si cancella il loop registrato.

52

Usare il pedale d'espressione (solo

Se è selezionato un effetto della categoria PEDAL mentre ustae un , potete controllare la quantità
di effetto col pedale d'espressione.

G1X FOUR

)

Impostare gli effetti del pedale

In modalità EDIT, selezionate un effetto dalla categoria PEDAL.

1.

NOTE

Si può selezionare un solo effetto dalla categoria PEDAL.

SUGGERIMENTI

Selezionare effetti da categorie ( “Selezionare categorie di effetto” a pagina 20)



Ruotate – .

2.

Regolate l'effetto pedale. ( “Regolare i parametri effetto” a pagina 21)

Usate il pedale d'espressione.

3.

Cambia la quantità di effetto.

SUGGERIMENTI

Premete fronte e retro del pedale d'espressione per attivare/disattivare l'effetto. Ciò non salva, tuttavia,
l'impostazione ON/OFF.

53

Regolare il pedale

Regolare la sensibilità del pedale

Premendo , accendete .

1.

Si apre la schermata PEDAL CALIBRATION.

Usate il pedale come illustrato sul display, e premete o ogni volta.

2.

La calibratura è nita quando appare “Complete!”.

NOTE

• Regolate la sensibilità del pedale nei seguenti casi.
– Premere sul pedale ha poco effetto.
– Il volume e il tono variano molto anche quando il pedale è premuto leggermente.

• Se appare “Error!”, iniziate la calibratura ancora dall'inizio.

54

Regolare la resistenza

Inserite una chiave a brugola da 5 mm nell'alloggiamento della vite di regolazione della resistenza,

1.

posta sul lato del pedale.

Ruotate in senso orario per stringere il pedale e in senso antiorario per allentarlo.

2.

Loosen Tighten

NOTE

Fate attenzione allentando la vite. Allentandola troppo, si potrebbe scollegare internamente, rendendo
impossibile mantenere il pedale in posizione.

55

Gestione del rmware

Controllare le versioni rmware

Premendo , accendete .

1.

Si apre la schermata VERSION del rmware.

Premete o .

2.

si riavvia e si riapre la solita schermata.

56

Aggiornare il rmware

Visitate il sito web di ZOOM (https://www.zoom.co.jp/), e scaricate il rmware per .

Premendo sia sia , usate un cavo USB per collegare al computer.

1.

si accende e si apre la schermata FIRMWARE UPDATE.

Lanciate l'applicazione di aggiornamento del rmware sul computer.

2.

Si avvia l'aggiornamento.

Appare "Complete!" al termine dell'aggiornamento.

NOTE

• Non scollegate il cavo USB durante un aggiornamento rmware.

• Nella remota possibilità che l'aggiornamento non dovesse riuscire, eseguite nuovamente le procedure
dall'inizio.

SUGGERIMENTI

Visitate il sito web di ZOOM per dettagli sull'uso dell'applicazione.

Completato l'aggiornamento, scollegate il cavo USB e spegnete l'unità.

3.

SUGGERIMENTI

L'aggiornamento del rmware non cancella le patch salvate.

57

Riportare alle impostazioni di default di fabbrica

Premendo , accendete .

1.

Si apre una schermata di conferma dell'inizializzazione.

Ruotate .

2.

Selezionate l'operazione.

Impostazione Spiegazione
YES Inizializza le impostazioni, riportandole al default di fabbrica.
NO Annulla l'inizializzazione e riporta alla solita schermata.

Premete o .

3.

Si avvia l'inizializzazione.

Terminata l'inizializzazione, appare “Complete!”, e si riapre la solita schermata.

NOTE

L'inizializzazione riscriverà tutte le impostazioni, comprese le patch, riportandole ai valori di default di
fabbrica. Siatene consapevoli prima di usare questa funzione.

58

Diagnostica

L'unità non si accende

• Se state usando le batterie, collegate un cavo al jack INPUT.

Nessun suono o uscita molto bassa

• Controllate le connessioni. ( “Collegare” a pagina 10)

• Regolate i livelli degli effetti. ( “Regolare i parametri effetto” a pagina 21)

• Regolate il livello della patch. ( “Cambiare livello alla patch” a pagina 14)

• Regolate il volume in uscita. ( “Regolare il carattere audio generale e il livello in uscita” a pagina 11 )

• Se state usando il pedale d'espressione per regolare il volume, regolate la posizione del pedale no ad
ottenere il livello di volume corretto.

• Vericate che l'uscita dell'accordatore non sia su “MUTE”. ( “Cambiare le impostazioni dell'accorda-

tore” a pagina 41)

Molto rumore

• Vericate che la causa non sia un cavo schermato.

• Usate un adattatore AC originale di ZOOM. ( “Collegare” a pagina 10)

Gli effetti non funzionano

• Se si supera la capacità di processamento dell'effetto, appare “PROCESS OVERFLOW” sul display. Quan­do appare “PROCESS OVERFLOW” relativamente ad un effetto, esso sarà bypassato. ( “Cambiare tipo

di effetto” a pagina 20)

Le batterie si scaricano velocemente

• Vericate che non si tratti di batterie al manganese. Le batterie alcaline dovrebbero fornire circa 18 ore di
operatività in continuo.

• Vericate l'impostazione della batteria.
L'impostazione deve essere coerente con le batterie in uso, afnché la carica residua sia visualizzata cor­rettamente. ( “Impostare il tipo di batteria usato” a pagina 35)

• A causa delle loro caratteristiche, le batterie si scaricano più velocemente se usate in ambienti con basse
temperature.

Il pedale d'espressione non funziona correttamente (solo

• Controllate le impostazioni del pedale d'espressione. ( “Usare il pedale d'espressione (solo

a pagina 53)

• Regolate il pedale d'espressione. ( “Regolare il pedale” a pagina 54)

59

G1X FOUR

G1X FOUR

)

)”

Speciche tecniche

N. massimo di effetti in simultanea 5
Patch utente 50
Frequenza di campionamento 44.1 kHz
Conversione A/D 24-bit 128× sovracampionamento
Conversione D/A 24-bit 128× sovracampionamento
Processamento di segnale 32-bit
Display 128×32 dot-matrix LCD
Ingressi INPUT Jack mono standard

AUX IN Mini jack stereo

Uscita OUTPUT Jack stereo standard (combinato linea/cufa)

Ingresso S/N 120 dB
Noise oor (rumore residuo) −97 dBu
Alimentazione Adattatore AC: 9V DC 500mA centro negativo (ZOOM AD-16)

USB USB MIDI, USB Micro-B

Dimensioni esterne

Peso

Livello ingresso nominale: −20 dBu
Impedenza in ingresso (linea): 470 kΩ

Livello ingresso nominale: −10 dBu
Impedenza in ingresso (linea): 1 kΩ

Max. livello in uscita:
Linea +2 dBu (10 kΩ o più impedenza in uscita)
Cufe 17 mW + 17 mW (carico 32 Ω)

4 batterie tipo AA (circa 18 ore di operatività in continuo usando batterie alcaline con re­troilluminazione LCD disattivata)

• L'alimentazione può anche essere fornita tramite la porta USB.

• Usando un cavo progettato solo per l'alimentazione, altre funzioni USB non sono utilizz­abili.

156 mm (D) × 130 mm (W) × 42 mm (H)
156 mm (D) × 216 mm (W) × 52 mm (H)

340 g (escluse batterie)
610 g (escluse batterie)

Note: 0 dBu = 0.775 V

60

ZOOM CORPORATION

4-4-3 Kanda-surugadai, Chiyoda-ku, Tokyo 101-0062 Japan

https://www.zoom.co.jp

Z2I-3493-01
