TECHNIKA

1. TECHNIKA 5

1.1 Technická data .................................................................................................... 5

1.2 Prvky................................................................................................................... 5

2 BEZPEČNOST 6

2.1 Správné použití ................................................................................................... 6

2.2 Bezpečnostní pokyny........................................................................................... 6

3 UVEDENÍ DO PROVOZU 8

3.1 Obsah dodávky ZI-HB305 .................................................................................... 8

3.2 Montáž ................................................................................................................ 8

4 PROVOZ 9

4.1 Srovnávání .......................................................................................................... 9

4.2 Tloušťkování...................................................................................................... 11

5 PÉČE A ÚDRŽBA 12

5.1 Údržba a předepsané práce ............................................................................... 12

5.2 Po prvních 10 hodinách provozu........................................................................ 12

5.3 Skladování......................................................................................................... 12

6 ODSTRANĚNÍ ZÁVAD 13

7 NÁHRADNÍ DÍLY 14

7.1 Objednávka náhradních dílů .............................................................................. 18

8 PROHLÁŠENÍ O SHODĚ 19

Z.I.P.P.E.R Maschinen Austria www.zipper-maschinen.at Strana 4
Návod k použití ZIPPER Hobelmaschine ZI-HB305

1. TECHNIKA

1.1 Technická data

ZI-HB305

Provozní napětí 230V/50Hz

Výkon motoru 1.8kW

Otáčky nožového válce 8500 ot./min.

Rozměry srovnávacího stolu 1075x310mm

Rozměry tloušťkovacího stolu 500x305mm

Rozměry pravítka 610x122mm

Náklon pravítka 90°-135°

Odsávací hrdlo Ø 100

Hoblovací nože (2 ks.) 310 x 16.5 x 1.5mm

TECHNIKA

1.2 Prvky

5

6

7

8

Max. hoblovací šířka 305mm

Výška tloušťkování 5 – 158mm

Úběr třísky srovnávání 0-2mm

Úběr třísky tloušťkování 0 – 1.5 mm

Hmotnost (neto/bruto) 42/48 kg

4

3
2

2

1

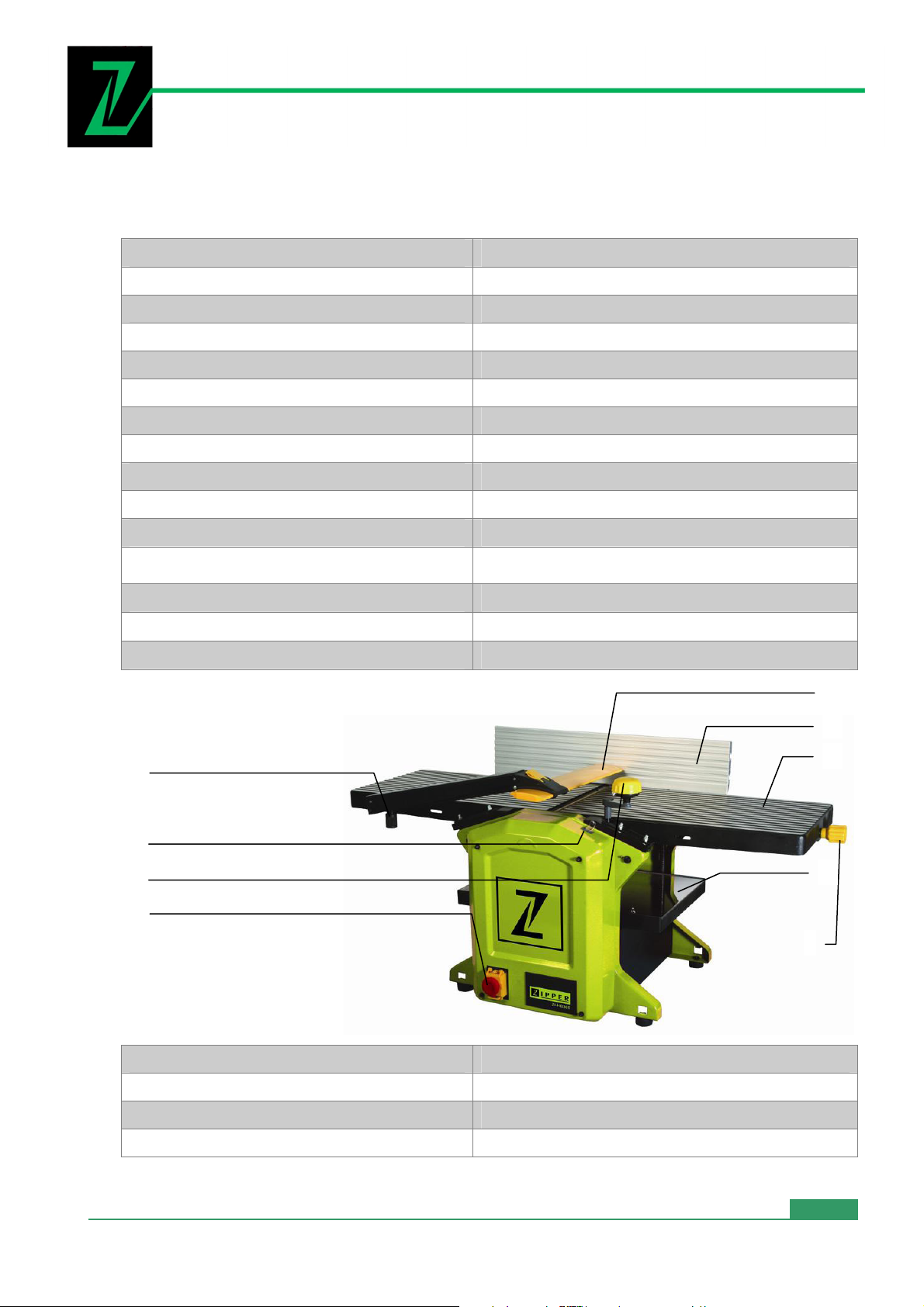

1. Nastavení úběru třísky 2. Srovnávací stůl

3. Náklopné pravítko 4. Kryt válce

5. Nastavení výšky krytu 6. Měřítko úběru třísky srovnávání

7. Nastavení výšky stolu tloušťkování 8. Vypínač

Technická data, stejně jako vzhled výrobku se mohou v rámci vývoje měnit.
Technické změny jsou proto vyhrazeny!

Z.I.P.P.E.R Maschinen Austria www.zipper-maschinen.at Strana 5
Návod k použití ZIPPER Hobelmaschine ZI-HB305

2 BEZPEČNOST

2.1 Správné použití

Srovnávací a tloušťkovací frézka ZI-HB 305 je výhradně určena pro následně vyjmenované
činnosti při dodržení v tomto návodu uvedených bezpečnostních pravidel, pokynů a pravidel
údržby a vyjmenovaných omezení:

 Srovnávání a tloušťkování dřeva v mezích technických dat a při maximálním úběru

třísky podle technických dat.

 Výhradně způsobem, popsaným v kapitole Provoz.
 Obsluha výhradně jednou osobou.
 Provoz pouze při teplotách +5° až +40°C, kde při+40°C nesmí vlhkost vzduchu

převýšit 60%.

 Je třeba zamezit provozu při vysokých teplotách a vysoké vzdušné vlhkosti.
 Stroj smí být provozován pouze do 1000mnm.

Pro jiná použití a z nich pramenící věcné škody nebo zranění, nepřebírá firma Zipper Maschi­nen žádnou odpovědnost a neposkytuje žádnou záruku.

Svévolné změny a manipulace se strojem vedou taktéž ke ztrátě záruky a všech nároků na
odškodnění.

MONTÁŽ

2.2 Bezpečnostní pokyny

Varovné štítky a/nebo samolepky na stroji, které jsou nečitelné nebo
odstraněné ihned obnovte!

Nejdůležitějším faktorem dostatečné bezpečnosti je dobrý zdravotní stav obsluhy.
Pozornost a soudnost je nejlepší ochranou proti zranění. Seznam všeobecných
bezpečnostních pokynů si neklade za cíl postihnout všechna nebezpečí, nýbrž po­kouší se vyzdvihnout ty nejdůležitější z nich.

Jednotlivý pracovníci jsou povinni vyhledat varovné a bezpečnostní značky jak na
stroji, tak na pracovním místě, seznámit se s nimi, porozumět jim a osvojit si je..

Dostatečné osvětlení pracovního místa je nezbytné!

Při únavě, špatné koncentraci, popř. pod vlivem léků alkoholu nebo
drog je práce se strojem zakázaná!

Z.I.P.P.E.R Maschinen Austria www.zipper-maschinen.at Strana 6
Návod k použití ZIPPER Hobelmaschine ZI-HB305

MONTÁŽ

Ujistěte se, že stroj má pro práci stabilní pozici! Zvláště pozorní
buďte na vlhkých a nerovných pracovních plochách! Zajistěte si
pořádek na pracovišti, aby nedošlo o zakopnutí.

Uklouznutí/zakopnutí/pád jsou hlavními příčinami úrazů a smrtel­ných zranění. Dávejte pozor na kluzkých nebo nerovných praco­vištích.

Nikdy nestoupejte na stroj, zvláště pak ne když je v provozu.

Těžká zranění mohou být způsobena převrácením stroje!

Stroj může být obsluhován pouze odborně vyškolenou obsluhou.
Nepovolané osoby a zvláště pak děti, jakož i nevyškolené osoby se

musí zdržovat mimo dosah stroje!

Pokud pracujete se strojem, nenoste volné šperky a ozdoby, široké
a volné šaty, kravatu, dlohé rozpuštěné vlasy atd.

Volně ležící předměty se mohou dostat do pohyblivých částí stroje
a způsobit zranění!

Při práci se strojem noste vhodné ochranné vybavení (ochranné
rukavice, brýle, chrániče sluchu, …)!

Pracující stroj nesmí být ponechán bez dozoru! Před opuštěním
stroje vypněte motor a počkejte, dokud se nezastaví!

Před zahájením práce se strojem odstraňte z okolí všechny nástro­je a nářadí.

Pro práci se strojem ZI-HB 204 používejte pouze schválené hoblo­vací nože. Vadné nebo tupé nože ihned nahraďte nebo nabruste.

Tupé nože zvyšují nebezpečí zpětného vrhu obrobku!
Stroj nepřetěžujte!

Z.I.P.P.E.R Maschinen Austria www.zipper-maschinen.at Strana 7
Návod k použití ZIPPER Hobelmaschine ZI-HB305

3 UVEDENÍ DO PROVOZU

B C E E F D G

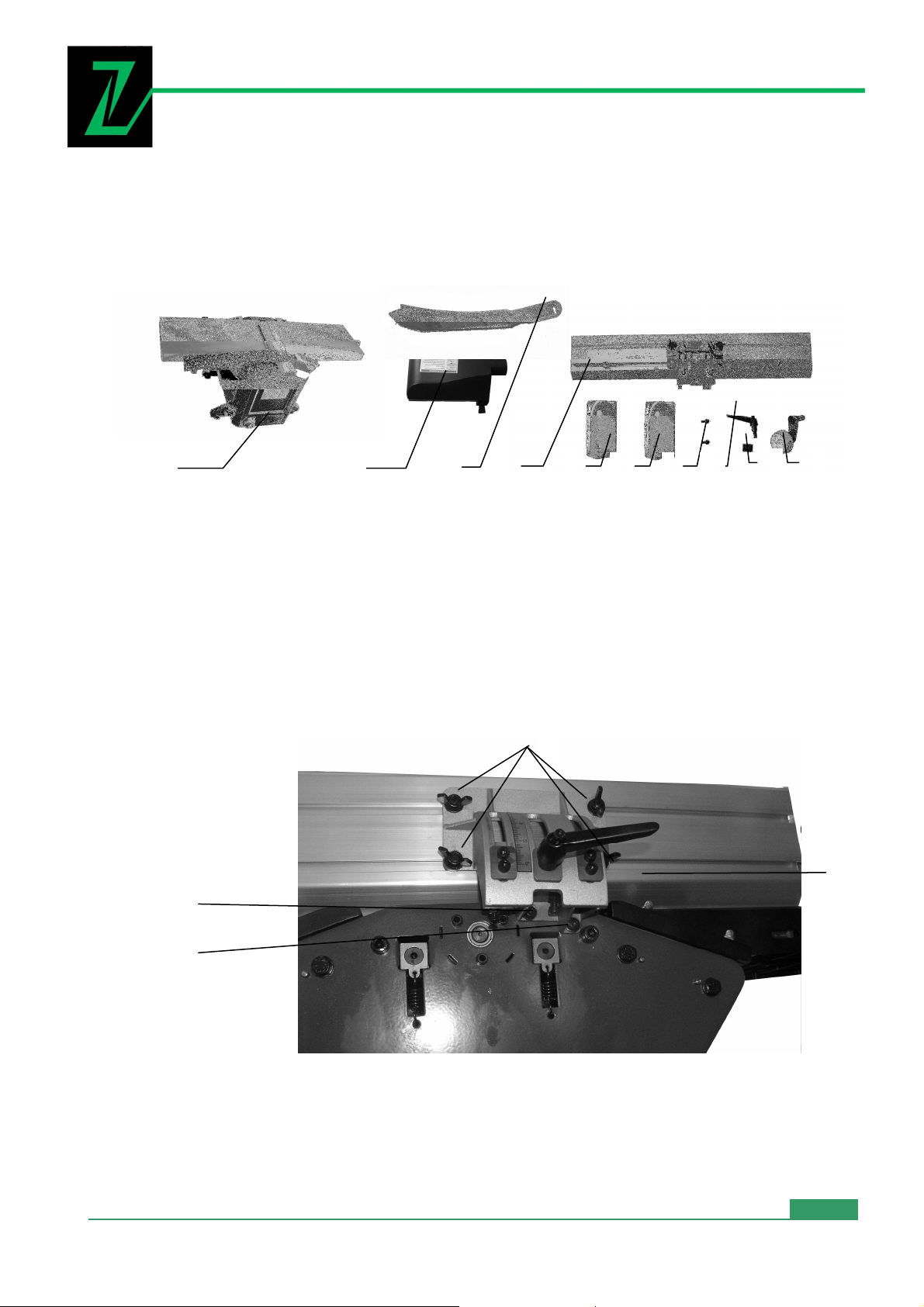

3.1 Obsah dodávky ZI-HB305

Zkontrolujte úplnost dodávky. Poznamenejte eventuelní škody vzniklé při dopravě na doda­cí list. Odhalené škody vzniklé při transportu ihned nahlaste dopravci a prodejci.

A

(A) Srovnávací a tloušťkovací frézka ZI-HB305
(B) Odsávací hubice
(C) Podavač obrobků (k posunu úzkých a malých obrobků)
(D) Podélné pravítko s možností naklopení
(E) Podavač obrobků (k posunu tenkých obrobků)
(F) 2x montážní šrouby s podložkami
(G) Páka zajištění pravítka
(H) Vložka
(I) Páka ovládání tloušťkovacího stolu

4mm imbusy nejsou vyobrazeny

MONTÁŽ

H I

3.2 Montáž

Pravítko

A

B

Upevněte držák pravítka s imbusovými šrouby (A) a (B). Po uvolnění křídlových matek
(D) můžete pravítko přemístit stranově. Po uvolnění fixační páky (C) je možné pravítko
naklánět.

D

C

Z.I.P.P.E.R Maschinen Austria www.zipper-maschinen.at Strana 8
Návod k použití ZIPPER Hobelmaschine ZI-HB305

Odsávací hubice

A

D

POZOR!

Pro čistou a bezpečnou práci se strojem ZI-HB305 v každém
případě doporučujeme připojení odsávání.

Při práci v uzavřených prostorech je použití odsávání povinné!

Kryt válce

Namontujte přední kryt válce

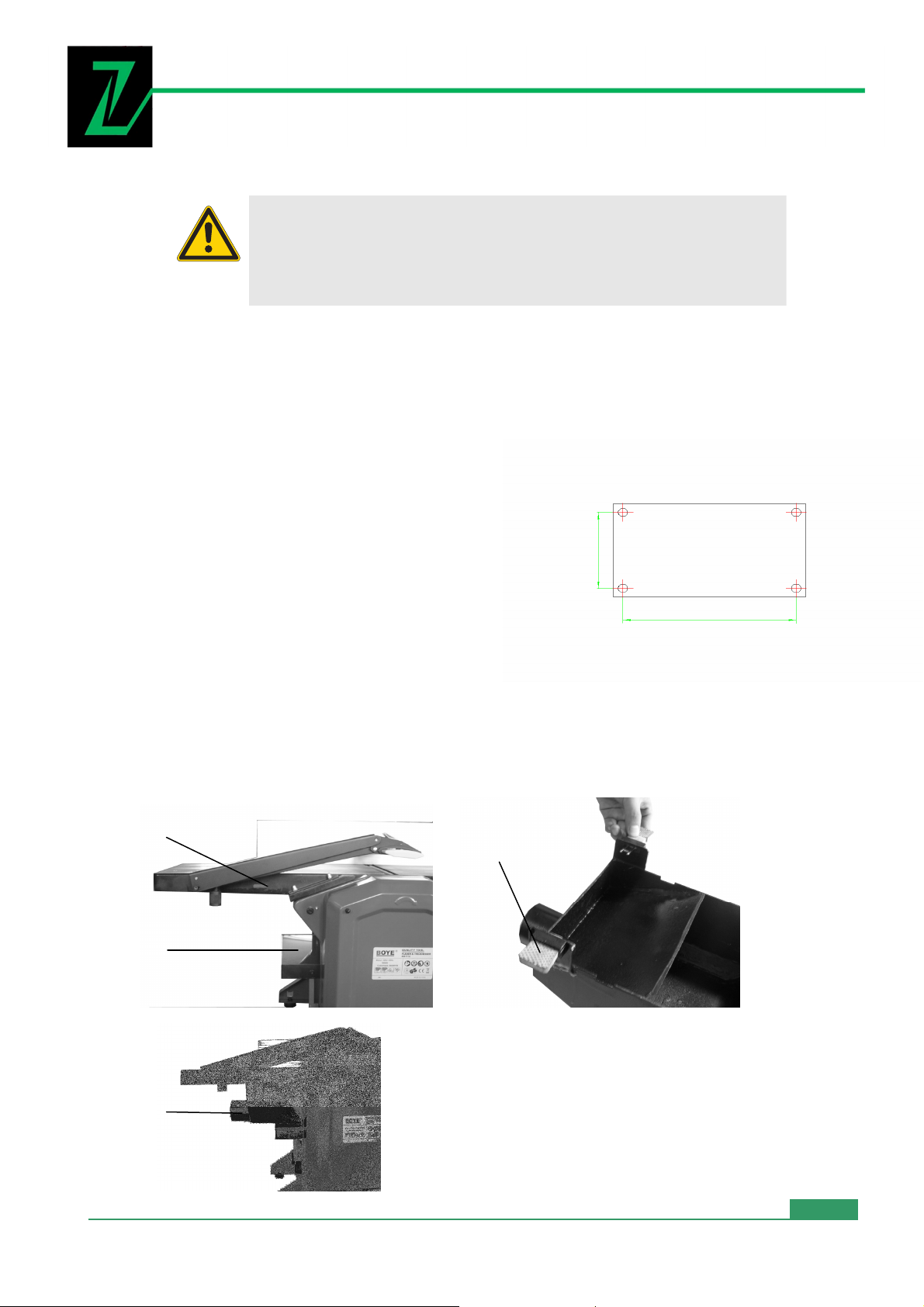

Upevněte stroj

Upevněte stroj ke stabilní podložce, např. k
pracovnímu stolu nebo hoblici. Pro dobré
výsledky práce musí být stroj dobře
upevněn, aby se zamezilo vibracím a
pohybům stroje během provozu. Při
provozu stroje během montáží nábytku
mimo dílnu je nutné se postarat o
odpovídající stabilní polohu.

OBSLUHA

4 PROVOZ

4.1 Srovnávání

Nasaďte odsávací hubici:

B

C

Z.I.P.P.E.R Maschinen Austria www.zipper-maschinen.at Strana 9
Návod k použití ZIPPER Hobelmaschine ZI-HB305

Přesuňte tloušťkovací stůl B do nejnižší polohy.
Vysuňte plastikové spony C hubice do polohy vně. Umístěte hubici na stůl podle obrázku D

a zamáčkněte spony C do příslušných otvorů A ve srovnávacím stole.

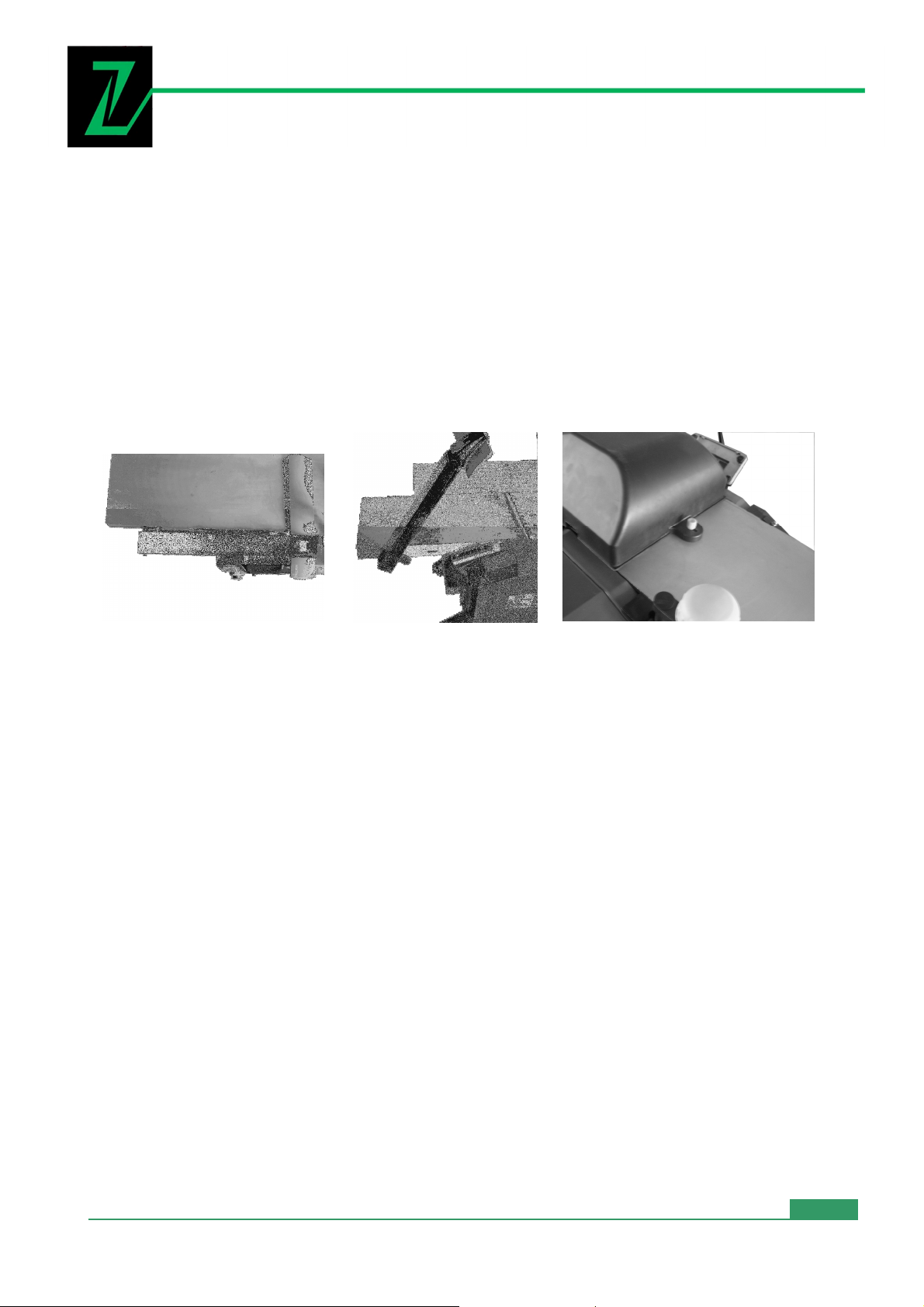

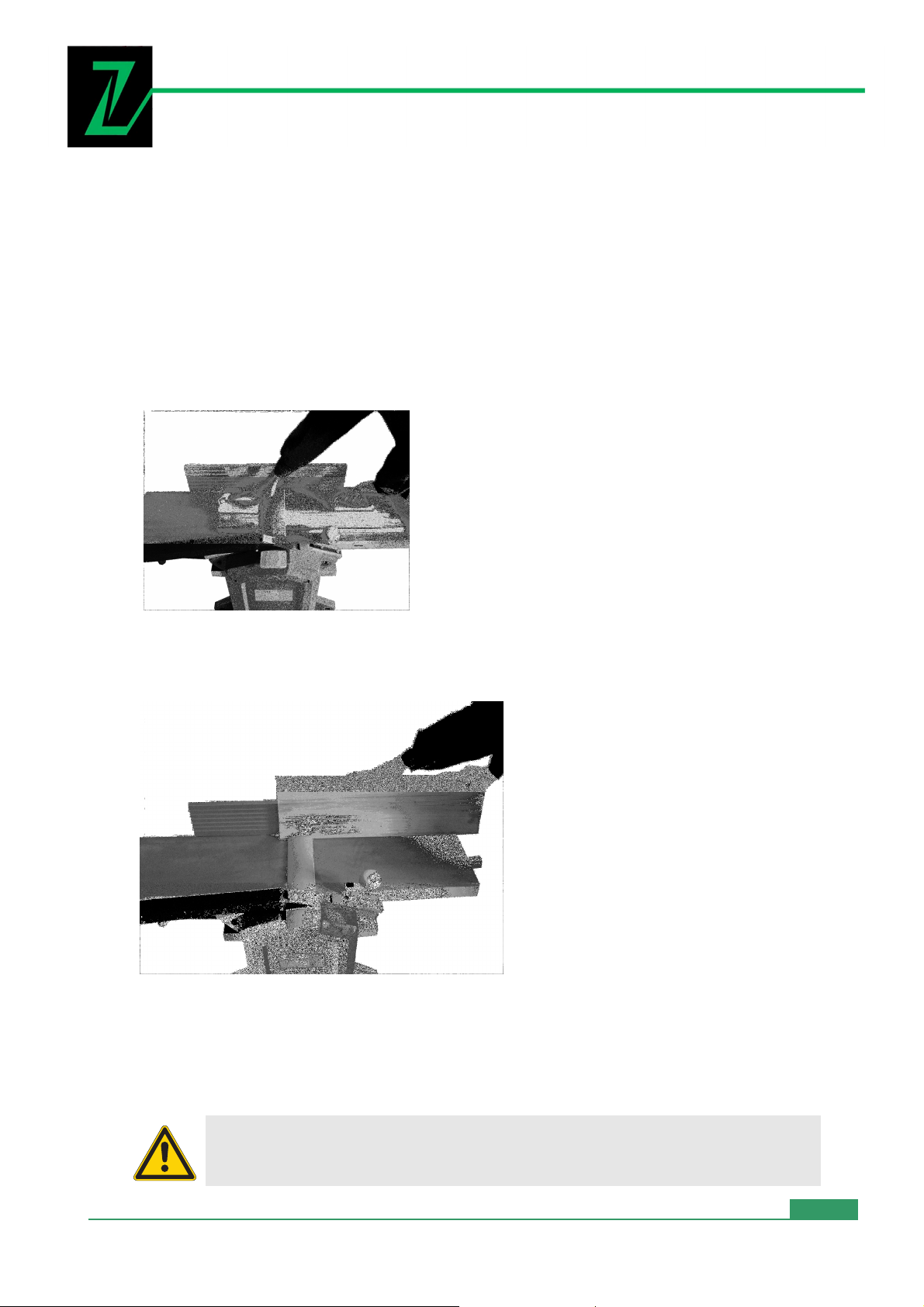

Srovnávání tenkých obrobků

Při opracování tenkých obrobků musí být kryt válce

Nastaven přes celou jeho šířku. Posun obrobku provádějte s pomocí podavačů.
Stůjte ve stabilním postoji a posunujte obrobek přes hoblovací válec. Nikdy nestůjte přímo

před nebo za hoblovacím válcem. Toto platí obecně.

Srovnávání úzkých obrobků a hran

OBSLUHA

Nastavte kryt válce tak, aby zůstala odkrytá pouze část nutná pro obrábění. Srovnávací
pravítko nastavte na 90°, nastavte úběr třísky, obrobek posouvejte podle obrázku, ruce
mějte na horní hraně obrobku.

Z.I.P.P.E.R Maschinen Austria www.zipper-maschinen.at Strana 10
Návod k použití ZIPPER Hobelmaschine ZI-HB305

POZOR!

Tento návod nenahrazuje odborné školení pro práci s hoblovacími stroji.

4.2 Tloušťkování

Namontujte odsávací hubici:

Odklopte kryt válce směrem nahoru a umístěte odsávací hubici přes hoblovací válec na
srovnávací stůl tak, aby upevňovací spony zapadly do vyfrézování zadního stolu.

Zamáčkněte spony do vyrézování a upevněte tak odsávací hubici. Srovnejte hubici na stole.

• Ručním kolem nastavte požadovanou výšku tloušťkování. Jedna otáčka ručního kola
představuje 3 mm výšky.

• Dbejte na správné nastavení výšky, resp. Úběru třísky, která smí být maximálně

1.5mm.

• Snižte tření na tloušťkovacím stole s pomocí speciální kluzné pasty pro hoblování.

• Obrobky, zablokované ve stroji smí být odstraněny pouze po vypnutí stroje a jeho

odpojení od napájení.

• Příliš krátké obrobky nesmí být obráběny.

• Pokud dojde k zablokování obrobku, nikdy nenechávejte běžící stroj bez dozoru.

Vždy stroj vypněte a odpojte od sítě.

OBSLUHA

Z.I.P.P.E.R Maschinen Austria www.zipper-maschinen.at Strana 11
Návod k použití ZIPPER Hobelmaschine ZI-HB305

5 PÉČE A ÚDRŽBA

PO Z O R

Stroj má malé nároky na údržbu a má jen málo dílů, které musí uživatel udržovat.

Závady nebo poruchy, které mohou mít vliv na bezpečnost stroje okamžitě odstraňte

Opravy stroje mohou být provedeny pouze odborným personálem!

Čištění a údrbu provádějte pouze na vypnutém stroji odpojeném od
sítě!

Při náhodném zapnutí hrozí nebezpečí zranění a věcných škod!

K tomu platí:
Před zahájením údržby vždy odpojte stroj od sítě!

NÁHRADNÍ DÍLY

5.1 Údržba a předepsané práce

Kontroly stroje
Uvolněné nebo ztracené šrouby Denně před provozem
Poškození jakýchkoliv dílů Denně před provozem
Funkce nouzového vypínače Denně před provozem
Stav hoblovacích nožů Denně před provozem
Čištění stroje Denně před provozem

Stroj čistěte pouze s prostředky, které chrání povrchové plochy před korozí.

5.2 Po prvních 10 hodinách provozu

Všechny spojovací díly, rolny, válce, kontaktní body atd. nakonzervujte olejem.

5.3 Skladování

Nikdy neskladujte stroj venku!
Skladujte stroj při teplotách od +5° do +40°C, přičemž při +40°C nesmí vlhkost vzduch

převýšit 60%. Skladujte na suchém a čistém místě.

Z.I.P.P.E.R Maschinen Austria www.zipper-maschinen.at Strana 12
Návod k použití ZIPPER Hobelmaschine ZI-HB305

NÁHRADNÍ DÍLY

6 ODSTRANĚNÍ ZÁVAD

Opravy mohou být provedeny pouze odborně proškoleným personálem, který k tomu má odborné
předpoklady, vzdělání a zkušenosti.

Závada Možná příčina Odstranění

Motor nestartuje

Vypínač není zapnut  Prověřte vypínač, zda je v poloze „Zapnuto“

ku

Špatně nebo
nerovnoměrně
obráběný povrch

Vadný prodlužovací

 Odpojte a prověřte s jiným strojem.

kabel
Špatná síť (frekvence,

napětí)

 Prověřte, zda napájení odpovídá údajům na štítku

stroje.

Vadný vypínač  Nechte vyměnit vypínač elektromechanikem

Příliš velký úběr třísky

Suky nebo cizí materiál v
obrobku

Tupé nebo vadné nože,
nesprávně namontované
a vyrovnané

 Snižte úběr třísky Zpětný vrh obrob-

 Prověřte materiál před obráběním



Nabrousit nože



Vyměnit nože



Nastavit nože

Z.I.P.P.E.R Maschinen Austria www.zipper-maschinen.at Strana 13
Návod k použití ZIPPER Hobelmaschine ZI-HB305

7 NÁHRADNÍ DÍLY

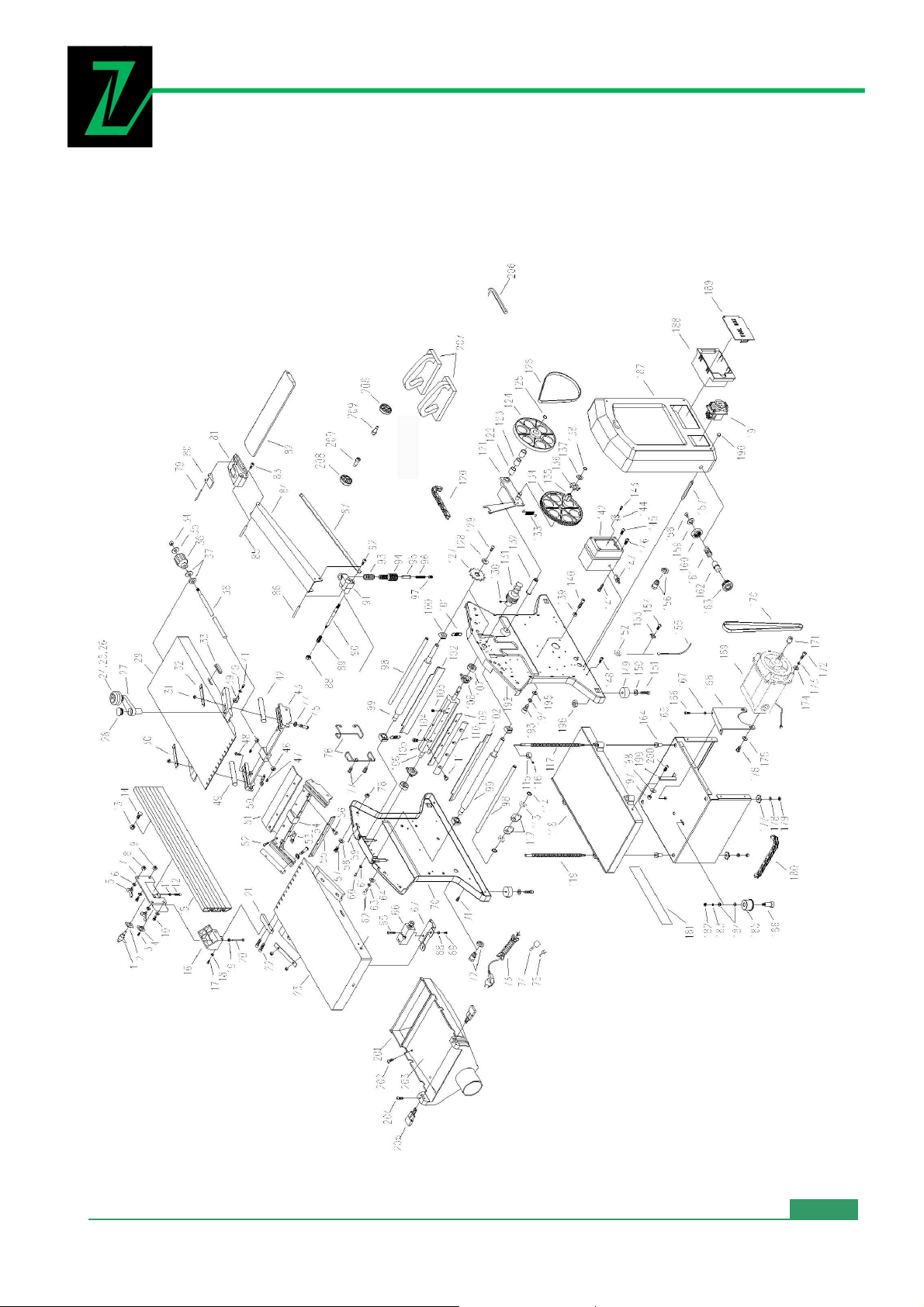

NÁHRADNÍ DÍLY

Z.I.P.P.E.R Maschinen Austria www.zipper-maschinen.at Strana 14
Návod k použití ZIPPER Hobelmaschine ZI-HB305

Part List

NÁHRADNÍ DÍLY

Part No. Description Qty
1 Handle 1

2 Lock block 1
3 5-0.8 x 10mm Socket head bolt 4
4 Stop Block 2
5 8-1.25mm Wing nut 2
6 8mm Flat washer 4
7 Rotating seat 1
8 8-1.25mm Hex nut 2
9 8-1.25mm Hex locking nut 2

10

8-1.25 x 14mm Hex head bolt

2

11 5-0.8mm Hex nut 1
12 5-0.8 x 45mm Socket head bolt 1
13 8-1.25mm Acorn nut 2

14

8-1.25 x 10mm Hex head bolt

2

Part No. Description Qty
43 Right support 1

44 6mm Serrated washer 8
45 6-1.0 Socket head bolt 8
46 Spacer ring 2
47 5-0.8 x 6mm Set screw 2
48 6-1.0 x 8mm Socket head bolt 8
49 Rail 3
50 Right Spacer 2
51 Ratchet 1

52

6-1.0 x 10mm Socket head
bolt

4

53 Left spacer 2
54 Left support 1
55 Stop board 1

56

5-0.8 x 10mm Socket head
bolt

4

15 Fence 1
16 Support seat 1

17

18

6-1.0 x 16mm Flat round head
bolt

6mm Flat washer

2

2

19 4-0.7mm Hex head bolt 1

20

4-0.7 x 16mm Flat round head
bolt

1

21 Weldment 1
22 6-1.0 x 20mm Socket head bolt 2

23

Outfeed table

1

24 Crank cap 1
25 Crank handle 1
26 Crank shaft 1
27 Joining 1
28 Plug 1

57 8-1.25 x 20mm Hex head bolt 8
58 8mm Flat washer 8

59 Stop pin 8

60

5-0.8 x 16mm Socket head
bolt

6

61 5mm Spring washer 6

62

8-1.25 x 12mm Socket head
bolt

4

63 8mm Spring washer 4
64 8mm Flat washer 4

65

4-0.7 x 25mm Socket head
bolt

2

66 Limit switch 1
67 Switch cover 1
68 5mm Flat washer 4
69 5-0.8 x 8mm Socket head bolt 4
70 Black Side plate 1

29

Z.I.P.P.E.R Maschinen Austria www.zipper-maschinen.at Strana 15
Návod k použití ZIPPER Hobelmaschine ZI-HB305

Infeed table

1

71

5-0.8 x 10mm Socket head
bolt

7

NÁHRADNÍ DÍLY

30 Gib 3
31 6-1.0mm Acorn nut 8
32 Working Table clamping 1
33 Cover 2
34 8-1.25mm Hexagonal nut 1
35 Flat washer 1
36 Lift handle 1
37 Flat washer 2
38 Strut 1
39 Pointer 1
40 4mm Flat washer 1

41

4-0.7 x 10mm Pan head screw

42 Rail 1

Part List

1

72 Strain relief 1
73 Line cord 1
74 Rubber set 6
75 Locking line 6
76 Cable hook 2
77 5-0.8 x 10mm Pan head screw 4
78 8-1.25mm Locking nut 8
79 Stop pin 1
80 15 1
81 Arc cover 1
82 Blade cover 1

83

4 x 11mm Flat Round head
rivets

1

84 Square tube 1

Part No. Description Qty Part No. Description Qty
85 6 x 55mm Stop pin 1 123 Lantern ring 1
86 6 x 55mm Stop pin 1 124 Wheel 1
87 Linking board 1 125 3AMI-12 Retaining ring 1
88 8-1.25mm Hex locking nut 1 126 Fan belt 1
89 Compression spring 1 127 Chain wheel - large 2
90 Linking bar 1 128 6mm Flat washer-large 2

91

92

Support

Screw

1 129

1 130

6-1.0 x 10mm Flat round head
bolt

6-1.0 x 10mm Hex socket set
screw

2

2

93 Compression spring 1 131 Belt disk 1
94 Lift knob 1 132 Eccentric shaft 1
95 Slide bar 1 133 Extension spring 1
96 Compression spring 1 134 Gear Wheel - large 1
97 12-1.25 x 10mm Set screw 1 135 Square sleeve 1
98 Ratchet staff 2 136 Chain Wheel - small 1
99 Feed-out roller 2 137 Spacer 1
100 Bearing bush 5 138 9mm Spring washer 1

101.1 Extension spring 3 139 5-0.8mm Hex nut 1

101.2

Z.I.P.P.E.R Maschinen Austria www.zipper-maschinen.at Strana 16
Návod k použití ZIPPER Hobelmaschine ZI-HB305

Spring

1 140

5-0.8 x 25mm Socket head
bolt

1

NÁHRADNÍ DÍLY

102 Sheet metal deflector 2 141 Thread forming screw 2

103

6-1.0 x 10mm Hex socket set
screw

4 142.1

Upper cover

1

104 Adjusting stalk 4 142.2 Nether cover 1
105 Arbor 1 143 Thread forming screw 1
106 Arbor mandril 1 144 Terminal 1
107 6000ZZ Ball bearing 2 145 Thread forming screw 3
108 Bearing seat 2 146 Thread forming screw 4
109 Blade 2 147 Thermo-protector 1

110

Set plate

2 148

5-0.8 x 10mm Socket head
bolt

7

111 6-1.0 x 16mm Blade bolt 10 149 Rubber buffer 4
112 Ratchet 29 150 8mm Flat washer 4

113

Spacer

28 151

8-1.25 x 16mm Socket head
bolt

4

114 3AMI-12 Retaining ring 2 152 Grommet 1
115 6-1.0 x 4mm Set screw 2 153 Line cord clamp 6

116

Spacer ring

1 154

5-0.8 x 10mm Socket head
bolt

6

117 Threaded Spindle ,short 1 155 Line 1
118 Thicknessing table 1 156 Strain Relief 2
119 Threaded Spindle, long 3 157 Rod, long 4
120 Chain 1 158 4-0.7 x 8mm Flat head screw 1
121 Wing, Cpt. 1 159 Adjusting Foam gasket 1

121.1 Joint 1 160 Screw cap 1

121.2 Supporting plate 1 161 Compression spring 1

121.3 Rivet 1 162 Bearing bar 1
122 Needle bearing 2 163 Lantern ring 1

Part List

Part No. Description Qty Part No. Description Qty
164 Sleeve 4 187 Protecting hood 1
165 Motor covering 1 188 Toolbox 1
166 5-0.8 x 10mm Socket head bolt 2 189 Toolbox cover 1
167 5mm Flat washer 2 190 5-0.8mm Acorn nut 4
168 Motor Assisting support 1 191 Switch 1
169 Motor 1 192 Side plate 1
170 Flat belt 1 193

Z.I.P.P.E.R Maschinen Austria www.zipper-maschinen.at Strana 17
Návod k použití ZIPPER Hobelmaschine ZI-HB305

8-1.25 x 16mm Socket head

1

NÁHRADNÍ DÍLY

bolt
171 Motor Belt wheel 1 194 8mm Spring Washer 1
172 5-0.8 x 10mm Socket head bolt 4 195 8mm Flat Washer 1
173 5mm Spring washer 4 196 8-1.25mm Hex nut 4
174 5mm Flat washer 4 197 5-0.8mm Hex nut 1
175 6mm Flat washer 2 198 5mm Flat washer 1
176 6-1.0 x 10mm Socket head bolt 2 199 Pointer 1

177

Chain wheel

4 200

5-0.8 x 16mm Socket head

bolt

1

178 5mm Flat washer 4 201 Dust collect 1
179 5-0.8mm Hexagonal nut 4 202 Thread forming screw 6
180 Chain 1 203 Dust Collect cover 1
181 Graphite 3 204 Thread forming screw 2
182 6-1.0mm Acorn nut 1 205 Dust collect key 2
183 6mm Spring washer 1 206 Wrench 1
184 6mm Flat washer 2 207 Push blocks 2
185 Tension pulley 1 2
186 Tension pulley shaft 1 2

7.1 Objednávka náhradních dílů

Použitím náhradních dílů Zipper dosáhnete ideálního výsledku. Optimální přesnost dílů snižuje
čas opravy a prodlužuje životnost stroje.

POK Y N

Adresu pro objednávky náhradních dílů najdete na začátku této dokumentace!

Použití dílů jiných výrobců vede ke ztrátě záruky!

K tomu platí:
Při výměně dílů používejte pouze originální díly

Z.I.P.P.E.R Maschinen Austria www.zipper-maschinen.at Strana 18
Návod k použití ZIPPER Hobelmaschine ZI-HB305

PROHLÁŠENÍ O SHODĚ

8 PROHLÁŠENÍ O SHODĚ

EU – P RO H L Á ŠENÍ O SH O D Ě

Z.I.P.P.E.R® AUSTRIA GmbH

AT-4710 Grieskirchen, Gewerbepark Schlüsslberg 8

Popis
Z.I.P.P.E.R Srovnávací a tloušťkovací frézka
Typ
ZI-HB305
EU normy

98/37/EC Maschinenrichtlinie / machinery directive

2006/95/EC Niederspannungsrichtlinie / Low Voltage Directive

Registrační číslo

BM 50136082 0001

AN 50098156 0003

Číslo zprávy:
15006194 012
Datum vystavení

27.09.2008

Vystavující úřad

TÜV Rheinland Product Safety GmbH

Am grauen Stein
51105 Köln
Germany

Tímto prohlašujeme, že výše zmíněné typy strojů splňují bezpečnostní a zdravotní požadavky norem EU.
Toto prohlášení ztrácí svou platnost, pokud by došlo ke změnám nebo úpravám stroje, které námi nebyly
odsouhlaseny.

Grieskirchen, 07.10.2009
Místo / Datum Podpis

Tel.: [phone]; Fax.: [phone]

www.zipper-maschinen.at

[e-mail]

Erich Humer (jednatel)

Z.I.P.P.E.R Maschinen Austria www.zipper-maschinen.at Strana 19
Návod k použití ZIPPER Hobelmaschine ZI-HB305

SLEDOVÁNÍ VÝROBKU

Sledování výrobku

I po dodání náš výrobek sledujeme.
Při procesu zlepšovní výrobků jsme závislí na Vás a Vašich

zkušenostech z práce se strojem.

λ

Problémy, které při práci nastanou

λ

Poruchy, které se stanou při určitých provozních situacích

λ

Zkušenosti, které mohou být důležité pro ostatní uživatele

Prosíme Vás proto o zaznamenání Vašich zkušeností a poznatků
z provozu a jejich zaslání na naši adresu:

[e-mail]

Z.I.P.P.ER MASCHINEN GmbH

A-4710 Grieskirchen, Gewerbepark Schlüsslberg 8
Tel [phone] - 700
Fax [phone] – 720

[e-mail]

Z.I.P.P.E.R Maschinen Austria www.zipper-maschinen.at Strana 20
Návod k použití ZIPPER Hobelmaschine ZI-HB305
