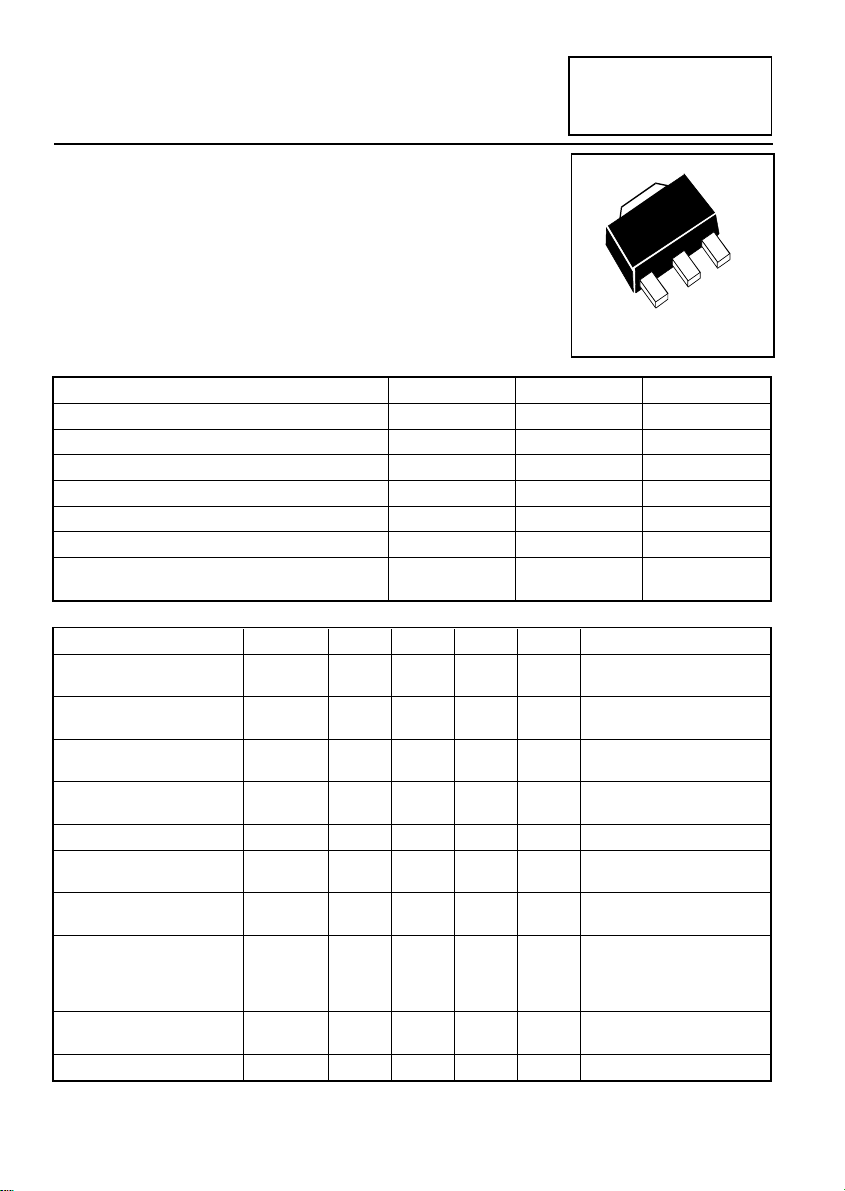

BCV28 IS OBSOLETE

















PLEASE USE FCX705













SOT89 PNP SILICON













BCV28



DARLINGTON TRANSISTOR













ISSUE 3 – SEPTEMBER 1995





























































COMPLEMENTARY TYPE – BCV29































C





PARTMARKING DETAIL –

ED











































E























B

C



























ABSOLUTE MAXIMUM RATINGS.













SOT89









































PARAMETER





SYMBOL



VALUE



UNIT































Collector-Base Voltage





VCBO



-40



V





Collector-Emitter Voltage



VCEO



-30



V





Emitter-Base Voltage





VEBO



-10



V





Peak Pulse Current





ICM



-800



mA





Continuous Collector Current



IC



-500



mA





Power Dissipation at Tamb =25°C



Ptot



1



W





Operating and Storage Temperature

Tj:Tstg

-65 to +150



°C





Range























ELECTRICAL CHARACTERISTICS (at Tamb = 25°C unless otherwise stated).





PARAMETER

SYMBOL

MIN.

TYP.

MAX.

UNIT





CONDITIONS.































Collector-Base

V(BR)CBO

-40





V





IC=100μA







Breakdown Voltage

























Collector-Emitter

V(BR)CEO

-30





V





IC=10mA*







Breakdown Voltage

























Emitter-Base

V(BR)EBO

-10





V





IE=10μA







Breakdown Voltage

























Collector Cut-Off

ICBO





-100

nA





VCB=-30V







Current







-10

μA





VCB=-30V, Tamb=150°C





Emitter Cut-Off Current

IEBO





-100

nA





VEB=-4V







Collector-Emitter

VCE(sat)





-1

V





IC=-100mA, IB=-0.1mA*





Saturation Voltage

























Base-Emitter

VBE(sat)





-1.5

V





IC=-100mA, IB=-0.1mA*





Saturation Voltage















































Static Forward Current

hFE

4000











IC=-100μA, VCE=-1V†





Transfer Ratio



10000











IC=-10mA, VCE=-5V*









20000











IC=-100mA, VCE=-5V*









4000











IC=-0.5mA, VCE=-5V*





Transition Frequency

fT



200



MHz





IC=-50mA, VCE=-5V





















f = 20MHz





























Output Capacitance

Cobo



4.5



pF





VCB=-10V, f=1MHz



*Measured under pulsed conditions. Pulse width=300μs. Duty cycle 2%













† Periodic Sample Test Only.
