SYSTÉM VIDEOVRÁTNÝCH
DPM-451 UŢIVATELSKÝ MANUÁL
- 1 -
- 10 -
1. Popis přístroje
MONITOR
UNLOCK
TALK
vrhcní pohled
Rozměry：160(š)×210(v)×30(h) mm
1. Komunikace
2. Vnitřní komunikace
3. Reproduktor
4. Otevření zámku
5. Ovládání menu
Nahoru, Dolů
Vlevo, Vpravo
boční pohled
IN USE
MESG
spodní pohled
CALL
uchycení
8. SPECIFIKACE
1) Napájení monitoru: DC 15~18V
2) Napájení telefonu: DC 10~12V (podporováno monitorem)
3) Příkon: v klidu 0.5W; při komunikaci 15W
4)
Obrazovka: 5 Inch TFT-LCD, rozlišení: 960*234
5) Objektiv kamery: ohnisková vzdálenost 3,6mm, 72° horizon.pozorovací úhel
6) Rozlišení: >300 TV řádků
7) Video signál: 1Vš-š, 75Ω, CCIR
8) Porpojení: 4 vodiče
9) Monitorovací čas: 30 sekund
10) Čas pro komunikaci: 90 sekund
6. Monitor
7. TFT-LCD obrazovka
8. LED sign. pro odemčený stav
9. LED sign. při komunikaci
10. Mikrofon
11. Konektory pro zapojení
12. Montáţní uchycení
- 9 -
- 2 -
4
4
4 4
PS PS PS
JP-VD vyjmuto !
JP-VD vyjmuto ! JP-VD rezervováno
AC
~
AC
~
AC
~
Dveřní
Telefon
JS-VP
LB
JS-VP JS-VP JS-VP
JP/LK JP/VD DC-IN
JS-AP
JP/LK JP/VD DC-IN
JS-AP
JP/LK JP/VD DC-IN
JS-AP
Ostatní mon itory
JP-VD vyjmuto !
JP-VD vyjmuto !
JP-VD rezervováno
7.5 Zapojení více monitorů (1x telefon k Nx monitorům)
2. Domovní telefon
3. AC Adaptér
1. Komunikace
2. Odemčení
3. Sluchátko
4. Šňůra
1. Komunikace
2. Odemčení
3. Sluchátko
4. Šňůra
- 3 -
- 8 -
4. Dveřní telefony
— S externím zdrojem ovládání zámku
Pro správnou funkci je nutné uţít externího zdroje, který ovládá zámek dveří.
Komunikace je pak moţná i při otevření.
1
2
3
POWER
SUPPLY
1. Kamera
2. Reproduktor
3. Zvonek
4. Mikrofon
1. Mikrofon
2. Kamera
3. Zvonek
4. Reproduktor

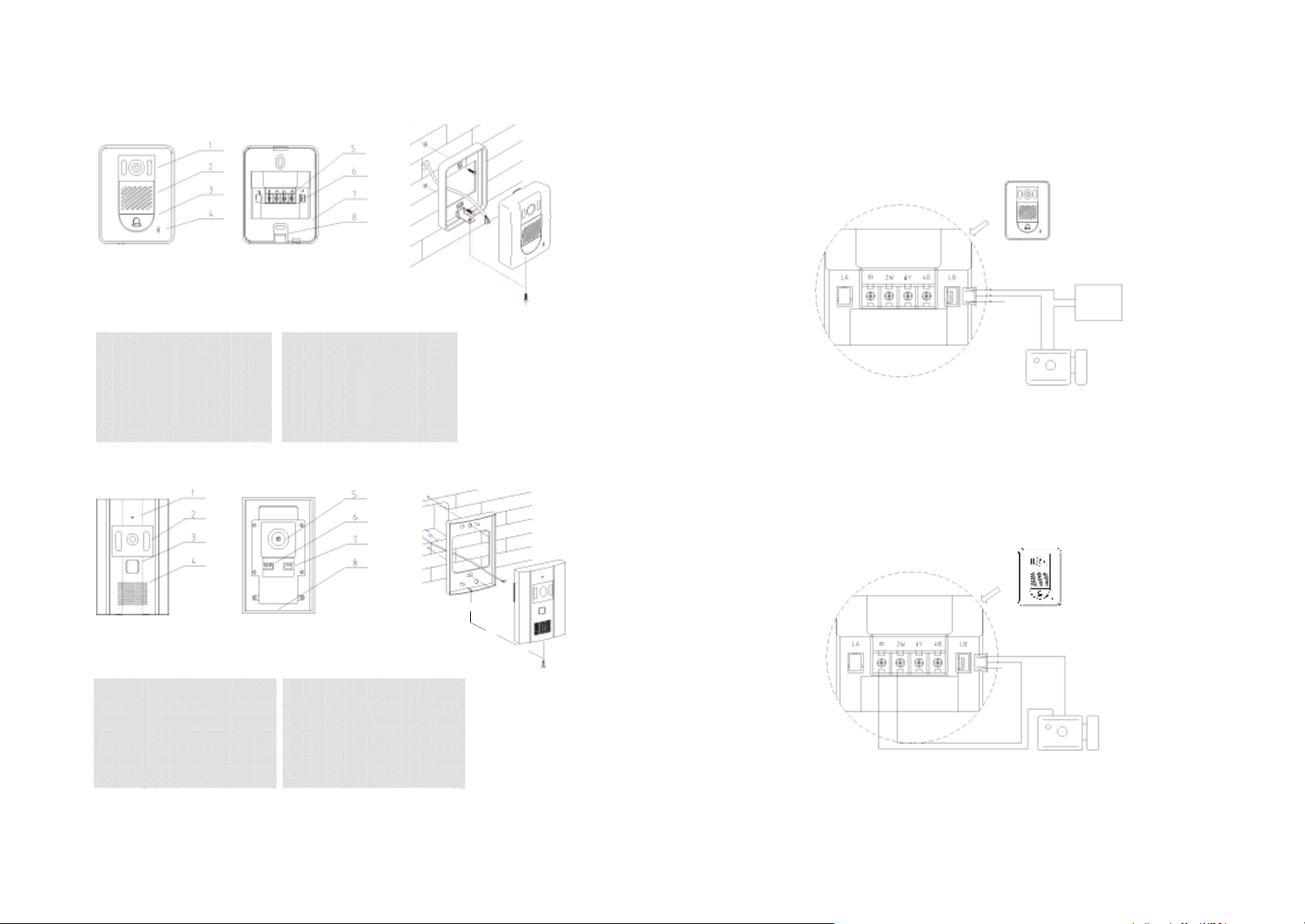

7.4 Zapojení odemčení zámků
5. Konektor připojení
6. Port pro odemčení
7. Montáţní úchyt
8. Západka
JS-VP
LB
5. Nastavení směru kamery
6. Konektor připojení
7. Port pro odemčení
8. Montáţní úchyt
— Bez externího zdroje ovládání zámku
Zámek lze připojit přímo k domovnímu telefonu, při odemčení se obraz
komunikace s monitorem automaticky přeruší. Dovolené proudové zatíţení
zámku je při 12V méně jak 500mA.
1
2
3
- 7 -
- 4 -
GX-3P
1R
2W
3Y
4B
4B
2W
+12
DC
-
DC+
Pozn 1: JP-VD je určen pro přizpůsobení impedance zařízení k vedení.
Pokud je
monitor poslední nebo jediný v zapojení, ponechte propojku instalovanou. Pokud se
jedná o mezilehlé monitory na sběrnici, vyjměte JP-VD propojku.
Pozn 2: T er mi ná l ovládání zámku: „1‟-běţně rozpojený terminálový vodič, „2‟-
střední terminálový vodič, „3‟- beţně spojený terminálový vodič. Pokud má být
ovládání zámku aktivováno napětím, zapojte ho na terminálové konce „1‟ a „2;
poku d má být zámek ovládáný od epnutím napětí, za p ojte zámek na
ter minálové kon ce „2‟ and „3‟.
7.3 Zapojení domácího telefonu
Domácí telefon lze zapojit přímo k domácímu monitoru; funkce JP-LK přepínače je shodná
s funkcí na monitorech.
Spojte JS-AP terminál telefonu k JS-AP terminálu vnitřního domácího monitoru. Zapojení
tří-ţilového kabelu je následující:
Zbylé vodiče a případné stínění zapojte do 2W na obou koncích.
1-červená (+12V), 2-černá (2W), 3-bílá (4B)
JP/LK JP/VD
JS-VP
DC-IN
JS-AP
White
Black
Red
Černá
Červená
Bílá
JP-LK
4B
2W
+12
JS-AP
Vnitřní zapojení
(pootočeno o 90°)
5. Intrukce k použití
■ Základní použití
1) Pokud návštěvník stiskne zvonek na domovním telefonu, monitor začne zvonit a
zobrazí obraz z kamery telefonu.
2) Pokud stisknete talčítko pro komunikaci “Talk”, můţete diskutovat s návštěvníkem po
dobu 90 sekund. Opětovné stisknutí tlačítka ukončí konverzaci. Pokud nikdo na straně
telefonu neodpoví, komunikace po 30 sekundách skončí. Pokud systém uskuteční
spojení mezi dvěma monitory ve více-monitorové instalaci, ostatní komunikace se
ukončí.
3) Pokud je monitor v pohotovostním stavu, stisknutím tlačítka “monitor” obrazovka
zobrazí situaci před kamerou domovního telefonu. Během náhledu na situaci před
vchodem stisknutím tlačítka “talk” zahájíte komunikaci. Opětovným stiskem
“monitor” ukončíte spojení. Monitorovací stav je limitován 30 sekundami.
4) Stiskem tlačítka “unlock” ovládáte zámek dveří.
5) Jas a kontrast obrazu můţe být nastaven podle potřeb uţivatele.
6) Zvonění a jeho hlasitost lze upravit.
■ Nastavení
1) Pokud v průběhu hovoru stisknete tlačíka “Up” nebo “Down” upravíte jas obrazu.
Stiskáním tlačítek “MENU” a “RETURN” budete sekvenčně přepínat mezi
nastavením funkcí jasu, kontrastu, hlasitosti zvonku a hlasitosti reproduktoru.
2) Pokud během nastavování nestisknete ţádnou volbu, po 5 sekundách se volby ukončí.
■ Použití při interní komunikaci
1) Intercom – interní komunikaci lze provozovat mezi několika domovními monitory.
2) Komunikaci lze zahájit z libovolného monitoru. Stiskněte tlačítko “INTERCOM”,
“IN USE” LED kontrolka se rozsvítí, ostatní monitory se rozezvoní. Pokud
protistrana stiskne tlačítko “TALK”, spojení pro konverzaci ihned začne s
monitorem, na kterém bylo zvonění zvednuto.
3) Pokud nikdo z dalších monitorů neodpoví na interní volání, po 30 sekundách zvonění
skončí.
■
Volba zvonění
1) V pohotovostním stavu stiskněte “UNLOCK” a podrţte 2 sekundy do doby, neţ
budete moci měnit melodie zvonku.
2) Opětovným stiskem tlačítka “UNLOCK” přepínáte na další melodie zvonku.
3) Stisknutím tlačítka “TALK” potvrdíte vybranou melodii; pokud nestisknete po dobu
30 sekund ţádné tlačítko, monitor se vrátí do pohotovostního stavu.
- 5 -
- 6 -
Red
White
Yellow
Black
1R
2W 3Y
4B
3
2
1
Red
White
Yellow
Black
1R
2W
3Y
4B 4B
2W
+12
Note 3:
Note 1:
DC
-
DC+
■
1R
Napájení +12V, je přítomné, pokud je monitor ve spojení s dveřním telefonem
■
2W
Zem (GND)
■
3Y
Video signál
■
4B
Audio a ovládácí signál
■ Náhled a přepínání mezi více dveřními telefony
1) Pokud návštěvník zazvoní na dveřním telefonu, monitory zobrazí náhled.
2) Všechny monitory mohou sledovat situaci před dveřními telefony. Tlačítkem “TALK”
zobrazíte náhled z prvního dveřního telefonu, opakovaným stiskem spustíte
konverzaci. Pokud stisknete tlačítko “MONITOR”, náhled se přepne na další dveřní
telefon.
■ Prostředí MENU přístroje monitoru
Hlavní menu
■ Vstoupíte do něho pomocí tlačítka “MENU”
Tlačítky “Up” nebo “Down” se pohybujete v
■
nabídce, “MENU slouţí pak pro vstup do
podmenu, “RETURN” se pak vracíte
zpět.”EXIT” tlačítkem ukončíte procházení v
nabídkách.
.
1. CHORD SELECT
2. VOLUME ADJUST
3. SCENE MODE
4. HELP
5. EXIT
■ Pokud nestisknete ţádné tlačítko, OSD menu se
ukončí.
1) Chord Select – Výběr melodie zvonku
Slouţí pro nastavení melodie pro vnější a vnitřní zvonění.
■
2) Volume Adjust – Nastavení hlasitosti
Stiskem INTERCOM přepnete mezi nastavením hlasitosti zvonění a hlasitostí
■
reproduktoru.
■ Tlačítky “Up” nebo “Down” nastavujete hlasitost.
3) Scene Mode – Nastavení vlastností obrazu
Tlačítky “Up” nebo “Down” měníte volby pro vlastnosti obrazu.
■
4) Help
Jednoduchá nápověda.
■
6. Instalace monitoru
6.1 Upevnění
■ Drţák (dva 4X25 šrouby pro upevnění)
4-ţilový kabel
■
Instrukce:
Instalujte monitor ve výšce 145- 160cm
■
7. Zapojení systému
7.1 Terminálová zakončení:

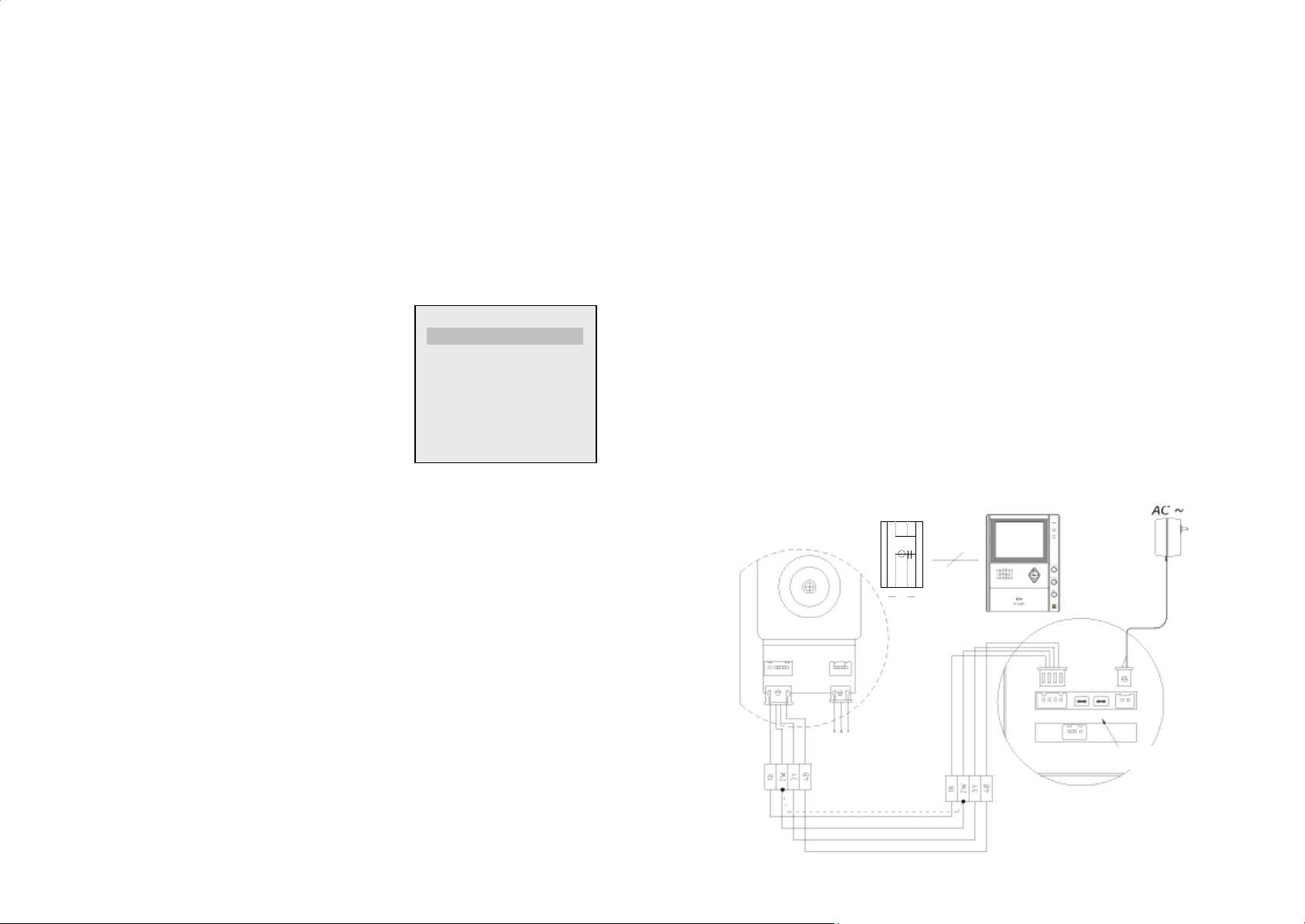

7.2 Schéma systému
JS-VP
LB
4
Note 2:
JS-VP
JS-AP
JP/LK
JP/VD
JP-VD
DC-IN
