Roborock Q7 Max

Robotic Vacuum Cleaner User Manual

Read this user manual with diagrams carefully before using this product and store it properly for future reference.

Page 2

English 03

Français 12

Deutsch 21

English Contents

03 Restrictions

04 Product Overview

Italiano 30

Español 39

Polski 48

Norsk 56

Svenska 64

04 Installation

06 Connect to the App

06 Instructions

08 Routine Maintenance

09 Basic Parameters

10 Errors

11 FAQs

Page 3

English

Restrictions

WARNING

•For the purposes of recharging the battery, only use the detachable supply unit roborock CDZ11RR, CDZ12RR, AED03HRR or AED04HRR provided with this product.

•Do not use this product on elevated surfaces without barriers such as the floor of a loft, an open-ended terrace, or on top of furniture.

•To prevent blocking the product and to avoid damage to valuables, remove lightweight items (such as plastic bags) and fragile objects (such as vases) from the floor before cleaning.

•Do not place any object (including children and pets) on the product, whether it is in operation or not.

•Do not use the product on burning objects (such as cigarette butts).

•Do not use the product to clean hard or sharp objects (such as decoration wastes, glass and nails).

•The product must be switched off and the plug must be removed from socket outlet before cleaning or maintaining the product.

•If placing the robot into storage, charge it fully and turn it off before placing it in a cool dry place. Recharge it at least every three months to prevent the battery over discharging.

Page 4

Product Overview

Robot (Top View)

—Power/Clean

•Press and hold to turn the robot on or o

•Press to start cleaning

—Status Indicator Light

•White: Battery level ≥ 20%

•Red: Battery level < 20%

•Pulsing: Charging or starting up

•Flashing red: Error

—Spot Clean/Child Lock

•Press to Spot clean

•Press and hold for 3 seconds to turn

on/o the child lock

—Dock

•Press to return to dock

Note:

Press any button to stop the robot during cleaning

or docking.

A1-1—Bumper A1-2—LiDAR Sensor A1-3—Vertical Bumper A1-4—Dock Locator

Robot (Bottom View)

A2-1—Wall Sensor

A2-2—Cli Sensors

A2-3—Omni-Directional Wheel A2-4—Charging Contacts A2-5—Side Brush A2-6—Main Wheel

A2-7—Main Brush A2-8—Main Brush Cover Latches

Robot (Upper Cover Open)

A3-1—WiFi Indicator Light

•O: WiFi disabled

•Flashing slowly: Waiting for connection

•Flashing quickly: Connecting

•Steady: WiFi connected

A3-2—System Reset A3-3—Mop Cloth Mount A3-4—Air Vent

Dustbin and Water Tank Combo Unit

A4-1—Water Tank Stopper A4-2—Water Filter A4-3—Washable Filter

Charging Dock

A5-1—Charging Dock Power Indicator A5-2—Dock Location Beacon A5-3—Charging Contacts A5-4—Power Socket A5-5—Electrode Brushes

Power Cable

Mop Cloth Mount

A7-1—Mop Cloth Slot A7-2—Mop Cloth Mount A7-3—Mop Cloth Mount Latch

Mop Cloth

A8-1—Mop Cloth A8-2—Hook and Loop Pads

Moisture-Proof Mat

Installation

Important Information

Page 5

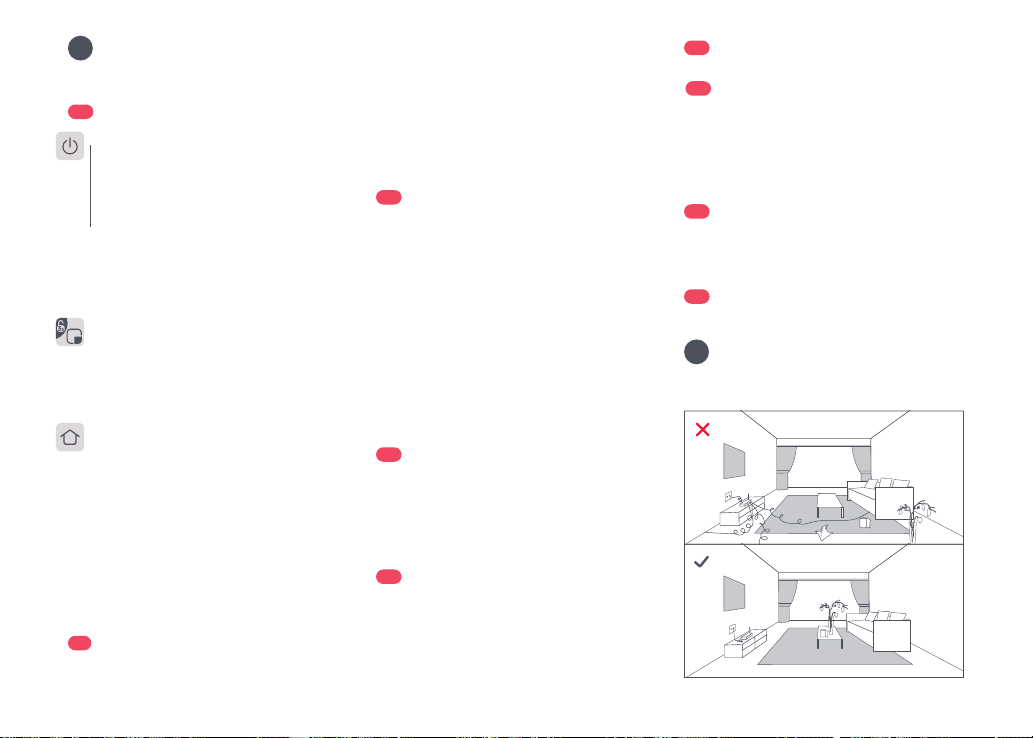

1. Tidy cables and loose items from the ground and move any unstable, fragile, precious, or dangerous items to prevent personal injury or property damage due to items becoming tangled in, struck by, or knocked over by the robot.

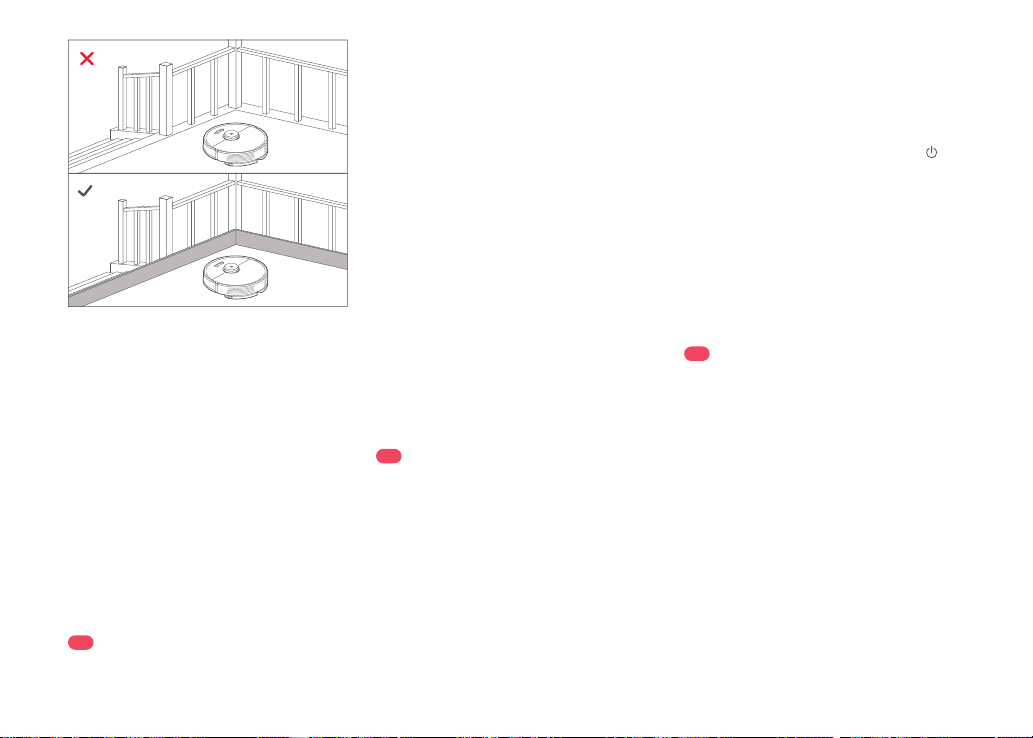

2. When using the robot in a raised area,

always use a secure physical barrier to prevent accidental falls that may result in personal injury or property damage.

Note:

When using the robot for the rst time, follow

it throughout its whole cleaning route and watch for potential problems. The robot will be able to clean by itself in future uses.

Position the Charging Dock

Keep the charging dock on a level surface,

at against a wall. Connect the power cable

to the charging dock and tidy cables from

the oor. To ensure a better user experience

of the mobile app, place the charging dock

in an area with good WiFi coverage.

B1-1 More than 0.5m (1.6ft) B1-2 More than 1.5m (4.9ft)

Notes:

•Allow at least 0.5m (1.6ft) of clearance on each side, and more than 1.5m (4.9ft) in front of the charging dock.

•If the power cable hangs vertical to the ground, it may be caught by the robot, causing the charging dock to be disconnected.

•The charging dock indicator is on when the charging

dock is electried, and o when the robot is charging.

•Do not place the charging dock in places that are

directly exposed to sunlight, or block the location

beacon. Otherwise the robot may not be able to automatically return to the charging dock.

Attach the Moisture-Proof Mat

After xing the charging dock in place, use

a dry cloth to clean the area where the

Moisture-Proof Mat will be located. Tear o

the double-sided tape at the bottom of the Moisture-Proof Mat, and stick the mat on

the oor, as shown below.

Notes:

•Always place the Moisture-Proof Mat on wooden oors.

•The Moisture-Proof Mat attaches best to smooth surfaces.

•When necessary, remove the double-sided adhesive tape slowly to reduce residue glue.

Power On and Charge the Robot

Press and hold the button to power on

the robot. When the power light goes on,

place it on the dock to charge. To maintain the performance of the high-performance

lithium-ion rechargeable battery pack, keep the robot charged.

Note:

The robot may not turn on when the battery is low. In this case, place the robot directly onto the dock to charge.

Mopping

Note:

To prevent excessive dirt buildup during rst-time use, oors should be vacuumed at least three times

before mopping.

B3-1—Remove the dustbin and water tank

combo unit

Open the upper cover and take out the unit.

B3-2—Fill the water tank

Remove the water tank stopper, ll the tank

with water, and close it tightly.

Notes:

•To prevent corrosion or damage, only use the

Roborock branded oor cleaner in the water tank.

•Do not use hot water as this may cause the tank to deform.

•When lling the water tank, tilt tank 30° to avoid

wetting the lter.

B3-3—Reinstall the dustbin and water

tank combo unit

Reinstall the unit. It will click in place.

B3-4—Install the mop cloth mount

Wet the mop cloth and wring it until it stops

dripping, then slide it along the mop cloth

slot before sticking it rmly in place.

Note:

Only use the ocial Roborock mop cloth.

B3-5—Install the mop cloth mount

Slide the mount forwards along the bottom of robot until it clicks in place.

Page 6

Note:

Clean the mop cloth after 60 minutes of mopping

to maintain water ow and cleaning quality.

B3-6—Remove the mop cloth mount

When the robot returns to the dock after

cleaning, press the latches on both sides, and slide the mop cloth mount backwards to remove it.

Notes:

•Wash the mop cloth after each use, and regularly empty the water tank of unused water.

•Remove the mop cloth mount when not mopping.

Connect to the App

This robot supports both Roborock and Xiaomi Home apps. Choose the one that best meets your needs.

Download App

❶

Option 1: Search for “Roborock” in the App Store or Google Play or scan the QR code to download and install the app.

Option 2: Search for “Xiaomi Home” in the App Store or Google Play or scan the QR code to download and install the app.

Reset WiFi

❷

1. Open the upper cover and nd the WiFi

indicator.

2. Press and hold the and buttons until

you hear the “Resetting WiFi” voice alert. The reset is complete when the WiFi indicator ashes slowly. The robot will then wait for a

connection.

Note:

If you cannot connect to the robot due to your

router conguration, a forgotten password, or any other reason, reset the WiFi and add your robot as a new device.

Add device

❸

Open the Roborock App, tap the “Search for device” button, or open Xiaomi Home app, tap “+” in the top right corner and add the device as instructed in the app.

Notes:

•The actual process may vary due to ongoing app updates. Follow the instructions provided in the app.

•Only 2.4 GHz WiFi is supported.

•If the robot waits more than 1 hour for a connection,

WiFi will be automatically disabled. If you want to reconnect, reset the WiFi before proceeding.

Instructions

On/O

Press and hold the button to turn on the robot. The power indicator will turn on and the robot will enter standby mode. Press and hold the and complete the cleaning cycle.

Note:

The robot cannot be turned o when it is being

charged.

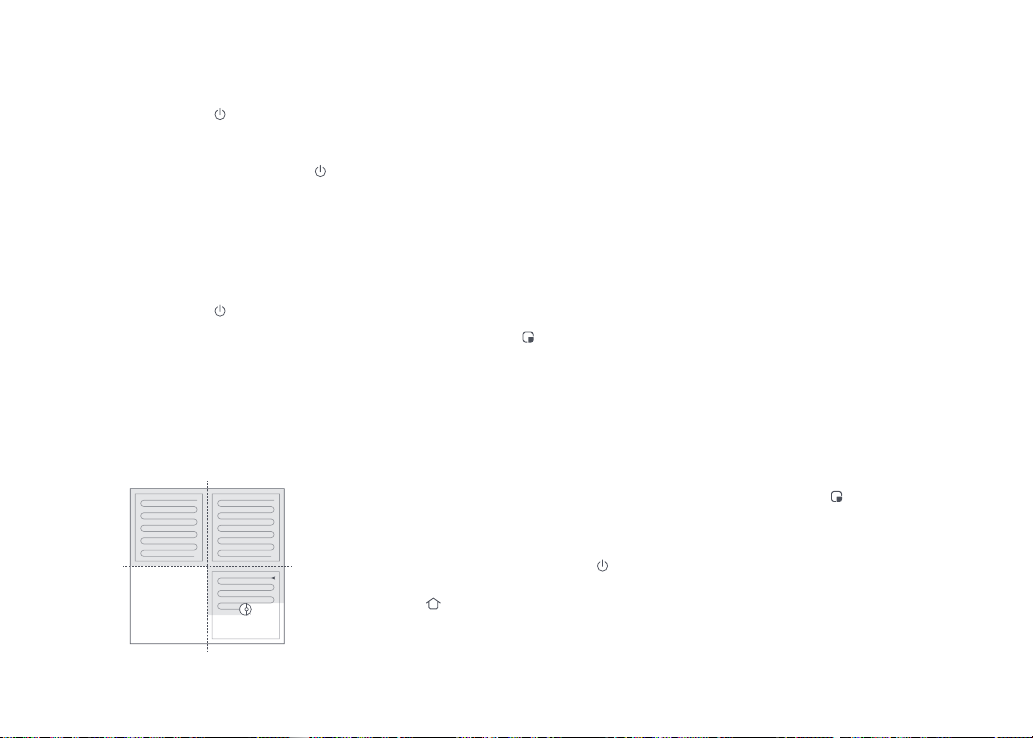

Starting Cleaning

Press the button to start cleaning. The robot will plan its cleaning route according to its scan of the room. It splits a room into

zones, rst draws out zone edges, and then lls the zone in a zigzag pattern. In doing

so, the robot cleans all zones one by one,

eciently cleaning the house.

Zone 1 – Cleaned

Zone 4 –

Next Zone

button to turn o the robot

Zone 2 – Cleaned

Zone 3 – In Progress

Page 7

Notes:

•To allow the robot to automatically vacuum and return to the dock, start the robot from the dock. Do not move the dock during cleaning.

•Cleaning cannot start if the battery level is too low. Allow the robot to charge before starting cleanup.

•If cleaning is completed in less than 10 minutes, the area will be cleaned twice.

•If the battery runs low during the cleaning cycle, the robot will automatically return to the dock. After

charging, the robot will resume where it left o.

•Before starting each mopping task, make sure that the mop cloth has been properly installed.

Spot Cleaning

Press the button to start spot cleaning.

Cleaning range: The robot cleans a 1.5 m (4.9 ft) x 1.5 m (4.9 ft) square area centered

on itself.

Note:

After spot cleaning, the robot will automatically

return to the starting point and enter Standby mode.

Pause

When the robot is running, press any button

to pause it, press the cleaning, press the

button to resume

button to send it back

to the dock.

Note:

Placing a paused robot on the dock manually will

end the current cleanup.

Sleep

If the robot is paused for over 10 minutes, it will go to sleep, and the power indicator will

ash every few seconds. Press any button to

wake the robot up.

Notes:

•The robot will not go to sleep when it is charging.

•The robot will automatically shut down if left in sleep mode for more than 12 hours.

DND Mode

The default Do Not Disturb (DND) period is

from 22:00 to 08:00. You can use the app to

disable the DND mode or modify the DND

period. When DND mode is activated, the

robot will not automatically resume cleanup, the power indicator light will dim, and the volume of the voice prompts will lower.

Child Lock

Press and hold the button to enable/

disable the child lock. You can also set it in

the app. Once enabled, the robot will not react to button presses when it is stationary.

When the robot is cleaning or docking,

press any button to stop it.

Charging

After cleaning, the robot will automatically return to the dock to charge. In Pause mode, press the send the robot back to the dock. The power indicator will pulse as the robot charges.

If the robot fails to nd the dock, it will automatically

Note:

return to its starting location. Place the robot on the dock manually to recharge.

button to

Error

If an error occurs, the power indicator will

ash red and a voice alert will sound. See

“Errors” for solutions.

Notes:

•The robot will go to sleep automatically if left in a malfunctioning state for over 10 minutes.

•Placing a malfunctioning robot on the dock manually will end the current cleanup.

System Reset

If the robot does not respond when a

button is pressed or cannot be turned o,

reset the system. Press the Reset button, and the robot will reset automatically.

After resetting the system, scheduled cleaning,

Note:

WiFi, etc. will be restored to factory settings.

Restore Factory Settings

If the robot does not function properly after a system reset, switch it on. Press and hold the

button and at the same time press Reset button until you hear the “Restoring factory settings” voice prompt. The robot will then be restored to factory settings.

App Features

Cleaning Map

•Multi-Map Management

•Real-Time Vacuum and Mop Route

•Map Zoning

•Map Editing

Page 8

Custom Cleaning Modes

•Scheduled

•Selective Room

•Zone

•No-Go Zones & Invisible Wall

•Custom

•Carpet Boost

Cleaning Mode Switch

•Suction Power Levels

•Mop Intensity Levels

Robot Information

•Cleaning History

•Battery Level

•Care & Maintenance

More Features

•Firmware Update

•Volume Adjustment

•Language Selection

•Do Not Disturb mode

•Voice Assistant Support

Functions and details of the app may vary slightly

Note:

due to the continuous app development and updates.

Routine Maintenance

Main Brush

Clean every 2 weeks and replace every 6-12 months

C1-1—Main Brush Cover C1-2—Latches C1-3—Main Brush

C1-4—Main Brush Caps C1-5—Main Brush Bearing

C1-6—Turn over the robot and press the

latches to remove the main brush cover.

C1-7—Pull out the main brush and remove

the main brush bearing.

C1-8—Rotate the main brush caps in the

indicated unlock direction to remove the caps.

C1-9—Remove any hair or dirt entangled

around the main brush, reinstall the main brush and re-insert the brush cover, making sure to place the tabs in the slots.

C1-10—Make sure that the main brush

cover has been properly attached.

When properly installed, all four tabs

should be hidden.

Notes:

•Main brush should be wiped down with wet cloth and left to dry away from direct sunlight.

•Do not use corrosive cleaning uids or disinfectants to clean the main brush.

Side Brush

Clean monthly and replace every 3-6 months

1. Unscrew the side brush screw.

2. Remove and clean the side brush.

Reinstall the brush and tighten the screw.

Omni-Directional Wheel

Clean as required

C3-1—Use a tool, such as a small screwdriver,

to pry out the axle and take out the

wheel.

The omni-directional wheel bracket cannot be removed.Note:

C3-2—Rinse the wheel and the axle with

water to remove any hair and dirt. Dry and reattach the wheel, pressing

it rmly in place.

Main Wheels

Clean monthly

Clean the main wheels with a soft, dry cloth.

Dustbin and Water Tank Combo Unit

Clean weekly and replace the lter every 6-12 months

C5-1—Open the upper cover of the robot

and take out the unit.

C5-2—Remove the lter then empty the dustbin. C5-3—Empty the water tank of unused water. C5-4—Fill the dustbin with clean water and

gently shake it. Then pour out the dirty water.

To prevent blockage, only use clean water without

Note:

any cleaning liquid.

C5-5—Rinse the lter repeatedly and tap it

to remove as much dirt as possible.

Do not touch the surface of the lter with your

Note:

hands, brush, or hard objects to avoid potential damage.

C5-6—Allow 24 hours for the lter to dry

thoroughly and reinstall it.

Page 9

Purchase an additional lter and alternate if

Note:

necessary.

Mop Cloth

Clean after each use and replace every 3-6 months

Remove the mop cloth from mop cloth mount. Clean the mop cloth and air-dry it.

A dirty mop will aect the mopping performance.

Note:

Clean it before use.

Robot Sensors

Clean monthly

Use a soft, dry cloth to wipe and clean all

sensors, including:

C7-1—Dock Locator C7-2—Wall Sensor

C7-3—Four Cli Sensors

Charging Contact Areas

Clean monthly

Use a soft dry cloth to wipe the charging contacts on the charging dock and the robot.

Battery

The robot is equipped with a high-performance lithium-ion rechargeable battery pack. To maintain battery performance, keep the robot charged during normal use.

If the robot will be left unused for a long period,

Note:

turn it o and charge it at least every three months to

avoid battery damage caused by over-discharge.

Basic Parameters

Robot

Q380RRModel

Battery

The serial number is on a sticker on the underside

Note:

of the robot.

Charging Dock

Charging Battery

14.4V/5200mAh lithium-ion battery

Approx. 4.7kgWeight

20VDC 1.2ARated Input

< 6 hoursCharging Time

CDZ11RR or CDZ12RRModel

28WRated Power

100-240V~Rated Input

20VDC 1.2ARated Output

50-60HzRated Frequency

14.4V/5200mAh lithium-ion battery

Page 10

Errors

If an error occurs while the robot is cleaning, the power indicator

will ash red quickly, and a voice alert will sound. Refer to the

following table for troubleshooting.

1. After resolving any of the following errors, relocate your robot and restart cleaning.

2. After any sensor errors, clean the sensor and retry.

3. If the battery is at an abnormal temperature, wait for it to return to normal before use.

Error 1: LiDAR turret or laser blocked. Check for obstruction and

retry.

Error 2: Bumper stuck. Clean it and lightly tap to release it.

Error 3: Wheels suspended. Move robot and restart.

Error 4: Cli sensor error. Clean cli sensors, move robot away

from drops and restart.

Error 5: Main brush jammed. Clean main brush and bearings.

Error 6: Side brush jammed. Remove and clean side brush.

Error 7: Wheels jammed. Move the robot and restart.

Error 8: Robot trapped. Clear obstacles surrounding robot.

Error 9: No dustbin. Install dustbin and lter.

Error 12: Low battery. Recharge and retry.

Error 13: Charging error. Clean charging contacts and retry.

Error 14: Battery error.

Error 16: Robot tilted. Move to level ground and restart.

Error 17: Side brush error. Reset robot.

Error 18: Fan error. Reset robot.

Error 21: Vertical bumper pressed. Move robot and retry.

Error 22: Dock locator error. Clean and retry .

Error 23: Could not return to dock. Clean dock location beacon

and retry.

Error 26: Wall sensor dirty. Clean wall sensor.

Filter blocked or wet. Clean, dry, and retry.

No-go zone or Invisible Wall detected. Move robot from this area.

Internal error. Reset the robot.

A system reset may resolve some problems.Note:

If the problem persists after using the recommendations in the

table above, please email our after-sales service team: Europe Support: support@roborock-eu.com Australia Support: service@roborock.com.au

Page 11

FAQs

Problem Solution

•Battery low. Put the robot on the dock and charge it

Unable to power on.

Unable to charge.

Slow charging speed.

Unable to return to dock.

Abnormal behavior.

Noise during cleaning.

Unable to connect

to WiFi.

before use.

•Battery temperature too low or too high. Only use

the robot within the range of 4-40°C (39.2-104°F).

•If the dock is not receiving power, check that both ends of the power cable are properly connected.

•If the contact is poor, clean the charging contacts of the dock and the robot.

•Conrm that the dock indicator is on.

•To maintain the battery life, the robot automatically reduces the charging speed when it is charged in an environment at a high or low temperature.

•Charging contacts dirty. Clean them with a dry cloth.

•There are too many obstacles near the dock. Move it to an open area.

•The robot is too far from the dock. Place it closer and retry.

•Restart the robot.

•The main brush, side brush, or main wheel may be

jammed. Turn o the robot and clean them.

•The omni-directional wheel is jammed. Use a screwdriver to remove it for cleaning.

•WiFi disabled. Reset the WiFi and try again.

•Poor WiFi signal. Move the robot to an area with

good WiFi reception.

•Abnormal WiFi connection. Reset the WiFi, download the latest mobile app, and retry.

•Current device not supported. Find the supported models in the app.

•Unable to connect to WiFi. There may be an error with your router settings. Contact Roborock Customer Service for help with troubleshooting.

Poor cleaning performance and/or leaking dust

Scheduled cleaning is not working.

Is power always being drawn when the robot is on the dock?

Does the robot need to be charged for at least 16 hours for the

rst three uses?

No or little water during washing.

Cleaning does not resume after recharging.

The robot cannot return to the dock after spot cleaning or when it has been moved manually.

The robot begins to miss certain spots.

•The dustbin is full and needs emptying.

•The lter is blocked and needs cleaning.

•The main brush is tangled up and needs cleaning.

•Battery low. Scheduled cleaning can only begin when the battery level is above 20%.

•The robot will draw power while it is docked to maintain battery performance, but the power

consumption is extremely low.

•No. The lithium battery has no memory eect. The robot can be used any time after it has been fully charged once.

•Check whether there is water in the water tank and check the manual for instructions on how to correctly install the dustbin and water tank combo unit, mop cloth mount and mop cloth.

•Make sure that the robot is not in DND mode. DND mode will prevent auto top-up.

•If the robot is placed manually on the dock before it is recharged automatically, it will not be able to continue cleanup.

•After spot cleaning or a signicant position change, the robot will re-generate the map. If the dock is too far away, the robot may not be able to return for recharging and must be placed on the dock manually.

•The wall sensor or cli sensors may be dirty. Clean them with a soft, dry cloth.

Page 12

Roborock Q7 Max

Français

Manuel d’utilisation de l’aspirateur robot

Lisez attentivement ce manuel d’utilisation et ses schémas avant d’utiliser le produit et rangez-le soigneusement pour référence future.

Contenu

13 Restrictions

14 Présentation du produit

14 Installation

16 Connexion à l’application

17 Instructions

18 Entretien de routine

20 Paramètres de base

20 Erreurs et problèmes courants

Page 13

Restrictions

AVERTISSEMENT

•N’utilisez que le bloc d’alimentation amovible Roborock CDZ11RR, CDZ12RR, AED03HRR ou AED04HRR fourni avec ce produit pour recharger la batterie.

•N’utilisez pas ce produit sur des surfaces en hauteur sans barrières, par exemple, sur le sol d’une mezzanine, une terrasse ouverte ou le dessus d’un meuble.

•Pour éviter de bloquer le produit et d’endommager des objets de valeur, retirez les objets légers (tels que des sacs plastiques) et les objets fragiles (tels que des vases) du sol avant le nettoyage.

•Ne placez aucun objet et aucune personne (enfants et animaux compris) sur le produit, qu’il soit en fonctionnement ou non.

•N’utilisez pas le produit sur des objets brûlants (tels que des mégots de cigarette).

•N’utilisez pas le produit pour aspirer des objets durs ou tranchants (tels que des débris de décoration, du verre et des clous).

•Avant de nettoyer ou d’entretenir le produit, il doit être éteint et sa fiche doit être débranchée de la prise électrique.

•Si vous rangez le robot, rechargez-le complètement et éteignez-le avant de le placer dans un endroit frais et sec. Rechargez-le au moins tous les trois mois pour éviter que la batterie ne se décharge trop.

Page 14

Présentation du produit

Robot (vue de dessus)

- Marche/Arrêt/Nettoyage

•Appuyez sur ce bouton et maintenez-le enfoncé pour allumer ou éteindre le robot

•Appuyez sur ce bouton pour démarrer un nettoyage

- Voyant d’état

•Blanc : niveau de batterie ≥ 20 %

•Rouge : niveau de batterie < 20 %

•Pulsation : rechargement ou démarrage

•Clignotement rouge : erreur

—Nettoyage localisé/Verrouillage enfant

•Appuyez sur ce bouton pour un nettoyage localisé

•Appuyez sur ce bouton et maintenezle enfoncé pendant 3 secondes pour activer/désactiver le verrouillage enfant

—Station

•Appuyez sur ce bouton pour faire revenir le robot à sa station

Remarque :

arrêter le robot lorsqu’il nettoie ou revient à la station.

A1-1—pare-chocs A1-2—capteur LiDAR A1-3—pare-chocs vertical A1-4—localisateur de station

A2-1—capteur de murs

Appuyez sur n’importe quel bouton pour

Robot (vue de dessous)

A2-2—capteurs de vide A2-3—roulette omnidirectionnelle A2-4—contacts de rechargement A2-5—brosse latérale A2-6—roulette principale A2-7—brosse principale A2 -8—loquets du cache de la brosse principale

Robot (capot supérieur ouvert)

A3-1—voyant WiFi

•Éteint : WiFi désactivé

•Lent clignotement : en attente de

connexion

•Clignotement rapide : connexion

•Fixe : WiFi connecté

A3-2—réinitialisation système A3-3—support de serpillière A3-4—aération

Bloc combinant bac à poussière et réservoir d’eau

A4-1—bouchon du réservoir d’eau

A4-2—ltre à eau A4-3—ltre lavable

Station de chargement

A5-1—voyant d’alimentation de la station

de chargement A5-2—balise de localisation de la station A5-3—contacts de rechargement A5-4—port d’alimentation A5-5—brosses de nettoyage des électrodes

Câble d’alimentation

Support de serpillière

A7-1—fente pour serpillière A7-2—support de serpillière A7-3—loquet du support de serpillière

Serpillière

A8-1—serpillière A8-2—blocs auto-agrippants

Tapis étanche

Installation

Informations importantes

Page 15

1. Rangez les câbles et objets détachés présents au sol et déplacez tout objet

instable, fragile, précieux ou dangereux an

d’éviter toute blessure et tout dommage matériel dus à des objets qui seraient happés, heurtés ou renversés par le robot.

2. Lorsque vous employez ce robot dans une zone surélevée, utilisez toujours une barrière de sécurité physique pour empêcher les chutes accidentelles qui pourraient entraîner des blessures ou des dommages matériels.

Remarque :

la première fois, suivez-le attentivement tout au long

de son parcours de nettoyage en prenant garde aux

problèmes potentiels. Le robot pourra nettoyer seul lors des prochaines utilisations.

Lorsque vous utilisez votre robot pour

Positionnement de la station de chargement

Gardez la station de chargement sur une surface plane et à niveau contre un mur. Connectez le câble d’alimentation à la station de chargement et rangez les câbles présents au sol. Pour garantir une meilleure

expérience utilisateur avec l’application

mobile, placez la station de chargement dans une zone disposant d’une bonne

couverture WiFi.

B1-1 Plus de 0,5 m (1,6 pi) B1-2 Plus de 1,5 m (4,9 pi)

Remarques :

•Laissez au moins 0,5 m (1,6 pi) d’espace de chaque côté et plus de 1,5 m (4,9 pi) devant la station de chargement.

•Si le câble d’alimentation est vertical par rapport au sol, il risque d’être happé par le robot, ce qui peut entraîner un débranchement de la station de chargement.

•Le voyant de la station de chargement est allumé lorsqu’il est alimenté et éteint lorsque le robot charge.

•Ne placez pas la station de chargement à un endroit

directement exposé à la lumière du soleil et ne

masquez pas sa balise de localisation. Sinon, le robot risque de ne pas réussir à revenir automatiquement à la station de chargement.

Fixation du tapis étanche

Après avoir xé la station de chargement en place, utilisez un chion sec pour nettoyer

la zone où sera placé le tapis étanche. Retirez le ruban adhésif double face situé sous le tapis étanche, puis collez le tapis au sol comme illustré ci-dessous.

Remarques :

•Installez toujours le tapis étanche en cas de sols en bois.

•Le tapis étanche adhère mieux aux surfaces régulières.

•Si nécessaire, retirez lentement le ruban adhésif double face pour réduire les résidus de colle.

Allumage et rechargement du robot

Appuyez sur le bouton et maintenezle enfoncé pour allumer le robot. Lorsque le voyant d’alimentation s’allume, placez le robot sur la station pour le recharger. Pour conserver les hautes performances de la batterie lithium-ion rechargeable, gardez le robot chargé.

Remarque :

pas lorsque la batterie est faible. Dans ce cas, placez directement le robot sur la station pour le recharger.

Remarque :

saleté lors d’une première utilisation, les sols devraient être aspirés au moins trois fois avant de les nettoyer à la serpillière.

B3-1—retrait du bloc combinant bac à

Ouvrez le capot supérieur et sortez le bloc.

B3-2—remplissage du réservoir d’eau

Retirez le bouchon du réservoir d’eau, remplissez-le d’eau, puis refermez-le fermement.

Remarques :

•Pour éviter toute corrosion ou tout dommage,

Il est possible que le robot ne s’allume

Nettoyage à la serpillière

Pour éviter toute accumulation excessive de

poussière et réservoir d’eau

n’utilisez que du nettoyant pour sols de marque Roborock dans le réservoir d’eau.

Page 16

•N’utilisez pas d’eau chaude car cela peut entraîner une déformation du réservoir.

•Lorsque vous remplissez le réservoir d’eau, inclinez-le

à 30° pour éviter de mouiller le ltre.

B3-3—réinstallation du bloc combinant

bac à poussière et réservoir d’eau

Réinstallez le bloc. Il s’encliquettera en place.

B3-4—installation de la serpillière

Mouillez la serpillière et tordez-la jusqu’à ce qu’elle cesse de goutter, puis faites-la glisser

le long de la fente de xation avant de la

faire fermement adhérer en place.

Remarque :

N’utilisez que la serpillière Roborock ocielle.

B3-5—installation du support de serpillière

Faites glisser le support vers l’avant le long du dessous du robot jusqu’à ce qu’il s’encliquette en place.

Remarque :

son utilisation par le robot pour préserver le débit d’eau et la qualité de nettoyage.

Nettoyez la serpillière après 60 minutes de

B3-6—retrait du support de serpillière

Une fois que le robot est revenu à la station après le nettoyage, appuyez sur les loquets

qui se trouvent des deux côtés, puis faites

glisser le support de serpillière vers l’arrière pour le retirer.

Remarques :

•Lavez la serpillière après chaque utilisation, et évacuez régulièrement l’eau inutilisée du réservoir d’eau.

•Retirez le support de serpillière lorsque vous n’utilisez pas cette fonction.

Connexion à l’application

Ce robot prend à la fois en charge les applications Roborock et Xiaomi Home. Choisissez celle

qui correspond le mieux à vos besoins.

Téléchargement de l’application

❶

Option 1 : recherchez « Roborock » sur l’App Store ou sur Google Play ou scannez le code QR pour télécharger et installer l’application.

Option 2 : recherchez « Xiaomi Home » sur l’App Store ou sur Google Play ou scannez le code QR pour télécharger et installer l’application.

Réinitialisation du WiFi

❷

1. Ouvrez le capot supérieur et recherchez

le voyant WiFi.

2. Appuyez sur les boutons et et maintenez-les enfoncés jusqu’à ce que vous entendiez l’alerte vocale « Réinitialisation

du WiFi ». La réinitialisation est terminée lorsque le voyant WiFi clignote lentement. Le robot sera alors en attente de connexion.

Remarque :

robot en raison de la conguration de votre routeur, d’un

mot de passe oublié ou de toute autre raison, réinitialisez

le WiFi et ajoutez votre robot comme nouvel appareil.

❸

Si vous ne parvenez pas à vous connecter au

Ajout d’un appareil

Ouvrez l’application Roborock et appuyez sur le bouton « Rechercher un appareil », ou ouvrez l’application Xiaomi Home et appuyez sur le « + » qui se situe dans le coin supérieur droit. Ajoutez ensuite l’appareil en suivant les instructions de l’application.

Remarques :

•Le véritable processus peut varier en raison des mises à jour continues de l’application. Suivez les instructions fournies dans l’application.

•Seul le WiFi 2,4 GHz est pris en charge.

•Si le robot est en attente d’une connexion depuis plus

d’une heure, le WiFi sera automatiquement désactivé. Si vous voulez vous reconnecter, réinitialisez le WiFi

avant de poursuivre.

Page 17

Instructions

Marche/Arrêt

Appuyez sur le bouton et maintenez-le enfoncé pour allumer le robot. Le voyant d’alimentation s’allumera et le robot entrera en mode Veille. Appuyez sur le bouton et maintenez-le enfoncé pour éteindre le

robot et mettre n au cycle de nettoyage.

Remarque :

est en charge.

Le robot ne peut pas être éteint lorsqu’il

Démarrage du nettoyage

Appuyez sur le bouton pour démarrer

un nettoyage. Le robot planiera son

parcours de nettoyage en fonction de son analyse de la pièce. Il divise la pièce en zones, commence par nettoyer les bords d’une zone puis la complète en zigzag. Ce faisant, il nettoie toutes les zones une par

une, nettoyant ainsi ecacement votre

logement.

Zone 1 -

Nettoyée

Zone 4 -

Zone

Zone 2 Nettoyée

Zone 3 En cours

Remarques :

•Pour permettre au robot d’aspirer et de revenir automatiquement à la station, mettez-le en marche depuis la station. Ne déplacez pas la station durant le nettoyage à la serpillière.

•Le nettoyage ne peut pas démarrer si le niveau de la batterie est trop faible. Laissez le robot charger avant de démarrer le nettoyage.

•Si le nettoyage est terminé en moins de 10 minutes, la

zone sera nettoyée deux fois.

•Si le niveau de la batterie devient insusant durant le cycle de nettoyage, le robot reviendra automatiquement à la station. Après s’être rechargé, le robot reprendra où il s’est arrêté.

•Avant le démarrage de chaque tâche de nettoyage à la serpillière, assurez-vous que la serpillière a correctement été installée.

Nettoyage localisé

Appuyez sur le bouton pour démarrer un nettoyage localisé.

Zone couverte par le nettoyage : le robot nettoie une zone carrée de 1,5 m (4,9 pi) x

1,5 m (4,9 pi) autour de lui.

Remarque :

reviendra automatiquement à son point de départ et entrera en mode Veille.

Après le nettoyage localisé, le robot

Pause

Lorsque le robot est en marche, appuyez sur n’importe quel bouton pour le mettre en pause, puis appuyez sur le bouton reprendre le nettoyage ou appuyez sur le bouton

Remarque :

pause sur sa station, cela mettra n au nettoyage en cours.

pour le renvoyer à la station.

Si vous placez manuellement le robot en

pour

Veille

Si le robot est en pause pendant plus de 10 minutes, il se mettra en veille et son voyant d’alimentation clignotera toutes les quelques secondes. Appuyez sur n’importe quel bouton pour le sortir de veille.

Remarques :

•Le robot ne se mettra pas en veille lorsqu’il sera en charge.

•Le robot s’éteindra automatiquement s’il reste en mode Veille pendant plus de 12 heures.

Mode NPD

La période par défaut du mode Ne pas

déranger (NPD) est de 22 h 00 à 08 h 00.

Vous pouvez utiliser l’application pour le désactiver ou changer sa période. Lorsque le mode NPD sera activé, le robot ne reprendra pas automatiquement le nettoyage, la luminosité du voyant d’alimentation sera réduite et le volume des annonces vocales sera réduit.

Verrouillage enfant

Appuyez sur le bouton et maintenezle enfoncé pour activer/désactiver le verrouillage enfant. Vous pouvez également le régler dans l’application. Une fois cette fonction activée, le robot ne réagira plus

aux pressions sur les boutons lorsqu’il sera

immobile. Lorsque le robot est en train de nettoyer ou revient à la station, appuyez sur n’importe quel bouton pour l’arrêter.

Page 18

Rechargement

Une fois le nettoyage terminé, le robot reviendra automatiquement à la station pour se recharger. En mode Pause, appuyez sur le bouton pour renvoyer le robot à la station. Lorsque le robot sera en charge, le voyant d’alimentation

présentera un eet de pulsation.

Remarque :

son point de départ s’il ne parvient pas à retrouver sa station. Placez manuellement le robot sur sa station pour le recharger.

Le robot reviendra automatiquement à

Erreur

Si une erreur se produit, le voyant d’alimentation clignotera en rouge et une alerte vocale se fera entendre. Voir « Erreurs et problèmes courants » pour obtenir des solutions.

Remarques :

•Le robot se mettra automatiquement en veille s’il reste sur un dysfonctionnement pendant plus de 10 minutes.

•Si vous placez manuellement le robot sur sa station alors qu’il présente un dysfonctionnement, cela mettra

n au nettoyage en cours.

Réinitialisation système

Si le robot ne répond pas à la pression sur un bouton ou ne peut pas être éteint, réinitialisez le système. Appuyez sur le bouton Réinitialiser et le robot se réinitialisera automatiquement.

Remarque :

paramètres d’usine des nettoyages planiés, du WiFi,

etc. seront rétablis.

Une fois le système réinitialisé, les

Restauration des paramètres d’usine

Si le robot ne fonctionne pas correctement après une réinitialisation système, allumezle. Appuyez sur le bouton

, maintenezle enfoncé, et dans le même temps, appuyez sur le bouton Réinitialiser jusqu’à ce que vous entendiez l’annonce vocale « Restauration des paramètres d’usine ».

Fonctionnalités de l’application

Carte du nettoyage

•Gestion de plusieurs cartes

•Parcours d’aspiration et de nettoyage à la serpillière en temps réel

•Dénition de zones sur les cartes

•Édition des cartes

Modes de nettoyage personnalisé

•Planié

•Sélectif de pièces

•Zone

•Zones interdites et Mur invisible

•Personnalisé

•Boost pour moquettes

Changement de mode de nettoyage

•Niveaux de puissance d’aspiration

•Niveaux d’intensité du nettoyage à la serpillière

Informations sur le robot

•Historique de nettoyage

•Niveau de batterie

•Entretien et maintenance

Fonctionnalités supplémentaires

•Mise à jour du logiciel

•Réglage du volume

•Sélection de la langue

•Mode Ne pas déranger

•Assistants vocaux pris en charge

Remarque :

peuvent varier légèrement en raison de la poursuite de son développement et de ses mises à jour.

Les fonctions et détails de l’application

Entretien de routine

Brosse principale

Nettoyer toutes les 2 semaines et remplacer tous les 6 à 12 mois

C1-1—cache de la brosse principale C1-2—loquets C1-3—brosse principale C1-4—capuchons de la brosse principale C1-5—roulement de la brosse principale

C1-6—retournez le robot et appuyez sur les

loquets pour retirer le cache de la brosse principale.

C1-7—tirez sur la brosse principale pour la

sortir et retirez son roulement.

C1-8—tournez les capuchons de la

brosse principale dans le sens de déverrouillage indiqué pour les retirer.

Page 19

C1-9—retirez les saletés et poils enchevêtrés

autour de la brosse principale, réinstallezla et réinsérez son cache en veillant à placer les languettes dans les fentes.

C1-10—assurez-vous que le cache de la

brosse principale a été correctement

xé. Une fois l’installation correctement eectuée, les quatre

pattes ne doivent plus être visibles.

Remarques :

•Vous devez nettoyer la brosse principale à l’aide

d’un chion humide et la laisser sécher à l’écart de la

lumière directe du soleil.

•N’utilisez pas de liquides nettoyants corrosifs ou de désinfectants pour nettoyer la brosse principale.

Brosse latérale

Nettoyer tous les mois et remplacer tous les 3 à 6 mois

1. Retirez la vis de la brosse latérale.

2. Retirez et nettoyez la brosse latérale.

Réinstallez la brosse latérale et serrez la vis.

Roulette omnidirectionnelle

Nettoyer si nécessaire

C3-1—utilisez un outil, tel qu’un petit tournevis,

pour déloger l’axe et extraire la roulette.

Remarque :

ne peut pas être retiré.

Le support de la roulette omnidirectionnelle

C3-2—rincez la roulette et son axe à l’eau

pour retirer tout poil et toute saleté. Laissez sécher et réinstallez la roulette en appuyant fermement dessus pour qu’elle se mette en place.

Roulettes principales

Nettoyer tous les mois

Nettoyez les roulettes principales avec un

chion doux sec.

Bloc combinant bac à poussière et réservoir d’eau

Nettoyer toutes les semaines et remplacer le ltre tous

les 6 à 12 mois

C5-1—ouvrez le capot supérieur du robot

et sortez le bloc.

C5-2—retirez le ltre, puis videz le bac à

poussière.

C5-3—évacuez l’eau inutilisée du réservoir d’eau. C5-4—remplissez le bac à poussière d’eau

propre et secouez-le délicatement. Évacuez ensuite l’eau sale.

Remarque :

nettoyant pour éviter toute obstruction.

C5-5—rincez le ltre à plusieurs reprises et

Remarque :

mains, une brosse ou des objets durs pour éviter tout risque de l’endommager.

C5-6—laissez le filtre sécher complètement

Remarque :

alternez si nécessaire.

N’utilisez que de l’eau propre sans liquide

tapotez-le pour éliminer autant de saleté que possible.

Ne touchez pas la surface du ltre avec vos

pendant 24 heures, puis réinstallez-le.

Achetez un ltre supplémentaire et

Serpillière

Nettoyer après chaque utilisation et remplacer tous les 3

à 6 mois

Retirez la serpillière de son support. Nettoyez la serpillière et laissez-la sécher à l’air libre.

Remarque :

de nettoyage. Nettoyez-la avant utilisation.

Une serpillière sale nuira aux performances

Capteurs du robot

Nettoyer tous les mois

Utilisez un chion doux sec pour essuyer et

nettoyer tous les capteurs, notamment les

suivants :

C7-1—localisateur de station C7-2—capteur de murs C7-3—quatre capteurs de vide

Zones de contact de rechargement

Nettoyer tous les mois

Utilisez un chion doux sec pour essuyer

les contacts de rechargement de la station de chargement et du robot.

Batterie

Le robot intègre une batterie lithiumion rechargeable très performante. Dans le cadre d’une utilisation normale, gardez le robot chargé pour préserver les performances de la batterie.

Remarque :

période prolongée, éteignez-le et rechargez-le au moins tous les trois mois pour éviter d’endommager la batterie

par une décharge excessive.

Si le robot ne sera pas utilisé pendant une

Page 20

Paramètres de base

Robot

Q380RRModèle

Batterie

rechargement

Remarque :

autocollant apposé sous le robot.

Le numéro de série gure sur un

Station de chargement

Rechargement de la batterie

14,4 V/5 200 mAh

Batterie lithium-ion

Environ 4,7 kgPoids

20 VCC, 1,2 AEntrée nominale

< 6 heuresDurée de

CDZ11RR ou CDZ12RRModèle

28 WPuissance nominale

100 - 240 V~Entrée nominale

20 VCC, 1,2 ASortie nominale

50 - 60 HzFréquence nominale

14,4 V/5 200 mAh

Batterie lithium-ion

Erreurs et problèmes courants

Scannez le code QR ci-dessous pour consulter les erreurs et problèmes courants en français, allemand, italien, espagnol, polonais, norvégien et suédois.

Pour toute demande de service après-vente, envoyez un email à notre équipe de service

après-vente à l’adresse suivante : Assistance Europe : support@roborock-eu.com Assistance Australie : service@roborock.com.au

Page 21

Roborock Q7 Max

Deutsch

Benutzerhandbuch für Roboter-Staubsauger

Bitte lesen Sie dieses Benutzerhandbuch und die darin enthaltenen Diagramme sorgfältig durch, bevor Sie das Produkt benutzen, und bewahren Sie es für späteres Nachschlagen sicher auf.

Inhalt

22 Einschränkungen

23 Produktübersicht

23 Installation

25 Mit der App verbinden

26 Anleitungen

27 Wartungsroutine

29 Grundparameter

29 Fehler und häuge Probleme

Page 22

Einschränkungen

WARNUNG

•Verwenden Sie zum Aufladen des Akkus nur das mit diesem Produkt mitgelieferte abnehmbare Netzteil roborock CDZ11RR, CDZ12RR,

AED03HRR oder AED04HRR.

•Verwenden Sie dieses Produkt nicht auf hochgelegenen Flächen ohne Schutzbarrieren, wie z. B. auf dem Boden einer Galerie, einer offenen

Terrasse oder auf Möbeln.

•Entfernen Sie vor der Reinigung leichte Objekte (z. B. Plastiktüten) und zerbrechliche Gegenstände (z. B. Vasen) vom Boden, um ein

Verstopfen des Geräts und Schäden an wertvollen Gegenständen zu vermeiden.

•Legen Sie keine Objekte auf das Gerät und halten Sie Kinder und Haustiere fern vom Gerät, unabhängig davon, ob es in Betrieb ist oder nicht.

•Verwenden Sie das Produkt nicht für brennende Gegenstände (z. B. Zigarettenstummel).

•Verwenden Sie das Produkt nicht zum Entfernen harter oder scharfer Gegenstände (z. B. Dekorationsreste, Glas und Nägel).

•Vor der Reinigung oder Wartung des Produkts muss das Produkt ausgeschaltet und der Netzstecker aus der Steckdose gezogen werden.

•Laden Sie den Roboter vor einer Einlagerung vollständig auf und schalten Sie ihn aus, bevor Sie ihn an einem kühlen, trockenen Ort

aufbewahren. Laden Sie ihn mindestens alle drei Monate auf, um eine Tiefentladung des Akkus zu vermeiden.

Page 23

Produktübersicht

Roboter (Ansicht von oben)

—Power/Reinigen

•Gedrückt halten zum Ein-/ Ausschalten des Roboters

•Drücken zum Starten der Reinigung

—Status-Anzeigeleuchte

•Weiß: Akkustand ≥ 20 %

•Rot: Akkustand < 20 %

•Pulsierend: Auaden oder Starten

•Rot blinkend: Fehler

—Punktreinigung/Kindersicherung

•Drücken für Punktreinigung

•3 Sekunden lang gedrückt halten zum Ein-/Ausschalten der Kindersicherung

—Station

•Drücken zum Zurückkehren zur Station

Hinweis:

Drücken Sie eine beliebige Taste, um den

Roboter während der Reinigung oder des Andockens anzuhalten.

A1-1—Stoßfänger A1-2—LiDAR-Sensor A1-3—Vertikaler Stoßfänger A1-4—Stations-Sucher

Roboter (Ansicht von unten)

A2-1—Wandsensor A2-2—Klippensensoren A2-3—Rundlaufrad

A2-4—Ladekontakte A2-5—Seitenbürste A2-6—Hauptrad A2-7—Hauptbürste A2-8—Verschluss der

Hauptbürstenabdeckung

Roboter (obere Abdeckung

oen)

A3-1—WLAN-Kontrollleuchte

•Aus: WLAN deaktiviert

•Langsam blinkend: Auf Verbindung warten

•Schnell blinkend: Verbindung wird hergestellt

•Dauerhaft: Mit WLAN verbunden

A3-2—System-Reset A3-3—Wischtuchhalterung

A3-4—Entlüftungsönung

Kombi-Einheit aus Staubbehälter und Wassertank

A4-1—Wassertankstopfen

A4-2—Wasserlter

A4-3—Waschbarer Filter

Ladestation

A5-1—Stromanzeige der Ladestation A5-2—Stations-Standortsignal A5-3—Ladekontakte A5-4—Stromanschluss A5-5—Elektrodenbürsten

Stromkabel

Wischtuchhalterung

A7-1—Wischtuchschlitz A7-2—Wischtuchhalterung A7-3—Wischtuchhalterungs-Verriegelung

Wischtuch

A8-1—Wischtuch A8-2—Hook-and-Loop-Aufsätze

Feuchtigkeitsschutzmatte

Installation

Wichtige Informationen

Page 24

1. Entfernen Sie Kabel und lose

Gegenstände vom Boden und entfernen

Sie instabile, zerbrechliche, wertvolle oder gefährliche Gegenstände, um Personenund Sachschäden zu vermeiden, die durch verfangene, angefahrene oder vom Roboter

umgestoßene Gegenstände verursacht

werden können.

2. Wenn Sie den Roboter in einem erhöhten Bereich verwenden, verwenden Sie immer eine sichere physische Barriere gegen versehentliche Stürze, die zu persönlichen Verletzungen oder Sachschäden führen

können.

Hinweis:

Folgen Sie dem Roboter beim ersten Einsatz

entlang der gesamten Reinigungsstrecke und achten

Sie auf mögliche Probleme. Bei zukünftigen Einsätzen

wird der Roboter in der Lage sein, selbstständig zu reinigen.

Positionieren der Ladestation

Platzieren Sie die Ladestation auf einer

ebenen Fläche, ach an einer Wand. Schließen Sie das Stromkabel an die

Ladestation an und entfernen Sie alle Kabel

vom Boden. Platzieren Sie die Ladestation für eine bessere Nutzung der App in einem Bereich mit gutem WLAN-Signal.

B1-1 Mehr als 0,5 m (1,6 ft) B1-2 Mehr als 1,5 m (4,9 ft)

Hinweise:

•Lassen Sie auf jeder Seite mindestens 0,5 m (1,6 ft) und vor der Ladestation mehr als 1,5 m (4,9 ft) Platz.

•Wenn das Stromkabel senkrecht am Boden hängt, kann es vom Roboter erfasst werden, wodurch die Verbindung zur Ladestation unterbrochen wird.

•Die Anzeige der Ladestation leuchtet auf, wenn die Ladestation mit Strom versorgt wird, und ist aus, wenn der Roboter geladen wird.

•Platzieren Sie die Ladestation nicht an Orten, die direktem Sonnenlicht ausgesetzt sind oder das Standortsignal blockieren. Ansonsten ist der Roboter möglicherweise nicht in der Lage, selbstständig zur

Ladestation zurückzukehren.

Befestigen der Feuchtigkeitsschutzmatte

Nachdem Sie die Ladestation befestigt

haben, reinigen Sie den Bereich, in dem sich die Feuchtigkeitsschutzmatte benden

wird, mit einem trockenen Tuch. Ziehen Sie das doppelseitige Klebeband an der Unterseite der Feuchtigkeitsschutzmatte

ab und kleben Sie die Matte auf den Boden,

wie unten gezeigt.

Hinweise:

•Legen Sie die Feuchtigkeitsschutzmatte immer auf Holzböden.

•Die Feuchtigkeitsschutzmatte lässt sich am besten auf

glatten Oberächen anbringen.

•Entfernen Sie das doppelseitige Klebeband bei Bedarf

langsam, um Klebstoreste zu reduzieren.

Einschalten und Auaden des

Roboters

Halten Sie die Taste gedrückt, um den Roboter einzuschalten. Positionieren Sie

ihn zum Auaden auf der Station, sobald die Kontrollleuchte aueuchtet. Um die

Leistung des leistungsstarken LithiumIonen-Akkus zu erhalten, muss der Roboter geladen bleiben.

Hinweis:

Bei niedrigem Akkustand lässt sich der Roboter

möglicherweise nicht einschalten. Platzieren Sie den Roboter in diesem Fall zum Laden direkt auf der Station.

Wischen

Hinweis:

Um eine übermäßige Verschmutzung bei der ersten Benutzung zu vermeiden, sollten die Böden vor dem Wischen mindestens dreimal gesaugt werden.

B3-1—Entfernen Sie die Kombi-Einheit

aus Staubbehälter und Wassertank

Önen Sie die obere Abdeckung und

nehmen Sie die Einheit heraus.

B3-2—Füllen Sie den Wassertank

Entfernen Sie den Stopfen des Wassertanks, füllen Sie den Tank mit Wasser und verschließen Sie ihn fest.

Hinweise:

•Um Korrosion oder Schäden zu vermeiden, verwenden

Page 25

Sie im Wassertank nur den Bodenreiniger der Marke

Roborock.

•Verwenden Sie kein heißes Wasser, da dies zu einer

Verformung des Tanks führen kann.

•Kippen Sie den Wassertank beim Befüllen um 30°, damit der Filter nicht nass wird.

B3 -3—Setzen Sie die Kombi-Einheit aus Staub-

behälter und Wassertank wieder ein

Setzen Sie die Einheit wieder ein. Sie wird einrasten.

B3-4—Bringen Sie das Wischtuch an

Befeuchten Sie das Wischtuch und wringen

Sie es aus, bis es nicht mehr tropft. Schieben

Sie es entlang des Befestigungsschlitzes und xieren Sie es.

Hinweis:

Verwenden Sie nur das ozielle

Roborock-Wischtuch.

B3-5—Bringen Sie die Mopphalterung an

Schieben Sie die Halterung an der Unterseite des Roboters nach vorne, bis sie einrastet.

Hinweis:

Reinigen Sie das Wischtuch nach einer

Wischdauer von 60 Minuten, um den Wasseruss und

die Reinigungsqualität nicht zu beeinträchtigen.

B3-6—Entfernen Sie die Mopphalterung

Wenn der Roboter nach der Reinigung zur Station zurückkehrt, drücken Sie die

Verriegelungen auf beiden Seiten und schieben Sie die Mopphalterung nach hinten, um sie zu entfernen.

Hinweise:

•Waschen Sie das Wischtuch nach jedem Gebrauch

und entleeren Sie den Wassertank regelmäßig.

•Entfernen Sie die Mopphalterung, wenn Sie nicht wischen.

Mit der App verbinden

Dieser Roboter unterstützt sowohl die

Roborock-App als auch die Xiaomi Home-

App. Wählen Sie diejenige, die Ihren Ansprüchen am besten gerecht wird

App herunterladen

❶

Option 1: Suchen Sie im App Store oder

in Google Play nach „Roborock“ oder

scannen Sie den QR-Code, um die App herunterzuladen und zu installieren.

Option 2: Suchen Sie im App Store oder

in Google Play nach „Xiaomi Home“ oder

scannen Sie den QR-Code, um die App herunterzuladen und zu installieren.

WLAN zurücksetzen

❷

1. Önen Sie die obere Abdeckung, um die WLAN-Anzeige zu sehen.

2. Halten Sie die Tasten

und

gedrückt, bis Sie den Sprachalarm „WLAN zurücksetzen“ hören. Das Zurücksetzen ist abgeschlossen, wenn die WLAN-

Kontrollleuchte langsam blinkt. Der Roboter wartet dann auf eine Verbindung.

Wenn Sie sich aufgrund Ihrer Router-

Hinweis:

Konguration, wegen eines vergessenen Kennworts

oder aus einem anderen Grund nicht mit dem Roboter

verbinden können, setzen Sie das WLAN zurück und fügen Sie Ihren Roboter als neues Gerät hinzu.

Gerät hinzufügen

❸

Önen Sie die Roborock-App, tippen Sie auf die Schaltäche „Gerät suchen“ oder önen Sie die Xiaomi Home-App, tippen Sie auf „+“ in der oberen rechten Ecke und fügen Sie

das Gerät wie in der App beschrieben hinzu.

Hinweise:

•Der tatsächliche Prozess kann aufgrund kontinuierlicher App-Updates variieren. Folgen Sie den Anweisungen in der App.

•Es wird nur 2,4-GHz-WLAN unterstützt.

•Das WLAN wird automatisch deaktiviert, wenn der Roboter länger als 1 Stunde auf eine Verbindung

wartet. Wenn Sie die Verbindung neu herstellen wollen, setzen Sie zuerst das WLAN zurück.

Page 26

Anleitungen

Ein/Aus

Halten Sie die Taste gedrückt, um den Roboter einzuschalten. Die Betriebsanzeige

leuchtet auf, und der Roboter geht in den Standby-Modus. Halten Sie die

gedrückt, um den Roboter auszuschalten

und den Reinigungsvorgang zu beenden.

Hinweis:

Der Roboter kann während des Ladevorgangs

nicht ausgeschaltet werden.

Start der Reinigung

Drücken Sie zum Starten der Reinigung

die

Taste. Der Roboter plant seine Route auf der Grundlage seines Raumscans. Er unterteilt einen Raum in Zonen, zeichnet

zunächst die Zonenkanten und füllt dann

die Zone im Zickzackmuster. Auf diese

Weise reinigt der Roboter alle Zonen nacheinander und reinigt das Haus ezient.

Zone 1 –

Gereinigt

Zone 4 –

Zone

Taste

Zone 2 – Gereinigt

Zone 3 – In Arbeit

Hinweise:

•Damit der Roboter automatisch saugen und zur

Station zurückkehren kann, starten Sie den Roboter von der Station aus. Bewegen Sie die Station während des Wischens nicht.

•Bei zu niedrigem Akkustand kann die Reinigung nicht gestartet werden. Lassen Sie den Roboter vor

Reinigungsbeginn auaden.

•Wenn die Reinigung in weniger als 10 Minuten

abgeschlossen wird, wird der Bereich ein zweites Mal

gereinigt.

•Wenn der Akku während des Reinigungszyklus zur Neige geht, kehrt der Roboter automatisch in die

Dockingstation zurück. Nach dem Auaden macht der

Roboter dort weiter, wo er aufgehört hat.

•Vergewissern Sie sich vor jedem Wisch-Einsatz, dass

das Wischtuch ordnungsgemäß angebracht wurde.

Punktreinigung

Drücken Sie zum Starten der Punktreinigung

die

Taste.

Reinigungsbereich: Der Roboter reinigt einen quadratischen Bereich von 1,5 m (4,9 ft) x 1,5

m (4,9 ft), der um ihn selbst zentriert ist.

Nach der Punktreinigung kehrt der Roboter

Hinweis:

automatisch zum Startpunkt zurück und geht in den Standby-Modus über.

Pausieren

Wenn der Roboter läuft, drücken Sie

eine beliebige Taste, um ihn anzuhalten,

drücken Sie die fortzusetzen, drücken Sie die ihn zurück in die Dockingstation zu schicken.

Hinweis:

Einen pausierten Roboter manuell auf der

Station zu platzieren, beendet die laufende Reinigung.

Taste, um die Reinigung

Taste, um

Schlafen

Wenn der Roboter für mehr als 10 Minuten pausiert, geht er in den Ruhezustand über und die Betriebsanzeige blinkt alle paar Sekunden. Drücken Sie eine beliebige Taste,

um den Roboter aufzuwecken.

Hinweise:

•Der Roboter schaltet sich nicht in den Schlafmodus, wenn er aufgeladen wird.

•Wenn sich der Roboter länger als 12 Stunden im

Schlafmodus bendet, schaltet er sich automatisch ab.

DND-Modus

Der Standardzeitraum für „Nicht stören“ (Do Not Disturb, DND) ist von 22:00 bis 08:00

Uhr. Sie können die App verwenden, um den DND-Modus zu deaktivieren oder den

DND-Zeitraum zu ändern. Wenn der DND-

Modus aktiviert ist, nimmt der Roboter die Reinigung nicht automatisch wieder auf, die

Betriebsanzeige leuchtet schwach und die

Lautstärke der Sprachanweisungen wird verringert.

Kindersicherung

Halten Sie die Taste gedrückt, um die Kindersicherung zu aktivieren/deaktivieren. Sie können die Sicherung auch in der App

einstellen. Wenn diese Funktion aktiviert ist,

reagiert der Roboter nicht auf Tastendruck,

wenn er stillsteht. Wenn der Roboter reinigt oder andockt, drücken Sie eine beliebige

Taste, um ihn anzuhalten.

Page 27

Auaden

Nach der Reinigung kehrt der Roboter

automatisch in die Dockingstation zurück,

um sich aufzuladen.

Drücken Sie im Pausemodus die

Taste,

um den Roboter zurück in die Dockingstation zu schicken. Beim Auaden des Roboters pulsiert die Betriebsanzeige.

Findet der Roboter die Station nicht, kehrt er

Hinweis:

automatisch an seinen Startpunkt zurück. Platzieren Sie den Roboter zum Auaden per Hand auf die Station.

Fehler

Wenn ein Fehler auftritt, blinkt die Betriebsanzeige rot und ein akustisches Signal ertönt. Siehe „Fehler und häuge Probleme“ für Lösungen.

Hinweise:

•Der Roboter geht automatisch in den Schlafmodus, wenn er sich länger als 10 Minuten in einem

fehlerhaften Zustand bendet.

•Einen Roboter in einem fehlerhaften Zustand manuell auf der Station zu platzieren, beendet die laufende Reinigung.

System-Reset

Wenn der Roboter auf das Drücken

einer Taste nicht reagiert oder sich nicht ausschalten lässt, setzen Sie das System

zurück. Drücken Sie die Reset-Taste, und der Roboter wird automatisch zurückgesetzt.

Nach dem Zurücksetzen des Systems

Hinweis:

werden die geplante Reinigung, WLAN usw. auf die Werkseinstellungen zurückgesetzt.

Werkseinstellungen wiederherstellen

Wenn der Roboter nach einem System-

Reset nicht richtig funktioniert, schalten Sie ihn ein. Halten Sie die

Taste gedrückt und drücken Sie gleichzeitig die Reset-Taste, bis Sie die Sprachansage „Wiederherstellung der Werkseinstellungen“ hören.

App-Funktionen

Reinigungskarte

•Multi-Kartenverwaltung

•Staubsaug- und Wischroute in Echtzeit

•Kartenzonen

•Kartenbearbeitung

Benutzerdenierte Reinigungsmodi

•Geplant

•Selektiver Raum

•Zone

•Sperrzonen und unsichtbare Wand

•Benutzerdeniert

•Teppich-Verstärkung

Reinigungsmodus-Wechsel

•Staubsauger-Leistungsstufen

•Mopp-Intensitätsstufen

Roboterinformationen

•Reinigungsverlauf

•Akkustand

•Pege und Wartung

Mehr Funktionen

•Firmware-Aktualisierung

•Lautstärkeregelung

•Sprachauswahl

•Nicht-Stören-Modus

•Sprachassistent-Unterstützung

Funktionen und Details der App können

Hinweis:

aufgrund der kontinuierlichen Entwicklung und Aktualisierung der App leicht variieren.

Wartungsroutine

Hauptbürste

Alle 2 Wochen reinigen und alle 6–12 Monate austauschen

C1-1—Hauptbürstenabdeckung C1-2—Verriegelungen C1-3—Hauptbürste C1-4—Hauptbürstenkappen C1-5—Hauptbürstenlager

C1-6—Drehen Sie den Roboter um und drücken

Sie auf die Verriegelungen, um die

Hauptbürstenabdeckung zu entfernen.

C1-7—Ziehen Sie die Hauptbürste heraus und

entfernen Sie das Hauptbürstenlager.

C1-8—Drehen Sie die Hauptbürstenkappen in

die angegebene Entriegelungsrichtung, um die Kappen zu entfernen.

Page 28

C1-9—Entfernen Sie alle Haare oder Schmutz,

die sich um die Hauptbürste verfangen haben, setzen Sie die Hauptbürste und die Abdeckung der Bürste wieder ein

und achten Sie darauf, dass die Nasen in die Schlitze greifen.

C1-10—Stellen Sie sicher, dass die

Hauptbürstenabdeckung richtig angebracht ist. Bei ordnungsgemäßer

Installation sollten alle vier Nasen verdeckt sein.

Hinweise:

•Die Hauptbürste sollte mit einem feuchten Tuch abgewischt und vor direkter Sonneneinstrahlung

geschützt getrocknet werden.

•Verwenden Sie zur Reinigung der Hauptbürste keine ätzenden Reinigungs- oder Desinfektionsmittel.

Seitenbürste

Monatlich reinigen und alle 3–6 Monate austauschen

1. Schrauben Sie die Schraube der

Seitenbürste ab.

2. Entfernen und reinigen Sie die

Seitenbürste. Setzen Sie die Bürste wieder

ein und ziehen Sie die Schraube fest.

Rundlaufrad

Nach Bedarf reinigen

C3-1—Verwenden Sie ein Werkzeug, z. B.

einen kleinen Schraubendreher, um die Achse herauszuhebeln und das Rad herauszunehmen.

Hinweis:

Die Halterung des Rundlaufrads kann nicht

entfernt werden.

C3-2—Spülen Sie das Rad und die Achse mit

Wasser ab, um Haare und Schmutz

zu entfernen. Lassen Sie das Rad trocknen und setzen Sie es durch

Drücken wieder ein.

Haupträder

Monatlich reinigen

Reinigen Sie die Haupträder mit einem weichen, trockenen Tuch.

Kombi-Einheit aus Staubbehälter und Wassertank

Wöchentlich reinigen und den Filter alle 6–12 Monate

austauschen

C5-1—Önen Sie die obere Abdeckung des Ro-

boters und nehmen Sie die Einheit heraus.

C5-2—Entfernen Sie den Filter und

entleeren Sie den Staubbehälter.

C5-3—Lassen Sie ungenutztes Wasser aus

dem Wassertank ab.

C5-4—Füllen Sie den Staubbehälter mit

sauberem Wasser und schütteln Sie ihn vorsichtig. Gießen Sie dann das

Schmutzwasser aus.

Um Verstopfungen zu vermeiden, verwenden

Hinweis:

Sie nur sauberes Wasser ohne Reinigungsüssigkeit.

C5-5—Spülen Sie den Filter mehrmals aus

und klopfen Sie ihn ab, um so viel Schmutz wie möglich zu entfernen.

Berühren Sie die Filteroberäche nicht mit den

Hinweis:

Händen, einer Bürste oder harten Gegenständen, um mögliche Beschädigungen zu vermeiden.

C5-6—Lassen Sie den Filter 24 Stunden lang

gründlich trocknen und bauen Sie

ihn dann wieder ein.

Kaufen Sie einen zusätzlichen Filter und

Hinweis:

wechseln Sie ihn bei Bedarf aus.

Wischtuch

Nach jeder Verwendung reinigen und alle 3–6 Monate

austauschen

Entfernen Sie das Wischtuch von der Mopphalterung. Reinigen Sie das Wischtuch

und lassen Sie es an der Luft trocknen.

Ein verschmutzter Mopp beeinträchtigt die

Hinweis:

Wischleistung. Reinigen Sie ihn vor dem Gebrauch.

Robotersensoren

Monatlich reinigen

Verwenden Sie ein weiches, trockenes Tuch,

um alle Sensoren abzuwischen. Dazu gehören:

C7-1—Stations-Sucher C7-2—Wandsensor C7-3—Vier Klippensensoren

Ladekontakt-Bereich

Monatlich reinigen

Wischen Sie die Ladekontakte an der

Ladestation und am Roboter mit einem weichen, trockenen Tuch ab.

Akku

Der Roboter ist mit einem integrierten leistungsstarken Lithium-Ionen-Akku

ausgestattet. Sorgen Sie dafür, dass der

Page 29

Roboter geladen bleibt, um die Akkuleistung bei normalem Gebrauch zu erhalten.

Wenn der Roboter über einen längeren

Hinweis:

Zeitraum nicht benutzt wird, schalten Sie ihn aus und laden Sie ihn mindestens alle drei Monate auf, um eine

Beschädigung des Akkus durch Überentladung zu

vermeiden.

Grundparameter

Roboter

Q380RRModell

Akku

Die Seriennummer bendet sich auf einem

Hinweis:

Aufkleber an der Unterseite des Roboters.

Ladestation

Akku

14,4 V/5200 mAh Lithium-Ionen-Akku

Ca. 4,7 kgGewicht

20 V DC 1,2 ANenneingangsleistung

< 6 StundenLadezeit

CDZ11RR oder CDZ12RRModell

28 WNennleistung

100–240 V~Nenneingangsleistung

20 V DC 1,2 ANennausgangsleistung

50–60 HzNennfrequenz

14,4 V/5200 mAh Lithium-Ionen-Akku

Fehler und häufige Probleme

Scannen Sie den QR-Code unten, um Fehler und

häuge Probleme einzusehen. Erläuterungen verfügbar in Deutsch, Französisch, Spanisch,

Polnisch, Norwegisch und Schwedisch.

Um nach dem Kauf Unterstützung zu

erhalten, wenden Sie sich per E-Mail an das

Kundendienst-Team: Kundendienst für Europa: support@roborock-eu.com Kundendienst für Australien: service@roborock.com.au

Page 30

Roborock Q7 Max

Italiano

Robot aspirapolvere – Manuale dell’utente

Leggere attentamente questo manuale dell’utente insieme ai diagrammi in esso contenuti prima di utilizzare questo prodotto e conservarlo correttamente per riferimento futuro.

Indice

31 Restrizioni

32 Panoramica del prodotto

32 Installazione

34 Connessione all’app

34 Istruzioni

36 Manutenzione ordinaria

37 Parametri di base

38 Errori e problemi comuni

Page 31

Restrizioni

AVVERTENZA

•Per ricaricare le batterie utilizzare esclusivamente gli alimentatori rimovibili roborock CDZ11RR, CDZ12RR, AED03HRR o AED04HRR, forniti

insieme al prodotto.

•Non utilizzare questo prodotto su superfici elevate prive di barriere, come il pavimento di un solaio, una terrazza senza recinzione o sulla

superficie di mobili.

•Per evitare di bloccare il prodotto ed evitare danni a oggetti di valore, rimuovere oggetti leggeri (come borse di plastica) o fragili (come vasi)

dal pavimento prima della pulizia.

•Non porre nulla (fra cui bambini e animali domestici) sul prodotto, indipendentemente dal fatto che sia in funzione o meno.

•Non utilizzare il prodotto su oggetti che stanno bruciando (come mozziconi di sigaretta).

•Non utilizzare il prodotto per pulire oggetti duri o taglienti (come residui di decorazioni, vetro e chiodi).

•Prima di pulire o effettuare operazioni di manutenzione sul prodotto, il prodotto deve essere spento e la spina deve essere rimossa dalla presa.

•Prima di riporre il robot per un periodo di inutilizzo, caricarlo completamente e riporlo in un luogo fresco e asciutto. Ricaricarlo almeno ogni

tre mesi, per evitare che la batteria si scarichi.

Page 32

Panoramica del prodotto

Robot (vista dall’alto)

– Accensione/Pulizia

•Premere e tenere premuto per accendere/spegnere il robot

•Premere per avviare la pulizia

– Spia di stato

•Bianca: livello della batteria ≥ 20%

•Rossa: livello della batteria < 20%

•Lampeggiante: in fase di ricarica o di avvio

•Rossa lampeggiante: errore

—Pulizia spot/Blocco bambini

•Premere per attivare la pulizia spot

•Premere e tenere premuto per 3 secondi per attivare/disattivare il blocco bambini

—Stazione di ricarica

•Premere per riportare alla stazione di ricarica

Nota:

premere qualunque pulsante per arrestare il robot durante la pulizia o la permanenza presso la stazione di ricarica.

A1-1—Paraurti A1-2—Sensore LiDAR A1-3—Paraurti verticale A1-4—Rilevatore della stazione di ricarica

Robot (vista dal basso)

A2-1—Sensore di parete

A2-2—Sensori di caduta A2-3—Ruota omni-direzionale A2-4—Contatti di ricarica A2-5—Spazzola laterale A2-6—Ruota principale A2-7—Spazzola principale A2-8— Chiusure coperchio spazzola principale

Robot (coperchio superiore aperto)

A3-1—Spia WiFi

•Spenta: WiFi disabilitato

•Lampeggiante lentamente: in attesa di collegamento

•Lampeggiante velocemente: collegamento in corso

•Fissa: WiFi collegato

A3-2—Reset del sistema A3-3—Aggancio panno di lavaggio A3-4—Apertura per l’aria

Unità combinata cestino della polvere e serbatoio dell’acqua

A4-1—Arresto serbatoio dell’acqua A4-2—Filtro dell’acqua A4-3—Filtro lavabile

Stazione di ricarica

A5-1—Spia alimentazione stazione di ricarica A5-2—Guida posizione stazione di ricarica A5-3—Contatti di ricarica A5-4—Presa di alimentazione A5-5—Spazzole degli elettrodi

Cavo di alimentazione

Aggancio panno di lavaggio

A7-1—Fessura di aggancio del panno di

lavaggio A7-2—Aggancio panno di lavaggio A7-3— Chiusura montaggio panno di lavaggio

Panno di lavaggio

A8-1—Panno di lavaggio A8-2—Cuscinetti velcro

Tappetino idrorepellente

Installazione

Informazioni importanti

Page 33

1. Rimuovere cavi e piccoli oggetti dal pavimento e spostare ogni eventuale oggetto instabile, fragile, prezioso o pericoloso per prevenire lesioni personali o danni alle cose qualora degli oggetti vengano ingarbugliati, colpiti o fatti cadere dal robot.

2. Se si utilizza il robot in zone sopraelevate, utilizzare sempre una barriera di sicurezza per prevenire cadute accidentali che possano provocare lesioni personali o danni alle cose.

Nota:

durante il primo utilizzo del robot, seguire attentamente il suo percorso di pulizia, prestando attenzione ai potenziali problemi. Negli utilizzi successivi, il robot sarà in grado di pulire da solo.

Posizionamento della stazione di ricarica

Collocare la stazione di ricarica su una supercie

piana, livellata, contro una parete. Collegare il cavo di alimentazione alla stazione di ricarica ed eliminare eventuali cavi dal pavimento. Per garantire una migliore esperienza dell’app mobile, collocare la stazione di ricarica in una

zona con una buona copertura WiFi.

B1-1 Oltre 0,5 m (1,6 piedi) B1-2 Oltre 1,5 m (4,9 piedi)

Note:

•Garantire sempre almeno 0,5 m (1,6 piedi) di distanziamento su ogni lato e oltre 1,5 m (4,9 piedi) di fronte alla stazione di ricarica.

•Se il cavo di alimentazione pende verticalmente sul pavimento, potrebbe essere catturato dal robot, causando la sconnessione della stazione di ricarica.

•La spia della stazione di ricarica è accesa quando la stazione di ricarica è alimentata e si spegne quando il robot è in fase di ricarica.

•Non collocare la stazione di ricarica in luoghi esposti alla luce solare diretta e non bloccare la guida di posizione. In caso contrario, il robot potrebbe non essere in grado di tornare automaticamente alla stazione di ricarica.

Collegamento del tappetino idrorepellente

Dopo avere collocato la stazione di ricarica in posizione, utilizzare un panno asciutto per pulire l’area in cui verrà posizionato il tappetino idrorepellente. Fissare il nastro biadesivo nella parte inferiore del tappetino idrorepellente e incollare il tappetino sul pavimento, come mostrato sotto.

Note:

•Posizionare sempre il tappetino idrorepellente su pavimenti in legno.

•Il tappetino idrorepellente aderisce meglio alle

superci lisce.

•Quando necessario, rimuovere lentamente il nastro biadesivo per ridurre la colla residua.

Accensione e ricarica del robot

Premere e tenere premuto il pulsante per accendere il robot. Quando la spia di accensione si accende, porre il robot

sulla stazione di ricarica anché si possa

ricaricare. Per mantenere le prestazioni del pacco di batterie ricaricabili agli ioni di litio ad alte prestazioni, tenere il robot caricato.

Nota:

il robot potrebbe non accendersi qualora la batteria

avesse poca carica. In questo caso, disporre direttamente

il robot sulla stazione di ricarica, anché si ricarichi.

Lavaggio

Nota:

per prevenire un eccessivo accumulo di sporco durante il primo utilizzo, i pavimenti devono essere puliti con aspirazione almeno tre volte prima del ciclo di lavaggio.

B3-1—Rimuovere l’unità combinata cestino

della polvere e serbatoio dell’acqua

Aprire il coperchio superiore ed estrarre l’unità.

B3-2—Riempire il serbatoio dell’acqua

Rimuovere il fermo del serbatoio dell’acqua, riempire di acqua il serbatoio e chiuderlo strettamente.

Note:

•Per prevenire corrosione o danni, utilizzare solo il detergente per pavimenti di marca Roborock nel serbatoio dell’acqua.

•Non utilizzare acqua calda, in quanto questo potrebbe causare la deformazione del serbatoio.

Page 34

•Quando si riempie il serbatoio dell’acqua, inclinare

il serbatoio di 30° per evitare di bagnare il ltro.

B3-3—Reinstallare l’unità combinata cestino

della polvere e serbatoio dell’acqua

Reinstallare l’unità, che scatterà in posizione.

B3-4—Installare il panno di lavaggio

Bagnare il panno di lavaggio e strizzarlo nché non smette di gocciolare, quindi farlo

scorrere lungo la fessura di aggancio prima

di ssarlo saldamente in posizione.

Nota:

utilizzare solo il panno di lavaggio uciale Roborock.

B3-5—Installare l’aggancio del panno di

lavaggio

Far scorrere l’aggancio in avanti lungo la

parte inferiore del robot nché non scatta in

posizione.

per mantenere il usso e la qualità di pulizia dell’acqua,

Nota:

pulire il panno di lavaggio dopo 60 minuti di utilizzo.

B3-6—Rimuovere l’aggancio del panno di

lavaggio

Quando il robot torna alla stazione di ricarica dopo la pulizia, premere le chiusure su entrambi i lati e far scorrere indietro l’aggancio del panno di lavaggio per rimuoverlo.

Note:

•Lavare il panno dopo ogni utilizzo e svuotare regolarmente il serbatoio dell’acqua inutilizzata.

•Rimuovere l’aggancio del panno di lavaggio quando

non si sta eettuando un lavaggio.

Connessione all’app

Questo robot supporta sia l’app Roborock

che quella Xiaomi Home. Scegliere quella che meglio soddisfa le proprie esigenze.

Download dell’app

❶

Opzione 1: cercare “Roborock” nell’App Store o in Google Play oppure scansionare il codice QR per scaricare e installare l’app.

Opzione 2: cercare “Xiaomi Home” nell’App Store o in Google Play oppure scansionare il codice QR per scaricare e installare l’app.

Reset del WiFi

❷

1. Aprire il coperchio superiore e individuare

la spia del WiFi.

2. Premere e tenere premuti i pulsanti

no a udire l’allarme vocale di “Reset WiFi in

corso”. Il reset è completo quando la spia del

WiFi lampeggia lentamente. A questo punto,

il robot rimarrà in attesa di un collegamento.

qualora non sia possibile collegare il robot a

Nota:

causa della congurazione del router, di una password dimenticata o di qualunque altra ragione, eettuare il reset del WiFi e aggiungere il robot come nuovo dispositivo.

Aggiunta di un dispositivo

❸

Aprire l’app Roborock e toccare il pulsante “Cerca dispositivo”, oppure aprire l’app Xiaomi Home e toccare il segno “+” nell’angolo in alto a destra, quindi aggiungere il dispositivo come indicato nell’app.

Note:

•La procedura eettiva potrebbe variare a causa degli agli aggiornamenti dell’app. Seguire le istruzioni fornite dall’app.

•È supportato solo il WiFi a 2,4 GHz.

•Se il robot attende un collegamento per più di un’ora, il

WiFi verrà automaticamente disabilitato. Se si desidera ricollegare, eettuare il reset del WiFi prima di procedere.

Istruzioni

Accensione/spegnimento

Premere e tenere premuto il pulsante per accendere il robot. La spia di alimentazione si accenderà e il robot entrerà nella modalità Standby. Premere e tenere premuto il pulsante e terminare il ciclo di pulizia.

non è possibile spegnere il robot mentre si sta

Nota:

ricaricando.

per spegnere il robot

Page 35

Avvio della pulizia

Premere il pulsante per avviare la pulizia. Il robot programmerà il suo percorso di pulizia in base alla sua scansione della stanza. Divide una stanza in zone, disegna i bordi delle zone, quindi riempie la zona con un percorso a zigzag. Così facendo, il robot pulisce tutte le zone una per una, pulendo

ecientemente la casa.

Zona 1 –

Pulita

Zona 4 –

Prossima

zona

Note:

•Per permettere al robot di aspirare automaticamente e tornare alla stazione di ricarica, avviare il robot dalla stazione di ricarica. Non spostare la stazione di ricarica durante il lavaggio.

•La pulizia non può essere avviata se il livello di carica della batteria è troppo basso. Lasciare ricaricare il robot prima di avviare la pulizia.

•Se la pulizia viene completata in meno di 10 minuti, l’area verrà pulita due volte.

•Se la batteria si scarica durante il ciclo di pulizia, il robot tornerà automaticamente alla stazione di ricarica. Dopo la ricarica, il robot riprenderà da dove si era interrotto.

•Prima di iniziare ogni operazione di lavaggio, assicurarsi che il panno di lavaggio sia stato installato correttamente.

Zona 2 – Pulita

Zona 3 – In corso

Pulizia spot

Premere il pulsante per avviare una pulizia spot.

Ampiezza di pulizia: il robot pulisce un’area quadrata di 1,5 m (4,9 piedi) x 1,5 m (4,9

piedi) centrata su se stesso.

Nota:

dopo la pulizia spot, il robot tornerà automaticamente al punto di partenza e passerà nella modalità Standby.

Pausa

Quando il robot è in funzione, premere un pulsante qualsiasi per metterlo in pausa, premere il pulsante pulizia, premere il pulsante

per riprendere la

per riportarlo

alla stazione di ricarica.

posizionando manualmente un robot in pausa

Nota:

sulla stazione di ricarica si terminerà l’attuale pulizia.

Sleep

Se il robot è messo in pausa per più di 10 minuti, entrerà in modalità Sleep e la spia di alimentazione lampeggerà ogni pochi secondi. Premere qualunque pulsante per uscire dalla modalità Sleep.

Note:

•Il robot non entra in modalità Sleep durante la ricarica.

•Il robot si spegne automaticamente se lasciato in modalità Sleep per oltre 12 ore.

Modalità DND

Il periodo di Non disturbare (DND)

predenito è dalle 22:00 alle 08:00. È

possibile utilizzare l’app per disabilitare la

modalità DND o modicare il periodo DND.

Quando la modalità DND è attivata, il robot non riprenderà automaticamente la pulizia,

la spia di alimentazione si aevolirà e il

volume dei messaggi vocali si abbasserà.

Blocco bambini

Premere e tenere premuto il pulsante per abilitare/disabilitare il blocco bambini. È possibile impostarlo all’interno dell’app. Una volta abilitato, il robot non reagirà alla pressione dei pulsanti quando sia fermo. Quando il robot sta pulendo o è agganciato alla stazione di ricarica, premere un pulsante qualsiasi per arrestarlo.

Ricarica

Dopo la pulizia, il robot tornerà automaticamente alla stazione di ricarica per ricaricarsi. In modalità Pausa, premere il pulsante

per riportare il robot alla stazione di ricarica. Durante la ricarica, la spia di alimentazione lampeggerà.

se il robot non riesce a trovare la stazione di

Nota:

ricarica, tornerà automaticamente alla posizione di partenza. In tal caso, collocare manualmente il robot

sulla stazione ricarica anché possa ricaricarsi.

Errore

In caso di errore, la spia di alimentazione lampeggia di colore rosso e viene emesso un allarme vocale. Si veda “Errori e problemi comuni” per le soluzioni.

Page 36

Note:

•Il robot passa automaticamente in modalità Sleep se lasciato in uno stato di malfunzionamento per oltre 10 minuti.

•Posizionando manualmente un robot in stato di malfunzionamento sulla stazione di ricarica si terminerà l’attuale pulizia.

Reset del sistema

Eettuare il reset del sistema qualora

il robot non risponda alla pressione di un pulsante o non possa essere spento. Premere il pulsante Reset e il robot si ripristinerà automaticamente.

dopo aver eettuato il reset del sistema, la pulizia

Nota:

programmata, il WiFi, ecc. verranno ripristinati alle

impostazioni di fabbrica.

Ripristino alle impostazioni di fabbrica

Se il robot non funziona correttamente dopo un reset del sistema, accenderlo. Premere e tenere premuto il pulsante premere contemporaneamente il pulsante

Reset no a udire l’avviso vocale “Ripristino

alle impostazioni di fabbrica”.

Funzionalità dell’app

Mappa di pulizia

•Gestione multi-mappa

•Percorso di aspirazione e lavaggio in

tempo reale

•Zone di mappatura

•Modica delle mappe

Modalità di pulizia personalizzate

•Programmata

•Selezione di stanza

•Zona

•Zone vietate e pareti invisibili

•Personalizzata

•Accelerazione per tappeti

Cambio della modalità di pulizia

•Livelli di potenza di aspirazione

•Livelli di intensità di lavaggio

Informazioni sul robot

•Cronologia delle pulizie

•Livello della batteria

•Cura e manutenzione

Altre funzionalità

•Aggiornamento del rmware

•Regolazione del volume

•Selezione della lingua

•Modalità Non disturbare

•Supporto dell’Assistente vocale

le funzioni e i dettagli dell’app possono

Nota:

variare leggermente a causa del suo sviluppo e degli aggiornamenti continui.

Manutenzione ordinaria

Spazzola principale

Pulire ogni 2 settimane e sostituire ogni 6-12 mesi

C1-1—Coperchio della spazzola principale C1-2—Chiusure C1-3—Spazzola principale C1-4—Cappucci della spazzola principale C1-5—Cuscinetto della spazzola principale

C1-6—Capovolgere il robot e premere le

chiusure per rimuovere il coperchio della spazzola principale.

C1-7—Estrarre la spazzola principale e rimuovere

il cuscinetto della spazzola principale.

C1-8—Ruotare i cappucci della spazzola

principale nella direzione di sblocco indicata per rimuovere i cappucci.

C1-9—Rimuovere eventuali peli o sporco

impigliati attorno alla spazzola principale, reinstallare la spazzola principale e reinserire il coperchio della spazzola, assicurandosi di posizionare le linguette nelle fessure.

C1-10—Vericare che il coperchio della

spazzola principale sia stato installato correttamente. Dopo una corretta installazione, tutte e quattro le linguette devono essere nascoste.

Page 37

Note:

•La spazzola principale deve essere pulita con un panno umido e lasciata asciugare al riparo dalla luce solare diretta.

•Non utilizzare liquidi detergenti corrosivi o disinfettanti per pulire la spazzola principale.

Spazzola laterale

Pulire mensilmente e sostituire ogni 3-6 mesi

1. Svitare la vite della spazzola laterale.

2. Rimuovere e pulire la spazzola laterale.

Reinstallare la spazzola e serrare la vite.

Ruota omni-direzionale

Pulire come necessario

C3-1—Usare uno strumento, come un

piccolo cacciavite, per fare leva sull’asse ed estrarre la ruota.

la staa della ruota omni-direzionale non può

Nota:

essere rimossa.

C3-2—Sciacquare la ruota e l’asse con acqua

per rimuovere eventuali peli o sporco. Asciugare e reinstallare la ruota, premendola saldamente in posizione.

Ruote principali

Pulire mensilmente

Pulire le ruote principali con un panno morbido e asciutto.

Unità combinata cestino della polvere e serbatoio dell’acqua

Pulire settimanalmente e sostituire il ltro ogni 6-12 mesi

C5-1—Aprire il coperchio superiore del

robot ed estrarre l’unità.

C5-2—Rimuovere il ltro e svuotare il

cestino della polvere.

C5-3—Svuotare l’acqua inutilizzata dal

serbatoio dell’acqua.

C5-4—Riempire il cestino della polvere con

acqua pulita e agitare delicatamente. Quindi versare l’acqua sporca.

per prevenire il blocco, utilizzare solo acqua pulita

Nota:

senza liquido detergente.

C5-5—Sciacquare ripetutamente il ltro e

battere su di esso per rimuovere la maggiore quantità di sporco possibile.

non toccare la supercie del ltro con le mani,

Nota:

una spazzola o oggetti duri, per evitare potenziali danni.

C5-6—Lasciare asciugare completamente

il ltro per 24 ore, poi reinstallarlo.

acquistare un ltro aggiuntivo per alternarli, se

Nota:

necessario.

Panno di lavaggio

Pulire dopo ogni utilizzo e sostituire ogni 3-6 mesi

Rimuovere il panno di lavaggio dal suo aggancio. Pulire il panno di lavaggio e asciugarlo all’aria.

un panno di lavaggio sporco comprometterà i

Nota:

risultati del lavaggio. Pulirlo prima di utilizzarlo.

Sensori del robot

Pulire mensilmente

Utilizzare un panno morbido e asciutto per

stronare e pulire tutti i sensori, fra cui:

C7-1 – Rilevatore della stazione di ricarica C7-2 – Sensore di parete C7-3 – Quattro sensori di caduta

Zone dei contatti di ricarica

Pulire mensilmente

Utilizzare un panno morbido asciutto per

stronare i contatti di ricarica sulla stazione

di ricarica e sul robot.

Batteria

Il robot è dotato di una batteria ricaricabile agli ioni di litio ad alte prestazioni incorporata. Per mantenere le prestazioni della batteria, tenere carico il robot durante il normale utilizzo.

se il robot rimane inutilizzato per un lungo periodo,

Nota:

spegnerlo e caricarlo almeno ogni tre mesi per evitare danni alla batteria causati da una scarica eccessiva.

Parametri di base

Robot

Q380RRModello

Batteria

il numero di serie si trova su un adesivo sul fondo

Nota:

del robot.

Batteria agli ioni di litio

14,4 V/5200 mAh

Circa 4,7 kgPeso

20 VCC 1,2 AIngresso nominale

< 6 oreTempo di carica

Page 38

Errori e problemi comuni

Scansionare il codice QR sottostante per visualizzare errori e problemi comuni in francese, tedesco, italiano, spagnolo, polacco, norvegese e svedese.

Per assistenza post-vendita, inviare una

e-mail al team del servizio post-vendita: Assistenza Europa: support@roborock-eu.com Assistenza Australia: service@roborock.com.au

Page 39

Español

Roborock Q7 Max Manual del usuario del robot aspirador

Lea atentamente este manual del usuario con diagramas antes de utilizar el robot aspirador y consérvelo para sus futuras consultas.

Índice

40 Restricciones

41 Descripción general del producto

41 Instalación

43 Conexión a la aplicación

44 Instrucciones

45 Mantenimiento rutinario

47 Parámetros básicos

47 Errores y problemas comunes

Page 40

Restricciones

ADVERTENCIAS

•Para recargar la batería utilice únicamente la unidad de alimentación extraíble Roborock CDZ11RR, CDZ12RR, AED03HRR o AED04HRR

suministrada con este producto.

•No utilice el robot aspirador en superficies elevadas desprovistas de barreras, como suelos de altillos, terrazas abiertas o encima de muebles.

•Para evitar que el robot aspirador se atasque y cause daños en objetos de valor, retire del suelo los objetos y enseres ligeros y delicados (como

bolsas de plástico y jarrones) antes de comenzar a limpiar.

•No coloque objetos, niños ni mascotas sobre el robot aspirador, independientemente de si está en funcionamiento o no.

•El robot aspirador no debe pasar por encima de objetos candentes (p. ej., colillas de cigarrillos).

•No use el robot aspirador para recoger objetos rígidos o punzantes (p. ej., restos de objetos decorativos, vidrio o clavos).

•Antes de limpiarlo o realizar operaciones mantenimiento, el robot aspirador debe estar apagado y el enchufe desconectado de la toma de

corriente.

•Si va a mantener guardado el robot aspirador, cárguelo completamente antes y consérvelo apagado en un lugar fresco y seco. Recárguelo

al menos cada tres meses para evitar que la batería sufra daños por exceso de descarga.

Page 41

Descripción general del producto

Robot (vista superior)

—Encendido/Limpiar

•Mantener pulsado para encender y apagar el robot

•Pulsar para iniciar la limpieza

—Luz del indicador de estado

•Blanco: nivel de batería ≥ 20 %

•Rojo: nivel de batería < 20 %

•Pulsos de luz: cargando o arrancando

•Parpadeo de luz roja: error

—Limpieza localizada/bloqueo de niños

•Pulsar para limpiar zonas localizadas

•Mantener pulsado 3 segundos para activar y desactivar el bloqueo de niños

—Base de carga

•Pulsar para que regrese a la base

Nota:

Pulse cualquier botón para detener el robot

mientras está limpiando o volviendo a la base.

A1-1—Protector A1-2—Sensor de distancia láser (LiDAR) A1-3—Protector vertical A1-4—Localizador de base de carga

Robot (vista inferior)

A2-1—Sensor de pared A2-2—Sensores de desnivel

A2-3—Rueda omnidireccional A2-4—Contactos de carga A2-5—Cepillo lateral A2-6—Rueda principal A2-7—Cepillo principal A2-8—Pestillos de tapa del cepillo principal

Robot (tapa superior abierta)

A3-1—Luz del indicador de wi

•Apagado: wi deshabilitada

•Parpadeo lento: esperando conexión

•Parpadeo rápido: conectando

•Luz ja: wi conectada

A3-2—Restablecer sistema A3-3—Soporte de paño de fregado A3-4—Ranuras de ventilación

Unidad conjunta de depósito de polvo y depósito de agua

A4-1—Tapón de depósito de agua A4-2—Filtro de agua A4-3—Filtro lavable

Base de carga

A5-1—Indicador de encendido de la base

de carga

A5-2—Baliza de localización de la base de

carga A5-3—Contactos de carga A5-4—Conector de alimentación A5-5—Cepillos de electrodos

Cable de alimentación

Soporte de paño de fregado

A7-1—Ranura de paño de fregado A7-2—Soporte de paño de fregado A7-3—Pestillo de soporte de paño de fregado

Paño de fregado

A8-1—Paño de fregado A8-2—Almohadillas de velcro

Alfombrilla antihumedad

Instalación

Información importante

Page 42

1. Antes de limpiar, recoja los cables y objetos dispersos por el suelo y cambie de lugar cualquier objeto inestable, frágil, peligroso o de valor. El robot aspirador puede atascarse, enredarse con ellos o arrollarlos, causando lesiones personales o daños materiales.

2. Cuando use el robot aspirador en una zona elevada, utilice siempre una barrera física segura para evitar caídas accidentales que puedan ocasionar lesiones personales o daños materiales.

Nota:

Cuando utilice el robot aspirador por primera vez, sígalo durante toda su ruta de limpieza para observar qué problemas pueden surgir. El robot podrá limpiar por sí solo a partir de entonces.

Ubicar la base de carga

Coloque la base de carga contra la pared

sobre una supercie plana. Conecte el

cable de alimentación a la base de carga y recoja los cables que haya por el suelo. Para

garantizar una mejor experiencia de uso de

la aplicación móvil, coloque la base de carga

en una zona con buena cobertura wi.

B1-1 Más de 0,5 m (1,6 pies) B1-2 Más de 1,5 m (4,9 pies)

Notas:

•Deje libre al menos 0,5 m (1,6 pies) a cada lado de la base de carga y más de 1,5 m (4,9 pies) enfrente.

•Si el cable de alimentación cuelga hasta el suelo, el robot aspirador podría atraparlo y desconectar la base de carga.

•El indicador de la base de carga permanece encendido mientras le llega corriente y se apaga cuando el robot aspirador se está cargando.

•No coloque la base de carga en lugares expuestos a la luz solar de forma directa ni bloquee la baliza de localización, puede impedir que el robot aspirador regrese automáticamente a la base de carga.

Colocar la alfombrilla antihumedad

Una vez jada la base de carga en su

sitio, use un paño seco para limpiar la zona donde irá colocada la alfombrilla antihumedad. Retire la cobertura de la cinta de doble cara de la parte inferior de la alfombrilla antihumedad y péguela en el suelo, tal y como se muestra a continuación.

Notas:

•Use siempre la alfombrilla antihumedad en suelos de madera.

•La alfombrilla antihumedad se adhiere mejor a

supercies lisas.

•Cuando sea necesario, retire lentamente la cinta de doble cara para minimizar los residuos de pegamento.

Encender y cargar el robot aspirador

Mantenga pulsado el botón para encender el robot aspirador. Espere hasta que la luz del botón de encendido se ilumine y luego coloque el robot aspirador en la base de carga. El robot aspirador está equipado con una batería recargable

de iones de litio de alta eciencia. Para

conservar el rendimiento de la batería, manténgalo siempre cargado.

Nota:

Si el nivel de batería es bajo, puede que el robot aspirador no se encienda. En este caso, conéctelo directamente a la base de carga.

Fregado

Nota:

Para evitar que se acumule demasiada suciedad durante el primer uso, debe aspirar el suelo al menos tres veces antes de empezar a fregar.

B3-1— Extraer la unidad conjunta de depósito

de polvo y depósito de agua

Abra la tapa superior y extraiga la unidad.

B3-2—Llenar el depósito de agua

Retire el tapón del depósito de agua, llénelo de agua y luego ciérrelo bien.

Page 43

Notas:

•Para evitar que el robot se oxide o quede dañado, añada únicamente limpiadores de suelo de la marca Roborock en el depósito de agua.

•No use agua caliente. El depósito podría deformarse.

•Al rellenar el depósito de agua, gírelo 30 º para evitar

mojar el ltro.

B3-3—Reinstalar la unidad conjunta de

depósito de polvo y depósito de agua

Reinstale la unidad. Oirá un chasquido cuando encaje en su sitio.

B3-4—Instalar el paño de fregado

Humedezca el paño de fregado, escúrralo hasta que deje de gotear, introdúzcalo

a lo largo de la ranura de jación y fíjelo rmemente en su sitio.

Use exclusivamente el paño de fregado de Roborock.Nota:

B3-5— Instalar el soporte del paño de fregado

Deslice el soporte a lo largo de la parte inferior del robot. Oirá un chasquido cuando encaje en su posición.

Nota:

El paño de fregado debe limpiarse a los 60

minutos de uso para garantizar un ujo de agua

adecuado y una limpieza de calidad.

B3-6—Desmontar el soporte del paño de

fregado

Cuando el robot vuelva a la base después de limpiar, presione los pestillos de ambos lados y deslice el soporte del paño de fregado hacia atrás para retirarlo.

Notas:

•Limpie el paño de fregado después de cada uso y vacíe el agua residual del depósito de agua con regularidad.

•Desmonte el soporte del paño de fregado cuando no lo esté usando.

Conexión a la aplicación

El robot aspirador es compatible con las aplicaciones Roborock y Xiaomi Home. Escoja la que mejor se adapte a sus necesidades.

Descargar la aplicación

❶

Opción 1: busque "Roborock" en App Store o en Google Play, o escanee el código QR para descargar e instalar la aplicación.

Opción 2: busque "Xiaomi Home" en App Store o en Google Play o escanee el código QR para descargar e instalar la aplicación.

Restablecer la conexión wi

❷

1. Abra la tapa superior y busque el

indicador de wi.

2. Mantenga pulsados los botones y

hasta que suene la alerta de voz

"Restableciendo la conexión wi". El

restablecimiento se completa cuando el

indicador de wi parpadea lentamente.

El robot aspirador esperará entonces a

establecer una conexión.

Nota:

Si no puede conectarse al robot aspirador por

problemas con la conguración del router, porque haya

perdido la contraseña o por cualquier otro motivo,

restablezca la conexión wi y agregue el robot aspirador

como un nuevo dispositivo.

Agregar dispositivos

❸

Abra la aplicación Roborock y pulse el botón

"Buscar dispositivo" o abra la aplicación

Xiaomi Home y pulse en la esquina superior derecha sobre el icono "+". Siga las instrucciones para agregar el dispositivo.

Notas:

•Este proceso puede variar debido a las continuas

actualizaciones que experimenta la aplicación. Siga las

instrucciones que la aplicación le indique.

•Solo es compatible con redes wi de 2,4 GHz.

•Si el robot aspirador está esperando a establecer

una conexión durante más de 1 hora, el wi se

deshabilitará de forma automática. Para volver a

conectarse, deberá restablecer antes la conexión wi.

Page 44

Instrucciones

Encendido/apagado

Mantenga pulsado el botón para encender el robot aspirador. El indicador de encendido se iluminará y el robot entrará en modo de espera. Mantenga pulsado el botón

para apagar el robot aspirador y

completar el ciclo de limpieza.

Nota:

El robot aspirador no puede apagarse mientras

se está cargando.

Comenzar a limpiar

Pulse el botón para empezar a limpiar. El

robot aspirador planica la ruta de limpieza de acuerdo con su exploración de la

habitación. Divide cada habitación en zonas. Primero limpia los bordes de una zona y luego su interior, siguiendo un movimiento en zigzag. De esta manera, el robot recorre las zonas una a una limpiando su hogar de

forma eciente.

Zona 1 –

limpia

Zona 4 –

zona

Zona 2 – limpia

Zona 3 – limpiando

Notas:

•Para que el robot aspire y vuelva a la base de forma automática, encienda el robot cuando esté en la base. No mueva la base de sitio durante el proceso de fregado.

•No es posible comenzar a limpiar con un nivel de batería demasiado bajo. El robot aspirador debe cargarse antes de comenzar a limpiar.

•Si la limpieza de una zona se completa en menos de 10 minutos, el robot aspirador la volverá a limpiar una segunda vez.

•Si la batería se agota durante una sesión de limpieza, el robot aspirador volverá automáticamente a la base de carga. Una vez cargado, continuará la limpieza donde la dejó.

•Antes de comenzar tareas de fregado, asegúrese de que el paño de fregado está instalado correctamente.

Limpieza localizada

Pulse el botón para comenzar limpieza localizada.

Rango de limpieza: el robot limpia una supercie de 1,5 m (4,9 pies) x 1,5 m (4,9

pies) alrededor de sí mismo.

Nota:

Al terminar la limpieza localizada, el robot aspirador volverá automáticamente al punto de partida y entrará en modo de espera.

Pausa

Cuando el robot aspirador esté en funcionamiento, pulse cualquier botón para ponerlo en pausa. Luego pulse reanude la limpieza o la base de carga.

Nota:

Si coloca el robot aspirador en la base de forma manual mientras está en pausa, la sesión de limpieza en

curso se dará por nalizada.

para que

para que vuelva a

Suspensión

Si el robot aspirador permanece en pausa más de 10 minutos, entrará en modo de suspensión y el indicador de encendido parpadeará cada pocos segundos. Pulse cualquier botón para activarlo.

Notas:

•El robot aspirador no entrará en modo de suspensión mientras se esté cargando.

•El robot se apagará automáticamente tras permanecer en modo de suspensión más de 12 horas.

Modo DND (no molestar)

El periodo de DND predeterminado es de

22:00 a 08:00. Puede usar la aplicación para deshabilitar el modo DND o modicar el

periodo de DND. Cuando el modo DND está activado, el robot no reanuda la limpieza automáticamente, la luz del indicador de encendido se atenúa y el volumen de los mensajes de voz baja.

Bloqueo de niños

Mantenga pulsado el botón para habilitar o deshabilitar el bloqueo de niños. También se puede programar desde la aplicación. Una vez habilitado, cuando el robot aspirador esté parado, no responderá al pulsar los botones. Si el robot aspirador está limpiando o cargándose, se detendrá al pulsar cualquier botón.

Page 45

Carga

Después de limpiar, el robot aspirador volverá a la base automáticamente para recargarse. Si está en pausa, pulse

para que el robot aspirador vuelva a la base de carga. Mientras el robot aspirador se esté cargando, el indicador de encendido emitirá pulsos de luz.

Si el robot aspirador no puede encontrar la

Nota:

base de carga, volverá a la última posición de partida automáticamente. Coloque el robot aspirador en la base de carga manualmente para cargarlo.

Error

Si se produce un error, el indicador de encendido parpadeará en rojo y se reproducirá una alerta de voz. Consulte la sección “Errores y problemas comunes” para solucionar cualquier posible problema.

Notas:

•El robot aspirador entrará en modo de suspensión automáticamente tras permanecer en estado de error más de 10 minutos.

•Si coloca el robot aspirador en la base mientras está en estado de error, la sesión de limpieza en curso se

dará por nalizada.

Restablecer sistema

Si el robot aspirador no responde al pulsar los botones o no lo puede apagar, restablezca el sistema. Pulse el botón Restablecer y el robot se restablecerá automáticamente.

Una vez restablecido el sistema, las

Nota:

programaciones de limpiezas, los ajustes de wi, etc.

volverán a los valores de fábrica.

Restaurar ajustes de fábrica

Si el robot aspirador no funciona correctamente después de restablecer el sistema, enciéndalo. Mantenga pulsados el botón

y el botón Restablecer hasta oír el mensaje de voz "Restaurando ajustes de fábrica".

Funciones de la aplicación

Mapas de limpieza

•Gestión multimapa

•Ruta de aspirado y fregado en tiempo real

•Zonicación

•Edición de mapas

Personalizar modos de limpieza

•Limpieza programada

•Limpieza selectiva de habitaciones

•Por zonas

•Zonas restringidas y muros virtuales

•Personalizado

•Refuerzo para alfombras

Cambiar modo de limpieza

•Niveles de potencia de succión

•Niveles de intensidad de fregado

Información sobre el robot

•Historial de limpieza

•Nivel de batería

•Cuidado y mantenimiento

Más funciones

•Actualización de rmware

•Ajuste de volumen

•Selección de idioma

•Modo no molestar

•Asistente de voz

Las funciones y detalles de la aplicación pueden

Nota:

sufrir ligeras modicaciones debido a sus continuas

actualizaciones y adaptaciones.

Mantenimiento rutinario

Cepillo principal

Limpiar cada 2 semanas y sustituir cada 6-12 meses

C1-1—Tapa del cepillo principal C1-2—Pestillos C1-3—Cepillo principal C1-4—Tapones del cepillo principal C1-5—Cojinete del cepillo principal

C1-6—Dele la vuelta al robot y presione

los pestillos para retirar la tapa del cepillo principal.

C1-7—Extraiga el cepillo principal y retire el

cojinete del cepillo principal.

C1-8—Gire los tapones del cepillo principal

en la dirección de desbloqueo indicada para poder retirarlos.

C1-9—Retire la suciedad y los cabellos

enredados alrededor del cepillo principal, reinstale el cepillo principal,

Page 46

recoloque la tapa del cepillo y asegúrese de colocar las pestañas en las ranuras.

C1-10—Asegúrese de que la tapa

del cepillo principal se haya colocado correctamente. Una vez correctamente instalada, las cuatro pestañas deberían quedar ocultas.

Notas:

•Puede limpiar el cepillo principal con un paño húmedo. Déjelo secar al aire, alejado de la luz solar directa.

•No utilice desinfectantes ni limpiadores líquidos corrosivos para limpiar el cepillo principal.

Cepillo lateral

Limpiar cada mes y sustituir cada 3-6 meses

1. Desenrosque el tornillo del cepillo lateral.

2. Retire y limpie el cepillo lateral. Vuelva a

colocar el cepillo y apriete el tornillo.

Rueda omnidireccional

Limpiar cuando sea necesario

C3-1—Utilice un destornillador pequeño u

otra herramienta parecida para extraer

la rueda haciendo palanca en el eje.

Nota:

El soporte de la rueda omnidireccional no se

puede extraer.

C3-2—Enjuague el eje y la rueda con agua

para eliminar la suciedad y los cabellos atrapados. Seque y vuelva a montar presionando la rueda para encajarla perfectamente en su sitio.

Ruedas principales

Limpiar cada mes

Limpie las ruedas principales con un paño suave seco.

Unidad conjunta de depósito de polvo y depósito de agua

Limpiar cada semana y sustituir el ltro cada 6-12 meses

C5-1—Abra la tapa superior del robot

aspirador y extraiga la unidad.

C5-2—Extraiga el ltro y vacíe el depósito

de polvo.

C5-3—Vacíe el agua residual del depósito

de agua con regularidad.

C5-4—Llene el depósito de polvo de agua

limpia y agítelo suavemente. Vacíelo de agua sucia a continuación.

Para evitar posibles atascos, use solo agua limpia.

Nota:

No añada ningún tipo de limpiador líquido.

C5-5—Enjuague varias veces y golpee

suavemente el ltro para eliminar

toda la suciedad posible.

Para evitar posibles daños, no toque la supercie del

Nota:

ltro con las manos, con un cepillo ni con objetos duros.

C5-6—Deje secar el ltro durante 24 horas

o hasta que esté completamente seco antes de volver a instalarlo.

Si es necesario, compre un ltro adicional para

Nota:

alternar.

Paño de fregado

Limpiar después de cada uso y sustituir cada 3-6 meses

Retire el paño de fregado de su soporte. Limpie el paño de fregado y déjelo secar al aire.

Si el paño de fregado no está limpio, la limpieza

Nota:

perderá efectividad. Límpielo antes de usarlo.

Sensores del robot aspirador

Limpiar cada mes

Use un paño suave seco para limpiar todos

los sensores, incluyendo los siguientes:

C7-1—Localizador de base de carga C7-2—Sensor de pared C7-3—Cuatro sensores de desnivel

Zonas de contactos de carga

Limpiar cada mes

Use un trapo suave seco y suave para limpiar los contactos de carga de la base de carga y del robot aspirador.

Batería

El robot aspirador lleva integrada una batería

recargable de iones de litio de alta eciencia.

Para conservar el rendimiento de la batería, mantenga el robot aspirador siempre cargado en condiciones normales de uso.

Si no va a usar el robot aspirador durante un

Nota:

tiempo prolongado, apáguelo y recárguelo al menos cada tres meses para evitar que la batería sufra daños por estar descargada.

Page 47

Parámetros básicos

Robot

Q380RRModelo

Batería

El número de serie se encuentra en una pegatina

Nota:

en la parte inferior del robot aspirador.

Base de carga

Carga de batería

Batería de iones de litio

de 14,4 V/5200 mAh

4,7 kg aprox.Peso

20 VCC 1,2 AEntrada nominal

<6 horasTiempo de carga

CDZ11RR o CDZ12RRModelo

28 WPotencia nominal

100-240 V~Entrada nominal

20 VCC 1,2 ASalida nominal

50-60 HzFrecuencia nominal

Batería de iones de litio

de 14,4 V/5200 mAh

Errores y problemas comunes

Escanee el siguiente código QR para ver los Errores y Problemas comunes en francés, alemán, italiano, español, polaco, noruego y sueco.

Para servicios posventa, contacte con nuestro servicio de atención al cliente por

correo electrónico: Asistencia en Europa: support@roborock-eu.com Asistencia en Australia: service@roborock.com.au

Page 48

Polski

Roborock Q7 Max

Instrukcja obsługi robota odkurzającego

Przed użyciem produktu należy uważnie przeczytać tę instrukcję oraz zapoznać się ze schematami. Instrukcję należy zachować do późniejszego użycia.

Spis treści

49 Ograniczenia

50 Opis produktu

50 Instalacja

52 Podłączanie do aplikacji

52 Instrukcje

54 Rutynowa konserwacja

55 Podstawowe parametry

55 Błędy i typowe problemy

Page 49

Ograniczenia

OSTRZEŻENIE

•Do ładowania akumulatora należy używać wyłącznie odłączanego zasilacza roborock CDZ11RR, CDZ12RR, AED03HRR lub AED04HRR

dostarczanego z tym produktem.

•Nie należy używać tego produktu na podwyższonych powierzchniach bez barier, takich jak podłoga na strychu, odkryty taras czy górna

powierzchnia mebli.

•Aby uniknąć zablokowania produktu i uszkodzenia wartościowych przedmiotów, przed rozpoczęciem odkurzania należy usunąć z podłogi

lekkie rzeczy (takie jak plastikowe torby) i delikatne przedmioty (takie jak wazony).

•Nie należy umieszczać na produkcie żadnych obiektów (w tym dzieci i zwierząt domowych), niezależnie od tego, czy jest on używany czy nie.

•Nie należy używać produktu na palących się przedmiotach (np. niedopałkach papierosów).

•Nie należy używać produktu do odkurzania twardych lub ostrych przedmiotów (takich jak odpady dekoracyjne, szkło i gwoździe).

•Przed przystąpieniem do czyszczenia lub konserwacji produktu należy go wyłączyć i wyjąć wtyczkę z gniazdka.

•W przypadku przechowywania robota należy go całkowicie naładować i wyłączyć, a następnie umieścić go w chłodnym i suchym miejscu. Aby

zapobiec nadmiernemu rozładowaniu akumulatora, należy go ładować co najmniej co trzy miesiące.

Page 50

Opis produktu

Robot (widok z góry)

—Moc/czyszczenie

•Naciśnij i przytrzymaj, aby włączyć

lub wyłączyć robota

•Naciśnij, aby rozpocząć czyszczenie

—Kontrolka statusu

•Biała: poziom naładowania ≥20%

•Czerwona: poziom naładowania <20%

•Pulsująca: ładowanie lub uruchamianie w toku

•Migająca czerwona: błąd

—Odkurzanie punktowe / blokada

przed dziećmi

•Naciśnij, aby odkurzać punktowo

•Naciśnij i przytrzymaj przez 3

sekundy, aby włączyć/wyłączyć blokadę przed dziećmi

—Stacja dokująca

•Naciśnij, aby robot wrócił do stacji

dokującej

Uwaga:

naciśnij dowolny przycisk, aby zatrzymać robota

podczas sprzątania lub zjazdu do stacji dokującej.

A1-1—Zderzak A1-2—Czujnik LiDAR A1-3—Zderzak pionowy

A1-4—Lokalizator stacji dokującej

Robot (widok z dołu)

A2-1—Czujnik ściany

A2-2—Czujniki krawędzi A2-3—Kółko wielokierunkowe A2-4—Styki ładujące

A2-5—Szczotka boczna

A2-6—Kółko główne A2-7—Szczotka główna A2-8—Zatrzaski pokrywy szczotki głównej

Robot (górna pokrywa otwarta)

A3-1—Kontrolka WiFi

•Wył.: WiFi wyłączone

•Miga powoli: oczekiwanie na

połączenie

•Miga szybko: łączenie

•Świeci światłem ciągłym: połączono

z WiFi

A3-2—Resetowanie systemu

A3-3—Mocowanie ściereczki mopa

A3-4—Odpowietrzanie

Zespół pojemnika na kurz

i zbiornika wody COMBO

A4-1—Ogranicznik zbiornika wody A4-2—Filtr wody A4-3—Filtr zmywalny

Stacja dokująca

A5-1—Kontrolka zasilania stacji dokującej A5-2—Nadajnik lokalizacyjny stacji dokującej A5-3—Styki ładujące

A5-4—Gniazdo zasilania A5-5—Szczotki elektrodowe

Przewód zasilający

Mocowanie ściereczki mopa

A7-1—Szczelina na ściereczkę mopa A7-2—Mocowanie ściereczki mopa A7-3—Zatrzask do mocowania ściereczki

mopa

Ściereczka mopa

A8-1—Ściereczka mopa A8-2—Haczyk i podkładki z rzepami

Mata wodoodporna

Instalacja

Ważne informacje

Page 51

1. Usuń z podłogi przewody i luźne przedmioty oraz przenieś wszelkie

niestabilne, delikatne, cenne lub niebezpieczne przedmioty, aby zapobiec

obrażeniom ciała lub uszkodzeniu mienia w wyniku wciągnięcia, uderzenia lub

przewrócenia przez robota.

2. W przypadku użycia robota na pewnej wysokości należy zawsze używać bezpiecznej bariery zycznej zapobiegającej przypadkowemu upadkowi urządzenia, który mógłby skutkować obrażeniami ciała

lub uszkodzeniem mienia.

Uwaga:

przy pierwszym użyciu robota należy śledzić go na całej trasie odkurzania i zwracać uwagę na potencjalne problemy. Robot będzie w stanie samodzielnie odkurzać po kolejnym uruchomieniu.

Ustawienie stacji dokującej

Ustaw stację ładującą na równej powierzchni tak, aby przylegała płasko do ściany. Podłącz przewód zasilający do stacji dokującej i uporządkuj przewody leżące na podłodze. Aby zapewnić lepszą obsługę aplikacji mobilnej, umieść stację ładującą w miejscu o dobrym zasięgu WiFi.

B1-1 Ponad 0,5 m (1,6 ft) B1-2 Ponad 1,5 m (4,9 ft)

Uwaga:

•Pozostaw co najmniej 0,5 m wolnej przestrzeni z obu

stron i ponad 1,5 m przed stacją dokującą.

•Jeśli przewód zasilający będzie zwisał pionowo do

podłogi, może zostać chwycony przez robota, co spowoduje odłączenie stacji dokującej.

•Kontrolka stacji dokującej jest włączona, gdy stacja

dokująca jest pod napięciem, a wyłączona, gdy robot jest ładowany.

•Nie umieszczać stacji dokującej w miejscach, które

są bezpośrednio wystawione na działanie promieni słonecznych, ani nie blokować nadajnika lokalizacyjnego. W przeciwnym razie robot może nie być w stanie automatycznie powrócić do stacji dokującej.

Mocowanie maty wodoodpornej

Po ustawieniu stacji dokującej wyczyść suchą szmatką miejsce, w którym będzie znajdować się mata wodoodporna. Oderwij dwustronną taśmę ze spodu maty wodoodpornej i przyklej matę do podłogi, jak pokazano poniżej.

Uwaga:

•Na podłogach drewnianych należy zawsze kłaść matę

wodoodporną.

•Matę wodoodporną najlepiej umieścić na gładkiej powierzchni.

•W razie potrzeby powoli ściągaj dwustronną taśmę

samoprzylepną tak, aby nie zostawiać resztek kleju.

Włączanie i ładowanie robota

Naciśnij i przytrzymaj przycisk , aby włączyć robota. Po zaświeceniu kontrolki zasilania umieść robota w stacji dokującej w celu naładowania. Aby utrzymać wysokie parametry pracy baterii litowo-jonowego, należy utrzymywać robota w stanie naładowania.

robot może się nie włączyć, jeśli poziom

Uwaga:

naładowania baterii jest niski. W takim przypadku należy umieścić robota bezpośrednio w stacji dokującej w celu naładowania.

Mycie mopem

aby zapobiec nadmiernemu gromadzeniu się

Uwaga:

brudu podczas pierwszego użycia, podłogi powinny zostać odkurzone co najmniej trzy razy przed pierwszym

cyklem mycia mopem.

B3-1—Wyjmowanie zespołu pojemnika na

kurz i zbiornika wody COMBO

Otwórz górną pokrywę i wyciągnij zespół.

B3-2—Napełnianie zbiornika na wodę

Wyjmij korek zbiornika na wodę, napełnij zbiornik, a następnie szczelnie go zamknij.

Uwaga:

•Aby zapobiec korozji lub uszkodzeniu robota, do

zbiornika na wodę wlewaj wyłącznie środek do czyszczenia podłóg marki Roborock.

•Nie używaj gorącej wody, ponieważ może to

spowodować deformację zbiornika.

•Przy napełnianiu zbiornika wodą odchyl go o 30°, aby

nie zalać ltra.

Page 52

B3-3—Ponowne zakładanie zespołu pojem-

nika na kurz i zbiornika wody COMBO

Załóż zespół COMBO z powrotem. Prawidłowe założenie jest potwierdzone kliknięciem.

B3-4—Zakładanie ściereczki do mopa

Zamocz ściereczkę mopa i wykręć ją, aż przestanie kapać woda, po czym przesuń ją wzdłuż szczeliny mocującej i przyklej mocno w położeniu.

używaj wyłącznie oryginalnych ściereczek mopa

Uwaga:

Roborock.

B3-5—Zakładanie uchwytu mopa

Przesuń uchwyt do przodu wzdłuż dolnej części robota, aż zatrzaśnie się na swoim

miejscu.

Uwaga:

po 60 minutach pracy z mopem oczyść ściereczkę

mopa, aby utrzymać przepływ wody i jakość mycia.

B3-6—Zdejmowanie uchwytu mopa

Po zakończonym cyklu odkurzania, gdy robot powróci do stacji dokującej, naciśnij zatrzaski po jego obu stronach i pociągnij uchwyt mopa do tyłu, aby ściągnąć mop.

Uwaga:

•Po każdym użyciu wypłucz ściereczkę mopa i wylej

wodę pozostałą w zbiorniku.

•Zdejmij uchwyt mopa, kiedy robot nie pracuje.

Podłączanie do aplikacji

Ten robot obsługuje aplikacje Roborock i Xiaomi Home. Wybierz aplikację, która

najlepiej odpowiada Twoim potrzebom.

Pobierz aplikację

❶

Opcja 1: wyszukaj zwrot „Roborock” w App Store lub Google Play lub zeskanuj poniższy kod QR, aby pobrać i zainstalować aplikację.

Opcja 2: wyszukaj „Xiaomi Home” w App Store lub Google Play lub zeskanuj poniższy kod QR, aby pobrać i zainstalować aplikację.

Zresetuj WiFi

❷

1. Otwórz górną pokrywę i znajdź kontrolkę WiFi.

2. Naciśnij i przytrzymaj przyciski

i ,

dopóki nie usłyszysz ostrzeżenia głosowego „Resetowanie WiFi”. Reset jest zakończony, gdy kontrolka WiFi zacznie powoli migać. Robot będzie wtedy czekał na ustanowienie połączenia.

jeśli nie możesz połączyć się z robotem

Uwaga:

z powodu konguracji routera, zapomnianego hasła lub z jakiegokolwiek innego powodu, zresetuj WiFi i dodaj swojego robota jako nowe urządzenie.

Dodaj urządzenie

❸

Otwórz aplikację Roborock, wybierz „Szukaj urządzenia” lub otwórz aplikację Xiaomi Home, wybierz „+” w prawym górnym rogu i dodaj urządzenie zgodnie z instrukcjami w aplikacji.

Uwaga:

•Rzeczywisty proces może się różnić z powodu ciągłych

aktualizacji aplikacji. Postępuj zgodnie z instrukcjami

podawanymi w aplikacji.

•Obsługiwana jest tylko sieć WiFi 2,4 GHz.

•Jeśli robot czeka dłużej niż 1 godzinę na połączenie,

funkcja WiFi zostanie automatycznie wyłączona. W przypadku konieczności ponownego połączenia należy zresetować WiFi przed kontynuowaniem.

Instrukcje

Włączanie/wyłączanie

Naciśnij i przytrzymaj przycisk , aby włączyć robota. Włączy się kontrolka zasilania, a robot przejdzie w tryb gotowości. Naciśnij

i przytrzymaj przycisk

i zakończyć cykl odkurzania.

robota nie można wyłączyć podczas ładowania.Uwaga:

Rozpoczęcie odkurzania

Naciśnij przycisk , aby rozpocząć odkurzanie. Robot zaplanuje swoją trasę na

podstawie skanu pomieszczenia. Dzieli on

pomieszczenie na strefy, przemieszczając

, aby wyłączyć robota

Page 53

się najpierw po jej krawędziach, a następnie zygzakiem wewnątrz niej. W ten sposób robot czyści wszystkie strefy po kolei, efektywnie sprzątając pomieszczenia.

Strefa 1 –

odkurzona

Strefa 4 –

następna

strefa

Uwaga:

•Aby umożliwić robotowi automatyczne odkurzanie

i powrót do stacji dokującej, uruchom robota ze stacji dokującej. Nie przemieszczaj stacji dokującej podczas używania mopa.

•Odkurzanie nie może zostać rozpoczęte, jeśli poziom

naładowania akumulatora jest zbyt niski. Przed rozpoczęciem sprzątania należy naładować robota.

•Jeśli sprzątanie zostanie zakończone w ciągu 10 minut,

obszar zostanie wysprzątany dwukrotnie.

•Jeśli podczas sprzątania bateria rozładuje się, robot

automatycznie powróci do stacji dokującej. Po naładowaniu baterii robot będzie kontynuował pracę od miejsca, w którym ją przerwał.

•Przed rozpoczęciem pracy z mopem upewnij się, że

ściereczka mopa jest poprawnie założona.

Strefa 2 – odkurzona

Strefa 3 – w toku

Odkurzanie punktowe

Naciśnij przycisk , aby rozpocząć odkurzanie

punktowe.

Zakres odkurzania: robot odkurza

kwadratowy obszar o wymiarach 1,5 m (4,9 ft) × 1,5 m (4,9 ft).

po odkurzaniu punktowym robot automatycznie

Uwaga:

powróci do punktu początkowego i przejdzie w tryb gotowości.

Wstrzymanie (PAUSE)

W razie potrzeby naciśnij dowolny przycisk, aby wstrzymać pracę robota. Naciśnij

przycisk przycisk

, aby wznowić odkurzanie, lub

, aby odesłać go z powrotem do

stacji dokującej.

Uwaga:

umieszczenie robota w trybie PAUSE w stacji

dokującej kończy aktualny cykl czyszczenia.

Czuwanie

Jeśli praca robota zostanie wstrzymana na

ponad 10 minut, robot przejdzie w tryb

czuwania, a jego kontrolka zasilania będzie migać co kilka sekund. Naciśnij dowolny przycisk, aby uaktywnić robota.

Uwaga:

•Robot przechodzi w stan czuwania podczas ładowania.

•Robot wyłączy się automatycznie, jeśli zostanie

pozostawiony w trybie czuwania przez dłużej niż 12

godzin.

Tryb DND

Domyślny czas uruchomienia trybu „Nie przeszkadzać” (ang. Do Not Disturb, DND) to okres pomiędzy godziną 22.00 a 8.00. Aby zablokować lub zmodykować funkcję trybu DND, użyj aplikacji. Kiedy tryb DND jest aktywny, robot nie będzie automatycznie wznawiał czyszczenia, wskaźnik zasilania będzie przyciemniony, a głośność komunikatów głosowych będzie zmniejszona.

Blokada przed dziećmi

Naciśnij i przytrzymaj przycisk , aby włączyć/wyłączyć blokadę przed dziećmi. Opcję tę można także ustawić za pomocą

aplikacji. Po jej uruchomieniu robot nie

będzie reagował na naciskanie żadnych przycisków, gdy nie pracuje. Naciśnij dowolny przycisk, aby zatrzymać robota podczas sprzątania lub dokowania.

Ładowanie

Po odkurzeniu robot automatycznie powróci

do stacji dokującej w celu naładowania baterii. W trybie PAUSE naciśnij przycisk

aby wysłać robota z powrotem do stacji dokującej. Podczas ładowania robota kontrolka zasilania będzie migać.

jeśli robot nie będzie mógł znaleźć stacji

Uwaga:

dokującej, automatycznie powróci do miejsca, w którym został włączony. Umieść robota w stacji dokującej ręcznie, aby go naładować.

Błąd

Jeśli wystąpi błąd, kontrolka zasilania będzie migać na czerwono i powstanie alarm głosowy. Rozwiązania – patrz rozdział „Błędy

i typowe problemy”.

Uwaga:

•Robot automatycznie wejdzie w tryb czuwania, jeśli

pozostanie w stanie błędu przez ponad 10 minut.

•Umieszczenie nieprawidłowo działającego robota

w stacji dokującej przerywa aktualne sprzątanie.

Reset systemu

Jeśli robot nie reaguje na naciśnięcie przycisku

Page 54

lub nie można go wyłączyć, zresetuj system. Naciśnij przycisk resetu, aby automatycznie zresetować robota.

Uwaga: po zresetowaniu systemu zaplanowane cykle

odkurzania, ustawienia WiFi itp. zostaną przywrócone do ustawień fabrycznych.

Przywracanie ustawień fabrycznych

Jeśli robot nie działa poprawnie po zresetowaniu systemu, należy go włączyć. Naciśnij i przytrzymaj przycisk

oraz „Reset”, dopóki nie usłyszysz komunikatu głosowego „Przywracanie ustawień fabrycznych”.

Funkcje aplikacji

Mapa sprzątania

•Zarządzanie wieloma mapami

•Droga odkurzania i mycia mopem w czasie rzeczywistym

•Podział mapy na strefy

•Edycja mapy

Niestandardowe tryby sprzątania

•Zaplanowany

•Wybrane pomieszczenie

•Strefa

•Wykryto strefę zakazaną lub wirtualną ścianę.

•Indywidualny

•Większa siła ssania na dywanie

Przełącznik trybów sprzątania

•Poziomy mocy ssania

•Poziomy intensywności pracy z mopem

Informacje o robocie

•Historia cykli sprzątania

•Poziom naładowania baterii

•Pielęgnacja i konserwacja

Więcej funkcji

•Aktualizacja oprogramowania

•Regulacja głośności

•Wybór języka

•Tryb „Nie przeszkadzać”

•Pomoc asystenta głosowego

funkcje i szczegóły aplikacji mogą różnić się

Uwaga:

z powodu jej ciągłego rozwoju i aktualizacji.

Rutynowa konserwacja

Szczotka główna

Czyść co 2 tygodnie i wymieniaj co 6–12 miesięcy

C1-1—Pokrywa szczotki głównej

C1-2—Zatrzaski

C1-3—Szczotka główna C1-4—Nasadki szczotki głównej C1-5—Łożysko szczotki głównej

C1-6—Odwróć robota i naciśnij zatrzaski,

aby zdjąć pokrywę szczotki głównej.

C1-7—Wyjmij główną szczotkę, a następnie

jej łożysko.

C1-8—Obróć nasadki szczotki głównej

w kierunku odblokowania i zdejmij je.

C1-9—Usuń wszelkie włosy i brud zaplątany wokół

głównej szczotki, ponownie zainstaluj

szczotkę i załóż jej osłonę. Pamiętaj o

umieszczeniu zaczepów w szczelinach.

C1-10—Sprawdź, czy osłona szczotki głównej

jest zamontowana prawidłowo. Przy prawidłowym założeniu wszystkie 4 zaczepy są schowane.

Uwaga:

•Szczotkę główną należy przetrzeć mokrą szmatką

i pozostawić do wyschnięcia z dala od bezpośredniego działania promieni słonecznych.

•Do czyszczenia szczotki głównej nie należy używać

żrących detergentów ani środków dezynfekcyjnych.

Szczotka boczna

Czyść co miesiąc i wymieniaj co 3–6 miesięcy

1. Odkręć śrubę szczotki bocznej.

2. Wyjmij i oczyść szczotkę boczną. Ponownie

zainstaluj szczotkę i dokręć śrubę.

Kółko wielokierunkowe

Czyść zgodnie z potrzebą

C3-1—Użyj narzędzia (np. małego śrubokręta),

aby podważyć oś i zdjąć kółko.

wspornika kółka wielokierunkowego nie można

Uwaga:

zdejmować.

C3-2—Wypłucz kółko i oś wodą, aby usunąć

wszystkie włosy i zabrudzenia. Wysusz i ponownie zamocuj kółko, mocno wciskając je na miejsce.

Kółka główne

Czyść co miesiąc

Kółka główne czyść za pomocą miękkiej

suchej szmatki.

Page 55

Zespół pojemnika na kurz

i zbiornika wody COMBO

Czyść co tydzień; wymieniaj ltr co 6–12 miesięcy

C5-1—Otwórz górną pokrywę robota

i wyjmij pojemnik na kurz.

C5-2—Zdejmij ltr i opróżnij pojemnik na kurz. C5-3—Usuń resztki wody ze zbiornika. C5-4—Napełnij pojemnik na kurz czystą

wodą i delikatnie potrząśnij. Następnie wylej brudną wodę.

aby zapobiec zatkaniu, należy używać wyłącznie

Uwaga:

czystej wody bez żadnego detergentu.

C5-5—Kilkakrotnie przepłucz i postukaj w ltr,

aby usunąć jak najwięcej zanieczyszczeń.

nie dotykaj powierzchni ltra rękami, szczotką

Uwaga:

ani twardymi przedmiotami, aby uniknąć potencjalnych uszkodzeń.

C5-6—Przed ponownym zainstalowaniem

ltra odczekaj 24 godziny na jego całkowite wyschnięcie.

dokup dodatkowy ltr i w razie potrzeby stosuj

Uwaga:

go zamiennie.

Ściereczka mopa

Czyść po każdym użyciu i wymieniaj co 3–6 miesięcy

Ściągnij ściereczkę mopa z uchwytu. Oczyść ściereczkę mopa i wysusz na powietrzu.

brudna ściereczka pogarsza jakość czyszczenia.

Uwaga:

Przed użyciem wypłucz ją.

Czujniki robota

Użyj miękkiej, suchej szmatki, aby wytrzeć i wyczyścić wszystkie czujniki, w tym:

Czyść co miesiąc

C7-1—Lokalizator stacji dokującej C7-2—Czujnik ściany C7-3—4 czujniki krawędzi

Obszary styków ładujących

Czyść co miesiąc

Użyj miękkiej, suchej szmatki do wytarcia styków ładujących w stacji dokującej i robocie.

Bateria

Robot jest wyposażony we wbudowaną, wysokowydajną baterię litowo-jonową. Aby utrzymać wysoką wydajność baterii, podczas normalnego użytkowania należy utrzymywać robota w stanie naładowania.

jeśli robot nie będzie używany przez dłuższy

Uwaga:

czas, należy go wyłączyć i doładowywać co najmniej co trzy miesiące, aby uniknąć uszkodzenia baterii w wyniku nadmiernego rozładowania.

Podstawowe parametry

Robot

Q380RRModel

Bateria

numer seryjny znajduje się na naklejce

Uwaga:

umieszczonej na spodzie robota.

14,4 V / 5200 mAh bateria litowo-jonowa

Około 4,7 kgMasa

20 V DC, 1,2 AZasilanie znamionowe

< 6 godz.Czas ładowania

Stacja dokująca

CDZ11RR lub CDZ12RRModel

28 WMoc znamionowa

100–240 V~Zasilanie znamionowe

Znamionowe

parametry wyjściowe

Częstotliwość

znamionowa

Bateria

20 V DC, 1,2 A

50–60 Hz

14,4 V / 5200 mAh bateria litowo-jonowa

Błędy i typowe problemy

Zeskanuj poniższy kod QR, aby wyświetlić błędy i częste problemy w języku francuskim, niemieckim, włoskim, hiszpańskim, polskim,

norweskim oraz szwedzkim.

Aby uzyskać wsparcie serwisowe, zapraszamy do kontaktu przez e-mail: Serwis w Europie: support@roborock-eu.com Serwis w Australii: service@roborock.com.au

Page 56

Norsk

Roborock Q7 Max Brukerhåndbok for robotstøvsuger

Les denne brukerhåndboken med diagrammer nøye før du tar dette

produktet i bruk, og oppbevar den tilgjengelig for senere bruk.

Innhold

57 Restriksjoner

58 Produktoversikt

58 Installasjon

60 Koble til appen

60 Instruksjoner

62 Rutinemessig vedlikehold

63 Grunnparametere

63 Vanlige feil

Page 57

Restriksjoner

ADVARSEL

•Med henblikk på å lade batteriet, bruk bare den avtakbare forsyningsenheten roborock CDZ11RR, CDZ12RR, AED03HRR eller AED04HRR

som er levert sammen med dette produktet.

•Ikke bruk dette produktet på opphøyde flater uten barrierer, som gulvet på et loft, en terrasse som er åpen i enden eller på møbler.

•For å unngå at produktet blokkeres og for å unngå skade på verdisaker, fjern lette gjenstander (som plastposer) og skjøre gjenstander (som

vaser) fra gulvet før det gjøres rent.

•Ikke sett noen gjenstand (eller barn og kjæledyr) på produktet, enten det er i bruk eller ikke.

•Ikke bruk produktet på brennende gjenstander (som sigarettstumper).

•Ikke bruk produktet til å rengjøre harde eller skarpe gjenstander (som dekoravfall, glass og spikre).

•Produktet må slås av og støpselet trekkes ut fra strømuttaket før rengjøring eller vedlikehold av produktet.

•Hvis roboten skal settes i oppbevaring, lad den helt og slå den av før den settes på et kjølig, tørt sted. Lad på nytt minst hver tredje måned

for å unngå at batteriet overlades.

Page 58

Produktoversikt

Robot (sett ovenfra)

– Slå på/rengjør

•Trykk og hold inne for å slå roboten på/av

•Trykk for å starte rengjøring

– Indikatorlys for status

•Hvit: Batterinivå ≥ 20 %

•Rød: Batterinivå < 20 %

•Pulsering: Lade eller starte opp

•Blinker rødt: Feil

—Flekkrengjøring/barnesikring

•Trykk for ekkrengjøring

•Trykk og hold inne i tre sekunder for å slå på/av barnesikringen

—Ladestasjon

•Trykk for å sende tilbake til ladestasjonen

Merk:

Trykk på hvilken som helst knapp for å stoppe

roboten under rengjøring eller på ladestasjonen.

A1-1—Støtfanger A1-2—LiDAR-sensor A1-3—Vertikal støtfanger A1-4—Lokalisator for ladestasjon

Robot – (sett nedenfra)

A2-1—Veggsensor A2-2—Kantsensorer A2-3—Rundtstrålende hjul A2-4—Ladekontakter

A2-5—Sidebørste A2-6—Hovedhjul A2-7—Hovedbørste A2-8—Deksellåser for hovedbørste

Robot (åpne øvre deksel)

A3-1—Indikatorlys for trådløst nettverk (WiFi)

•Av: Trådløst nettverk deaktivert

•Blinker langsomt: Venter på tilkobling

•Blinker hurtig: Kobler til

•Lyser kontinuerlig: Det trådløse nettverket er tilkoblet

A3-2—Tilbakestill systemet A3-3—Moppeklutfeste A3-4—Luftehull

Kombienhet for støvbeholder og vanntank

A4-1—Vanntankstopper

A4-2—Vannlter A4-3—Vaskbart lter

Ladestasjon

A5-1—Strømindikator for ladestasjon A5-2—Lys på ladestasjon A5-3—Ladekontakter A5-4—Strømkontakt A5-5—Elektrodebørster

Strømkabel

Moppeklutfeste

A7-1—Spor for moppeklut A7-2—Moppeklutfeste A7-3—Lås for moppeklutfeste

Moppeklut

A8-1—Moppeklut A8-2—Krok- og sløyfeputer

Fuktsikker matte

Installasjon

Viktig informasjon

Page 59

1. Rydd sammen kabler og løse gjenstander

fra gulvet og ytt på ustabile, skjøre eller

farlige skjøre for å unngå personlig skade eller skade på eiendom som følge av at ting vikles

inn, trees av eller slås over ende av roboten.

2. Når roboten brukes i et opphøyet område, bruk alltid en sikker fysisk barriere for å unngå utilsiktede fall som kan resultere i personlig skade eller skade på eiendom.

Merk:

Når roboten brukes for første gang, følg den gjennom hele rengjøringsbanen og se etter potensielle problemer. Roboten kan rense seg selv til senere bruk.

Plasser ladestasjonen

Hold ladestasjonen på et plant underlag,

att mot en vegg. Koble strømkabelen til

ladestasjonen og hold orden i kabler på gulvet. For å sikre bedre brukeropplevelse

av mobilappen, sett ladestasjonen på et sted med god trådløst nettverksdekning.

B1 – 1 Mer enn 0,5 m B1 – 2 Mer enn 1,5 m

Merknader:

•Sørg for minst 0,5 m klaring på hver side, og mer enn 1,5 m foran ladestasjonen.

•Hvis strømkabelen henger vertikalt mot bakken, kan den hektes opp av roboten slik at ladestasjonen kobles fra.

•Ladestasjonsindikatoren er på når ladestasjonen får tilført strøm, og er av når roboten lades.

•Ikke sett ladestasjonen på steder som er direkte utsatt for sollys eller steng ikke for varsellampen på stedet. Ellers vil roboten kanskje ikke kunne gå automatisk tilbake til ladestasjonen.

Fest den fuktsikre matten

Etter å ha satt ladestasjonen på plass, bruk en tørr klut til å rengjøre området der den fuktsikre matten skal være. Trekk av den dobbeltsidige teipen nederst på den fuktsikre matten, og fest matten på gulvet som vist nedenfor.

Merknader:

•Plasser alltid den fuktsikre matten på tregulv.

•Den fuktsikre matten fester seg best til glatte

overater.

•Trekk den dobbeltsidige teipen langsomt av når nødvendig for å redusere rester av lim.

Slå på roboten og lad den

Trykk og hold inne -knappen for å slå på roboten. Når strømlampen lyser, sett roboten i ladestasjonen for å lade den. Sørg for å holde roboten ladet for å opprettholde ytelsen til det oppladbare litium-ionbatteriet med høy ytelse.

Merk:

Roboten vil kanskje ikke kunne slås på når batteriet er lavt. Sett i så fall roboten direkte på ladestasjonen for lading.

Mopping

Merk:

For å unngå overødig ansamling av smuss første

gang du bruker moppen, skal gulv støvsuges minst tre ganger før moppesyklusen.

B3-1—Fjern den kombinerte

støvbeholderen og vanntanken

Åpne det øvre dekselet, og ta ut enheten.

B3-2—Fyll vanntanken

Fjern vanntankstopperen, fyll tanken med vann og lukk godt.

Merknader:

•For å hindre korrosjon eller skade, bruk kun Roborockmerket gulvrengjøringsmiddel i vanntanken.

•Ikke bruk varmt vann, da dette kan føre til at tanken blir deformert.

•Når vanntanken fylles, skal den tiltes 30° for å unngå

at lteret blir vått.

B3-3—Reinstaller den kombinerte

støvbeholderen og vanntanken

Installer enheten på nytt. Den klikker på plass.

B3-4—Installer moppekluten

Fukt moppekluten, og vri den opp til den slutter å dryppe. Dra den deretter langs festesporet før den settes godt på plass.

Bruk bare den osielle moppekluten fra Roborock.Merk:

B3-5—Installer moppefestet

Trekk festet forover langs bunnen av roboten til den klikker på plass.

Merk:

Rengjør moppekluten etter 60 minutter med

mopping for å opprettholde vannyten og kvaliteten på

rengjøringen.

Page 60

B3-6—Fjern moppefestet

Når roboten kommer tilbake til ladestasjonen etter rengjøring, trykk på låsene på begge sider og skyv braketten til moppefestet bakover for å fjerne den.

Merknader:

•Vask for moppekluten etter hver gangs bruk, og tøm vanntanken regelmessig for ubrukt vann.

•Fjern moppefestet når du ikke mopper.

Koble til appen

Denne roboten støtter appene Roborock og Ziaomi Home. Velg den som passer best for dine behov.

Last ned appen

❶

Alternativ 1: Søk etter «Roborock» i App Store eller Google Play, eller skann QRkoden for å laste ned og installere appen.

Alternativ 2: Søk etter «Xiaomi Home» i App Store eller Google Play, eller skann QRkoden for å laste ned og installere appen.

Tilbakestill det trådløse

❷

nettverket

1. Åpne det øvre dekselet og nn indikatoren

for trådløst nettverk.

2. Trykk og hold inne - og -knappen til

du hører stemmevarselet «Resetting WiFi»

(dvs. tilbakestill det trådløse nettverket). Tilbakestillingen er fullført når indikatoren for trådløst nettverk blinker langsomt. Roboten venter deretter på tilkobling.

Merk:

Hvis ikke du kan koble til roboten på grunn av

kongurasjonen på ruteren din, et glemt passord eller

annen årsak, tilbakestill det trådløse nettverket og legg til roboten som en ny enhet.

Legg til enhet

❸

Åpne Roborock-appen, trykk på «Søk etter enhet»-knappen, eller åpne Xiaomi Homeappen, trykk på «+» i øvre høyre hjørne og legg til enheten som instruert i appen.

Merknader:

•Den faktiske prosessen kan variere som følge av pågående oppdateringer av appen. Følg instruksjonene som er gitt i appen.

•Kun 2,4 GHz WiFi støttes.

•Hvis roboten venter i mer enn en time på tilkobling,

deaktiveres det trådløse nettverket automatisk. Hvis du vil koble til på nytt, tilbakestill det trådløse nettverket før du fortsetter.

Instruksjoner

På/av

Trykk og hold inne -knappen for å slå på roboten. Strømindikatoren slås på og roboten går i standby-modus. Trykk og hold inne

-knappen for å slå av roboten og

avslutte rengjøringssyklusen.

Merk:

Roboten kan ikke slås av når den lades.

Starte rengjøring

Trykk på -knappen for å starte rengjøring. Roboten planlegger ruten sin i samsvar med skanningen av rommet. Den deler et rom i soner, trekker først ut sonekanter, og fyller deretter sonen i et sikksakkmønster. På denne måten rengjør roboten alle soner

én etter én, og rengjør huset eektivt.

Sone 1 –

Rengjort

Sone 4 –

Neste sone

Sone 2 – Rengjort

Sone 3 – Pågår

Page 61

Merknader:

•For å la roboten automatisk støvsuge og gå tilbake til ladestasjonen, start roboten fra ladestasjonen. Ikke

ytt ladestasjonen i løpet av vaskingen.

•Rengjøring kan ikke starte hvis batterinivået er for lavt. Lad roboten før rengjøring startes.

•Hvis rengjøring fullføres innen ti minutter, rengjøres området to ganger.

•Hvis batteriet blir lavt under rengjøringssyklusen, vil roboten automatisk gå tilbake til ladestasjonen. Etter lading vil roboten fortsette der den slapp.

•Før du starter hver en moppejobb, påse at moppekluten er riktig installert.

Flekkrengjøring

Trykk på -knappen for å starte

ekkrengjøring. Rengjøringsområde: Roboten renser et kvadratisk område på 1,5 m x 1,5 m sentrert

rundt seg selv.

Etter ekkrengjøring går roboten automatisk

Merk:

tilbake til utgangspunktet og går i Standby-modus.

Pause

Når roboten er i gang, trykk på en vilkårlig knapp for å sette den på pause, trykk på

-knappen for å gjenoppta rengjøringen, trykk på

-knappen for å sende den tilbake

til ladestasjonen.

Merk:

Gjeldende rengjøring avsluttes når en robot som

er satt på pause settes på ladestasjonen manuelt.

Sleep (Sove-modus)

Hvis roboten er satt på pause i over 10 minutter, går den i dvale, og strømindikatoren vil blinke med noen

sekunders mellomrom. Trykk på en hvilken som helst knapp for å vekke roboten.

Merknader:

•Roboten går ikke i sovemodus når den lades.

•Roboten slås automatisk av hvis den blir stående i sovemodus i mer enn 12 timer.

DND-modus

Standard ikke forstyrr (DND)-periode er fra

22:00 til 08:00. Du kan bruke appen til å

deaktivere DND-modus eller endre DNDperioden. Når DND-modus er aktivert, vil ikke roboten gjenoppta oppryddingen automatisk, strømindikatorlyset dempes, og volumet på talemeldingene vil senkes.

Barnesikring

Trykk og hold inne -knappen for å aktivere/ deaktivere barnesikringen. Du kan også innstille dette i appen. Når den er aktivert, vil ikke roboten reagere på knappetrykk når den står stille. Når roboten er i ferd med å rengjøre eller gå til ladestasjon, trykk på hvilken som helst knapp for å stoppe den.

Lader

Etter rengjøring vil roboten automatisk gå tilbake til ladestasjonen for å lade. I pausemodus, trykk på sende roboten tilbake til ladestasjonen. Strømindikatoren blinker når roboten lades.

Hvis roboten ikke nner ladestasjonen, vil den

Merk:

automatisk gå tilbake til startstedet. Sett roboten i ladestasjonen manuelt for å lade igjen.

-knappen for å

Feil

Hvis en feil oppstår, blinker strømindikatoren rødt og en talemelding høres. Se «Vanlige feil» for løsninger.

Merknader:

•Roboten går automatisk i dvale hvis den blir stående i en funksjonsfeil tilstand i over 10 minutter.

•Gjeldende rengjøring avsluttes når en robot som er satt på pause settes på ladestasjonen manuelt.

Systemtilbakestilling

Tilbakestill systemet hvis roboten ikke reagerer på trykk på knappen eller ikke kan slås av. Trykk på Reset-knappen, og roboten tilbakestilles automatisk.

Etter tilbakestilling av systemet vil

Merk:

planlagt rengjøring, WiFi osv. bli gjenopprettet til

fabrikkinnstillingene.

Tilbakestille fabrikkinnstillinger

Slå på roboten hvis den ikke fungerer riktig etter tilbakestilling av systemet. Trykk og hold inne

-knappen og trykk samtidig på Tilbakestill-knappen til du hører talemeldingen "Restoring factory settings" (dvs. tilbakestill til fabrikkinnstillinger).

App-funksjoner

Rengjøringskart

•Multikart-administrasjon

•Rute for støvsuging og mopping i sanntid

•Kartsoning

•Kartredigering

Page 62

Egendenerte rengjøringsmoduser

•Planlagt

•Selektivt rom

•Sone

•No-Go-soner og usynlige vegger

•Egendenert

•Carpet Boost (Teppeboost)

Bryter rengjøringsmodus

•Sugekraftnivåer

•Nivåer for moppestyrke

Robotinformasjon

•Rengjøringshistorikk

•Batterinivå

•Stell og vedlikehold

Flere funksjoner

•Oppdateringer av fastvare

•Volumjustering

•Språkvalg

•Do Not Disturb (Ikke forstyrr) modus

•Støtte med taleassistent

Funksjoner og detaljer i appen kan variere noe på

Merk:

grunn av kontinuerlig apputvikling og oppdateringer.

Rutinemessig vedlikehold

Hovedbørste

Rengjør annenhver uke, og skift ut hver 6. til 12. måned

C1-1—Hovedbørstedeksel

C1-2—Lås C1-3—Hovedbørste C1-4—Hetter til hovedbørste C1-5—Lager til hovedbørste

C1-6—Snu roboten og trykk på låsene for

å fjerne dekselet til hovedbørsten.

C1-7—Trekk ut hovedbørsten og fjern

lageret til hovedbørsten.

C1-8—Roter hettene til hovedbørsten i den

angitte opplåsingsretningen for å fjerne hettene.

C1-9—Fjern hår eller smuss som har

samlet seg rundt hovedbørsten, installer hovedbørsten på nytt, og sett dekselet til børsten tilbake på plass. Påse at tappene plasseres i hullene.

C1-10—Påse at dekselet til hovedbørsten

er satt godt på. Ved riktig installasjon skal

alle re tappene være skjult.

Merknader:

•Hovedbørsten bør tørkes av med en våt klut og tørkes vekk fra direkte sollys.

•Ikke bruk etsende rengjøringsvæsker eller desinfeksjonsmidler for å rengjøre hovedbørsten.

Sidebørste

Rengjør månedlig og skift ut hver 3. til 6. måned

1. Skru opp sidebørstens skrue.

2. Fjern og rengjør sidebørsten. Installer

børsten og stram skruen.

Rundstrålende hjul

Rengjør etter behov

C3-1—Bruk et verktøy, for eksempel en liten

skrutrekker, til å lirke ut akselen og ta ut hjulet.

Merk:

Braketten til det rundstrålende hjulet kan ikke tas ut.

C3-2—Skyll av hjulet og akselen med vann

for å fjerne hår og smuss. Tørk av hjulet og fest det igjen, og trykk det godt på plass.

Hovedhjul

Rengjør månedlig

Rengjør hovedhjulene med en myk, tørr klut.

Kombienhet for støvbeholder og vanntank

Rengjør ukentlig, og skift lteret hver 6. til 12. måned

C5-1—Åpne toppdekselet på roboten og ta

ut støvbeholderen.

C5-2—Fjern lteret og tøm støvbeholderen. C5-3—Tøm tanken for ubrukt vann. C5-4—Fyll støvbeholderen med rent vann,

og rist den forsiktig. Tøm deretter ut det skitne vannet.

Bruk bare rent vann uten rengjøringsmiddel for

Merk:

å unngå blokkering.

C5-5—Skyll lteret gjentatte ganger, og kakk

på det for å fjerne så mye smuss som mulig.

For å unngå potensiell skade skal ikke overaten

Merk:

av lteret berøres med hendene, en børste eller harde

gjenstander.

Page 63

C5-6—La filteret tørke godt i 24 timer og

sett det på plass igjen.

Kjøp et ekstra lter, og bytt mellom dem om

Merk:

nødvendig.

Moppeklut

Rengjør etter hver gangs bruk, og skift ut hver 3. til 6. måned

Fjern moppekluten fra moppefestet. Rengjør moppekluten, og la den lufttørke.

En skitten mopp vil påvirke moppeytelsen.

Merk:

Rengjør den før bruk.

Robotsensorer

Rengjør månedlig

Bruk en myk, tørr klut og rengjør alle sensorer, inkludert:

C7-1—Ladestasjonlokalisator C7-2—Veggsensor C7-3—Fire kantsensorer

Ladekontaktområder

Rengjør månedlig

Bruk en myk, tørr klut til å tørke av

ladekontaktene på ladestasjonen og roboten.

Batteri

Roboten er utstyrt med et integrert oppladbart, litium-ionbatteri med høy ytelse. Hold roboten ladet for å beholde batteriytelse under normal bruk.

Hvis roboten ikke skal brukes over lang

Merk:

tidsperiode, slå den av og lad minst hver tredje måned for å unngå skade på batteriet som følge av overutlading.

Grunnparametere

Robot

Q380RRModell

Batteri

Serienummeret står på et klistremerke på

Merk:

undersiden av roboten.

Ladestasjon

Ladebatteri

14,4 V / 5200 mAh litiumionbatteri

Ca. 4,7 kgVekt

20 VDC 1,2 ANominell inngang

< 6 timerLadetid

CDZ11RR eller CDZ12RRModell

28 WNominell eekt

100–240 V~Nominell inngang

20 VDC 1,2 ANominell utgang

50–60 HzNominell frekvens

14,4 V / 5200 mAh litiumionbatteri

Vanlige feil

Skann QR-koden nedenfor for å se feil og kommentarer om problemer på fransk, tysk, italiensk, spansk, polsk, norsk og svensk.

For kundeservice, send en e-post til

kundeservicen vår: I Europa: support@roborock-eu.com I Australia: service@roborock.com.au

Page 64

Svenska

Roborock Q7 Max Användarhandbok för Robotdammsugare

Läs denna handbok med diagram noga innan du använder produkten och ha den i tryggt förvar inför framtida bruk.

Innehåll

65 Begränsningar

66 Produktöversikt

66 Installation

68 Anslut till appen

68 Instruktioner

70 Rutinunderhåll

71 Grundläggande parametrar

71 Fel och vanliga problem

Page 65

Begränsningar

VARNING

•För uppladdning av batteriet ska du enbart använda den avtagbara försörjningsenheten Roborock CDZ11RR, CDZ12RR, AED03HRR eller AED04HRR som medföljer denna produkt.

•Använd inte produkten på upphöjda ytor utan barriärer som t.ex. golvet på ett loft, en terrass utan avgränsning eller ovanpå möbler.

•Förhindra att produkten blockeras och undvik skador på värdefulla föremål genom att ta bort lätta föremål (t.ex. plastpåsar) och ömtåliga

objekt (t.ex. vaser) från golvet före städningen.

•Placera ingenting (inklusive barn och husdjur) på produkten, oavsett om den är i drift eller inte.

•Använd inte produkten för brinnande föremål (t.ex. cigarettfimpar).

•Använd inte produkten för att rengöra hårda eller vassa föremål (t.ex. dekorationsavfall, glas och spikar).

•Produkten måste vara avstängd och stickkontakten måste dras ut ur vägguttaget innan du rengör eller underhåller produkten.

•Inför en längre tids förvaring ska du ladda roboten helt och stänga av den innan den placeras på en sval och torr plats. Ladda upp den minst var tredje månad för att förhindra att batteriet laddas ur för mycket.

Page 66

Produktöversikt

Robot (ovanifrån)

– På/Rengör

•Tryck och håll inne för att sätta på/ stänga av

•Tryck för att starta rengöring.

– Statusindikatorlampa

•Vit: Batterinivå ≥ 20 %

•Röd: Batterinivå < 20 %

•Pulserande: Laddar eller startar

•Blinkar rött: Fel

—Zonrengöring/barnlås

•Tryck för att zonrengöra

•Tryck och håll inne i 3 sekunder för att stänga av/slå på barnlåset

—Laddningsstation

•Tryck för att återgå till laddningsstationen

Anteckning:

när den rengör eller är på väg till laddningsstationen.

A1-1—Stötfångare A1-2—LiDAR-sensor A1-3—Vertikal stötfångare A1-4—Stationslokaliserare

A2-1—Väggsensor A2-2—Trappsensorer A2-3—Omnihjul A2-4—Laddningskontakter

Tryck på valfri knapp för att pausa roboten

Robot (underifrån)

A2-5—Sidoborste A2-6—Huvudhjul A2-7—Huvudborste A2-8—Spärr till huvudborstens lock

Robot (övre lucka öppen)

A3-1—WiFi-indikatorlampa

•Av: WiFi inaktiverad

•Blinkar långsamt: Inväntar anslutning

•Blinkar snabbt: Ansluter

•Fast sken: WiFi ansluten

A3-2—Systemåterställning A3-3—Moppduksfäste A3-4—Luftventil

Dammbehållare och vattentank

A4-1—Propp till vattentank

A4-2—Vattenlter A4-3—Tvättbart lter

Laddningsstation

A5-1—

Strömindikator till laddningsstation

A5-2—Lokaliseringssändare för

laddningsstation A5-3—Laddningskontakter A5-4—Eluttag A5-5—Elektrodborstar

Elkabel

Moppduksfäste

A7-1—Moppduksskåra

A7-2—Moppduksfäste A7-3—Lås till moppduksfäste

Moppduk

A8-1—Moppduk A8-2—Kardborreband

Fuktsäker matta

Installation

Viktig information

Page 67

1. Rensa kablar och lösa föremål från golvet

och ytta alla instabila, ömtåliga, värdefulla

eller farliga föremål för att förhindra personeller sakskador till följd av föremål som

trasslat in sig, träats av eller välts omkull av

roboten.

2. När roboten används på ett upphöjt område måste alltid en säker fysisk barriär användas för att förhindra oavsiktliga fall som kan leda till personskada eller skada på föremål.

Anteckning:

du följa den under hela städningsprocessen och vara uppmärksam på eventuella problem. I fortsättningen kommer roboten att kunna städa själv.

När roboten används för första gången ska

Placering av laddningsstationen

Ställ laddningsstationen på en plan yta, rakt mot en vägg. Anslut elkabeln till laddningsstationen

och rensa bort kablar från golvet. För att säkerställa en bättre användarupplevelse med mobilappen, ska laddningsstationen placeras på

ett område med god WiFi-täckning.

B1-1 Mer än 0,5 m (1,6ft) B1-2 Mer än 1,5 m (4,9ft)

Anteckningar:

•Lämna minst 0,5 m utrymme på varje sida och mer än 1,5 m framför laddningsstationen.

•Om elkabeln hänger vertikalt utmed golvet riskerar den att haka fast i roboten, vilket medför att laddningsstationen kopplas ur.

•Laddningsstationens indikator är på när laddningsstationen är strömförsörjd och av när roboten laddas.

•Placera inte laddningsstationen på platser som

exponeras direkt för solsken eller blockera inte

lokaliseringssändaren. Det kan förhindra robotens automatiska återgång till laddningsstationen.

Fäst den fuktsäkra mattan

Efter att ha xerat laddningsstationen på

plats, använd en torr trasa för att rengöra området där den fuktsäkra mattan kommer att placeras. Ta av den dubbelsidiga tejpen på undersidan av den fuktsäkra mattan och fäst den på golvet, som visas nedan.

Anteckningar:

•Placera alltid den fuktsäkra mattan på trägolv.

•Den fuktsäkra mattan fäster bäst på släta ytor.

•För att minska klisterrester ska den dubbelsidiga, självhäftande tejpen vid behov dras av långsamt.

Sätt på och ladda roboten

Tryck in och håll in -knappen för att sätta på roboten. När strömlampan tänds ska

den placeras på laddningsstationen för laddning. För att upprätthålla prestandan hos det återuppladdningsbara paketet med

högeektivt litium-jon-batteri ska roboten

hållas uppladdad.

Anteckning:

när batteriet är lågt. Ställ i så fall roboten direkt på laddningsstationen för att laddas.

Anteckning:

smuts under första användning bör golven dammsugas minst tre gånger innan de moppas.

Roboten kan eventuellt inte sättas på

Moppa

För att förhindra överdriven ansamling av

B3-1—ta av dammbehållare och

vattentankenheten

Öppna det övre locket och ta ut enheten.

B3-2—Fyll vattentanken

Ta ut proppen ur vattentanken, fyll den med vatten och stäng den ordentligt.

Anteckningar:

•För att förhindra korrosion eller skada, använd endast Roborock-märkta golvrengöringsmedel i vattentanken.

•Använd inte varmt vatten eftersom detta kan göra att tanken deformeras.

•När du fyller vattentanken ska du luta den 30° för att

undvika att blöta ner ltret.

B3-3—återinstallera dammbehållare och

vattentankenehten

Återinstallera enheten. Den klickar på plats.

B3-4—Installera moppduken

Blöt ner moppduken och vrid ur den tills

den slutar att droppa. Dra den sedan längs fästskåran innan du fäster den.

Anteckning:

från Roborock.

Använd endast den ociella moppduken

Page 68

B3-5—Montera moppfästet

För fästet framåt på undersidan av roboten till den klickar på plats.

Anteckning:

moppning för att upprätthålla vattenöde och

rengöringskvalitet.

Rengör moppduken efter 60 minuters

B3-6—Ta bort moppfästet

När roboten återvänder till dockningsstationen efter rengöring, tryck på spärrarna på båda sidor och skjut moppfästet bakåt för att ta bort det.

Anteckningar:

•Tvätta moppduken efter varje användning och töm regelbundet vattentanken på oanvänt vatten.

•Ta bort moppfästet när du inte moppar.

Anslut till appen

Denna robot stöder både Roborock- och Xiaomi Home-appen. Välj den som bäst motsvarar dina behov.

Hämta appen

❶

Alternativ 1: Sök ”Roborock” i App Store eller Google Play eller skanna QR-koden för att ladda ner och installera appen.

Alternativ 2: Sök ”Xiaomi Home” i App Store eller Google Play eller skanna QR-koden för att ladda ner och installera appen.

Återställ WiFi

❷

1. Öppna det övre locket och leta upp

WiFi-indikatorn.

2. Tryck in och håll kvar knapparna och tills du hör röstmeddelandet "Återställer

WiFi". Återställningen är slutförd när WiFi-

indikatorn blinkar långsamt. Roboten kommer därefter att invänta en anslutning.

Anteckning:

grund av din routerkongurering, ett glömt lösenord eller av någon annan anledning, ska du återställa WiFi:n

och lägga till din robot som en ny enhet.

❸

Om du inte kan ansluta till roboten på

Lägg till enhet

Öppna Roborock-appen, tryck på knappen "Sök efter enhet" eller öppna Xiaomi Homeappen, tryck på "+" i det övre högra hörnet och lägg till enheten enligt instruktionerna i appen.

Anteckningar:

•Den faktiska processen kan variera på grund av pågående app-uppdateringar. Följ instruktionerna som visas i appen.

•Endast 2,4 GHz WiFi stöds.

•Om roboten väntar i mer än 1 timme på anslutning,

kommer WiFi att inaktiveras automatiskt. Om du behöver ansluta på nytt, ska du återställa WiFi:n innan

du fortsätter.

Instruktioner

Av/på

Tryck in och håll in -knappen för att sätta på roboten. Strömindikatorn sätts på och roboten övergår i standby-läge. Tryck in och håll in

-knappen för att stänga av roboten

och avsluta rengöringscykeln.

Anteckning:

Starta städning

Tryck på -knappen för att sätta igång städningen. Roboten planerar sin rengöringsväg baserat på den skanning den gör av rummet. Den delar in ett rum i zoner, ritar först upp kanterna och städar sedan av zonen i ett sicksackmönster. På så sätt rengör roboten alla zoner en efter en och

städar eektivt huset.

Roboten kan inte stängas av när den laddas.

Page 69

Zon 1 –

Städad

Zon 4 –

Nästa zon

Anteckningar:

•För att roboten ska kunna dammsuga automatiskt och återgå till laddningsstationen, starta roboten från laddningsstationen. Flytta inte laddingsstationen under moppning.

•Städning kan inte påbörjas om batterinivån är alltför låg. Låt roboten bli uppladdad innan du sätter igång städningen.

•Om städningen slutförs på mindre än 10 minuter kommer området att städas två gånger.

•Om batteriet tar slut under rengöringscykeln kommer roboten automatiskt att återgå till laddningsstationen. Efter laddning kommer roboten att fortsätta där den slutade.

•Innan du påbörjar varje moppning, se till att moppduken har monterats korrekt.

Zon 2 – Städad

Zon 3 – Arbete pågår

Punktrengöring

Tryck på -knappen för att sätta igång punktrengöring.

Rengöringsområde: Roboten rengör ett kvadratiskt område på 1,5 m x 1,5 m

centrerat runt roboten.

Anteckning:

automatiskt att återgå till startpunkten och övergå i Standby-läge.

Efter punktrengöring kommer roboten

Paus

När roboten är igång, tryck på valfri knapp för att pausa den, tryck på återuppta rengöringen, tryck på

-knappen för att

-knappen

för att skicka tillbaka den till laddningsstationen.

Anteckning:

robot på laddningsstationen kommer den pågående städningen att avslutas.

Om du manuellt placerar en pausad

Viloläge

Om roboten är pausad i mer än 10 minuter kommer den att övergå till vilo-läge och strömindikatorn blinkar var femte sekund. Tryck på valfri knapp för att väcka den.

Anteckningar:

•Roboten övergår inte i vilo-läge när den laddas.

•Roboten stängs av automatiskt om den lämnas i viloläge i över 12 timmar.

DND-läge

Standard stör ej läge (Do Not Disturb; DND)

är från kl. 22.00 till kl. 8.00. Du kan använda

appen för att inaktivera DND-läget eller ändra DND-tid. När DND-läget är aktiverat kommer roboten inte automatiskt att återuppta rengöring, strömindikatorlampan dämpas och volymen på röstmeddelandena sänks.

Barnlås

Tryck och håll inne -knappen för att aktivera/inaktivera barnlåset. Du kan även ställa in det i appen. När det är aktiverat

reagerar roboten inte på knapptryckningar när den står stilla. När roboten städar eller återgår till laddningsstationen, tryck på valfri knapp för att stoppa den.

Uppladdning

Efter rengöring återgår roboten automatiskt till laddningsstationen för att ladda. I pausläge, tryck på

-knappen för att skicka tillbaka roboten till dockningsstationen. Strömindikatorn pulserar när roboten laddas.

Anteckning:

kommer den automatiskt att återgå till sin startplats. Placera roboten manuellt på laddningsstationen för återuppladdning.

Om roboten inte hittar laddningsstationen

Fel

Om ett fel inträar, blinkar strömindikatorn

i rött och en röstvarning ljuder. Se ”Fel och vanliga problem” för lösningar.

Anteckningar:

•Roboten övergår automatiskt till vilo-läge om den lämnas i en felstatus i mer än 10 minuter.

•Om du manuellt placerar en robot i felstatus på laddningsstationen avslutas den pågående städningen.

Systemåterställning

Om roboten inte reagerar på knapptryck eller inte kan stängas av, ska du återställa systemet. Tryck på återställningsknappen så återställs roboten automatiskt.

Anteckning:

återställs schemalagd rengöring, WiFi osv. till

fabriksinställningarna.

Efter återställning av systemet

Page 70

Återställ fabriksinställningar

Om roboten inte fungerar efter en systemåterställning ska du slå på den. Tryck och håll inne

-knappen och tryck samtidigt på knappen för återställning tills du hör röstsignalen ”Återställer fabriksinställnigar”.

App-funktioner

Städkarta

•Hantering av era kartor

•Ruttövervakning i realtid för dammsugning och moppning

•Karta zonindelning

•Kartredigering

Anpassade städlägen

•Schemalagd

•Selektivt rum

•Zon

•Förbjudet område eller osynlig vägg

•Anpassa

•Mattboost

Växla städläge

•Sugeektnivåer

•Moppintensitetsnivåer

Robotinformation

•Rengöringshistorik

•Batterinivå

•Skötsel och underhåll

Fler funktioner

•Uppdatering av rmware

•Volymjustering

•Språkval

•Stör inte (DND)-läge

•Röstassistentstöd

Anteckning:

kan variera något på grund av den kontinuerliga apputvecklingen och uppdateringar.

Funktioner och detaljer för appen

Rutinunderhåll

Huvudborste

Rengör varannan vecka och byt ut en gång i halvåret

eller en gång om året

C1-1—Huvudborstskydd C1-2—Spärrar C1-3—Huvudborste C1-4—Huvudborsthylsor C1-5—Huvudborstlager

C1-6—Vänd på roboten och tryck på spärrarna

för att ta bort huvudborshylsan.

C1-7—Dra ut huvudborsten och ta bort

huvudborstlagret.

C1-8—Vrid huvudborstens hylsor i den

angivna upplåsningsriktningen för att ta bort hylsorna.

C1-9—Avlägsna eventuellt hår och smuts

kring huvudborsten, återinstallera huvudborsten och sätt tillbaka borshylsan, och se till att placera

ikarna i fästena.

C1-10—Kontrollera att huvudborstskyddet

sitter rätt. Alla ikar bör vara dolda

om den är korrekt installerad.

Anteckningar:

•Huvudborsten bör torkas av med en våt trasa och lämnas att torka borta från direkt solljus.

•Använd inte frätande rengöringsmedel eller desinfektionsmedel för att rengöra huvudborsten.

Sidoborste

Rengör varje månad och byt ut var tredje till var sjätte månad

1. Skruva loss sidoborstskruven.

2. Ta bort och rengör sidoborsten. Sätt

tillbaka borsten och dra åt skruven.

Omnihjul

Rengör efter behov

C3-1—Använd ett verktyg, till exempel en

liten skruvmejsel, för att bända ut

axeln och ta ut hjulet.

Anteckning:

Fästet till omnihjulet kan inte tas bort.

C3-2—Skölj hjulet och axeln med vatten för

att avlägsna hår eller smuts. Torka och sätt tillbaka hjulet genom att trycka det stadigt på plats.

Huvudhjul

Rengör varje månad

Rengör huvudhjulen med en mjuk, torr trasa.

Dammbehållare- och vattentanksenhet

Rengör varje vecka och ersätt ltret var 6-12 månader

Page 71

C5-1—Öppna topplocket på roboten och ta

ut dammbehållaren.

C5-2—Ta bort ltren och töm sedan

dammbehållaren.

C5-3—Töm oanvänt vatten från vattentanken. C5-4—Fyll dammbehållaren med rent vatten

och skaka försiktigt. Häll sedan ut det smutsiga vattnet.

Anteckning:

använda rent vatten utan rengöringsmedel.

Förhindra blockering genom att endast

C5-5—Skölj ltret era gånger och knacka

på det för att ta bort så mycket smuts som möjligt.

Anteckning:

borste eller hårda föremål för att undvika potentiell skada.

Vidrör inte lterytan med händerna, en

C5-6—Låt ltret torka ordentligt i 24 timmar

och sätt tillbaka det.

Köp ett extra lter att byta med om det behövs. Anteckning:

C7-2—Väggsensor C7-3—Fyra trappsensorer

Ladda kontaktområden

Rengör varje månad

Använd en mjuk, torr duk för att torka laddningskontakterna på laddningsstationen och roboten.

Batteri

Roboten är försedd med ett inbyggt återuppladdningsbart paket med

högeektivt litium-jon-batteri. För att

upprätthålla batteriprestandan ska roboten hållas laddad under normal användning.

Anteckning:

längre period, ska den stängas av och laddas minst var tredje månad för att undvika batteriskada till följd av urladdning.

Om roboten inte ska användas under en

Laddningsstation

CDZ11RR eller CDZ12RRModell

28 WAngiven märkeekt

100-240 V~Angiven märkeekt

20 VDC 1,2 AAngiven uteekt

50–60 HzAngiven frekvens

Laddar batteri

14,4 V/5200 mAh litiumjonbatteri

Fel och vanliga problem

Skanna QR-koden nedan för att visa Fel och Vanliga problem på franska, tyska, italienska, spanska, polska, norska och svenska.

Moppduk

Rengör efter varje användning och byt ut var tredje till

var sjätte månad

Ta bort moppduken från moppfästet. Rengör moppduken och låt den lufttorka.

Anteckning:

moppningsprestandan. Rengör före användning.

En smutsig mopp kommer att påverka

Robotsensorer

Rengör varje månad

Använd en mjuk, torr duk för att torka och

rengöra alla sensorer, inklusive:

C7-1—Stationslokaliserare

Grundläggande parametrar

Robot

Q380RRModell

Batteri

Anteckning:

robotens undersida.

Serienumret nns på ett klistermärke på

14,4 V/5200mAh litiumjonbatteri

Ca 4,7 kgVikt

20 VDC 1,2 AAngiven märkeekt

< 6 timmarLaddningstid

För att få kundservice efter ditt köp kan du skicka ett e-postmeddelande till vårt

kundservice-team: Kundservice i Europa: support@roborock-eu.com Kundservice i Australien: service@roborock.com.au

Page 72

Robotic Vacuum Cleaner

Product Model: Q380RR Manufacturer: Beijing Roborock Technology Co., Ltd. Address of Manufacturer: Floor 6, Suite 6016, 6017, 6018, Building C, Kangjian Baosheng Plaza, No.8 Heiquan Road, Haidian District, Beijing, P.R. China

For more product information, visit our website: www.roborock.com For after-sales support, email our after-sales service team: Europe Support: support@roborock-eu.com Australia Support: service@roborock.com.au

Xiaomi Q380RR User manual [EN]

Specifications and Main Features

Frequently Asked Questions

User Manual
