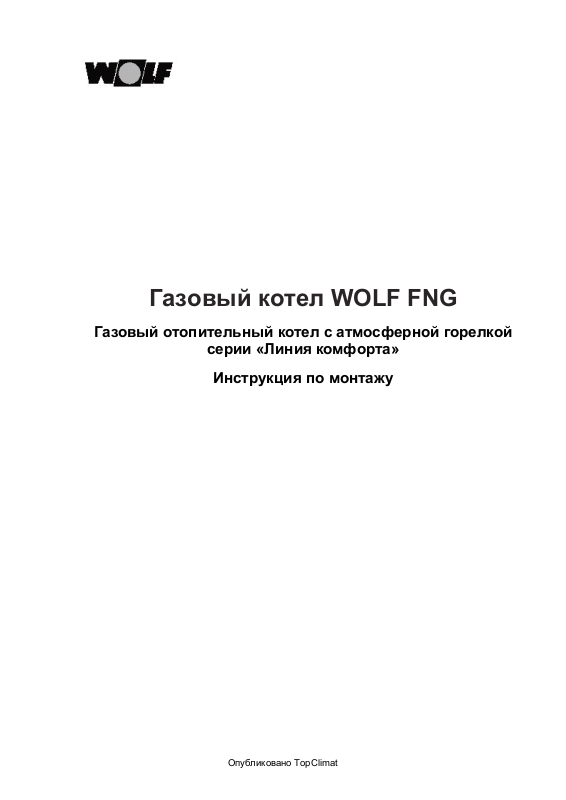

Газовый котел WOLF FNG

Газовый отопительный котел с атмосферной горелкой серии «Линия комфорта»

Инструкция по монтажу

Опубликовано TopClimat

Содержание

Содержание ............................................................................

Ñòð.

Указания по технике безопасности ...............................................

3

Нормы и предписания ....................................................................

4

Газовыйотопительныйкотелсатмосфернойгорелкой ...............

5

Руководство по монтажу ...............................................................

6

Монтаж ...........................................................................................

7

Установка котла на цоколе ............................................................

8

Монтажбойлераизвысоколегированнойстали ...........................

9

Установкакотланабойлере ...................................................

10-11

Системасоединений ....................................................................

12

Подключениеводы .......................................................................

13

Заполнениеисливводы ...............................................................

14

Подключение газа и трубы отходящих газов .............................

15

Подключениепитания ..................................................................

16

Комбинированныйгазовыйклапан .............................................

17

Переоснащениекотладляэкспл.сдругимивидамигаза ...........

18

Вводвэксплуатацию ....................................................................

19

Технические характеристики и габаритные размеры ...........

20-23

Техобслуживание ........................................................................

24

Устранениенеисправностей .......................................................

25

Опубликовано TopClimat

2

Указания по технике безопасности

Общие сведения Перед проведением работ по монтажу, вводу в эксплуатацию или техобслуживанию, обслуживающий персонал должен прочитать данную инструкцию.

Необходимо соблюдать все параметры, указанные в данной инструкции.

При нарушении инструкции по монтажу, утрачивается право на гарантийное обслуживание фирмой WOLF.

Указательные знаки В данной инструкции по монтажу используются следующие указательные знаки и надписи:

Несоблюдение указаний, выделенных данным знаком, опасно для здоровья и жизни людей.

Внимание Несоблюдение указаний, выделенных данной надписью, может привести к повреждению отопительного котла.

Указания по технике безопасности

В дополнение к инструкции по монтажу предусмотрены инструкции по управлению и эксплуатации, а также указания на наклейках, которые также необходимо соблюдать.

-К работам по монтажу, вводу в эксплуатацию и техобслуживанию отопительного котла допускается только квалифицированный персонал.

-К работам над электрической частью отопительного котла (например устройствам регулирования), согласно DIN EN 50110-1 допускаются только квалифицированные электрики.

-При проведении электромонтажных работ следует руководствоваться предписаниями VDE/OVE и местными нормами и предписаниями предприятий электроснабжения.

-Эксплуатация отопительного котла разрешается только в диапазоне мощности, заданном в технической документации фирмы WOLF.

-Применение отопительного котла в соответствии с назначением подразумевает его исключительное использование в водяных системах отопления, согласно DIN 4751.

-Запрещается снимать, перемыкать или каким-либо другим образом выводить из строя предохранительные и контрольные устройства.

-Эксплуатация котла разрешается только в технически исправном состоянии. Все повреждения и неисправности, которые отрицательным образом сказываются или могут сказаться на безопасности работы, должны быть незамедлительно устранены специалистами.

-При замене поврежденных частей и компонентов разрешается использовать только оригинальные запасные части фирмы WOLF.

Опубликовано TopClimat

3

Нормыипредписания

Нормыипредписания - Отопительные котлы, описанные в данной инструкции по монтажу, являются котлами, работающими в низкотемпературном режиме согласно предписаний HeizAnlV и 92/42/EWG (КПД котлов водяного отопления).

-Настоящая инструкция должна храниться в легко доступном для обслуживающего персонала месте (непосредственно в помещении, где установлен котел). Всю дополнительную сопроводительную документацию необходимо сложить в прозрачную папку и сохранить.

-Котлы типа ВII разрешается устанавливать вне здания или в здании

âпомещениях, не смежных с жилыми, и оснащенных соответствующей системой вентиляции, имеющей выход в атмосферу.

-При монтаже котла в квартирах или аналогичных помещениях, необходимо дополнительно установить устройство контроля отходящих газов (тип B11BS).

-Монтаж и эксплуатация отопительных котлов разрешается только

âпомещениях и котельных, удовлетворяющих требованиям местных органов пожарной безопасности.

-Перед установкой газового котла Wolf необходимо получить разрешение органов технадзора. Необходимо выполнять соответствующие общестроительные и отраслевые предписания по проводке газа (TRGI/DVGW - рабочий листок G 600) и по проводке сжиженного газа (TRF).

-Для обеспечения надежной и экономичной работы системы отопления, необходимо один раз в год проводить ревизию и чистку котла. К проведению таких работ допускается только специалист сервисной службы. При чистке помещения котельной отопительный котел следует выключить.

Фирма WOLF рекомендует заключить договор на техобслуживание.

Опубликовано TopClimat

4

Газовыйотопительныйкотелсатмосфернойгорелкой

Газовый

изготовлен в соответствии с DIN EN 437, директивами ЕС 90/396/

отопительныйкотел

EWG (Газовое оборудование), 73/23/EWG (Директивы по

сатмосфернойгорелкой

оборудованию низкого напряжения), 89/336/EWG (Директивы по



электромагнитной совместимости), 92/42/EWG (КПД котлов



водяного отопления) и 93/68/EWG (Директивы по



идентификационным обозначениям), тип конструкции B11 èëè B11BS



при оснащении устройством контроля отходящих газов, категория



II2ELL3B/P, для систем отопления с использованием насосов



отопительного контура и температурой в подающей магистрали до



110°C с допустимым рабочим давлением 4 бар по DIN 4751 и



максимальным давлении бойлера 10 бар по DIN 4753.



Соответствует требованиям 1. BImSchV §7(2) по максимально



допустимым значениям NOx.



Допущен для эксплуатации на террритории Российской Федерации



Разрешением Госгортехнадзора России ¹ РРС 04-3883.

Газовыйотопительныйкотел

òèïà FNG

(Доп. оснащение - цоколь котла)



Газовый отопительный котел



òèïàFNG-FB



(Доп.оснащение -

Опубликовано TopClimat

горизонтальныйбойлер

извысоколегированойстали)

5

Руководствопомонтажу

Руководствопомонтажу - Длямонтажаотопительногокотлаилиотопительногокотласбойлеромиз высоколегированной стали, требуется ровное основание, способное выдерживатьсоответствующуюнагрузку.

Внимание

Внимание

-Отопительный котел или бойлер из высоколегированной стали (если имеется) разрешаетсяустанавливатьтольковзащищенныхотзамерзания помещениях.

Приопасностизамерзаниянаходящегосявпростоекотла,необходимо слитьводуизкотла,бойлераисистемыотопления.

-Отопительныйкотелибойлеризвысоколегированнойстали(еслиимеется)

устанавливатьгоризонтальноилиснебольшимнаклономназад,чтобы

обеспечитьполноеудалениевоздуха(выправитькотелспомощьюопорных винтов).

-Запрещаетсяустановкаотопительногокотлавпомещенияхсагрессивной средой,сильнойзапыленностьюиливысокойвлажностью(мастерские, моечные, комнаты досуга и др.)

Внимание

Внимание

-Запрещаетсяэксплуатациякотлабезстабилизатораэлектрическоготока.

-Воздух, использующийся для процесса горения, не должен содержать галогенуглеводородов.

-Расстояниедостенилигорючихматериалов должносоответствовать предписаниямместныхоргановпожарнойбезопасности.Минимальное допустимоерасстояниесоставляет200мм.

-Необходимообеспечитьподачукотлусвежеговоздуха.Рекомендуется

производитьзаборатмосферноговоздуха.

-Приустановкекотларекомендуетсяпредусмотретьдостаточноместадля

дальнейшейчисткиитехобслуживания.

Минимальные

расстояния

приустановке

þ

ÿþþþ

Транспортировка

Для обеспечения более легкой транспортировки отопительного котла

кместуустановки

к месту установки, в качестве дополнительного оснащения



поставляются транспортные ремни с карабинами.

Отверстиядлякреплениятранспортныхремней

Внимание ТранспортировкаОпубликованокотларазрешаетсятолькоприиспользованиивсехTopClimat

4-х транспортных ремней!

6

Монтаж

Установка

отопительногокотла

наопорныхвинтахили

ножках(доп.оснащение)

Установка отопительного котла на цоколе (доп. оснащение)

Монтаж цоколя

Шестигранные винты M8x30 с гайками для крепления котла завинтить с лицевой стороны

ÿ

ÿ

ÿ

A

На заводе-изготовителе отопительный котел укомплектовывается 4-мя опорными винтами.

-С помощью опорных винтов или ножек (дополнительное оснащение) установить котел горизонтально или с небольшим наклоном назад.

-Монтаж цоколя выполнить в соответствии с прилагаемой инструкцией по монтажу.

В инструкции по монтажу цоколя описывается последовательность его сборки с применением опорных винтов или, соответственно, ножек.

-Перед установкой отопительного котла на цоколе, полностью закрутить опорные винты, чтобы не повредить резьбу.

-Для крепления на цоколе, на котле предусмотрены специальные отверстия. Дополнительное крепление котла не требуется.

-Котел с опорными винтами устанавить на цоколе в горизонтальном или слега наклонном назад положении.

-Выполнить сборку частей цоколя.

Внимание:Не перепутать лицевую и заднюю части! Размеры см. таблицу!

Сначала монтируются лицевая и задняя части цоколя, затем - боковые.

Габаритныеразмеры



Лицеваячасть/

Боковая

цоколя



Задняячасть

часть

FNG-10/17/21/26

ìì

438

497









FNG-34/41

ìì

554

497









FNG-57

ìì

794

497









-С верхней стороны закрепить части цоколя винтами с плоской головкой (одеть шайбу и гайку) («A»).

-С нижней стороны закрепить части цоколя специальными винтами (с внутренней и наружной резьбой) «B»и гайками.

-Опорные винты или ножки (дополнительно оснащение) вкрутить в специальные винты и установить цоколь горизонтально.

B

Цоколь

Цоколь

Цоколь













Опорныевинты

Опорныеножки



(доп.оснащение)

- Установить котел на цоколь.

- Дополнительно крепление между котлом и цоколем не требуется.

Опубликовано TopClimat

7

Wolf FNG-FB 17-155 User Manual

Установка котла на цоколе

Монтаж котла

ÿ

ÿ Лицеваобшивка

снятьвперед.

ÿ

Крышка обшивки

снятьвверх.

ÿ

Корпусустройства

установить фиксирующие лапки в специально предусмотренные



регулирования





отверстия на установочной консоли и до упора продвинуть





вперед. Закрепить корпус устройства регулирования сзади слева





исправа(внаправлении сверхувниз)двумявинтами,поставляемыми





в комплекте с устройством регулирования. Датчик котла отвести





назад,вставитьвпогружнуюгильзу изакрепитьпредохранительной





скобой.Кабельгорелкисоштекеромпровестивпередиподключить





к автомату зажигания.



Фиксирующиелапки



Установочнаяконсоль



завинтить





Крышка обшивки (2)

установить.

Лицевая обшивка (1) фасонныевинтылицевойобшивки завести в пружинные скобки.

Опубликовано TopClimat

8
