Whirlpool ESN 5960 IN, ESN 5960 BR INSTALLATION [nl]

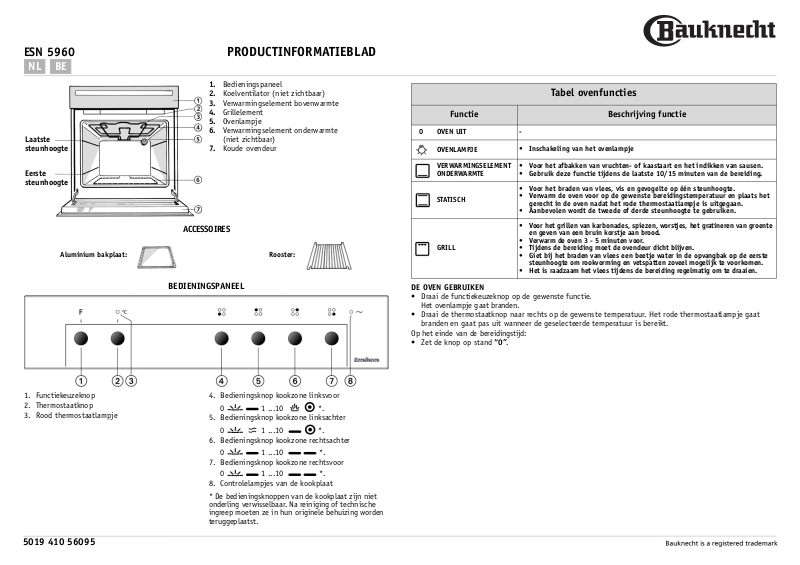

ESN 5960 PRODUCTINFORMATIEBLAD

NL BE

1. Bedieningspaneel

2. Koelventilator (niet zichtbaar)

3. Verwarmingselement bovenwarmte

4. Grillelement

5. Ovenlampje

6. Verwarmingselement onderwarmte
Laatste
steunhoogte

(niet zichtbaar)

7. Koude ovendeur

Functie Beschrijving functie

0 OVEN UIT -

OVENLAMPJE

Tabel ovenfuncties

• Inschakeling van het ovenlampje

Eerste
steunhoogte

1. Functiekeuzeknop

2. Thermostaatknop

3. Rood thermostaatlampje

ACCESSOIRES

BEDIENINGSPANEEL

4. Bedieningsknop kookzone linksvoor

0 1 ...10 *.

5. Bedieningsknop kookzone linksachter

0 1 ...10 *.

6. Bedieningsknop kookzone rechtsachter

0 1 ...10 *.

7. Bedieningsknop kookzone rechtsvoor

0 1 ...10 *.

8. Controlelampjes van de kookplaat

* De bedieningsknoppen van de kookplaat zijn niet
onderling verwisselbaar. Na reiniging of technische
ingreep moeten ze in hun originele behuizing worden
teruggeplaatst.

VERWARMINGSELEMENT
ONDERWARMTE

STATISCH

GRILL

Rooster:Aluminium bakplaat:

• Voor het afbakken van vruchten- of kaastaart en het indikken van sausen.

• Gebruik deze functie tijdens de laatste 10/15 minuten van de bereiding.

• Voor het braden van vlees, vis en gevogelte op één steunhoogte.

• Verwarm de oven voor op de gewenste bereidingstemperatuur en plaats het
gerecht in de oven nadat het rode thermostaatlampje is uitgegaan.

• Aanbevolen wordt de tweede of derde steunhoogte te gebruiken.

• Voor het grillen van karbonades, spiezen, worstjes, het gratineren van groente
en geven van een bruin korstje aan brood.

• Verwarm de oven 3 - 5 minuten voor.

• Tijdens de bereiding moet de ovendeur dicht blijven.

• Giet bij het braden van vlees een beetje water in de opvangbak op de eerste
steunhoogte om rookvorming en vetspatten zoveel mogelijk te voorkomen.

• Het is raadzaam het vlees tijdens de bereiding regelmatig om te draaien.

DE OVEN GEBRUIKEN

• Draai de functiekeuzeknop op de gewenste functie.
Het ovenlampje gaat branden.

• Draai de thermostaatknop naar rechts op de gewenste temperatuur. Het rode thermostaatlampje gaat
branden en gaat pas uit wanneer de geselecteerde temperatuur is bereikt.

Op het einde van de bereidingstijd:

• Zet de knop op stand “0”.

5019 410 56095

BEREIDINGSTABEL BEREIDINGSTABEL GRILLFUNCTIE

GERECHT Functie Voorverwarmen

VLEES

Lams-, geiten-,

schapenvlees

Kalfs-, rund-,

varkensvlees

Kip,

konijn,

eend

Kalkoen
(3-5 kg)

Gans

(2 kg)

VIS (1 kg)

Goudbrasem,

zeebaars, tonijn,

zalm, kabeljauw

VIS

(<1 kg - moten)

Zwaardvis, tonijn

GROENTE

Paprika's,
tomaten,
gebakken

aardappelen

GEBAK, TAART

ETC.

Luchtig gebak

Taart met

kaasvulling

Korstgebak,

vlaaien

Strudel, crêpes

Koekjes, cakejes,

zandkoekjes

Soesjes,

Zwitserse rol

Hartige ta art,

vruchtentaart, bv.

met ananas,

perziken

Lasagne,

gegratineerde

aardappels,

cannelloni

Brood

Pizza

Vol-au-vent

Soufflé

Steunhoogte
vanaf bodem

X 2 200 90 - 110

X 2 200 90 - 110

X 2 200 70 - 80

X 2 210 160 - 180

X 2 210 100 - 130

X 2 200 60 - 80

X 2 190 50 - 60

X 2

X 2

X 2

X 2

X 2

X 2

X 2

X 2

X 2

X 2

X 2

X 2

X 2

Temp era-

Bereidingstijd

tuur
(°C)

190

180 40 - 50

190 60 - 90

190 40 - 50

200 50 - 60

180 20 - 30

180 35 - 45

200 50 - 60

200 40 - 50

210 30 - 40

225 15 - 20

210 20 - 30

200 40 - 50

(min)

50 - 60

GERECHT Functie Voor verwa rmen

Geroosterd brood X 3-4 200-225 10 - 15

Ribkarbonades X 3-4 200-225 30 - 40

Schnitzels X 3-4 200-225 30 - 40

Worst jes X 3 200-225 30 - 40

Karbonades X 3 200-225 30 - 40

Vis (moten) X 3 200-225 30 - 40

Kippenpoten X 3 200-225 40 - 50

Spiezen X 3 200-225 40 - 50

Varkenskarbonades X 3 200-225 40 - 50

1/2 kip X 3 200-225 40 - 50

Steunhoogte
vanaf bodem

N.B.: de bereidingstijden en -temperaturen zijn slechts indicatief.

Temp era-

tuur
(°C)

Bereidingstijd

(min)

Tabel functies kookplaat (afhankelijk van het model)

Functie Beschrijving functie

WARMHOUDEN

DUBBELE ZONE

ICP (Beginfase

van bereiding)

SNELKOKEN

GEMATIGD

VERWARMEN

Dit symbool geeft aan dat geen enkele functie van de kookplaat is geactiveerd; het

verwarmingselement is uitgeschakeld.

DE KOOKPLAAT GEBRUIKEN

Op het bedieningspaneel bevinden zich 4 knoppen voor de bediening van de kookplaat. Op de knoppen
worden de verschillende stroomstanden met nummers aangegeven en de verschillende functies met
symbolen.

• Draai de bedieningsknop van de betreffende kookzone naar rechts op de gewenste stand (raadpleeg de
gebruiksaanwijzing die bij de kookplaat wordt geleverd).

Zorgt voor een constante temperatuur van 60° tot het einde van de bereidingstijd. Om deze functie in te
schakelen draait u de knop op .

Is beschikbaar voor de kookzones linksvoor en linksachter. Breidt de kookzones van de kookplaat uit zodat
u grote, ovale of rechthoekige pannen kunt gebruiken. O m de ze fun ctie i n te sch akelen draait u de kno p
en wacht u tot het restwarmtelampje van de betreffende kookzone gaat knipperen. Kies de gewenste stand
door de knop naar links te draaien. Het restwarmtelampje blijft branden om aan te geven dat de kookplaat
is ingeschakeld. Om de functie uit te schakelen, draait u de knop op stand “0”.

Deze functie zorgt voor een snelle verwarming van de kookzone in de beginfase van de bereiding en werkt
gedurende een vastgestelde tijd. Om de functie in te schakelen draait u de knop op . Wacht tot het
restwarmtelampje begint te knipperen, draai vervolgens de knop naar links op de gewenste stroomstand.
Bv.: als de stand “1” is, zal de kookzone 1 minuut lang op volle sterkte werken, en vervolgens
overschakelen naar stand “1” tot het einde van de bereiding, tenzij de instelling van de knop tussentijds
wordt gewijzigd. Als de stand “6” is, zal de kookzone 6 minuten lang op volle sterkte werken waarna deze
overschakelt naar stroomstand “6” tot het einde van de bereiding, tenzij de instelling van de knop
tussentijds wordt gewijzigd. Deze functie kan voor alle standen worden ingesteld met uitzonderingen van
stand “10”.

Deze functie zorgt ervoor dat water heel snel aan de kook komt; de functie blijft een vaste tijd
ingeschakeld. Als de tijd om is, schakelt de kookzone automatisch terug naar de maximum stroomstand.
De snelkookfunctie kan ook geactiveerd worden nadat u al op de betreffende kookzone met koken bent
begonnen. Let op: het is belangrijk dat er een pan op de geselecteerde kookzone staat voordat u deze
kookzone inschakelt, om schade aan de glaskeramische plaat te voorkomen. De gespecificeerde
prestatiewaarden voor deze functie worden gegarandeerd voor alle glaskeramische kookplaten. Om deze
functie in te schakelen zet u de pan eerst op de geselecteerde kookzone en draait u de knop vervolgens
op . De functie wordt uitgeschakeld door de stand van de knop te wijzigen.

Deze functie is geschikt voor het laten rijzen van deeg, om koude boter zacht te laten worden,
babyzuigflessen of pap warm te houden, om yoghurt te maken, chocolade te smelten, etc.
Is alleen beschikbaar wanneer het restwarmtelampje brandt. Controleer eerst of het restwarmtelampje van
de betreffende kookzone brandt. Draai vervolgens de knop op . De functie wordt uitgeschakeld door
de stand van de knop te wijzigen.
