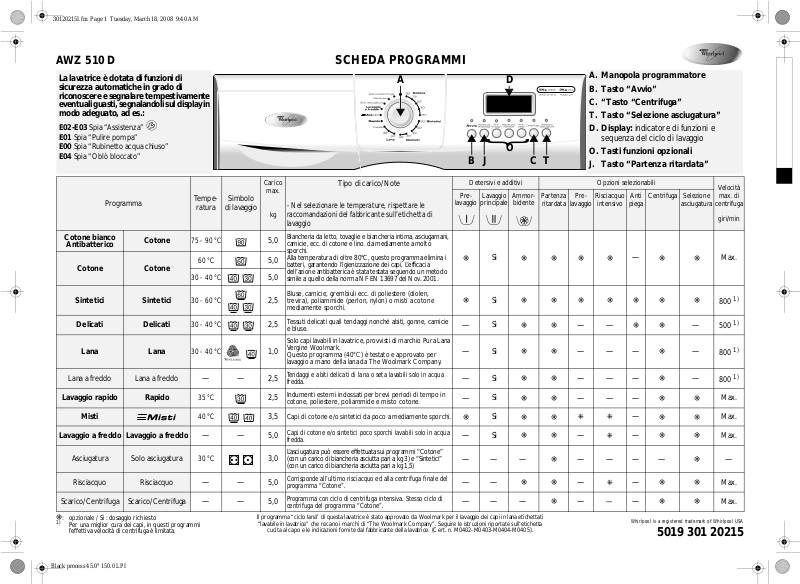

AWZ 510 D
SCHEDA PROGRAMMI
La lavatrice è dotata di funzioni di
sicurezza automatiche in grado di
riconoscere e segnalare tempestivamente
eventuali guasti, segnalandoli sul display in
modo adeguato, ad es.:
E02-E03
E01
E00
E04
Spia “Assistenza”
Spia “Pulire pompa”
Spia “Rubinetto acqua chiuso”
Spia “Oblò bloccato”
Programma
Cotone bianco
Antibatterico
Cotone Cotone
Sintetici Sintetici
Delicati Delicati
Lana Lana
Lana a freddo Lana a freddo
Lavaggio rapido Rapido
Cotone
Tempe-
ratura
75 - 90 °C
60 °C
30 - 40 °C
30 - 60 °C
30 - 40 °C
30 - 40 °C
35 °C
Carico
Simbolo
di lavaggio
——
A
max.
- Nel selezionare le temperature, rispettare le
kg
raccomandazioni del fabbricante sull’etichetta di
lavaggio
Biancheria da letto, tovaglie e biancheria intima, asciugamani,
5,0
camicie, ecc. di cotone e lino. da mediamente a molto
sporchi.
Alla temperatura di oltre 80°C, questo programma elimina i
5,0
batteri, garantendo l’igienizzazione dei capi. L’efficacia
dell’azione antibatterica è stata testata seguendo un metodo
5,0
simile a quello della norma NF EN 13697 del Nov. 2001.
Bluse, camicie, grembiuli ecc. di poliestere (diolen,
trevira), poliammide (perlon, nylon) o misti a cotone
2,5
mediamente sporchi.
Tessuti delicati quali tendaggi nonché abiti, gonne, camicie
2,5
e bluse.
Solo capi lavabili in lavatrice, provvisti di marchio Pura Lana
Vergine Woolmark.
1,0
Questo programma (40°C) è testato e approvato per
lavaggio a mano della lana da The Woolmark Company.
Tendaggi e abiti delicati di lana o seta lavabili solo in acqua
2,5
fredda.
Indumenti esterni indossati per brevi periodi di tempo in
2,5
cotone, poliestere, poliammide e misto cotone.
Tipo di carico/Note
D
A. Manopola programmatore
B. Tasto “Avvio”
C. “Tasto “Centrifuga”
T. Tasto “Selezione asciugatura”
}
O
B T
J
Detersivi e additivi Opzioni selezionabili
Pre-
L
L
—
—
—
—
Lavaggio
principale
Sì
Sì
Sì
Sì
Sì
Sì
lavaggio
C
Ammor-
bidente
Partenza
ritardata
LLLL
LLLLLL L
LL
LL
LL
LL
D. Display:
sequenza del ciclo di lavaggio
O. Tasti funzioni opzionali
J. Tasto “Partenza ritardata”
Pre-
Risciacquo
lavaggio
intensivo
——
———
———
———
indicatore di funzioni e
Anti
Centrifuga Selezione
piega
—
LL
asciugatura
LL
—
L
L
—
—
LL
Velocità
max. di
centrifuga
giri/min
Max.
1)
800
1)
500
1)
800
1)
800
Max.
Misti
Lavaggio a freddo Lavaggio a freddo
Asciugatura Solo asciugatura
Risciacquo Risciacquo
Scarico/Centrifuga Scarico/Centrifuga
: opzionale / Sì : dosaggio richiesto
L
1)
Per una miglior cura dei capi, in questi programmi
l'effettiva velocità di centrifuga è limitata.
Black process 45.0° 150.0 LPI
40 °C
——
30 °C
——
——
Il programma “ciclo lana” di questa lavatrice è stato approvato da Woolmark per il lavaggio dei capi in lana etichettati
Capi di cotone e/o sintetici da poco a mediamente sporchi.
3,5
Capi di cotone e/o sintetici poco sporchi lavabili solo in acqua
5,0
fredda.
L’asciugatura può essere effettuata sui programmi “Cotone”
(con un carico di biancheria asciutta pari a kg 3) e “Sintetici”
3,0
(con un carico di biancheria asciutta pari a kg 1,5)
Corrisponde all’ultimo risciacquo ed alla centrifuga finale del
5,0
programma “Cotone”.
Programma con ciclo di centrifuga intensiva. Stesso ciclo di
5,0
centrifuga del programma “Cotone”.
“lavabile in lavatrice” che recano i marchi di “The Woolmark Company”. Seguire le istruzioni riportate sull’etichetta
cucita al capo e le indicazioni fornite dal fabbricante della lavatrice. (Cert. n. M0402-M0403-M0404-M0405).
L
—
———
——
———
Sì
Sì
LL
LL
LL
LL
—
————
L
—
—
L
L
L
—
—
—
—
—
LL
LL
LL
LL
5019 301 20215
Max.
Max.
L
—
Max.
Max.
Whirlpool is a registered trademark of Whirlpool USA
30120215I.fm Page 2 Tuesday, March 18, 2008 9:40 AM
TABELLA CONSUMI
Programma
Temperatura
(°C)
Cotone / Antibatterico 90 5,0 52
Carico
(kg)
Acqua
(l)
**
Energia
(kWh)
Durata Programma ca.
(ore : minuti)
1,70 2:10
*
Cotone 75 5,0 52 1,33 2:05
Cotone con “Eco”
***
60 5,0 49 0,95 2:15
Cotone 40 5,0 62 0,51 2:00
Sintetici 60 2,5 46
0,80 1:40
**
Sintetici 40 2,5 46 0,46 1:35
40 3,5 52 0,30 1:25
Rapido 35 2,5 30 0,40 0:40
Delicati 30 2,5 54 0,24 0:45
Lana 40 1,0 56 0,44 0:54
I dati di consumo sono stati determinati in condizioni normalizzate in conformità alla norma IEC/EN 60 456. In uso domestico i valori di consumo
possono divergere da quelli riportati nella tabella in funzione della pressione dell’acqua, della temperatura dell’acqua di alimentazione, del carico
e del tipo di biancheria.
Il tempo indicato sul display (se presente ) può essere diverso dai valori riportati nella tabella, in quanto tiene conto delle condizioni
*
domestiche specifiche applicabili in quel momento.
Per ridurre la temperatura dell’acqua, viene introdotta dell’acqua fredda alla fine del lavaggio principale, prima dello scarico.
**
Programma di riferimento in base all’etichetta dei dati energetici.
***
INTRODURRE IL DETERSIVO, CHIUDERE
L’OBLÒ E SELEZIONARE IL PROGRAMMA
Introdurre il detersivo seguendo le indicazioni
riportate sulla pagina frontale e nel libretto di
istruzioni al capitolo “Detersivi e additivi.
1. Portare la
manopola del programmatore
programma desiderato.
2. Si accende la spia della velocità della
centrifuga
predefinita; se si desidera modificare la velocità
di centrifuga, premere il pulsante “Centrifuga”.
SELEZIONARE LE OPZIONI DESIDERATE
Premere il tasto(i) delle eventuali opzioni desiderate
- la spia corrispondente si accende.
In caso di combinazioni inadeguate di programma,
opzione e temperatura,
le spie si spengono automaticamente. Le opzioni non
ammesse vengono deselezionate automaticamente.
Tasto “Prelavaggio”
• Indicato solo per biancheria molto sporca (ad es.
sabbia, sporco tenace). Con prelavaggio la durata dei
programmi aumenta di circa 15 minuti.
• Non utilizzare detersivo liquido per il lavaggio
principale quando si seleziona l’opzione di
prelavaggio.
Tasto “Risciacquo intensivo”
• Viene aumentata la quantità d’acqua e la durata
del ciclo di risciacquo.
• Opzione particolarmente raccomandata in zone
con acque estremamente dolci, per biancheria di
neonati e persone allergiche.
Tasto “Anti piega”
• La biancheria rimane immersa nell’ultima acqua
di risciacquo senza essere centrifugata, per
evitare che stinga o si sgualcisca eccessivamente.
• Opzione particolarmente consigliata nei
programmi “Sintetici”, “Misti” o “Delicati”.
sul
• Questa funzione è particolarmente adatta se non si
desidera eseguire la centrifuga o si intende posticiparla.
• Se si seleziona l’opzione “Anti piega”, non lasciare la
biancheria troppo a lungo nell’acqua di risciacquo.
il programma si arresta nella fase “Anti
Nota:
piega” e la spia “Anti piega” dell’indicatore delle
fasi del programma è accesa. La spia accanto al
tasto
“Avvio”
lampeggia.
Per terminare l’opzione “Anti piega:
• Premere il tasto
“Avvio”
; la lavatrice effettua
automaticamente la centrifuga adatta al
programma di lavaggio prescelto.
Tasto “Centrifuga”
• Ogni programma ha una centrifuga massima
automatica predeterminata.
• Premere il tasto per selezionare una velocità di
centrifuga diversa.
• Se si seleziona la velocità di centrifuga “0”, viene
annullata la centrifuga finale, ma le centrifughe
intermedie durante il risciacquo vengono
comunque eseguite. L’acqua viene solo scaricata.
TEMPO DI ASCIUGATURA
Premere il tasto per selezionare il tempo di
asciugatura, in modalità automatica (al termine del
ciclo di lavaggio) o manuale, selezionando il
programma “Asciugatura” (con biancheria lavata a
mano). In quest’ultimo caso, è necessario impostare
la centrifuga a una velocità minima di 800 giri/min. Il
tempo impostato è riportato sul display e varia da
“00” a “180” minuti. L’asciugatura non viene eseguita
se il tempo è impostato su “00”.
AVVIO RITARDATO
L’opzione “Avvio ritardato” consente di programmare
l’accensione della macchina in un momento successivo,
ad esempio di notte quando i costi per i consumi di
energia sono ridotti. Non utilizzare detersivi liquidi
quando si intende attivare la funzione “Avvio ritardato”.
• Selezionare il programma e le opzioni.
• Premere il tasto “Avvio ritardato” per
selezionare l’avvio del programma con 1 - 16 ore
di ritardo.
• Premere il tasto
La spia accanto al tasto
“Avvio”
.
“Avvio ritardato”
si
accende in modo continuo, mentre sul display
viene visualizzata la selezione effettuata.
Il lampeggio, indica il conteggio a ritroso del
tempo residuo.
• Finito il tempo di ritardo la macchina avvia il
programma impostato. Il display visualizza l’icona
indicante la fase del ciclo di lavaggio in corso.
• Dopo avere premuto il tasto
“Avvio”
il numero
preselezionato di ore può essere ridotto
premendo il tasto “Avvio ritardato”.
Per terminare l’opzione “Avvio ritardato”:
Premere il tasto
“Avvio ritardato”
fino a quando
sul display il tempo indicato sia “00”; a questo punto
il programma selezionato ha inizio.
COME AVVIARE IL PROGRAMMA
Aprire il rubinetto dell’acqua e premere il tasto
“Avvio”
. La spia accanto al tasto
“Avvio”
si accende.
“SPIA “OBLÒ APERTO
Alla fine di un programma, la scritta “Fine” appare
sul display per indicare che è possibile aprire l’oblò.
Fintanto che è in corso un programma, l’oblò è
bloccato e non deve essere forzato per aprirlo.
Qualora fosse necessario aprire l’oblò durante un
programma in corso, consultare la sezione
“Annullamento (reset) di un programma in corso
prima della fine del ciclo”.
INDICAZIONI ALFANUMERICHE DEL DISPLAY
E02-E03 “Assistenza”
La visualizzazione del codice “Assistenza” può
essere causata dal guasto di un componente
elettrico. Consultare la “Guida risoluzione guasti”
nelle Istruzioni per l’uso; se il guasto persiste,
contattare il Servizio assistenza.
E01 “Pulire pompa”
L’acqua di scarico non viene espulsa. Verificare se il
tubo di scarico è piegato o occorre pulire il filtro; in
quest’ultimo caso, fare riferimento al libretto di
istruzioni (“Rimozione del filtro”).
E00 “Rubinetto acqua chiuso”
L’acqua alimentata alla lavatrice è insufficiente.
Aprire il rubinetto dell’acqua; Ruotare la manopola
del programmatore nella posizione “Off/O” e
azzerare il programma. Se la visualizzazione del
difetto rimane, consultare la “Guida risoluzione
guasti” nelle Istruzioni per l’uso.
E04 “Oblò bloccato”
La visualizzazione di questo codice potrebbe essere
causata da una imperfetta chiusura dell’oblò. Provare a
richiuderlo con maggiore slancio. Ruotare la manopola
del programmatore nella posizione “Off/O” e azzerare
il programma. Se la visualizzazione del difetto rimane,
consultare la “Guida risoluzione guasti” nelle
Istruzioni per l’uso.
ALLA FINE DEL PROGRAMMA
• Alla fine del ciclo di lavaggio sul display appare la
scritta “FINE” ad indicare che l’oblò è sbloccato.
1. Ruotare la manopola del programmatore nella
posizione “Off/O”.
2. Chiudere il rubinetto dell’acqua.
3. Aprire l’oblò ed estrarre la biancheria.
4. Lasciare l’oblò socchiuso per facilitare
l’asciugatura del cestello.
MODIFICA DEL PROGRAMMA E/O DELLE
OPZIONI DOPO L’INIZIO DEL PROGRAMMA
1. Ruotare il selettore programmi su “Off/O”.
2. Selezionare il nuovo programma, le opzioni e
un’eventuale diversa velocità di centrifuga.
3. Premere nuovamente il tasto
“Avvio”
. Il nuovo
programma viene proseguito partendo dalla
stessa fase in cui il precedente programma era
stato interrotto. Per questo programma non è
necessario aggiungere altro detersivo.
ANNULLAMENTO (RESET) DI UN PROGRAMMA
IN CORSO PRIMA DELLA FINE DEL CICLO
• Resettare ruotando il selettore programmi su
“Off/O” e selezionare il programma “Scarico/
Centrifuga” per evacuare l’acqua residua
all’interno della vasca prima che possa essere
aperto l’oblò.
5019 301 20215
Black process 45.0° 150.0 LPI
