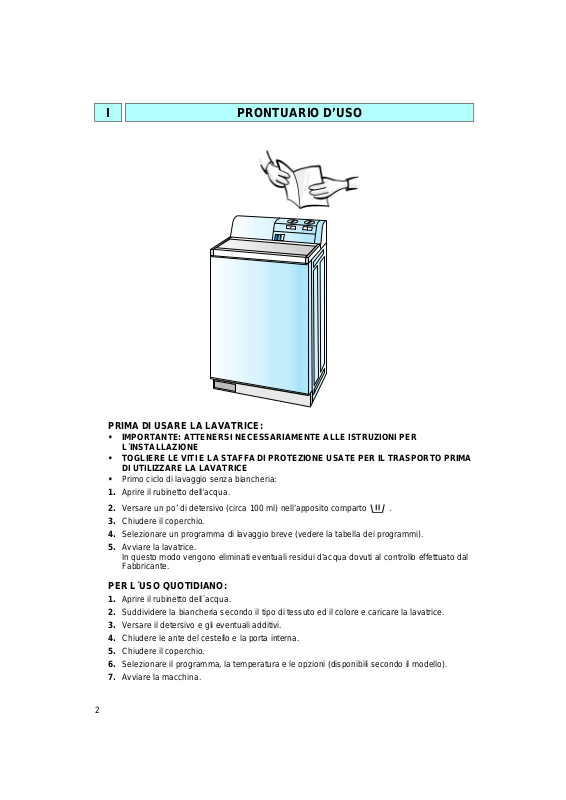

I PRONTUARIO D’USO
PRIMA DI USARE LA LAVATRICE:
• IMPORTANTE: ATTENERSI NECESSARIAMENTE ALLE ISTRUZIONI PER
L´INSTALLAZIONE
• TOGLIERE LE VITI E LA STAFFA DI PROTEZIONE USATE PER IL TRASPORTO PRIMA
DI UTILIZZARE LA LAVATRICE
•
Primo ciclo di lavaggio senza biancheria:
1.
Aprire il rubinetto dell’acqua.
2.
Versare un po’ di detersivo (circa 100 ml) nell’apposito comparto .
3.
Chiudere il coperchio.
4.
Selezionare un programma di lavaggio breve (vedere la tabella dei programmi).
5.
Avviare la lavatrice.
In questo modo vengono eliminati eventuali residui d’acqua dovuti al controllo effettuato dal
Fabbricante.
PER L´USO QUOTIDIANO:
1.
Aprire il rubinetto dell´acqua.
2.
Suddividere la biancheria secondo il tipo di tessuto ed il colore e caricare la lavatrice.
3.
Versare il detersivo e gli eventuali additivi.
4.
Chiudere le ante del cestello e la porta interna.
5.
Chiudere il coperchio.
6.
Selezionare il programma, la temperatura e le opzioni (disponibili secondo il modello).
7.
Avviare la macchina.
2
INDICE I
LA LAVATRICE ED I SUOI ACCESSORI
INSTALLAZIONE
CONSIGLI PER LA SALVAGUARDIA
DELL’AMBIENTE
NORME DI SICUREZZA
TRASPORTO
PREPARAZIONE DELLA BIANCHERIA
DETERSIVO E ADDITIVI
CANDEGGIANTE LIQUIDO (IPOCLORITO)
COME TINGERE
PAGINA
PAGINA
PAGINA
PAGINA
PAGINA
PAGINA
PAGINA
PAGINA
PAGINA
4
5
7
7
7
8
9
11
11
COME RIMUOVERE IL FILTRO
PER CORPI ESTRANEI
COME SCARICARE L’ACQUA RESIDUA
LAVATRICE INSTALLATA IN UN LOCALE
SOGGETTO AL PERICOLO DI GELO
PULIZIA E MANUTENZIONE
GUIDA RICERCA GUASTI
SERVIZIO ASSISTENZA TECNICA
PAGINA
PAGINA
PAGINA
PAGINA
PAGINA
PAGINA
11
12
12
13
14
14
3
LA LAVATRICE ED I SUOI ACCESSORI
ABC
1
2
3
Pannello comandi
1.
Manopola programmatore
a.
Manopola termostato
b.
Tasti - opzioni & ON/OFF
c.
Coperchio
2.
Filtro (all’interno dello sportellino).
3.
4
INSTALLAZIONE
STAFFAGGIO DI SICUREZZA PER IL
TRASPORTO
La lavatrice è dotata di staffe di sicurezza al fine di
evitare danni alla parte interna della ste ssa
durante il trasporto.
Prima della messa in funzione della lavatrice,
togliere obbligatoriamente lo staffaggio di
sicurezza per il trasporto.
1.
Svitare la vite nera (A) con un cacciavite ed
estrarla.
2.
Svitare la vite (B) sulla staffa di sicurezza
rossa con un cacciavite.
3.
Estrarre la staffa di sicurezza per il trasporto
(C) afferrandola dall’impugnatura rossa.
Conservare lo staffaggio di sicurezza.
Nota
: Qualora la lavatrice necessiti di essere trasportata, rimontare lo staffaggio di sicurezza
eseguendo l’operazione in sequenza inversa.
INSTALLAZIONE
•
Installare la lavatrice su un pavimento stabile
e livellato, possibilmente in un angolo del
locale.
•
Controllare se tutti e quattro i piedini sono
ben fermi e stabili sul pavimento, verificare
che la posizione della lavatrice sia
esattamente orizzontale (usare una livella a
bolla d’aria).
•
Qualora il pavimento non fosse
perfettamente livellato, compensare le
piccole irregolarità svitando o avvitando i
quattro piedini della lavatrice (non inserire
spessori in legno, cartone o similari sotto i
piedini).
1.
Allentare il controdado.
2.
Regolare l’altezza del piedino ruotandolo
manualmente.
3.
Stringere il controdado in senso antiorario
verso la lavatrice.
In caso di installazione su pavimenti in le gno,
posizionare la lavatrice su un pannello di
compensato delle dimensioni di 60 x 60 cm e dello
spessore di min. 3 cm. Fissare il pannello al
pavimento.
ALIMENTAZIONE DELL’ACQUA
•
Alimentazione: solo acqua fredda.
•
Rubinetto dell’acqua: attacco filettato per
tubo flessibile di 3/4”.
•
Pressione dell’acqua (pressione di rete): 10-
100 N/cm
2
(1-10 bar).
TUBO DI ALIMENTAZIONE
•
Avvitare a mano il tubo flessibile di
alimentazione al rubinetto.
•
Verificare la tenuta dei collegamenti aprendo
completamente il rubinetto dell’acqua.
•
Se la lunghezza del tubo fosse insufficiente,
sostituirlo con un tubo flessibile resistente a
pressione (omologato a norma EN 50084,
min. 10 bar) di lunghezza adeguata.
•
Controllare periodicamente lo stato del tubo
flessibile di alimentazione e sostituirlo se
necessario.
•
È possibile allacciare la lavatrice senza
dispositivo di blocco del riflusso.
•
Osservare le norme locali vigenti dell’ente di
erogazione dell’acqua.
5
