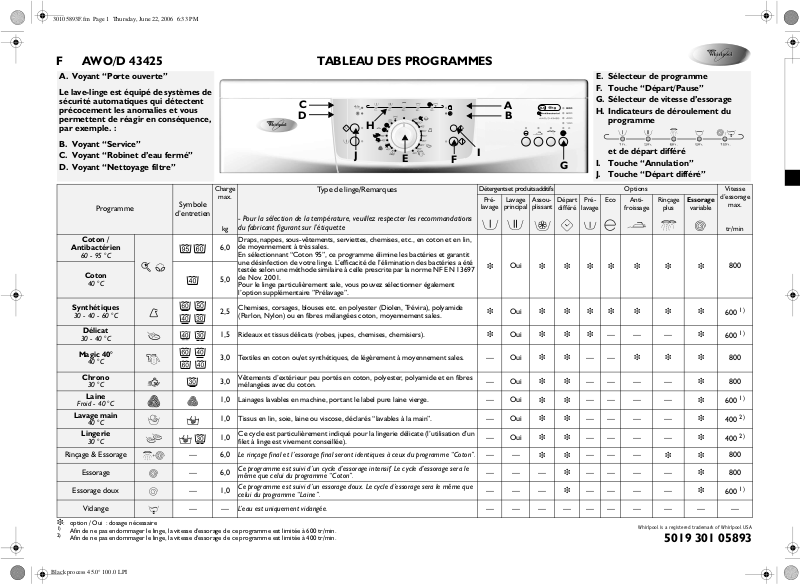

Whirlpool AWO/D 43425 PROGRAM TABLE

30105893F.fm Page 1 Thursday, June 22, 2006 6:33 PM

F AWO/D 43425 TABLEAU DES PROGRAMMES

A. Voyant “Porte ouverte”
Le lave-linge est équipé de systèmes de

sécurité automatiques qui détectent
précocement les anomalies et vous
permettent de réagir en conséquence,
par exemple. :

C

D

H

A

B

E. Sélecteur de programme
F. Touche “Départ/Pause”
G. Sélecteur de vitesse d’essorage
H. Indicateurs de déroulement du

programme

B. Voyant “Service”
C. Voyant “Robinet d’eau fermé”
D. Voyant “Nettoyage filtre”

Charge

Programme

Coton /

Antibactérien

60 - 95 °C

Coton

40 °C

Synthétiques

30 - 40 - 60 °C

Délicat

30 - 40 °C

Magic 40°

40 °C

Chrono

30 °C

Laine

Froid - 40 °C

Lavage main

40 °C

Lingerie

30 °C

Rinçage & Essorage —6,0

Essorage —6,0

Essorage doux —1,0

Vidange ——

❉

: option / Oui : dosage nécessaire

1)

Afin de ne pas endommager le linge, la vitesse d'essorage de ce programme est limitée à 600 tr/min.

2)

Afin de ne pas endommager le linge, la vitesse d'essorage de ce programme est limitée à 400 tr/min.

Symbole

d’entretien

max.

- Pour la sélection de la température, veuillez respecter les recommandations
du fabricant figurant sur l’étiquette

kg

Draps, nappes, sous-vêtements, serviettes, chemises, etc., en coton et en lin,
de moyennement à très sales.

6,0

En sélectionnant “Coton 95”, ce programme élimine les bactéries et garantit
une désinfection de votre linge. L’efficacité de l’élimination des bactéries a été
testée selon une méthode similaire à celle prescrite par la norme NF EN 13697
de Nov. 2001.

5,0

Pour le linge particulièrement sale, vous pouvez sélectionner également
l’option supplémentaire ”Prélavage”.

Chemises, corsages, blouses etc. en polyester (Diolen, Trévira), polyamide

2,5

(Perlon, Nylon) ou en fibres mélangées coton, moyennement sales.

Rideaux et tissus délicats (robes, jupes, chemises, chemisiers).

1,5

Textiles en coton ou/et synthétiques, de légèrement à moyennement sales.

3,0

Vêtements d’extérieur peu portés en coton, polyester, polyamide et en fibres

3,0

mélangées avec du coton.

Lainages lavables en machine, portant le label pure laine vierge.

1,0

Tissus en lin, soie, laine ou viscose, déclarés “lavables à la main”.

1,0

Ce cycle est particulièrement indiqué pour la lingerie délicate (l’utilisation d’un

1,0

filet à linge est vivement conseillée).

Le rinçage final et l’essorage final seront identiques à ceux du programme “Coton”.
Ce programme est suivi d’un cycle d’essorage intensif. Le cycle d’essorage sera le

même que celui du programme “Coton”.
Ce programme est suivi d’un essorage doux. Le cycle d’essorage sera le même que

celui du programme “Laine”.
L’eau est uniquement vidangée.

J

Type de linge/Remarques

E

I

F

G

et de départ différé
I. Touche “Annulation”
J. Touche “Départ différé”

Détergents et produits additifs Options Vitesse

Pré-

Lavage

lavage

principal

❉

❉

❉

—Oui

—Oui

—Oui

—Oui

—Oui

——

———

———

——————— — — —

Oui

Oui

Oui

Assou-

Départ

plissant

différé

Pré-

lavage

Eco Anti-

froissage

Rinçage

plus

Essorage

variable

❉❉❉❉ ❉ ❉ ❉

❉❉❉❉ ❉ ❉ ❉

❉❉❉

❉❉

❉❉

❉❉

❉❉

❉❉

❉❉

❉

❉

—— —

——

—— — —

—— — —

—— — —

—— — —

—— —

—— — —

—— — —

❉❉❉

❉❉

Whirlpool is a registered trademark of Whirlpool USA

❉

❉

❉

❉

❉

❉

❉

d’essorage

max.

tr/min

800

1)

600

1)

600

800

800

1)

600

2)

400

2)

400

800

800

1)

600

5019 301 05893

Black process 45.0° 100.0 LPI

30105893F.fm Page 2 Thursday, June 22, 2006 6:33 PM

DONNÉES SUR LA CONSOMMATION D’ÉNERGIE ET D’EAU

Te m p é r a t u r e

Programme

(°C)

Coton / Antibactérien 95 6,0 59

Charge

(kg)

Eau

(l)

**

Énergie

Durée approx.
du programme

(kWh)

(heures : minutes)

1,90 2:00

*

Coton 60 6,0 49 1,14 2:10

Coton avec option “Eco”

***

60 6,0 49 1,02 2:20

Coton 40 5,0 56 0,70 2:00

Synthétiques 60 2,5 50

**

0,80 1:35

Synthétiques 40 2,5 46 0,50 1:20

Délicat 30 1,5 60 0,50 0:45

Magic 40° 40 3,0 41 0,50 1:00

Chrono 30 3,0 41 0,40 0:30

Laine 40 1,0 60 0,50 0:45

Lavage main 40 1,0 45 0,50 0:40

Lingerie 30 1,0 45 0,50 0:40

Les données relatives à la consommation d’eau et d’énergie ont été mesurées dans les conditions normales prévues par la norme CEI/EN 60 456.
Ces valeurs peuvent toutefois varier en fonction de la pression et de la température de l’arrivée d’eau, de la charge et du type de linge.

L’affichage du temps résiduel peut différer des valeurs fournies dans le tableau, car il dépend des conditions d’utilisation de votre

*

habitation.
Afin de réduire la température de l’eau, un peu d’eau froide est ajoutée à la fin du cycle de lavage, avant la vidange de la cuve.

**

Programme de référence pour l’étiquette énergétique.

***

VERSEZ LE DÉTERGENT, FERMEZ LE HUBLOT
ET SÉLECTIONNEZ LE PROGRAMME

Versez le détergent conformément aux indications
figurant sur la première page ou à celles fournies au
chapitre “Détergents et produits additifs” dans
votre notice d’utilisation.

Fermez le hublot et positionnez le sélecteur de
programme sur le programme et la température
souhaités. Le voyant situé à côté de la touche

“Départ/Pause”

clignote.

SÉLECTION DE L’OPTION DÉSIRÉE

Pressez la touche de (des) option(s) souhaitée(s) - le
voyant correspondant s’allume.

Si la combinaison du programme et des options
supplémentaires n’est pas possible, le voyant
s’éteint automatiquement. Les combinaisons
d’options qui ne sont pas compatibles sont
automatiquement désélectionnées.

Touche “Prélavage”

• Pour le lavage du linge particulièrement sale (sable,
salissures grossières, par exemple). La durée du
cycle est augmentée d’environ 15 minutes.

Touche “Eco”

• En modifiant le profil de température et en allongeant
légèrement le temps de lavage, vous obtiendrez un
excellent résultat de lavage et réduirez
simultanément la consommation énergétique.

Touche “Anti-froissage”

• Cette option peut être utilisée avec les
programmes “Coton”, “Synthétique” et “Magic
40°” pour faciliter le repassage.

• Augmente la quantité d’eau et essore le linge
très délicatement.

Touche “Rinçage plus”

• La quantité d’eau est augmentée et le cycle de
rinçage est allongé.

• Particulièrement conseillée dans les régions
possédant une eau extrêmement douce, pour le
linge des bébés et des personnes allergiques.

Touche “Essorage variable”

• Une vitesse d’essorage maximale est attribuée
automatiquement à chaque programme.

• Appuyez sur cette touche pour définir une autre
vitesse d’essorage.

• Si vous sélectionnez la vitesse d’essorage “0”,
l’essorage final est annulé, mais les essorages
intermédiaires à vitesse maximale ont lieu
pendant le rinçage. L’eau est seulement vidangée.

DÉPART DIFFÉRÉ

La touche “Départ différé” permet au
consommateur de démarrer la machine à sa
meilleure convenance, par exemple la nuit pour
bénéficier de tarifs plus avantageux.

• Sélectionnez le programme, la température et
les options désirées.

• Appuyez sur la touche “Départ différé” pour
obtenir un départ différé de 1, 3, 6, 9 ou 12 heures.

• Appuyez sur la touche

“Départ/Pause”

.
Le voyant à côté de la touche “Départ retardé”
s’allume et s’éteint lorsque le programme démarre.

• Après avoir appuyé sur la touche

“Départ/Pause”

le compte à rebours du temps différé démarre. Dès
que le programme démarre, l’indicateur du départ
différé s’éteint et est remplacé par l’indicateur de
déroulement du programme.

• Après avoir appuyé sur la touche “Départ
différé”, le nombre d’heures présélectionné peut
être réduit en appuyant à nouveau sur la touche
“Départ différé”.

Pour supprimer la fonction “Départ différé”
..avant d’appuyer sur la touche “Départ/Pause” :

• Tournez le sélecteur de programme sur une
autre position ou appuyez sur la touche

“RAZ”

..après avoir appuyé sur la touche “Départ/Pause” :

• Appuyez sur la touche “Annulation” pendant au moins
3 secondes - l’indicateur du départ différé s’éteint.

DÉMARRAGE DU PROGRAMME

Ouvrez le robinet et appuyez sur la

. Le voyant situé près de la touche

Pause”

s’allume. L’indicateur de déroulement du

Pause”

touche “Départ/

“Départ/

programme indique la phase du programme en cours,
et se déplace de gauche à droite en passant par les
phases de lavage, rinçage et essorage/vidange.

Dès que la phase du programme est terminée, le
voyant correspondant s’éteint.

VOYANT “PORTE OUVERTE”

Avant de démarrer un programme et au terme d’un
programme, le voyant est allumé pour indiquer que le
hublot peut être ouvert. Tant qu’un programme de
lavage est en cours, le hublot reste verrouillé et ne peut
en aucun cas être forcé. Si vous devez absolument
l’ouvrir alors qu’un programme est en cours, consultez
le chapitre “Annulation (Réinitialisation) d’un
programme en cours avant la fin”.

VOYANTS ROUGES

Voyant “Service”

L’allumage du voyant “Service” peut être déclenché
par un défaut de fonctionnement d’un composant
électrique. Consultez le chapitre “Diagnostic
rapide” dans la notice d’utilisation ; si le problème
persiste, contactez le Service Après-vente.

“Robinet d’eau fermé”

,

L’eau n’entre que lentement ou pas du tout. Ouvrez le
robinet ; si le voyant reste allumé, consultez le chapitre
“Diagnostic Rapide” dans la notice d’utilisation.

“Nettoyage filtre”

La vidange de l’eau ne s’effectue pas. Vérifiez si le
tuyau de vidange n’est pas plié ou si le filtre ne doit
pas être nettoyé ; dans ce dernier cas, consultez la
Notice d’utilisation (“Nettoyage du filtre”).

FIN DU PROGRAMME

• Tous les voyants de l’indicateur de déroulement
du programme sont éteints et le voyant “Porte

.

ouverte” est allumé.

1. Tournez le sélecteur de programme sur “Off/O.

2. Fermez le robinet.

3. Ouvrez la porte et sortez le linge.

4. Laissez la porte entrouverte pour permettre au
tambour de sécher.

CHANGEMENT DE PROGRAMME ET/OU
D’OPTIONS APRÈS LE DÉMARRAGE DU
PROGRAMME

1. Appuyez sur la touche

“Départ/Pause”

démarrer le programme. Le voyant s’allume.

2. Sélectionnez un autre programme (autre
température), une autre vitesse d’essorage et
d’autres options, si vous le souhaitez.

3. Appuyez de nouveau sur la touche

. Le nouveau programme démarrera là où le

Pause”

“Départ/

programme précédent a été interrompu. N’ajoutez
pas d’autre détergent pour ce programme.

ANNULATION (RÉINITIALISATION) D’UN
PROGRAMME EN COURS AVANT LA FIN

La touche

“Annulation”

annule un programme

avant la fin.

• Appuyez sur la touche

“Annulation”

moins 3 secondes. L’eau résiduelle est évacuée
avant que le hublot ne puisse être ouvert.
