Whirlpool AWM 8102/1 PROGRAM CHART [es]

3e05201a.fm5 Page 1 Friday, December 7, 2001 12:38 PM

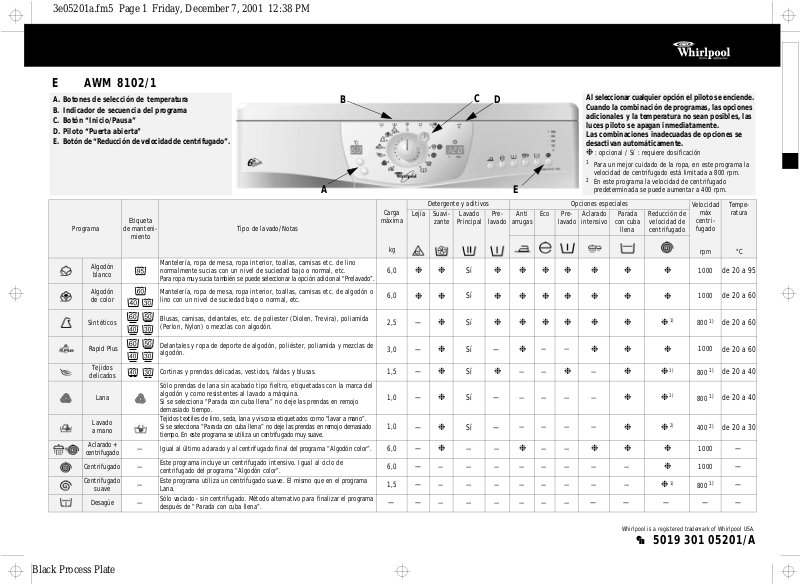

AWM 8102/1

A. Botones de selección de temperatura B. Indicador de secuencia del programa C. Botón “Inicio/Pausa” D. Piloto “Puerta abierta” E. Botón de “Reducción de velocidad de centrifugado”.

Programa

Algodón

blanco

Algodón de color

Sintéticos

Rapid Plus

Tejidos

delicados

Lana

Lavado a mano

Aclarado +

centrifugado Centrifugado — Centrifugado

suave

Desagüe —

Etiqueta

de manteni-

miento

—

Mantelería, ropa de mesa, ropa interior, toallas, camisas etc. de lino normalmente sucias con un nivel de suciedad bajo o normal, etc.

Para ropa muy sucia también se puede seleccionar la o pción adicional “Prelavado ”.

Mantelería, ropa de mesa, ropa interior, toallas, camisas etc. de algodón o lino con un nivel de suciedad bajo o normal, etc.

Blusas, camisas, delantales, etc. de poliester (Diolen, Trevira), poliamida (Perlon, Nylon) o mezclas con algodón.

Delantales y ropa de deporte de algodó n, poli éster, po liamida y mez clas de algodón.

Cortinas y prendas delicadas, vestidos, faldas y blusas. Sólo prendas de lana sin acabado tipo fieltro, etiquetadas con la marca del

algodón y como resistentes al lavado a máquina.

Si se selecciona “Parada con cuba llena” no deje las prendas en remojo demasiado tiempo.

Tejidos textiles de lino, seda, lana y viscosa etiquetados como “lavar a mano”.

Si se selecciona “Parada con cuba llena” no deje las prendas en remojo demasiado tiempo. En este programa se utiliza un centrifugado muy suave.

Igual al último aclarado y al centrifugado final del programa “Al godón co lor”. Este programa incluye un centrifugado intensivo. Igual al ciclo de

centrifugado del programa “Algodón color”. Este programa utiliza un centrifugado suave. El mismo que en el programa

Lana. Sólo vaciado - sin centrifugado. Método alternativo para finalizar el programa

después de “Parada con cuba llena”.

Tipo de lavado/Notas

B D

Detergente y aditivos Opciones especiales

Carga

máxima

Lejía Suavi-

6,0

2,5

3,0

1,5

1,0

6,0 6,0 1,5

❉❉

—

— — —

——

zante

❉

——————— —

——————

Lavado

Principal

Pre-

lavado

Sí

❉❉❉❉ ❉ ❉ ❉

Sí —

Sí

❉

Sí —

——

Al seleccionar cualquier opción el piloto se enciende. Cuando la combinación de programas, las op ciones

adicionales y la temperatura no sean posibles, las luces piloto se apagan inmediatamente. Las combinaciones inadecuadas de opciones se desactivan automáticamente.

❉

: opcional / Sí : requiere dosificación

Anti

arrugas

Eco Pre-

——

❉

——

——— —

——

❉

lavado

❉

Aclarado

intensivo

❉❉ ❉

—

❉❉ ❉

—— — ——

Para un mejor cuidado de la ropa, en este programa la velocidad de centrifugado está limitada a 800 rpm.

En este programa la velocidad de centr i fugado predeterminada se puede aumentar a 400 rpm.

Parada

con cuba

llena

Reducción de

velocidad de centrifugado

❉❉

❉

Velocidad

máx centrifugado

rpm

1000

800

1000

800

400

1000

800

de 20 a 95

de 20 a 60

de 20 a 40

de 20 a 30

Tempe-

ratura

°C

— — —

Black Process Plate

Whirlpool is a registered trademark of Whirlpool USA.

5019 301 05201/A

3e05201a.fm5 Page 2 Friday, December 7, 2001 12:38 PM

DATOS DE CONSUMO

Selector de temperatura

Programa

(°C)

Algodón blanco 95 6,0 54** 1,90 2:00 Algodón de color 60 6,0 49 1,14 2:20 Algodón de color 40 5,0 44 0,60 2:05

Sintéticos 60 2,5 55 0,80 1:30 Sintéticos 40 2,5 55 0,60 1:20

Rapid Plus 30 3,0 37 0,40 0:30

Tejidos delicados 30 1,5 60 0,50 0:45

Lana 40 1,0 60 0,45 0:40

Lavado a mano 30 1,0 45 0,30 0:40

El ciclo de prelavado aumenta la duración del programa en unos 15 minutos aprox. Los datos de consumo se midieron en condiciones normalizadas de acuerdo con la norma IEC 60 456. Los valores de consumo en el hogar pueden variar respecto a los valores de la tabla según la presión y temperatura del agua, la carga y el tipo de lavado. * El indicador de tiempo restante puede desviarse de manera similar de los valores de la tabla, porque considera las

condiciones domésticas que corresponden en ese momento.

**Para reducir la temperatura del agua, se agrega agua fría al final del ciclo principal de lavado, antes de que la bomba

vacíe el agua.

AÑADA DETERGENTE, CIERRE LA PUERTA Y SELECCIONE EL PROGRAMA

Añada el detergente como se describe en la tabla de programas o en el capítulo “Detergente y aditivos” del manual.

1. Girar el

2. La pantalla de tiempo restante muestra la

3. Se encienden los pilotos de secuencia del programa y

SELECCIONE CUALQUIER OPCIÓN DESEADA

Al seleccionar cualquier opción el piloto se enciende. Cuando la combinación de programas, las opciones adicionales y la temperatura no sean posibles, las

luces piloto se apagan inmediatamente. Las combinaciones inadecuadas de opciones se desactivan automáticamente.

mando selector de programas

programa deseado. duración del programa escogido (en horas y

minutos) y la luz piloto del botón

Pausa”

está parpadeando.

velocidad de centrifugado predefinida correspondiente al programa seleccionado. La temperatura recomendada (vea el indicador) se puede modificar presionando el botón “+” o “-”.

“Inicio/

Carga

(kg)

Agua

Botón “Eco”

• La duración del lavado aumenta y la temp eratura se reduce para ahorrar hasta un 40% de energía y obtener buenos resultados en el lavado.

Botón de “Prelavado”

• Sólo para cargas de ropa muy sucia (por ejemplo con arena, suciedad granular). El tiempo del ciclo aumenta aproximadamente 15 min.

Botón “Aclarado intensivo”

• Utiliza más agua y requiere más tiempo para el ciclo de aclarado.

• Esta opción está indicada para zonas con agua muy blanda, el lavado de ropa de niños y para personas con alergias.

Botón “Parada con cuba llena”

• La ropa se queda sumergida en el agua del último aclarado sin centrifugarse para evitar que se arrugue y destiña la ropa.

• Esta opción está indicada para el programa “Sintéticos” o “Delicado”.

• Esta función es muy útil si se desea postponer el centrifugado o sólo vaciar el agua del tambor.

Nota:

El programa se detiene en “Parada con cuba llena” cuando el piloto “Parada con cuba llena” del indicador de flujo del programa está encendido.

(l)

Energía

(kWh)

Aprox. Programa

Duración

(horas : minutos)*

Terminar la opción “Parada con cuba llena”:

• Pulse de nuevo el botón “Parada con cuba llena”; el programa termina automáticamente con el ciclo de centrifugado final del programa de lavado seleccionado.

• Si no desea centrifugar la ropa, gire el mando de selección de programas hasta situarlo en el programa “Descarga” y presione el botón

“Inicio/Pausa”

Botón “Anti arrugas”

• Puede utilizarse junto con los programas Algodón y Sintéticos para facilitar el planchado.

• Incrementa el consumo de agua e incluye un centrifugado muy suave.

Botón “Reducción de velocidad de centrifugado”

• Todos los programas poseen u na velocidad máxima de centrifugado predefinida.

• Pulsar el botón para ajustar otra velocidad de centrifugado.

• Si se selecciona la velocidad de centrifugado

“0

”, el centrifugado final se cancela pero los niveles intermedios del centrifugado continúan durante el aclarado. El agua se elimina sin centrifugar.

INICIO DEL PROGRAMA

Abrir el grifo y pulsar el botón luz piloto del botón

Las luces piloto muestran la secuencia alcanzada en el programa. Después de iniciar el programa, el indicador de secuencia irá de izquierda a derecha pasando por Lavado, Aclarado, Centrifugado.

Cuando termine la secuencia del programa, se apaga la luz piloto correspondiente.

BLOQUEO DE LA PUERTA

Se puede abrir la puerta cuando el piloto “Puerta desbloqueada” esté encendido.

cuando parpadea.

“Inicio/Pausa”

. La

se enciende.

FIN DEL PROGRAMA

• El tiempo restante está en “0:00” y las luces del indicador de secuencia del programa están apagadas.

1. Girar el selector de programas a la posición

2. Cierre el grifo de entrada de agua.

3. Abrir la puerta y sacar la ropa.

4. Cierre el grifo y deje la puerta entreabierta para

que se seque el tambor.

CAMBIE EL PROGRAMA, LA TEMPERATURA Y LAS OPCIONES DESPUÉS DEL INICIO DEL PROGRAMA

1. Pulsar el botón

temporalmente el programa. El indicador parpadeará.

2. Seleccione el nuevo programa (con la

temperatura), opciones y velocidad de centrifugado.

3. Pulsar nuevamente el botón

El nuevo programa continua el programa de lavado en la fase en que se interrumpió el anterior. En este programa no hay que añadir más detergente.

CANCELE EL PROGRAMA ANTES DE QUE TERMINE

1. Pulsar el botón

temporalmente el programa. El indicador parpadeará.

2. Colocar el selector de programas en descarga.

El piloto de centrifugado indica de tiempo restante indica “0:02” minutos.

3. Pulsar el botón

programa de descarga.

Whirlpool is a registered trademark of Whirlpool USA.

“Inicio/Pausa”

para detener

“0”

para iniciar el

““

y el piloto

5019 301 05201/A
