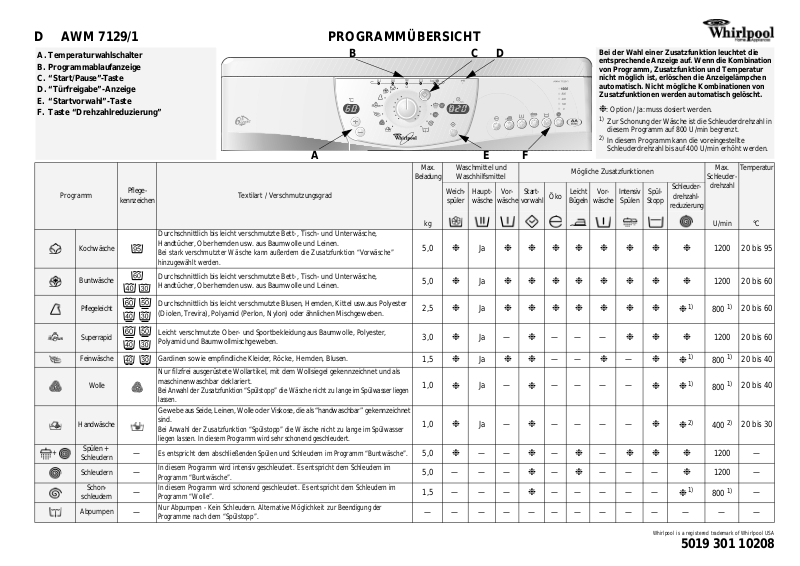

D AWM 7129/1 PROGRAMMÜBERSICHT

A. Temperaturwahlschalter B. Programmablaufanzeige C. “Start/Pause”-Taste D. “Türfreigabe”-Anzeige E. “Startvorwahl”-Taste F. Taste “Drehzahlreduzierung”

Programm

Pflege-

kennzeichen

Max.

Beladung

Textilart / Verschmutzungsgrad

Waschmittel und

Waschhilfsmittel

Weich-

Haupt-

spüler

wäsche

Vor-

wäsche

Start-

vorwahl

Öko

Leicht

Bügeln

Bei der Wahl einer Zusatzfunktion leuchtet die entsprechende Anzeige auf. Wenn die Kombination von Programm, Zusatzfunktion und Temperatur nicht möglich ist, erlöschen die Anzeigelämpchen automatisch. Nicht mögliche Kombinationen von Zusatzfunktionen werden automatisch gelöscht.

❉

: Option / Ja: muss dosiert werden.

Zur Schonung der Wäsche ist die Schleuderdrehzahl in diesem Programm auf 800 U/min begrenzt.

In diesem Programm kann die voreingestellte Schleuderdrehzahl bis auf 400 U/min erhöht werden.

Mögliche Zusatzfunktionen

Vor-

Intensiv

wäsche

Spülen

Spül-

Stopp

Schleuder-

drehzahl-

reduzierung

Schleuder-

Max.

drehzahl

Tempera t u r

Kochwäsche

Buntwäsche

Pflegeleicht

Superrapid

Feinwäsche

Wolle

Handwäsche

Spülen +

Schleudern Schleudern

Schon-

schleudern

Abpumpen

Durchschnittlich bis leicht verschmutzte Bett-, Tisch- und Unterwäsche, Handtücher, Oberhemden usw. aus Baumwolle und Leinen.

Bei stark verschmutzter Wäsche kann außerdem die Zusatzfunktion “Vorwäsche” hinzugewählt werden.

Durchschnittlich bis leicht verschmutzte Bett-, Tisch- und Unterwäsche, Handtücher, Oberhemden usw. aus Baumwolle und Leinen.

Durchschnittlich bis leicht verschmutzte Blusen, Hemden, Kittel usw.aus Polyester (Diolen, Trevira), Polyamid (Perlon, Nylon) oder ähnlichen Mischgeweben.

Leicht verschmutzte Ober- und Sportbekleidung aus Baumwolle, Polyester, Polyamid und Baumwollmischgeweben.

Gardinen sowie empfindliche Kleider, Röcke, Hemden, Blusen. Nur filzfrei ausgerüstete Wollartikel, mit dem Wollsiegel gekennzeichnet und als

maschinenwaschbar deklariert.

Bei Anwahl der Zusatzfunktion “Spülstopp” die Wäsche nicht zu lange im Spülwasser liegen lassen.

Gewebe aus Seide, Leinen, Wolle oder Viskose, die als “handwaschbar” gekennzeichnet sind.

Bei Anwahl der Zusatzfunktion “Spülstopp” die Wäsche nicht zu lange im Spülwasser liegen lassen. In diesem Programm wird sehr schonend geschleudert.

Es entspricht dem abschließenden Spülen und Schleudern im Programm “Buntwäsche”.

—

In diesem Programm wird intensiv geschleudert. Es entspricht dem Schleudern im

—

Programm “Buntwäsche”. In diesem Programm wird schonend geschleudert. Es entspricht dem Schleudern im

—

Programm “Wolle”. Nur Abpumpen - Kein Schleudern. Alternative Möglichkeit zur Beendigung der

—

Programme nach dem “Spülstopp”.

5,0

2,5

3,0

1,5

1,0

5,0

❉

❉ ❉

❉

Ja —

—— 5,0 — — — 1,5 — — —

❉❉❉❉❉ ❉❉ ❉

❉❉❉❉❉ ❉❉

—— —

❉

❉❉

❉

❉ ❉ ❉

——

—— — —

—

❉

—

❉

—— — — —

❉❉ ❉

—

❉

—

❉❉ ❉

———

❉

U/min

800

400

800

°C

1200 20 bis 95

1200 20 bis 60

20 bis 60

1200 20 bis 60

20 bis 40

20 bis 30

1200 — 1200 —

—

—————————— — — —

Whirlpool is a registered trademark of Whirlpool USA

5019 301 10208

VERBRAUCHSDATEN

Programm

Temperatur

(°C)

Beladung

(kg)

Wasser

(l)

Energie

(kWh)

Programmdauer

ca.

(Stunden : Minuten)*

Kochwäsche 95 5,0 49** 1,90 2:00

Buntwäsche 60 5,0 44 0,95 2:20 Buntwäsche 40 5,0 44 0,60 2:05

Pflegeleicht 60 2,5 55 0,80 1:30 Pflegeleicht 40 2,5 55 0,60 1:20

Superrapid 30 3,0 37 0,40 0:30

Feinwäsche 30 1,5 60 0,50 0:45

Wolle 40 1,0 60 0,45 0:40

Handwäsche 30 1,0 45 0,30 0:40

Die Programme mit Vorwäsche dauern ca. 15 Minuten länger. Die Verbrauchsdaten wurden entsprechend Standard IEC/EN 60 456 unter genormten Bedingungen ermittelt. Die Verbrauchsdaten können in den einzelnen Haushalten in Abhängigkeit von Wasserdruck, Wasserzulauftemperatur, Wäschemenge und Wäscheart von den Tabellenwerten abweichen. * Die Restzeitanzeige kann von den Tabellenwerten abweichen, da es die zur gegebenen Zeit vorhandenen

Umgebungsbedingungen einbezieht.

**Zur Reduzierung der Wassertemperatur wird am Ende des Hauptwaschganges, vor dem Abpumpen, etwas kaltes

Wasser hinzugefügt.

WASCHMITTEL HINZUGEBEN, TÜR SCHLIEßEN UND PROGRAMM AUSWÄHLEN

Waschmittel wie in der Programmübersicht bzw. im Kapitel “Waschmittel und Waschhilfsmittel” des Handbuchs beschrieben, hinzugeben.

1. Stellen Sie den

Programmwahlschalter

auf

das gewünschte Programm.

2. Die Restzeitanzeige zeigt die Dauer des gewählten Programms an (in Stunden und Minuten) und das Lämpchen der

“Start/Pause”

-Taste leuchtet.

3. Die dem gewählten Programm entsprechenden Programmablaufanzeigen und die der voreingestellten Schleuderdrehzahl leuchten. Die voreingestellte Temperatur kann durch Drücken der Tasten

“+”

oder

geändert

“-”

werden.

GEWÜNSCHTE ZUSATZFUNKTION WÄHLEN

Taste “Öko”

•Die Waschdauer wird verlängert und die Temperatur reduziert. Dadurch sparen Sie bis zu 40% Energie und erhalten trotzdem ein gutes Waschergebnis.

Taste “Leicht Bügeln”

• Kann den Programmen “Kochwäsche”, “Buntwäsche” und “Pflegeleicht” zugewählt werden, um die Knitterbildung zu verringern.

• Erhöht die Wassermenge und schleudert die Wäsche sehr schonend.

Tas t e “ Vo r w ä sche”

• Nur für stark verschmutzte Wäsche (z.B. Sand, körniger Schmutz). Der Waschvorgang dauert ca. 15 Minuten länger.

Taste “Intensiv Spülen”

• Verlängert die Spüldauer und erhöht die Wassermenge.

• Diese Zusatzfunktion eignet sich besonders für Gegenden mit sehr weichem Wasser, die Reinigung von Babywäsche und als Hilfe bei Waschmittelallergien.

Taste “Spülstopp”

• Die Wäsche bleibt ungeschleudert im letzten Spülwasser liegen: ein Verfärben der Wäsche und erhöhte Knitterbildung wird vermieden.

• Diese Zusatzfunktion empfiehlt sich besonders für die Programme “Pflegeleicht” oder “Feinwäsche”.

• Diese Zusatzfunktion ist besonders hilfreich, wenn Sie den Schleudervorgang zu einem späteren Zeitpunkt ausführen oder nur abpumpen wollen.

Hinweis:

Das Programm steht im Spülstopp sobald

das Lämpchen dieser Funktion leuchtet.

Beenden der “Spülstopp”-Funktion:

• Drücken Sie erneut die Taste “Spülstopp”; der Waschvorgang wird automatisch mit dem entsprechenden Schleudergang für das aktuelle Programm abgeschlossen.

• Soll die Wäsche nicht geschleudert werden, drehen Sie den Programmwahlschalter auf “Abpumpen” und drücken Sie die “Start/Pause”Taste, sobald das Lämpchen leuchtet

Taste “Drehzahlreduzierung”

• Jedes Programm verfügt über eine automatisch voreingestellte maximale Schleuderdrehzahl.

• Drücken Sie die Taste, um eine andere Schleuderdrehzahl zu wählen.

• Ist die Schleuderdrehzahl

gewählt, wird der

“0”

abschließende Schleudergang nicht ausgeführt. Das Wasser wird lediglich abgepumpt. Das Schleudern während den Spülgängen bleibt jedoch erhalten.

STARTVORWAHL

Mit der Funktion “Startvorwahl” kann das Gerät kostengünstig z.B. nachts betrieben werden, wenn der niedrigere Nachtstromtarif gilt.

• Wählen Sie das Programm, die Temperatur und die Zusatzfunktionen.

• Drücken Sie die Taste “Startvorwahl” und wählen Sie den Programmstart von 1 bis 23 Stunden im voraus.

• Drücken Sie die

“Start/Pause”

-Taste.

• Die verbleibende Zeit bis zum Programmstart wird beim Programmstart durch die Restzeitanzeige ersetzt.

• Die eingestellte Stundenzahl kann nach erneutem Drücken der Taste “Startvorwahl” nachträglich reduziert werden.

Löschen der “Startvorwahl”

• Drehen Sie den Programmwahlschalter auf die Position “ ”.

• Wählen Sie erneut das gewünschte Programm sowie die Zusatzfunktionen und drücken Sie die Taste

“Start/Pause”

PROGRAMMSTART

Öffnen Sie den Wasserhahn und drücken Sie die

“Start/Pause”

-Taste. Die

“Start/Pause”

-Taste

leuchtet auf.

Das Anzeigelämpchen zeigt die im Programm erreichte Phase an. Nach dem Programmstart bewegt sich die Programmablaufanzeige von rechts nach links durch die Phasen Waschen, Spülen, Schleudern. Sobald eine Phase beendet ist, erlischt das entsprechende Lämpchen.

TÜRVERRIEGELUNG

Die Einfülltür kann geöffnet werden, wenn die “Türfreigabe”-Anzeige leuchtet.

PROGRAMMENDE

• Die Restzeitanzeige zeigt

“0:00”

und alle Lämpchen der Programmablaufanzeige sind erloschen.

1. Stellen Sie den Programmwahlschalter auf die Position

“”

2. Schließen Sie den Wasserhahn.

3. Tür öffnen und Wäsche entnehmen.

4. Schließen Sie den Wasserhahn und lassen Sie die Tür leicht offen stehen, damit die Trommel trocknen kann.

UMWAHL NACH PROGRAMMSTART

1. Drücken Sie die

“Start/Pause”

-Taste, um das Programm zu unterbrechen. Das Lämpchen leuchtet auf.

2. Wählen Sie das neue Programm (und die Temperatur), eventuell Zusatzfunktionen und, sofern erwünscht, eine andere Schleuderdrehzahl.

3. Drücken Sie erneut die

“Start/Pause”

-Taste. Das neue Programm wird im selben Programmabschnitt fortgesetzt, in dem das laufende Programm unterbrochen wurde. Fügen Sie kein weiteres Waschmittel hinzu.

PROGRAMM ABBRECHEN

1. Drücken Sie die

“Start/Pause”

-Taste, um das Programm zu unterbrechen. Das Lämpchen leuchtet auf.

2. Stellen Sie den Programmwahlschalter auf “Abpumpen”. Es wird die Schleuderdrehzahl

und die Restzeit

“0”

3. Drücken Sie die

“Start/Pause”

“0:02”

angezeigt.

-Taste, um das

Programm “Abpumpen” zu starten.
