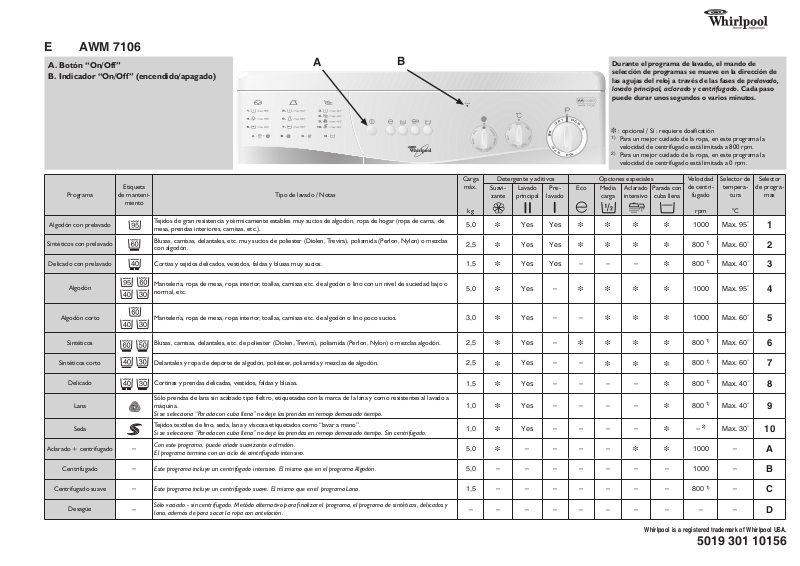

E AWM 7106

A. Botón “On/Off” B. Indicador “On/Off” (encendido/apagado)

Programa

Algodón con prelavado

Sintéticos con prelavado

Delicado con prelavado Cortias y tejidos delicados, vestidos, faldas y blusas muy sucios.

Etiqueta

de manteni-

miento

Tipo de lavado / Notas

Tejidos de gran resistencia y térmicamente estables muy sucios de algodón, ropa de hogar (ropa de cama, de mesa, prendas interiores, camisas, etc.).

Blusas, camisas, delantales, etc. muy sucios de poliester (Diolen, Trevira), poliamida (Perlon, Nylon) o mezclas con algodón.

Carga

máx.

5,0

2,5

1,5

Durante el programa de lavado, el mando de selección de programas se mueve en la dirección de las agujas del reloj a través de las fases de prelavado, lavado principal, aclarado y centrifugado. Cada paso puede durar unos segundos o varios minutos.

i : opcional / Sí : requiere dosificatión

Para un mejor cuidado de la ropa, en este programa la

velocidad de centrifugado está limitada a 800 rpm.

Para un mejor cuidado de la ropa, en este programa la

velocidad de centrifugado está limitada a 0 rpm.

Detergente y aditivos Opciones especiales Velocidad

Suavi-

zante

Lavado

principal

Pre-

lavado

Yes Yes

Yes Yes – – –

Eco Media

i i i i

carga

Aclarado intensivo

Parada con

cuba llena

de centri-

fugado

800 1)Max. 60°

800 1)Max. 40°

Selector de

tempera-

tura

rpm

1000 Max. 95°

°C

Selector

de progra-

mas

Algodón

Algodón corto Mantelería, ropa de mesa, ropa interior, toallas, camisas etc. de algodón o lino poco sucios.

Sintéticos Blusas, camisas, delantales, etc. de poliester (Diolen, Trevira), poliamida (Perlon, Nylon) o mezclas algodón.

Sintéticos corto Delantales y ropa de deporte de algodón, poliéster, poliamida y mezclas de algodón.

Delicado Cortinas y prendas delicadas, vestidos, faldas y blusas.

Lana

Seda

Aclarado + centrifugado

Centrifugado

Centrifugado suave

Desagüe

Mantelería, ropa de mesa, ropa interior, toallas, camisas etc. de algodón o lino con un nivel de suciedad bajo o normal, etc.

Sólo prendas de lana sin acabado tipo fieltro, etiquetadas con la marca de la lana y como resistentes al lavado a máquina.

Si se selecciona “Parada con cuba llena” no deje las prendas en remojo demasiado tiempo.

Tejidos textiles de lino, seda, lana y viscosa etiquetados como “lavar a mano”.

Si se selecciona “Parada con cuba llena” no deje las prendas en remojo demasiado tiempo. Sin centrifugado.

Con este programa, puede añadir suavizante o almidón.

–

El programa termina con un ciclo de centrifugado intensivo.

Este programa incluye un centrifugado intensivo. El mismo que en el programa Algodón.

–

Este programa incluye un centrifugado suave. El mismo que en el programa Lana.

–

Sólo vaciado - sin centrifugado. Metódo alternativo para finalizar el programa, el programa de sintéticos, delicados y

–

lana, además de para sacar la ropa con antelación.

5,0

3,0

2,5

1,5

1,0

5,0

5,0 – – – – – – – 1000 –

1,5 – – – – – – – 800

– – – – – – – – – –

Yes –

Yes – –

Yes –

Yes – –

Yes – – – –

– – – –

i i i i

i i i

i i

Whirlpool is a registered trademark of Whirlpool USA.

1000 Max. 95°

1000 Max. 60°

800 1)Max. 60°

800 1)Max. 40°

–

Max. 30°

1000 –

5019 301 10156

–

DATOS DE CONSUMO

Selector de

Programa

Algodón

Sintéticos

Delicado

Lana

Seda

El ciclo de prelavado aumenta la duración del programa en unos 15 minutos aprox. Los datos de consumo se midieron en condiciones normalizadas de acuerdo con la norma IEC/EN 60 456. Los valores de consumo en el hogar pueden variar respecto a los valores de la tabla según la presión y temperatura del agua, la carga y el tipo de lavado. * Para reducir la temperatura del agua, se agrega agua fría al final del ciclo principal de lavado, antes de que la bomba vacíe el agua.

AÑADA DETERGENTE, CIERRE LA PUERTA Y SELECCIONE EL PROGRAMA

Añada el detergente como se describe en la tabla de programas o en el capítulo “Detergente y aditivos” del manual.

1. Abra el grifo.

2. Coloque el selector de programas en el programa deseado.

3. Sitúe el selector de temperature a la temperatura deseada.

4. Sitúe el selector de centrifugado a la velocidad deseada.

5. Si lo desea puede seleccionar opciones especiales.

6. Compruebe que la puerta está cerrada correctamente y pulse el botón “On/Off” (apagado/ encendido) para poner en marcha la lavadora. La luz indicadora se enciende y muestra que la lavadora está encendida.

temperatura

(°C)

95 5,0 54* 1,70 2:00

60 5,0 49 0,95 2:20

40 5,0 49 0,60 2:05

60 2,0 55 0,80 1:30

40 2,0 55 0,60 1:20

30 1,5 60 0,50 0:45

30 1,0 60 0,30 0:40

30 1,0 60 0,30 0:50

Carga

(kg)

Agua

(l)

SELECCIONE LA OPCIÓN DESEADA

Botón “Eco”

• La duración del lavado aumenta y la temperatura se

reduce para ahorrar energía y obtener buenos resultados en el lavado.

Botón “Media carga”

• Reduce el consumo de agua, sobre todo en la fase

de aclarado.

• Particularmente adecuado para ropa poco sucia o para cargas reducidas (máx. 3 kg).

Nota: disminuye la cantidad de detergente necesaria. Botón “Aclarado intensivo”

• Utiliza más agua y requiere más tiempo para el ciclo

de aclarado.

• Esta opción está indicada para zonas con agua muy blanda, el lavado de ropa de niños y para personas con alergias.

Energía

(kWh)

(horas : minutos)

Duración aprox. del programa

Botón “Parada con cuba llena”

• La ropa se queda sumergida en el agua del último

aclarado sin centrifugarse para evitar que se arrugue y destiña la ropa.

• Esta opción está indicada para el programa “Sintéticos” o “Delicado”.

• Esta función es muy útil si se desea postponer el centrifugado o sólo vaciar el agua del tambor.

Terminar la opción “Parada con cuba llena”:

• Pulse de nuevo el botón “Parada con cuba llena”;

el programa termina automáticamente con el ciclo de centrifugado final del programa de lavado seleccionado. Si no desea centrifugar la ropa, sitúe el selector de programas en “Desagüe”.

CAMBIO DE PROGRAMA

Para volver a seleccionar un programa cuado ya se ha iniciado un ciclo:

1. Pulse el botón “On/Off” para apagar la lavadora.

2. Seleccione el programa nuevo.

3. Pulse el botón “On/Off” para iniciar el programa.

FIN DEL PROGRAMA

1. Al final del programa el selector se desplaza hasta la posición de parada.

2. Para descargar la lavadora, espere a que se desbloquee la puerta (aprox. 1 minuto).

3. Apague la lavadora, abra la puerta y saque la ropa.

4. Cierre el grifo y deje la puerta entreabierta para que se seque el tambor.

NOTAS E INDICACIONES PARA EL USO

• NIVEL DE AGUA

Puede que no se vea porque el ciclo está optimizado para un consumo de agua mínimo sin que afecte a los resultados de lavado.

• CONTROL DE VELOCIDAD DE CENTRIFUGADO

La velocidad de centrifugado puede reducirse automáticamente o puede excluirse con cargas pequeñas o ropa de elevada absorción (por ej. albornoz, alfombrilla). Este control evita daños en la ropa y la lavadora, además de la vibración excesiva y el ruido consiguiente producido por la lavadora cuando se desequilibra la carga: con mayor velocidad de centrifugado, mayor nivel de ruido.

• RUIDO DEL MOTOR

Los ruidos de los nuevos motores controlados electrónicamente no son los mismos a los que está acostumbrado en las lavadoras antiguas. No se sorprenda - la nueva tecnología tiene un sonido moderno.

• LIMPIEZA DEL FILTRO

Para asegurar un funcionamiento impecable de la bomba, compruebe el filtro con regularidad y límpielo si fuera necesario.
