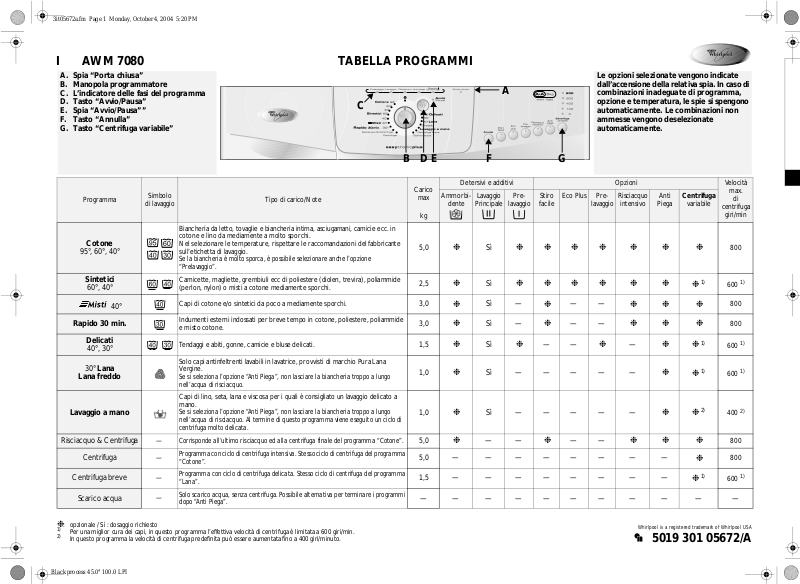

I AWM 7080 TABELLA PROGRAMMI

A. Spia “Porta chiusa” B. Manopola programmatore C. L’indicatore delle fasi del programma D. Tasto “Avvio/Pausa” E. Spia “Avvio/Pausa”” F. Tasto “Annulla” G. Tasto “Centrifuga variabile”

Le opzioni selezionate vengono indicate dall’accensione della relativa spia. In caso di combinazioni inadeguate di programma, opzione e temperatura, le spie si spengono automaticamente. Le combinazioni non ammesse vengono deselezionate automaticamente.

Programma

Cotone

95°, 60°, 40°

Sintetici

60°, 40°

40°

Rapido 30 min.

Delicati

40°, 30°

30°

Lana

Lana freddo

Lavaggio a mano

Risciacquo & Centrifuga

Centrifuga

Centrifuga breve

Scarico acqua

Simbolo

di lavaggio

— —

—

Tipo di carico/Note

Biancheria da letto, tovaglie e biancheria intima, asciugamani, camicie ecc. in cotone e lino da mediamente a molto sporchi. Nel selezionare le temperature, rispettare le raccomandazioni del fabbricante sull’etichetta di lavaggio.

Se la biancheria è molto sporca, è possibile selezionare anche l’opzione “Prelavaggio”.

Camicette, magliette, grembiuli ecc di poliestere (diolen, trevira), poliammide (perlon, nylon) o misti a cotone mediamente sporchi.

Capi di cotone e/o sintetici da poco a mediamente sporchi. Indumenti esterni indossati per breve tempo in cotone, poliestere, poliammide

e misto cotone. Tendaggi e abiti, gonne, camicie e bluse delicati. Solo capi antinfeltrenti lavabili in lavatrice, provvisti di marchio Pura Lana

Vergine.

Se si seleziona l’opzione “Anti Piega”, non lasciare la biancheria troppo a lungo nell’acqua di risciacquo.

Capi di lino, seta, lana e viscosa per i quali è consigliato un lavaggio delicato a mano.

Se si seleziona l’opzione “Anti Piega”, non lasciare la biancheria troppo a lungo nell’acqua di risciacquo. Al termine di questo programma viene eseguito un ciclo di centrifuga molto delicata.

Corrisponde all’ultimo risciacquo ed alla centrifuga finale del programma “Cotone”. Programma con ciclo di centrifuga intensiva. Stesso ciclo di centrifuga del programma

“Cotone”. Programma con ciclo di centrifuga delicata. Stesso ciclo di centrifuga del programma

“Lana”. Solo scarico acqua, senza centrifuga. Possibile alternativa per terminare i programmi

dopo “Anti Piega”.

Carico

max

5,0

2,5

3,0

1,5

1,0

5,0 5,0

1,5

ECD

Ammorbi-

dente

❉

❉ ❉ ❉ ❉

❉

————————

FGB

Detersivi e additivi Opzioni Velocità

Lavaggio

Principale

Sì

Sì —

Sì

Sì — — — — —

——

Pre-

lavaggio

Stiro facile

Eco Plus Pre-

lavaggio

Risciacquo

intensivo

Anti

Piega

Centrifuga

variabile

❉❉❉❉ ❉ ❉ ❉

❉❉❉❉ ❉ ❉

❉ ❉

❉

——

❉

❉❉ ❉ ❉❉ ❉

—

❉

——

❉❉ ❉

❉

max.

centrifuga

giri/min

800

600

800

600

400

800 800

600

—————————— —

❉

: opzionale / Sì : dosaggio richiesto

Per una miglior cura dei capi, in questo programma l’effettiva velocità di centrifuga è limitata a 600 giri/min.

In questo programma la velocità di centrifuga predefinita può essere aumentata fino a 400 giri/minuto.

Black process 45.0° 100.0 LPI

Whirlpool is a registered trademark of Whirlpool USA

5019 301 05672/A

3it05672a.fm Page 2 Monday, October 4, 2004 5:20 PM

TABELLA CON SUM I

Programma

Manopola

termostato

(°C)

Carico

(kg)

Acqua

(l)

Energia

(kWh)

Durata Programma

ca.

(ore : minuti) Cotone 95 5,0 49* 1,90 2:00 Cotone 60 5,0 44 0,95 2:20

Cotone con “Eco Plus” ** 60 5,0 44 0,85 2:30

Cotone 40 4,5 44 0,60 2:05 Sintetici 60 2,5 55 0,80 1:30 Sintetici 40 2,5 55 0,60 1:20

Misti 40 3,0 45 0,50 1:00

Rapido 30 3,0 37 0,40 0:30

Delicati 40 1,5 60 0,60 0:45

Lana 30 1,0 60 0,30 0:40

Lavaggio a mano 30 1,0 45 0,30 0:40

Il ciclo di prelavaggio può aumentare la durata del lavaggio. I dati di consumo sono stati determinati in condizioni normalizzate in conformità allo Standard IEC/EN 60 456. In uso domestico i valori di consumo e durata programmi possono divergere da quelli riportati nella tabella in funzione della pressione dell’acqua, della temperatura dell’acqua di alimentazione, del carico e del tipo di biancheria. * Per ridurre la temperatura dell’acqua, viene introdotta dell’acqua fredda alla fine del lavaggio principale, prima dello scarico.

** Programma di riferimento in base all’etichetta dei dati energetici

INTRODURRE I DETERSIVI, CHIUDERE L’OBLÒ E SELEZIONARE IL PROGRAMMA

Introdurre il detersivo seguendo le indicazioni riportate sulla tabella dei programmi o nel capitolo “Detersivi e additivi” del libretto di istruzioni.

1. Portare la

manopola del programmatore

programma desiderato. La spia sopra il tasto

“Avvio/Pausa”

lampeggia. L’indicatore delle fasi del programma e della velocità di centrifuga predefinita per il programma selezionato si accendono.

UTILIZZO DEL CANDEGGIANTE

• Utilizzare il programma “Cotone” dopo aver inserito una quantità appropriata di candeggiante nello scomparto dell'ammorbidente; successivamente, utilizzare il programma “Risciacquo e Centrifuga” con o senza ammorbidente.

SELEZIONARE LE OPZIONI DESIDERATE

Tasto “Stir o fa cile”

• Può essere utilizzato con i programmi Cotone,

Sintetici e Misti per rendere più facile la successiva stiratura.

• Aumenta la quantità d’acqua e la centrifuga avviene in maniera molto delicata.

Tasto “Eco Plus”

• Grazie alla modifica del profilo delle temperature e a un programma leggermente più lungo, offre la

sul

combinazione ottimale tra eccellenti risultati di lavaggio e consumi energetici ulteriormente ridotti.

Tasto “Prelavaggio”

• Indicato solo per biancheria molto sporca (ad es. sabbia, sporco tenace). Con prelavaggio la durata dei programmi aumenta di circa 15 minuti.

Tasto “Risciacquo intensivo”

• Viene aumentata la quantità d’acqua e la durata del ciclo di risciacquo.

• Opzione particolarmente raccomandata in zone con acque estremamente dolci, per biancheria di neonati e persone allergiche.

Tasto “An ti P ieg a”

• La biancheria rimane immersa nell’ultima acqua di risciacquo senza essere centrifugata, per evitare che stinga o si sgualcisca eccessivamente.

• Opzione particolarmente consigliata nei programmi “Sintetici”, “Misti” o “Delicati”.

• Questa funzione è particolarmente adatta se non si desidera eseguire la centrifuga o si intende posticiparla.

il programma si arresta nella fase “Anti

Nota:

Piega” e la spia “Anti Piega” dell’indicatore delle fasi del programma è accesa.

Per terminare l’opzione “Anti Piega”:

• Premere nuovamente il tasto; la lavatrice effettua automaticamente la centrifuga adatta al programma di lavaggio prescelto.

• Se non si desidera eseguire la centrifuga, ruotare la manopola del programmatore su Scarico acqua e premere di nuovo il tasto quando la spia accanto lampeggia.

Tasto “Centrifuga variabile”

•Ogni programma ha una centrifuga massima automatica predeterminata.

• Premere il tasto per selezionare una velocità di centrifuga diversa.

• Se si seleziona la velocità di centrifuga “0”, viene annullata la centrifuga finale, ma le centrifughe intermedie durante il risciacquo vengono comunque eseguite. L’acqua viene solo scaricata.

COME AVVIARE IL PROGRAMMA

Aprire il rubinetto dell’acqua e premere il tasto

“Avvio/Pausa” “Avvio/Pausa”

. La spia accanto al tasto si accende.

Gli indicatori segnalano le fasi raggiunte del programma. Dopo l’avvio del programma, l’indicatore si sposta da “Lavaggio”, a “Risciacquo”, a “Centrifuga” muovendosi da sinistra a destra.

Terminata la fase del programma, la spia corrispondente si spegne.

SPIE ROSSE

“Porta chiusa”

La spia rimane accesa per tutto il tempo in cui è in corso un programma di lavaggio per indicare che l’oblò non può essere aperto. Quando la spia si spegne, l’oblò può essere aperto.

ALLA FINE DEL PROGRAMMA

• Tutte le spie dell’indicatore delle fasi del programma sono spente.

1. Portare la manopola del programmatore sulla posizione “Off/0”.

2. Chiudere il rubinetto dell’acqua.

3. Aprire l’oblò e togliere la biancheria.

4. Lasciare socchiuso l’oblò per lasciare asciugare il cestello.

MODIFICA DI PROGRAMMA, TEMPERATURA E OPZIONI A PROGRAMMA AVVIATO

1. Premere il tasto

“Avvio/Pausa”

per

interrompere il programma. La spia lampeggia.

2. Selezionare il nuovo programma (e la relativa temperatura), le opzioni e la velocità di centrifuga desiderate.

3. Premere di nuovo il tasto

“Avvio/Pausa”

. Il nuovo programma viene proseguito partendo dalla stessa fase in cui il precedente programma era stato interrotto. Per questo programma non è necessario aggiungere altro detersivo.

ANNULLAMENTO (RESET) DI UN PROGRAMMA IN CORSO PRIMA DELLA FINE DEL CICLO

Il tasto

“Annulla”

annulla un programma prima del

termine.

• Premendo il tasto

“Annulla”

per almeno 3 secondi, l’acqua residua viene scaricata prima che possa essere aperto l’oblò.
