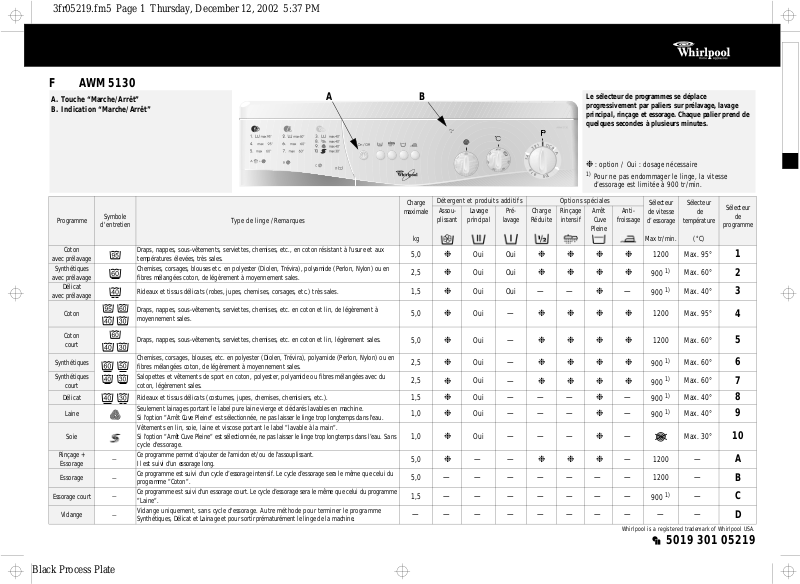

Whirlpool AWM 5130 PROGRAM TABLE

3fr05219.fm5 Page 1 Thursday, December 12, 2002 5:37 PM

AWM 5130

A. Touche “Marche/Arrêt” B. Indication “Marche/Arrêt”

Programme

Coton

avec prélavage

Synthétiques

avec prélavage

Délicat

avec prélavage

Coton

court

Synthétiques Synthétiques

court

Délicat

Laine

Soie

Rinçage +

Essorage Essorage

Essorage court

Vidange

Symbole

d' entretien

—

Draps, nappes, sous-vêtements, serviettes, chemises, etc., en coton résistant à l'usure et aux températures élevées, très sales. Chemises, corsages, blouses etc. en polyester (Diolen, Trévira), polyamide (Perlon, Nylon) ou en fibres mélangées coton, de légèrement à moyennement sales.

Rideaux et tissus délicats (robes, jupes, chemises, corsages, etc.) très sales.

Draps, nappes, sous-vêtements, serviettes, chemises, etc. en coton et lin, de légèrement à moyennement sales.

Draps, nappes, sous-vêtements, serviettes, chemises, etc. en coton et lin, légèrement sales.

Chemises, corsages, blouses, etc. en polyester (Diolen, Trévira), polyamide (Perlon, Nylon) ou en fibres mélangées coton, de légèrement à moyennement sales.

Salopettes et vêtements de sport en coton, polyester, polyamide ou fibres mélangées avec du coton, légèrement sales.

Rideaux et tissus délicats (costumes, jupes, chemises, chemisiers, etc.). Seulement lainages portant le label pure laine vierge et déclarés lavables en machine.

Si l'option “Arrêt Cuve Pleine“ est sélectionnée, ne pas laisser le linge trop longtemps dans l'eau.

Vêtements en lin, soie, laine et viscose portant le label “lavable à la main“.

Si l'option “Arrêt Cuve Pleine“ est sélectionnée, ne pas laisser le linge trop longtemps dans l’eau. Sans cycle d'essorage.

Ce programme permet d'ajouter de l'amidon et/ou de l'as souplissant. Il est suivi d’un essorage long. Ce programme est suivi d'un cycle d’essorage intensif. Le cy cle d’essorage sera le même que celui du programme “Coton“. Ce programme est suivi d'un essorage court. Le cycle d’essorage sera le même q ue celui du programme “Laine“. Vidange uniquement, sans cycle d'essorage. Autre méthode pour terminer le programme Synthétiques, Délicat et Lainage et pour sortir prématurément le linge de la machine.

Type de linge /Remarques

Charge

maximale

5,0 2,5 1,5

5,0

2,5 2,5

1,5 1,0

1,0

5,0 5,0 1,5

Détergent et produits additifs Options spéciales

Assou-

plissant

Lavage

principal

❉ ❉ ❉

❉

❉ ❉

❉

Oui Oui Oui Oui Oui Oui

Oui

Oui Oui

Oui

——

Pré-

Charge

lavage

Réduite

❉❉❉❉ ❉❉❉❉

——

—

— —

❉❉❉❉

❉❉❉❉ ❉❉❉❉

——— ———

———

❉❉❉

——————— ———————

———————— — —

Le sélecteur de programmes se déplace progressivement par paliers sur

principal, rinçage et essorage

quelques secondes à plusieurs minutes

❉

: option / Oui : dosage nécessaire

Pour ne pas endommager le linge, la vitesse d’essorage est limitée à 900 tr/min.

Rinçage intensif

Arrêt Cuve

Pleine

❉

❉ ❉

❉

Anti-

froissage

Sélecteur

de vitesse

d’ essorage

Max tr/min.

—

— —

—

Whirlpool is a registered trademark of Whirlpool USA.

prélavage, lavage

. Chaque palier prend de

Sélecteur

température

(°C)

1200 Max. 95°

Max. 60° Max. 40°

900 900

1200 Max. 95°

1200 Max. 60°

Max. 60° Max. 60°

Max. 40° Max. 40°

900 900

Max. 30°

1200 1200

900

— — —

Sélecteur

programme

1 2 3

5 6

7 8 9

A B C D

5019 301 05219

Black Process Plate

3fr05219.fm5 Page 2 Thursday, December 12, 2002 5:37 PM

DONNÉES SUR LA CONSOMMATION D' ÉNERGIE ET D'EAU

Programme

Sélecteur de température

(°C)

Charge

(kg)

Eau

(l)

Énergie

(kWh)

Durée

du programme

approx.

(heures: minutes) Coton 95 5,0 49 1,70 1:50 Coton 60 5,0 44 0,95 2:00 Coton 40 5,0 44 0,55 1:50

Synthétiques 60 2,5 55 0,80 1:25 Synthétiques 40 2,5 50 0,60 0:50

Délicat 40 1,5 50 0,50 0:45

Laine 40 1,0 50 0,50 0:40

Soie 30 1,0 37 0,40 0:40

Les programmes avec prélavage durent environ 15 minutes de plus que les programmes sans pr élavage. Les données relatives à la consommation d'eau et d'énergie ont été mesurées dans les conditions normales prévues par la norme CEI 60 456. Ces valeurs peuvent toutefois varier en fonction de la pression de l’eau, de la température de l'arrivée d'eau, de la charge et du type de linge.

VERSEZ LE DÉTERGENT, FERMEZ LE HUBLOT ET SÉLECTIONNEZ LE PROGRAMME

Versez le détergent comme décrit dans le tableau de programmes ou dans le chapitre “Détergent et produits additifs“.

1. Ouvrez le robinet.

2. Amenez le

sélecteur de programmes

sur le

programme désiré.

3. Amenez le

sélecteur de température

sur la

température désirée.

4. Amenez le

sélecteur de vitesse d’essorage

sur la

vitesse désirée.

Options spéciales

6. Vérifiez si la porte est bien fermée et démarrez le lave-linge en appuyant sur la touche

“MARCHE/ARRÊT“

. Le voyant s'allume pour

signaler que le lave-linge est en marche.

SÉLECTIONNEZ L'OPTION DÉSIRÉE

Touche “Charge Réduite“

• Réduit la consommation d'eau, en particulier lors

du rinçage.

• Idéal pour le linge peu sale ou les petites charges

(max. 3 kg).

Remarque:

Réduisez la quantité de détergent.

Touche “Rinçage intensif“

• La quantité d'eau est augmentée et la durée du cycle de rinçage est allongée.

• Particulièrement conseillé dans les régions possédant une eau extrêmement douce, pour le linge des bébés et des personnes allergiques.

Touche “Arrêt Cuve Pleine“

• Le linge non essoré reste dans la dernière eau de rinçage, permettant ainsi d'éviter la formation de faux plis et la décoloration du linge.

• Cette option est particulièrement conseillée pour les programmes “Synthétiques“ ou “Délicat“.

• Cette fonction convient parfaitement si vous désirez remettre l'essorage à plus tard, ou si vous voulez vidanger uniquement.

Pour supprimer l'option “Arrêt Cuve Pleine“:

• Appuyez à nouveau sur la touche “Arrêt Cuve Pleine“; le programme se terminera automatiquement par le cycle d’essorage sélectionné pour le programme de lavage.

Si vous ne désirez pas essorer les vêtements, tournez le sélecteur de programme jusqu'au programme “Vidange“.

Touche “Anti-froissage“

• Cette option peut être utilisée avec les programmes “Coton“ et “Synthétiques“ pour faciliter le repassage.

• Augmente la quantité d'eau utilisée et le linge est essoré très délicatement.

CHANGEMENT DE PROGRAMME

Permet de sélectionner un autre programme après le démarrage d' un cycle:

1. Arrêtez l'appareil en appuyant sur la touche

MARCHE/ARRÊT

“

“.

2. Sélectionnez le nouveau programme.

3. Démarrez le programme en appuyant sur la

touche “

MARCHE/ARRÊT

“.

FIN DU PROGRAMME

1. À la fin du programme, le sélecteur de

programme retourne en position d'arrêt.

2. Attendez le déverrouillage de la porte (environ

1 minute) avant de sortir le linge.

3. Éteignez l'appareil, ouvrez la porte et sortez le

linge.

4. Fermez le robinet d'eau et laissez la porte

entrouverte pour permettre au tambour de sécher.

REMARQUES ET INDICATIONS D'UTILISATION

NIVEAU D'EAU

• Il peut ne pas être visible étant donné que le lave-linge a été optimisé pour limiter au minimum la consommation d'eau sans altérer la qualité du lavage.

CONTRÔLE DE LA VITESSE D' ESSORAGE

• La vitesse d’essorage peut être réduite automatiquement ou l'essorage annulé en cas de petites charges de linge très absorbant (par ex. peignoirs de bain, tapis de bain). Ce contrôle évite la détérioration du linge et de la machine, les vibrations excessives et le bruit dus à une charge déséquilibrée: le bruit augmente si la vitesse d’essorage est élevée.

BRUIT DU MOTEUR

• Le bruit du nouveau moteur à commande électronique n'est pas le même que celui de votre ancienne machine.

NETTOYAGE DU FILTRE

• Pour assurer un parfait fonctionnement de la pompe, contrôlez le filtre régulièrement et nettoyez-le si besoin est.

Black Process Plate

Whirlpool is a registered trademark of Whirlpool USA.

5019 301 05219
