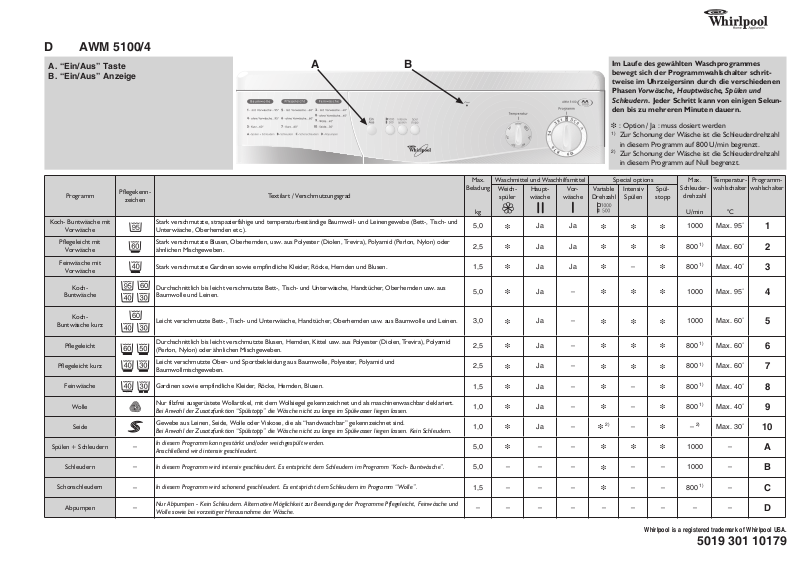

D AWM 5100/4

A. “Ein/Aus” Taste B. “Ein/Aus” Anzeige

Programm

Koch- Buntwäsche mit

Vorwäsche

Pflegeleicht mit

Vorwäsche

Feinwäsche mit

Vorwäsche

Pflegekenn-

zeichen

A B

Textilart / Verschmutzungsgrad

Stark verschmutzte, strapazierfähige und temperaturbeständige Baumwoll- und Leinengewebe (Bett-, Tisch- und Unterwäsche, Oberhemden etc.).

Stark verschmutzte Blusen, Oberhemden, usw. aus Polyester (Diolen, Trevira), Polyamid (Perlon, Nylon) oder ähnlichen Mischgeweben.

Stark verschmutzte Gardinen sowie empfindliche Kleider, Röcke, Hemden und Blusen.

Max.

Beladung

5,0

2,5

1,5

Im Laufe des gewählten Waschprogrammes bewegt sich der Programmwahlschalter schrittweise im Uhrzeigersinn durch die verschiedenen Phasen Vorwäsche, Hauptwäsche, Spülen und Schleudern. Jeder Schritt kann von einigen Sekunden bis zu mehreren Minuten dauern.

i : Option / Ja : muss dosiert werden

Zur Schonung der Wäsche ist die Schleuderdrehzahl

in diesem Programm auf 800 U/min begrenzt.

Zur Schonung der Wäsche ist die Schleuderdrehzahl

in diesem Programm auf Null begrenzt.

Waschmittel und Waschhilfsmittel Special options Max.

Weich-

spüler

Hauptwäsche

Ja Ja

Vor-

wäsche

Variable

Drehzahl

Intensiv

Spülen

i i i

–

Spül-

stopp

Schleuder-

drehzahl

U/min

1000 Max. 95°

800

Temperaturwahlschalter

°C

Max. 60°

Max. 40°

Programm-

wahlschalter

Koch-

Buntwäsche

Koch-

Buntwäsche kurz

Pflegeleicht

Pflegeleicht kurz

Feinwäsche Gardinen sowie empfindliche Kleider, Röcke, Hemden, Blusen.

Wolle

Seide

Spülen + Schleudern

Schleudern

Schonschleudern

Abpumpen

Durchschnittlich bis leicht verschmutzte Bett-, Tisch- und Unterwäsche, Handtücher, Oberhemden usw. aus Baumwolle und Leinen.

Leicht verschmutzte Bett-, Tisch- und Unterwäsche, Handtücher, Oberhemden usw. aus Baumwolle und Leinen.

Durchschnittlich bis leicht verschmutzte Blusen, Hemden, Kittel usw. aus Polyester (Diolen, Trevira), Polyamid (Perlon, Nylon) oder ähnlichen Mischgeweben.

Leicht verschmutzte Ober- und Sportbekleidung aus Baumwolle, Polyester, Polyamid und Baumwollmischgeweben.

Nur filzfrei ausgerüstete Wollartikel, mit dem Wollsiegel gekennzeichnet und als maschinenwaschbar deklariert.

Bei Anwahl der Zusatzfunktion “Spülstopp” die Wäsche nicht zu lange im Spülwasser liegen lassen.

Gewebe aus Leinen, Seide, Wolle oder Viskose, die als “handwaschbar” gekennzeichnet sind.

Bei Anwahl der Zusatzfunktion “Spülstopp” die Wäsche nicht zu lange im Spülwasser liegen lassen. Kein Schleudern.

In diesem Programm kann gestärkt und/oder weichgespült werden.

–

Anschließend wird intensiv geschleudert.

In diesem Programm wird intensiv geschleudert. Es entspricht dem Schleudern im Programm “Koch- Buntwäsche”.

–

In diesem Programm wird schonend geschleudert. Es entspricht dem Schleudern im Programm “Wolle”.

–

Nur Abpumpen - Kein Schleudern. Alternative Möglichkeit zur Beendigung der Programme Pflegeleicht, Feinwäsche und

–

Wolle sowie bei vorzeitiger Herausnahme der Wäsche.

5,0

3,0

2,5

1,5

1,0

5,0

5,0 – – –

1,5 – – –

Ja –

– –

i i i

–

i i i

– – 1000 –

– – 800

1000 Max. 95°

1000 Max. 60°

800

Max. 60°

Max. 40°

–

Max. 30°

1000 –

– – – – – – – – –

Whirlpool is a registered trademark of Whirlpool USA.

5019 301 10179

–

VERBRAUCHSDATEN

Temperatur-

Programm

Koch-Buntwäsche

Pflegeleicht

Feinwäsche

Wolle

Seide

Die Programme mit Vorwäsche dauern ca. 15 Minuten länger. Die Verbrauchsdaten wurden entsprechend Standard IEC/EN 60 456 unter genormten Bedingungen ermittelt. Die Verbrauchsdaten können in den einzelnen Haushalten in Abhängigkeit von Wasserdruck, Wasserzulauftemperatur, Wäschemenge und Wäscheart von den Tabellenwerten abweichen. * Zu Herabsetzung der Wassertemperatur wird am Ende des Hauptwaschgangs vor dem Abpumpen kaltes Wasser zugeführt.

WASCHMITTEL HINZUGEBEN, TÜR SCHLIEßEN UND PROGRAMM AUSWÄHLEN

Waschmittel wie in der Programmübersicht bzw. im Kapitel “Waschmittel und Waschhilfsmittel” des Handbuchs beschrieben hinzugeben.

1. Öffnen Sie die Wasserhahn.

2. Drehen Sie den Programmwahlschalter auf das gewünschte Programm.

3. Stellen Sie den Temperaturwahlschalter auf die gewünschte Temperatur.

4. Zusatzfunktionen können zugewählt werden.

5. Stellen Sie sicher, dass die Waschmaschinentür fest geschlossen ist und schalten Sie die Waschmaschine durch Drücken der “Ein/Aus”-Taste ein. Das Aufleuchten der Betriebslampe weist darauf hin, dass das Gerät eingeschaltet ist.

wahlschalter

(°C)

95 5,0 54* 1,70 2:00

60 5,0 49 0,95 2:20

40 5,0 49 0,60 2:05

60 2,0 55 0,80 1:30

40 2,0 55 0,60 1:20

30 1,5 60 0,50 0:45

30 1,0 60 0,30 0:40

30 1,0 60 0,30 0:50

Beladung

(kg)

Wasser

(l)

GEWÜNSCHTE ZUSATZFUNKTION WÄHLEN

Taste “Drehzahlreduzierung”

• Verringert die automatisch voreingestellte maximale

Schleuderdrehzahl. Bei einigen Programmen ist die maximale Endschleuderdrehzahl begrenzt, um die Wäsche zu schonen. Die Anwahl einer höheren Drehzahl ist nicht möglich.

Taste “Intensiv Spülen”

• Verlängert die Spüldauer und erhöht die

Wassermenge.

• Diese Zusatzfunktion eignet sich besonders für Gegenden mit mehr weichem Wasser, die Reinigung von Babywaäsche und als Hilfe bei Waschmittelallergien.

Taste “Spülstopp”

• Die Wäsche bleibt ungeschleudert im letzten

Spülwasser liegen: ein Verfärben der Wäsche und erhöhte Knitterbildung wird vermieden.

• Diese Zusatzfunktion empfiehlt sich besonders für die Programme “Pflegeleicht” oder “Feinwäsche”.

• Diese Zusatzfunktion ist besonders hilfreich, wenn Sie den Schleudervorgang zu einem späteren Zeitpunkt ausführen oder nur abpumpen wollen.

Energie

(kWh)

Programmdauer

ca.

(Stunden : Minuten)

Beenden der “Spülstopp” -Funktion:

• Drücken Sie die Taste “Spülstopp” erneut; der

Waschvorgang wird automatisch mit dem entsprechenden Schleudergang für das aktuelle Programm abgeschlossen. Soll die Wäsche nicht geschleudert werden, drehen Sie den Programmwahlschalter auf “Abpumpen”.

PROGRAMMUMWAHL

Das Programm umwählen, wenn der Waschvorgang bereits begonnen hat:

1. Gerät ausschalten, indem Sie die “Ein/Aus” -Taste drücken.

2. Neues Programm wählen.

3. Das Programm durch Drücken der “Ein/Aus”

-Taste starten.

PROGRAMMENDE

1. Am Ende des Programms befindet sich der Programmwahlschalter auf der Endposition.

2. Warten Sie, bis die Türverriegelung die Tür freigibt (ca. 1 Minute).

3. Die Waschmaschine ausschalten, Tür öffnen und Wäsche herausnehmen.

4. Schließen Sie den Wasserhahn und lassen Sie die Tür leicht offen stehen, damit die Trommel trocknen kann.

ANMERKUNGEN UND HINWEISE ZUM GEBRAUCH

• WASSERSTAND

Das Waschprogramm ist darauf ausgelegt, den Wasserstand auf ein Minimum zu senken, ohne das Waschergebnis zu mindern.

• SCHLEUDERDREHZAHLKONTROLLE

Die Schleuderdrehzahl kann automatisch reduziert oder im Fall geringer Wäschemengen mit besonders saugfähigen Geweben (z.B. Bademantel, Badvorleger) ganz ausgeschaltet werden. Dadurch werden eine Beschädigung des Gerätes sowie übermäßige Vibrationen und starke Geräusche vermieden, die bei ungleichmäßiger Beladung entstehen können: bei der Wahl einer hohen Schleuderdrehzahl erhöht sich der Geräuschpegel.

• MOTORGERÄUSCH

Der neue, elektronisch gesteuerte Motor hat andere Lafgeräusche, als Sie es von Ihrem alten Gerät vielleicht gewohnt sind. Wundern Sie sich also nicht

- moderne Technik hat modernen “Sound”.

• REINIGUNG DER FREMDKÖRPERFALLE

Um die einwandfreie Funktionsweise der Pumpe zu gewährleisten, die Fremdkörperfalle gelegentlich kontrollieren und falls erforderlich, reinigen.
