Whirlpool AWE 9830 GG PROGRAM TABLE

F

A. Sélecteur de programme
B. Touches des options
C. Touche “Favoris”
D. Touche “Température”
E. Touche “Départ différé”
F. Touche “Essorage variable”
G. Touche “Départ/Pause”
H. Touche “Annulation”
I. Affichage

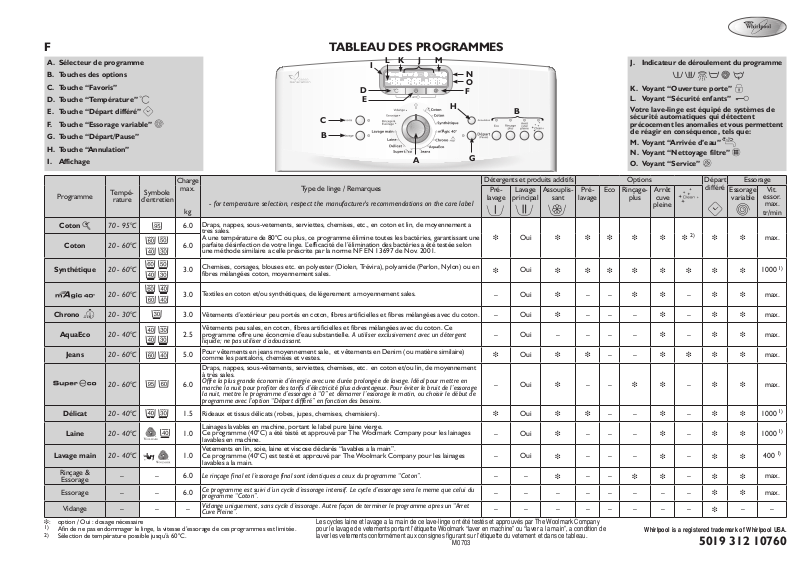

TABLEAU DES PROGRAMMES

J

KL

I

D

E

C
B

M

N
O

F

H

A

G

J. Indicateur de déroulement du programme

K. Voyant “Ouverture porte”
L. Voyant “Sécurité enfants”

B

Votre lave-linge est équipé de systèmes de
sécurité automatiques qui détectent
précocement les anomalies et vous permettent
de réagir en conséquence, tels que:

M. Voyant “Arrivée d’eau”
N. Voyant “Nettoyage filtre”
O. Voyant “Service”

Charge

Programme

Tempé-

rature

Symbole

d’entretien

max.

- for temperature selection, respect the manufacturer's recommendations on the care label

kg

Coton 70 - 95°C 6.0

Coton 20 - 60°C 6.0

Synthétique 20 - 60°C 3.0

20 - 60°C 3.0

Chrono 20 - 30°C 3.0

AquaEco 20 - 40°C 2.5

Jeans 20 - 60°C 5.0

20 - 60°C 6.0

Délicat 20 - 40°C 1.5

Laine 20 - 40°C 1.0

Lavage main 20 - 40°C 1.0

Rinçage &

Essorage

– – 6.0

Essorage – – 6.0

Vidange – – –

: option / Oui : dosage nécessaire

1)

Afin de ne pas endommager le linge, la vitesse d’essorage de ces programmes est limitée.

2)

Sélection de température possible jusqu’à 60°C.

Draps, nappes, sous-vetements, serviettes, chemises, etc., en coton et lin, de moyennement a
tres sales.
A une température de 80°C ou plus, ce programme élimine toutes les bactéries, garantissant une
parfaite désinfection de votre linge. L’efficacité de l’élimination des bactéries a été testée selon
une méthode similaire a celle prescrite par la norme NF EN 13697 de Nov. 2001.

Chemises, corsages, blouses etc. en polyester (Diolen, Trévira), polyamide (Perlon, Nylon) ou en
fibres mélangées coton, moyennement sales.

Textiles en coton et/ou synthétiques, de légerement a moyennement sales.

Vêtements d’extérieur peu portés en coton, fibres artificielles et fibres mélangées avec du coton.

Vêtements peu sales, en coton, fibres artificielles et fibres mélangées avec du coton. Ce
programme offre une économie d’eau substantielle. A utiliser exclusivement avec un détergent

liquide; ne pas utiliser d’adoucissant.

Pour vêtements en jeans moyennement sale, et vêtements en Denim (ou matière similaire)
comme les pantalons, chemises et vestes.

Draps, nappes, sous-vêtements, serviettes, chemises, etc. en coton et/ou lin, de moyennement
à très sales.

Offre la plus grande économie d’énergie avec une durée prolongée de lavage. Idéal pour mettre en
marche la nuit pour profiter des tarifs d’électricité plus advantageux. Pour éviter le bruit de l’essorage
la nuit, mettre le programme d’essorage à “0” et démarrer l’essorage le matin, ou choisir le début de
programme avec l’option “Départ différé” en fonction des besoins.

Rideaux et tissus délicats (robes, jupes, chemises, chemisiers).
Lainages lavables en machine, portant le label pure laine vierge.

Ce programme (40°C) a été testé et approuvé par The Woolmark Company pour les lainages
lavables en machine.

Vetements en lin, soie, laine et viscose déclarés “lavables a la main”.
Ce programme (40°C) est testé et approuvé par The Woolmark Company pour les lainages
lavables a la main.

Le rinçage final et l’essorage final sont identiques a ceux du programme “Coton”.

Ce programme est suivi d’un cycle d’essorage intensif. Le cycle d’essorage sera le meme que celui du
programme “Coton”.

Vidange uniquement, sans cycle d’essorage. Autre façon de terminer le programme apres un “Arret
Cuve Pleine”.

Type de linge / Remarques

Pré-

lavage





– Oui

– Oui

Lavage

principal

Oui

Oui

Assouplis-

sant

     

       





– Oui – – – –

Détergents et produits additifs Options Départ

Oui



– Oui

Oui



– Oui

– Oui

– –

 



 







– – – – – – – –

– – – – – – – –

Les cycles laine et lavage a la main de ce lave-linge ont été testés et approuvés par The Woolmark Company
pour le lavage de vetements portant l’étiquette Woolmark “laver en machine” ou “laver a la main”, a condition de
laver les vetements conformément aux consignes figurant sur l’étiquette du vetement et dans ce tableau.

M0703

Pré-

Eco Rinçage-

lavage

– –

– – –

– –

– –

– –

– – –

– – –

– –

différé

Essorage

variable

plus

Arrêt

cuve

pleine

Essorage

2)

 

 

–

 

–





–

 

 

   

 

 

–

 

–







–

–

–

 

 

 

 

 



Whirlpool is a registered trademark of Whirlpool USA.

– –

5019 312 10760

Vit.

essor.

max.

tr/min

max.

1000

max.

max.

max.

max.

max.

1000

1000

400

max.

max.

1)

1)

1)

1)

DONNÉES LA CONSOMMATION D’ÉNERGIE ET D’EAU

Programme

Cotton blanc / Antibactérien 95 6.0 59** 1.90 2:00

Les données relatives a la consommation d’eau et d’énergie ont été mesurées dans les conditions normales prévues par la norme
IEC/EN60456. Ces valeurs peuvent toutefois varier en fonction de la pression et de la température de l’arrivée d’eau, de la charge et du
type de linge.
* L’affichage du temps résiduel peut différer des valeurs fournies dans le tableau, car il dépend des conditions d’utilisation de votre
habitation.
** Afin de réduire la température de l’eau, un peu d’eau froide est ajoutée a la fin du cycle de lavage, avant la vidange de la cuve.
*** Programme de référence pour l’étiquette énergétique.

Coton 60 6.0 55 1.14 2:30

Coton avec “Eco”*** 60 6.0 55 0.90 3:30

Coton 40 6.0 55 0.70 2:30
Synthétiques 60 3.0 54** 0.90 1:40
Synthétiques 40 3.0 48 0.55 1:25

Magic 40° 40 3.0 40 0.45 1:00

Chrono15 30 3.0 30 0.15 0:15

AquaEco 40 2.5 19 0.45 1:00

Jeans 40 5.0 70 0.70 2:43

SuperEco 60 6.0 55 0.78 4:00

Délicat 40 1.5 50 0.55 0:45

Laine 40 1.0 55 0.55 0:45

Lavage main 40 1.0 40 0.55 0:35

Température

(°C)

VERSEZ LE DÉTERGENT, FERMEZ LE HUBLOT
ET SÉLECTIONNEZ LE PROGRAMME

Versez le détergent conformément aux indications
figurant sur la premiere page ou dans le chapitre
“Détergents et produits additifs” de votre mode
d’emploi.

1. Positionnez le sélecteur de programme sur le
programme souhaité.

2. Vous pouvez modifier la température et la vitesse
d’essorage visualisées à l’écran en appuyant sur la
touche “Température” ou la touche “Essorage
variable”. Le voyant à côté de la touche “Départ/

Pause” clignote.

SÉLECTION DE L’OPTION DÉSIRÉE

Si la combinaison du programme et des options
supplémentaires n’est pas possible, le voyant s’éteint
automatiquement. Les combinaisons d’options qui
ne sont pas compatibles sont automatiquement
désélectionnées.

Touche “Prélavage”

• Uniquement pour le lavage du linge particulierement
sale (sable, salissures grossieres, par exemple). La
durée du cycle est augmentée d’environ 15 minutes.

• Si vous sélectionnez l’option “Prélavage”, n’utilisez
pas de détergent liquide dans le compartiment de
lavage principal.

Touche

“Eco“

• En modifiant le profil de température et en allongeant
lég

èrement le temps de lavage, vous obtiendrez un
excellent résultat de lavage et réduirez
simultanément la consommation énergétique.

Touche “Rinçage Plus”

• La quantité d’eau est augmentée et le cycle de
rinçage est allongé.

• Particulierement conseillé dans les régions possédant
une eau extremement douce, pour le linge des bébés
et des personnes allergiques.

Touche “Arret Cuve Pleine”

• Le linge non essoré reste dans la derniere eau de
rinçage, permettant ainsi d’éviter la formation de faux
plis et la décoloration du linge.

Charge

(kg)

Eau

(l)

• Cette option est particulierement conseillée pour les
programmes “Synthétiques”, “Délicat” et “Magic 40°”.

• Elle est particulierement utile si vous désirez remettre
l’essorage a plus tard ou vidanger seulement.

• Si vous sélectionnez l’option “Arret Cuve Pleine”, ne
laissez pas le linge tremper trop longtemps dans l’eau
de rinçage.
Remarque: le programme s’arrête sur “Arret Cuve
Pleine” lorsque le voyant “Arret Cuve Pleine”
s’affiche à l’écran. Le voyant a côté de la touche
“Départ/Pause” clignote.

Pour supprimer l’option “Arret Cuve pleine”:

• Appuyez sur la touche “Départ/Pause”; le
programme se terminera automatiquement par le cycle
d’essorage sélectionné pour le programme de lavage.

• Si vous ne désirez pas essorer les vetements, tournez
le sélecteur de programme sur “Vidange” et appuyez
sur la touche “Départ/Pause”
programme Vidange.

Touche “Clean+”

• Choisissez cette option si vous utilisez un additif
détachant en cours de lavage (par exemple une
poudre “Vanish”) - cela améliorera l’efficacité de
l’additif pour obtenir une meilleure performance du
lavage et du détachant.

• Peut être sélectionné pour les programmes “Coton”
et “Synthétiques”; choisissez une température de
30 ou 40°C et utilisez une charge maximale.

• Ajoutez la quantité appropriée d’additif détachant
(poudre) dans le compartiment principal de lavage
avec votre détergent (utilisez uniquement un
détergent poudre avec cette option). Respectez les
instructions de dosage du fabricant.

• Prolonge le programme d‘environ 5 à 15 minutes.

• Convient à l’utilisation de détachants et agent
de blanchiment, à base d’oxygène.

blanchiment à base de chlore ou perborate, ne
doivent pas être utilisés!
Touche “Essorage”

• Une vitesse d’essorage maximum est attribuée
automatiquement a chaque programme.

• Appuyez sur cette touche pour définir une autre
vitesse d’essorage.

Énergie

(kWh)

(heures : minutes)

pour démarrer le

Durée approx.

du programme*

Les agents de

• Si vous sélectionnez la vitesse d’essorage “0”,
l’essorage final est annulé, mais les essorages
intermédiaires a vitesse maximale ont lieu pendant le
rinçage. L’eau est seulement vidangée.

MÉMORISER VOS PROGRAMMES FAVORIS

Si vous utilisez fréquemment un réglage pour un
programme donné, ce lave-linge vous offre la possibilité
de sauvegarder un réplage pour chaque programme,
de façon à le réutiliser ultérieurement en appuyant
simplement sur une touche.

• Sélectionez le programme, la température, la vitesse
d’essorage et le(s) option(s) souhaités, appuyez sur la
touche “Favoris” et maintenez-la enfoncée pendant
au moins 3 secondes. Le voyant près de la touche
“Favoris” clignote un instant puis s’allune fixe - le
réglage du programme est mémorise.
Quand vous souhaites réutiliser ce réglage de
programme individuel, sélectionnez le programme,
pressez la touche “Favoris” et démarrez-le en appuyant
sur la touche “Départ/Pause”.

Si vous souhaitez remplacer le réglage mémorisé
par un autre:

• Sélectionnez le programme, la température, la vitesse
d’essorage et le(s) option(s) souhaités, appuyez sur la
touche “Favoris” et maintenez-la enfoncée
pendant au moins 3 secondes. La réglage mémorisé
précédemment sera remplacé par le nouveau réglage.

DÉPART DIFFÉRÉ

La touche “Départ différé” permet au consommateur
de démarrer la machine a sa meilleure convenance, par
exemple la nuit pour bénéficier de tarifs plus avantageux.
N’utilisez pas de détergent liquide si vous avez activé la
fonction “Départ différé”.

• Sélectionnez le programme, la température, la
vitesse d’essorage et les options.

• Appuyez sur la touche “Départ Différé” pour sélectionner
un temps différé jusqu’à un maximum de 23 heures;

• Appuyez sur la touche “Départ/Pause”.
Le compte à rebours du temps différé démarre; le
symbole de l’horloge à côté du temps différé et le point
entre les heures et les minutes se mettent à clignoter.

• L’indication du nombre d’heures avant le démarrage du
programme disparaît des que le programme commence
et est remplacé par l’indication du temps résiduel.

• Apres avoir appuyé sur la touche “Départ/Pause”,
le nombre d’heures présélectionné peut être réduit
en appuyant de façon continue sur la touche “Départ
différé”. À partir d’une heure, il est également
possible de réduite ce temps par minutes.

Pour supprimer la fonction “Départ Différé”
..avant d’appuyer sur la touche “Départ(Pause)”:

• Sélectionner un autre programme ou appuyez sur la
touche “Annulation”.

..apres avoir appuyé sur la touche “Départ (Pause)”:

• Appuyez sur la touche “Annulation” pendant 3
secondes minimum - l’heures départ différé disparaît
à l’afficheur.

DÉMARRAGE DU PROGRAMME

Ouvrez le robinet et appuyez sur la touche “Départ/
Pause”. Le voyant situé pres de la touche “Départ/
Pause” s’allume. L’indicateur de déroulement du

programme indique la phase du programme en cours et
se déplace de gauche a droite en passant par les phases
de lavage, rinçage et essorage/vidange.

VOYANT “OUVERTURE PORTE”

Avant de démarrer un programme et au terme d’un
programme, le voyant est allumé pour indiquer que le

couvercle peut etre ouvert. Tant qu’un programme de
lavage est en cours, le couvercle reste verrouillé et ne
peut en aucun cas etre forcé. Si vous devez absolument
l’ouvrir alors qu’un programme est en cours, consultez le
chapitre “Annulation d’un programme avant la fin”.

VERROUILLAGE DES TOUCHES

Vous avez la possibilité de verrouiller les touches du
bandeau de commande, afin d’éviter toute utilisation
inappropriée (par des enfants, par exemple).

• Appuyez simultanément sur les touches de
température et de vitesse d’essorage et maintenez-les
enfoncées pendant au moins 3 secondes. Le symbole
de la clé s’allume à l’écran.

• Pour déverrouiller les touches: procédez de manière
identique.

VOYANTS ROUGES SUR L’AFFICHAGE

“Arrivée d’eau”

L’eau n’entre que lentement ou pas du tout. Ouvrez le
robinet; si le voyant reste allumé, consultez le chapitre
“Diagnostic Rapide” dans le mode d’emploi.

“Nettoyage filtre”

La vidange de l’eau ne s’effectue pas. Vérifiez si le tuyau
de vidange n’est pas plié ou si le filtre ne doit pas etre
nettoyé; dans ce dernier cas, consultez le Mode d’emploi
(“Nettoyage du filtre”).

“Service”

L’allumage du voyant “Service” peut etre déclenché par
un défaut de fonctionnement d’un composant électrique.
Consultez le chapitre “Diagnostic rapide” dans le Mode
d’emploi; si le probleme persiste, contactez le Service
Apres-vente.

FIN DU PROGRAMME

• Tous les voyants de l’indicateur de déroulement du
programme sont éteints et le voyant “Ouverture
porte” est allumé.

1. Tournez le sélecteur de programme sur “Off/O”.

2. Fermez le robinet.

3. Ouvrez le couvercle et les portillons du tambour, et
retirez le linge.

4. Laissez le couvercle ouvert pour permettre au
tambour de sécher.

CHANGEMENT DE PROGRAMME ET/OU
D’OPTIONS APRES LE DÉMARRAGE DU
PROGRAMME

1. Appuyez sur la touche “Départ/Pause” pour
interrompre le programme. Le voyant s’allume.

2. Sélectionnez un autre programme, une autre
température, une autre vitesse d’essorage et d’autres
options, si vous le souhaitez.

3. Appuyez de nouveau sur la touche “Départ/Pause”.
Le nouveau programme démarrera la ou le
programme précédent a été interrompu. N’ajoutez
pas d’autre détergent pour ce programme.

ANNULATION (RÉINITIALISATION) D’UN
PROGRAMME EN COURS AVANT LA FIN

La touche “Annulation” annule un programme avant la fin.

• Appuyez sur la touche “Annulation” pendant au
moins 3 secondes. L’eau résiduelle est vidangée avant
que le couvercle ne puisse etre ouvert.

Whirlpool is a registered trademark of Whirlpool USA.

5019 312 10760
