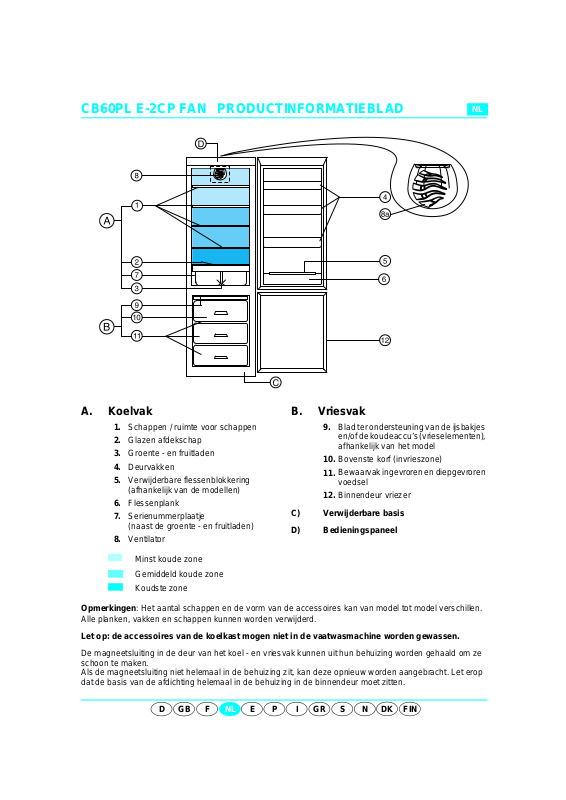

CB60PL E-2CP FAN PRODUCTINFORMATIEBLAD

NL

A. Koelvak

Schappen / ruimte voor schappen

1.

Glazen afdekschap

2.

Groente - en fruitladen

3.

Deurvakken

4.

Verwijderbare flessenblokkering

5.

(afhankelijk van de modellen)
Flessenplank

6.

Serienummerplaatje

7.

(naast de groente - en fruitladen)
Ventilator

8.

Minst koude zone
Gemiddeld koude zone
Koudste zone

Opmerkingen

Alle planken, vakken en schappen kunnen worden verwijderd.

Let op: de accessoires van de koelkast mogen niet in de vaatwasmachine worden gewassen.

De magneetsluiting in de deur van het koel - en vriesvak kunnen uit hun behuizing worden gehaald om ze
schoon te maken.
Als de magneetsluiting niet helemaal in de behuizing zit, kan deze opnieuw worden aangebracht. Let erop
dat de basis van de afdichting helemaal in de behuizing in de binnendeur moet zitten.

: Het aantal schappen en de vorm van de accessoires kan van model tot model verschillen.

B. Vriesvak

Blad ter ondersteuning van de ijsbakjes

9.

en/of de koudeaccu’s (vrieselementen),
afhankelijk van het model

Bovenste korf (invrieszone)

10.

Bewaarvak ingevroren en diepgevroren

11.

voedsel
Binnendeur vriezer

12.
C) Verwijderbare basis
D) Bedieningspaneel

NLGBD F IE P GR

S N FIN

DK

CB60PL E-2CP FAN

NL

BEDIENINGSPANEEL

Instelknop van het koelvak met stand

1.

voor uitschakeling van het vak zelf.
Drukknop met “Supercool” functie in het

2.

koelvak, laat het gele lampje (3)
branden.

3. Groen lampje

koelvak in werking is.
geeft aan dat de functie “Supercool” in
werking is.

Instelknop van het vriesvak met stand

4.

voor uitschakeling van het vak zelf.
Stand “Eco” voor vriezen met beperkte

5.

hoeveelheid voedsel.

: geeft aan dat het

Geel lampje

:

Drukknop met snelvriesfunctie, laat het

6.

gele lampje (7) branden.

7. Groen lampje

vriesvak in werking is.
geeft aan dat het snelvriezen in werking
is.

Lichtknop in het koelvak. Trek de knop

8.

uit om het licht uit te schakelen.

Belangrijk

als de thermostaatknoppen in de stand
Off staan en de knop is uitgetrokken.

9. Rood alarmlampje

temperatuur in het vriesvak.

: Geeft aan dat het

Geel lampje

: Het apparaat is alleen uit

betreffende de

:

Ventilator:

Met behulp van de ventilator kan de temperatuur in het koelvak gelijkmatiger worden verdeeld, waardoor het
voedsel beter wordt geconserveerd.

Belangrijk:

De ventilator draait UITSLUITEND wanneer de compressor werkt.
Zet geen voedsel voor de afzuigzone (8a).

Dit apparaat beschikt over twee compressoren waarmee het koelvak en het vriesvak volledig
zelfstandig kunnen worden ingesteld.

Instelling binnentemperatuur koelvak

Thermostaat op Min: minder koude
Thermostaat op Max:koudere
Thermostaat op Off

Wij adviseren de thermostaat in te stellen op de stand Med.

: alleen uitschakeling van het koelvak.

binnentemperatuur

binnentemperatuur

Instelling binnentemperatuur vriesvak

Thermostaat op ECO:minder koude
Thermostaat op °C:koudere
Thermostaat op Off

Wij adviseren u de thermostaat op de stand ECO in te stellen.

: uitschakeling van zowel het vriesvak als het koelvak.

binnentemperatuur

binnentemperatuur

Opmerking:

plaats van het apparaat kunnen van invloed zijn op de binnentemperatuur van de koelkast. De
thermostaatstand dient op grond van deze factoren te worden aangepast.

De luchttemperatuur van de omgeving, de frequentie waarmee de deur wordt geopend en de

Vervanging lampje:

Voor dit product wordt een speciaal lampje gebruikt; om het te vervangen niet losschroeven maar
naar de binnenkant van het apparaat trekken.

5019 100 33121
