Whirlpool ARC 6171, ARC 6181 INSTALLATION [da]

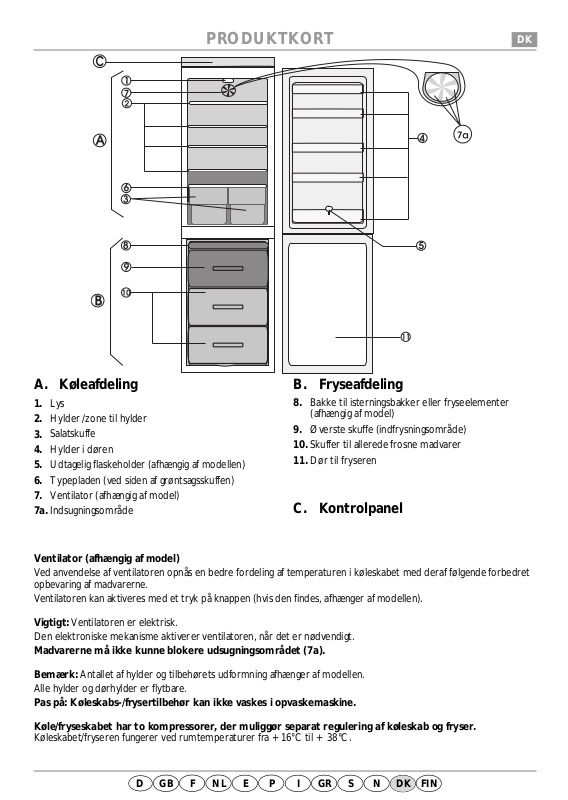

PRODUKTKORT
DK
A. Køleafdeling
Lys
1.
Hylder /zone til hylder
2.
Salatskuffe
3.
Hylder i døren
4.
Udtagelig flaskeholder (afhængig af modellen)
5.
Typepladen (ved siden af grøntsagsskuffen)
6.
Ventilator (afhængig af model)
7.
Indsugningsområde
7a.
Ventilator (afhængig af model)
Ved anvendelse af ventilatoren opnås en bedre fordeling af temperaturen i køleskabet med deraf følgende forbedret
opbevaring af madvarerne.
Ventilatoren kan aktiveres med et tryk på knappen (hvis den findes, afhænger af modellen).
Ventilatoren er elektrisk.
Vigtigt:
Den elektroniske mekanisme aktiverer ventilatoren, når det er nødvendigt.
Madvarerne må ikke kunne blokere udsugningsområdet (7a).
Bemærk:
Alle hylder og dørhylder er flytbare.
Pas på: Køleskabs-/frysertilbehør kan ikke vaskes i opvaskemaskine.
Køle/fryseskabet har to kompressorer, der muliggør separat regulering af køleskab og fryser.
Køleskabet/fryseren fungerer ved rumtemperaturer fra +16°C til + 38°C.
Antallet af hylder og tilbehørets udformning afhænger af modellen.
B. Fryseafdeling
Bakke til isterningsbakker eller fryseelementer
8.
(afhængig af model)
Øverste skuffe (indfrysningsområde)
9.
Skuffer til allerede frosne madvarer
10.
Dør til fryseren
11.
C. Kontrolpanel
F NL
GB
D
P
E
I
GR N FIN
S
DK
BESKRIVELSE AF BETJENINGSPANELET
FIGUR A (afængigt af model)
FIGUR B (afhængigt af model)
Knapper til tænding/slukning af afdelingen, navigering i menuen, funktionsvalg og bekræftelse:
Knap til tænding/slukning af køleskabet
1.
Grøn kontrollampe for drift af køleskab
1a.
Knap til tænding/slukning af fryseren
2.
Grøn kontrollampe for drift af fryser
2a.
Knap til øgning af temperaturen i den valgte køleafdeling
3.
Knap til sænkning af temperaturen i den valgte
4.
køleafdeling
Indstillet temperatur i køleafdelingen
5.
Kontrollampe for funktionen lynafkøling
6.
Knap til tænding/slukning af funktionen lynafkøling
7.
Knap til tænding/slukning af funktionen lynindfrysning
8.
Kontrollampe for funktionen lynindfrysning
9.
Indstillet temperatur i fryseafdelingen
10.
Knap til øgning af temperaturen i den valgte
11.
fryseafdeling
Knap til sænkning af temperaturen i den valgte
12.
fryseafdeling
Alarmikon, normalt forbundet med lydsignalet
13.
Knap til deaktivering af lydsignal
14.
BRUG AF KØLE-/FRYSESKABET
Knap til tænding/slukning for køleafdelingen (RIF. 1)
Denne funktion deaktiverer kun køleafdelingen. For at tænde den igen skal der atter trykkes på knappen.
Denne operation kobler ikke skabet fra strømforsyningen.
Grøn kontrollampe for drift af køleskab (RIF. 1a)
Knap til tænding/slukning for fryseafdelingen (RIF. 2)
Denne funktion deaktiverer fryseafdelingen. For at tænde den igen skal der atter trykkes på knappen.
Denne operation kobler ikke skabet fra strømforsyningen.
Grøn kontrollampe for drift af fryser (RIF. 2a)
Når apparatet sluttes til elforsyningen tænder displayet, lydsignalet aktiveres, og den røde kontrollampe blinker, fordi
fryseren ikke har nået den optimale temperatur til opbevaring af madvarer.
5019 437 33025
