Whirlpool ARC 5662/IX, CZN 340, CFS 500 AL, ARC 5560/AL, ARC 5580/AL DATASHEET
...
FICHE PRODUIT
F

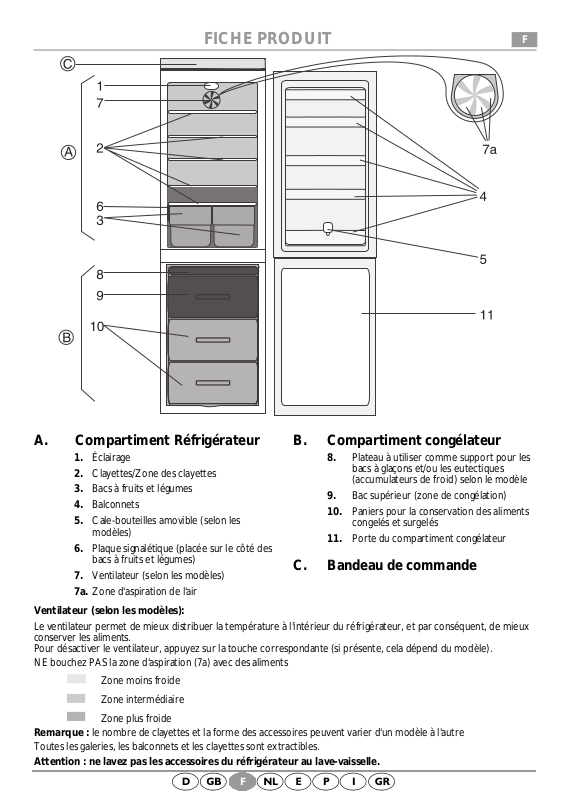

A. Compartiment Réfrigérateur
Éclairage
1.
Clayettes/Zone des clayettes
2.
Bacs à fruits et légumes
3.
Balconnets
4.
Cale-bouteilles amovible (selon les
5.
modèles)
Plaque signalétique (placée sur le côté des
6.
bacs à fruits et légumes)
Ventilateur (selon les modèles)
7.
Zone d'aspiration de l'air
7a.
Ventilateur (selon les modèles):
Le ventilateur permet de mieux distribuer la température à l'intérieur du réfrigérateur, et par conséquent, de mieux
conserver les aliments.
Pour désactiver le ventilateur, appuyez sur la touche correspondante (si présente, cela dépend du modèle).
NE bouchez PAS la zone d'aspiration (7a) avec des aliments
Zone moins froide
Zone intermédiaire
Zone plus froide
Remarque :
Toutes les galeries, les balconnets et les clayettes sont extractibles.
Attention : ne lavez pas les accessoires du réfrigérateur au lave-vaisselle.
le nombre de clayettes et la forme des accessoires peuvent varier d'un modèle à l'autre
GB
D
NL P
B. Compartiment congélateur
Plateau à utiliser comme support pour les
8.
bacs à glaçons et/ou les eutectiques
(accumulateurs de froid) selon le modèle
Bac supérieur (zone de congélation)
9.
Paniers pour la conservation des aliments
10.
congelés et surgelés
Porte du compartiment congélateur
11.
C. Bandeau de commande
I
I
S
GREFINF
DK
N
Cet appareil dispose de deux compresseurs ; les réglages du compartiment réfrigérateu r et du congélateur
5019 637 33050/A
sont donc indépendants
Réglage de la température du réfrigérateur
Thermostat sur Min/1: température interne plus chaude
Thermostat sur Max/7: température interne plus froide
Thermostat sur Off/0: extinction du seul compartiment frigorifique
Nous conseillons de régler le thermostat sur la position Med./3-4
Réglage de la température du congélateur
(avec fonction “1/2 charge” signalée - selon les modèles)
Thermostat sur Min/1: température interne plus chaude
Thermostat sur Max/4: température interne plus froide
Thermostat sur Off/0: extinction du seul compartiment congélateur
Nous conseillons de régler le thermostat sur la position Med./2-3
Description de la signalisation lumineuse
1. Le bouton de fonctionnement “super” - congélation rapide - détermine l’allumage du témoin jaune 2
3. Le
voyant rouge
4. Le
voyant vert
5. Interrupteur éclairage (selon les modèles)
Le réfrigérateur-congélateur fonctionne à une température ambiante comprise entre +16° C à +38° C.
Remarques :
sur la température intérieure du réfrigérateur.
Les positions du thermostat doivent varier en fonction de ces facteurs.
La température ambiante, la fréquence d'ouverture de la porte et la position de l'appareil peuvent influer
indique l’alarme de la température interne du compartiment congélateur
indique que l’appareil est branché à la prise de courant
5019 637 33118
GB
D
NL P
I
I
S
GREFINF
DK
N
