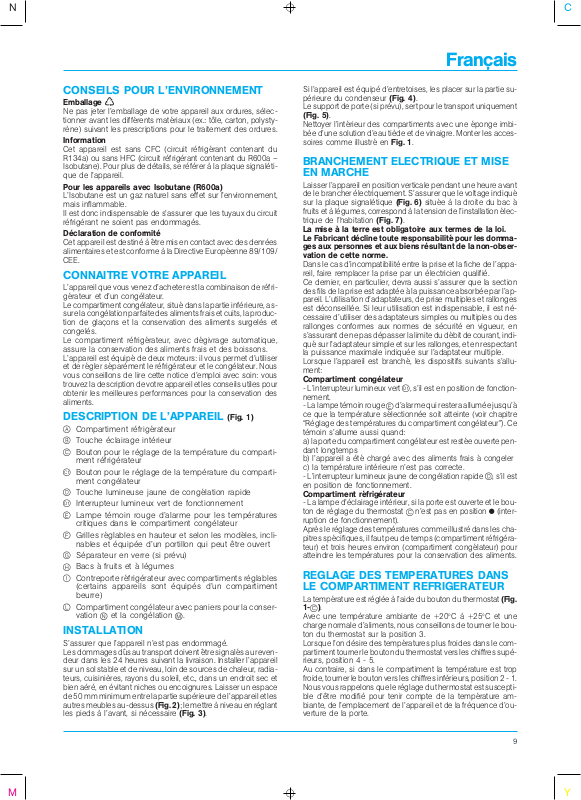

WHIRLPOOL ARC5130 User Manual [fr]

Franc¸ais

CONSEILS POUR L’ENVIRONNEMENT

Emballage

Ne pas jeter l’emballage de votre appareil aux ordures, se´lec­tionner avant les diffe´rents mate´riaux (ex.: toˆle, carton, polysty­re`ne) suivant les prescriptions pour le traitement des ordures.

Information

Cet appareil est sans CFC (circuit re´frige´rant contenant du
R134a) ou sans HFC (circuit re´frige´rant contenant du R600a –
Isobutane). Pour plus de de´tails, se re´fe´rer a` la plaquesignale´ti­que de l’appareil.

Pour les appareils avec Isobutane (R600a)

L’Isobutane est un gaz naturel sans effet sur l’environnement,
mais inflammable.
Il est donc indispensable de s’assurer que les tuyaux du circuit
re´frige´rant ne soient pas endommage´s.

De´claration de conformite´

Cet appareil est destine´a`eˆtre mis en contact avec des denre´es
alimentaires et est conforme a`laDirectiveEurope´enne 89/109/
CEE.

Ù

CONNAITRE VOTRE APPAREIL

L’appareil que vous venez d’acheter est la combinaison de re´fri­ge´rateur et d’un conge´lateur.
Le compartiment conge´lateur, situe´ dans la partie infe´rieure,as­sure la conge´lation parfaite des aliments frais et cuits, la produc­tion de glac¸ons et la conservation des aliments surgele´s et
congele´s.
Le compartiment re´frige´rateur, avec de´givrage automatique,
assure la conservation des aliments frais et des boissons.
L’appareil est e´quipe´ de deux moteurs: il vous permet d’utiliser
et de re´glerse´pare´ment le re´frige´rateur et le conge´lateur. Nous
vous conseillons de lire cette notice d’emploi avec soin: vous
trouvez la description de votre appareil et les conseils utiles pour
obtenir les meilleures performances pour la conservation des
aliments.

DESCRIPTION DE L’APPAREIL

Compartiment re´frige´rateur

a

Touche e´clairage inte´rieur

b

Bouton pour le re´glage de la tempe´ratureducomparti-

c

ment re´frige´rateur
Bouton pour le re´glage de la tempe´ratureducomparti-

ü

ment conge´lateur
Touche lumineuse jaune de conge´lation rapide

d

Interrupteur lumineux vert de fonctionnement

ý

Lampe te´moin rouge d’alarme pour les tempe´ratures

e

critiques dans le compartiment conge´lateur
Grilles re´glables en hauteur et selon les mode` les, incli-

f

nables et e´quipe´e d’un portillon qui peut eˆtre ouvert
Se´parateur en verre (si pre´vu)

g

Bacs a`fruitseta`le´gumes

h

Contreporte re´frige´rateur avec compartiments re´glables

i

(certains appareils sont e´quipe´s d’un compartiment
beurre)

Compartiment conge´lateur avec paniers pour la conser-

l

vation

et la conge´lationm.

n

(Fig. 1)

INSTALLATION

S’assurer que l’appareil n’est pas endommage´.
Les dommages duˆs au transport doivent eˆtre signale´s au reven­deur dans les 24 heures suivant la livraison. Installer l’appareil
sur un sol stable et de niveau, loin de sources de chaleur, radia­teurs, cuisinie`res, rayons du soleil, etc., dans un endroit sec et
bien ae´re´, en e´vitant niches ou encoignures. Laisser un espace
de 50 mm minimum entre la partie supe´rieure de l’appareil et les
autres meubles au-dessus (Fig. 2);lemettrea`niveauenre´glant
les pieds a`l’avant,sine´cessaire (Fig. 3).

Si l’appareil est e´quipe´ d’entretoises, les placer sur la partie su­pe´rieure du condenseur (Fig. 4).
Le support de porte (si pre´vu), sert pour le transport uniquement
(Fig. 5).
Nettoyer l’inte´rieur des compartiments avec une e´ponge imbi­be´e d’une solution d’eau tie`de et de vinaigre. Monter les acces­soires comme illustre´enFig. 1.

BRANCHEMENT ELECTRIQUE ET MISE
EN MARCHE

Laisser l’appareil en position verticale pendant une heure avant
de le brancher e´lectriquement. S’assurer que le voltage indique´
sur la plaque signale´tique (Fig. 6) situe´e a`ladroitedubaca`
fruits et a`le´gumes, correspond a` la tension de l’installation e´lec­trique de l’habitation (Fig. 7).

La mise a` la terre est obligatoire aux termes de la loi.
Le Fabricant de´cline toute responsabilite´ pour les domma­ges aux personnes et aux biens re´sultant de la non-obser­vation de cette norme.

Dans le cas d’incompatibilite´ entre la prise et la fiche de l’appa­reil, faire remplacer la prise par un e´lectricien qualifie´.
Ce dernier, en particulier, devra aussi s’assurer que la section
des fils de la prise est adapte´e a` la puissance absorbe´e par l’ap­pareil. L’utilisation d’adaptateurs, de prise multiples et rallonges
est de´conseille´e. Si leur utilisation est indispensable, il est ne´­cessaire d’utiliser des adaptateurs simples ou multiples ou des
rallonges conformes aux normes de se´curite´ en vigueur, en
s’assurant de ne pas de´passer la limite du de´bit de courant, indi­que´ sur l’adaptateur simple et sur les rallonges, et en respectant
la puissance maximale indique´e sur l’adaptateur multiple.
Lorsque l’appareil est branche´, les dispositifs suivants s’allu­ment:

Compartiment conge´lateur

- L’interrupteur lumineux vert
nement.

-Lalampete´moin rouge
ce que la tempe´rature se´lectionne´e soit atteinte (voir chapitre
“Re´glage des tempe´ratures du compartiment conge´lateur”). Ce
te´moin s’allume aussi quand:
a) la porte du compartiment conge´lateur est reste´e ouverte pen­dant longtemps
b) l’appareil a e´te´charge´ avec des aliments frais a` congeler
c) la tempe´rature inte´rieure n’est pas correcte.

- L’interrupteur lumineux jaune de conge´lation rapide
en position de fonctionnement.

Compartiment re´frige´rateur

- La lampe d’e´clairage inte´rieur, si la porte est ouverte et le bou­tondere´glage du thermostat
ruption de fonctionnement).
Apre`s lere´glage des tempe´ratures comme illustre´ dans les cha­pitres spe´cifiques, il faut peu de temps (compartiment re´frige´ra­teur) et trois heures environ (compartiment conge´lateur) pour
atteindre les tempe´ratures pour la conservation des aliments.

, s’il est en position de fonction-

ý

d’alarme qui restera allume´e jusqu’a`

e

d

n’est pas en positionx(inter-

c

, s’il est

REGLAGE DES TEMPERATURES DANS
LE COMPARTIMENT REFRIGERATEUR

La tempe´ratureestre´gle´e a` l’aide du bouton du thermostat (Fig.
1-

).

c

Avec une tempe´ratureambiantede+20
charge normale d’aliments, nous conseillons de tourner le bou­tonduthermostatsurlaposition3.
Lorsque l’on de´sire destempe´ratures plus froides dans le com­partiment tourner le bouton du thermostat vers les chiffres supe´­rieurs, position 4 - 5.
Au contraire, si dans le compartiment la tempe´rature est trop
froide, tourner le bouton vers les chiffres infe´rieurs, position 2 - 1.
Nous vous rappelons que le re´glage du thermostat est suscepti­ble d’eˆtre modifie´ pour tenir compte de la tempe´rature am­biante, de l’emplacement de l’appareil et de la fre´quence d’ou­verturedelaporte.

o

Ca`+25oC et une

9

F

Il est possible d’interrompre le fonctionnement du comparti­ment re´frige´rateur, inde´pendemment du compartiment conge´­lateur, en re´glant le bouton

sur le symbolex.

c

REGLAGE DES TEMPERATURES DANS
LE COMPARTIMENT CONGELATEUR

La tempe´ratureestre´gle´e a` l’aide du bouton du thermostat (Fig.
1

),situe´ sur le bandeau.

ü

Dans des conditions normales (tempe´rature ambiante entre

o

+20

Cet+25oC), nous conseillons de re´gler le bouton du ther­mostat sur la position 3.
Cette position vous permettra d’obtenir la tempe´ratureide´alede

o

-18

C pour la conservation a` long terme des aliments surgele´s
ou congele´s avec une consommation d’e´nergie re´duite.
Lorsque la tempe´rature dans le compartiment est plus froide ou
plus chaude que -18
sition 1 ou vers la position 5 respectivement.
Nous vous rappelons que le re´glage du thermostat est suscepti­ble d’eˆtre modifie´ en tenant compte de la tempe´rature am­biante, de la fre´quence d’ouverture de la porte et de l’emplace­ment de l’appareil. Il est possible d’interrompre le fonctionne­ment du compartiment conge´lateur en enfonc¸ant l’interrupteur

(lampe verte e´teinte).

ý

o

C, re´gler bouton du thermostat vers la po-

UTILISATION DU COMPARTIMENT
REFRIGERATEUR

Pour mieux conserver le gouˆt, la substance et la fraıˆcheur des
aliments, les envelopper dans des feuilles d’aluminium, de pa­pier transparent ou dans des re´cipients en plastique avec cou­vercles.
Cela e´vitera aussi la transmission des odeurs. La zone la plus
froide du compartiment re´frige´rateur est celle imme´diatement
au-dessus du bac a`fruitseta`le´gumes.
Nous conseillons de disposer les aliments selon les indications
ci-dessous:
Aliments cuits, fromages a`paˆte dure: utiliser les clayettes su­pe´rieures.
Viande, poisson, charcuterie, etc.: sur le bac a`fruitseta`le´gu­mes.

Fruits et le´gumes: les mettre dans le bac approprie´.
Boissons: utiliser la galerie de la contreporte.
Oeufs, fromages, laitages: utiliser les compartiments de la

contreporte.
Beurre: utiliser le compartiment pre´vua` cet effet dans la contre­porte (Fig. 1-M) qui, suivant le mode`le, est muni de rainures
pour en re´gler la tempe´rature: le beurre sera tendre et facile a`
e´taler.
Produits en boıˆte: ne pas conserver de boıˆtes me´talliques en­tame´es.
Important: Ne pas placer les aliments ou les re´cipients au
contact de la paroi arrie`re du compartiment.
Assurer la libre circulation de l’air entre les paquets.
Ne pas recouvrir les clayettes avec du papier ou du plastique.
Refroidir les aliments a` l’exte´rieur avant de les introduire dans le
compartiment re´frige´rateur.

(Fig. 8)

DEGIVRAGE

Le de´givrage de ce compartiment est comple`tement automati­que: l’eau de de´givrage est convoye´e dans un bac, situe´surle
compresseur, a` l’arrie`re de l’appareil, ou` elle s’e´vapore graˆce a`
la chaleur engendre´e pendant le fonctionnement.

UTILISATION DU COMPARTIMENT
CONGELATEUR

Dans le compartiment conge´lateur, marque´parlesymbole

, il est possible de congeler des aliments frais ou cuits,

ç

produire les glac¸ons, conserver les aliments surgele´s. Le vo-

(Fig. 8)

lume maximale de conservation est obtenu en retirant les pa­niers, excepte´lepanierinfe´rieur, et en plac¸ant les aliments di­rectement sur les grilles re´frige´rantes.
A cause de l’efficacite´ du joint de la porte, il peut arriver qu’il ne
soit pas possible d’ouvrir la porte du compartiment conge´lateur
imme´diatement apre`s l’avoir ferme´e: attendre quelques minu­tes avant de l’ouvrir.

CONGELATION

La quantite´ maximale, en kg, d’aliments qui peuvent eˆtre conge­le´s en 24 heures, avec une tempe´ratureambiantede25
indique´e sur la plaque signale´tique (Fig. 6). Le compartiment
de conge´lation est situe´ dans la parte supe´rieure (Fig. 1
Si vous de´sirez congeler des grandes quantite´s d’aliments,
nous vous conseillons d’enclencher la conge´lation rapide en
enfonc¸ant, sans modifier la position du bouton du thermostat, la
touche
de´but de la conge´lation et de la laisser enclenche´e pendant les
24 heures apre`s l’introduction des aliments.
Placer les aliments au contact des grilles re´frige´rantes, en reti­rant le panier. La conge´lation termine´e, enfoncer encore la tou­che
Ne pas placer les aliments chauds dans le conge´lateur.
Ne pas recongeler des aliments comple`tement ou partiellement
de´congele´s.
Les recongeler e´ventuellement apre`s cuisson.
Envelopper les aliments dans des feuilles d’aluminium ou de
polythe`ne ou les placer dans les re´cipients approprie´s. Etiqueter
les paquets et indiquer la date de conge´lation et le type d’ali­ment. Des indications comple´mentaires sur la conge´lation sont
donne´esdansleguidelivre´.
Nous vous rappelons que le compartiment conge´lateur est en
mesure de maintenir la tempe´rature correcte pour la conserva­tion des aliments, meˆme lors d’une coupure de courant, pen­dant 14/18 heures. Certains mode`les sont livre´s avec les accu­mulateurs de froid (eutectiques) qui doivent eˆtre place´s dansle
compartiment de conge´lation au contact des aliments pour
augmenter le temps de conservation lors d’une coupure de
courant a` 32/35 heures environ. Nous conseillons, pendant la
coupure de courant, de ne pas ouvrir la porte du compartiment.

(Fig. 1) (te´moin jaune allume´d) 24 heures avant le

d

(le voyant jaune s’e´teint).

d

o

C, est

m

PRODUCTION DE GLAC¸ONS

Remplir d’eau les bacs jusqu’aux 3/4 et les placer dans le com­partiment de conge´lation.
Attention: Ne pas sucer de glac¸ons a` leur sortie du comparti­ment basse tempe´rature car ils peuvent causer des bruˆlures
froides. Ne pas stocker des re´cipients en verre contenant des li­quides.

CONSERVATION DE PRODUITS
SURGELES

Lors de l’achat d’aliments surgele´s, s’assurer que l’emballage
soit parfait. La de´formation du paquet, la pre´sence de taches ou
de givre peut indiquer que le produit n’a pas e´te´ conserve´dans
de bonnes conditions et qu’il a perdu une partie de ses qualite´s
d’origine. De`s le retour, stocker les surgele´s dans le comparti­ment basse tempe´rature.
Pour le transport des produits surgele´s, il est souhaitable d’utili­ser des sacs isothermes ou une glacie`re portative.
Nous vous reppelons qu’un produit de´congele´, meˆme partielle­ment, ne peut pas eˆtre recongele´, mais il doit eˆtre consomme´
dans les 24 heures. Les recongeler e´ventuellement apre`s cuis­son. Ne conserver les surgele´s que pour la dure´e indique´esurle
paquet.

DECONGELATION

Voici quelques conseils:
Le´gumes a`cuire:ne pas de´congeler, plonger dans l’eau bouil­lante et cuisiner comme d’habitude.

).
