Whirlpool AKZM 792/IX PROGRAM CHART [es]

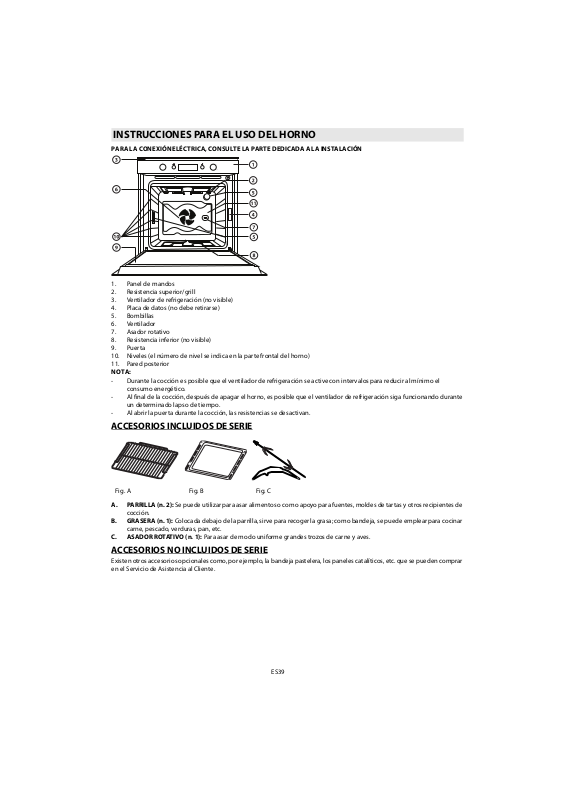

INSTRUCCIONES PARA EL USO DEL HORNO

PARA LA CONEXIÓN ELÉCTRICA, CONSULTE LA PARTE DEDICADA A LA INSTALACIÓN

1. Panel de mandos

2. Resistencia superior/grill

3. Ventilador de refrigeración (no visible)

4. Placa de datos (no debe retirarse)

5. Bombillas

6. Ventilador

7. Asador rotativo

8. Resistencia inferior (no visible)

9. Puerta

10. Niveles (el número de nivel se indica en la parte frontal del horno)

11. Pared posterior

NOTA:

- Durante la cocción es posible que el ventilador de refrigeración se active con intervalos para reducir al mínimo el
consumo energético.

- Al final de la cocción, después de apagar el horno, es posible que el ventilador de refrigeración siga funcionando durante
un determinado lapso de tiempo.

- Al abrir la puerta durante la cocción, las resistencias se desactivan.

ACCESORIOS INCLUIDOS DE SERIE

Fig. A Fig. B Fig. C

A. PARRILLA (n. 2): Se puede utilizar para asar alimentos o como apoyo para fuentes, moldes de tartas y otros recipientes de

cocción.

B. GRASERA (n. 1): Colocada debajo de la parrilla, sirve para recoger la grasa; como bandeja, se puede emplear para cocinar

carne, pescado, verduras, pan, etc.

C. ASADOR ROTATIVO (n. 1): Para asar de modo uniforme grandes trozos de carne y aves.

ACCESORIOS NO INCLUIDOS DE SERIE

Existen otros accesorios opcionales como, por ejemplo, la bandeja pastelera, los paneles catalíticos, etc. que se pueden comprar
en el Servicio de Asistencia al Cliente.

ES39

CÓMO INTRODUCIR LAS PARRILLAS Y OTROS ACCESORIOS DENTRO DEL HORNO

La parrilla y los demás accesorios disponen de un sistema de bloqueo para evitar su extracción involuntaria.

Fig. 1

1. Introduzca la parrilla en posición horizontal con la barra de tope “A” orientada hacia arriba (fig. 1).

2. Incline la parrilla en correspondencia con el punto de bloqueo “B” (fig. 2).

Fig. 2 Fig. 3

3. Coloque nuevamente la parrilla en posición horizontal y empújela hasta el fondo “C” (fig. 3).

4. Para extraer la parrilla, repita las mismas operaciones en sentido inverso.
Para introducir otros accesorios como, por ejemplo, la grasera y la bandeja pastelera siga los mismos pasos. La curva de la parte
plana sirve para bloquear la parrilla.

DESCRIPCIÓN DEL PANEL DE MANDOS

PROGRAMADOR ELECTRÓNICO

1 23 4

1. SELECTOR DE FUNCIONES: encendido/apagado y selección de las funciones

2. SELECTOR DE NAVEGACIÓN: navegación en el menú, configuración de valores

NOTA: los dos selectores son abatibles. Ejercer presión en el centro para extraerlos de su alojamiento.

3. TECLA : para volver a la pantalla anterior

4. TECLA : para seleccionar y confirmar los ajustes

DISPLAY

LISTA DE FUNCIONES

Al girar el selector de Funciones a cualquier posición, el horno se activa: la pantalla muestra las funciones o los submenús
asociados a cada función.
Los submenús se pueden seleccionar poniendo el selector en las funciones GRILL, ESPECIALES, AJUSTES, PAN/PIZZA, LIMPIEZA
AUTOMÁTICA.

NOTA: si desea más información sobre la lista y la descripción de las funciones, consulte la tabla específica página 45.

ES40

DESCRIPCIÓN DE LA PANTALLA

I H G F

A

B C D

A. Visualización de las resistencias activas para las distintas funciones
B. Símbolos de gestión del tiempo: timer, duración de la cocción, hora de fin de cocción, hora actual
C. Información sobre las funciones elegidas
D. Función automática PIZZA/PAN seleccionada
E. Indicación de puerta de horno cerrada durante el ciclo de limpieza automática (pirólisis)
F. Temperatura interna horno
G. Función pirólisis
H. Gratinado extra
I. Funciones especiales: descongelar, mantener caliente, fermentar masas

E

ACTIVACIÓN DEL HORNO - AJUSTE DE LA HORA ACTUAL

Después de conectar el horno a la red eléctrica es necesario ajustar la hora actual. En la pantalla parpadean las dos cifras de la
hora.

1. Girar el selector de Navegación hasta ver la hora correcta.

2. Pulsar la tecla para confirmar. En la pantalla parpadean las dos cifras de los minutos.

3. Girar el selector de Navegación hasta ver los minutos correctos.

4. Pulsar la tecla para confirmar.

Para modificar la hora actual, por ejemplo después de un corte de alimentación eléctrica, consultar el apartado siguiente
(AJUSTES).

SELECCIÓN DE LAS FUNCIONES DE COCCIÓN

1. Girar el selector de Funciones a la función deseada: en la pantalla aparecen los ajustes de cocción.

2. Si los parámetros propuestos son adecuados, pulsar la tecla . Para modificarlos, ver las indicaciones siguientes.

AJUSTE DE LA TEMPERATURA/POTENCIA DEL GRILL

Para modificar la temperatura o la potencia del grill:

1. Girar el selector de Navegación hasta ver el valor deseado.

2. Pulsar la tecla para confirmar.

El horno confirma automáticamente la selección a los 10 segundos de la última operación.

ES41

PRECALENTADO RÁPIDO

1. Seleccionar la función de precalentado rápido girando el selector de Funciones al símbolo .

2. Confirmar con la tecla : en la pantalla aparecen los ajustes de precalentado.

3. Si la temperatura propuesta es adecuada, pulsar la tecla . Para modificarla seguir las indicaciones anteriores. En la

pantalla aparece PRE. Al alcanzar la temperatura programada, aparece el valor correspondiente (por ej. 200°),
acompañado de una señal acústica. Al completarse la fase de precalentado, el horno selecciona automáticamente la

función Convencional .
Introducir los alimentos e iniciar la cocción.

4. Si se desea seleccionar una función de cocción distinta, girar el selector de Funciones y seleccionar la función deseada.

SELECCIÓN DEL TIEMPO DE COCCIÓN

Esta función permite programar el intervalo de cocción, entre un mínimo de un minuto y el tiempo máximo permitido para la
función seleccionada; transcurrido dicho tiempo, el horno se apaga automáticamente.

1. Confirmada la temperatura, el símbolo parpadea.

2. Girar el selector de Navegación hasta ver el tiempo de cocción deseado.

3. Confirmar con la tecla .
El horno confirma automáticamente la selección a los 10 segundos de la última operación.

SELECCIÓN DE LA HORA DE FIN DE COCCIÓN E INICIO DIFERIDO

IMPORTANTE: el ajuste del inicio diferido no está disponible para las siguientes funciones: PRECALENTADO RÁPIDO,
PAN/PIZZA, CONVECCIÓN DELICADO
Nota: con este ajuste, la temperatura seleccionada se alcanza de manera gradual y los tiempos de cocción indicados en
la tabla se prolongan.

La hora final de cocción se puede programar retardando la activación del horno hasta un máximo de 23 horas y 59 minutos a
partir de la hora actual. Para ello, es necesario programar un intervalo de cocción.

Al programar la duración de la cocción, la pantalla muestra la hora final de cocción (por ejemplo 15:45) y el símbolo
parpadea.

Para retardar el fin de cocción postergando la activación del horno:

1. Girar el selector de Navegación hasta ver la hora a la que se desee terminar la cocción (por ejemplo, 16:00).

2. Pulsar la tecla para confirmar el valor seleccionado. Los dos puntos de la hora de fin de cocción parpadean para indicar
que se ha ajustado.

3. El horno retarda el inicio para terminar la cocción a la hora programada.

En cualquier momento se pueden cambiar los valores (temperatura, nivel del grill, tiempo de cocción), utilizando la
tecla para volver atrás, el selector de Navegación para modificarlos y la tecla para confirmar.

INDICADOR DE CALOR RESIDUAL DENTRO DEL HORNO

Al final de cada cocción o al apagar el horno, si la temperatura en la cámara es superior a 50°C, la pantalla indica HOT y la
temperatura de ese momento. Cuando el calor residual baja a 50°C, la pantalla vuelve a indicar la hora actual.

ES42
