WHIRLPOOL AKM992 User Manual [fr]

31963012F.fm Page 20 Tuesday, February 28, 2006 3:06 PM

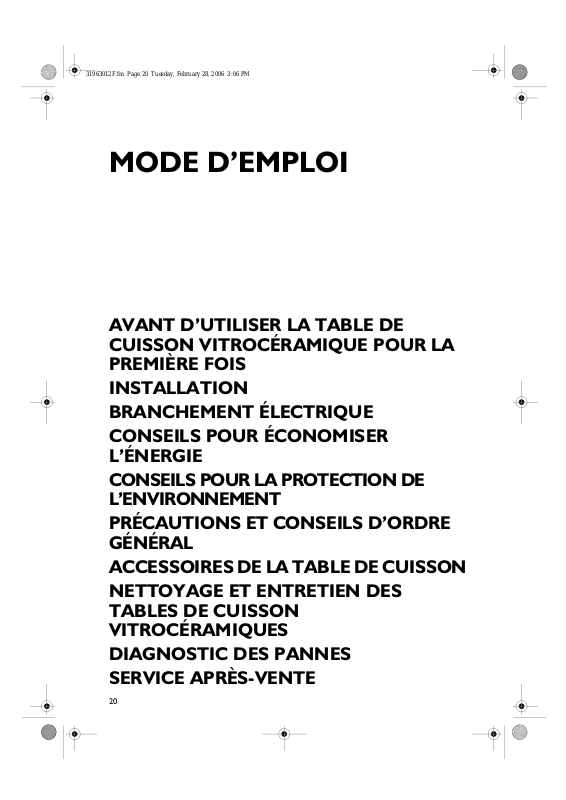

MODE D’EMPLOI

AVANT D’UTILISER LA TABLE DE
CUISSON VITROCÉRAMIQUE POUR LA
PREMIÈRE FOIS

INSTALLATION
BRANCHEMENT ÉLECTRIQUE
CONSEILS POUR ÉCONOMISER

L’ÉNERGIE
CONSEILS POUR LA PROTECTION DE

L’ENVIRONNEMENT
PRÉCAUTIONS ET CONSEILS D’ORDRE

GÉNÉRAL
ACCESSOIRES DE LA TABLE DE CUISSON
NETTOYAGE ET ENTRETIEN DES

TABLES DE CUISSON
VITROCÉRAMIQUES

DIAGNOSTIC DES PANNES
SERVICE APRÈS-VENTE

20

31963012F.fm Page 21 Tuesday, February 28, 2006 3:06 PM

AVANT D’UTILISER LA TABLE DE CUISSON
VITROCÉRAMIQUE POUR LA PREMIÈRE FOIS



Pour tirer le meilleur parti de votre nouvel
appareil, lisez attentivement les notices
d’emploi et conservez-les pour toute
consultation future.

INSTALLATION

Table de cuisson



La table de cuisson doit être encastrée dans un plan de
travail de 20 à 50 mm de profondeur



La distance entre la partie inférieure de la table de
cuisson vitrocéramique et le meuble ou le panneau de
séparation doit respecter les dimensions données par la
figure “A”.



Si la table de cuisson doit être installée à côté d’un
meuble de cuisine, veillez à laisser un espace d’au moins
100 m m entre le reb ord de la tabl e de cuisso n et le côté
du meuble.



Découpez une ouverture dans le plan de travail, en respectant
les dimensions spécifiées dans la fiche produit jointe.



Après avoir nettoyé la surface de la table de cuisson, installez
le joint fourni (sauf s’il est déjà en place).

Remarque importante

Afin d’éviter de soumettre les circuits électriques à de hautes
températures qui pourraient les endommager, nous vous
conseillons de respecter les consignes suivantes :



N’installez pas la table de cuisson à côté d’un lave­vaisselle ou d’un lave-linge afin d’éviter que les circuits
électriques ne soient endommagés par la vapeur ou la
moisissure.

Si un four (qui doit être de notre production) doit être installé en
dessous de la table de cuisson, il doit être équipé d’un système
de refroidissement et respecter les distances indiquées sur la
figure
cuisson et le four (traverses, supports, etc.)

Si le four est équipé d’une fonction d’auto-nettoyage (pyrolyse),
n’utilisez pas la table de cuisson lorsque cette fonction a été
sélectionnée.

Si la température des circuits électroniques dépasse la
température maximum admise, la table de cuisson s’éteindra
automatiquement dans ce cas, laissez refroidir les circuits
électriques pendant quelques minutes avant de rallumer la table
de cuisson



. Rien ne doit encombrer l’espace entre la table de

“B”

Éteindre la table de cuisson après son utilisation.

Avant

A

Mur arrière

B

21

31963012F.fm Page 22 Tuesday, February 28, 2006 3:06 PM

INSTALLATION

Assemblage

A)

Si le plan de travail est en bois

ressort et les vis fournies.



Positionnez les 4 attaches (B) comme illustré en respectant
les distances spécifiées.



Fixez les attaches au moyen des 4 vis (A).



Insérez la table de cuisson dans le plan de travail préparé
(voir figure).

B)

Si le plan de travail est en marbre ou autre matériau
(plastique, céramique, pierre, etc.),

cuisson au moyen des étriers code 4819 310 18528.
(à commander auprès de du Service Après-vente s’ils ne sont
pas livrés avec l’appareil).



Insérez la table de cuisson dans plan de travail.



Positionnez les étriers (C) comme illustré sur la figure, en
tenant compte de l’épaisseur du plan de travail.



Vissez les vis (E) dans les orifices (D).

, utilisez les attaches à

fixez la table de

Top min. 20 mm

Top max. 50 mm

22
