Whirlpool AKM 907/NE/01 PROGRAM CHART

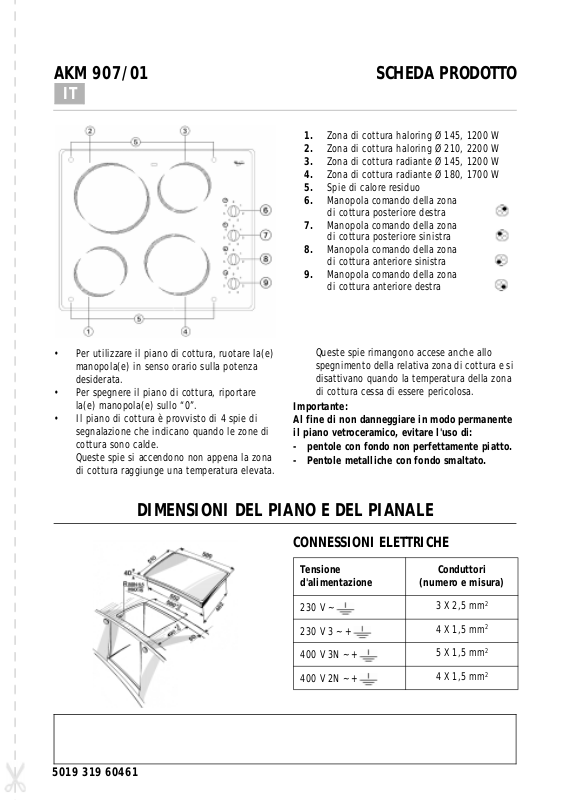

AKM 907/01 SCHEDA PRODOTTO

IT

Zona di cottura haloring Ø 145, 1200 W

1.

Zona di cottura haloring Ø 210, 2200 W

2.

Zona di cottura radiante Ø 145, 1200 W

3.

Zona di cottura radiante Ø 180, 1700 W

4.

Spie di calore residuo

5.

Manopola comando della zona

6.

di cottura posteriore destra
Manopola comando della zona

7.

di cottura posteriore sinistra
Manopola comando della zona

8.

di cottura anteriore sinistra
Manopola comando della zona

9.

di cottura anteriore destra

• Per utilizzare il piano di cottura, ruotare la(e)
manopola(e) in senso orario sulla potenza
desiderata.

• Per spegnere il piano di cottura, riportare
la(e) manopola(e) sullo “0”.

• Il piano di cottura è provvisto di 4 spie di
segnalazione che indicano quando le zone di
cottura sono calde.
Queste spie si accendono non appena la zona
di cottura raggiunge una temperatura elevata.

DIMENSIONI DEL PIANO E DEL PIANALE

Queste spie rimangono accese anche allo
spegnimento della relativa zona di cottura e si
disattivano quando la temperatura della zona
di cottura cessa di essere pericolosa.

Importante:
Al fine di non danneggiare in modo permanente
il piano vetroceramico, evitare l'uso di:

- pentole con fondo non perfettamente piatto.

- Pentole metalliche con fondo smaltato.

CONNESSIONI ELETTRICHE

Tensione
d'alimentazione

230 V ~
230 V 3 ~ +
400 V 3N ~ +
400 V 2N ~ +

Conduttori

(numero e misura)

3 X 2,5 mm
4 X 1,5 mm
5 X 1,5 mm
4 X 1,5 mm

2

2

2

2

5019 319 60461
