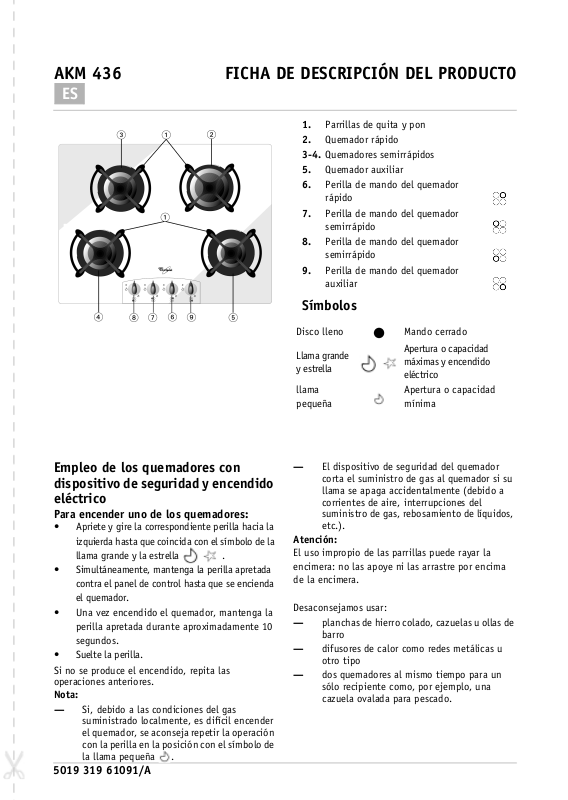

AKM 436 FICHA DE DESCRIPCIÓN DEL PRODUCTO
ES
1. Parrillas de quita y pon
2. Quemador rápido
3-4. Quemadores semirrápidos
5. Quemador auxiliar
6. Perilla de mando del quemador
rápido
7. Perilla de mando del quemador
semirrápido
8. Perilla de mando del quemador
semirrápido
9. Perilla de mando del quemador
auxiliar
Símbolos
Disco lleno Mando cerrado
Llama grande
y estrella
llama
pequeña
Apertura o capacidad
máximas y encendido
eléctrico
Apertura o capacidad
mínima
Empleo de los quemadores con
dispositivo de seguridad y encendido
eléctrico
Para encender uno de los quemadores:
• Apriete y gire la correspondiente perilla hacia la
izquierda hasta que coincida con el símbolo de la
llama grande y la estrella .
• Simultáneamente, mantenga la perilla apretada
contra el panel de control hasta que se encienda
el quemador.
• Una vez encendido el quemador, mantenga la
perilla apretada durante aproximadamente 10
segundos.
• Suelte la perilla.
Si no se produce el encendido, repita las
operaciones anteriores.
Nota:
— Si, debido a las condiciones del gas
suministrado localmente, es difícil encender
el quemador, se aconseja repetir la operación
con la perilla en la posición con el símbolo de
la llama pequeña .
5019 319 61091/A
— El dispositivo de seguridad del quemador
corta el suministro de gas al quemador si su
llama se apaga accidentalmente (debido a
corrientes de aire, interrupciones del
suministro de gas, rebosamiento de líquidos,
etc.).
Atención:
El uso impropio de las parrillas puede rayar la
encimera: no las apoye ni las arrastre por encima
de la encimera.
Desaconsejamos usar:
— planchas de hierro colado, cazuelas u ollas de
barro
— difusores de calor como redes metálicas u
otro tipo
— dos quemadores al mismo tiempo para un
sólo recipiente como, por ejemplo, una
cazuela ovalada para pescado.
DIMENSIONES DE LAS SUPERFICIES DE COCCIÓN Y DE TRABAJO
NOTA: Si la distancia “A” entre los armarios de la pared es de 600 mm y 680 mm, la
altura “B” debe ser de un mínimo de 520 mm. Si la distancia “A” entre los
armarios de la pared es superior al ancho de la superficie de cocción, la altura “B”
debe ser de un mínimo de 400 mm. Si se instala un extractor sobre la superficie
de cocción, consulte las instrucciones del extractor para averiguar cuál es la
distancia correcta.
TABLA DE LOS INYECTORES CATEGORÍA II2H3+
Tipo de
gas empleado
GAS
NATURAL
(Metano) G 20
GAS DE PETRÓLEO
LICUADO
(Bomba) G 30
GAS DE PETRÓLEO
LICUADO
(Bomba) G 31
Tipo de
gas empleado
G 20 20 mbar 4 gas 7,30 695 L/h 14,6
G 30 28-30 mbar 4 gas 7,30 531 g/h 14,6
G 31 37 mbar 4 gas 7,30 521 g/h 14,6
Tipo de
quemador
rápido
semirrápido
auxiliar
rápido
semirrápido
auxiliar
rápido
semirrápido
auxiliar
Modelo de
aparato
Referencia
del inyector
128
94
76
85
65
50
85
65
50
Capacidad
térmica total
nominal
Pcs-kW
Capacidad
térmica
nominal
Pcs-kW
3,00
1,65
1,00
3,00
1,65
1,00
3,00
1,65
1,00
Consumo
nominal
286 L/h
157 L/h
95 L/h
218 g/h
120 g/h
73 g/h
214 g/h
118 g/h
71 g/h
Consumo total
nominal
Capacidad
térmica
reducida
Pcs-kW
0,60
0,35
0,30
0,60
0,35
0,30
0,60
0,35
0,30
Presión del gas
mín. nom. máx.
17 20 25
20 28-30 35
25 37 45
Aire necesario
para la combustión
3
m
/h
