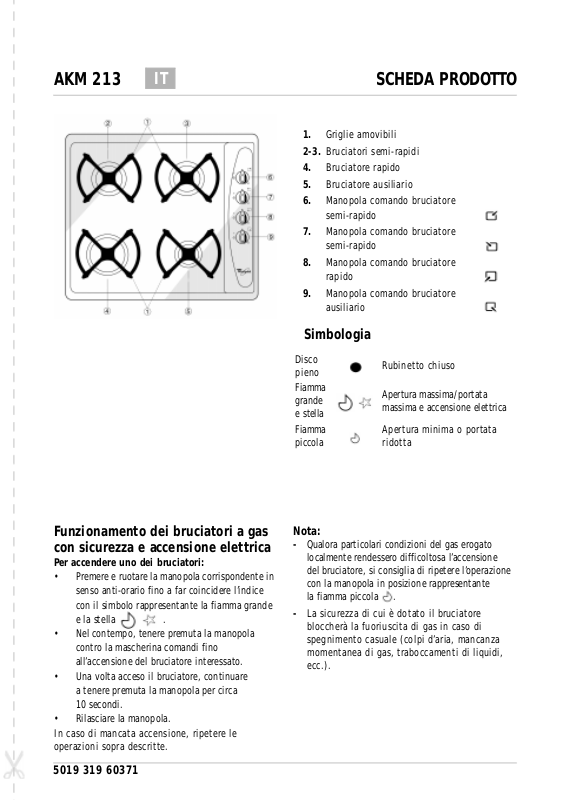

AKM 213 SCHEDA PRODOTTO

IT

1. Griglie amovibili
2-3. Bruciatori semi-rapidi

4. Bruciatore rapido

5. Bruciatore ausiliario

6. Manopola comando bruciatore

semi-rapido

7. Manopola comando bruciatore
semi-rapido

8. Manopola comando bruciatore
rapido

9. Manopola comando bruciatore
ausiliario

Simbologia

Funzionamento dei bruciatori a gas
con sicurezza e accensione elettrica

Per accendere uno dei bruciatori:

• Premere e ruotare la manopola corrispondente in
senso anti-orario fino a far coincidere l’indice
con il simbolo rappresentante la fiamma grande
e la stella .

• Nel contempo, tenere premuta la manopola
contro la mascherina comandi fino
all’accensione del bruciatore interessato.

• Una volta acceso il bruciatore, continuare
a tenere premuta la manopola per circa
10 secondi.

• Rilasciare la manopola.

In caso di mancata accensione, ripetere le
operazioni sopra descritte.

Disco
pieno

Fiamma
grande
e stella

Fiamma
piccola

Rubinetto chiuso

Apertura massima/portata
massima e accensione elettrica

Apertura minima o portata
ridotta

Nota:

- Qualora particolari condizioni del gas erogato

localmente rendessero difficoltosa l’accensione
del bruciatore, si consiglia di ripetere l’operazione
con la manopola in posizione rappresentante
la fiamma piccola .

- La sicurezza di cui è dotato il bruciatore
bloccherà la fuoriuscita di gas in caso di
spegnimento casuale (colpi d’aria, mancanza
momentanea di gas, traboccamenti di liquidi,
ecc.).

5019 319 60371

DIMENSIONI DEL PIANO E DEL PIANALE

NOTE: Qualora venga installata una cappa sopra il piano di cottura, consultare le istruzioni

di montaggio della cappa nelle quali è riportata la distanza corretta da rispettare.

TABELLA INIETTORI CATEGORIA II2H3+

Tipo di gas
utilizzato

GAS NATURALE
(Metano) G 20

GAS DI PETROLIO
LIQUEFATTO

(Bombola) G 30
GAS DI PETROLIO

LIQUEFATTO
(Bombola) G 31

Tipo di gas
utilizzato

G 20 20 mbar 4 gas 7,30 695 l/h 14,6
G 30 28-30 mbar 4 gas 7,30 531 g/h 14,6
G 31 37 mbar 4 gas 7,30 521 g/h 14,6

Tipo di
bruciatore

rapido
semirapido
ausiliario

rapido
semirapido
ausiliario

rapido
semirapido
ausiliario

Apparecchio
modello

Iniettore
marcatura

128

94
76

85
65
50

85
65
50

Portata
termica
nominale
Pcs-kW

3,00
1,65
1,00

3,00
1,65
1,00

3,00
1,65
1,00

Portata termica
totale nominale
Pcs-kW

Consumo
nominale

286 l/h
157 l/h

95 l/h

218 g/h
120 g/h

73 g/h

214 g/h
118 g/h

71 g/h

Portata
termica
ridotta
Pcs-kW

0,60
0,35
0,30

0,60
0,35
0,30

0,60
0,35
0,30

Consumo totale
nominale

Pressione del gas

min. nom. max.

17 20 25

20 28-30 35

25 37 45

Aria necessaria
alla combustione

3

m

/h
