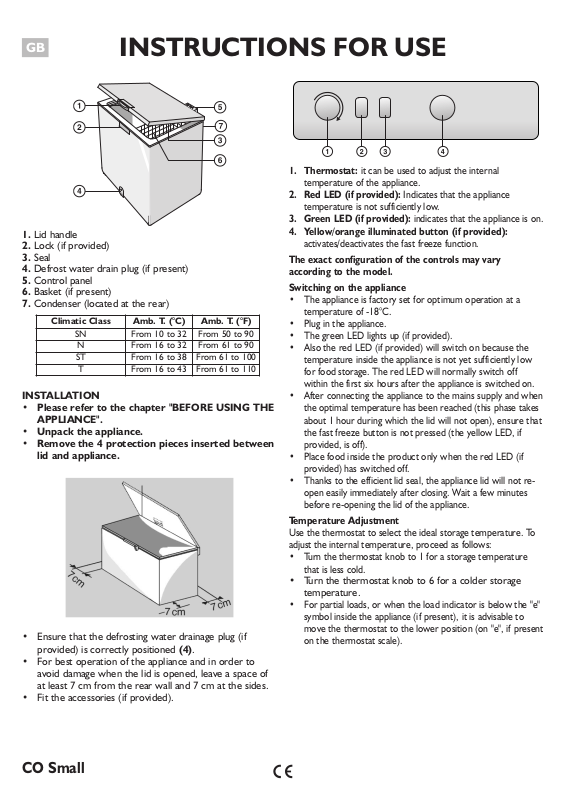

WHIRLPOOL AFG050MAP User Manual
GB
1. Lid handle
2. Lock (if provided)
3. Seal
4. Defrost water drain plug (if present)
5. Control panel
6. Basket (if present)
7. Condenser (located at the rear)
Climatic Class Amb. T. (°C) Amb. T. (°F)
SN From 10 to 32 From 50 to 90
N From 16 to 32 From 61 to 90
ST From 16 to 38 From 61 to 100
T From 16 to 43 From 61 to 110
INSTALLATION
• Please refer to the chapter "BEFORE USING THE
APPLIANCE".
• Unpack the appliance.
• Remove the 4 protection pieces inserted between
lid and appliance.
• Ensure that the defrosting water drainage plug (if
provided) is correctly positioned (4).
• For best operation of the appliance and in order to
avoid damage when the lid is opened, leave a space of
at least 7 cm from the rear wall and 7 cm at the sides.
• Fit the accessories (if provided).
INSTRUCTIONS FOR USE
1. Thermostat: it can be used to adjust the internal
temperature of the appliance.
2. Red LED (if provided): Indicates that the appliance
temperature is not sufficiently low.
3. Green LED (if provided): indicates that the appliance is on.
4. Yellow/orange illuminated button (if provided):
activates/deactivates the fast freeze function.
The exact configuration of the controls may vary
according to the model.
Switching on the appliance
• The appliance is factory set for optimum operation at a
temperature of -18°C.
• Plug in the appliance.
• The green LED lights up (if provided).
• Also the red LED (if provided) will switch on because the
temperature inside the appliance is not yet sufficiently low
for food storage. The red LED will normally switch off
within the first six hours after the appliance is switched on.
• After connecting the appliance to the mains supply and when
the optimal temperature has been reached (this phase takes
about 1 hour during which the lid will not open), ensure that
the fast freeze button is not pressed (the yellow LED, if
provided, is off).
• Place food inside the product only when the red LED (if
provided) has switched off.
• Thanks to the efficient lid seal, the appliance lid will not reopen easily immediately after closing. Wait a few minutes
before re-opening the lid of the appliance.
Temperature Adjustment
Use the thermostat to select the ideal storage temperature. To
adjust the internal temperature, proceed as follows:
• Turn the thermostat knob to 1 for a storage temperature
that is less cold.
• Turn the thermostat knob to 6 for a colder storage
temperature.
• For partial loads, or when the load indicator is below the "e"
symbol inside the appliance (if present), it is advisable to
move the thermostat to the lower position (on "e", if present
on the thermostat scale).
CO Small
INSTRUCTIONS FOR USE
BEFORE USING THE APPLIANCE
Your new appliance is designed exclusively for domestic use
and for storing frozen food, freezing fresh food and making
ice cubes.
Regulations require that the appliance is earthed.
The manufacturer declines all liability for injury to
persons or animals and for damage to property
resulting from failure to observe the above
procedures and reminders.
1. After unpacking, make sure that the appliance is
undamaged and that the lid closes perfectly tight. Any
damage must be reported to your dealer within 24
hours after delivery of the appliance.
FREEZING FOOD
Preparation of fresh food for freezing
• Before freezing, wrap and seal fresh food in: aluminium
foil, cling film, air and water-tight plastic bags,
polyethylene containers with lids, provided they are
suitable for freezing foods.
• Food must be fresh, mature and of prime quality in order
to obtain high quality frozen food.
• Fresh vegetables and fruit should preferably be frozen as
soon as they are picked to maintain the full original
nutritional value, consistency, colour and flavour.
• Always leave hot food to cool before placing in the
appliance.
Freezing fresh food
• Place foods to be frozen in direct contact with the walls
of appliance:
A) - foods to be frozen,
B) - foods already frozen.
2. Wait at least two hours before switching the appliance
on in order to ensure the refrigerant circuit is fully
efficient.
3. Installation of the appliance and electrical connections
must be carried out by a qualified electrician, in
accordance with the manufacturer's instructions and
local safety regulations.
4. Clean the inside of the appliance before using it.
• Before connecting the appliance to the mains supply,
ensure that the voltage corresponds to that given on the
rating plate located on the rear of the appliance.
• Electrical connections must be made in accordance
with local regulations.
• Avoid placing foods to be
frozen in direct contact with
food already frozen.
• For best and fastest freezing,
foods should be split into small
portions; this will also be useful
when the frozen items are to
be used.
1.At least 24 hours before
storing fresh food in the
appliance, press the fast freeze
button.
2.Place the food to be frozen
and keep the lid of the
appliance closed for 24 hours. The fast freeze function
automatically deactivates after about 50 hours.
FOOD STORAGE
Refer to the table on the appliance (if provided).
Classification of frozen
foods
Put the frozen products
into the appliance and
classify them; The storage
date should be indicated on
the packs, to allow use
within expiry dates.
Advice for storing frozen
food
When purchasing frozen food products:
• Ensure that the packaging is not damaged (frozen food in
damaged packaging may have deteriorated). If the
package is swollen or has damp patches, it may not have
been stored under optimal conditions and defrosting may
have already begun.
MONTHS
FOOD
• When shopping, leave frozen food purchases until last
and transport the products in a thermally insulated cool
bag.
• Once at home, place the frozen foods immediately in the
appliance.
• Avoid, or reduce temperature variations to the
minimum. Respect the best-before date on the package.
• Always observe the storage information on the package.
Note:
Eat fully or partially defrosted foods immediately.
Do not refreeze unless the food is cooked after it has
thawed. Once cooked, the thawed food can be refrozen.
If there is a long power failure:
• Do not open the appliance lid except to place ice packs
(if provided) over the frozen foods on the right and left
of the appliance. This will slow down the rise in
temperature.
INSTRUCTIONS FOR USE
PRECAUTIONS AND ADVICE
• After installation, make sure the appliance is not
resting on the power cable.
• Do not store glass containers with liquids in the appliance,
as they could burst.
• Do not eat ice cubes or ice lollies immediately after taking
them out of the appliance, since they could cause cold
burns.
• Before carrying out any maintenance or cleaning operation,
unplug the appliance or disconnect the electrical power
supply.
• Do not install the appliance in places exposed to direct
sunlight or near heat sources, as this will result in higher
energy consumption.
• Do not store or use petrol or other flammable liquids and
gases in the vicinity of this or other electrical appliances.
The fumes can create a fire hazard or explosion.
• Install and level the appliance on a floor able to take its
weight and in a place suitable for its size and use.
• Install the appliance in a dry and well-ventilated place. The
appliance is arranged for use in places with temperatures
inside the following ranges defined according to the
climatic class given on the dataplate located on the back.
The appliance may not work properly if left for a long time
at temperatures outside the range provided for.
• It is advisable to leave the appliance connected, even if
empty even for short periods.
• Be careful not to damage the floors (e.g. parquet) when
moving the appliance. To facilitate moving, it is advisable to
empty the appliance beforehand, if possible.
• Do not use mechanical devices or any means other than
those recommended by the manufacturer to speed up the
defrosting process.
• Do not use electrical appliances inside it, unless they are of
the type recommended by the manufacturer.
• This appliance is not intended for use by people
(including children) with limited physical, sensory or
mental abilities or without experience and
knowledge of it, unless they are supervised or
instructed in its use by a person responsible for their
safety.
• To prevent the risk of children becoming trapped
and suffocating, do not let them play or hide inside
the appliance.
• The power cable must only be replaced by an
authorised person.
• Do not use extension leads or multi-adapters.
• It must be possible to disconnect the power supply
by unplugging or by means of a double-pole mains
switch installed ahead of the socket.
• Make sure the voltage specified on dataplate
matches the voltage in your home.
• Do not swallow the liquid (non-toxic) contained in
the ice packs (if provided).
• Limit the number of times the appliance door is
opened.
DEFROSTING THE
APPLIANCE
The appliance should be defrosted
when the thickness of ice on the
walls reaches 5-6 mm.
• Disconnect the appliance from
the mains power supply.
• Remove the packs of food from
the appliance and wrap them
close together in newspaper and
store in a very cool place or
thermally insulated bag.
• Leave the appliance lid open.
• Remove the internal defrost water drain plug (depending
on model).
• Remove the external defrost water drain plug (depending
on model) and reposition it as shown in the figure.
• Place a bowl beneath the drainage channel to collect the
residual water. If available, use the divider.
• Speed up defrosting by using a spatula to detach the ice
from the appliance walls.
• Remove the ice from the bottom of the appliance.
• In order to avoid permanent damage to the
appliance interior, do not use pointed or sharp metal
instruments for removing the ice.
• Do not use abrasive products or heat up the interior
artificially.
• Dry the interior of the appliance thoroughly.
• On completion of the defrosting, refit the plug.
CARE AND MAINTENANCE
• Remove the ice from the upper edge (see the
Troubleshooting Guide).
• Clean the inside after defrosting, using a sponge dampened
with warm water and/or mild detergent.
• Clean the side motor cooling grille (depending on model).
• Remove dust from the condenser on the rear of the
appliance.
Before carrying out maintenance, unplug the appliance.
Do not use abrasive products, scourers or stainremovers (e.g. acetone, trichloroethylene) to clean the
appliance.
To obtain the best results from your appliance, carry
out cleaning and maintenance at least once a year.
CHANGING THE LID LIGHT BULB (if provided)
• Disconnect the appliance from the
mains power supply.
• Remove the diffuser by following
the sequence of steps shown in the
figure.
• Unscrew the light bulb and replace
it with an identical bulb of the same
wattage and voltage.
• Refit the diffuser and plug in the appliance.
TROUBLESHOOTING GUIDE
1. The red LED (if provided) remains alight.
• Is there a power failure?
• Is defrosting in progress?
• Is the appliance lid properly closed?
• Is the appliance positioned near a heat source?
• Is the thermostat setting correct?
• Are the ventilation grille and condenser clean?
2. The appliance is too noisy.
• Is the appliance perfectly horizontal?
• Is the appliance in contact with other furniture or objects that
may cause vibrations?
• Has the packaging been removed from under the appliance?
INSTRUCTIONS FOR USE
Note: gurgling noises from the refrigerating circuit after the
compressor cuts out are perfectly normal.
3. The green LED (if provided) is off and the appliance is
not working.
• Is there a power failure?
• Is the plug properly inserted in the socket?
• Is the electric cable intact?
4. The green LED (if provided) is off and the appliance is
working.
• The green LED is not working. Contact the After Sales
Service for a replacement.
5. The compressor runs continuously.
• Have hot foods been put in the appliance?
• Has the appliance lid been left open for a long time?
• Is the appliance positioned in a very warm room or near heat
sources?
• Is the thermostat setting correct?
• Has the fast freeze function (depending on model) been
pressed by mistake?
6. Too much ice on the upper edge.
• Are the defrost water drainage plugs correctly positioned?
• Is the appliance lid properly closed?
• Is the appliance lid seal damaged or deformed? (See chapter
"Installation")
• Have the 4 protection pieces been removed? (See chapter
"Installation")
7. Condensation forms on the external walls of the
appliance
• It is normal for condensation to form under certain
atmospheric conditions (humidity above 85%) or if the
appliance is located in a damp or poorly ventilated room. The
performance of the appliance is in no way affected.
8. The layer of ice on the internal walls of the appliance is
not uniform.
• This phenomenon is quite normal.
SAFEGUARDING THE ENVIRONMENT
1. Packing
The packaging material is entirely recyclable, and marked with
the recycling symbol. Follow local regulations for scrapping.
Keep the packaging materials (plastic bags, polystyrene parts,
etc.) out of reach of children, as they are potentially dangerous.
2. Scrapping
The appliance is manufactured using recyclable material .
This appliance is marked according to the European directive
2002/96/EC on Waste Electrical and Electronic Equipment
(WEEE).
By ensuring this product is disposed of correctly, you will help
prevent potential negative consequences for the environment
and human health, which could otherwise be caused by
inappropriate waste handling of this product.
The symbol on the product, or on the documents
accompanying the product, indicates that this appliance may not
be treated as household waste. Instead it shall be handed over to
the applicable collection point for the recycling of electrical and
electronic equipment.
Before scrapping, make the appliance unusable by cutting off the
power cable and removing the doors and shelves so that
children cannot easily climb inside the appliance.
Disposal must be carried out in accordance with local
environmental regulations for waste disposal. Deliver the
appliance immediately to an authorized dump; do not leave it
unattended even for a few days, since it is potentially dangerous
for children. For more detailed information about treatment,
recovery and recycling of this product, please contact your local
city office, your household waste disposal service or the shop
where you purchased the product.
Information:
This appliance does not use CFC. The refrigerant system
contains either R134a (HFC) or R600 (HC). Refer to the rating
plate inside the appliance.
Appliances with Isobutane (R600a): isobutane is a natural gas
without environmental impact, but is flammable. Therefore,
make sure the refrigerant circuit pipes are not damaged.
This product may contain Fluorinated Greenhouse Gases
covered by the Kyoto Protocol; the refrigerant gas is inside a
hermetically sealed system.
Refrigerant gas: R134a has a Global Warming Potential of (GWP)
1300.
Declaration of conformity
• This appliance is intended for storing food and is
• This product has been designed, manufactured and marketed
• The electrical safety of the appliance can only be guaranteed if
manufactured in conformity with European regulation (EC)
No. 1935/2004.
in compliance with:
- the safety objectives of Low Voltage Directive 2006/95/EC
(replacing 73/23/EEC and subsequent amendments);
- the protection requirements of Directive "EMC"
2004/108/CE.
the product is connected to an approved earth connection.
AFTER-SALES SERVICE
Before contacting After-Sales Service:
1. See if you can solve the problem yourself.
2. Switch the appliance on again to see if the problem has
been solved. If it has not, disconnect the appliance from
the power supply and wait for about an hour before
switching on again.
3. If the problem persists after this course of action, contact
After-Sales Service.
Specify:
• the nature of the fault,
• the model,
• the service number (the number after the word SERVICE
on the rating plate on the rear of the appliance)
• your full address,
• your telephone number and area code.
D
1. Griff
2. Sicherheitsverschluss (falls vorgesehen)
3. Dichtung
4. Verschluss des Tauwasserabflusses (falls vorgesehen)
5. Bedienblende
6. Korb (falls vorgesehen)
7. Kondensator (auf der Rückseite
Klimaklasse Umg. T. (°C) Umg. T. (°F)
SN von 10 bis 32 von 50 bis 90
ST von 16 bis 38 von 61 bis 100
INSTALLATION
• Lesen sie das Kapitel „VOR DEM GEBRAUCH
DES GERÄTS".
• Entfernen Sie die Verpackung des Geräts.
• Entfernen Sie die 4 Distanzstücke zwischen
Deckel und Gerät.
• Stellen Sie sicher, dass der Verschluss des
Tauwasserabflusses (falls vorgesehen) korrekt
eingesetzt ist (4).
• Um maximale Leistungen zu erzielen und
Beschädigungen beim Öffnen des Gerätedeckels zu
vermeiden, sind 7 cm Mindestabstand von der
Rückwand und 7 cm Freiraum auf jeder Seite zu lassen.
• Setzen Sie die Zubehörteile (falls vorgesehen) ein.
GEBRAUCHSANWEISUNG
N von 16 bis 32 von 61 bis 90
T von 16 bis 43 von 61 bis 110
1. Thermostat: Dient der Einstellung der Innentemperatur
des Geräts.
2. Rote Leuchte (falls vorgesehen): Wenn die
Geräteinnentemperatur noch nicht kalt genug ist, leuchtet
diese Leuchte.
3. Grüne Leuchte (falls vorgesehen): Wenn das Gerät
eingeschaltet ist, leuchtet diese Leuchte.
4. Gelb/orange hinterleuchtete Taste (falls vorhanden):
aktiviert/deaktiviert die Schnellgefrierfunktion.
Die Konfiguration der Bedientafel kann je nach Modell
unterschiedlich sein.
Inbetriebnahme
• Das Gerät wird im Werk auf die empfohlene
Betriebstemperatur von -18°C voreingestellt.
• Schließen Sie das Gerät an.
• Die grüne Leuchte (falls vorgesehen) leuchtet auf.
• Die rote Leuchte (falls vorgesehen) leuchtet ebenfalls auf, da
die Geräteinnentemperatur noch nicht kalt genug ist, um
Lebensmittel hinein zu legen. Diese Leuchte erlischt i.d.R.
nach ungefähr 6 Stunden ab der Inbetriebnahme.
• Nachdem das Gerät angeschlossen und die richtige
Temperatur erreicht worden ist (ungefähr nach einer Stunde
während der die Tür nicht geöffnet werden kann),
kontrollieren Sie ob die Schnellgefrierfunktion ausgeschaltet
ist (gelbe Leuchte aus, falls vorgesehen).
• Die Tiefkühlware erst einlagern, wenn die rote Leuchte (falls
vorgesehen) erlischt.
• Aufgrund der festschließenden Dichtung lässt sich der
Deckel der Gefriertruhe unmittelbar nach dem Verschließen
nicht wieder öffnen. Sie müssen einige Minuten warten,
bevor Sie den Deckel der Gefriertruhe wieder öffnen
können.
Temperatur einstellen
Die gewünschte Temperatur über den Thermostat wählen. Um
die Gerätetemperatur einzustellen, folgendermaßen vorgehen
• Drehen Sie den Drehknopf des Thermostaten auf die
Position 1, falls Sie eine mäßige Lagerungstemperatur
wünschen.
• Drehen Sie den Drehknopf des Thermostaten auf die
Position 6, falls Sie eine kältere Lagerungstemperatur
wünschen.
• Falls das Gerät nur teilweise mit Lebensmitteln gefüllt wird
(d.h. die Lebensmittel liegen unterhalb des im Gerät
markierten Symbols “e” - falls vorgesehen), empfehlen wir
den Thermostat auf eine niedrigere Temperatur einzustellen
(auf die Position “e” falls diese an der Thermostatenskala
angegeben ist).
CO Small
GEBRAUCHSANWEISUNG
VOR DEM GEBRAUCH DES GERÄTS
Bei dem von Ihnen erworbenen Gerät handelt es sich um
eine ausschließlich für die Verwendung im Haushalt und
zur Aufbewahrung von Tiefkühlware, zum Einfrieren
frischer Lebensmittel und zur Eiswürfelbereitung
bestimmte Gefriertruhe.
Die Erdung des Gerätes ist gesetzlich
vorgeschrieben. Der Hersteller haftet nicht für
Personen-, Tier- oder Sachschäden, die infolge
Nichtbeachten o.g. Vorschriften verursacht werden
sollten.
1.
Überprüfen Sie das Gerät nach dem Auspacken auf
Beschädigungen und kontrollieren Sie, ob der
Deckel einwandfrei schließt und die Dichtung
nicht verformt ist. Mögliche Transportschäden müssen
dem Händler innerhalb von 24 Stunden nach
EINFRIEREN DER LEBENSMITTEL
Einfriergerechte Vorbereitung von frischen
Lebensmitteln
• Die einzufrierenden frischen Lebensmittel einwickeln und
verschließen in: Alu- oder Klarsichtfolie,
wasserundurchlässige Kunststoffbeutel,
Polyäthylenbehälter mit Deckel, lebensmittelgerechte
Tiefkühlbehälter i.a.
• Die Lebensmittel müssen frisch, reif und von bester
Qualität sein.
• Frisches Gemüse und Obst sollten möglichst sofort nach
der Ernte eingefroren werden, damit ihre Nährwerte,
ihre Konsistenz, ihre Farbe und ihr Geschmack
unverändert erhalten bleiben.
• Lassen Sie warme Speisen immer erst vor ihrer
Einlagerung in die Gefriertruhe abkühlen.
Einfrieren frischer Lebensmittel
• Lagern Sie die einzufrierenden Lebensmittel so ein, dass
sie die Seitenwände der Gefriertruhe berühren:
A) - einzufrierende Lebensmittel,
B) - bereits eingefrorene Lebensmittel.
Anlieferung gemeldet werden.
2. Warten Sie vor dem Anschluss des Gerätes mindestens
zwei Stunden, damit der Kühlkreislauf seine volle
Funktionstüchtigkeit erreichen kann.
3. Die Installation und der elektrische Anschluss müssen
von einer Fachkraft gemäß den Herstelleranweisungen
und den einschlägigen örtlichen
Sicherheitsbestimmungen ausgeführt werden.
4. Vor der Inbetriebnahme den Innenraum des Gerätes
reinigen.
• Vor dem Anschluss an das Stromnetz sicherstellen, dass
die Netzspannung mit den Angaben des Typenschilds an
der Geräterückseite übereinstimmt.
• Die elektrischen Anschlüsse müssen den örtlichen
Vorschriften entsprechend ausgeführt werden.
• Vermeiden Sie beim Einlagern
den direkten Kontakt der
einzufrierenden mit den bereits
eingefrorenen Lebensmittel.
• Eine bessere und raschere
Gefrierleistung erreichen Sie,
wenn Sie die Lebensmittel in
kleine Portionen aufteilen;
diese Vorkehrung erweist sich
dann auch im Moment der
Verwertung des Gefriergutes
von Nutzen.
1.Drücken Sie mindestens 24
Stunden vor dem Einlagern
frischer Lebensmittel in das Gerät die Schnellgefriertaste.
2.Lagern Sie die einzufrierenden Lebensmittel ein und
halten Sie den Deckel des Geräts 24 Stunden lang
geschlossen. Die Schnellgefrierfunktion schaltet nach 50
Stunden automatisch ab.
LEBENSMITTELAUFBEWAHRUNG
Beziehen Sie sich auf die Tabelle am Gerät (falls
vorgesehen).
Trennen des Gefrierguts
Lagern Sie das Gefriergut
getrennt ein; Vermerken
Sie das Einfrierdatum auf
den Verpackungen, um die
rechtzeitige Verwertung
vor dem Verfalldatum
sicherzustellen.
Ratschläge zum Aufbewahren von Tiefkühlware.
Beim Einkaufen von Tiefkühlware sollten Sie auf Folgendes
achten:
• Die Verpackung darf nicht beschädigt sein, da sonst der
Inhalt nicht mehr einwandfrei sein könnte. Wenn die
Verpackung aufgebläht ist oder feuchte Flecken aufweist,
ist das Produkt nicht optimal gelagert worden und der
Inhalt könnte angetaut sein.
• Beim Einkaufen die Tiefkühlware als letzte in den
MONATE
LEBENSMITTEL
Einkaufswagen legen und stets in einer Kühltasche
transportieren.
• Die Tiefkühlware zu Hause sofort in die Gefriertruhe
legen.
• Temperaturschwankungen vermeiden bzw. auf ein
Minimum reduzieren. Das auf der Verpackung
angegebene Verfalldatum beachten.
• Für die Konservierung von Tiefkühlware stets die
Anweisungen auf der Verpackung befolgen.
Anmerkung: verwerten Sie auf- oder angetaute
Lebensmittel sofort. Aufgetaute Lebensmittel dürfen
nicht wieder eingefroren werden, es sei denn, sie würden
für die Zubereitung eines gekochten Gerichtes
verwendet. Aufgetaute Lebensmittel können nach dem
Kochen wieder eingefroren werden. Bei längerem
Stromausfall:
• Den Gefriertruhendeckel nicht öffnen, es sei denn, um
die Kälteakkus (falls vorgesehen) auf das Gefriergut auf
der rechten und linken Geräteseite zu legen. Auf diese
Weise lässt sich der Temperaturanstieg verlangsamen.
GEBRAUCHSANWEISUNG
HINWEISE UND RATSCHLÄGE
• Vergewissern Sie sich nach der Installation, dass das Gerät
nicht auf dem Netzkabel steht.
• Stellen Sie keine Glasbehälter mit flüssigem Inhalt in das Gerät, da
diese platzen können.
• Verzehren Sie Eiswürfel oder Wassereis nicht sofort nach der
Entnahme aus dem Gerät, da sie Kälteverbrennungen hervorrufen
können.
• Ziehen Sie vor jeder Reinigungs- und Wartungsarbeit den
Netzstecker des Geräts oder unterbrechen Sie die
Stromversorgung.
• Installieren Sie das Gerät nicht so, dass es direkter
Sonneneinstrahlung ausgesetzt ist, oder in der Nähe von
Wärmequellen, da hierdurch der Stromverbrauch steigen könnte.
• Vermeiden Sie das Aufbewahren oder Verwenden von Benzin, Gas
oder anderen entflammbaren Stoffen in der Nähe des Gerätes oder
anderer Haushaltsgeräte. Durch die ausströmenden Dämpfe besteht
Brand- oder Explosionsgefahr.
• Installieren und nivellieren Sie das Gerät auf einer tragfähigen
Fußbodenfläche und wählen Sie dazu einen seinen Abmessungen und
seinem Verwendungszweck angemessenen Raum.
• Stellen Sie das Gerät in einem trockenen und gut belüfteten Raum
auf. Das Gerät ist für den Einsatz in Räumen mit nachstehenden
Temperaturbereichen ausgelegt, die ihrerseits von der Klimaklasse
auf dem Typenschild an der Geräterückseite abhängig sind. Der
Gerätebetrieb könnte beeinträchtigt werden, wenn das Gerät über
längere Zeit bei höheren oder tieferen Temperaturwerten als denen
des vorgeschriebenen Bereichs läuft.
• Lassen Sie das Gerät stets angeschlossen, auch wenn es kurzzeitig
leer stehen sollte.
• Achten Sie beim Umstellen des Gerätes darauf, dass der Fußboden
(z. B. Parkett) nicht beschädigt wird. Damit sich das Gerät leichter
umstellen lässt, empfiehlt es sich, das Gerät vorher möglichst zu
leeren.
• Benutzen Sie zum Beschleunigen des Abtauvorganges niemals
mechanische oder andere als die vom Hersteller empfohlenen
und/oder mitgelieferten Utensilien.
• Verwenden Sie im Geräteinneren ausschließlich vom Hersteller
empfohlene Elektrogeräte.
• Das Gerät ist nicht für den Gebrauch durch Kinder oder
körperlich oder geistig behinderte oder auch hör- und
sehgeschädigte und unerfahrene oder im Umgang mit dem
Gerät nicht vertraute Personen bestimmt, es sei denn unter
der Aufsicht oder Anleitung einer für ihre Sicherheit
haftenden Person.
• Um Einschließ- und Erstickungsgefahr zu vermeiden, ist
Kindern das Spielen und Verstecken im Gerät zu untersagen.
• Das Netzkabel darf nur durch eine Fachkraft ersetzt werden.
• Verwenden Sie keine Verlängerungskabel oder
Mehrfachadapter.
• Die Abschaltung der Stromversorgung muss durch Ziehen
des Netzsteckers oder durch einen der Steckdose
vorgeschalteten Zweipolschalter möglich sein.
• Prüfen Sie, ob die auf dem Typenschild angegebene Spannung
mit der in der Wohnung übereinstimmt.
• Die in den (eventuell vorhandenen) Kälteakkus enthaltene
(ungiftige) Flüssigkeit darf nicht verschluckt werden.
• Öffnen Sie die Gerätetür nicht unnötig.
ABTAUEN DER GEFRIERTRUHE
Die Gefriertruhe sollte dann abgetaut
werden, wenn sich eine 5-6 mm starke
Reifschicht an den Wänden gebildet hat.
• Das Gerät spannungslos setzen.
• Die Lebensmittel aus der
Gefriertruhe nehmen, sie in
Zeitungspapier einschlagen und an
einem kühlen Ort oder in einer
Kühltasche aufbewahren.
• Lassen Sie den Deckel der
Gefriertruhe offen.
• Entfernen Sie den Innenverschluss
des Tauwasserabflusses (falls vorgesehen).
• Entfernen Sie nun den Außenverschluss des Tauwasserabflusses
(falls vorgesehen) und platzieren Sie ihn wie auf der Abbildung
gezeigt.
• Eine Auffangschale unter den Ablaufkanal stellen, um das
Restwasser aufzufangen. Verwenden Sie das Trennelement, falls
vorhanden.
• Um den Abtauvorgang zu beschleunigen, können Sie sich beim
Ablösen der Reifschicht von den Wänden der Gefriertruhe mit
einem Spachtel helfen.
• Entfernen Sie den Reif vom Boden der Gefriertruhe.
• Verwenden Sie keine spitzen oder scharfen
Metallutensilien, um den Reif zu lösen, und erwärmen Sie
den Gefrierraum nicht künstlich, wenn Sie ihn nicht
irreparabel beschädigen wollen.
• Keine Scheuerprodukte verwenden und den Innenraum
nicht künstlich erhitzen.
• Den Innenraum der Gefriertruhe sorgfältig abtrocknen.
• Nach Abschluss des Abtauvorgangs den Verschluss wieder
einsetzen.
REINIGUNG UND PFLEGE
• Entfernen Sie den Reif, der sich an den oberen Randflächen
gebildet hat (siehe Störung - Was tun).
• Säubern Sie den Innenraum nach dem Abtauen mit einem mit
lauwarmem Wasser und/oder einem milden Reinigungsmittel
angefeuchteten Schwammtuch.
• Reinigen Sie das seitliche Lüftungsgitter (falls vorgesehen).
• Stauben Sie den Kondensator an der Geräterückseite ab.
Vor jeder Reinigungs- oder Wartungsarbeit den Netzstecker
ziehen. Verwenden Sie weder Scheuerpaste noch schwämmchen oder Fleckenentferner (z.B. Azeton,
Trichloräthylen) zur Gerätereinigung.
Um einen optimalen Gerätebetrieb zu gewährleisten, sollten
Sie Reinigung und Pflege mindestens einmal im Jahr
vornehmen.
AUSWECHSELN DER LAMPE AM DECKEL (FALLS
VORGESEHEN)
• Das Gerät spannungslos setzen.
• Die Milchglasabdeckung entsprechend der
Abbildung und in der angegebenen
Reihenfolge abnehmen.
• Die Lampe ausschrauben und durch eine
neue Lampe mit gleicher Volt- und Wattzahl ersetzen.
• Die Milchglasabdeckung wieder anbringen und das Gerät wieder
an das Stromnetz anschalten.
STÖRUNG-WAS TUN?
1. Die rote Leuchte (falls vorgesehen) leuchtet ständig.
• Liegt ein Stromausfall vor?
• Wurde der Abtauvorgang eingeschaltet?
• Ist der Deckel der Gefriertruhe richtig geschlossen?
• Steht das Gerät neben einer Wärmequelle?
• Ist der Thermostat auf der richtigen Position?
• Sind das Lüftungsgitter und der Kondensator sauber?
2. Das Gerät verursacht ein zu lautes Betriebsgeräusch.
• Steht das Gerät auf einer perfekt ebenen Fläche?
• Berührt das Gerät andere Möbel oder Gegenstände, die
Vibrationen verursachen können?
GEBRAUCHSANWEISUNG
• Wurde die Verpackung vom Sockel der Gefriertruhe entfernt?
Anmerkung: Dass das zirkulierende Kühlmittel auch nach
Kompressorstillstand ein leichtes Geräusch verursacht, ist durchaus
normal.
3. Die grüne Leuchte (falls vorgesehen) ist ausgeschaltet und
das Gerät funktioniert nicht.
• Liegt ein Stromausfall vor?
• Ist der Netzstecker richtig angeschlossen?
• Ist das Stromkabel unversehrt?
4. Die grüne Leuchte (falls vorgesehen) ist ausgeschaltet und
das Gerät funktioniert.
• Die grüne Leuchte ist defekt. Rufen Sie den Kundendienst an,
um sie auswechseln zu lassen.
5. Der Kompressor läuft ständig.
• Wurden warme Speisen in die Gefriertruhe eingelagert?
• Hat der Deckel der Gefriertruhe längere Zeit offen gestanden?
• Steht das Gerät in einem zu warmen Raum oder neben einer
Wärmequelle?
• Ist der Thermostat auf der richtigen Position?
• Wurde die Schnellgefriertaste (falls vorgesehen) versehentlich
gedrückt?
6. Übermäßige Reifbildung an den oberen Randflächen.
• Sind die Verschlüsse des Tauwasserabflusses korrekt eingesetzt?
• Ist der Deckel der Gefriertruhe richtig geschlossen?
• Ist die Dichtung am Deckel der Gefriertruhe beschädigt oder
verformt? (Siehe Kapitel "Installation")
• Wurden die 4 Distanzstücke entfernt? (Siehe Kapitel
"Installation")
7. Kondenswasserbildung an den Außenwänden der
Gefriertruhe.
• Unter besonderen klimatischen Bedingungen (Luftfeuchtigkeit
über 85%) oder bei der Aufstellung in feuchten und wenig
belüfteten Räumen ist Kondenswasserbildung durchaus normal.
Dadurch werden die Leistungen der Gefriertruhe aber
keineswegs beeinträchtigt.
8. Die Reifschicht an den Innenwänden ist nicht gleichförmig.
• Diese Erscheinung ist durchaus normal.
INFORMATIONEN ZUM UMWELTSCHUTZ
1. Verpackung
Das Verpackungsmaterial ist zu 100% wieder verwertbar und
durch ein Recyclingsymbol gekennzeichnet. Für die Entsorgung
die örtlichen Vorschriften beachten. Das Verpackungsmaterial
(Plastikbeutel, Styroporteile, usw.) außerhalb der Reichweite von
Kindern aufbewahren, da es eine mögliche Gefahrenquelle darstellt.
2. Entsorgung
Das Gerät ist aus wieder verwertbaren Materialien
hergestellt.
Dieses Gerät verfügt über die Konformitätskennzeichnung
entsprechend der Europäischen Richtlinie 2002/96/EG über
Elektro- und Elektronikaltgeräte (WEEE). Eine umweltgerechte
Entsorgung trägt dazu bei, mögliche umwelt- und
Gesundheitsbelastende Folgen zu vermeiden.
Das Symbol am Gerät oder auf der Produktdokumentation
weist daraufhin, dass dieses Gerät nicht als unsortierter
Siedlungsabfall beseitigt werden darf, sondern bei einer
entsprechenden Rücknahmestelle für das Recycling von Elektround Elektronikaltgeräten abzugeben ist. Vor der Entsorgung des
Gerätes das Netzkabel durchtrennen, Türen und Ablageflächen
entfernen, damit das Gerät funktionsuntüchtig ist und keine
Gefahrenquelle für spielende Kinder darstellen kann.
Die Entsorgung muss gemäß den örtlichen Bestimmungen zur
Abfallbeseitigung erfolgen. Geben Sie das Gerät bei einer
zugelassenen Sammelstelle ab; das Gerät darf auch nicht für wenige
Tage unbeaufsichtigt bleiben, da es eine Gefahrenquelle für Kinder
darstellt. Bitte wenden Sie sich an das zuständige Amt Ihrer
Gemeindeverwaltung, an den Müllabfuhrdienst oder an den
Händler, bei dem Sie dieses Gerät erworben haben, um weitere
Informationen über Behandlung, Verwertung und
Wiederverwendung dieses Produkts zu erhalten.
Hinweise:
Dieses Gerät ist FCKW-frei. Der Kältekreislauf enthält R134a (HFC)
oder R600a (HC), siehe Typenschild im Innenraum. Geräte mit
Isobutan (R600a): Isobutan ist ein Naturgas das keine Folgen auf die
Umwelt hat aber entzündlich ist. Folglich ist es erforderlich
sicherzustellen, dass die Rohrleitungen des Kühlungskreislaufs nicht
beschädigt sind.
Dieses Gerät könnte fluorierte Treibhausgase im Sinne des KyotoProtokolls enthalten. Das Kühlmittel befindet sich in einem
hermetisch versiegelten System. Kühlmittel: R134a hat ein
Treibhauspotential (GWP) von 1300.
Konformitätserklärung
• Dieses Gerät ist der Aufbewahrung von Lebensmitteln bestimmt
und gemäß der Verordnung (EG) Nr. 1935/2004 hergestellt.
• Dieses Gerät wurde entwickelt, gebaut und vermarktet gemäß
den:
- Sicherheitsanforderungen der “Niederspannungsrichtlinie”
2006/95/EG (die 73/23/EWG und nachfolgende Änderungen
ersetzt);
- Schutzvorschriften der Richtlinie 2004/108/EG bezüglich der
elektromagnetischen Verträglichkeit “EMC”.
• Die elektrische Sicherheit des Gerätes ist nur dann
gewährleistet, wenn es korrekt an eine funktionstüchtige und
den gesetzlichen Bestimmungen entsprechende Erdung
angeschlossen ist.
KUNDENDIENST
Bevor Sie den Kundendienst rufen:
1. Prüfen Sie erst, ob Sie die Störung selbst beheben können.
2. Schalten Sie das Gerät nochmals ein, um zu prüfen, ob die
Störung immer noch vorliegt. Haben Sie keinen Erfolg,
schalten Sie das Gerät nochmals aus und wiederholen Sie
den Versuch nach einer Stunde.
3. Bleibt das Ergebnis negativ, müssen Sie den Kundendienst
benachrichtigen.
Machen Sie bitte folgende Angaben:
• Art der Störung,
• das Gerätemodell,
• die Servicenummer (Zahl hinter dem Wort SERVICE auf
dem Typenschild an der Geräterückwand)
• Ihre vollständige Anschrift,
• Ihre Telefonnummer mit Vorwahl.
Loading...
