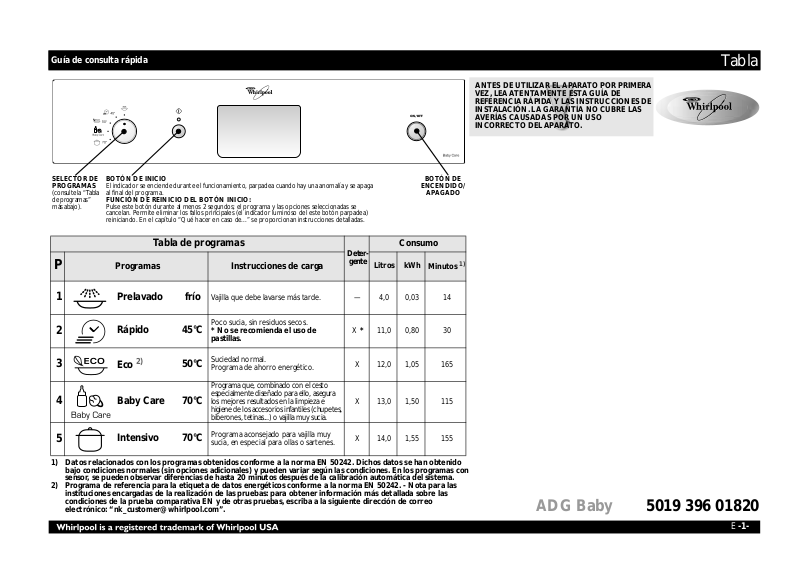

Whirlpool ADG BABY WH PROGRAM CHART [es]

Guía de consulta rápida

ANTES DE UTILIZAR EL APARATO POR PRIMERA
VEZ, LEA ATENT AMENTE EST A GUÍA DE
REFERENCIA RÁPIDA Y LAS INSTRUCCIONES DE
INSTALACIÓN. LA GARA NTÍA NO CUBRE LAS
AVERÍAS CAUSADAS POR UN USO
INCORRECTO DEL APARATO.

Tabla

SELECTOR DE
PROGRAMAS

(consulte la “Tabla
de programas”
más abajo).

BOTÓN DE INICIO

El indicador se enciende durante el funcionamiento, parpadea cuando hay una anomalía y se apaga
al final del programa.

FUNCIÓN DE REINICIO DEL BOTÓN INICIO:

Pulse este botón durante al menos 2 segundos; el programa y las opciones seleccionadas se
cancelan. Permite eliminar los fallos principales (el indicador luminoso del este botón parpadea)
reiniciando. En el capítulo “Qué hacer en caso de...” se proporcionan instrucciones detalladas.

Tabla de programas

Deter-

gente

P

1

2

3

4

5

1) Datos relacionados con los programas obtenidos conforme a la norma EN 50242. Dichos datos se han obtenido
bajo condiciones normales (sin opciones adicionales) y pueden variar según las condiciones. En los programas con
sensor, se pueden observar diferencias de hasta 20 minutos después de la calibración automática del sistema.

2) Programa de referencia para la etiqueta de datos energéticos conforme a la norma EN 50242. - Nota para las
instituciones encargadas de la realización de las pruebas: para obtener información más detallada sobre las
condiciones de la prueba comparativa EN y de otras pruebas, escriba a la siguiente dirección de correo
electrónico: “[e-mail]”.

Programas Instrucciones de carga

Prelavado frío

Rápido 45°C

2)

Eco

Baby Care 70°C

Intensivo 70°C

Vajilla que debe lavarse más tarde. — 4,0 0,03 14

Poco sucia, sin residuos secos.

* No se recomienda el uso de
pastillas.

Suciedad normal.

50°C

Programa de ahorro energético.
Programa que, combinado con el cesto

especialmente diseñado para ello, asegura
los mejores resultados en la limpieza e
higiene de los accesorios infantiles (chupetes,
biberones, tetinas...) o vajilla muy sucia.

Programa aconsejado para vajilla muy
sucia, en especial para ollas o sartenes.

Litros kWh

X * 11,0 0,80 30

X 12,0 1,05 165

X 13,0 1,50 115

X 14,0 1,55 155

BOTÓN DE

ENCENDIDO/

APAGADO

Consumo

Minutos

1)

5019 396 01820ADG Baby

E

-1-

Cómo establecer el tipo de detergente: polvo/gel/pastillas (si la opción está disponible)

Uso del aparato por primera vez

Para obtener los mejores resultados del
lavado, es NECESARIO establecer:
el tipo de DETERGENTE y la DUREZA DEL
AGUA.

1- Depósito de sal
2- Distribuidor de abrillantador
3- Distribuidor del detergente
4- Sistema de estantes
5,6,7,8- Funciones disponibles en el panel
9- Filtros
10- Brazos aspersores

1.

Seleccione el 3er
programa (consulte la
Tabla de programas, en la
página 1).

2.

Pulse el botón de
START durante 7
segundos.

3a.

Compruebe el tipo
de detergente...

Tipos de

detergente

Gel o polvo

(ajuste de fábrica)

Pastillas 2 en 1

Pastillas 3 en 1

Pastillas todo en 1

En los modelos sin opción de “tipo de detergente”, los indicadores de sal y abrillantador se iluminan cuando se utilizan pastillas.

Cómo establecer la dureza del agua

Encendido del aparato

* Sólo antes del primer lavado o si
ha cambiado la dureza del agua

1.

Solicite información a la compañía del agua sobre la

dureza del agua

Grados

alemanes °dH

0 - 5 0 - 9 0 - 6,3 Blanda 1 1x

6 - 10 10 - 18 7 - 12,6 Media 2 2x
11 - 15 19 - 27 13,3 - 18,9 Normal 3 3x
16 - 21 28 - 37 19,6 - 25,9 Media-dura 4 4x
22 - 28 38 - 50 26,6 - 35 Dura 5 5x
29 - 35 51 - 63 35,7 - 44,1 Muy dura 6 6x

36 - 60 64 - 107 44,8 - 74,9

...

Grados

franceses °fH

Grados

ingleses °eH

- Seleccione el segundo programa “P2” (consulte la tabla de programas).

- Pulsar el botón de START al menos durante 5 segundos hasta que el indicador correspondiente parpadee.

- E l grado de dureza programado aparece indicado en pantalla (si la hubiera) o el botón de START parpadea.

- Cada vez que pulse el botón de START, la selección aumenta y cuando llega a 7 vuelve a comenzar en 1.

- El aparato debe estar apagado para memorizar la configuración elegida.

2.

...configure el valor en el
lavavajillas

Dureza

del agua

Extremada­mente dura

Lavavajillas con

visor: valor

mostrado en la

pantalla.

7 7x

3b.

...y configúrelo para el lavavajillas
mediante el botón de START

(según la tabla de más abajo)

Modelos de lavavajillas

modelo sin

visor

3h 6h 9h

Lavavajillas sin

visor: el

indicador del

botón de

START de

cuenta parpadea

modelo con visor

Sugerencias para el uso del

Gel o polvo

(abrillantador

y sal)

Vaya al paso 1

(consulte

“Comprobación

diaria”)

símbolo

detergente

Si se requiere

sal adicional,

vaya al punto 1

“Comprobación

sin

Pastillas

(consulte

diaria”)

4.

Recuerde utilizar sal y
abrillantador cuando sea necesario
(como si indica a continuación).

añadir sal

añadir sal

sal

añadir

abrillantador

abrillantador

abrillantador

El nivel de dureza del agua viene
establecida en fábrica para una dureza
media (en el visor aparece el número “4”
o el indicador del botón de START
parpadea 4 veces).

Aunque utilice pastillas con sal, es
necesario añadir sal porque la acción de
dichos detergentes no es suficiente en
caso de aguas duras.

5.

Apague y encienda el
aparato para guardar los
ajustes.

E

-2-

1

Llenado del depósito de sal -

Disuelve el depósito calcáreo (no es necesario si el agua es “blanda”)

Comprobación diaria

S

E

L

Indicador visual
(según el modelo).
Desenrosque la tapa.

El indicador de sal puede permanecer encendido durante varios ciclos de lavado. Si el
agua es blanda,

no

es necesario utilizar sal.

Incorporación del abrillantador

2

Indicador de abrillantador (según el modelo)

Utilice sólo abrillantador para lavavajillas. Limpie
Si hay rayas en la vajilla: regule la dosis de abrillantador en una posición inferior (1-3). Si la vajilla no queda completamente seca: seleccione una dosis más alta (5-6). La vajilla de plástico se seca con mayor dificultad; la regulación en una posición

superior no mejora la situación.
Los detergentes con abrillantador tienen efecto sólo con programas de mayor duración. Con programas más cortos pueden quedar residuos de detergente (utilice detergentes en polvo). Los detergentes con abrillantador tienden a formar

demasiada espuma.

Introducción del detergente -

3

Llene de agua el
depósito de sal
antes del primer
lavado.

S

E

L

Indicador de sal

(según el
modelo)

El indicador del panel de control se enciende
cuando es NECESARIO AÑADIR SAL.

S

E

L

(no es necesario cuando se utilizan pastillas). Regulación de la dosis de abrillantador

Indicador
visual

Si fuera necesario,
abra la tapa B
(presione el botón
derecho).

inmediatamente

Añada
abrillantador
hasta la línea
max. ~150 ml

El indicador luminoso del panel de control se enciende cuando ES NECESARIO AÑADIR
ABRILLANTADOR.

el abrillantador que se derrame accidentalmente. Esto evita el exceso de espuma que impide que el electrodoméstico funcione correctamente.

La cantidad de abrillantador puede adaptarse al
detergente utilizado. Cuanto más bajo sea el
ajuste, menor será la cantidad de abrillantador
(regulación de fábrica: posición 4).
Presione el botón para abrir la tapa B. Con una
moneda o un objeto similar gire la flecha a la
posición deseada. Cerrar la tapa después de
modificar el ajuste de abrillantador.

Utilice sólo detergente específico para lavavajillas, según las recomendaciones del fabricante

Pastilla/gel/polvo

Utilice una pastilla por ciclo de

Abra la tapa A
(pulse el botón
izquierdo).

Llene el distribuidor
inmediatamente
antes de iniciar un
programa de lavado.

lavado, que se coloca en el
distribuidor de detergente.

Pueden utilizarse todos los tipos de
pastilla, pero es absolutamente
necesario añadir sal con las de tipo
2 en 1.

Añada sal

(nunca
detergente).
Mín. 1,5 kg
Máx. 2 kg

S

Indicador visual (según el

E

L

modelo). Tapón de rosca. Es
necesario eliminar los
residuos de sal alrededor del
tapón.

Naranja:
BIEN.

Oscuro: BIEN. Claro: ES NECESARIO AÑADIR

Claro: ES NECESARIO
AÑADIR

Uso diario

Cierre la tapa
apretando las
pestañas
pertinentes.

E

-3-
