РАДАР-ДЕТЕКТОР
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
DRS-60ST
DRS-66VST
СОДЕРЖАНИЕ
Уважаемый покупатель!
Благодарим Вас за то, что Вы выбрали наш радар-детектор. Данная модель реагирует на радиосигналы
X-, K- и широкополосного Ka-диапазонов, импульсных радаров, а также на лазерные пушки (лазерные измерители скорости). Руководство пользователя изделия предназначено для обеспечения удобной и безопасной эксплуатации прибора. Пожалуйста, прочитайте руководство перед началом использования прибора,
обращая особое внимание на раздел «Меры безопасности и предосторожности», и сохраните его для обращения к нему в дальнейшем. Если прибор перейдет к другому хозяину, передайте руководство вместе
с прибором.
Меры безопасности и предосторожности .................................................................... 3
Комплектация ................................................................................................................. 5
Устройство прибора ........................................................................................................ 6
Установка прибора .......................................................................................................... 7
Основные операции ........................................................................................................ 8
Меню системных настроек ............................................................................................ 10
Возможные неисправности и способы их устранения ................................................ 11
Технические характеристики ......................................................................................... 12
Уважаемый покупатель!
Поздравляем, Вы приобрели первый в мире, уникальный радар-детектор с возможностью обнаружения
радарного комплекса «СТРЕЛКА СТ/М». Полевые испытания показали высокую эффективность – радардетектор предупредит вас о приближении к комплексу «СТРЕЛКА СТ/М» на дистанции до 2,2 км! Средняя,
рабочая дальность обнаружения составляет более 1 км.
Данная модель реагирует на радиосигналы X-, K- и широкополосного Ka- диапазонов, импульсных радаров, а
также на лазерные измерители скорости.
В конструкции прибора используются собственные разработки специалистов SUPRA. Мы рады предложить вам изделия, разработанные и изготовленные с высокими требованиями к качеству, функциональности и дизайну.
Арсенал радар-детекторов, определяющих комплекс «СТРЕЛКА СТ/М» не ограничивается данной моделью.
Владельцы ранее выпущенных моделей SUPRA DRS-55V, DRS-60 и DRS-66V могут модернизировать свои
радар-детекторы модулем обнаружения «СТРЕЛКА СТ/М» в любом из 200 фирменных сервисных центров
SUPRA, охватывающих все регионы России и Украины.
Руководство пользователя изделия предназначено для обеспечения удобной и безопасной эксплуатации
прибора. Пожалуйста, прочитайте руководство перед началом использования прибора, обращая особое
внимание на раздел «Меры безопасности и предосторожности», и сохраните его для обращения к нему в
дальнейшем. Если прибор перейдет к другому хозяину, передайте руководство вместе с прибором.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Внимательно прочитайте данный раздел и обязательно следуйте указанным инструкциям. Это поможет обеспечить качественную работу прибора и
продлит срок его службы.
Инструкции по безопасности
• Никогда не открывайте корпус прибора или
адаптера питания, т.к. это может привести к поражению электрическим током. Обслуживание
прибора должно проводиться только специалистами авторизованного сервисного центра.
• Используйте изделие строго по назначению.
• Не оставляйте прибор на панели управления в
автомобиле под воздействием солнечных лучей, т.к. перегрев аппарата может стать причиной нарушения функционирования прибора.
• Не разрешайте детям играть с прибором.
• Удалите адаптер из гнезда прикуривателя, не-
медленно выключите прибор, если он включен, и обратитесь в авторизованный сервисный центр в следующих случаях:
– если адаптер питания либо его шнур опла-
вился или был поврежден;
– если корпус прибора или адаптер питания
были повреждены или в них попала жидкость. Чтобы предотвратить повреждения,
специалисты сервисного центра должны
проверить компоненты прибора.
• Перед очис ткой прибора всегда его выключай-
те. Очистку дисплея и поверхности устройства
производите с использованием мягкой влажной ткани без ворса.
• Не разбирайте, не переделывайте и не ремон-
тируйте прибор самостоятельно. Это может вызвать серьезные поломки и снимает гарантию
на бесплатный ремонт изделия. Ремонт должен
производиться только в специализированных
авторизованных сервисных центрах.
Питание от автомобильного адаптера
Автомобильный адаптер подсоединяйте только к
гнезду прикуривателя в автомобиле (с электро системой 12 В постоянного тока). Если вы не уверены
на счет характеристик электросети автомобиля, обратитесь к дилеру вашей марки автомобиля.
Установка
• Устанавливайте прибор в таком месте, где он
не будет ограничивать обзор водителю.
• Выбирайте такое место установки радар-
детектора, где он и провод питания не будет
мешать водителю при управлении автомобилем и не сможет нанести травму пассажиру в
случае резкой остановки.
• Для обеспечения наилучших результатов ра-
боты следует устанавливать устройство таким
образом, чтобы дорога находилась в прямой
видимости детектора.
• Для точного и безошибочного обнаружения
сигналов антенну и лазерный датчик детектора нужно направить на линию горизонта (параллельно поверхности дороги), постарайтесь
при установке детектора избежать каких-либо
преград на пути его видимости.
• Антенна и лазерный датчик прибора не долж-
ны быть закрыты металлическими предметами, антенной магнитолы (если антенна находится на лобовом стекле) или щетками
стеклоочистителя (”дворниками”).
3
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Условия работы
• Рабочая температура прибора от -30°С до
+80°С.
• Не подвергайте прибор воздействию влаги,
тепла или прямых солнечных лучей, особенно
в автомобиле, избегайте образования пыли.
• Следите, чтобы прибор не намокал, берегите
его от дождя и града.
• Не роняйте прибор, берегите его от сильной
вибрации, тряски и ударов.
• Не храните устройство и его компоненты ря-
дом с огнеопасными жидкостями, газами или
взрывоопасными материалами.
• Храните прибор в безопасном месте, чтобы он
не подвергался воздействию высоких температур (при парковке или попадании прямых
солнечных лучей).
4
Отройте упаковку и проверьте наличие всех аксессуаров при получении товара.

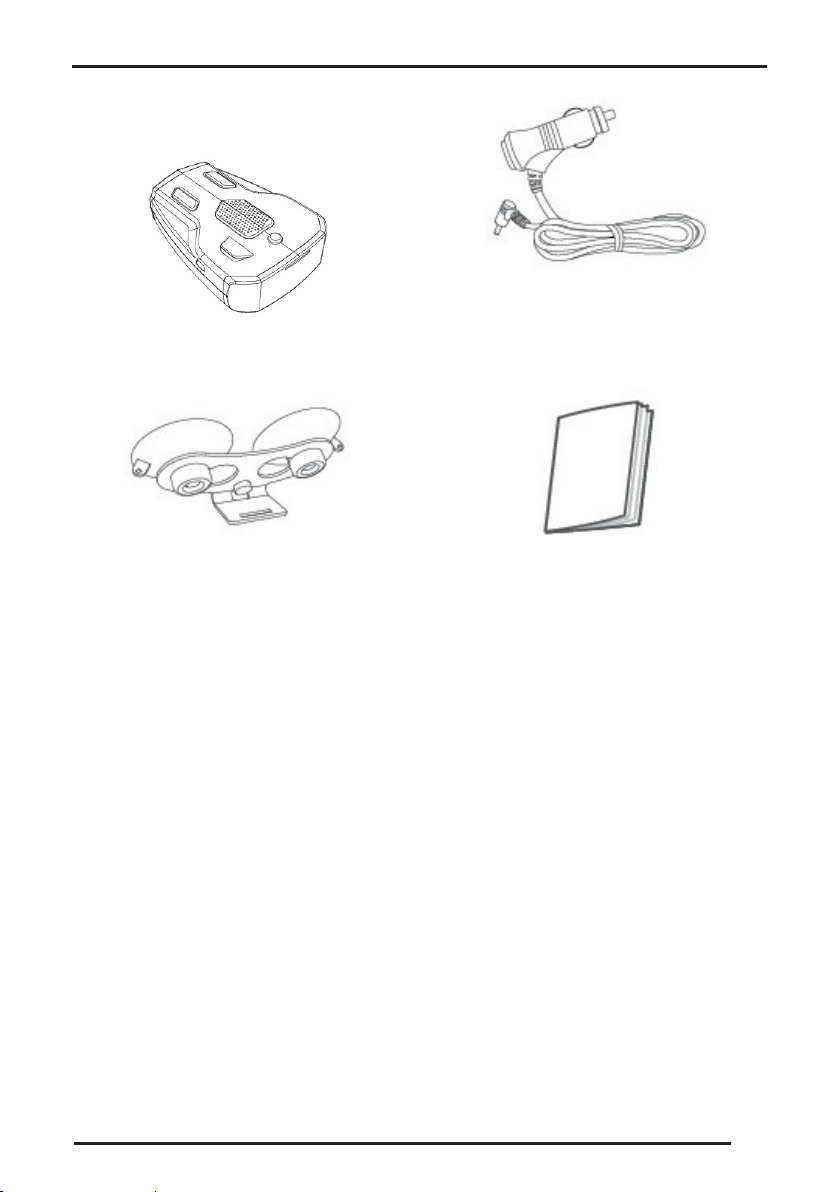

КОМПЛЕКТАЦИЯ
Радар-детектор
Держатель с присосками и амортизатором
Автомобильный адаптер питания с встроенным
предохранителем и переключателем питания
(входное напряжение 12 В постоянного тока)
Руководство по эксплуатации и гарантийный талон
5
УСТРОЙСТВО ПРИБОРА
1. Антенна радио диапазона
2. Разъем для подключения адаптера питания
(входное напряжение 12 В постоянного тока)
3. Громкоговоритель
4. POWER – кнопка включения/выключения
5. MUTE - кнопка блокировки звука
6. Кнопка извлечения прибора из держателя
7. Линза кругового обзора для обнаружения сигналов лазера (360°).
6
8. D IM (+) Кнопка регулировки яркости подсветки
дисплея / увеличения уровня громкости (нажать на 2 секунды)
9. CITY (–) Кнопка выбора режима работы прибо-
ра / уменьшения уровня громкости (нажать на
2 секунды)
10. Дисплей
УСТАНОВКА ПРИБОРА
Внимательно прочитайте раздел «Меры безопасности и предосторожности» и соблюдайте приведенные там инструкции во время установки радардетектора.
Сборка держателя
Установите упор-амортизатор на держатель.
Установите две присоски на держатель.
Установка радар-детектора
Выберите подходящее место установки прибора на
лобовом стекле автомобиля и прикрепите туда держатель с помощью двух присосок.
При необходимости немного согните держатель,
чтобы выбрать подходящий угол обзора детектора.
Подключите кабель питания к соответствующему
гнезду на корпусе детектора.
ПРИМЕЧАНИЕ:
Устанавливайте радар-детектор так, ч тобы ничто не мешало приёму сигнала. Любой
предмет (в том числе щетка стеклоочистителя), находящийся непосредственно
перед рупорной антенной приёмника, мешает работе радар-детектора. Для правильной работы радар-детектор рекомендуется
устанавливать строго горизонтально и направлять по ходу движения автомобиля.
Извлечение прибора
Нажмите кнопку извлечения прибора из держателя, а затем потяните детектор на себя.
Не оставляйте радар-детектор в держателе, когда
вы паркуете автомобиль, чтобы предотвратить его
повреждение в результате воздействия высоких
температур и возможную кражу прибора. Убирайте
радар-детектор в безопасное место.
Установите детектор в держатель (смотри рисунок).
Подключите адаптер питания к гнезду прикуривателя автомобиля.
7
ОСНОВНЫЕ ОПЕРАЦИИ
Включение и выключение прибора
Когда радар-детектор подсоединен к разъему прикуривателя, нажмите красную кнопку на адаптере
питания, чтобы включить или выключить прибор.
После включения детектора, в режиме самотестирования загораются последовательно все индикаторы, соответствующие каждому из определяемых
прибором диапазонов и воспроизводятся звуковые
сигналы X, К, Ка и лазерного диапазонов.

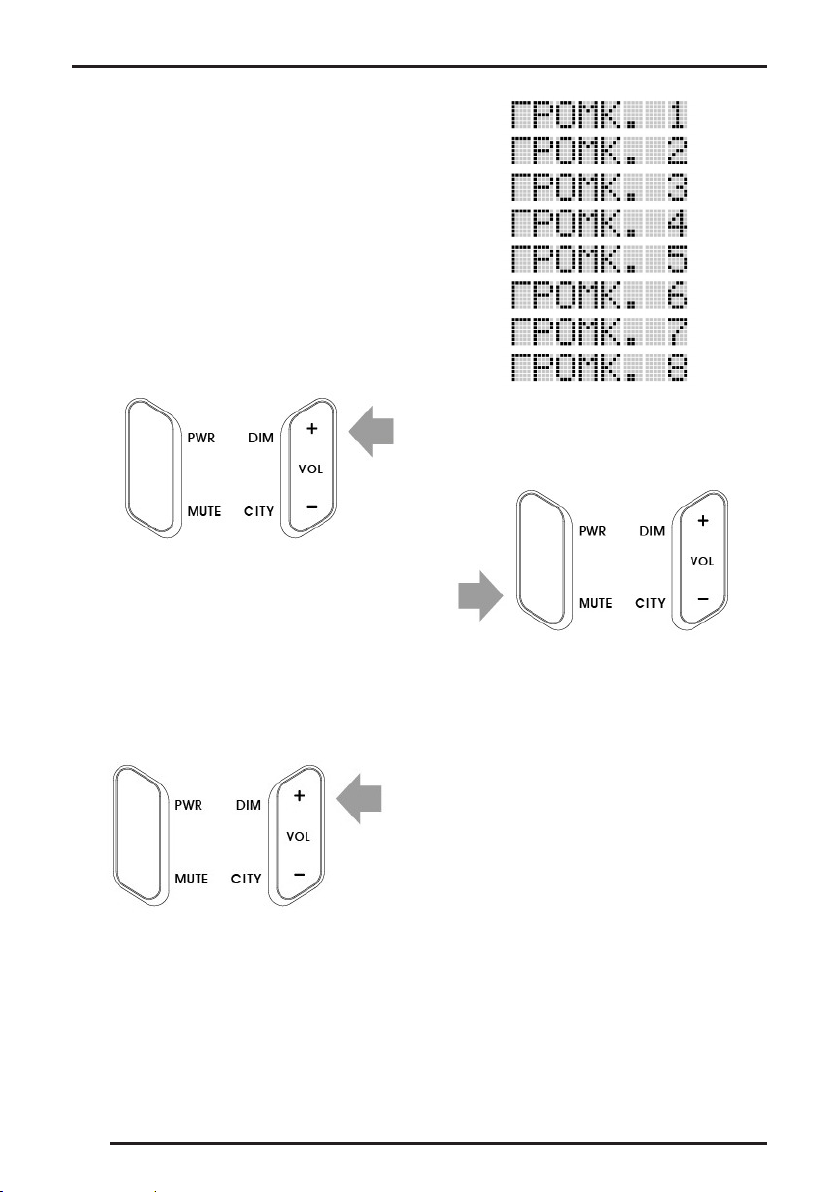

Регулировка яркости подсветки дисплея
Последовательно нажимайте кнопку DIM (+), чтобы установить нужную яркость подсветки дисплея
в зависимости от условий освещения. Вы можете
выбрать следующие режимы яркости подсветки:
слабая, темная или яркая.
Регулировка громкости
Блокировка звука (автоматическая блокировка)
Нажмите кнопку MUTE, чтобы отключить звуковой
сигнал об обнаружении сигнала радара. Еще раз нажмите кнопку MUTE, чтобы включить звук снова.
Функция автоматической блокировки автоматически уменьшает громкость любого звукового сигнала через 4 секунды после обнаружения сигнала
радара. Функция автоматической блокировки срабатывает по умолчанию.
Чтобы увеличить уровень громкости, нажмите и 2
секунды удерживайте кнопку DIM (+).
Чтобы уменьшить уровень громкости, нажмите и 2
секунды удерживайте кнопку CITY(–).
При этом на дисплее будет отображаться текущее
значение настройки:
8
ОСНОВНЫЕ ОПЕРАЦИИ
Выбор режима работы
В современных городах, и в промышленных зонах ваш
детектор может столкнуться с множеством слабых
радиосигналов, не относящихся к сильным сигналам
полицейского радара (сигналы микроволновых антенных мачт, устройств автоматического открывания
дверей и т.п.). Чтобы детектор не реагировал на ненужные сигналы, в нем предусмотрен режим пониженной
чувствительности Город (City), который значительно
сокращает количество ложных срабатываний.
Последовательно нажимайте кнопку CITY (+), чтобы выбрать нужный режим работы: ТРАССА (высокая чувствительность), ГОРОД1 (средняя чувствительность), ГОРОД2 (малая чувствительность). При
этом на дисплее будет высвечиваться соответству-
ющая индикация:
2. При обнаружении сигнала К-диапазона, на дисплее высветится индикатор К, а также прибор
подаст тональный звуковой сигнал.
3. При обнаружении сигнала Ка-диапазона, на
дисплее высветится индикатор Ка, а также прибор подаст тональный звуковой сигнал.
4. При обнаружении сигнала лазерной пушки, на
дисплее высветится индикатор L, а также при-
бор подаст тональный звуковой сигнал.
5. При обнаружении сигнала радарного комплекса «СТРЕЛКА СТ/М», на дисплее высветится надпись «СТРЕЛКА», а также прибор подаст соответствующий звуковой сигнал.
Последний, восьмой символ дисплея служит для
индикации включения диапазонов приёма радардетектора и голосового сопровождения (см. раздел
«Меню системных настроек»).
Индикация дисплея
1. При обнаружении сигнала Х-диапазона, на дисплее высветится индикатор Х, а также прибор
подаст тональный звуковой сигнал.
ПРИМЕЧАНИЕ:
Сигнал радарного комплекса «СТРЕЛКА СМ/Т»
имеет импульсный характер и излучается
узким лучом с небольшой мощностью. В силу
законов физики дальность приёма радарного
комплекса «СТРЕЛКА СМ/Т» сильно зависит
от рельефа местности, наличия препятствий для прохождения сигнала, траффика
на дороге и других объективных факторов.
Сохранение установок
При выключении прибора и отключении его от источника питания он автоматически сохраняет в
памяти последние установки: яркость подсветки
дисплея и режим работы.
9
МЕНЮ СИСТЕМНЫХ НАСТРОЕК
Включение/отключение диапазонов и голосового сопровождения
Чтобы уменьшить количество ложных срабатываний радар-детектора на помехи в условиях сложной радиообстановки в вашем радар-детекторе
предусмотрена возможность отключения диапазонов.
Также, вы можете отключить голосовое сопровождение радар-детектора, чтобы уменьшить отвлекающий фактор во время езды.
ПРИМЕЧАНИЕ:
Большинство радарных комплексов в пределах РФ работают в диапазоне К.
Для входа в меню системных настроек нажмите и
удерживайте в течение пары секунд кнопку MUTE.
Кратковременными нажатиями кнопки MUTE выберите нужную настройку: X (Диапазон X), K (Диапазон К), Ka (Диапазон Ка), ГОЛОС (Голосовое сопровождение).
Кнопкой DIM или CITY включите/отключите выбранный диапазон, либо голосовое сопровождение.
Для выхода из меню системных настроек нажмите
и удерживайте в течение пары секунд кнопку MUTE.
Последний, восьмой разряд дисплея служит для
индикации включения диапазонов приёма радардетектора и голосового сопровождения и после
выхода из меню системных настроек примет следующий вид:
1) Индикатор включения диапазона Х
2) Индикатор включения диапазона Ka
3) Индикатор включения диапазона K
4) Индикатор вк лючения голосового сопровождения
ПРИМЕЧАНИЯ:
Отключение диапазона К не влияет на детектирование радар-детектором комплекса «СТРЕЛКА СТ/М».
10
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
Если радар-детектор не включается, попробуйте сделать следующее:
1. Убедитесь, что прибор подключен к цепи питания.
2. Убедитесь в исправности адаптера питания, выключателя, контакта в гнезде подключения.
3. Убедитесь в исправности предохранителя, встроенного в адаптер питания прибора.
4. Проверьте, возможно, перегорел предохранитель, отвечающий за работу гнезда прикуривателя автомобиля (обратитесь к руководс тву по эксплуатации вашего автомобиля).
5. Возможно, в гнезде прикуривателя скопились грязь и мусор. Очистите гнездо прикуривателя тонкой
наждачной бумагой, чтобы обеспечить нормальное соединение.
6. Возможно, возникла неисправнос ть в электро системе автомобиля
11
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Канал приема радиосигналов
• Тип приемника: супергетеродинный, с двойным преобразованием частоты
• Тап антенны: рупорная
• Тип детектора: частотный дискриминатор
• Диапазоны час тот: X-диапазон (10,525 ГГц +/- 50 МГц), K диапазон (24,150 ГГц +/- 100 МГц), Ka-диапазон
(34,700 ГГц +/- 1300 МГц)
Канал приема сигналов лазера
• Тип приема: Приемник импульсных лазерных сигналов
• Тип детектора: Цифровой процессор, дискриминатор длительности импульсов
• Спектральная чувствительность: 800-1100 нм
• Частота импульсов 78-350 Гц, 2220 Гц
• Угол обзора: по всему периметру (360°)
Канал приема сигналов «СТРЕЛКА СТ/М»
• Тип приемника: супергетеродинный, с двойным преобразованием частоты
• Тип антенны: рупорная
• Тип детектора: амплитудный с анализатором по критерию Неймана-Пирсона
•
Общие характеристики
• Рабочая температура: от -30oС до +80oС
• Напряжение питания: 12-15 В постоянного тока (отрицательное заземление)
• Потребляемый ток: 200 мА
• Габаритные размеры (ВхШхГ): 35х67х96 мм
• Вес: 125 г
Благодар им Вас за выбор техн ики SUPRA.
Компания -производите ль оставляе т за собой право внос ить изменения в
конструкцию, дизайн и комплектацию товара без предварительного
уведомления.
Производитель: СУПРА ТЕХНОЛОДЖ ИС ЛИМИТЕД
16/Ф., Винсом Хаус, 73 Вин дхэм Стрит, Централ , Гон к Конг (НК), Китай.
Сделано в Корее.
Товар не подлежит обязательной сертификации.
Срок сл ужбы издели я: 3 года
Гарантийный срок: 1 год
Список сервисных центров прилагается (см. вкладыш)
Компания производитель оставляет за собой право, без предварительного уведомления, вносить изменения в список
авторизованных сервисных центров, включая изменения адресов и телефонов существующих. Адр ес ближайшего СЦ вы можете
узнать по т елефону горячей л инии 8-800-100-333-1 или на сайте w ww.supra.ru, а т ак же отправив запро с на supra@supra .ru
Loading...
