取扱説明書

日本語

コンビツール 2 はじめに 2 使用上の注意および作業方法 2 本機の使い方 6 承認されたコンビエンジン 8 運転準備 9 コンビツールの取付け 10 カッティングアタッチメント 10

元の取扱説明書無塩素漂白紙使用

バーとチェンの取り付け 11 チェンの張り 12 チェンの張り具合の点検 12 チェンオイル 12 チェンオイルの給油 13 チェンオイルの吐出点検 15 ハーネスの取付け 15 エンジンの始動と停止 16 作業中の注意事項 17 ガイドバーの保守 17 機械の保管 18 チェンスプロケットの点検と交換 18 ソーチェンの整備と目立て 19 整備表 23

印刷インクには植物油が使用され、紙はリサイクル可能です。

磨耗の低減と損傷の回避 24 主要構成部品 25 技術仕様 26 整備と修理 27 廃棄 27 EC 適合証明書 27

お客様各位この度は STIHL 社の製品をお買上げい

ただきまして誠に有難うございます。この製品は、最新の製造技術と入念な

品質保証処置を施して製造されました。私共は、お客様がこの製品を支障なく使用され、その性能に満足していただくために最善の努力を尽くす所存でおります。

本製品に関してご不明な点がありましたら、お買上げの販売店または当社カスタマーサービスにお問い合わせください。

敬具

Dr. Nikolas Stihl

0458-473-4321-C. VA0.C21.

0000009177_002_J

HT-KM

この取扱説明書は、著作権によって保護されています。全権留保。特に複製、翻訳および電子システムを使用した処理に対して保護されています。

日本語

コンビツールはじめに使用上の注意および作業方法

STIHL コンビシステムでは、パワーツールとしてさまざまなコンビエンジンやコンビツールを組み合わせることができます。本取扱説明書では、コンビエンジンとコンビツールで構成される本体一式をパワーツールと呼びます。

そのため、パワーツールにはコンビエンジン用とコンビツール用の各取扱説明書が必要です。

必ず両方の取扱説明書を読み、内容を理解してからパワーツールの使用を開始し、取扱説明書は以後の参照用に安全な場所に保管してください。

シンボルマークについて

マシンに表示されているシンボルマークは、本取扱説明書で説明されています。

段落の前に付いたシンボルや数字

警告

人に及ぼす事故やケガ、更に重大な物的損傷に対する警告。

注記

本機本体あるいは構成部位の損傷に対する警告。

技術改良

当社の信条として、常に自社製品の改良を心がけております。この理由から、製品の設計、技術、外観が定期的に改良される場合があります。

そして、変更、修正、改良の種類によっては、本取扱説明書に記載されていない場合があります。

非常に鋭利で、遠くまで届くカッターの付いた高速切断パワーツールなため、高枝カッターの作業時には特別な安全に関する注意事項を遵守してください。

初めて本機を使用する前に、両方の取扱説明書 ( コンビエンジンおよびコンビツール) を注意深くお読みになり、必要なときに参照できるよう安全な場所に保管してください。取扱説明書の記載事項を遵守しないと、重傷または致命傷さえも負うことがあります。

機械は、当該機種とその操作を熟知している人以外には譲渡したり、貸与したりしないでください。必ずコンビエンジンとコンビツールの取扱説明書を本機と共に手渡してください。

高枝カッターは、枝払い ( 枝の切断や刈り込み ) 専用です。木材や木製の物体の切断以外には使用しないでください。

本機を他の目的に使用しないでください - 事故が起きる危険があります！

STIHL 社が本パワーツールへの使用を明確に承認したか、仕様が同等のガイドバー、ソーチェン、チェンスプロケット、アクセサリーのみを装着してください。ご不明な点は、サービス店にお問い合わせください。

事故や本機の損傷を防ぐために、高品質の部品とアクセサリーのみを使用してください。

HT-KM

日本語

002BA254 KN

STIHL 社では、STIHL 純正のツール、ガイドバー、ソーチェン、チェンスプロケット、アクセサリーの使用をお勧めしています。そうした純正品は製品に適合し、お客様の性能要件を満たすように特別に設計されています。

いかなる方法であれ、絶対に本パワーツールを改造しないでください。負傷する危険性が高まるおそれがあります。STIHL 社は、承認されていないアタッチメントを使用した際のケガや物的損害に対して一切法的責任を負いません。

本パワーツールの清掃に高圧洗浄機を使用しないでください。強力な水の噴流が、本機の部品を損傷するおそれがあります。

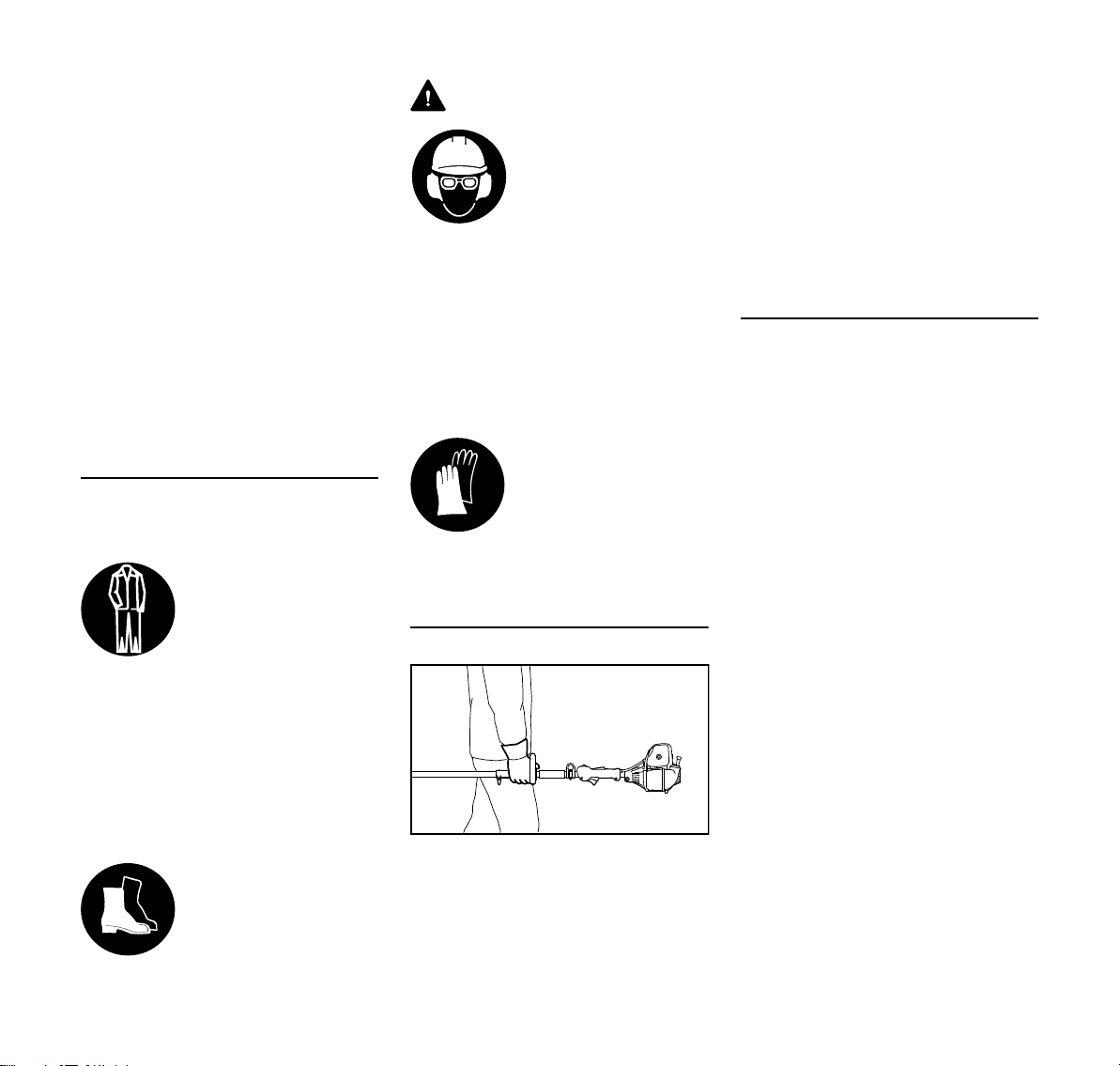

衣服と装備

適切な防護服と装備を身に付けてください。

丈夫な素材で、身体の動きを一切制限しない衣服を着用してください。作業用のコートではなく、身体にぴったりしたオーバーオールと上着を組み合わせた安全作業服を着用してください。

木々、茂み、機械の可動部品に絡まるおそれがある衣服は着用しないでください。スカーフ、ネクタイ、装身具は身に付けないでください。長髪は結び、肩よりも高い位置でまとめてください。

靴底が滑らない、爪先に鋼板の入った安全靴を履いてください。

警告

目を負傷する危険を低減するために、European Standard(欧州基準) EN 166 に準拠した、確実にフィットする保護メガネを着用してください。保護メガネが適切にフィットしていることを確認してください。

「個人」用のイヤープロテクター ( 例え

ばイヤーマフ ) を着用してください。落下物で頭部を負傷する危険がある場

合は、安全ヘルメットを着用してください。

耐性素材 (革など) でできた、丈夫な保護手袋を着用してください。

STIHL 社では、さまざまな防護服や防護装備を取り揃えております。

機械の運搬

必ずエンジンを切ってください。たとえ短距離であっても、機械を持ち

運ぶときは常にチェンガード ( 鞘 ) を装着してください。

常にパワーツールのバランスを保ち、シャフトを保持して運搬してください。

機械の高温になっている部分に触れないでください。火傷を負うおそれがあります！

車両輸送：転倒、損傷、燃料漏れを防ぐために機械を適切に固定してください。

作業開始前

パワーツールが適切に組み立てられ、正常な状態になっているか点検します。コンビエンジンとコンビツールの取扱説明書の関連項目を参照してください。

– ガイドバーが正しく装着されてい

るか確認します。

– ソーチェンが適切に張られている

か確認します。

– 絶対に操作部や安全装置を改造し

ないでください。

– ハンドルは乾いた清潔な状態 (オイ

ルや汚れが付着していない状態 ) に保ちます。この点は、機械を安全に操作するために重要です。

– 吊り下げ用ハーネスとハンドルを

身長に合うように調整します。

「ハーネスの取り付け」の項を参

照してください。

負傷する危険を低減するために、損傷したパワーツールや適切に組み立てられていないパワーツールは使用しないでください！

HT-KM

日本語

473BA007 KN

15m (50ft)

ハーネス使用時の緊急事態に備えるために：本機を素早く地面に降ろす練習をします。この練習中に本機を地面に投げ下ろし、損傷させないよう注意してください。

使用するコンビエンジンの取扱説明書の「始動前」に記載されている注意事項も参照してください。

機械の保持と操作

常にバランスを保ち、安定した足場を確保してください。

KM 94 R コンビエンジン付きのコンビツールでは、必ずハンドルホースを左ハンドルとして使用してください。

作業時

差し迫った危険や緊急の場合、スライドコントロール / 停止スイッチ / ボタンを 0 または STOP に動かし、直ちにエンジンを切ります。

このパワーツールには、絶縁機能は搭載されていません。電線から 15 m 以内の範囲には立ち入らないください。感電死する危険があります！

ることがあります。電線の近くで切断作業を行うときは、電源を切ってから作業を開始してください。

エンジンのアイドリング回転数が適正か確認します。スロットルトリガーを放した状態では、ソーチェンが動いてはなりません。

定期的にアイドリング回転数の設定を点検し、修正してください。ソーチェンが依然として回転する場合は、 STIHL サービス店で機械を点検してもらい、調整または修理を依頼してください - コンビエンジン取扱説明書を参照してください。

滑りやすい場所や濡れた場所 ( 雪で覆われた面、斜面、不均一な地面等 ) では、特に注意してください。滑る危険があります！

作業中はギアボックスが高温になります。火傷を負う危険を低減するために、ギアボックスハウジングに触れないでください！

障害物に注意します：樹木の切り株や根。つまずく危険があります！

バランスと安定した足場を確保してください。

必ず両手でパワーツールのハンドルをしっかりと保持します。

コントロールハンドルを右手で、ループハンドルまたはハンドルホースを左手で握ります。左利きでも同様です。ハンドルをすべての指でしっかりと握ります。

枝が落下したり、木片が飛散したりするおそれがあるため、作業位置の半径 15 m 以内には第三者を立ち入らせないでください。ケガをする危険があります！この距離は、物体 ( 車両、窓ガラスなど ) に対しても維持する必要があります。物的損害が生じる危険があります！

バーノースを電線から 15 m 以上離してください。それよりも距離が離れていても、高圧ケーブルから電流が放電す

高所で作業する場合：

– 常にリフトバケットから作業しま

す。

– はしごや枝に乗っている間は、絶

対に本機を使用しないでください

– 足場が不安定な場所では絶対に作

業しないでください。

– 本機は絶対に片手で使用しないで

ください

HT-KM

日本語

max

473BA008 KN

イヤープロテクターを着用している場合は、危険を告げる声 ( 叫び声、警笛等 ) が聞こえにくくなるため、通常よりもさらに注意が必要です。

疲労を感じたときは休憩を取ってください。そうしないと事故が起こるおそれがあります！

冷静かつ慎重に作業を行ってください。日中の視界が十分なとき以外は作業を行わないでください。慎重に作業を進め、他者に危険が及ばないよう配慮してください。

本機の使用時に発生する塵埃 ( おがくずなど )、気体成分、煙は健康を害するおそれがあります。塵埃の発生量が多い場合、防塵マスクを着用してください。

エンジン作動中は、ソーチェンに触れないでください。ソーチェンが障害物に挟まった場合、直ちにエンジンを切ってから障害物の除去を試みてください。ケガをする危険があります。

ソーチェンが挟まったままスロットルを開くと、負荷が増加してエンジン回転数が低下します。クラッチが滑り続けるため、重要部品 ( クラッチ、ポリマーハウジング部品等 ) が過熱して損傷します。さらに、エンジンのアイドリング中にソーチェンが作動し、ケガをする危険が高まります。

パワーツールに設計強度を超える異常な負荷が加わった ( 強い衝撃が加わるか、落下した ) 場合、必ずパワーツールが正常かどうか点検してから作業を続けてください ( 「作業開始前」も参照 )。安全装置が正常に作動しているか確認します。安全に操作できなくなったパワーツールは、絶対に使用しないでください。ご不明な場合は、販売店にお問い合わせください。

ケガをする危険を低減するために、必ずエンジンを切ってからソーチェンを交換してください。

ハーネス使用時は、排ガス流が身体に当たらないよう注意してください。火災が生じるおそれがあります！

枝払い

パワーツールを傾けて保持します。切断する枝の真下には立たないでください。水平面から 60° の角度を超えないでください。落下する樹木に注意してください。

作業場所を片付け、作業の邪魔になる大枝や茂みを取り除いてください。

枝払い前に退避路を確保し、障害物を完全に取り除きます。

0000003462_002

切断する前に、幹に近い枝にバーを合わせます。それにより、切断を開始したときにパワーツールが揺れずに済みます。

フルスロットルにして、切断作業を開始します。

常に適切に目立てをした、張りが正常なソーチェンを使用して切断を行います。デプスゲージの設定が適正かどうか確認してください。

チェンが挟まれないよう、上側から下向きに垂直切りします。

太い枝または重量のある枝の場合は、負荷軽減カットを入れます。「高枝カッターの使用」の項を参照してください。

張力がかかっている枝の切断時は特に注意してください。ケガをするおそれがあります！常に、まず圧縮がかかっている側に負荷軽減カットを入れ、次に張力がかかっている側を玉切りします。

裂けた樹木の切断時は注意してください。木片が飛散してケガをするおそれがあります！

斜面で作業を行うときは、必ず高い側に立つか、切断する幹の側面に立ってください。転がる幹に注意してください。

HT-KM

日本語

切断し終わると、パワーツールは切り口の中でガイドバーによって支持されなくなります。作業者が機械の重量を支える必要があります。制御できなくなる危険があります！

必ずソーチェンを回転させたままパワーツールを切り口から引き出してください。

本パワーツールは枝払いや剪定専用であり、伐倒用ではありません。事故が起きるおそれがあります！

ソーチェンは異物から離れた位置で使用してください。石や釘等が飛散し、ソーチェンが損傷するおそれがあります。

回転中のソーチェンが石や他の硬い物体に当たると、火花が発生し、特定の条件下では燃えやすい物質が引火するおそれがあります。特に乾燥した高温の気候下では、枯れた植物や茂みも引火します。火災の危険がある場合は、燃えやすい物質、乾燥した植物や雑木の近くでパワーツールを使用しないでください。火災が生じる危険性の最新情報に関して、必ず管轄森林管理事務所にお問い合わせください。

整備と修理

定期的に本機を整備してください。コンビツールおよびコンビエンジンの取扱説明書に書かれている整備や修理だけを行ってください。その他すべての作業はスチールサービス店に依頼してください。

当社では整備や修理を、認定を受けたスチールサービス店のみに依頼されることをお勧めします。スチールサービス店には定期的にトレーニングを受ける機会が与えられ、必要な技術情報の提供を受けています。

高品質の交換部品のみを使用して、事故および本機の損傷を回避してください。これに関して不明な点がある場合は、スチールサービス店へお問い合わせください。

当社ではスチール純正交換部品のご使用をお勧めします。これらは、お客様の機種およびご使用になる性能要件に合わせて、特別に設計されています。

ケガの危険を回避するために、本機の保守、修理、または掃除を実行する前に、エンジンを必ず切ってください。－例外：キャブレターおよびアイドリング回転数の調整時は例外です。

エンジン停止

– チェンの張りを点検するとき。 – チェンの張りを再調整するとき。 – チェンを交換するとき。 – 問題に対処するとき。

目立てに関する注意事項を守ってください - 安全に正しく扱うため、チェンとガイドバーを常によい状態に保ってください。チェンは正しく目立てをして張りを調整し、十分に潤滑する必要があります。

チェン、ガイドバーおよびスプロケットは、常に余裕を持って取り替えてください。

チェンの潤滑油の保管には、ラベルの付いた安全な燃料容器のみを使用してください。

本機の使い方

準備

N 適切な保護服を着用し、安全上の

注意事項を遵守します。

N エンジンを始動します。 N ハーネスを取り付けます。

切断順序

幹が自然に落下するよう、必ず下側の幹から先に切断します。重たい ( 径の大きい ) 幹は、数カ所を切断して扱いやすい長さに分割します。

警告

切断中の幹の真下には絶対に立たないでください。落下する幹に注意してください。幹は地面に落下した後、跳ね返って作業者の方向に向かってくるおそれがある点に注意してください。ケガをするおそれがあります。

廃棄

堆肥にすることができるため、切り屑は廃棄物として処分しないでください。

作業方法

右手でコントロールハンドルを握り、左手でループハンドルを握ります。左手は最も快適な位置まで伸ばしてください。

HT-KM

日本語

402BA012 KN

0000003451_002

390BA024 KN

シャフトは常に 60° 以下の角度で保持してください。

ツールを 60° の角度に合わせると、最も疲れにくくなります。

状況に応じてそれによりも浅い角度に合わせることができます。

垂直切り

負荷軽減カット

太い幹の樹皮が裂けないよう、必ず N 幹の下側から負荷軽減カット (1) を

入れます。そのためには、ソーチェンを幹に当て、弧を描くようにバーノーズ部分まで切り込みます。

N 垂直切り (2) を行います。フックを

幹に当ててバーを位置決めし、垂直切りで切断します。

太い枝のフラッシュカット

幹の径が 10 cm (4 in) 以上の場合 N 最終的な切断位置から約 20 cm/8 in

の切断位置 (A) でまずアンダーカット (3) を行い、次に垂直切りを行います。次に負荷軽減カットを入れてフラッシュカット (4) を行い、垂直切りで切り落とします。

ガイドバーが切り口に挟まらないように、フックが枝に触れるようにカッティングアタッチメントを当て、上から下に垂直に切り落とします。

HT-KM

0000003462_002

日本語

402BA013 KN

402BA032 KN

0000097201_001

障害物上での切断

本機のロングリーチ機能を利用して、河川や湖といった障害物に覆いかぶさる幹を剪定することが可能です。そうした剪定時のツールの角度は、幹の位置によって決まります。

リフトバケットを使用した切断

本機のロングリーチ機能を利用すると、リフトバケットで他の幹を損傷させるおそれなしに幹の隣接部を切断することができます。そうした剪定時のツールの角度は、幹の位置によって決まります。

30° 角度調整ギアヘッド ( 特殊アクセサリー )

角度調整ギアヘッドを使用すると、カッティングアタッチメントをシャフトから 30° の角度に合わせることができます。

角度調整ギアヘッドは、以下の用途に限って角度を調整できます。

1 垂直の幹や低木を垂直切りする場

合

2 カッティングアタッチメントを目

視しやすくする場合

承認されたコンビエンジン

コンビエンジン

STIHL 社から供給を受けたか、STIHL 社がアタッチメントとの使用を明示的に承認したコンビエンジンのみを使用してください。

本コンビツールは、以下のコンビエンジンと共にのみ使用することができます。

STIHL KM 56 R、KM 85 R、KM 94 R、 KM 111 R、KM 131 R、KMA 130 R

警告

ループハンドル付きの機械にはバリアバーを装着してください。

分離ドライブチューブ付き刈払機

本コンビツールは、分離ドライブチューブ付きの STIHL 刈払機 (T モデル )( 基本パワーツール ) にも取り付けることができます。

そのため、本コンビツールは次の機種でも使用することができます：

STIHL FR 131 T

警告

バリアバーの使用については、パワーツールの取扱説明書を参照してください。

HT-KM

日本語

413BA014 KN

002BA248 KN

402BA002 KN

0000097202_001

運転準備

N シャフトの端から保護キャップを

外し、後の使用に備えて安全な場所に保管します。「機械の保管」を参照。

注記

キャップを外すときにドライブチューブからプラグが外れることがあります。シャフトの最も奥まで押し戻してください。

ギアボックスの取り付け

N シャフト上の 50 mm (2 in.) の位置

(A) に印を付けます。

N ギアボックス (1) をシャフト (2) に

止まるまで押し込みます。シャフトの方形の端部がはまるまでギアボックスを前後にまわしてください。

ギアボックスが適正な位置に合うと、ハウジングの端が印 ( 矢印 ) に達するか、印を覆うようになります。

0000097204_001

N ギアボックス (1) の位置を合わせ、

チェンスプロケットカバーを正確に垂直にし、ドライブチューブの端にある突起 ( 矢印 ) を上向きにします。

N クランプスクリュー (3) を次の順序

で締め付けます。

– 左スクリューを緩く締めます。 – 右スクリューを緩く締めます。 – 左スクリューをしっかりと締め付

けます。

– 右スクリューをしっかりと締め付

けます。

HT-KM

0000097203_001

N クランプスクリュー (3) を最も奥ま

で差し込みます。

日本語

002BA326 KN

002BA327 KN

001BA248 KN

001BA244 KN

コンビツールの取付け

N ドライブチューブの突出部 (1) を

カップリングスリーブのスロット (2) に、止まるまで押し込みます。

適切に取り付けると、赤線 (3) ( 矢印で示した部分 ) がカップリングスリーブの端とぴったり重なります。

N スターノブ (4) をしっかり締め付

けます。

カッティングアタッチメント

カッティングアタッチメントは、ソーチェン、ガイドバー、チェンスプロケットで構成されています。

標準仕様のカッティングアタッチメントは高枝カッターに合致するように設計されています。

– ソーチェン (1) のピッチ (t) を、チ

ェンスプロケットやローロマチックガイドバーのノーズスプロケットのピッチと適合させてください。

– ソーチェン (1) のドライブリンク

ゲージ (2) はガイドバー (3) の溝幅と一致させてください。

適合しないコンポーネントを使用すると、カッティングアタッチメントは短時間使用しただけで修理不可能なほどに破損してしまうことがあります。

チェンガード

カッティングアタッチメントに適合するバー鞘が含まれています。

異なる長さのガイドバーが高枝カッターに取り付けられている場合、常に正しい長さのチェンガードを使用してガイドバーを完全に覆うようにする必要があります。

適合するガイドバーの長さは、チェンガードの側面にマークされています。

コンビツールの取外し

N ドライブチューブを取外すには、

上記と逆の手順を行います。

HT-KM

日本語

0000003452_002

0000097194_001

390BA003 KN

390BA044 KN

バーとチェンの取り付け

チェンスプロケットカバーの取り外し

N ナットを外し、カバーを取り外し

ます。

N テンショナースライド (2) がハウジ

ングスロットの左端に当たるまでスクリュー (1) を反時計回りにまわし、時計回りに 5 回転させます。

ソーチェンの取り付け

警告

鋭利なカッターから手を保護するために作業用手袋を着用してください。

N ソーチェンをバーノーズ(前端)側か

ら取り付けます。

N ガイドバーをスクリュー (3) に取り

付け、テンショナースライドのペグを穴 (4) にはめ込みます。同時にソーチェンをチェンスプロケット (5) に掛けます。

N バーの下側でチェンのたるみがご

くわずかになるまでテンショニングスクリュー (1) を時計回りにまわします。ドライブリンクがバーの溝とかみ合っているか確認してください。

N カバーを取り付け、ナットを手で

締め付けます。

N 「ソーチェンの張り方」の項を参

照してください。

HT-KM

日本語

390BA045 KN

390BA046 KN

チェンの張り

切断作業中のチェンの張り調整

N エンジンを切ります。 N ナットを緩めます。 N ガイドバーの先端を持ち上げま

す。

N ドライバーでスクリュー (1) を時計

回りにまわし、ソーチェンをガイドバーの下側に密着させます。

N ガイドバーをさらに持ち上げ、ナ

ットを確実に締め付けます。

N 「チェンの張り具合の点検」に進

んでください。

新しいソーチェンは、しばらく使用したソーチェンよりも頻繁に張り具合を点検してください。

N チェンの張りは頻繁に点検してく

ださい。「作業中の修理事項」の項を参照。

チェンの張り具合の点検

N エンジンを切ります。 N 作業用手袋を着用して手を保護し

てください。

N ソーチェンはガイドバーの下側に

たるみなしにフィットし、ガイドバーに沿って手で引くことができる状態になっていなければなりません。

N 必要に応じてソーチェンを張り直

してください。

新しいソーチェンは、しばらく使用したソーチェンよりも頻繁に張り具合を点検してください。

N チェンの張りは頻繁に点検してく

ださい。「作業中の修理事項」の項を参照。

チェンオイル

チェンとガイドバーの自動的で信頼性のある潤滑のため、環境に優しい高品質チェンオイルだけを使用してください。生分解が速いスチールバイオプラスをお勧めします。

注記

生分解性チェンオイルには、充分な耐劣化性が必要です（スチールバイオプラス等 )。耐劣化性に乏しいオイルは、樹脂化が速い傾向にあります。その結果、特にチェン駆動部やチェンに蓄積物が固着し、除去しにくくなります。オイルポンプが故障する原因ともなります。

使用するオイルの品質は、ソーチェンとガイドバーの寿命に大きく影響します。従って、必ず専用のチェンオイルだけを使用してください。

警告

廃油を使用しないでください ! 廃油は、長期間繰り返し肌に触れると、皮膚ガンを引き起こすことがあります。さらに、環境に害を与えることがあります !

注記

廃油には必要な潤滑特性がなく、チェンの潤滑には適していません。

HT-KM

日本語

0000097195 001

0000,GXX-0135-A0 KN

0000-GXX-0136-A0

0000-GXX-0137-A0 KN

0000-GXX-0138-A0 KN

0000-GXX-0137-A0 KN

チェンオイルの給油

注記

チェンオイルタンクが満タンでも、燃料タンク内の燃料を半分使い切ると、オイルは無くなります。切断作業中は、定期的にオイル量を点検してください。絶対にオイルタンクが空の状態で作業を続行しないでください。

準備

開け方

N ブラケットを開きます。

N 燃料タンクキャップをひねります (

約1/4回転)。

N 燃料キャップを取り外します。

チェンオイルの給油

N チェンオイルを給油します。給油時はチェンオイルをこぼさないよ

う注意し、チェンオイルをタンクに入れ過ぎないでください。

STIHL 社ではチェンオイル用 STIHL フィラーシステム ( 特殊アクセサリー ) の使用をお勧めしています。

閉め方

N 異物がタンク内に落下しないよう

に、燃料キャップとその周辺部から汚れを完全に取り除きます。

N 燃料キャップが上を向くように機

械を置きます。

HT-KM

燃料キャップとオイルタンクのマークを合わせます。

クリップを直立させます。 N 燃料キャップを取り付けます。燃

料キャップとオイルタンクのマークを合わせます。

N 燃料キャップを止まるまで押し下

げます。

日本語

0000-GXX-0139-A0 KN

0000-GXX-0140-A0 KN

0000-GXX-0141-A0 KN

0000-GX-0142 A0 KN

002BA584 KN

0000-GXX-0136-A0

N 燃料キャップを押し下げ、時計回

りにまわして噛み合わせます。

燃料キャップとオイルタンクのマークが合います。

N ブラケットロックを閉めます。

燃料キャップがロックされます。タンク内のオイル量が減らない場合

は、オイル供給システムが故障している可能性があります。チェンオイルの吐出状態を点検し、オイルの通路を清掃してください。必要に応じて STIHL サービス店にお問い合わせください。 STIHL 社では、整備や修理を STIHL 認定サービス店だけに依頼されることをお勧めします。

燃料キャップがオイルタンクにロックされない場合

燃料キャップの下部を上部に対して傾けます。

N 燃料キャップをオイルタンクから

外し、上側から点検します。

左側：燃料キャップの下部が傾斜

している。内側マーク (1) が外側マークと合っている。

右側：適切な位置の燃料キャップ

の下部 - 内側マークがグリップの下側にある。内側マークは外側マークと合っていない。

N 燃料キャップを取り付け、給油口

の台座に噛み合うまで反時計回りにまわします。

N 燃料キャップを反時計回りにさら

にまわします ( 約 1/4 回転 )。キャップの下部が適切な位置に合います。

N キャップを時計回りにまわし、ロ

ックします。「閉め方」の項を参照してください。

HT-KM

日本語

390BA048 KN

0000-GXX-0503-A0

0000-GXX 1058-A0

チェンオイルの吐出点検

ソーチェンは常に多少のオイルを飛散しています。

注記

チェンは、潤滑油なしで操作してはいけません。チェンを乾いたまま回転させると、カッティングアタッチメント全体がすぐに損傷して、修理不能になります。作業を始める前に、常にチェンの潤滑状態とタンク内のオイル量を点検してください。

新品のチェンは 2 ～ 3 分間ならし運転をしてください。

チェンのならし運転を行った後、チェンの張り具合を点検し、必要な場合は再調整してください - 「チェンの張り具合の点検」の項を参照してください。

ハーネスの取付け

基本パワーツールによっては、肩掛けベルトや吊り下げ用リングが付属していない場合があります。

N 吊り下げ用リングの取り付けにつ

いては、「アタッチメントの取り付け」の項を参照してください。

肩掛けベルトは特殊アクセサリーとして入手できます。

吊り下げ用リング、肩掛けベルト、カラビナの種類は、市場と基本パワーツールによって異なります。

肩掛けベルト

機械を肩掛けベルトに接続する

0000-GXX 1056-A0

N カラビナ (1) をシャフトの吊り下げ

用リング (2) に取り付けます。

機械を肩掛けベルトから取り外す

N カラビナ (1) のバーを押し下げ、吊

り下げ用リング (2) をカラビナから引き出します。

緊急時の機械の取り外し

HT-KM

警告

危険が差し迫っているときは、機械を素早く地面に降ろす必要があります。

N 肩掛けベルト (1) を着用します。 N 機械を装着した状態でカラビナ (2)

が右腰から手幅分下がった位置に来るようにベルトの長さを調整します。

機械を降ろすには、「機械を肩掛けベルトから取り外す」に記載されている手順に従ってください。緊急時に備えて、機械を外して地面に降ろす練習を

日本語

402BA039 KN

402BA040 KN

してください。この練習中に本機を地面に投げ下ろし、損傷させないよう注意してください。

エンジンの始動と停止

エンジンの始動

必ずコンビエンジンと基本パワーツールの取扱説明書に従ってください。

N チェンガードを取り外します。チェンが地面やその他の物体と接触し

ていないことを確認します。

N 始動するために機械をしっかりと

保持します：エンジンサポートに載せているような状態でパワーヘッドを地面に置きます。カッティングアタッチメントのフックを盛り土や枝のような高い支持箇所に載せます。

N 立つか、かがむか、ひざまずいて

安定した足場を確保します。

N 機械を左手で押さえ、確実に押し

付けます - コントロールハンドルの操作部には触れないでくださいコンビエンジンまたは基本パワーツールの取扱説明書を参照してください。

注記

ドライブチューブに足を載せたり、ひざまずいたりしないでください。

別の始動方法

N カッティングアタッチメントを枝

に引っ掛けてフックで支えます。

N 足場が安全で、安定しているか確

認します。

N 機械を左手で押さえ、しっかりと

下へ押します - コントロールハンドルの操作部に触れないでください - コンビエンジンまた基本パワーツールの取扱説明書を参照してください。

警告

エンジンが始動するとすぐにソーチェンが回転し始めることがあります。そのため、始動後はスロットルを軽く引きます - エンジンがアイドリング回転に戻ります。

使用中のコンビエンジンまたは基本パワーツールの取扱説明書に記載されている始動手順に従って、適切に始動してください。

エンジンの停止

N コンビエンジンまたは基本パワー

ツールの取扱説明書を参照してください。

HT-KM

日本語

作業中の注意事項ガイドバーの保守

作業中

チェンの張りを時々点検してください !

新品のチェンは、しばらく使用したものよりも頻繁に張りを調整する必要があります。

チェンが冷えている場合 :

チェンがバーの下部に軽く触れ、かつ手で回せるくらいが正しい張り方です。必要に応じて、チェンの張りを再調整します - 「ソーチェンの張り方」の項を参照してください。

作業温度のチェン :

チェンが伸びてたわんできます。ドライブリンクがバーの溝から出てはいけません。チェンがバーから飛び出すことがあります。チェンの張りを再調整します - 「ソーチェンの張り方」の項を参照してください。

注記

チェンは冷えると縮みます。チェンを緩めないと、ギヤーシャフトとベアリングが損傷することがあります。

作業後

注記

作業が終了したら、チェンは必ず緩めてください。チェンは冷えると縮みます。チェンを緩めないと、ギヤーシャフトとベアリングが損傷することがあります。

長期間使用しない場合：

「機械の保管」の項を参照してくださ

い。

N チェンの目立てや交換を行うたび

にガイドバーを裏返しにします。それにより、片側 ( 特にバーの先端や下側 ) のみの摩耗を防ぐことができます。

N オイル供給穴 (1)、オイル流路 (2)、

バーの溝 (3) は定期的に清掃してください。

N 切断に最も使用するガイドバー部

分の溝の深さをファイリングゲージ ( 特殊アクセサリー ) の目盛で測定します。

0000097197_001

N 作業中に暖まったチェンの張りを

調整した場合、作業終了後にチェンを緩めてください。

HT-KM

チェンの種類チェンのピッチ溝の最低深

さ

Picco( ピコ)3/8" P 5.0 mm

Picco( ピコ)1/4" P 4.0 mm

溝の深さが規定値よりも浅い場合：

日本語

000BA054 KN

N ガイドバーを交換します。交換しないと、ドライブリンクタング

が溝の底部を擦るようになり、カッターとタイストラップがバーレールに載らなくなります。

機械の保管チェンスプロケットの点検

と交換

3 ヵ月以上の場合 N ソーチェンとガイドバーを取り外

し、汚れを落とし、防錆オイルを吹き付けます。

N チェンオイルに生分解性オイル ( ス

チールバイオプラス等 ) を使用している場合、オイルタンクいっぱいになるまでオイルを充填します。

N コンビツールをコンビエンジンか

ら取り外して個別に保管する場合：ドライブチューブにプロテクトキャップを被せて、カップリングにホコリがつかないようにします。

N 機械を乾いた、高所または鍵の掛

かる場所に保管してください。子供などによる許可外の使用を避けてください。

N チェンスプロケットカバー、ソー

チェン、ガイドバーを取り外します。

チェンスプロケットの交換

– ソーチェン2本を使い切った後に交

換してください。

– スプロケット上の磨耗マーク (a) が

約 0.5 mm (0.02 in) を超えたならば、チェンの寿命が短くなるので、直ちに交換します。ゲージ ( 特殊アクセサリー ) を使用して、摩耗マークの深さを点検します。

2 本のソーチェンを交互に使用すると、チェンスプロケットの寿命が延びます。

STIHL 社では STIHL 純正チェンスプロケットの使用をお勧めしています。

HT-KM

日本語

689BA027 KN

689BA021 KN

チェンスプロケットは、フリクションクラッチによって駆動されます。チェンスプロケットの交換は STIHL サービス店に依頼してください。

STIHL 社では、整備や修理を STIHL サービス店だけに依頼されることをお勧めしています。

HT-KM

ソーチェンの整備と目立て

正しく目立てされたチェンで無駄な切断労力の削減

正しく目立てされたチェンを使うと簡単に木材を切ることができ、また加える力も少なくてすみます。

切れ味の悪いチェンや傷んでいるチェンで作業しないでください。身体に大きな負担がかかり、切断状態も十分でなく、刃の摩耗が早いからです。

N チェンの汚れを取り除きます。 N チェンにひびが入っていないか、

0000097198_001

リベットが破損していないか調べます。

N チェンに損傷や磨耗を発見した

ら、今までの部品とサイズや形状が同じ新しい部品と交換します。

超硬チップ付きソーチェン ( デュロ ) は、特に耐摩耗性が強くなっています。当社では、チェンの目立てをスチールサービス店に依頼されることをお勧めします。

警告

以下に指定した角度と寸法に適合していることが絶対に重要です。デプスゲージが低すぎるなどソーチェンが間違って目立てされると、キックバックの危険度が増して、怪我をする危険があります。

ソーチェンを、ガイドバー上で固定することはできません。そのため、チェンをガイドバーから外し、スタンド型目立機 (FG 2、HOS、USG) で目立してください。

チェンのピッチ

ピッチサイズ（a）は、すべてのカッターのデプスゲージ部分に刻印されています。

マーキング (a) チェンのピッチ

インチ mm 7 1/4 P 6.35 1 または 1/4 1/4 6.35 6、P または PM 3/8 P 9.32 2 または 325 0.325 8.25 3 または 3/8 3/8 9.32

ヤスリ径は、ピッチに合わせて選んでください - 「目立工具」の表を参照してください。

目立ての際は、カッター角度を保持してください。

上刃・横刃目立て角度

A 上刃目立角

日本語

689BA025 KN

001BA203 KN

689BA018 KN

90°

689BA043 KN

スチールソーチェンは、上刃目立て角度 30 度まで目立てします。リッピングチェンは例外で、上刃目立て角度は 10 度です。リッピングチェンは名称に X が含まれます。

B 横刃目立て角度正しい横刃目立て角度は、所定のファ

イルホルダーとヤスリ径を使用すると、自動的に得られます。

カッターの形状角度 (°)

マイクロ = セミチゼルカ

30 75 ッター、63 PM3、 26 RM3、71 PM3 など

スーパー = チゼルカッタ

30 60 ー、63 PS3、26 RS、 36 RS3 など

リッピングチェン、

10 75 63 PMX、36 RMX など

すべてのカッターの角度を同じにしてください。もし角度が不揃いになるとチェンの回転はガタついて、まっすぐに回りません。磨耗が速くなり、ついには破損します。

ファイルホルダー

N ファイルホルダーの使用

ソーチェンを手作業で目立てするには、必ずファイルホルダーを使用してください ( 「目立工具」の表を参照 )。正しいヤスリ角度はファイルホルダーに刻印されています。

専用のチェンソーヤスリだけを使用してください。他のヤスリでは、形や削れ方が合いません。

角度の点検用工具

スチールファイリングゲージ ( 特殊アクセサリー、「目立工具」の表を参照 ) を使用してください。上刃・横刃目立角度、デプスゲージのセッティング、カッターの長さ、溝の深さが点検できる便利な汎用ゲージです。ガイドバーの溝とオイル孔の掃除にも使えます。

正しい目立ての仕方

N チェンピッチに合った目立て工具

を選んでください。

N FG 2、HOS および USG を使用す

る場合 : チェンをバーから外し、工具に付いている取扱説明書に従って目立てします。

N 必要なら、バーを万力に挟んでく

ださい。

N 目立を頻繁に行い、ほんのわずか

刃先を擦ります - 通常の目立てではヤスリを 2 ～ 3 回当てることで十分です。

N ヤスリは水平 ( ガイドバー側面に対

して直角 ) に握り、ファイルホルダーに刻印された角度で目立てします。ファイルホルダーをトッププレートとデプスゲージの肩に載せます。

N 常にカッターの内側から外側に向

かってヤスリをかけます。

N ヤスリは前方ストロークのみで目

立てをします - 後方ストロークのときはヤスリをカッターから少し離してください。

N ヤスリが、タイストラップやドラ

イブリンクに、接触しないようにしてください。

HT-KM

日本語

689BA023 KN

689BA061 KN

689BA051 KN

689BA044 KN

N 片側が摩耗しないように、ヤスリ

は一定の時間ごとに回して使用してください。

N 硬木の小片でエッジのバリを取り

除いてください。

N ファイリングゲージで角度を点検

してください。

すべてのカッターの長さを同じにしてください。

長さが異なると、刃の高さが揃いません。もし不揃いになると、チェンの回転がガタ付いて損傷することがあります。

N 一番短いカッターを見つけ、その

カッターに合わせて、他のカッターの長さを全て同じにします。サービス店の電動グラインダーで目立てすることをお勧めします。

デプスゲージの設定

チェンのピッチデプスゲージ

設定値 (a) インチ (mm) mm ( インチ ) 1/4 P (6.35) 0.45 (0.018) 1/4 (6.35) 0.65 (0.026) 3/8 P (9.32) 0.65 (0.026)

0.325 (8.25) 0.65 (0.026) 3/8 (9.32) 0.65 (0.026)

デプスゲージを低くする

チェンの目立てを行うと、デプスゲージ量が小さくなります。

N チェンの目立てを行うたびに、フ

ァイリングゲージでデプスの高さを点検します。

警告

セーフティドライブリンクの他の部分をヤスリで削ってはいけません。パワーツールがキックバックを起こす危険が高まります。

N デプスゲージは、ファイリングゲ

ージと同じ高さになるように仕上げてください。

デプスゲージによって、カッターが木に食い込む深さ、つまり削り取られる木の厚さが決まります。

a デプスゲージとカッター先端との

設定間隔。

この設定は、穏やかな季節すなわち霜がないときに軟らかい木を切断する場合は、0.2 mm (0.008”) 増やすことができます。

HT-KM

N チェンのピッチに合ったファイリ

ングゲージ (1) をソーチェンに載せ、カッターに押しつけます - デプスゲージがファイリングゲージから出ている場合は、デプスゲージを低くします。

セーフティドライブリンクが付いたソーチェン (2) - セーフティドライブリンクの上部 (2) ( サービスマーキング付き ) はデプスゲージと一緒に下がります。

N その後、デプスゲージの肩をサー

ビスマーキング ( 矢印を参照 ) と平行になるように削ります - その際デプスゲージの最も高い位置が、後方にずれないように注意してください。

警告

デプスゲージが低すぎると、機械がキックバックを起こしやすくなります。

日本語

689BA052 KN

N 目立てが終了したら、チェンをよ

く洗浄し、ヤスリやグラインダーの切削粉を取り除いて、チェンに十分に潤滑油を塗布してください。

N 長時間使用しない場合は、チェン

をきれいに洗浄し、潤滑油を塗布して保管してください。

N ファイリングゲージをソーチェン

に載せます - デプスゲージの最も高い位置がファイリングゲージと一致しなければなりません。

目立工具 ( 特殊アクセサリー ) チェンのピッチ丸ヤスリ ^ 丸ヤスリファイルホルダーファイリングゲージ平ヤスリ目立キット

インチ (mm) mm ( インチ ) 部品番号部品番号部品番号部品番号部品番号 1/4 P (6.35) 3.2 (1/8) 5605 771 3206 5605 750 4300 0000 893 4005 0814 252 3356 5605 007 1000 1/4 (6.35) 4.0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027 3/8 P (9.32) 4.0 (5/32) 5605 772 4006 5605 750 4327 1110 893 4000 0814 252 3356 5605 007 1027

0.325 (8.25) 4.8 (3/16) 5605 772 4806 5605 750 4328 1110 893 4000 0814 252 3356 5605 007 1028 3/8 (9.32) 5.2 (13/64) 5605 772 5206 5605 750 4329 1110 893 4000 0814 252 3356 5605 007 1029

丸ヤスリ、平ヤスリ、ファイリングゲージ付きファイルホルダーで構成

HT-KM

整備表

次の間隔は通常の作業条件を対象にしています。毎日の作業時間が通常よりも長いか、作業条件が過酷な場合 ( 粉塵が非常に多い場所、樹脂分の多い樹木、熱帯樹等 ) は、状況に応じて表示された間隔よりも短くしてください。時々しか使用しない場合は、整備間隔を相応に長くすることが可能です。

作業開始前

作業終了後または毎日

燃料給油時

毎週

毎月

12 ヵ月毎

故障時

すべての手の届くスクリューとナット ( 調整スクリューを除く )

チェンオイル点検 X

ソーチェン

ガイドバー

チェンスプロケット

安全ラベル交換 X

STIHL 社では、STIHL サービス店の利用をお勧めしています。

締め直し X

点検および切れ具合を点検 XX

チェンの張りを点検 XX

目立て X

点検 ( 摩耗、損傷 ) X

掃除し、裏返す XX

バリ取り X

交換 XX

点検 X

交換はサービス店に依頼してください

損傷時

日本語

必要に応じて

HT-KM

日本語

磨耗の低減と損傷の回避

本取扱説明書とコンビエンジンの取扱説明書の記述を遵守して使用すると、パワーツールの過度の磨耗や損傷が回避されます。

パワーツールの使用、整備並びに保管は、これらの取扱説明書の記述に従って十分な注意をはらって行ってください。

特に以下の場合のように、安全に関する注意事項、取扱説明書の記述内容および警告事項に従わずに使用したことに起因する全ての損傷については、ユーザーが責任を負います：

– スチールが許可していない製品の

改造。

– 当製品への適用が承認されていな

い、適していない、または低品質のツールやアクセサリーの使用。

– 指定外の目的に当製品を使用。 – スポーツ或いは競技等の催し物に

当製品を使用。

– 損傷部品を装備したままで当製品

を使用したことから生じる派生的損傷。

ス店には定期的にトレーニングを受ける機会が与えられ、必要な技術情報の提供を受けています。

上記整備作業を怠ったことが原因で生じた以下のような損傷に対しては、上記の例として、以下の部品が挙げられます :

– 不適切な保管に起因する腐食およ

びその他の派生的損傷。

– 低品質の交換部品を使用したこと

による当製品の損傷。

磨耗部品

パワーツールの部品によっては、規定どおりに使用しても通常の磨耗は避けられません。これらの部品は、使用の種類や期間に合わせて適時に交換してください。ユーザーが責任を負います：

– ソーチェン、ガイドバー – チェンスプロケット – フリクションクラッチ – チェンテンショナー

整備作業

「整備表」の章に列記されている作業

は、必ず全て定期的に行ってください。整備作業を使用者が自ら行えない場合は、サービス店に依頼してください。

当社では整備や修理を、認定を受けたスチールサービス店のみに依頼されることをお勧めします。スチールサービ

HT-KM

主要構成部品

日本語

1 ソーチェン

2 ガイドバー 3 オイルタンク 4 オイルタンクキャップ 5 シャフト 6 チェンスプロケットカバー 7 フック 8 チェンガード 9 チェンスプロケット 10 チェンテンショナー 11 スリーブ 12 ハンドルホース

0000097205_001

HT-KM

日本語

技術仕様

チェンオイル

全自動、回転数制御ロータリーピストン式オイルポンプ

オイルタンク容量 : 220 cm3 (0.22 l)

?重量

カッティングアタッチメント 3/8" P ( ドライブチューブ付き )： 2.1 kg

カッティングアタッチメント 1/4" P ( ドライブチューブ付き )： 2.0 kg

カッティングアタッチメント

実際の切断長は、指定された長さより短い場合があります。

ガイドバー Rollo Light 01

ブレード長さ： 25、30、35 cm ピッチ： 3/8" P (9.32 mm) 溝幅： 1.1 mm

ガイドバー Rollo Light 01

ブレード長さ： 25、30、35 cm ピッチ： 1/4" P (6.35 mm) 溝幅： 1.1 mm

ソーチェン 3/8" P

Picco Micro Mini( ピコマイクロミニ )3 (61 PMM3) 3610 型

ピッチ： 3/8" P (9.32 mm) ドライブリンクゲー

ジ： 1.1 mm

ソーチェン 1/4" P

Picco Micro Mini( ピコマイクロミニ )3 (71PM3) 3670 型

ピッチ： 1/4" P (6.35 mm) ドライブリンクゲー

ジ： 1.1 mm

チェンスプロケット

7 枚歯、3/8" P 用 8 枚歯、1/4" P 用

音圧・音響・振動レベル

HT-KM コンビツール付きパワーツールの音圧・音響・振動数値には、同じ暴露時間でのアイドリングおよび最高定格回転数が含まれます。

振動に関する指令 2002/44/EC の遵守の詳細については、www.stihl.com/vib をご覧ください。

ISO 22868 に準拠した音圧レベル L

peq

KM 56 R 90 dB(A) KM 85 R 92 dB(A) KM 94 R： 91 dB(A) KM 111 R: 93 dB(A) KM 131 R: 92 dB(A) FR 131 T: 98 dB(A) KMA 130 R： 90 dB(A)

ISO 22868 による音響出力レベル L

KM 56 R 106 dB(A) KM 85 R 109 dB(A) KM 94 R： 107 dB(A) KM 111 R: 108 dB(A) KM 131 R: 109 dB(A) FR 131 T: 109 dB(A) KMA 130 R： 100 dB(A)

ISO 22867 に準拠した振動レベル a

hv,eq

左ハンドル右ハンド

ル

KM 56 R 6.8 m/s

4.8 m/s KM 85 R 4.7 m/s25.2 m/s KM 94 R： 4.0 m/s24.7 m/s KM 111 R: 3.9 m/s23.4 m/s KM 131 R: 4.8 m/s24.0 m/s FR 131 T: 2.7 m/s21.7 m/s KMA 130 R 2.5 m/s22.2 m/s

指令 2006/42/EC に準拠した K-係数は、音圧レベルおよび音響出力レベルついて 2.0 dB(A) です。指令 2006/42/EC に準拠した K-係数は、振動加速度について 2.0 m/s

です。

REACH

REACH は EC の規定で、化学物質 (CHemical substances) の登録 (Registration)、評価 (Evaluation)、認可 (Authorisation)、規制を意味します。

REACH 規定 (EC) No. 1907/2006 の遵守の詳細については www.stihl.com/reach をご覧ください。

HT-KM

日本語

000BA073 KN

整備と修理廃棄

本機を使用する方が実施できる保守および整備作業は、本取扱説明書に記述されていることだけです。それ以外の修理はすべてサービス店に依頼してください。

修理時には、当社が本機への使用を承認した、または技術的に同等な交換部品だけをご使用ください。高品質の交換部品のみを使用して、事故および本機の損傷を回避してください。

当社ではスチールオリジナルの交換部品のご使用をお勧めします。

スチール純正部品には、スチール部品番号、 { ロゴマークおよびスチール部品シンボルマーク K が刻印されています。( 小さな部品では、シンボルマークだけが刻印されているものもあります。)

国別の廃棄の規則および規制を順守してください。

スチール製品は、家庭用ごみ入れに廃棄しないでください。製品、アクセサリー、包装は、環境に配慮してリサイクルを行うため、認可された廃棄場に持ち込んでください。

廃棄物処理の最新情報については、スチールサービス店へお問い合わせください。

EC 適合証明書

ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen

Germany ( ドイツ ) は、独占的な責任下で下記の製品が

名称：コンビツール高

枝カッターメーカー名： STIHL 型式： HT-KM シリーズ番号： 4182

指令 2006/42/EC の関連する条項に適合しており、製造の時点で有効であった次の規格のバージョンに準拠して開発および製造されたことを保証いたします：

EN ISO 12100、EN ISO 11680-1 ( 指定された KM モデルに関連して )。

EN ISO 12100、EN 60745-1、EN 60745-2-13 ( 指定された KMA モデルに関連して )。

EN ISO 12100、EN ISO 11680-2 ( 指定された FR モデルに関連して )。

EC 型式検査 EC 型式検査の実施者： HT-KM (KM 56 R、KM 94 R 付き )： DPLF Deutsche Prüf- und

Zertifizierungsstelle für Land- und Forsttechnik (NB 0363) Spremberger Str. 1 D-64823 Groß-Umstadt

HT-KM

日本語

証明書番号 :

HT-KM (KM 56 R 付き )： D-EG 16.00573/01

HT-KM (KM 94 R 付き )： D-EG 16.00574/01

HT-KM (KM 111 R、KM 131 R、 FR 131 T 付き )

TÜV Süd Product Service GmbH (NB 0123) Ridlerstrasse 65 D-80339 München

証明書番号 :

HT-KM (KM 111 R 付き )：

HT-KM (KM 131 R 付き )：

HT-KM (FR 131 T 付き )：

HT-KM (KM 130 R 付き )： VDE Prüf- u.Zertifizierungsinstitut

(NB 0366) Merianstraße 28 D-63069 Offenbach

M6A 18 03 10127 508

M6A 17 12 10127 500

Waiblingen にて発行、2020 年 04 月 30 日

ANDREAS STIHL AG & Co. KG 代理人

Dr. Jürgen Hoffmann Head of Product Data, Regulations and

Licensing ( 製品データ・規制・認可部長)

証明書番号 :

HT-KM (KM 130 R 付き )： 40047718

技術資料の保管場所： ANDREAS STIHL AG & Co. KG

Produktzulassung 製造年は、パワーツールに記載されて

います。

HT-KM

0458-473-4321-C

japanisch

www.stihl.com

*04584734321C*

0458-473-4321-C

Stihl HT-KM Instruction Manual [ja]

Specifications and Main Features

Frequently Asked Questions

User Manual
