STIHL FH-KM
Skötselanvisning
Käyttöohje
Betjeningsvejledning
Bruksanvisning
S Skötselanvisning
1 - 16
f Käyttöohje
17 - 33
d Betjeningsvejledning
34 - 50
N Bruksanvisning
51 - 67
Innehållsförteckning
svenska
Kombisystem 2
Om denna bruksanvisning 2
Säkerhetsanvisningar och
arbetsteknik 2
Användning 6
Godkända kombimotorer 6
Montering av kombiverktyg 7
Komplettering av maskinen 7
OriginalbruksanvisningTryckt på klorfritt blekt papper.
Inställning av styrskenan 8
Påtagning av bärselen 9
Starta/stanna motorn 10
Smörjning av kuggväxeln 11
Förvaring av maskinen 12
Skötsel och underhåll 12
Slipning av kniven 12
Minimera slitage och undvik skador 13
Viktiga komponenter 14
Tekniska data 15
Reparationsanvisningar 15
Avfallshantering 16
EU-försäkran om
överensstämmelse 16
Tryckfärger innehåller vegetabiliska oljor, återvinningsbart
papper.
Hej!
Tack för att du valt en kvalitetsprodukt
från STIHL.
Den här produkten har tillverkats med
moderna metoder och under omfattande
kvalitetskontroller. Vi vill göra allt vi kan
för att du ska vara nöjd med den här
produkten och kunna använda den utan
problem.
Om du har frågor om produkten ber vi
dig kontakta din återförsäljare eller vår
försäljningsavdelning.
Hälsningar
Dr Nikolas Stihl
© ANDREAS STIHL AG & Co. KG, 2020
0458-476-9121-B. VA3.E20.
0000007459_006_S
FH-KM
Denna skötselanvisning är upphovsrättsskyddad. Alla rättigheter förbehålls, i synnerhet rätten till duplicering, översättning och
bearbetning med elektroniska system.
1
svenska
Kombisystem Om denna bruksanvisning Säkerhetsanvisningar och
arbetsteknik
I STIHL-kombisystem används olika
kombimotorer och kombiverktyg som en
motordriven maskin. Den funktionsklara
enheten bestående av kombimotor och
kombiverktyg kallas maskin i den här
bruksanvisningen.
Bruksanvisningarna för kombimotorn
och kombiverktyget bildar en
gemensam bruksanvisning för
maskinen.
Läs båda bruksanvisningarna noga
innan du använder produkten för första
gången och spara dem på ett säkert
ställe så att du har tillgång till dem vid ett
senare tillfälle.
Symboler
Alla symboler, som finns på maskinen är
förklarade i denna skötselanvisning.
Markering av textavsnitt
VARNING
Varning för olycksrisk och skaderisk för
personer samt varning för allvarliga
materiella skador.
OBS!
Varning för skador på maskinen eller
enstaka komponenter.
Teknisk vidareutveckling
STIHL arbetar ständigt med
vidareutveckling av samtliga maskiner;
vi måste därför förbehålla oss rätten till
ändringar av leveransomfattningen när
det gäller form, teknik och utrustning.
Det innebär att inga anspråk kan ställas
utifrån information och bilder i den här
bruksanvisningen.
Överlåt endast maskinen till personer
som är förtrogna med denna modell och
hur den används och skicka alltid med
bruksanvisningen till kombimotorn och
kombiverktyget.
Röjningsklipparen får endast användas
till att klippa gräs, sly, buskar, ris, snår,
marktäckare och liknande.
Maskinen får inte användas för andra
ändamål, risk för olyckor!
Montera endast sådana knivar eller
tillbehör som godkänts av STIHL för
maskinen eller som är tekniskt
likvärdiga. Kontakta en återförsäljare om
du har frågor.
Använd endast verktyg eller tillbehör av
hög kvalitet. Annars finns det risk för
olyckor eller skador på maskinen.
Det krävs särskilda
säkerhetsåtgärder när
röjningsklipparen
används eftersom knivhastigheten är mycket
hög, knivarna är mycket
vassa och maskinen har
en lång räckvidd.
Läs alltid båda bruksanvisningarna (kombimotor
och kombiverktyg) noga
innan maskinen används
för första gången och
spara dem på ett säkert
ställe så att du har tillgång till dem vid ett
senare tillfälle. Det kan
vara livsfarligt att inte
följa bruksanvisningarna.
2
FH-KM
svenska
STIHL rekommenderar att
originalverktyg och tillbehör från STIHL
används. Deras egenskaper är optimalt
anpassade till produkten och
användarnas krav.
Gör inga ändringar på maskinen. Det
kan påverka säkerheten. STIHL tar inget
ansvar för personskador och materiella
skador till följd av tillbehör som inte är
godkända.
Använd inga högtryckstvättar för att
rengöra maskinen. Den hårda
vattenstrålen kan skada maskinens
delar.
Kläder och utrustning
Använd föreskriven klädsel och
utrustning.
Kläderna måste vara
lämpliga och får inte hindra i arbetet. Använd tätt
sittande kläder, overall
men ingen arbetsrock.
Använd inte kläder som kan fastna i trä,
sly eller i maskinens rörliga delar. Bär
inte heller halsduk, slips eller smycken.
Sätt upp långt hår och se till att det inte
når nedanför axlarna.
Använd skyddsstövlar
med halkfria sulor och
stålhätta.
VARNING
För att minska risken för
ögonskador ska tättslutande skyddsglasögon
enligt standarden EN 166
användas. Se till att
skyddsglasögonen sitter
korrekt.
Använd ett personligt hörselskydd, t.ex.
hörselkåpor.
Använd skyddshjälm vid gallring, i högt
sly och när det finns risk för nedfallande
föremål.
Använd robusta arbetshandskar av slitstarkt
material (t.ex. skinn).
STIHL har ett stort utbud av personlig
skyddsutrustning.
Transportera maskinen
Stäng alltid av motorn.
Sätt alltid på knivskyddet, även när
maskinen bara ska transporteras korta
sträckor.
Ställ knivbalken i transportläget och se
till att den hakar fast.
Bär maskinen balanserat i handtaget
och se till att knivarna pekar bakåt.
Vidrör inte heta maskindelar och
växelhuset, risk för brännskador!
I fordon: Fixera maskinen så att den inte
kan välta eller skadas och så att bränsle
inte kan rinna ut.
Före start
Kontrollera att maskinen är driftsäker.
Läs och följ de respektive kapitlen i
bruksanvisningarna för kombimotorn
och kombiverktyget:
– Knivarna ska vara korrekt
monterade, sitta fast ordentligt och
vara i felfritt skick (rena, lättrörliga,
inte deformerade), slipade och
behandlade med STIHL
hartslösningsmedel (smörjmedel)
– Starta aldrig maskinen i
transportläget (knivbalken infälld
mot skaftet)
– Gör inga ändringar på manöver-
och säkerhetsanordningar
– Handtagen ska vara rena och torra,
fria från olja och smuts. Det är viktigt
för att maskinen ska kunna
hanteras säkert
– Anpassa bärremmen och
handtagen till kroppsstorleken. Se
kapitlet ”Ta på bärremmen”
Maskinen får bara användas när den är
driftsäker – olycksrisk!
För nödfall när bärremmar används:
Öva på att snabbt ta av maskinen. Släng
inte maskinen på marken när du övar för
att undvika skador.
Hålla i och styra maskinen
Håll alltid i maskinen med båda
händerna på handtagen.
Stå stadigt och för maskinen så att
knivarna alltid är vända från kroppen.
FH-KM
3
svenska
5m (17ft)
Beroende på utförande kan maskinen
bäras i en bärrem som håller för
maskinens vikt.
Maskiner med loophandtag
Höger hand på manöverhandtaget,
vänster hand på skafthandtaget – även
för vänsterhänta. Fatta tag runt
handtagen med tummarna.
Maskiner med handtagsslang
Håll manöverhandtaget med höger hand
och handtagsslangen på skaftet med
vänster hand, gäller även om du är
vänsterhänt. Fatta tag runt handtagen
med tummarna.
Under arbetet
Vid hotande fara eller i nödsituationer
måste motorn stängas av omedelbart.
Ställ
kombispaken/stoppbrytaren/stoppknap
pen på STOPP resp. 0.
Den här maskinen är inte
isolerad. Håll dig på
avstånd från strömförande ledningar –
Livsfarlig spänning!
0000-GXX-1677-A00000-GXX-1678-A0
Inga andra får
befinna sig i en
omkrets på 5 m när
maskinen används,
risk för skador till
följd av de rörliga
knivarna och
omkringflygande
avklippt material.
Håll samma avstånd till föremål (bilar,
fönsterrutor), risk för materialskador!
Kontrollera att motorns tomgång är
korrekt så att knivarna inte längre rör sig
när gasspaken släpps. Kontrollera resp.
korrigera tomgångsinställningen
regelbundet. Om knivarna trots det rör
sig på tomgång måste maskinen
repareras av en återförsäljare, se
kombimotorns bruksanvisning.
Observera var knivarna befinner sig,
klipp inga områden av sly eller buskar
som du inte kan se igenom.
Var särskilt försiktig när du klipper högt
sly eller höga buskar, det kan finnas
någon bakom, titta först efter.
Kuggväxeln blir mycket
varm under drift. Vidrör
inte växelhuset, risk för
brännskador!
Var försiktig vid halka, väta, snö, i
sluttningar, på ojämnt underlag etc.,
halkrisk!
Ta bort nedfallna grenar, sly och avklippt
material från arbetsområdet.
Var uppmärksam på hinder: stubbar,
rötter, snubbelrisk!
Stå alltid stadigt och säkert.
Vid arbeten på hög höjd:
– Använd alltid arbetsplattform
– Arbeta aldrig på stege eller klättra
upp i träd
– Arbeta inte på ostadigt underlag
– Arbeta aldrig med en hand
Var särskilt försiktig när du använder
hörselskydd. Det är då svårare att höra
ljud som indikerar fara (skrik,
varningssignaler etc.).
Ta rast i rätt tid för att du inte ska bli trött
eller utmattad – risk för olyckor!
Arbeta lugnt och med eftertanke och
bara vid goda ljus- och siktförhållanden.
Arbeta försiktigt och utsätt inte andra för
fara.
4
FH-KM
svenska
Kontrollera slyet och arbetsområdet så
att knivarna inte skadas:
– ta bort stenar, metalldelar och hårda
föremål
– Låt inte sand och grus komma in
mellan knivarna, t.ex. vid arbeten
nära marken.
– Låt inte knivarna komma i kontakt
med ståltråd när du klipper sly eller
buskar med stängsel
Undvik kontakt med strömförande
ledningar, skär inte av elledningar, risk
för elektrisk stöt!
Vidrör inte knivarna när
motorn går. Om knivarna
blockeras av något ska
motorn genast stängas
av. Ta sedan bort föremålet. Risk för skador!
Om knivarna blockeras samtidigt som
man gasar ökar belastningen och
motorns arbetsvarvtal minskar. Det
leder till att kopplingen slirar och att
viktiga funktionskomponenter
överhettas och skadas (t.ex. kopplingen,
husdelar av plast). Det i sin tur leder till
att knivarna rör sig även på tomgång –
Risk för skador!
Om maskinen har utsatts för ej avsedd
belastning (t.ex. våldsinverkan p.g.a.
slag eller fall) måste man kontrollera att
den är driftsäker innan man fortsätter att
använda den, se även ”Före start”.
Kontrollera särskilt att
säkerhetsanordningarna fungerar.
Maskiner som inte längre är driftsäkra
får absolut inte användas. Kontakta en
återförsäljare om du är tveksam.
Behandla knivarna med
hartslösningsmedel från STIHL vid
behov när mycket dammigt eller
smutsigt sly klipps. Därmed minskar
slitaget på knivarna, den aggressiva
kraften från växtsafterna och
smutsavlagringar.
Kontrollera knivarna ofta och
regelbundet, särskilt om du märker
förändringar:
– Stäng av motorn
– Vänta tills knivarna står stilla
– Kontrollera att knivarna sitter fast
ordentligt, kontrollera om det finns
sprickor
– Kontrollera att knivarna är vassa
Efter arbetet
Efter arbetet resp. innan du lämnar
maskinen: stäng av motorn.
Rengör maskinen från smuts och damm
– använd inte fettlösande medel.
Spreja kniven med STIHL
hartslösningsmedel för kåda – starta
därefter motorn kort så att sprejen
fördelas jämnt.
Underhåll och reparation
Utför regelbundet underhåll på
maskinen. Utför endast de
underhållsarbeten och reparationer som
beskrivs i kombiverktygets och
kombimotorns skötselanvisning. Allt
annat arbete ska utföras av en
auktoriserad återförsäljare.
STIHL rekommenderar att endast låta
en STIHL-återförsäljare genomföra
underhåll och reparationer.
Auktoriserade STIHL-återförsäljare har
möjlighet att regelbundet delta i
utbildningar samt få tillgång till teknisk
information.
Använd endast högvärdiga reservdelar.
Annars finns risk för olyckor och skador
på maskinen. Konsultera återförsäljaren
vid frågor om detta.
Vi rekommenderar att man använder
STIHL originalreservdelar. Dessa är
optimalt anpassade till maskinen och
användarens krav.
Före reparation, underhåll och rengöring
ska motorn alltid stängas av –skaderisk!
FH-KM
5
svenska
225BA007 KN
Användning
Använd inte snårröjaren då det är
viloperiod på orten.
Snårröjaren arbetar nära marken. Tack
vare att knivarna arbetar enligt
klippbalkprincipen är maskinen lämplig
för klippning av sly, ris, vass, buskage
och segt gräs. Därmed är snårröjaren
extra lämplig för insatser i zoner med
växtlighet, som t. ex. trafiköar eller
parkanläggningar, då inget avklippt
material slungas ut.
Avfallshantering
Släng inte trädgårdsavfall i
hushållssoporna – det går utmärkt att
kompostera!
Förberedelse
N Ställ in styrskenans vinkel.
N Ta bort knivskyddet.
N Starta motorn.
N Påtagning av bärsele
N Häng maskinen i bärselen.
Arbetsteknik
Arbetsställning och arbetssätt som med
en trimmer: För kniven i en båge längs
marken.
Godkända kombimotorer
KombiMotorer
Använd endast KombiMotorer som har
levererats eller uttryckligen godkänts för
monteringen av STIHL.
Detta KombiVerktyg får endast
användas med följande KombiMotorer:
KM 56 R, KM 85 R
KM 111 R, KM 131, KM 131 R,
KMA 130 R
Motorliar med delbart skaft
KombiVerktyget kan även monteras på
STIHL motorliar med delbart skaft (Tmodell) (grundmaskiner).
Detta KombiVerktyg får därför även
användas på följande maskin:
STIHL FR 131 T
VARNING
Följ maskinens bruksanvisning för att
använda bygeln (stegbegränsaren).
1)
, KM 94 R,
1)
endast utanför EU
6
FH-KM
svenska
1
002BA326 KN
2
3
002BA327 KN
4
413BA014 KN
002BA248 KN
11
10
10
5
0000-GXX-1681-A0

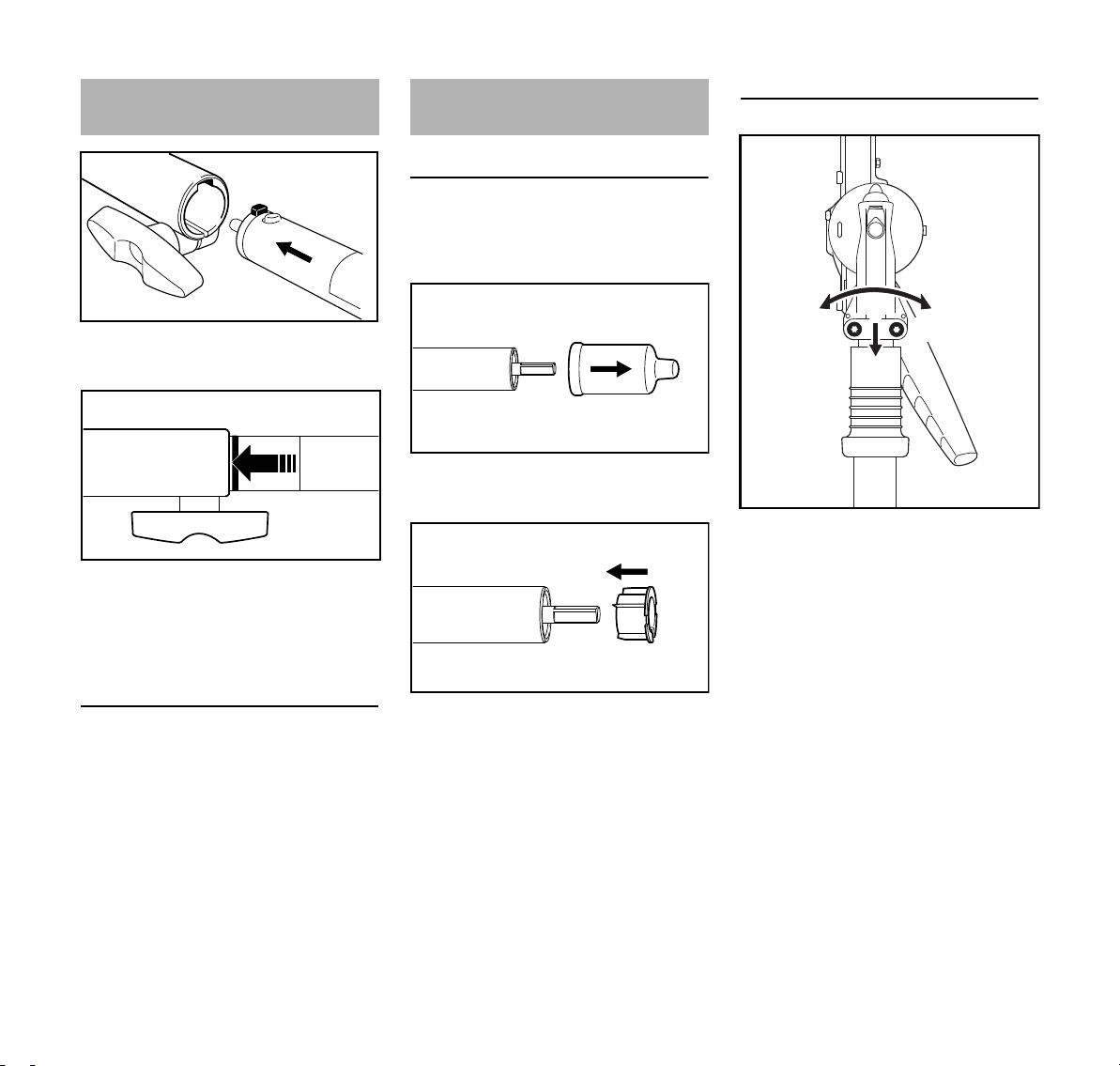

Montering av kombiverktyg
N Skjut riggrörets tapp (1) till stoppet i
kopplingsmuffens spår (2)
När tappen är korrekt inskjuten ska den
röda linjen (3 = pilspetsen) ligga jäms
med kopplingsmuffen.
N Dra åt låsskruven (4) hårt
Komplettering av maskinen
Ta av locket
Om det sitter ett lock i änden av skaftet
på KombiVerktyget eller
grundmaskinen:
N Ta av locket från änden av skaftet
(och förvara det)
Demontera drevet
N Lossa klämskruvarna (10)
N Skjut på drevet (11) på skaftet (5)
och vrid samtidigt drevet (11) lite
fram och tillbaka
Demontering av kombiverktyg
N Ta av riggröret i omvänd ordning
FH-KM
Om pluggen dras ut ur skaftet när du tar
av locket:
N Skjut in pluggen i skaftet ända till
anslaget
7
svenska
11
12
0000-GXX-1682-A0
Om skaftänden inte längre syns i
klämspalten (12):
N Skjut drevet (11) vidare ända till
anslaget
N Skruva i klämskruvarna helt
N Justera drevet (11) mot
motorenheten
N Dra åt klämskruvarna
Inställning av styrskenan
Inställningsanordning 145°
145°
Knivbalkens vinkel kan ställas in mellan
0° (helt utsträckt) och 55° (i 4 steg uppåt)
samt i 7 steg upp till 90° (rät vinkel
nedåt) i förhållande till skaftet. 12 olika
arbetslägen kan ställas in.
VARNING
Gör endast inställningen när knivarna
står stilla med motorn på tomgång – Risk
för personskador!
VARNING
Motorn blir mycket varm under driften.
Vidrör inte drevkåpan – Risk för
brännskador!
VARNING
Ta aldrig tag i kniven vid inställningen –
Risk för personskador!
2
3
N Dra tillbaka skjuthylsan (1) och
justera leden ett eller flera steg med
spaken (2)
N Släpp skjuthylsan (1) igen och låt
bulten haka fast i spärren (3)

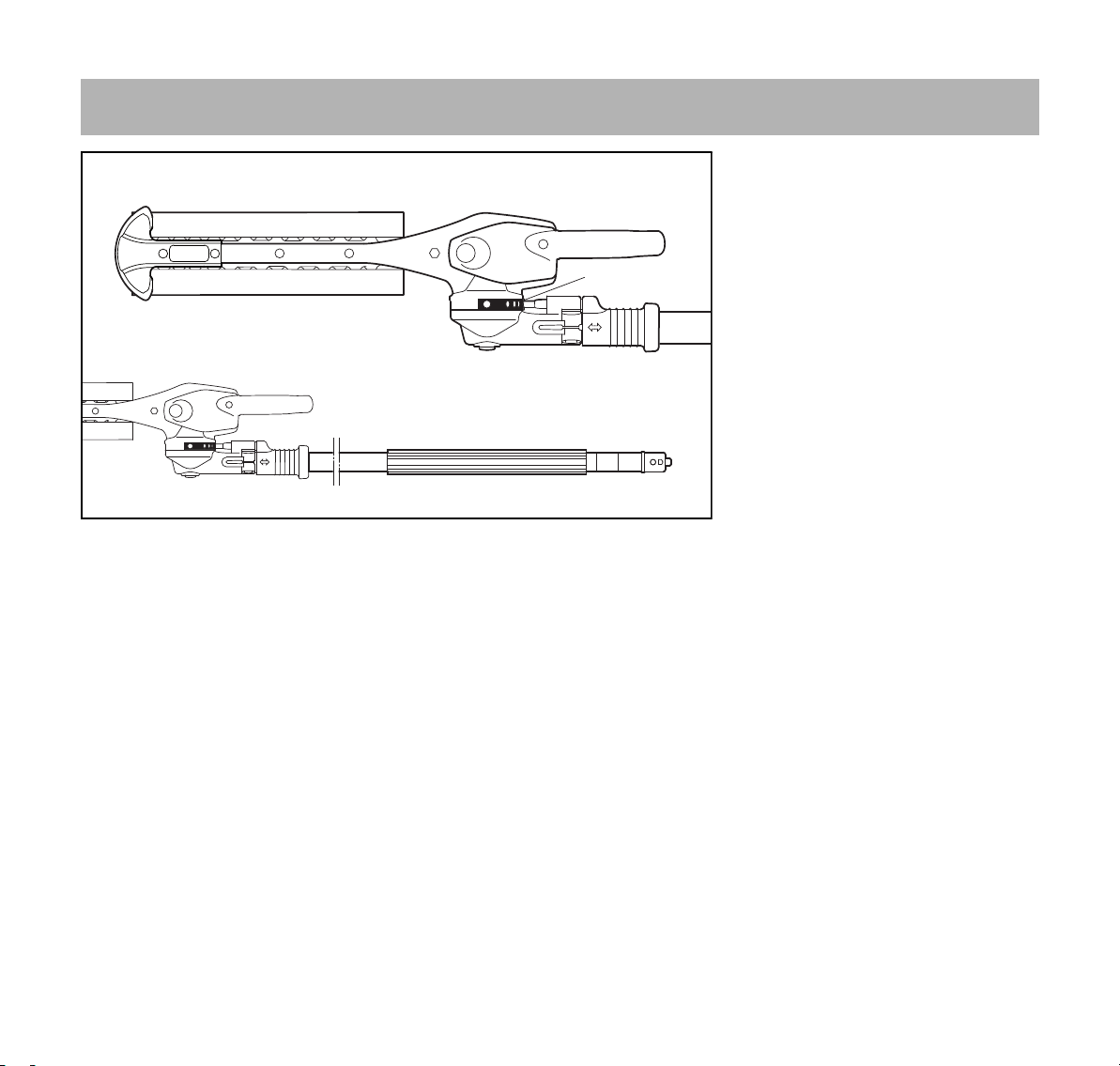

Transportläge
0000-GXX-1683-A0
För att spara plats vid transport kan
knivbalken svängas in parallellt med
skaftet och låsas i detta läge.
VARNING
Ställ knivbalken i transportläget resp. ta
den ur transportläget endast med
avstängd motor. Tryck då på
stoppknappen med knivskyddet
uppskjutet – Risk för personskador!
1
0000-GXX-1684-A0
0000-GXX-1685-A0
8
FH-KM
svenska
1
002BA374 KN
2
VARNING
Motorn blir mycket varm under driften.
Vidrör inte drevkåpan – Risk för
brännskador!
3
2
1
N Stäng av motorn
N Skjuta upp knivskyddet
N Dra tillbaka skjuthylsan (1) och
sväng upp leden i riktning mot
skaftet med spaken (2), tills
knivbalken är parallell med skaftet
N Släpp skjuthylsan (1) igen och låt
bulten haka fast i spärrläget (3) i
kåpan

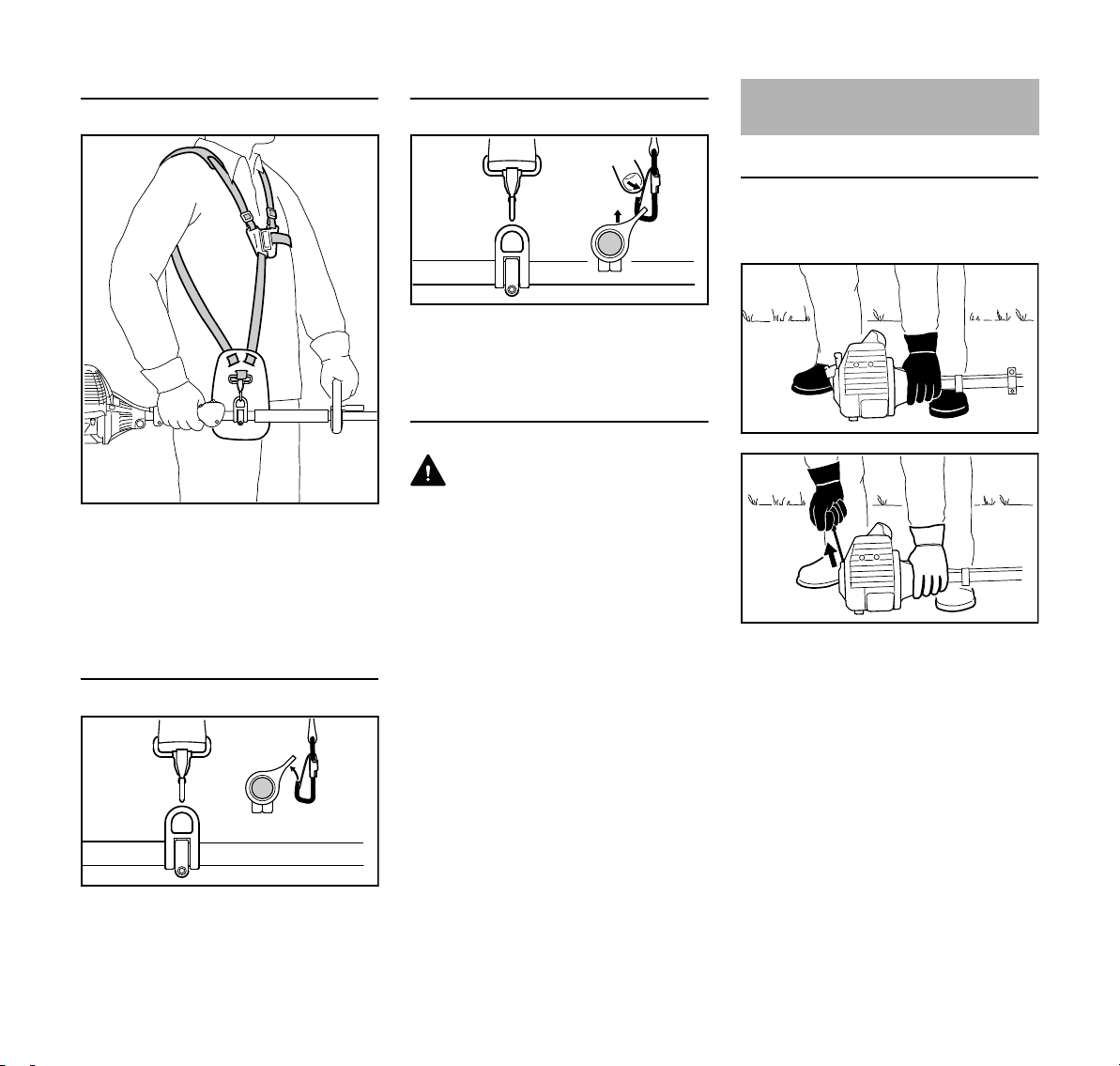

Påtagning av bärselen
Typ och modell av bärsele, bärögla och
karbinhakar varierar beroende på
marknad.
Bärsele med en axelrem
0000-GXX-1686-A0
FH-KM
N Lägg på bärselen med en
axelrem (1).
N Ställ in selens längd så att
karbinhaken (2) sitter ungefär i höjd
med höger höft.
9
svenska
1
002BA307 KN
2
3
1
002BA308 KN
2
1
2
1
002BA310 KN
2
1
2
002BA038 KN
002BA072 KN
Dubbel axelrem
N Ta på den dubbla axelremmen (1)
N Ställ in remmens längd så att
karbinhaken (2) är ungefär i höjd
med höger höft
N Stäng låsplattan (3)
Fästa maskinen i bärremmen
Lossa maskinen från bärremmen
N Tryck på spärren på
karbinhaken (1) och ta ut
bäröglan (2) ur haken
Snabblossning
VARNING
I en situation som riskerar att bli farlig
måste man snabbt kunna kasta av sig
maskinen. Öva på att sätta ned
maskinen snabbt. Kasta inte ner
maskinen på marken när du övar, för att
undvika skador.
Öva på att snabbt haka loss maskinen
från karbinhaken. Följ instruktionerna i
”Lossa maskinen från bärremmen”.
Om en enkel axelrem används: Öva på
att dra av bärremmen från axeln.
Om en dubbel axelrem används: Öva på
att snabbt öppna låsplattan och dra av
bärremmen från axlarna.
Starta/stanna motorn
Starta motorn
Följ anvisningarna för start av
KombiMotorn resp. grundmaskinen!
N Ställ maskinen i en säker
startposition: stöden på motorn och
knivdrevet ska ligga an mot marken
N Maskin med justerbar knivbalk: ställ
knivbalken i utsträckt läge (0°)
N Ta av knivskyddet
Knivarna får varken röra vid marken eller
några föremål – Risk för olyckor!
N Haka i karbinhaken (1) i
bäröglan (2) på skaftet, samtidigt
som du håller fast bäröglan
10
FH-KM
svenska
N Vid behov ska drevet ligga på ett
upphöjt underlag (t.ex. upphöjning i
marken, tegelsten eller liknande)
N Stå stadigt! Alternativ: stående, böjd
eller på knä
N Tryck maskinen kraftigt mot marken
med vänster hand, och se då till att
inte röra vid manöverenheterna på
handtaget, se bruksanvisningen för
KombiMotorn resp. grundmaskinen
OBS!
Placera inte foten på skaftet och inte
heller knäet.
VARNING
När motorn startar kan skärverktyget
börja röra sig direkt efter starten. Tryck
därför kort på gasspaken omedelbart
efter starten, så att motorn övergår till
tomgång.
Starten beskrivs i bruksanvisningen för
KombiMotorn resp. grundmaskinen.
Stäng av motorn
N Se bruksanvisningen för
KombiMotorn resp. grundmaskinen
Smörjning av kuggväxeln
Knivdrev
Smörj knivdrevet med STIHL drevfett för
häcksaxar (tillbehör).
1
N Kontrollera smörjfettnivån
regelbundet, ca var 25:e drifttimme.
Skruva ur skruvlocket (1). Om inget
fett syns på insidan, skruva i tuben
med drevfett
N Tryck in upp till 10 g (2/5 oz.) fett i
drevhuset
OBS!
Fyll inte drevhuset helt med fett.
N Skruva ur fettuben
N Skruva i skruvlocket och dra åt
2
N Kontrollera smörjfettnivån
regelbundet, ca var 25:e drifttimme.
Skruva ur skruvlocket (2). Om inget
fett syns på insidan, skruva i tuben
med drevfett
N Tryck in upp till 5 g (1/5 oz.) fett i
drevhuset
OBS!
Fyll inte drevhuset helt med fett.
0000-GXX-1688-A0
N Skruva ur fettuben
N Skruva i skruvlocket och dra åt
0000-GXX-1689-A0
FH-KM
Vinkeldrev
Smörj vinkeldrevet med STIHL drevfett
för motorliar (tillbehör).
11
svenska
Förvaring av maskinen Skötsel och underhåll Slipning av kniven
Vid driftuppehåll på mer än ca
3 månader
N Rengör knivarna, kontrollera skicket
och behandla dem med STIHL
hartslösningsmedel
N Sätt på knivskyddet
N Om KombiVerktyget förvaras
separat från KombiMotorn: Montera
skyddskåpan på skaftet som skydd
mot smuts
N Förvara maskinen på en torr och
säker plats. Skydda den från
användning av obehöriga (t.ex.
barn)
Följande anvisningar gäller för normala
driftförhållanden. Vid svåra
driftförhållanden (kraftig
dammutveckling osv.) och längre
dagliga arbetspass ska de angivna
intervallerna kortas ned i motsvarande
mån.
Åtkomliga skruvar och muttrar
N Dessa ska kontrolleras samt vid
behov efterdras, med undantag av
knivarnas skruvar och muttrar
Knivar
N Avsyning innan arbetet påbörjas
N Slipning vid behov
N Byt vid skada
Kuggväxelns smörjning
N Kontroll innan arbetet påbörjas
N Komplettera vid behov
Säkerhetsdekaler
N Byt oläsliga säkerhetsdekaler
Om skäreffekten sjunker, knivarna skär
dåligt eller grenar ofta fastnar: Slipa
knivarna.
Slipningen ska skötas av en
återförsäljare och genomföras med
slipmaskin. Vi rekommenderar
auktoriserade STIHL-återförsäljare.
OBS!
Arbeta inte med trubbiga eller skadade
knivar – det medför stora påfrestningar
på maskinen och ger sämre
skärresultat.
12
FH-KM
svenska
Minimera slitage och undvik
skador
Genom att följa anvisningarna i denna
skötselanvisning och anvisningarna i
kombimotorns skötselanvisning
undviker du onödigt slitage och skador
på maskinen.
Användning, skötsel och förvaring av
maskinen måste ske så noggrant som
det står i dessa skötselanvisningar.
Användaren får själv stå för alla skador
som orsakas av att anvisningarna för
säkerhet, användning och skötsel inte
har följts. Detta gäller i synnerhet för:
– Ändringar på produkten som inte
godkänts av STIHL.
– Användning av verktyg eller
tillbehör som inte är godkända eller
lämpliga för maskinen eller som är
av sämre kvalitet
– Användning av maskinen för
ändamål som den inte är avsedd
för.
– Användning av maskinen vid
idrotts- eller tävlingsevenemang.
– Följdskador p.g.a. fortsatt
användning av en maskin med
defekta komponenter.
STIHL rekommenderar att man endast
låter auktoriserade STIHL-återförsäljare
utföra underhåll och reparationer.
Auktoriserade STIHL-återförsäljare har
möjlighet att regelbundet delta i
utbildningar samt att få tillgång till
teknisk information.
Om dessa arbeten försummas kan
skador uppstå på maskinen som
användaren själv får ansvara för. Hit hör
bl. a.:
– Korrosions- och andra följdskador
orsakade av olämplig förvaring.
– Skador på maskinen till följd av att
reservdelar av sämre kvalitet har
använts.
Förslitningsdelar
Vissa delar av maskinen (t.ex. knivarna)
utsätts för normalt slitage även vid
korrekt användning och måste bytas i tid
beroende på hur och hur länge de har
använts.
Underhållsarbeten
Alla åtgärder som beskrivs i kapitlet
”Skötsel och underhåll” måste utföras
regelbundet. Om användaren inte kan
utföra dessa arbeten själv ska en
fackhandlare anlitas för dessa.
FH-KM
13
svenska
Viktiga komponenter
7
1 Knivdrev
2 Vinkeldrev
1
6
5
2
3
4
3 Skjuthylsa
4 Skaft
5 Spärrar
6 Spak
7 Knivskydd
8 Lock
4
8
0000-GXX-1865-A0
14
FH-KM
svenska
Tekniska data
Knivar
Knivtyp: Dubbelsidigt
skärande
Skärlängd: 250 mm
Tandavstånd: 34 mm
Tandhöjd: 22 mm
Slipvinkel: 45° mot
knivplanet
Vikt
FH-KM: 2,1 kg
Buller- och vibrationsvärden
För att fastställa buller- och
vibrationsvärden används lägena
tomgång och maxvarvtal lika mycket för
maskiner med KombiVerktyg FH-KM.
Mer information om uppfyllelsen av
arbetsgivardirektivet vibration
2002/44/EG, se www.stihl.com/vib
Bullernivå L
KM 56 R: 92 dB(A)
KM 85 R: 96 dB(A)
KM 94 R: 92 dB(A)
KM 111 R: 96 dB(A)
KM 131: 97 dB(A)
KM 131 R: 97 dB(A)
KMA 130 R: 79 dB(A)
FR 131 T: 97 dB(A)
enligt ISO 22868
peq
Bullernivå L
enligt ISO 22868
w
KM 56 R: 105 dB(A)
KM 85 R: 110 dB(A)
KM 94 R: 107 dB(A)
KM 111 R: 108 dB(A)
KM 131: 110 dB(A)
KM 131 R: 110 dB(A)
KMA 130 R: 94 dB(A)
FR 131 T: 110 dB(A)
Vibrationsvärde a
KM 56 R: 5,6 m/s
KM 85 R: 3,5 m/s24,2 m/s
KM 94 R: 3,1 m/s23,9 m/s
KM 111 R: 4,4 m/s22,7 m/s
KM 131: 2,3 m/s22,9 m/s
KM 131 R: 4,7 m/s23,3 m/s
KMA 130 R: 2,5 m/s22,2 m/s
FR 131 T: 1,8 m/s21,7 m/s
enligt ISO 22867
hv,eq
Handtag
vänster
2
Handtag
höger
5,8 m/s
2
2
2
2
2
2
2
2
För ljudtrycksnivå och ljudeffektnivån K
är-Värde enligt direktiv 2006/42 / EG =
2,0 dB (A); för vibrationen är värdet
K-Värde enligt 2006/42/EG = 2,0 m/s2.
REACH
REACH är en EU-förordning för
registrering, bedömning och
godkännande av kemikalier.
Se www.stihl.com/reach för information
om att uppfylla REACH förordningen
(EG) Nr. 1907/2006
Reparationsanvisningar
Användare av den här maskinen får
endast utföra skötsel och
underhållsarbete som beskrivs i den här
skötselanvisningen. Mer avancerade
reparationer får endast utföras av
återförsäljare.
STIHL rekommenderar att endast
auktoriserade STIHL-återförsäljare
genomför underhåll och reparationer.
Auktoriserade STIHL-återförsäljare har
möjlighet att regelbundet delta i
utbildningar samt att få tillgång till
teknisk information.
Använd vid reparation endast
reservdelar som är godkända av STIHL
för denna maskin, eller tekniskt
likvärdiga delar. Använd endast
reservdelar av hög kvalitet. Annars finns
det risk för olyckor eller skador på
maskinen.
Vi rekommenderar att du använder
STIHL originalreservdelar.
STIHL originalreservdelar känns igen på
STIHL reservdelsnummer på logotypen
{ och eventuellt på STIHLmärket K (på mindre detaljer finns
ibland bara detta märke).
FH-KM
15
svenska
000BA073 KN
Avfallshantering
Vid avfallshantering ska de lokala
föreskrifterna för avfallshantering följas.
STIHL-produkter ska inte kastas i
hushållssoporna. STIHL-produkt,
batteri, tillbehör och förpackning ska
återvinnas på ett miljövänligt sätt.
Du kan få aktuell information om
avfallshantering hos din STIHLåterförsäljare.
EU-försäkran om
överensstämmelse
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waiblingen
Tyskland
intygar på eget ansvar att
Konstruktionstyp: Kombiverktyg
röjningsklippare
Fabrikat: STIHL
Typ: Röjningsklippare
Serieidentifiering: 4243
uppfyller bestämmelserna i direktiv
2006/42/EG och har utvecklats och
tillverkats i överensstämmelse med de
versioner av följande standarder som
gällde vid produktionsdatumet:
EN ISO 12100, EN ISO 11806-1 (i
kombination med de nämnda
kombimotor-maskinerna)
EN ISO 12100, EN 60745-1, EN 607452-15 (i kombination med de nämnda
maskinerna med batteridriven
kombimotor)
EN ISO 12100, EN ISO 11806-1 (i
kombination med de nämnda
maskinerna som kan bäras på ryggen)
Förvaring av teknisk dokumentation:
ANDREAS STIHL AG & Co. KG
Produktgodkännande
Tillverkningsåret står på maskinen.
Waiblingen, 2020-02-03
ANDREAS STIHL AG & Co. KG
enligt fullmakt
Dr. Jürgen Hoffmann
Chef för produktdata, produktföreskrifter
och godkännanden
16
FH-KM
Sisällysluettelo
suomi
KombiSystem 18
Käyttöohje 18
Turvallisuusohjeet ja työtekniikka 18
Käyttö 22
Sallitut KombiMoottorit 23
KombiTyökalun asentaminen 23
Laitteen kokoaminen 23
Leikkuuterän säätäminen 24
Originaali käyttöohjePainettu kloorittomalle paperille.
Kantovaljaiden asentaminen 26
Moottorin käynnistäminen ja
sammuttaminen 27
Kulmavaihteen voitelu 27
Laitteen säilytys 28
Huolto- ja hoito-ohjeita 28
Leikkuuterien teroitus 29
Kulutuksen minimointi ja vaurioiden
välttäminen 29
Tärkeät osat 30
Tekniset tiedot 31
Korjausohjeita 32
Hävittäminen 32
EU-
Painovärit sisältävät kasviöljyjä, paperi on kierrätyskelpoista.
vaatimustenmukaisuusvakuutus 32
Arvoisa asiakas,
kiitos, että valitsit yrityksemme STIHLin
laatutuotteen.
Tämä tuotteen valmistuksessa on
käytetty uudenaikaisia
valmistusmenetelmiä ja
laadunvarmistustoimenpiteitä. Teemme
kaikkemme sen puolesta, että olet
tyytyväinen ostamaasi laitteeseen ja
että sen käyttö on sinulle vaivatonta.
Jos sinulla on kysyttävää laitteesta, ota
yhteys jälleenmyyjääsi tai suoraan
maahantuojaan.
Ystävälisin terveisin!
Nikolas Stihl
© ANDREAS STIHL AG & Co. KG, 2020
0458-476-9121-B. VA3.E20.
0000007459_006_FIN
FH-KM
Tämä käyttöohje on tekijänoikeudellisesti suojattu. Kaikki oikeudet pidätetään, erityisesti jäljennys-, käännös- ja elektroniset
käsittelyoikeudet.
17
suomi
KombiSystem Käyttöohje Turvallisuusohjeet ja
työtekniikka
STIHL-kombijärjestelmässä erilaiset
kombimoottorit ja kombityökalut
yhdistetään yhdeksi
moottorikäyttöiseksi laitteeksi.
Kombimoottorista ja Kombityökalusta
muodostuvaa toiminnallista yksikköä
kutsutaan tässä käyttöohjeessa
moottorikäyttöiseksi laitteeksi.
Tällaisen moottorikäyttöisen laitteen
käyttöohje rakentuu siten
kombimoottorin ja kombityökalun
käyttöohjeista.
Lue aina molemmat käyttöohjeet
huolellisesti alusta loppuun, ennen kuin
käytät laitetta ensimmäisen kerran.
Säilytä ohje myös huolellisesti
myöhempää käyttöä varten.
Kuvasymbolit
Tässä käyttöohjeessa selostetaan
kaikkien laitteessa olevien
kuvasymbolien merkitys.
Tekstiin liittyvät merkinnät
VAROITUS
Ihmisten onnettomuus- ja
loukkaantumisvaaraa sekä
esinevahinkoja koskeva varoitus.
HUOMAUTUS
Laitteen tai sen yksittäisten osien
vaurioitumista koskeva varoitus.
Tekninen tuotekehittely
STIHL kehittää jatkuvasti koneitaan ja
laitteitaan, minkä vuoksi se pidättää
oikeuden toimitusten laajuuden muotoa,
tekniikkaa ja varustusta koskeviin
muutoksiin.
Käyttöohjeessa annettujen tietojen ja
kuvien perusteella ei näin ollen voida
esittää vaateita.
Lainaa tai anna laite vain sellaisten
henkilöiden käyttöön, jotka ovat
tutustuneet tähän malliin ja sen
käsittelyyn – luovuta aina
kombimoottorin ja kombityökalun
käyttöohje mukaan.
Vesakkoleikkuri on suunniteltu ruohon,
vesakoiden, pensaiden, pusikkojen,
tiheikköjen, pintakasvillisuuden,
pensaistojen ja vastaavien
leikkaamiseen.
Moottorikäyttöistä laitetta ei saa käyttää
muihin tarkoituksiin – onnettomuuden
vaara!
Asenna laitteeseen ainoastaan STIHLin
nimenomaan tähän moottorilaitteeseen
hyväksymiä tai teknisesti samantasoisia
Käytettäessä vesakkoleikkuria on oltava
erityisen varovainen,
koska terän leikkuuterän
nopeus on erittäin korkea, leikkuuterät ovat
erittäin teräviä ja laitteen
toimintasäde on erittäin
suuri.
Tutustu huolellisesti
molempiin käyttöohjeisiin
(kombimoottori ja kombityökalu) ennen
ensimmäistä käyttöönottoa, ja säilytä ohje
myöhempää tarvetta varten. Käyttöohjeen
huomiotta jättämisellä voi
olla hengenvaaralliset
seuraukset.
18
FH-KM
suomi
leikkuuteriä tai lisävarusteita. Jos sinulla
on kysyttävää, käänny erikoisliikkeen
puoleen.
Käytä vain laadukkaita työkaluja tai
lisätarvikkeita. Muutoin voi tapahtua
onnettomuus tai moottorilaite voi
vaurioitua.
STIHL suosittelee vain alkuperäisten
STIHL-työkalujen ja varusteiden
käyttöä. Ne on optimoitu tätä tuotetta
varten ja vastaamaan käyttäjän
vaatimuksia.
Älä tee laitteeseen muutoksia – tämä voi
vaikuttaa laitteen turvallisuuteen. STIHL
ei vastaa millään tavalla henkilö- tai
esinevahingoista, jotka ovat seurausta
muiden kuin STIHLin hyväksymien
oheislaitteiden käytöstä.
Älä käytä laitteen puhdistukseen
korkeapainepesuria. Kova vesisuihku
saattaa vaurioittaa laitteen osia.
Vaatetus ja varustus
Käytä määräysten mukaista vaatetusta
ja varustusta.
Vaatetuksen on sovelluttava suoritettavaan
työtehtävään eikä saa
haitata työskentelyä.
Käytä vartaloa myötäilevää vaatetusta, esim.
kokohaalareita. Älä käytä
työtakkia.
Älä käytä vaatteita, jotka voivat takertua
kiinni puihin, risukkoihin tai laitteen
liikkuviin osiin. Älä myöskään käytä
huivia, solmiota tai koruja. Sido pitkät
hiukset yhteen ja varmista, että ne ovat
olkapäiden yläpuolella.
Käytä karkeapohjaisia ja
luistamattomia turvasaappaita, jotka on
varustettu teräskärjellä.
VAROITUS
Pienennä silmävammojen riskiä käyttämällä
standardin EN 166
mukaisia suojalaseja,
jotka asettuvat tiiviisti
kasvoja vasten. Varmista,
että suojalasit asettuvat
oikein kasvojasi vasten.
Käytä "henkilökohtaista" melusuojausta
– esim. kuppikuulonsuojaimia.
Käytä aina suojakypärää, kun suoritat
harvennustöitä, leikkaat korkeita
vesakoita tai muuten on vaara, että
oksia tms. putoilee.
Käytä kestävästä materiaalista (esim. nahasta)
valmistettuja
työkäsineitä.
STIHLin valikoimiin kuuluu runsaasti
erilaisia henkilökohtaisia
suojavarusteita.
Moottorilaitteen kuljetus
Sammuta moottori aina.
Kiinnitä aina teräsuojus paikoilleen –
myös lyhyiden kuljetusten yhteydessä.
Siirrä mittapalkki kuljetusasentoon ja
anna sen lukittua paikoilleen.
Kuljeta moottorilaitetta varresta siten,
että leikkuuterä jää taakse.
Älä koske kuumiin koneenosiin äläkä
vaihteistokoteloon – palovammavaara!
Kulkuneuvoissa: varmista moottorilaite
kaatumista, vaurioitumista ja
polttoaineen vuotamista vastaan.
Ennen käynnistystä
Varmista moottorikäyttöisen laitteen
käyttöturvallisuus – noudata ohjeita
aihetta käsittelevissä kombimoottorin tai
kombityökalun käyttöohjeen luvuissa:
– Leikkuuterä: oikeanlainen asennus,
pitävä kiinnitys ja moitteeton tila
(puhdas, ei jäykkä eikä
epämuodostunut), teroitettu ja
käsitelty STIHLin
pihkanpoistoaineella (voiteluaine)
– Älä koskaan käynnistä laitetta
kuljetusasennossa (teräpalkki
käännetty varteen)
– Älä tee muutoksia hallinta- ja
turvalaitteisiin
– Kahvojen on oltava puhtaita, kuivia
ja öljyttömiä – tärkeää
moottorikäyttöisen laitteen
turvallista käsittelyä varten
– Säädä kantovyö ja kahvat oman
kokosi mukaisesti. Huomioi luku
"Kantovyön kiinnitys"
Moottorilaitetta saa käyttää vain
käyttöturvallisessa tilassa –
onnettomuusvaara!
Hätätapauksen varalta kantovöitä
käytettäessä: harjoittele laitteen nopeaa
irrottamista. Älä heitä laitetta maahan
harjoittelun yhteydessä, jottei se
vaurioituisi.
FH-KM
19
suomi
5m (17ft)
Laitteeseen tarttuminen ja laitteen
ohjaaminen
Pidä moottorilaitteen kahvoista kiinni
aina molemmin käsin.
Ota tukeva asento. Liikuta laitetta siten,
että leikkuuterät ovat aina vartalosta
poispäin.
Aina mallin mukaan laitetta voidaan
kantaa kantovyöllä, joka kannattaa koko
koneen painon.
Laitteet pyöreällä kahvalla
Oikea käsi asetetaan takakahvaan ja
vasen käsi varren käsikahvaan – koskee
myös vasenkätisiä henkilöitä. Pidä
kädensijoista tukevasti kiinni peukaloilla.
Kahvakumilla varustetut laitteet
Oikea käsi takakahvaan ja vasen käsi
rungon kahvakumiin – koskee myös
vasenkätisiä henkilöitä. Pidä
kädensijoista tukevasti kiinni peukaloilla.
Työskentelyn aikana
Uhkaavan vaaran ja hätätapauksen
yhteydessä sammuta heti moottori –
aseta yhdistelmäkytkin / pysäytyskytkin /
pysäytyspainike asentoon 0 tai STOP .
0000-GXX-1677-A0
Tätä moottorikäyttöistä
laitetta ei ole eristetty.
Pidä etäisyyttä virtaa johtaviin johtoihin –
sähköisku voi aiheuttaa
hengenvaaran!
5 m säteellä ei saa
olla muita henkilöitä – käynnissä
oleva leikkuuterä ja
alas putoavat leikkuujätteet –
loukkaantumisvaara!
Säilytä tämä etäisyys myös esineisiin
(ajoneuvoihin, ikkunoihin) –
esinevahinkojen vaara!
Varmista, että moottorin joutokäynti on
moitteetonta, jotteivät leikkuuterät pyöri
sen jälkeen, kun kaasuvipu on
vapautettu. Tarkasta joutokäynnin säätö
säännöllisesti ja korjaa tarvittaessa. Jos
leikkausterät liikkuvat tästä huolimatta
joutokäynnillä, anna kunnostus
edustajan tehtäväksi – katso
kombimoottorin käyttöohje.
Tarkkaile leikkuuteriä – älä leikkaa
0000-GXX-1678-A0
vesakkoa tai pusikkoa kohdista, joille et
pysty näkemään.
Ole erittäin varovainen leikatessasi
korkeita vesakkoja tai pusikkoja, sillä
joku saattaa oleskella näiden takana –
varmista asia aina etukäteen.
Vaihde kuumenee käytön aikana. Älä koske
vaihteiston koteloon –
palovammojen vaara!
Ole varovainen liukkaalla, märällä,
lumisella alustalla sekä rinteessä ja
epätasaisessa maastossa –
liukastumisvaara!
Poista työalueelta alas pudonneet
oksat, vesakot ja leikkuujätteet.
Kiinnitä huomiota esteisiin: puunkannot,
juuret – kompastumisvaara!
Varmista, että seisot aina tukevassa ja
turvallisessa asennossa.
Työskennellessäsi korkealla:
– Käytä aina nostolavaa
– Älä koskaan työskentele tikkaiden
varassa tai puussa seisoen
20
FH-KM
Loading...
