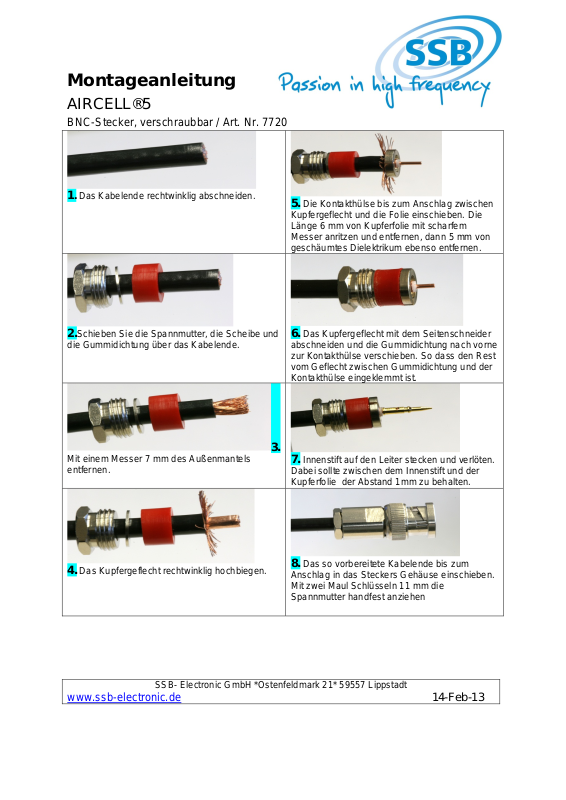

Montageanleitung
AIRCELL®5
BNC-Stecker, verschraubbar / Art. Nr. 7720
1. Das Kabelende rechtwinklig abschneiden.
2.Schieben Sie die Spannmutter, die Scheibe und
die Gummidichtung über das Kabelende.
3.
Mit einem Messer 7 mm des Außenmantels
entfernen.
5. Die Kontakthülse bis zum Anschlag zwischen
Kupfergeflecht und die Folie einschieben. Die
Länge 6 mm von Kupferfolie mit scharfem
Messer anritzen und entfernen, dann 5 mm von
geschäumtes Dielektrikum ebenso entfernen.
6. Das Kupfergeflecht mit dem Seitenschneider
abschneiden und die Gummidichtung nach vorne
zur Kontakthülse verschieben. So dass den Rest
vom Geflecht zwischen Gummidichtung und der
Kontakthülse eingeklemmt ist.
7. Innenstift auf den Leiter stecken und verlöten.
Dabei sollte zwischen dem Innenstift und der
Kupferfolie der Abstand 1mm zu behalten.
4. Das Kupfergeflecht rechtwinklig hochbiegen.
8. Das so vorbereitete Kabelende bis zum
Anschlag in das Steckers Gehäuse einschieben.
Mit zwei Maul Schlüsseln 11 mm die
Spannmutter handfest anziehen
SSB- Electronic GmbH *Ostenfeldmark 21* 59557 Lippstadt
www.ssb-electronic.de 14-Feb-13
