Smeg SE900, SE900-5, SE900X, SE900X-5 User Manual [de]

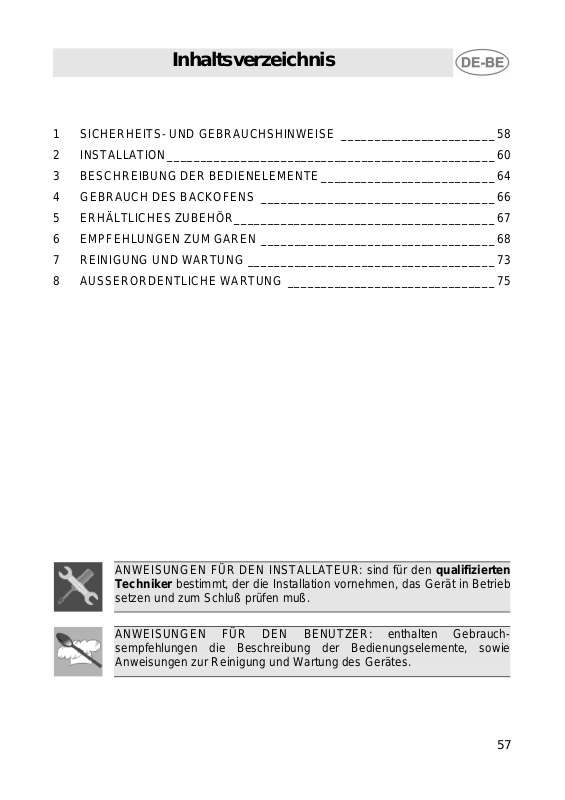

Inhaltsverzeichnis

SICHERHEITS- UND GEBRAUCHSHINWEISE _______________________58

2 INSTALLATION_________________________________________________60 3 BESCHREIBUNG DER BEDIENELEMENTE__________________________64 4 GEBRAUCH DES BACKOFENS ___________________________________66 5 ERHÄLTLICHES ZUBEHÖR_______________________________________67 6 EMPFEHLUNGEN ZUM GAREN ___________________________________68 7 REINIGUNG UND WARTUNG _____________________________________73 8 AUSSERORDENTLICHE WARTUNG _______________________________75

ANWEISUNGEN FÜR DEN INSTALLATEUR: sind für den qualifizierten Techniker bestimmt, der die Installation vornehmen, das Gerät in Betrie setzen und zum Schluß prüfen muß.

ANWEISUNGEN FÜR DEN BENUTZER: enthalten Gebrauch sempfehlungen die Beschreibung der Bedienungselemente, sowi Anweisungen zur Reinigung und Wartung des Gerätes.

1 SICHERHEITS- UND GEBRAUCHSHINWEISE

DIESE GEBRAUCHSANWEISUNG IST EIN FESTER BESTANDTEIL

DES GERÄTS UND MUß DESHALB FÜR DIE GANZE LEBENSDAUER DES GERÄTS SORGFÄLTIG UND AN EINEM SICHEREN ORT AUFBEWAHRT WERDEN. WIR EMPFEHLEN, DIE VORLIEGENDE GEBRAUCHSANWEISUNG UND ALLE DARIN ENTHALTENEN HINWEISE VOR DEM ERSTEN GEBRAUCH DES GERÄTS AUFMERKSAM DURCHZULESEN. DIE INSTALLATION MUß VON QUALIFIZIERTEN FACHLEUTEN UNTER EINHALTUNG DER GELTENDEN NORMEN VORGENOMMEN WERDEN. DIESES GERÄT IST FÜR DEN GEBRAUCH IN PRIVATHAUSHALTEN AUSGELEGT UND IST MIT DEN GELTENDEN NORMEN KONFORM. DAS GERÄT HAT FOLGENDE ZWECKBESTIMMUNG: KOCHEN UND ERWÄRMEN VON SPEISEN. JEDER ANDERE GEBRAUCH WIRD ALS UNSACHGEMÄSSER GEBRAUCH BETRACHTET.

DER HERSTELLER LEHNT JEGLICHE HAFTUNG FÜR UNSACHGEMÄßEN VERBRAUCH AB.

KEINE VERPACKUNGEN UNBEWACHT IN DER WOHNUNG

HERUMLIEGEN LASSEN. TRENNEN SIE DIE VERSCHIEDENEN MATERIALIEN UND LIEFERN SIE SIE DER NÄCHSTGELEGENEN SAMMELSTELLE ZUR SACHGEMÄSSEN ENTSORGUNG AB.

DER ERDANSCHLUß IST OBLIGATORISCH UND MUß NACH DEN

SICHERHEITSVORSCHRIFTEN FÜR ELEKTRISCHE ANLAGEN AUSGEFÜHRT SEIN.

WIRD DAS GERÄT MIT STECKER UND STECKDOSE AN DAS

STROMNETZ ANGESCHLOSSEN, MÜSSEN BEIDE GLEICHER ART SEIN UND GEMÄß DEN GELTENDEN VORSCHRIFTEN AN DAS ZULEITUNGSKABEL MONTIERT WERDEN. DEN STECKER NIE

DURCH ZIEHEN AM KABEL HERAUSZIEHEN.

DIE ÖFFNUNGEN, VENTILATIONS- ODER WÄRMEAUSLAßSCHLITZE

NIE VERSTOPFEN.

Einleitung

GLEICH NACH DER INSTALLATION IST EINE KURZE PRÜFUNG DES

GERÄTS NACH DEN NACHSTEHENDEN ANWEISUNGEN DURCHZUFÜHREN. FUNKTIONIERT DAS GERÄT NICHT ORDNUNGSGEMÄß, ZIEHEN SIE DEN NETZSTECKER UND RUFEN SIE DEN ZUSTÄNDIGEN KUNDENDIENST.

REPARIEREN SIE DAS GERÄT NIE SELBST.

NACH JEDEM GEBRAUCH DES OFENS KONTROLLIEREN, DAß DIE

SCHALTERGRIFFE AUF "NULL“ (AUSGESCHALTET) STEHEN.

Einleitung

NIE ENTFLAMMBARE GEGENSTÄNDE IN DEN BACKOFEN LEGEN:

FALLS ER UNBEABSICHTIGT EINGESCHALTET WIRD, KÖNNTE EIN BRAND AUSBRECHEN.

DAS TYPENSCHILD MIT DEN TECHNISCHEN DATEN, DER

SERIENNUMMER UND DER KENNZEICHNUNG IST GUT SICHTBAR AM RAHMEN DER BACKOFENTÜR ANGEBRACHT.

DIESES SCHILD DARF NIE ENTFERNT WERDEN.

DAS GERÄT IST FÜR DEN GEBRAUCH DURCH ERWACHSENE BESTIMMT.

ES MUß VERHINDERT WERDEN, DAß DER BACKOFEN VON UNBEAUFSICHTIGTEN KINDERN ALS SPIELZEUG BENUTZT WIRD.

LIEFERN SIE DAS ALTE GERÄT EINER SAMMELSTELLE ZUR

FACHGERECHTEN ENTSORGUNG AB.

Für Schäden an Personen und Sachen, die wegen Nichteinhaltung der

vorgenannten Anweisungen oder mutwilliger Änderung auch nur eines einzigen Bestandteils des Geräts entstehen, lehnt der Hersteller jegliche Haftung ab.

Anweisungen für den Installateur

Die Klemmleiste ist durch Abschrauben der Geräterückwand erreichbar.

2 INSTALLATION

2.1 Stromanschluß

Prüfen Sie, daß die Spannung und der Querschnitt der Zuleitung mit

den technischen Daten auf dem am Rahmen der Ofentür angebrachten Typenschild übereinstimmen. Dieses Schild darf nie entfernt werden.

Der erdanschluß ist obligatorisch und muß nach den

sicherheitsvorschriften für elektrische anlagen ausgeführt sein.

Wird der Ofen mit einer Steckverbin dung angeschlossen, muß geprüft

werden, daß Stecker und Steckdose vom gleichen Typ sind. Es sollten keine Reduzierstecker, Adapter oder Shunts verwendet werden, da diese Überhitzen oder brennen können.

Wird das Gerät fest angeschlossen, ist in der Zuleitung an einer gut

erreichbaren Stelle in Gerätenähe ein allpoliger Tren nschalter mit ein em Öffnungsabstand der Kontakte von mindestens 3 mm vorzusehen.

Wenn nötig die Brücken auf der Klemmleiste wie auf der Abbildung gezeigt ändern, dann die Leiter anschließen, wobei zu bea chten ist, daß der Erdungsleiter mindestens 20 mm länger ist. Das Zuleitungskabel mi t der Kabelschelle am Gerät befestigen.

Anweisungen für den Installateur

Betrieb mit 230V~: ein dreiphasiges Kabel des Typs H05RR-F / H05RN-F (Kabel 3x2.5mm2).

Betrieb mit 400V2N~: ein dreiphasige Kabel des Typs H05RR-F / H05RN-F (Kabel 4x2.5mm2).

Am Kabelende, das am Gerät befestigt wird,

Betrieb mit 400V3N~: ein dreiphasige Kabel des Typs H05RR-F / H05RN-F (Kabel 5x1.5mm2).

muß der Erdungsleiter (gelb-grün) mindestens 20 mm länger sein.

Für Schäden an Personen und Sachen, die wegen Nichteinhaltung der vorgenannten Anweisungen oder mutwilliger Änderung au ch nur eines einzigen Bestandteils des Geräts entstehen, lehnt der Hersteller

jegliche Haftung ab.

Anweisungen für den Installateur

2.2 Einbau des Ofens

Das Gerät ist für Einbaumöbel aus beliebigem Material geeignet, vorausgesetzt, daß dieses hitzebeständig ist. Die in den Abbildungen 1, 2, 3 angegebenen Masse einhalten. Wird der Ofen unter die Arbeitsplatte eingebaut, die in den Abbildungen 1-3 angegebenen Masse einhalten. Beim Einbau unter die Arbeitsplatte mit kombinierte n Kochmulden, muß ein Mindestabstand von 110 mm (siehe Abbildung 1) von der eventuellen Seitenwand eingehalten werden. Beim Einbau in einer Säule gelten die Masse der Abbildung 1-2, wobei zu beachten ist, daß das Möbel im oberen/hinteren Teil eine 80-90 mm tiefe Öffnung aufweisen muß. Die 4 Schrauben A im Innern des Rahmens anschrauben (Abb. 1). Für Installationen unter der Abdeckung versichern Sie sich, daß das Möbel im oberen/hinteren Teil eine ähnliche Öffnung wie in Abbildung 1 (Pos. B) gezeigt aufweist. Für den Einbau und die Befestigung der Kochmulde die entsprechende Bedienungsanleitung befolgen.
