LC-32WD1RU LC-37WD1RU LC-42WD1RU
ЦВЕТНОЙ ТЕЛЕВИЗОР С ЖИДКОКРИСТАЛЛИЧЕСКИМ ДИСПЛЕЕМ
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ИНФОРМАЦИЯ О СЕРТИФИКАЦИИ ПРОДУКЦИИ
Жидкокристаллические телевизоры марки “SHARP”
Модели: LC-32WD1RU, LC-37WD1RU
LC-42WD1RU
МЕ10 |
Сертифицированы |
|
||
|
|
Органом по сертификации |
||
|
|
бытовой электротехники |
||
|
|
ТЕСТБЭТ |
|
|
|
|
|
|
|
|
Модели: |
LC-32WD1RU |
|
По безопасности |
|
|
LC-37WD1RU |
|
- ГОСТ Р МЭК 60065-2002 |
|
|
LC-42WD1RU |
|
По ЭМС |
|
соответствуют требованиям |
|
- ГОСТ 22505-97, |
|
|
нормативных документов: |
|
- ГОСТ Р 51515-99, |
|
|
|
|
|
- ГОСТ Р 18198-89, |
|
|
|
|
- ГОСТ Р 51317.3.2-99, |
|
|
|
|
- ГОСТ Р 51317.3.3-99 |
|
|
|
|
|
© Copyright SHARP Corporation 2007. Все права защищены.
Воспроизведение, изменение или перевод текста без письменного разрешения владельца прав запрещены, за исключением случаев, предусмотренных в соответствующих разделах авторского права.
Сведения о торговых марках
Все торговые марки и копирайты, упоминаемые в настоящем руководстве, принадлежат соответствующим владельцам авторских прав.
Страна-изготовитель: Произведено в Польше Фирма-изготовитель: ШАРП Корпорейшн Юридический адрес изготовителя:
22-22 Нагайке-чо, Абено-ку, Осака 545-8522, Япония
В соответствии со Статьей 5 Закона Российской Федерации «О защите прав потребителей», а также Указa Правительства Российской Федерации №720 от 16 июня 1997 г. устанавливается срок службы данной модели – 7 лет с момента производства при условии использования в строгом соответствии с инструкцией по эксплуатации и применяемыми техническими стандартами.
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ РУССКИЙ
•Иллюстрациииснимкиэкрана, приводимыевданномруководстве, носятлишьпояснительныйхарактеримогутнесколько отличаться от фактических.
•Использованные в руководстве примеры основаны на модели LC-32WD1E.
•Заводской ПИН-код – “1234”
|
|
|
|
|
|
|
|
Данные значки в руководстве указывают на |
|
Только ТВ |
|
Tолько ТВ/AV |
|
Только TВ/ЦTВ/AV |
|
ТолькоAV |
|
Только ПК |
|
|
|
|
|
|
|
|
|
|
возможность их настройки только в данном режиме |
|
|
|
|
|
|
|
|
|
|
|
|
|
входного сигнала. |
||||||
ТолькоЦТВ |
|
|
|
||||||
Содержание
Уважаемый покупатель продукции Sharp! . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Важные мерыпо технике безопасности. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Товарные знаки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Комплектныепринадлежности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Краткое руководство пользователя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Настройка телевизора. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Обвязка кабелей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Вставка батареек в пульт дистанционного управления . . . . . . . . . . . . . . . . . . . 4
Использование пульта ДУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Об использовании пульта ДУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Телевизор: вид спереди. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Функции пульта ДУ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Использование мультиплексирования. . . . . . . . . . . . . . . . . . . . . . . 6
Телевизор: вид сзади и вид сбоку . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Включение телевизора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Режим ожидания и светодиод . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Другие светодиоды . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Автоматическая настройка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Автоматическая установка (ЦТВ). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Выбор канала . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Использование внешней аппаратуры. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Настройка источника входного сигнала. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Подключение аудио/видеоаппаратуры . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Подключение видеомагнитофона или DVD-плеера (воспроизведение) . . 9 Подключение видеомагнитофона (запись) . . . . . . . . . . . . . . . . . . . . . . . . 9 Подключение игровой приставки или видеокамеры . . . . . . . . . . . . . . . . . 9
Подключение DVD-плеера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Подключение декодера. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Подключение компьютера. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Операции с меню(главными) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Кнопки управления меню. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Пользование экранным дисплеем . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Стандартные операции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Управление меню: A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Управление меню: B . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Управление меню: C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Меню Картинка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Режим AV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Оптическая регулировка изображения (OPC) . . . . . . . . . . . . . . . . . . . . . 13

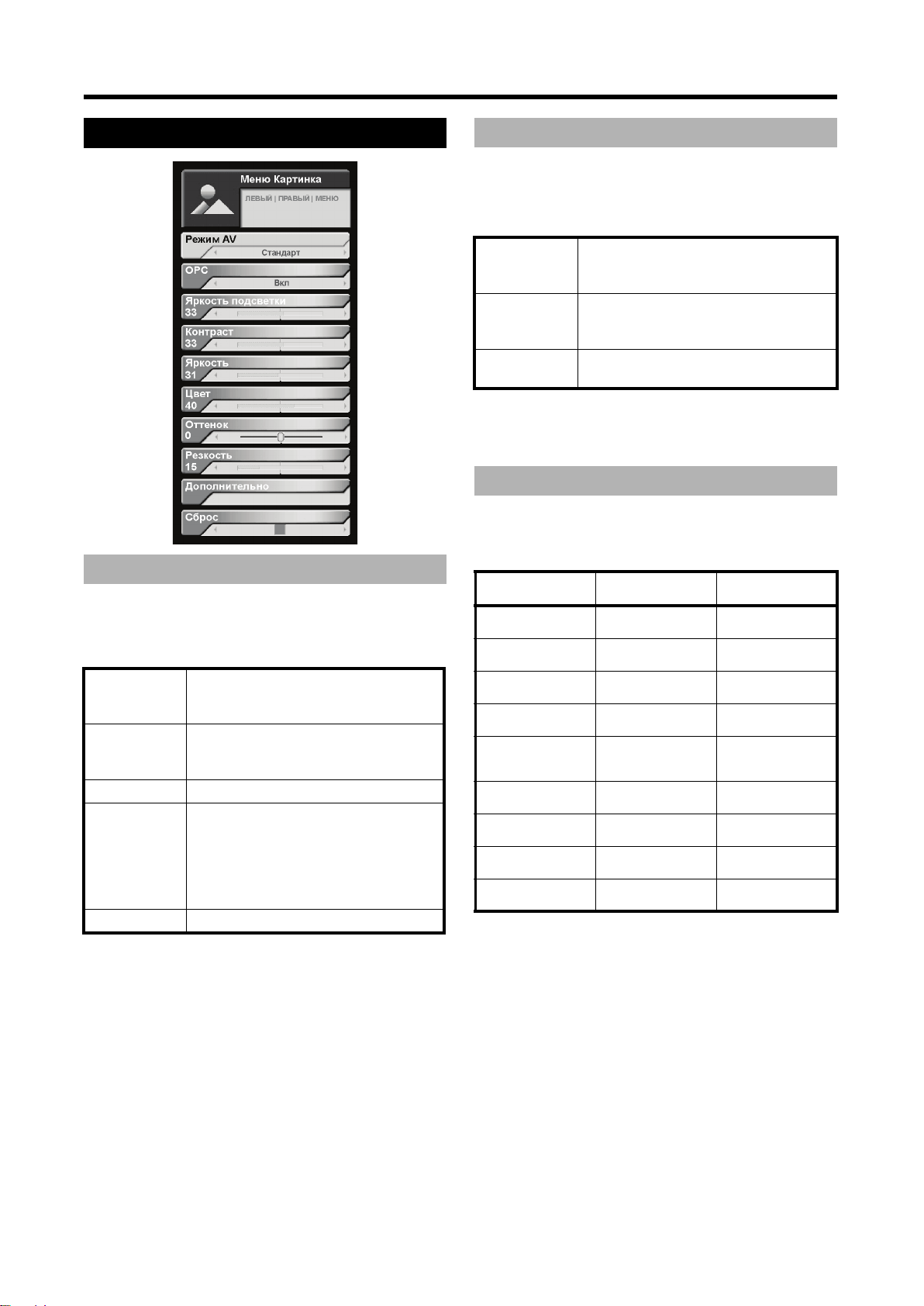

Настройки изображения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Дополнительно . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Цветовая температура. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Растяжение черного. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 3D-Y/C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Черно-белый . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Режим кинопленки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Компенсация дрожания изображения (MJC) . . . . . . . . . . . . . . . . . 14
Сброс . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Меню Аудио. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Режим AV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Общие настройки Аудио . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 SRS TruSurround . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Автоматическая громкость . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Сброс . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Меню Контроль питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Нет сигн. ВЫКЛ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Нет опер. ВЫКЛ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Управ. питанием . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

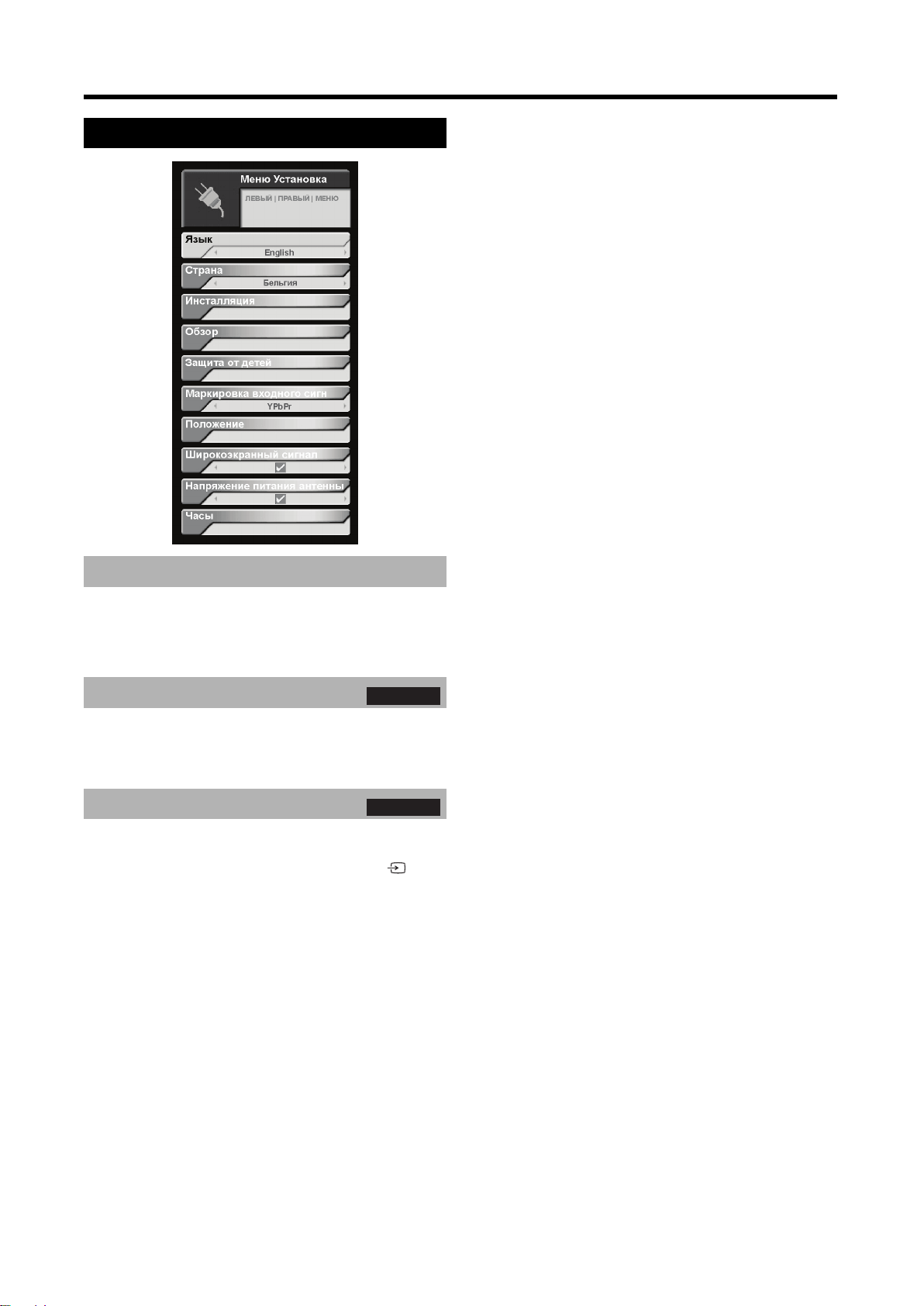

Меню Установка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Язык . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Страна. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Инсталляция. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Выбор программы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Назв. программы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Частота. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Пропустить. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Защита от детей. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Автоинсталляция . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Цветовой стандарт. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Звуковой стандарт . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Декодер . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Меню Обзор . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Защита от детей. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17 Точная Sync . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17 Маркировка входного сигн.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18 Положение. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18 WSS (Широкоэкранный сигнал) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18 Напряжение питания антенны . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18 Меню Часы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Меню Опция . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18 Выбор ввода. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18 Только звук. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18 Динамическое шумоподавл. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18 Цветовой стандарт. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18 Установка HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Полезные функции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19 Широкоэкранный режим . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19 Широкоэкранный режим . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19 Стоп-кадр изображений . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19 Пользование телетекстом. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Отображение времени . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20 Операции сменюЦТВ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 Пользование экранным дисплеем . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 Стандартные операции. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 Таймер . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 Новый Таймер . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22 Каналы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22 Избранное . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22 Редактирование. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Редактирование списка избранного . . . . . . . . . . . . . . . . . . . . . . . .22
Защита от детей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22 Поиск канала . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23 Автопоиск . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23 Ручной поиск. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23 Данные сигнала . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
Инсталляция. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23 Язык. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23 Часы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24 Защита от детей. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24 Сброс ресивера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24 Информация (версия ПО) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
Условный доступ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24 Полезные функции (ЦТВ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25 Об электронной программе передач (EPG) . . . . . . . . . . . . . . . . . . . . . . . . . . .25 Пользование EPG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

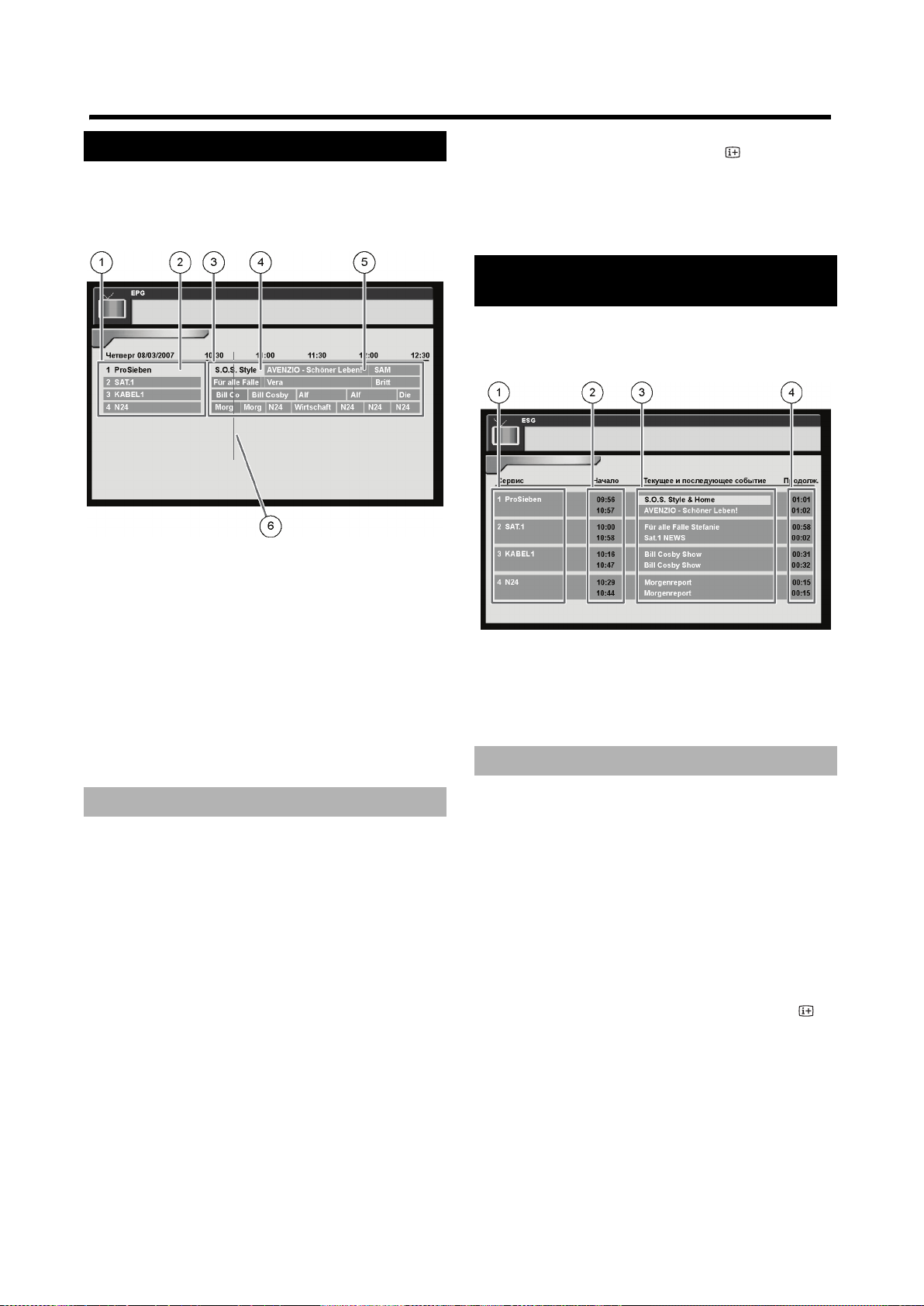

Об электронном справочнике сервисов (ESG) . . . . . . . . . . . . . . . . . . . . . . . . .25
Использование ESG. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25 О баннере сервиса . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26 Использование баннера сервиса. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Пользование списком цифровых программ . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Вывод на экран субтитров . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
О приложении MHEG5 (только для Великобритании). . . . . . . . . . . . . . . . . . . .26
Обновление ПО (автоматически) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27 Приложение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28 Неисправности и их устранение. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28 Дополнительные принадлежности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

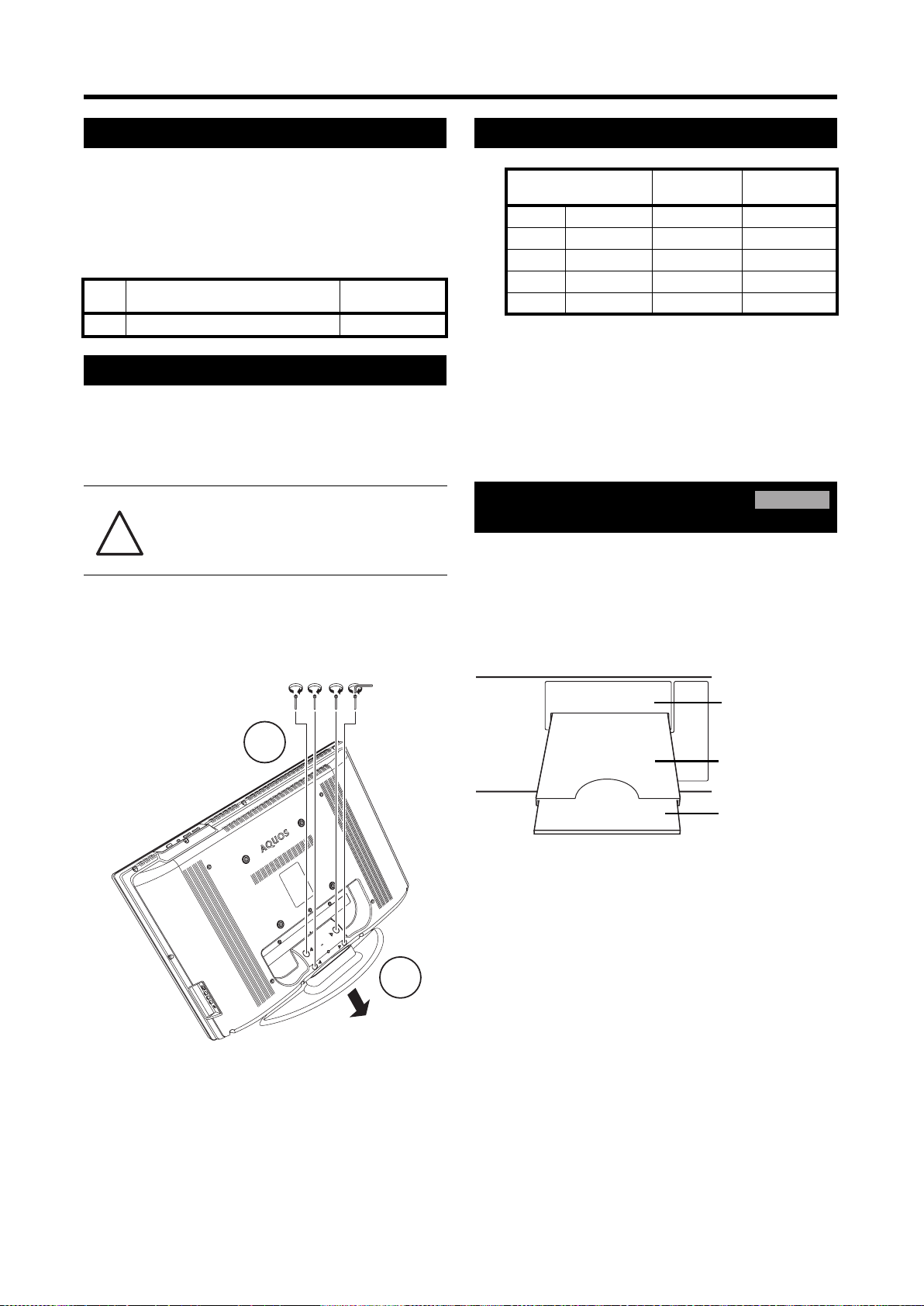

Демонтаж / установка стойки под телевизор . . . . . . . . . . . . . . . . . . . . . . . . . .29
Карта совместимости с ПК . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Вставка карты условного доступа (СА-карты). . . . . . . . . . . . . . . . . . . . . . . . . .29
Технические характеристики. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
Рейтинговая таблица для опции Защита от детей . . . . . . . . . . . . . . . . . . . . . .31
РУССКИЙ
<LANG>
<LANG>
<LANG>
<LANG>
<LANG>
<LANG>
1
Уважаемый покупатель продукции Sharp!
Благодарим вас за покупку данного телевизора с цветным жидкокристаллическим экраном SHARP. Для обеспечения безопасной и многолетнейисправнойработывашегопродуктапросьбавнимательноознакомитьсяс“Важныемерыпотехникебезопасности” прежде, чем приступать к его использованию.
Важные меры по технике безопасности
•Чистка – Прежде чем приступать к чистке данного продукта, выньте шнур питания из сетевой розетки.
Чисткупродукта выполняйте влажной тканью. Не применяйте жидкие или аэрозольные моющие средства.
• Водаивлага– Неподвергайтепродуктвоздействиюдождяиливлаги. Непользуйтесьпродуктомвблизиводы, например, ванны, раковины, кухонной мойки, раковины для стирки, бассейна, а также в сыром подвале.
•Не ставьте вазы и другие емкости с водой на этот продукт. Вода может пролиться на него и привести
квозгоранию или поражению электрическим током.
•Местоустановки– Неставьтепродуктнанеустойчивуютележку, стойку, треногуилистол. Этоможетвызвать падениепродуктаипривестиксерьезнымтравмам, атакжеповредитьпродукт. Используйтедляэтоготолько рекомендуемые изготовителем или входящие в комплект тележку, стойку, треногу или стол. При креплении
продукта к стене соблюдайте инструкции изготовителя. Пользуйтесь только теми крепежными приспособлениями, какие рекомендуются изготовителем.
• Перемещение продукта, установленного на тележку, необходимо выполнять с особой осторожностью. Резкиеостановки, чрезмерное усилие и неровный пол могут привести к падению продукта с тележки.
•Вентиляция– Вентиляционныеииныеотверстиявкорпусепредназначеныдлявентиляции. Незакрывайтеиинымобразомне блокируйте эти отверстия, так как недостаточная вентиляция может привести к перегреву и/или сократить срок эксплуатации продукта. Не ставьте продукт на кровать, диван, коврик или иную подобную поверхность, так как они могут заблокировать вентиляционныеотверстия. Данныйпродуктнепредназначендлявстраиваниявмебель; неставьтепродуктвзакрытоеместо, такоекаккнижныйшкафилиполка, еслитамнеобеспеченадостаточнаявентиляцияилиэтонепредусмотреноинструкциями изготовителя.
•Панель ЖКД в данном продукте выполнена из стекла. Следовательно, она может лопнуть, если продукт упадет на пол или ударится обо что-то. Если панель ЖКД разобьется, следите за тем, чтобы не пораниться осколками стекла.
•Источникитепла– Неустанавливайтепродуктвблизиисточниковтепла, например, батарейотопления, нагревателей, печейи прочих вырабатывающих тепло продуктов (включая усилители).
• Чтобы предотвратить возгорание, не ставьте свечи или иные источники открытого огня вблизи телевизора.
• Во избежание возгорания или электрического удара не помещайте шнур питания под телевизор или другие тяжелые предметы.
•Не удерживайте долго изображение в режиме стоп-кадра, так как это может оставить остаточное
изображение на экране.
•Если подключен сетевой штепсель, энергия потребляется постоянно.
Панель ЖКД – высокотехнологичный продукт, обеспечивающий точную передачу деталей изображения.
Благодаря очень большому количеству пикселей иногда на экране может появляться несколько неактивных пикселей в виде неподвижныхточекчерного, белого, синего, зеленогоиликрасногоцветов. Этонаходитсяврамкахдопустимыхтребованийинеявляется неисправностью.
Меры предосторожности при переноске телевизора
Переноску телевизора всегда должны выполнять двое человек, каждый должен держаться обеими руками. Будьте осторожны, неоказывайте давления на дисплей.
Товарные знаки
HDMI, логотип HDMI, а также High-Definition Multimedia Interface являются товарными знаками или зарегистрированными товарными знаками компании HDMI Licensing LLC.
TruSurround, SRS и символ являются товарными знаками SRS Labs, Inc. TruSurround technology является зарегистрированной торговой компанией по лицензии от SRS Labs, Inc.
Логотип “HD ready” является товарным знаком EICTA.
Логотип DVB является зарегистрированным товарным знаком Digital Video Broadcasting – DVB – Project.
2
Краткое руководство пользователя
Комплектные принадлежности
Пульт ДУ (х1) |
Батарейки (х2) |
Кабельный зажим (х1) |
|
|
AA |
|
|
Шнурпитания(х1 илих2) |
|
||
(для Европы, кроме |
(для Великобритании |
Натяжитель кабеля (х1) |
|
Великобритании и Ирландии) |
иИрландии) |
||
|
|||
Шнур питания с 3 контактами британского стандарта входит в
комплект моделей LC-32WD1E, LC-37WD1E, LC-42WD1E
Страница 3 • Руководство по эксплуатации (данная публикация)
Краткое руководство пользователя
Настройка телевизора
1
2
3 |
(Для Европы, кроме |
|
|
Великобритании |
|
|
и Ирландии) |
|
Разместите телевизор рядом с |
|
|
розеткой переменного тока, разъем |
(Для Великобритани |
|
электропитания должен находиться |
||
и Ирландии) |
||
в пределах досягаемости. |
||
|
Шнур переменного тока
1 Для приема аналогового или цифрового наземного ТВ-вещания подключите кабель антенны (из гнезда кабельного ТВ или
комнатной/воздушнойантенны) кантенномувходунаобратнойпанелителевизора. Еслиприемхороший, можнотакжеиспользовать и комнатную антенну. При использовании активной антенны необходимо также настроить и напряжение питания (5В). (См. на стр. 18.)
2
3
Подключите шнур питания к гнезду питания на обратной панели телевизора. Вставьте вилку шнура питания в сетевую розетку.
ВНИМАНИЕ! ЗА БЕЗОПАСНУЮУСТАНОВКУ ТЕЛЕВИЗОPА НЕСЕТ ОТВЕТСТВЕННОСТЬ УСТАНОВЩИК. В СЛУЧАЕ
!ИСПОЛЬЗОВАНИЯ ДОПОЛНИТЕЛЬНЫХ ПРИНАДЛЕЖНОСТЕЙ, ВХОДЯЩИХ В КОМПЛЕКТ ДАННОГО ТЕЛЕВИЗОPА (ТАКИХ КАК НАПОЛЬНАЯ СТОЙКА ИЛИ КОНСОЛЬ ДЛЯ НАСТЕННОГО КРЕПЛЕНИЯ), СЛЕДУЙТЕУКАЗАНИЯМ ИЗГОТОВИТЕЛЯ И PУКОВОДСТВА ПО УСТАНОВКЕ.
3
Краткое руководство пользователя
Настенная установка телевизора
•Данный телевизор можно крепить к стене только при помощи специальной консоли, которую можно приобрести у SHARP. (См. настр. 29.) Использованиедругихконсолейможетпривестикнеустойчивойустановкеистатьпричинойсерьезныхтравм.
•О возможности использования иных консолей для крепления телевизора к стене можно узнать у квалифицированных специалистов по обслуживанию.
•Установка телевизора на консоли, прикрепленной к стене, требует специального умения и должна выполняться квалифицированнымперсоналомпообслуживанию. Пользователинедолжныпытатьсявыполнитьэтуработусамостоятельно. SHARP не несет ответственности за неправильную установку или установку, приведшую к несчастному случаю или травме.
Обвязка кабелей
Вставка батареек в пульт дистанционного управления
Прежде чем пользоваться пультом дистанционного управления, вставьте в него две комплектные батарейки размера АА. Послетого, как батарейки "сядут", замените их.
1
2
3
Удерживая язычок крышки батарейного отсека, потяните за крышку в направлении стрелки.
Вставьте две батарейки размера АА.
Вставьте батарейки полюсами (+ и -) так, как показано в батарейном отсеке.
Вставьтеменьшийязычоккрышкибатарейногоотсекавотверстие(1) пультаинажмитенакрышку, чтобы раздался щелчок и она установилась на место (2).
ОСТОРОЖНО: |
1 |
|
Неправильное использование батареек может привести к химической утечке или взрыву. |
2 |
|
Строгоследуйте приведенным ниже инструкциям. |
||
• |
Не смешивайте батарейки разных типов. У батареек разных типов разные характеристики. |
|
• |
Не используйте старые батарейки вместе с новыми. Смешивание старых и новых батареек |
|
|
может сократить срок службы новых батареек или вызвать химическую утечку старых. |
|
•Вынимайте батарейки сразу после их истощения. Химические вещества, вытекшие из батареек, могут вызывать сыпь. При обнаружении утечки химических веществ протрите насухо это место тканью.
•Батарейки, входящие в комплект данного продукта, могут иметь меньший ожидаемый срок службы по причине условий хранения.
•Если пульт дистанционного управления не будет использоваться в течение длительного времени, выньте из него батарейки.
•Утилизируйтебатарейкивсоответствиисместнымиэкологическимитребованиями. Невыбрасывайтеихвобычныймусорный контейнер.
4
Краткое руководство пользователя
Использование пульта ДУ
Для использования пульта ДУ наведите его датчик на переднюю панель телевизора.
5 m
30
30
Об использовании пульта ДУ
•Не подвергайте пульт ДУ ударам.
• Не подвергайте пульт ДУ воздействию высокой влажности или жидкостей.
• Не подвергайте пульт ДУ воздействию прямых солнечных лучей. Нагрев может привести кдеформации пульта ДУ.
• Если между пультом ДУ и датчиком телевизора будут предметы, это может помешать нормальной работе.
• Если датчик дистанционного управления телевизора будет находиться под прямыми солнечными лучами или в сильном освещении, пульт ДУ не будет работать должным образом. Вэтомслучаесменитеосвещение, уголпадениясолнечныхлучейнателевизорилиприблизьте пульт ДУ к телевизору.
Телевизор: вид спереди
Информация о значениях светодиодов приведена на на стр. 7.
Датчик дистанционного управления |
|
|
|
|
|
|
|
|
Светодиод ОРС |
|
|
|
|
|
|
|
|||||
Датчик ОРС |
|
|
|
|
|
|
|
Светодиод режима бездействия |
||
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
Светодиодный индикатор режима |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ожидания/вкл. Индикатор пульта ДУ |
5
Краткое руководство пользователя
Функции пульта ДУ
1
(Ожидание/вкл.)
Переключение телевизора между включенным режимом и режимом ожидания (См. на стр. 7.)
2AV MODE
Выбирает внесенную в память настройку аудио/видео (в режиме AV) (См. на стр. 13.)
3OPC
Вкл./откл. режима оптической регулировки изображения (ОРС). (См. на стр. 13.)
40–9
TВ/ЦТВ: Выбор каналов напрямую. Телетекст: выбор страницы.
5
(Обратный кадр)
Возврат к предыдущему каналу или входу AV.
6
(ШИРОКОФОРМАТНЫЙ РЕЖИМ)
Выборширокоформатногорежима. (См. на стр. 19.)
7
(Звуковой режим)
См. “Использованиемультиплексирования” на стр. 6.
8EPG
ЦТВ: Выводит на экран окно электронной программы передач. (См. на стр. 25.)
9ESG
ЦТВ: Выводит на экран окно электронного справочника сервисов. (См. на стр. 25.)
10
(Телетекст)
ТВ: Выбор режима телетекста. (См. на стр. 20.)
ЦТВ: ВыборрежимателетекстаилиMHEG5 (если есть). Если есть и то, и другое, нажмите MHEG5. Для входа в режим телетекста удерживайте в течение 1-2 секунд. (См. на стр. 20 и 26.)
11S/T/W/X (Курсор)
Выбор элемента на экране.
12END
Нажмите для выхода из окна меню наэкране.
13
(Отображение скрытого телетекста)
Отобразить/спрятать информацию скрытого телетекста. (См. на стр. 19.)
14
(Стоп-кадр/удержание)
ТВ/ЦТВ/Внешний: Фиксирует изображение на экране.
Телетекст: Прекращение автоматического обновления страниц телетекста или выход из режима удержания. (См.на стр. 19.)
15TruSurround
Вкл./откл. SRS TruSurround® (См. на стр. 15.)
16RADIO
ЦТВ: Переключение между режимами РАДИО и ЦТВ.
17
(Отключение звука)
Вкл./откл. звука.
18DTV
Переключение между режимами аналогового и цифрового телевидения.
19(+ / -) (Громкость)
Увеличение или уменьшение громкости.
20P (
)
ТВ/ЦТВ: Выбор канала.
Внешний: Переключениенавходнойрежим ТВ или ЦТВ.
Телетекст: Переход к следующей или предыдущей странице.
21
(Источник входного сигнала)
Выбористочникавходногосигнала. (См. на стр. 9.)
22SLEEP
Установка периода, в течение которого телевизор будет оставаться включенным перед автоматическим отключением.
(Сшагом 30 минут до максимум 2 часов 30 минут.)
23
(Экранная информация)
ТВ: Отображение информации о канале. (См. на стр. 20.)
ЦТВ: Отображение баннера сервиса. (См. на стр. 26.)
24DTV MENU
ЦТВ: Выведение на экран экранных меню режима ЦТВ. (См. на стр. 21.)
25MENU
Выведение на экран экранных меню основного телережима. (См. на стр. 11.)
26OK
Выбор элемента в экранном меню. Выведение на экран списка программ (кроме входного сигнала внешнего источника).
27RETURN
Возврат к предыдущему меню.
28
(Подстраница)
Выведение текущего времени. Телетекст: Выведение или скрывание подстраниц.
(См. на стр. 19.)
29
(Субтитры для телетекста)
ТВ/Внешний: Вкл./откл. субтитров телетекста.
ЦТВ: Выведение/скрывание выбранных субтитров.
30Цветные кнопки (Красная/Зеленая/ Желтая/Синяя)
Телетекст: Выборгруппыилиблокастраниц в цветных скобках внизу экрана путем нажатия соответствующей цветной кнопки на пульте ДУ.
ЦТВ: При пользовании экранным меню назначенные действия выводятся внизу экрана.
Использование
мультиплексирования
Режим ЦТВ – Нажмите
, чтобы изменить язык.
Режим аналогового ТВ – При каждом нажатии
режим переключается, какпоказано в следующей таблице.
Сиг-нал Выбираемый элемент
Moнo
Moнo Moнo
Выбор телепередач А2
Moнo Moнo
Стерео Стерео, Моно
Двой- |
Канал А (I), Канал В (II), |
ной |
Канал АВ (I+II) |
Выбор телепередач NICAM TV
Моно NICAM Моно
Стерео NICAM Стерео, FM/AM* Моно
ДвойNICAM Канал A (I), ной NICAM Канал B (II),
NICAM Канал AB (I+II), FM/AM Моно*
* В зависимости от страны либо AM, либо FM моно.
6
Краткое руководство пользователя
Телевизор: вид сзади и вид сбоку
P ( / ) |
|
(Кнопка входа) |
(Кнопки программы [канала]) |
|
|
(- / + ) (Кнопки громкости) |
|
(Кнопка Режим ожидания/Вкл.) |
|
|
|
|
|
|
EXT 3 Подключения
Вход S-Video (Y/C)
Комбинированный вход (CVBS) Аудиовход – левый Аудиовход – правый Наушники (аудиовыход)
Подключения S-Video (Y/C) и комбинированного входа (CVBS) нельзя использовать одновременно.
Вход |
Вход антенны |
|
EXT 4 |
|
|
EXT 6 (Вход HDMI, стереовход |
||||
пер.тока |
|
(Компонентный вход) |
||||||||
|
|
(DVB-T 5В=/80 мA) |
|
|
|
для подключений DVI-HDMI) |
||||
|
|
|
|
|
||||||
|
|
Стандартное |
|
|
|
|
|
|
|
|
|
|
интерфейсное |
|
EXT 2 |
|
Аудиовыход |
|
|||
|
|
гнездо |
|
(Вход/выход SCART) |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
Сервис (D-Sub 9) |
EXT 1* |
EXT 5 (Вход VGA / стерео) |
EXT 7 |
|
(Вход/выход SCART) |
|
(Вход HDMI) |
*EXT 1 обеспечивает выход тюнера. Используйте EXT 1 для подключения декодера или аудиовизуального оборудования, используемого для записи (кроме видеомагнитофона).
Включение телевизора
Чтобы включить телевизор, нажмите на пульте ДУ или телевизоре.
ПРИМЕЧАНИЕ:
•Если телевизор не будет использоваться в течение длительного времени, выньтешнурпитанияизсетевой розетки, чтобы отключить питание переменного тока.
Режим ожидания и светодиод
Когда телевизор включен, нажмите
на пульте ДУ.
•Это переведет телевизор в режим ожидания. Изображение на экране телевизора исчезнет,
аиндикатор на телевизоре сменит цвет сзеленогона красный. (См. на стр. 5.)
•В режиме ожидания телевизор потребляет минимальное количество электроэнергии. Чтобыполностью отключить питание телевизора, выньте шнур питания из сетевой розетки.
•Различают активный и пассивный режимы ожидания.
7
Краткое руководство пользователя
•Телевизор входит в активный режим ожидания, когдаработаетцифровойтюнер. (Этонеобходимо для работы таких функций, как таймер.)
•Телевизор входит в пассивный режим ожидания, когда цифровой тюнер отключен.
•Когда телевизор находится в активном режиме ожидания, онпотребляетбольшеэлектроэнергии, чем в пассивном режиме ожидания. Специальная информация о потребляемой мощности приведена на “Технические характеристики” на стр. 30.
•Если вы хотите снизить потребление мощности доминимального, не пользуйтесь функциями, требующими включения цифрового приемника врежиме ожидания.
Светодиод режима ожидания/включения имеет следующие состояния:
Off |
Питание откл. Отсутствует питание |
|
телевизора. (Телевизор не подключен |
|
ксетевой розетке.) |
Зеленый |
Телевизор включен. |
|
|
Красный |
Телевизор находится в режиме ожидания. |
Другие светодиоды
Расположение светодиодов приведено на на стр. 5. Индикатор авт. отключения имеет следующие состояния:
Off |
Таймеравт. отключенияустановленна"Откл." |
|
|
Красный |
Таймеравт. отключенияустановленврежим |
|
"Вкл." |
Светодиод OPC имеет следующие состояния: |
|
|
|
Off |
Режим ОРС установлен на "Выкл." |
|
|
Зеленый |
Режим ОРС установлен на "Вкл.". |
Автоматическая настройка
При первом включении телевизора функция Аuto Install включается автоматически. Функция автоматической настройки дает возможность установить язык экранных меню, страну или регион, а также выполнять поиск каналов.
ПРИМЕЧАНИЕ:
•Функция автоматической настройки появится только один раз и только при первом включении телевизора. Однакоэтипараметрыможноизменить влюбое время (см.“Меню Установка” на стр. 16).
•Чтобы выйти из автоматический настройки в любой момент, нажмите END
•Чтобытелевизормогнайтиканалы(этап3), необходимо подключить аналоговый кабель антенны к телевизору. (См. на стр. 3.)
1Нажатием S/T выберите Language (Язык), а затем нажмите W/X, чтобывыбрать желаемый язык.
2Нажатием S/T выберите Country (Страна), а затем нажмите W/X, чтобы выбрать страну или регион.
3Чтобы выполнить поиск имеющихся аналоговых каналов,
нажмите S/T, выбрав Installation (Установка), после чего нажмите W/X или OK.
Начнется автопоиск. Телевизор выполняет частотное сканирование для обнаружения транслируемых в сети каналов. Во время частотного сканирования не исключена возможность обнаружения телеканала с функцией ACI (автоматической установки канала).
ИнформацияфункцииACI основананателетекстныхданных от источника сигнала с характеристиками телеканалов (включая логотипы каналов и их номера), доступных в сети.
4В случае обнаружения данных ACI они будут выведены
наэкран. Нажмите S/T для выбора нужного региона, послечего нажмите MENU.
5Автоматическая установка завершится и можно будет смотреть аналоговый телеканал.
Автоматическая установка (ЦТВ)
Цифровое ТВ или цифровая видеотрансляция (DVB) представляет собой трансляционную схему. При DVB обычно предоставляется больше станция, обеспечивается более четкая картинка и выводятся на экран другие сервисы. Также DVB дает много новых функций и услуг, включая субтитры и несколько звуковых дорожек.
Чтобы иметь возможность смотреть передачи ЦТВ, выполните следующую процедуру для просмотра всех услуг, предоставляемых в вашем регионе.
ПРИМЕЧАНИЕ:
•НикакимифункциямиЦТВвыпользоватьсянесможете до тех пор, пока не завершится автоинсталляция.
•Чтобы завершить этот этап, необходимо правильно подключить антенный кабель к телевизору. (См. на стр. 3.)
1На пульте ДУ нажмите DTV.
•Появится окно автоинсталляции ЦТВ.
2Нажмите W/X для выбора нужной страны или региона.
НажмитеOK. Начнетсяавтопоискпоспискупредварительно заданных частот каналов для данной страны или региона. Автоматическая установка завершится и можно будет смотреть ЦТВ.
Выбор канала
1На пульте ДУ нажмите DTV, чтобы выбрать режим аналогового или цифрового ТВ.
•В зависимости от вашего выбора необходимо надлежащим образом подключить кабель соответственно аналоговой или цифровой антенны. См. на стр. 3.
2МожнопереключатьканалыспомощьюкнопокP (
). Для вывода на экран списка программ нажмите OK. Иливведите номер канала при помощи кнопок 0–9.
3При выборе ЦТВ можно использовать электронную
программу передач или электронный справочник сервисов. (См. на стр. 25.)
8
Использование внешней аппаратуры
Настройка источника входного сигнала
Для приема аудиоили видеосигнала от внешнего источника установитеисточниквходногосигналаприпомощи
напульте ДУ или телевизоре.
Подключение аудио/видеоаппаратуры
Способ подключения вашего телевизора зависит от типа аппаратуры, какую вы хотите подключить, имеющихся разъемов на аппаратуре (и телевизоре), а также качества сигнала, которыйвы хотите принимать.
Разъемы входа и выхода размещены на тыльной и боковой панелях телевизора. Более подробная информация приведена на ”“Телевизор: вид сзади и вид сбоку” на стр. 7”.
ПРИМЕЧАНИЕ:
•На нижеследующих схемах показана стандартная последовательность действий при подключении. Дляполучения наилучших результатов пользуйтесь самыми качественными соединителями.
•Кабели, отмеченные знаком *, можно приобрести врозничной торговле.
Подключение видеомагнитофона или DVDплеера (воспроизведение)
Подключайте видеомагнитофон, DVD-плеер и другую аудио/видеоаппаратуру, используемую для воспроизведения, кразъемам ЕХТ1 или ЕХТ2.
Кабель SCART*
Видеомагнитофон
ПРИМЕЧАНИЕ:
•Для оптимального воспроизведения настройте тип входного сигнала на тип принимаемого сигнала. См. “Выбор ввода” на стр. 18.
•При подключении записывающей аппаратуры необходимо использовать ЕХТ1.
Подключение видеомагнитофона (запись)
Подключайтевидеомагнитофонилиинуюаудио/видеоаппаратуру, используемую для записи, к разъему ЕХТ1.
Кабель SCART*
Видеомагнитофон
ПРИМЕЧАНИЕ:
•Для оптимального воспроизведения настройте типвходного сигнала на тип принимаемого сигнала. См. “Выбор ввода” на стр. 18.
Подключение игровой приставки или видеокамеры
Подключите игровую приставку, видеокамеру или иное аналогичное устройство к любому подходящему разъему телевизора. Однако для удобства мырекомендуемиспользовать разъем ЕХТ3 на боковой панели.
Кабель S-video*
или
L-AUDIO-R |
S-VIDEO |
VIDEO |
|
AV OUTPUT |
Комбиниро- |
|
|
ванный |
|
|
видеокабель* |
Игровая Видеокамера приставка
ПРИМЕЧАНИЕ:
•ПодключенияS-Video (Y/C) икомбинированное(CVBS) нельзя использовать одновременно.
•Для оптимального воспроизведения настройте типвходного сигнала на тип принимаемого сигнала. См. на стр. 18.
Подключение DVD-плеера
Для подключения DVD-плеера или аналогичной аппаратуры используйте разъемы ЕХТ3 (боковая панель), ЕХТ4, ЕХТ6 илиЕХТ7.
Пример 1: EXT3 (боковая панель)
Аудиокабель*
Кабель S-video*
или
L-AUDIO-R |
S-VIDEO |
VIDEO |
|
AV OUTPUT |
Комбиниро- |
|
|
ванный |
|
|
видеокабель* |
Проигрыватель DVD
ПРИМЕЧАНИЕ:
•ПодключенияS-Video (Y/C) икомбинированное(CVBS) нельзя использовать одновременно.
9
Loading...
