Benutzerhandbuch
Secura®, Quintix®, Practum
Laborwaagen
®
98648-019-42
Page 2
Inhalt
Inhalt
Inhalt ....................................... 2
Benutzerhinweise .............................. 3
Sicherheitshinweise ............................ 4
Bestimmungsgemäße Verwendung ................. 5
Inbetriebnahme ............................... 7
Auspacken und Lieferumfang ..................... 7
Waage montieren .............................. 8
Standort wählen ............................... 10
Stromanschluss ................................ 11
Anwärmzeit ................................... 12
Nivellieren .................................... 13

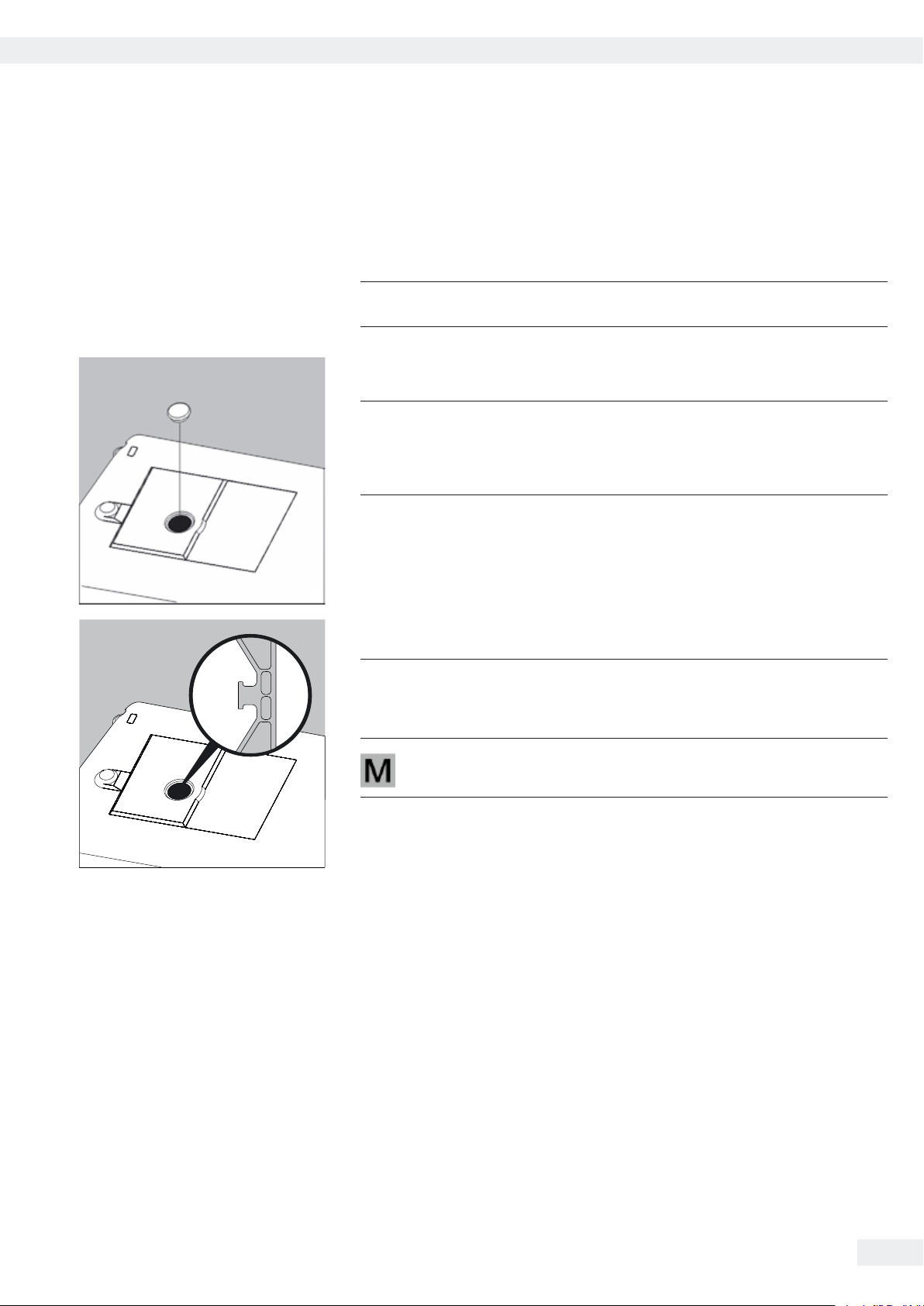

Unterflurwägung ............................... 15
Diebstahlsicherung ............................. 16
Waage transportieren .......................... 17
Waage bedienen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Waage einschalten .............................. 18
Sprache einstellen .............................. 19
Das Bedienkonzept ............................. 20
Wägen ...................................... 34
Umschalten der Gewichtseinheit ................... 35
SQmin Minimaleinwaage (nur Secura
Individuelle Kennzeichnung (nur Secura®) ............ 38
Mischen (nur Secura® und Quintix®) ................. 39
Statistik (nur Secura® und Quintix®) ................. 42
Komponenten summieren (nur Secura® und Quintix®) .... 45
Dichte ....................................... 48
Prozent ...................................... 52
Umrechnen ................................... 55
Unruhewägen ................................. 57
Kontrollieren .................................. 59
Höchstwert ................................... 61
Zählen ...................................... 63
Waage kalibrieren und justieren .................. 66
ISO/GLP-Protokoll ............................. 70
USB-Schnittstelle .............................. 72
Kommunikation mit Peripheriegeräten ............... 72
PC-Direktübertragung ........................... 73
Verbindung mit Sartorius Labordrucker YDP30, YDP40 ... 77
Verbindung für RS232 Konfiguration ................ 77
®
) ............... 37
Systemeinstellungen (Menü) ..................... 24
Statusmeldungen .............................. 83
Versand der Waage ............................ 85
Pflege und Wartung ............................ 88
Waage reinigen ................................ 88
Entsorgung ................................... 93
Technische Daten .............................. 94
Allgemeine Daten .............................. 94
Modellspezifische Daten ......................... 95
Zubehör ..................................... 99
Gerätemaße .................................. 100
EG-Konformitätserklärung
zur elektromagnetischen Verträglichkeit ............. 104
EG-Bauartzulassung ........................... 105
Schilder und Marken ........................... 106
2
Benutzer-Handbuch Secura, Quintix, Practum
Page 3
Benutzerhinweise
Warnzeichen / Gefahrensymbole
Warn- und Gefahrensymbole in dieser Anleitung:
Explosionsgefahr
1
Körperschaden oder Tod als Folge
Gefahr durch Stromschlag
2
3
Körperschaden oder Tod als Folge
Warnung vor einem möglichen Körperschaden, Gesundheitsrisiko oder Gefahr
von Sachschäden
Zeichenerklärung
Folgende Symbole und Zeichen werden in dieser Anleitung verwendet:
Benutzerhinweise
Hinweis für nützliche Informationen und Tipps
h
Hinweise für den eichpflichtigen Verkehr
Hinweis für die Bedienung des Gerätes
Wenn einzelne Schaltflächen gezeigt werden, sollen Sie diese antippen.
Folgende Symbole werden in dieser Anleitung verwendet:
t steht vor einer Handlungsanweisung
y beschreibt, was nach einer ausgeführten Handlung geschieht
Handlungen in einer bestimmten Reihenfolge ausführen:
1. Erste Handlung
2. Zweite Handlung
3. …
– steht vor einem Aufzählungspunkt
Konventionen für dieses Benutzer-Handbuch:
– Die Abbildungen in dieser Anleitung basieren auf „Standard“-Waagen.
Bei den geeichten Waagen können einige Anzeigedarstellungen und
Protokolle von den Abbildungen etwas abweichen. Wo dies für den Betrieb
von Bedeutung ist, werden die Unterschiede im Text erläutert.
Anwendungsberatung / Technischer Support
Adressen zur Anwendungsberatung und zum technischen Support finden Sie
auf der Website unter: http://www.sartorius.com
Benutzer-Handbuch Secura, Quintix, Practum
3
Page 4
Sicherheitshinweise
Sicherheitshinweise
Sicherheit
– Die Waage entspricht den EU-Richtlinien und Normen für elektrische Sicherheit
und elektromagnetische Verträglichkeit*. Ein unsachgemäßer Gebrauch kann
jedoch zu Schäden an Personen und Sachen führen. Bei unsachgemäßer
Verwendung oder Betrieb der Waage entfällt die Gewährleistung.
– Das Personal muss diese Anleitung inklusiv der Sicherheitshinweise gelesen und
verstanden haben.
– Bei Verwendung in Anlagen und Umgebungsbedingungen mit erhöhten
Sicherheits anforderungen die Auflagen und Bestimmungen Ihres Landes
beachten.
– Die Einrichtungen und die Waage immer frei zugänglich halten.
Bei unsachgemäßer Installation oder Betrieb der Waage entfällt die
Gewährleistung.
* = siehe Kapitel »Technische Daten«
Explosionsgefahr!
1
2
2
2
2
IP-Schutz der Waage und des Netzgerätes beachten! Eindringen von Flüssigkeiten
Die Waage nicht in explosionsgefährdeten Bereichen ein set zen.
Der auf dem Netzgerät auf ge druck te Spannungswert muss mit der lokalen Netz-
spannung übereinstimmen.
Installation
Die Waage nur betreiben, wenn dessen Gehäuse und das Netzgerät einschließlich
aller Anschlüsse unbeschädigt sind. Beschädigtes Gerät sofort durch Ziehen des
Netzgerätes spannungslos schalten.
Die Waage und dessen Netzgerät sowie das von Sartorius gelieferte Zubehör nicht
extremen Temperaturen, aggressiven chemischen Dämpfen, Feuchtigkeit, Stößen,
Vibrationen und starken elektromagnetischen Feldern aussetzen.
Einsatzbedingungen gemäß den Technischen Daten einhalten!
Installationshinweis:
Modifikationen der Geräte sowie der Anschluss von nicht von Sartorius gelieferten
Kabeln oder Geräten unterliegen der alleinigen Verantwortung des Betreibers!
Sartorius stellt auf Anfrage Angaben zur Betriebsqualität zur Verfügung.
Nur Zubehör von Sartorius verwenden!
verhindern.
Vor Reinigen des Netzgerätes oder der Waage: Netzgerät aus der Steckdose ziehen.
2
Die Waage darf nur von Sartorius geschulten Fachkräften geöffnet werden.
Das Netzgerät darf nicht geöffnet werden.
Vor dem Transport die Waage in den Stand-by Betrieb schalten, anschließend den
Netzstecker ziehen und Waag- und Unterschale von der Waage nehmen.
4
Benutzer-Handbuch Secura, Quintix, Practum
Page 5
Sicherheitshinweise
Gefahr am Aufstellort und bei der Bedienung des Gerätes!
Bei Glasbruch besteht Verletzungsgefahr durch Schneiden an Glaskanten.
3
Kabel so verlegen, dass sie keine Stolpergefahr darstellen.
3
Weitere Warn- und Gefahrenhinweise in den nachfolgenden Kapiteln beachten.
Bestimmungsgemäße Verwendung
Diese hochgenaue Waage ist ausschließlich für die Verwendung in Laboren und
Innenräumen unter normalen atmosphärischen Bedingungen bestimmt.
Sie wurde speziell entwickelt zur genauen Massebestimmung von Materialien in
flüssiger, pastöser, pulvriger oder fester Form.
Zur Aufnahme der Materialien müssen ggf. geeignete Gefäße verwendet werden.
Benutzer-Handbuch Secura, Quintix, Practum
5
Page 6
Gerätedarstellung
Gerätedarstellung
13
1
12
5
4
3
11
10
1
2
3
4
5
6
7
89
Pos. Bezeichnung und Funktion Pos. Bezeichnung und Funktion
1 Waagschale 8 Befestigungspunkt für ein optionales Sicherheitsschloss
»Kensingston«
2 Schirmring 9 Verriegelungsschalter: Sperrt bei geeichten Waagen
diverse Funktionen und Einheiten
3 Stellfüße 10 USB-Schnittstelle für Mini AB
4 Touchscreen 11 Betriebsspannungsanschluss
5 Libelle (Modelle Quintix
6 Typenschild und bei geeichten Modellen
zusätzlich Kennzeichnungsschild
7 Befestigungsöse für eine Diebstahlsicherung
6
Benutzer-Handbuch Secura, Quintix, Practum
®
und Practum®) 12 Secura®-Modelle mit einer Ablesbarkeit von 0,1 mg:
Windschutzring
13 Windschutz
Page 7
Inbetriebnahme
Für alle Montagearbeiten muss die Waage vom Stromnetz getrennt sein.
3
Auspacken und Lieferumfang
t Öffnen Sie die Verpackung und entnehmen Sie vorsichtig alle Teile.
t Das Gerät nach dem Auspacken sofort auf äußere Beschädigungen überprüfen.
y Im Beschädigungsfall siehe Hinweise im Kapitel »Pflege und Wartung«.
y Alle Teile der Originalverpackung für einen eventuellen Rücktransport
aufbewahren. Beim Versand bitte keine Kabel stecken lassen!
Inbetriebnahme
Zum Lieferumfang gehören folgende Teile:
Komponenten Waage mit Windschutz Präzisionswaagen
Ablesbarkeit: 0,1 mg 1 mg 10 mg, 0,1 g und 1 g
Windschutz
Waagschale:
Waagschale:
Waagschale:
Unterschale
Schirmring (Präzisionswaagen) – –
Windschutzring (nur Secura
Netzgerät mit
länderspezifischem Netzstecker 9
Arbeitschutzhaube
Staubschutzhaube
Installations- und
Bedienungsanleitung
Applikations-Guide
90 mm
120 mm –
180 mm – –
99
9
99 9
®
)
9
99 9
99
9
99 9
––
9
––
9
9
–
–
9
9
9
–
9
Benutzer-Handbuch Secura, Quintix, Practum
7
Page 8
Inbetriebnahme
Waage montieren
Modelle Secura
Modelle Quintix® und Practum®:
®
:
Waage mit Windschutz
t Setzen Sie folgende Teile in der aufgeführten Reihenfolge auf:
– Arbeitschutzhaube
– Drehen Sie die Windschutzverriegelung auf „entriegelt“ .
– Windschutz (1) auf die Waage aufsetzen.

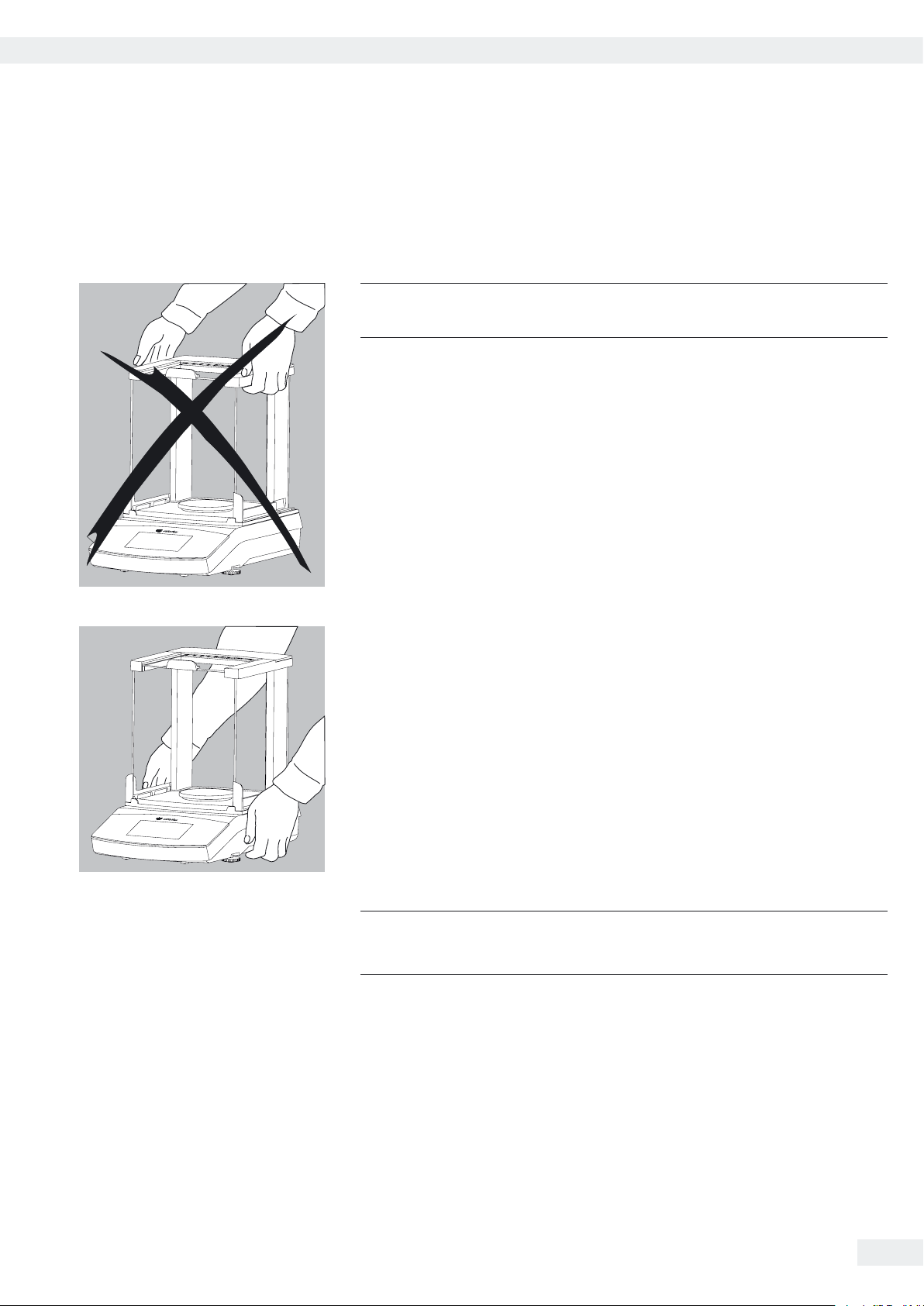

Hinweis:
Fassen Sie den Windschutz mit beiden Händen an den oberen Holmen.
Schieben Sie die Seitentüren ganz nach hinten.
– Drehen Sie die Windschutzverriegelung auf „verriegelt“ .
– Schirmblech (2), Zentrierring* (3), Unterschale (4), und Waagschale (5) und
Windring* (6) aufsetzen.
Hinweis:
Reinigung des Windschutzes siehe Kapitel »Pflege und Wartung«.
5
4
2
1
* = nur bei Modellen mit Ablesbarkeit 0,1 mg
8
Benutzer-Handbuch Secura, Quintix, Practum
Page 9
Inbetriebnahme
Glasscheiben einsetzen (oder ggf. herausnehmen)
1) Ziehen Sie den Windschutzdeckel an der hinteren Kante hoch und nehmen Sie
ihn ab.
2) Schieben Sie die 3 Glasscheiben in der Führung des Windschutzes ganz nach
vorne.
3) Montieren Sie danach wieder den Windschutzdeckel. Der Windschutzdeckel
muss dabei einrasten.
Waage ohne Windschutz
t Setzen Sie folgende Teile in der aufgeführten Reihenfolge auf:
1) Arbeitsschutzhaube
2) Setzen Sie den Schirmring (1) auf und drehen Sie ihn gegen den Uhrzeigersinn,
bis er fest sitzt.
3) Setzen Sie die Unterschale (2) und Waagschale (3) auf.
Benutzer-Handbuch Secura, Quintix, Practum
9
Page 10
Inbetriebnahme
°C
Standort wählen
t Den richtigen Standort wählen:
– Das Gerät auf eine stabile, erschütterungsarme, gerade Fläche (z.B. Wägestein)
stellen.
– Zugang zu dem Gerät jederzeit freihalten.
Bei der Aufstellung Standorte mit ungünstigen Einflüssen vermeiden:
– Hitze (Heizung, Sonneneinstrahlung)
– Direkter Luftzug durch offene Fenster, Klimaanlagen und Türen
– Erschütterungen während der Messung
– Kein Personendurchgangsverkehr
– Extreme Feuchtigkeit
– Elektromagnetische Felder
Akklimatisieren
Wenn ein kaltes Gerät in eine warme Umgebung gebracht wird kann dies zu
Betauung führen (Kondensation von Luftfeuchtigkeit). Daher sollten Sie das vom
Netz getrennte Gerät ca. 2 Stunden akklimatisieren, bevor Sie es wieder an das Netz
anschließen.
10
Benutzer-Handbuch Secura, Quintix, Practum
Page 11
Netzanschluss (Spannungsversorgung)

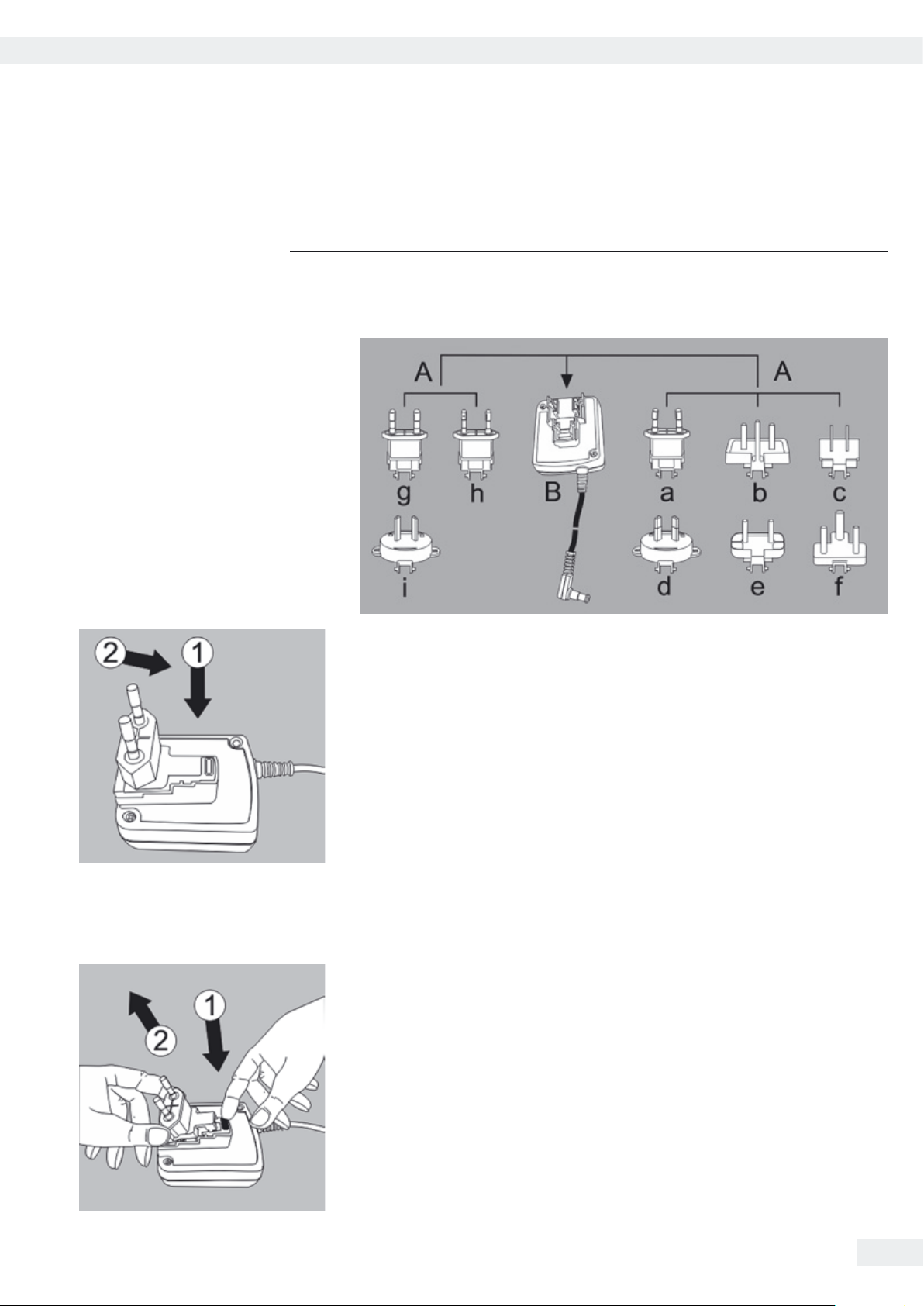

Netzgerät zusammensetzen
Inbetriebnahme
2
Falsche Netzsteckeradapter können tödliche Stromschläge und Geräteschäden
verursachen.
t Verwenden Sie den zu Ihrem Stromnetz passenden Netzsteckeradapter.
t Drücken (1) und schieben (2) Sie den für Ihre Stomversorgung erforderlichen
Netzsteckeradapter (A) in die Öffnung des Netzgerät-Moduls (B).
Der Netzsteckeradapter muss dabei einrasten.
1 Netzsteckeradapter-Versionen:
a) Euro/EU (außer Großbritannien), in einem transparenten Beutel
b) United Kingdom, in einem gelben Beutel
c) USA, in einem blauen Beutel *
d) Australien, in einem roten Beutel
e) Indien, in einem schwarzen Beutel
f) Südafrika, in einem türkisen Beutel
g) Korea, in einem grünen Beutel
h) Brasilien, in einem rosa Beutel
i) Argentinien, in einem weißen Beutel Hinweis:
Die Verpackung des Netzgerät-Moduls 6971790 mit den Netzadaptern g),
h) und i) ist mit 98671791 beschriftet.
* zur Verwendung auch in China, Japan
Netzsteckeradapter demontieren/tauschen
t Entriegeln (1) Sie den Netzsteckeradapter und ziehen (2) Sie ihn danach ab.
Benutzer-Handbuch Secura, Quintix, Practum
11
Page 12
Inbetriebnahme
Netzanschluss/Schutzmaßnahmen
– Nur Originalnetzgeräte von Sartorius verwenden. Die Schutzart des Netzgerätes
entspricht IP40 gemäß EN60529.
– Der aufgedruckte Spannungswert (siehe Typenschild) muss mit der örtlichen
Spannung übereinstimmen.
– Sollte die angegebene Netzspannung oder die Steckerausführung des
Netzgerätes nicht der verwendeten Ländernorm entsprechen, bitte die nächste
Sartorius-Vertretung verständigen.
– Der Netzanschluss muss gemäß den Bestimmungen Ihres Landes erfolgen.
t 1) Schließen Sie das Netzgerät zuerst an die Anschlussbuchse auf der Rückseite
Ihrer Waage an.
t 2) Danach das Netzgerät an die Steckdose (Netzspannung) anschließen.
0
30
Anwärmzeit
y Um genaue Resultate zu liefern, benötigt die Waage eine Anwärmzeit von
mindestens 30 Minuten nach erstmaligem Anschluss an das Stromnetz.
Erst dann hat das Gerät die notwendige Betriebstemperatur erreicht.
Geeichte Waagen der Genauigkeitsklasse k, die im eichpflichtigen Verkehr
eingesetzt werden, müssen eine Anwärmzeit von mindestens 1 Stunde einhalten,
nach Anschluss an das Stromnetz.
12
Benutzer-Handbuch Secura, Quintix, Practum
Page 13
Waage nivellieren
Damit die Waage präzise Wägeergebnisse liefern kann, muss sie nivelliert sein.
Beim Nivellieren werden Unebenheiten des Stellplatzes durch Drehen an den
vorderen Stellfüßen der Waage ausgeglichen.
Das Nivellieren ist immer dann erforderlich, wenn die Waage an einem anderen
Stellplatz aufgestellt oder an ihrem Stellplatz verschoben wird.
Die Nivellierfunktion ist bei den verschiedenen Waagenmodellen unterschiedlich:
– Elektronische Libelle (nur Secura®)
– Klassische Libelle (Quintix® und Practum®)
Nivellieren mit elektronischer Libelle (Secura®)
Beim Modell Secura® wird die Stellung der Waage mit Sensoren überprüft. Beim
Nivellieren der Waage werden Sie durch Anweisungen im Display geführt.
Inbetriebnahme
LEVEL
Max 2100 g d=0.01 g
0.00
LEVEL
Nivellieren
Bitte drehen Sie in Pfeilrichtung
am angezeigten Stellfuß.
Nivellieren
Die Waage wurde nivelliert.
y Wenn eine Nivellierung erforderlich ist, erscheint oben links im Display die rote
Schaltfläche LEVEL.
t Um die Nivellierung zu starten, tippen Sie auf die Schaltfläche LEVEL.
y Im Display wird die Stellung der Waage als Animation einer Libelle angezeigt.
t Drehen Sie in der angegebenen Richtung an den vorderen Stellfüßen der
Waage.
y Wenn die Animation der Libelle zu grün wechselt, ist die Waage
korrekt nivelliert.
t Tippen Sie zum Beenden auf l.
t Schliessen Sie das Nivellieren mit dem Justieren der Waage ab.
Benutzer-Handbuch Secura, Quintix, Practum
13
Page 14
Inbetriebnahme
Nivellieren mit klassischer Libelle (Quintix® und Practum®)
Die Modelle Quintix® und Practum® sind mit einer klassischen Libelle ausgestattet.
Sie befindet sich links neben dem Display. Die Position der Luftblase in der Libelle
zeigt an, ob die Waage korrekt steht oder ob sie nivelliert werden muss.
t Drehen Sie an den beiden vorderen Stellfüßen der Waage, um die Luftblase in
die Mitte der kreisförmigen Markierung zu bewegen.
L
R
R
L
R
L
Die Abbildung zeigt Ihnen, an welchem Stellfuß und in welche Richtung Sie drehen
müssen. In der Regel müssen Sie an beiden Stellfüßen drehen, um die Luftblase
genau in die Mitte der kreisförmigen Markierung zu bringen.
Beispiele:
– Wenn die Luftblase zu weit unten rechts steht, drehen Sie den rechten Stellfuß
gegen den Uhrzeigersinn (siehe Abbildung).
– Wenn die Luftblase zu weit oben rechts steht, drehen Sie den linken Stellfuß im
Uhrzeigersinn.
– Wenn die Luftblase zu weit links steht, drehen Sie den linken Stellfuß gegen
den Uhrzeigersinn und den rechten Stellfuß im Uhrzeigersinn.
t Prüfen Sie nach jedem Drehen wieder die Libelle und korrigieren Sie ggf. die
Einstellung noch einmal.
t Schliessen Sie das Nivellieren mit dem Justieren der Waage ab.
14
Benutzer-Handbuch Secura, Quintix, Practum
Page 15
Inbetriebnahme
Unterflurwägung
Für Wägungen unterhalb der Waage steht eine Unterflurwägeeinrichtung zur
Verfügung.
Eine Abschirmung gegen Luftzug installieren.
h
t Verschlussplatte am Waagenboden herausheben.
Die Waage dabei nur auf die Seite legen und nicht auf die
3
Messungenauigkeiten und Beschädigung der Waage führen!
Waagschalenseite.
Das Legen der Waage auf die Waagschalenseite kann zu
t Probe z.B. mit einem Draht in die Einkerbung einhängen.
Wenn Sie die Unterflurwägung nicht mehr benutzen: Die Öffnung mit
h
der Verschlussplatte wieder verschließen, damit die Wägeergebnisse
nicht durch Luftzug verfälscht werden.
Im eichpflichtigen Verkehr darf die Unterflurwägeeinrichtung weder
geöffnet noch verwendet werden.
Benutzer-Handbuch Secura, Quintix, Practum
15
Page 16
Inbetriebnahme
Diebstahlsicherung
t An der Rückseite der Waage kann bei Bedarf ein Sicherheitsschlosskabel
»Kensington« am Befestigungspunkt installiert werden.
t Alternativ kann die Waage am Aufstellort z.B. mit einer Kette und z.B. einem
Schloss befestigt werden.
16
Benutzer-Handbuch Secura, Quintix, Practum
Page 17
Waage transportieren
Transport über kurze Distanzen im Labor
Glasbruch, Erschütterungen und Stöße vermeiden:
3
Die Waage niemals am Windschutz anheben oder transportieren!
Waage transportieren
t Die Waage unter dem Waagengehäuse fassen, vorsichtig anheben und diese zu
ihrem neuen Standort tragen.
Die Waage muss nach jedem Standortwechsel neu nivelliert und danach
h
justiert werden.
Benutzer-Handbuch Secura, Quintix, Practum
17
Page 18
Waage bedienen
Waage bedienen
Waage ein- und ausschalten (Standby)
Max 2100 g d=0.01 g
0.00
MischenWägen
y Nach Power on zeigt jedes Modell erst den Nivellier-Screen
(falls erforderlich ist die Waage dann erst zu nivellieren).
Erst nach Bestätigung der Ausführung kommt der eigentliche Wäge-Screen.
– Nach dem Einschalten der Waage erscheint folgende Meldung im Display:
Bei Secura
Bei Quintix® und Practum®: Nivellieren Bitte die Nivellierung prüfen.
– Falls die Waage nivelliert werden muss, erscheint eine Meldung im Display
(siehe „Waage nivellieren“ auf Seite 13).
– Um korrekte Wägeergebnisse zu erhalten, müssen Sie die Waage regelmäßig
kalibrieren und justieren (siehe „Waage kalibrieren und justieren“ auf
Seite 66).
– Bei der Auslieferung sind die Displaytexte in englischer Sprache eingestellt.
Sie können die Sprache ändern (siehe „Sprache einstellen“ auf Seite 19).
t Um die Waage in den Standby-Betrieb zu schalten, tippen Sie im Wäge-
bildschirm auf die Menü-Taste unten links im Display.
y Das Menü wird angezeigt.
®
: Nivellieren Die Waage wurde nivelliert.
KomponentenStatistik
t Um die Waage wieder einzuschalten: Tippen Sie auf j im Display.
t Tippen Sie im Anwendungsmenü auf die Schaltfläche j.
y Die Waage schaltet in den Standby-Betrieb.
Die Waage startet jeweils in der Anwendung, die vor dem Ausschalten zuletzt
verwendet wurde.
18
Benutzer-Handbuch Secura, Quintix, Practum
Page 19
Waage bedienen
Sprache einstellen
Bei der Auslieferung sind die Displaytexte in englischer Sprache eingestellt.
Um die Sprache zu ändern, gehen Sie so vor:
t Tippen Sie im Wägebildschirm auf die Menü-Taste unten links im Display.
MixingWeighing
ComponentsStatistics
y Das Menü wird angezeigt.
t Tippen Sie im Menü auf die Schaltfläche i (Setup).
Language
Settings
Language
Date and time
Device information
Calibration/Adjustment
y Das Fenster Settings erscheint.
t Tippen Sie auf Language oder auf den obersten Eintrag in der Liste.
y Das Einstellungsfenster Language erscheint.
English
Deutsch
Français
t Tippen Sie auf die Sprache, die Sie auswählen möchten, z. B. Deutsch.
t Tippen Sie zum Bestätigen auf l.
y Die Anzeige wechselt sofort in die gewünschte Sprache.
t Tippen Sie auf ;, um zum Menü zurückzukehren.
Benutzer-Handbuch Secura, Quintix, Practum
19
Page 20
Waage bedienen
Das Bedienkonzept
In diesem Abschnitt zeigen wir Ihnen die Bedienmöglichkeiten, so dass Sie Ihre
Waage kennen lernen und sich einarbeiten können.

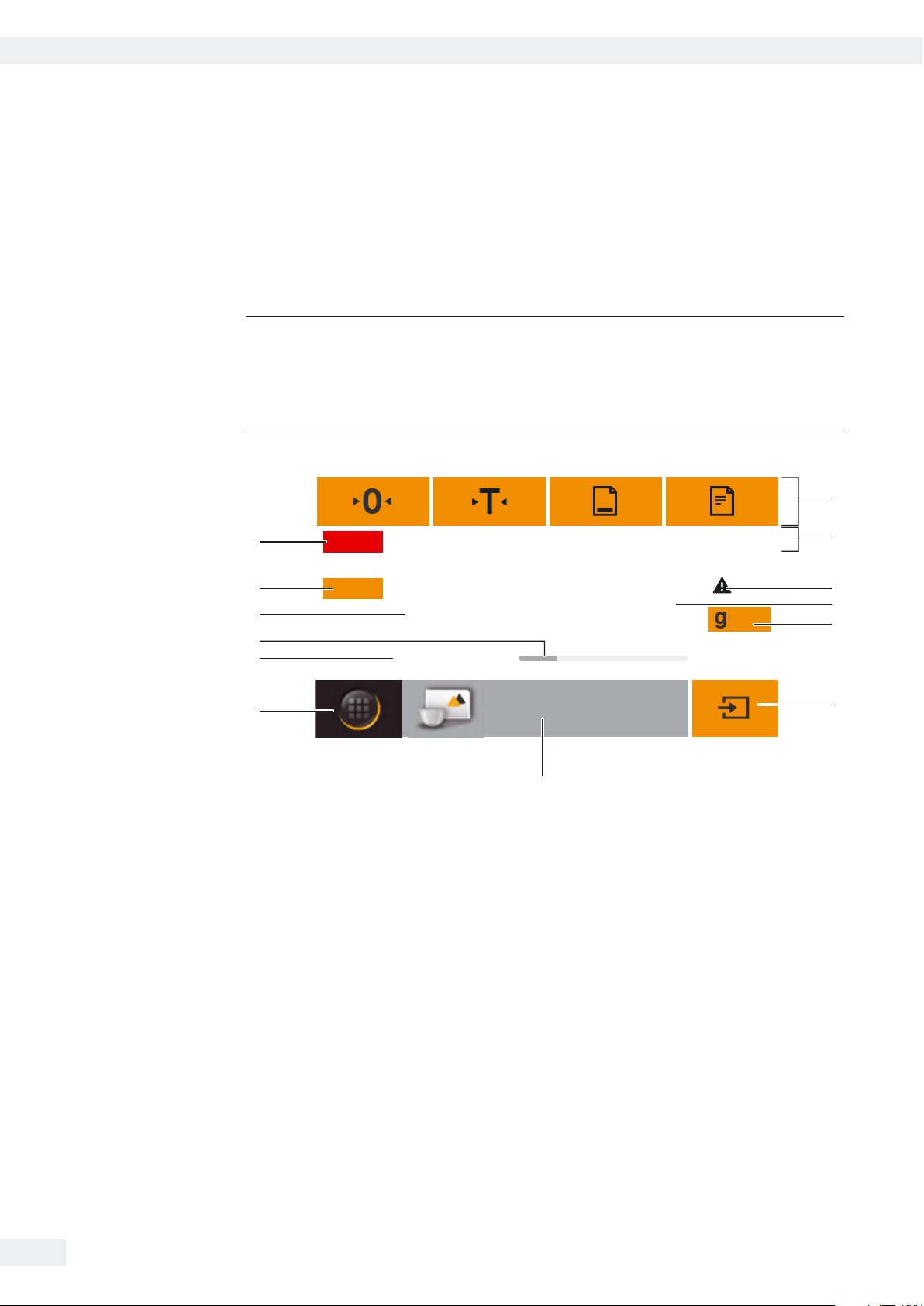

Bedien- und Anzeigeelemente im Display
Geräteschaden durch spitze oder scharfkantige Gegenstände
3
(z. B. Kugelschreiber)!
– Bedienen Sie den Touchscreen ausschließlich durch leichtes Antippen
mit den Fingerspitzen.
Das Tragen von Laborhandschuhen stellt dabei kein Problem dar!
13
12
11
10
1
LEVEL
Net
G
9
8
1 Bedienleiste mit den aktuell verfügbaren Schaltflächen:
Nullstellen, Tarieren, ggf. Drucken (Datenausgabe), ggf. GLP-Protokoll
2 Metrologiezeile (bei geeichten Waagen erscheinen zusätzliche Angaben zur
Mindeslast Min und dem Eichwert e )
3 Warnsymbol zum Hinweis auf errechnete Werte, negative Bruttowerte oder
Werte, die kleiner sind als die Minimaleinwaage (SQmin)
4 Aktueller Messwert
5 Gewichtseinheit und Anzeigegenauigkeit einstellen (siehe Seite 35)
6 Anwendung bedienen, z. B. Wägewert einer Komponente speichern
7 Einstellungen für die gewählte Anwendung
8 Menü-Taste: Wechseln zum Menü und zur Funktions auswahl
9 Minimaleinwaage SQmin (nur Secura®) (siehe Seite 37)
10 Bargraph: Skalierte Messwertanzeige (prozentuale Auslastung)
11 Vorzeichen () des Gewichtswertes
12 Anzeigewert der Anwendung umschalten, z. B. Nettowert, Gesamtwert,
Wägewert oder verrechneter Wert
13 Feld für Status- und Warnanzeigen
SQmin 3.0500 g
Max 220 g d=0.0001 g
+
41.9765
Komponente
7
1
2
3
4
5
6
20
Benutzer-Handbuch Secura, Quintix, Practum
Page 21
Das Menü
Alle Anwendungen und Einstellungen der Waage sind über das Menü der Waage
zugänglich.
Waage bedienen
t Um ins Menü zu gelangen, tippen Sie in einer beliebigen Anwendung auf die
Menü-Taste unten links im Display.
y Das Menü erscheint.
8
1
7
6
5
MischenWägen
KomponentenStatistik
4
23
1 Ausgewählte Anwendung (Beispiel: Anwendung Mischen)
2 Bereich Anwendungsauswahl: Symbole aller verfügbaren Anwendungen
(siehe „Liste der Anwendungen im Menü“ auf Seite 22)
3 Bereich Funktionen
4 Zurück: Zuletzt verwendete Anwendung erneut aktivieren.
5 Setup-Menü: Systemeinstellungen der Waage aufrufen
(siehe „Systemeinstellungen (Setup-Menü)“ auf Seite 24).
6 Nivellierfunktion der Waage über die elektronische Libelle aufrufen (nur
®
Secura
) (siehe „Nivellieren mit elektronischer Libelle (Secura®)“ auf Seite 13).
7 Kalibrier- und Justiermenü aufrufen
(siehe „Waage kalibrieren und justieren“ auf Seite 66).
8 Waage in den Standby-Betrieb schalten.
Ziffern eingeben im Ziffernblock
Min
123
456
789
+/- 0 .
0000000
+
g
In vielen Anwendungen oder Systemeinstellungen können Sie Ziffern oder Werte
eingeben (Beispiel: Mindestwert in der Anwendung Kontrollieren). Dann erscheint
im Display ein Ziffernblock, den Sie immer auf dieselbe Weise benutzen können.
t Um Ziffern oder Werte einzugeben, tippen Sie die entsprechenden Ziffern
nacheinander an. Die eingegebenen Ziffern erscheinen oben im Display.
t Um die zuletzt eingegebene Ziffer zu korrigieren, tippen Sie auf k.
C
Die Ziffer wird gelöscht. Geben Sie dann die korrekte Ziffer ein.
t Um den gesamten eingegebenen Wert zu löschen, tippen Sie auf C.
t Um die Eingabe zu bestätigen, tippen Sie auf l.
Benutzer-Handbuch Secura, Quintix, Practum
21
Page 22
Waage bedienen
Eine Anwendung im Menü aufrufen
Im rechten Teil des Displays stehen Ihnen Anwendungen für verschiedene Wägeaufgaben zur Verfügung, die Sie mit der Waage ausführen können.
Sie können im Menü hinauf- und hinunterscrollen, um die gewünschte Anwendung
auszuwählen.
Wägen
Mischen
t Zum Scrollen legen Sie den Finger auf das Display
und ziehen Sie den Finger langsam nach oben oder nach unten.
y Die Symbole im Menü bewegen sich in die gewünschte Richtung.
KomponentenStatistik
ProzentDichte
Wägen
Mischen
KomponentenStatistik
ProzentDichte
Max 2100 g d=0.01 g
t Tippen Sie auf das Symbol einer Anwendung, um sie aufzurufen.
y Die gewünschte Anwendung erscheint im Display.
0.00
Referenz
10.0
%
Liste der Anwendungen im Menü
Im Menü stehen Ihnen die folgenden Anwendungen für verschiedene
Wägeaufgaben zur Verfügung:
Wägen (siehe Seite 34)
Dies ist die Standard-Anwendung, die beim ersten Einschalten der Waage erscheint.
Mit dieser Anwendung bestimmen Sie das Gewicht eines Wägegutes innerhalb des
gerätespezifischen Wägebereiches.
Mischen (nur Secura® und Quintix®) (siehe Seite 39)
Mit dieser Anwendung können Sie bis zu 99 Komponenten für ein Gemisch oder
eine Rezeptur nacheinander in ein Gefäß zuwiegen. Nach jeder Komponente wird
die Waage automatisch tariert. Sie können sich jeweils den Wägewert der Einzelkomponente oder das Gesamtgewicht anzeigen lassen.
22
Benutzer-Handbuch Secura, Quintix, Practum
Page 23
Statistik (nur Secura® und Quintix®) (siehe Seite 42)
Mit dieser Anwendung können Sie Wägewerte und verrechnete Werte speichern und
statistisch auswerten. Sie können bis zu 99 Komponenten übernehmen.
Komponenten (nur Secura® und Quintix®) (siehe Seite 45)
Wägewerte summieren. Sie können bis zu 99 Komponenten übernehmen,
die in einzelnen, unterschiedlichen Gefäßen eingewogen werden.
Vor dem Einwägen jeder Komponente können Sie das jeweilige Gefäß tarieren.
Dichte (siehe Seite 48)
Sie können die Dichte von festen Stoffen mit Hilfe eines Dichtesatzes nach der Auftriebsmethode bestimmen. Die Dichtebestimmung wird nach dem archimedischen
Prinzip durchgeführt. Jeder Körper, der in eine Flüssigkeit getaucht wird, wird um
so viel leichter wie die Gewichtskraft der von ihm verdrängten Flüssigkeitsmenge.
Waage bedienen
Prozent (siehe Seite 52)
Mit dieser Anwendung können Sie den prozentualen Anteil oder die prozentuale
Differenz des Wägegutes bezogen auf ein Referenzgewicht ermitteln.
Umrechnen (nur Secura® und Quintix®) (siehe Seite 55)
Mit dieser Anwendung können Sie den Wägewert mit einem frei definierbaren
Faktor multiplizieren. Der eingegebene Faktor wird netzausfallsicher gespeichert.
Unruhewägen (siehe Seite 57)
Diese Anwendung eignet sich für bewegliches Wägegut (z. B. lebende Tiere) und
zum Wägen in unruhiger Umgebung. Für jedes zu wiegende Objekt wird automatisch ein Messzyklus mit einer definierten Zahl von Messungen durchgeführt. Aus
den einzelnen Messungen wird der Mittelwert gebildet und als Ergebnis angezeigt.
Kontrollieren (siehe Seite 59)
Mit dieser Anwendung können Sie kontrollieren, ob ein Wägewert innerhalb der
vorgegeben Toleranzgrenzen liegt. Die Anwendung ermöglicht außerdem das einfache Einwiegen von Wägegütern auf einen bestimmten Sollwert.
Höchstwert (siehe Seite 61)
Diese Anwendung ermittelt den höchsten Wägewert einer Probe (Spitzenwert).
Nach dem Entlasten der Waage wird der Wert noch 5 Sekunden lang angezeigt.
Beispiel: Sie möchten bei einem Experiment die Auslösekraft messen, oder Sie
haben eine Last, die das Display der Waage verdeckt.
Zählen (siehe Seite 63)
Mit dieser Anwendung können Sie die Teile mit annähernd gleichem Stückgewicht
zählen. Das Gewicht einer abgezählten Referenzprobe wird ermittelt, dann werden
die Objekte mit unbekannter Stückzahl gewogen. Die Waage zeigt die Anzahl der
Teile und das Stückgewicht an.
Benutzer-Handbuch Secura, Quintix, Practum
23
Page 24
Systemeinstellungen (Setup-Menü)
Datum und Uhrzeit
Systemeinstellungen (Setup-Menü)
Im Setup-Menü Einstellungen sind alle grundlegenden Einstellungen für die
Waage zusammengefasst.
Bei geeichten Waagen sind nicht alle Funktionen und Einstellungen verfügbar.
Menü aufrufen und Einstellungen ändern
t Tippen Sie in einer beliebigen Anwendung auf die Menü-Taste.
MischenWägen
KomponentenStatistik
y Das Menü erscheint.
t Um die Systemeinstellungen der Waage aufzurufen, tippen Sie im Menü
auf i (Setup).
Einstellungen
Sprache
Datum und Uhrzeit
Geräteinformationen
Kalibrieren / Justieren
Einstellungen
Geräteinformationen
Kalibrieren / Justieren
Wägen
Druckausgabe
y Das Setup-Menü Einstellungen erscheint.
t Zum Scrollen legen Sie den Finger auf das Display
und ziehen Sie den Finger langsam nach oben oder nach unten.
y Die Einstellungen im Menü bewegen sich in die gewünschte Richtung.
Während Sie scrollen, wird rechts im Display ein grauer Scrollbalken eingeblendet, der Ihnen anzeigt, wo Sie sich befinden.
t Tippen Sie auf eine Einstellung und nehmen Sie die gewünschten Änderungen
vor. Informationen zu den verfügbaren Einstellungen finden Sie ab Seite 25.
24
Benutzer-Handbuch Secura, Quintix, Practum
t Tippen Sie zum Bestätigen Ihrer Änderungen auf l.
t Tippen Sie auf ;, um zum Menü zurückzukehren. Die geänderten Einstellungen
sind aktiv, wenn Sie zur 1. Ebene des Menüs zurückgekehrt sind.
Page 25
Liste der verfügbaren Einstellungen
In diesem Abschnitt finden Sie Informationen zu allen grundlegenden Einstellungen
an der Waage, die Sie im Menü Einstellungen vornehmen können.
Sprache
Systemeinstellungen (Setup-Menü)
Sprache
Hier können Sie die Sprache der Displaytexte einstellen. Bei der Auslieferung der
Waage ist Englisch eingestellt (siehe „Sprache einstellen“ auf Seite 19).
English
Die folgenden Sprachen stehen zur Verfügung:
Deutsch
Français
– Englisch
– Deutsch
– Französisch
– Spanisch
– Italienisch
– Japanisch
– Russisch
– Chinesisch
– Polnisch
– Portugiesisch
– Koreanisch
Datum und Uhrzeit (nur Secura® und Quintix®)
Datum und Uhrzeit
Datum
Format Datum
Uhrzeit
Format Uhrzeit
Hier können Sie das Datum, die Uhrzeit und das Anzeigeformat einstellen.
Im Menüpunkt Datum:
t Um das Datum einzustellen, tippen Sie auf t, geben Sie das aktuelle Datum
ein und bestätigen Sie mit l.
Im Menüpunkt Format Datum:
t Wählen Sie aus, wie das Datum angezeigt werden soll.
– TT-MMM-JJJJ:
Es wird zuerst der Tag, dann der Monat und dann das Jahr angezeigt.
– MMM-TT-JJJJ:
Es wird zuerst der Monat, dann der Tag und dann das Jahr angezeigt.
– JJJJ-MM-TT (ISO):
Es wird zuerst das Jahr, dann der Monat und dann der Tag angezeigt.
(Bei dieser Einstellung wird die Uhrzeit im 24-Stunden-Format angezeigt.)
Im Menüpunkt Uhrzeit:
t Um die Uhrzeit einzustellen, tippen Sie auf t, geben Sie die aktuelle Uhrzeit
ein und bestätigen Sie mit l.
Im Menüpunkt Format Uhrzeit:
t Wählen Sie aus, wie die Uhrzeit angezeigt werden soll.
– 24h:
Die Uhrzeit wird im 24-Stunden-Format angezeigt. (Bei der Datumsanzeige
im ISO-Format ist nur diese Einstellung möglich.)
– 12h (AM/PM)
Die Uhrzeit wird im 12-Stunden-Format angezeigt. Die Stunden vor Mittag
werden mit AM, die Stunden nach Mittag mit PM gekennzeichnet.
Benutzer-Handbuch Secura, Quintix, Practum
25
Page 26
Systemeinstellungen (Setup-Menü)
Geräteinformationen
Geräteinformationen
Hersteller: Sartorius
Modell: SECURA2102
Seriennummer: 0012345678
Version BAC: 00-50-02.xx CN:1701
Version APC: 01-70-02.xx CN:6587
Kalibrieren / Justieren
isoCAL
Kalibrierbericht
Hier wird der Hersteller, das Modell, die Seriennummer und die Software-Version
Ihrer Waage angezeigt.
Kalibrieren/Justieren
Bei den Modellen Secura® und Quintix® können Sie hier die gespeicherten Berichte
über die letzten Justiervorgänge inkl. der festgestellten Abweichungen ansehen und
auf einem PC oder einem Sartorius Labordrucker ausgeben.
Bei der Secura
Justierfunktion isoCAL gestartet werden soll.
Im Menüpunkt isoCAL (Einstellmöglichkeiten nur bei Secura®):
t Wählen Sie die gewünschte Startoption für isoCAL aus.
– Aus: isoCAL ist ausgeschaltet.
– Hinweis, manueller Start: Im Display erscheint ein Hinweis, dass vor-
– Automatisch: isoCAL ist eingeschaltet. Die Kalibrierung/Justierung wird
®
können Sie außerdem einstellen, wie die automatische Kalibrier-/
definierte Zeitintervalle oder Temperaturwerte überschritten werden.
Sie können isoCAL manuell starten.
automatisch ausgeführt, wenn vordefinierte Zeitintervalle oder Temperaturwerte überschritten werden.
Kalibrierbericht
2012-10-04: 2 Protokolle
2012-10-01: 2 Protokolle
2012-09-25: 3 Protokolle
2012-09-24: 3 Protokolle
Im Menüpunkt Kalibrierbericht (nur Secura® und Quintix®):
t Wählen Sie den gewünschten Bericht nach dem Datum aus.
Wenn es mehrere Kalibrierberichte zu einem Datum gibt, können Sie mit den
Schaltflächen < und > durch die Berichte navigieren.
t Um den angezeigten Bericht zu drucken, tippen Sie auf a.
Wägen
26
Wägen
SQmin
Sicherheitsniveau
Umgebungsbedingungen
Anwendung
Benutzer-Handbuch Secura, Quintix, Practum
Hier können Sie einige grundlegende Einstellungen für die Waagenfunktionen
festlegen. Bei geeichten Waagen eingeschränkte Möglichkeiten. Alle dort im Menü
verfügbaren Einstellungen sind zulässig.
Im Menüpunkt SQmin (nur Secura®):
Wenn die SQmin-Funktion an Ihrer Waage durch den Sartorius Service eingerichtet
ist, können Sie die Funktion hier Ein oder Aus schalten (Betrieb siehe „SQmin Minimaleinwaage (nur Secura®)“ auf Seite 37).
Im Menüpunkt Sicherheitsniveau (nur Secura®):
t Wählen Sie das gewünschte Sicherheitsniveau für SQmin, isoCAL und LEVEL
aus.
– Niedrig: Hinweis über die Anzeigeelemente als rote Kennzeichnung.
– Standard: Wie bei Niedrig, zusätzlich wird der Wägewert in grau angezeigt
– Hoch (Werksvoreinstellung): Wie bei Standard, zusätzlich sind Druckaus-
Das Wägen ist weiterhin möglich.
und zusätzlich das Warnsymbol aktiviert. Die Wägewerte werden als nicht
sicher gekennzeichnet. Bei Nichtbeachtung erscheint nach 60 Sekunden
eine Warnmeldung.
gabe und Übernehmen des Wägewertes in Anwendungen gesperrt, wenn
der Wert kleiner als die vorgegebene Minimaleinwaage (SQmin) ist.
Page 27
Systemeinstellungen (Setup-Menü)
Im Menüpunkt Umgebungsbedingungen:
t Wählen Sie aus, ob die Bedingungen am Standort der Waage Stabil oder
Unstabil sind.
Wenn Sie Unstabil wählen, werden ungünstige Umgebungsbedingungen (Luft-
zug, Erschütterungen) gefiltert, indem die Messzeit für die Wägewerte verän-
dert wird.
Im Menüpunkt
Anwendung:
t Wählen Sie aus, ob die Waage zum Wägen oder Dosieren verwendet wird.
Diese Einstellung dient dazu, die Belastungsschwankungen in der Anzeige aus-
zugleichen.
– Wägen: Die Anzeige reagiert sehr schnell bei schnellen Laständerungen.
Bei kleinen Gewichtsänderungen (im Digit-Bereich) ändert sich die Anzeige
langsamer. Diese Einstellung eignet sich für normales Wägen.
– Dosieren: Die Anzeige reagiert schnell auf kleine Gewichtsänderungen.
Damit ist sie beim Nachdosieren und beim Füllen von Behältern schneller
und genauer.
Im Menüpunkt
Stillstandssignal:
t Wählen Sie aus, ob der Stillstand im Display Sehr genau, Genau oder Schnell
angezeigt werden soll.
Der Stillstand der Waage wird angezeigt, sobald das Wägeergebnis innerhalb
eines definierten Bereiches konstant ist. Bis zum Stillstand ist der Messwert im
Display grau und wechselt erst bei Stillstand der Waage zu schwarz.
Im Menüpunkt
Null/Tara:
t Wählen Sie die Einstellungen für das Nullstellen und Tarieren.
– Null/Tara Funktion: Wählen Sie aus, ob das Nullstellen und Tarieren
Mit Stillstand oder Ohne Stillstand der Waage ausgeführt werden sollen.
Wenn Sie Ohne Stillstand wählen, wird die Waage beim Tippen auf D
sofort tariert.
Wenn Sie Mit Stillstand wählen, wird die Waage nach dem Tippen auf D
beim nächsten Stillstand tariert.
–
Nullstellautomatik (Nullnachführeinrichtung): Wenn diese Option aktiv
ist, werden Änderungen eines fest eingestellten Bruchteils von Ziffernschritten pro Sekunde vom Anzeige-Nullpunkt ausgehend automatisch
tariert.
– Null/Tara bei Einschalten: Wenn diese Option aktiv ist, wird die Waage
beim Einschalten automatisch Null gestellt oder tariert.
Benutzer-Handbuch Secura, Quintix, Practum
27
Page 28
Systemeinstellungen (Setup-Menü)
Druckausgabe
Druckausgabe
Druckausgabe
Manueller Druck
Automatischer Druck
Hier legen Sie die Einstellungen für das Drucken und die Datenausgabe fest.
Einige dieser Einstellungen sind von der Konfiguration der USB-Schnittstelle
abhängig (siehe „USB-Schnittstelle“ auf Seite 30).
Im Menüpunkt
Druckausgabe:
t Wählen Sie die Einstellungen für die Ausgabe von Protokollen und Berichten
auf einen angeschlossenen Labordrucker.
– Manuell: Die Daten werden ausgedruckt, wenn Sie in der Anwendung auf
die Schaltfläche a tippen.
– Automatisch: Die Daten werden automatisch ausgedruckt.
– Ohne Stillstand: Zum Ausdrucken ist kein Stillstand erforderlich.
In diesem Fall erfolgt die Ausgabe ohne Einheitenzeichen.
– Mit Stillstand: Die Daten können nur bei Stillstand ausgedruckt werden.
– Druck nach Lastwechsel: Gedruckt wird einmalig nach Überschreiten
einer Schwelle bei Stillstand und vorheriger Entlastung unter die Hälfte der
Schwelle.
Im Menüpunkt Manueller Druck:
Diese Option ist auswählbar, wenn Sie im Menüpunkt Druckausgabe den manuellen Druck eingestellt haben.
t Legen Sie die Einstellungen für den manuellen Druck fest.
– ISO/GLP-Protokoll (nur Secura® und Quintix®): Aktivieren Sie diese Option,
wenn Sie ein Protokoll nach den Vorgaben von ISO bzw. GLP benötigen.
– Tara nach Druck: Aktivieren Sie diese Option, wenn die Waage nach dem
Drucken automatisch tariert werden soll.
– Format manueller Druck: Wählen Sie aus, welche Informationen beim
manuellen Druck ausgegeben werden sollen, z. B. Datum und Wert.
Practum® mit Sartorius-Drucker:
Nur Menüpunkte „Wert“ und „Wert (N, T, G#)“ einstellbar.
Practum® mit Einstellung „PC-SBI“:
Nur Menüpunkte „Wert ohne Kennung“, „Wert“ und „Wert (N, T, G#)“.
28
Im Menüpunkt Automatischer Druck:
Diese Option ist auswählbar, wenn Sie im Menüpunkt Druckausgabe den automatischen Druck eingestellt haben.
t Legen Sie die Einstellungen für den automatischen Druck fest.
– Intervall autom. Druck:
Voreinstellung der Waage: Intervallzeit.
Um die modellabhängige Ausgaberate der Wägewertermittlung zu nutzen,
wählen Sie die Option Standard.
– Intervallzeit:
Wählen Sie aus den letzten 3 Intervallzeiten oder geben Sie die gewünschte
Intervallzeit in Sekunden über t ein und bestätigen Sie mit l (Werksvor-
einstellung: 5 Sekunden).
– Format autom. Druck: Wählen Sie aus, welche Informationen beim auto-
matischen Druck ausgegeben werden sollen, z. B. Datum und Wert.
Practum® mit Sartorius-Drucker: Nur den Menüpunkt „Wert“ möglich.
Practum® mit Einstellung »PC-SBI«: Nur Menüpunkte „Wert ohne Kennung
und Wert“.
* = Werksvoreinstellung
Benutzer-Handbuch Secura, Quintix, Practum
Page 29
Kennzeichner (nur Secura®)
Systemeinstellungen (Setup-Menü)
Kennzeichner
Geräte ID setzen
Chargen ID Funktion
Proben ID Funktion
Hier können Sie Kennzeichner für die Druckausgabe über die Schaltfläche g und
im ISO/GLP-Protokoll definieren. Dazu muss unter Druckausgabe im Menüpunkt
Manueller Druck die Option ISO/GLP-Protokoll aktiviert sein.
Im Menüpunkt Geräte-ID setzen:
Die Gerätekennung (ID) wird im GLP-Protokoll in der Kopfzeile ausgegeben.
t Um die Gerätekennung zu aktivieren, tippen Sie auf t, geben Sie die
gewünschte Gerätekennung ein und bestätigen Sie mit l.
Im Menüpunkt Chargen-ID Funktion:
Die Chargenkennung (L ID) wird im GLP-Protokoll einmalig abgefragt.
t Wenn Sie eine Chargenkennung ausgeben möchten, aktivieren Sie diese Option.
Im Menüpunkt Proben-ID Funktion:
Die Probenkennung (S ID) können Sie in der Wägeanzeige durch Tippen auf die
Schaltfläche g ausdrucken lassen.
t Wählen Sie die Einstellungen für die Ausgabe der Probenkennung.
– An: Die Probenkennung ist aktiviert. Diese Kennzeichnung wird vor jedem
Druck abgefragt.
– Autom. Inkrement: Wählen Sie diese Option, wenn die Probenkennung
automatisch hochgezählt werden soll.
– Autom. Dekrement: Wählen Sie diese Option, wenn die Probenkennung
automatisch heruntergezählt werden soll
– Aus: Die Probenkennung ist deaktiviert.
Zur Eingabe und Löschen von Ziffern und Werten, z. B. für die Proben-ID,
h
siehe „Ziffern eingeben im Ziffernblock“ auf Seite 21.
Benutzer-Handbuch Secura, Quintix, Practum
29
Page 30
Systemeinstellungen (Setup-Menü)
USB-Schnittstelle
USB-Schnittstelle
Hier können Sie Einstellungen für die Datenübertragung an einen Drucker oder PC
festlegen.
Gerät / Protokoll
RS232 Konfiguration
Im eichpflichtigen Verkehr dürfen die Daten nicht ohne Alibispeicher an einen PC
weitergegeben und verwendet werden. Die Waage verfügt über keinen eigenen
Alibispeicher. Der Anschluss eines Druckers oder Alibidruckers ist zulässig.
Je nachdem, welches Kabel und welches Peripheriegerät an der Waage angeschlossen ist, sind im Menü unterschiedliche Optionen verfügbar. Die Waage erkennt die
Art der Verbindung automatisch.
PC-SBI
PC-xBPI
Sartorius Bestell-Nr.:
1)
Mini-B
2)
YCC04-D09
Lieferumfang
des Druckers
Type-A
B-epyTA-iniM
PC-Tabellenformat
PC-Textformat
Aus
Wechseldatenträger
Drucker YDP30,
YDP40
Aus
Host
(Master)
Device
(Slave)
Drucker YDP20-OCE
Zweitanzeige YRD03Z
USB-RS 232 SBI
USB-RS 232 xBPI
Aus
Mini-A
Sartorius Bestell-Nr.:
YCC03-D09
RS 232
9-polig
3)
Es gibt drei Möglichkeiten, die Waage über USB zu verbinden:
1) Verbindung mit einem PC über USB-Kabel (Mini-B nach USB A)
Im Menüpunkt Gerät/Protokoll:
t Wählen Sie das Datenformat für die Übertragung an den PC aus.
– PC - SBI: Treiber erforderlich (CDC Virtual Com Port). Die Daten werden
über das SBI-Protokoll über eine virtuelle serielle Schnittstelle ausgegeben.
– PC - xBPI (nur Secura® und Quintix®): Treiber erforderlich (CDC Virtual Com
Port). Die Daten werden über das xBPI-Protokoll über eine virtuelle serielle
Schnittstelle ausgegeben.
– PC - Tabellenformat (Treiber in der Waage vorhanden): Die Daten werden
tabellarisch in eine geöffnete Datei auf dem PC geschrieben (z. B. Microsoft
Excel, OpenOffice Calc).
– PC - Textformat (Treiber in der Waage vorhanden): Die Daten werden als
Text in eine geöffnete Datei auf dem PC geschrieben (z. B. Microsoft Word,
OpenOffice Writer).
– Aus: Die Datenübertragung ist deaktiviert.
Serielles
Device
30
Weitere Informationen finden Sie im Kapitel „USB-Schnittstelle“ auf Seite 72.
h
Benutzer-Handbuch Secura, Quintix, Practum
Page 31
Systemeinstellungen (Setup-Menü)
2) Verbindung mit Sartorius Labordrucker über das mitgelieferte Drucker kabel
Im Menüpunkt
Gerät/Protokoll:
t Wählen Sie die gewünschte Einstellung für die Verbindung zum Drucker.
– YDP30 | YDP40: Der angeschlossene Drucker wird automatisch erkannt
und die Verbindung wird hergestellt.
– Aus: Die Verbindung zum Drucker ist deaktiviert.
3) Verbindung mit einem seriellen Drucker oder einem anderen externen seriellen Gerät über eine 9-polige serielle Schnittstelle (Mini-A nach RS232)
Im Menüpunkt
Gerät/Protokoll:
t Wählen Sie die gewünschte Einstellung für die Verbindung zum Gerät.
– Drucker YDP20-0CE
– Zweitanzeige YRD03Z
– USB RS232 SBI
– USB RS232 xBPI (nur Secura® und Quintix®)
–
Aus: Die Verbindung ist deaktiviert.
Im Menüpunkt RS232 Konfiguration:
Diese Option ist auswählbar, wenn Sie unter Gerät/Protokoll die Einstellung
USB RS232 SBI gewählt haben.
t Wählen Sie die gewünschte Einstellung für die RS232-Schnittstelle.
– Baudrate: 600 bis 19.200 (Werksvoreinstellung: 9600)
– Datenbits: 7 Bits oder 8 Bits (Werksvoreinstellung: 8 Bits)
– Parität: ungerade, gerade oder keine (Werksvoreinstellung: ungerade)
– Stopbits: 1 Bit oder 2 Bits (Werksvoreinstellung: 1 Bit)
– Handshake: Software (XON, XOFF), Hardware (CTS, RTS) oder Aus
(Werksvoreinstellung: Hardware (CTS, RTS))
Helligkeit der Anzeige
Helligkeit der Anzeige
Hell
Mittel
Eco Mode
Hier können Sie die Helligkeit des Displays einstellen.
Die folgenden Helligkeitsstufen stehen zur Verfügung:
– Hell
– Mittel
– Eco Mode: Energiesparender Modus (Werksvoreinstellung): Nach 2 min
Inaktivität wird die Helligkeit reduziert.
Akustisches Signal
Akustisches Signal
Laut
Mittel
Leise
Aus
Hier können Sie die Lautstärke des akustischen Signals einstellen.
Die folgenden Lautstärkestufen stehen zur Verfügung:
– Laut
– Mittel
– Leise
– Aus
Benutzer-Handbuch Secura, Quintix, Practum
31
Page 32
Systemeinstellungen (Setup-Menü)
Weitere Einstellungen
Weitere Einstellungen
Benutzerpasswort setzen
Einstellungen zurücksetzen
USB-Massenspeicher
Servicemode aktivieren
h
Hier finden Sie einige zusätzliche Servicefunktionen der Waage.
Im Menüpunkt
Um Veränderungen in den Systemeinstellungen der Waage nur autorisierten
Personen zu gestatten, ist die Secura® mit einem Passwortschutz ausgestattet.
Wenn ein Benutzerpasswort gesetzt ist, sind alle Funktionen gesperrt, die das
metrologische Verhalten der Waage verändern könnten.
t Tippen Sie auf t.
t Geben Sie eine Zahl als Passwort ein.
Wenn Sie sich vertippt haben, können Sie Ihre Eingabe korrigieren:
– Schaltfläche k: Einzelne Zeichen rückwärts löschen.
– Schaltfläche C: Alle Zeichen löschen.
t Geben Sie dasselbe Passwort zur Kontrolle noch einmal ein.
t Bestätigen Sie mit l.
t Das neue Passwort wird erst nach Rückkehr zur 1. Ebene des Menüs aktiv.
Um das Passwort zu ändern, müssen Sie zuerst das alte Passwort eingeben.
Sie können dann ein neues Passwort festlegen.
Um das Passwort ganz zu löschen und den Zugang wieder ohne Passwort zu erlauben,
vergeben Sie ein leeres Passwort.
Sollten Sie das Passwort vergessen haben, wenden Sie sich an den Sartorius Service.
Im Menüpunkt Einstellungen zurücksetzen:
Hier können Sie alle Einstellungen der Waage auf den Auslieferungszustand
zurücksetzen.
t Wenn die Sicherheitsabfrage erscheint, wählen Sie Ja, zurücksetzen und
bestätigen Sie mit l. Die Waage wird zurückgesetzt und startet neu.
Benutzerpasswort setzen (nur Secura
®
):
Im Menüpunkt USB-Massenspeicher:
Mit dieser Funktion lässt sich der Speicher der Waage als USB-Wechseldatenträger
an einem PC anmelden. Diese Funktion wird vom Sartorius-Service bzw. bei der
Installation des PC-Treibers für den virtuellen COM-Port benötigt.
Weitere Informationen finden Sie im Kapitel „USB-Schnittstelle“ ab Seite 72.
Im Menüpunkt Servicemode aktivieren:
Diese Funktion wird vom Sartorius Service verwendet und ist nur für autorisierte
Service-Mitarbeiter zugänglich. Hier gibt es die folgenden Servicefunktionen:
– Wert für die Minimaleinwaage (SQmin) fest vorgeben
– Datum für die nächste Wartung eintragen
– Alle Einstellungen auf die Werksvoreinstellung zurücksetzen
Für den autorisierten Service sind im Menü Kalibrieren/Justieren zusätzlich die
folgenden Funktionen verfügbar (modellabhängig):
– Linearisieren extern (nur im nicht eichpflichtigen Verkehr)
– Vorlast setzen
– Vorlast löschen
Bei geeichten und versiegelten Waagen sind diese Funktionen nicht verfügbar.
32
Benutzer-Handbuch Secura, Quintix, Practum
Page 33
Supervisor Sperre
Menü sperren?
Sperren
Systemeinstellungen (Setup-Menü)
Im Menüpunkt Menütaste sperren (nur Secura®):
Mit dieser Funktion können Sie das Menü sperren bzw. entsperren.
Menü sperren (bei Quintix® und Practum®)
t Legen Sie einen Finger länger als 10 Sekunden auf die Menü-Taste.
t Bestätigen Sie mit Sperren.
Supervisor Sperre
Menü entsperren?
EntsperrenMenü
Menü aufrufen oder wieder entsperren:
t Legen Sie einen Finger länger als 10 Sekunden auf die Menü-Taste.
t Wählen Sie danach die gewünschte Funktion.
Benutzer-Handbuch Secura, Quintix, Practum
33
Page 34
Wägen

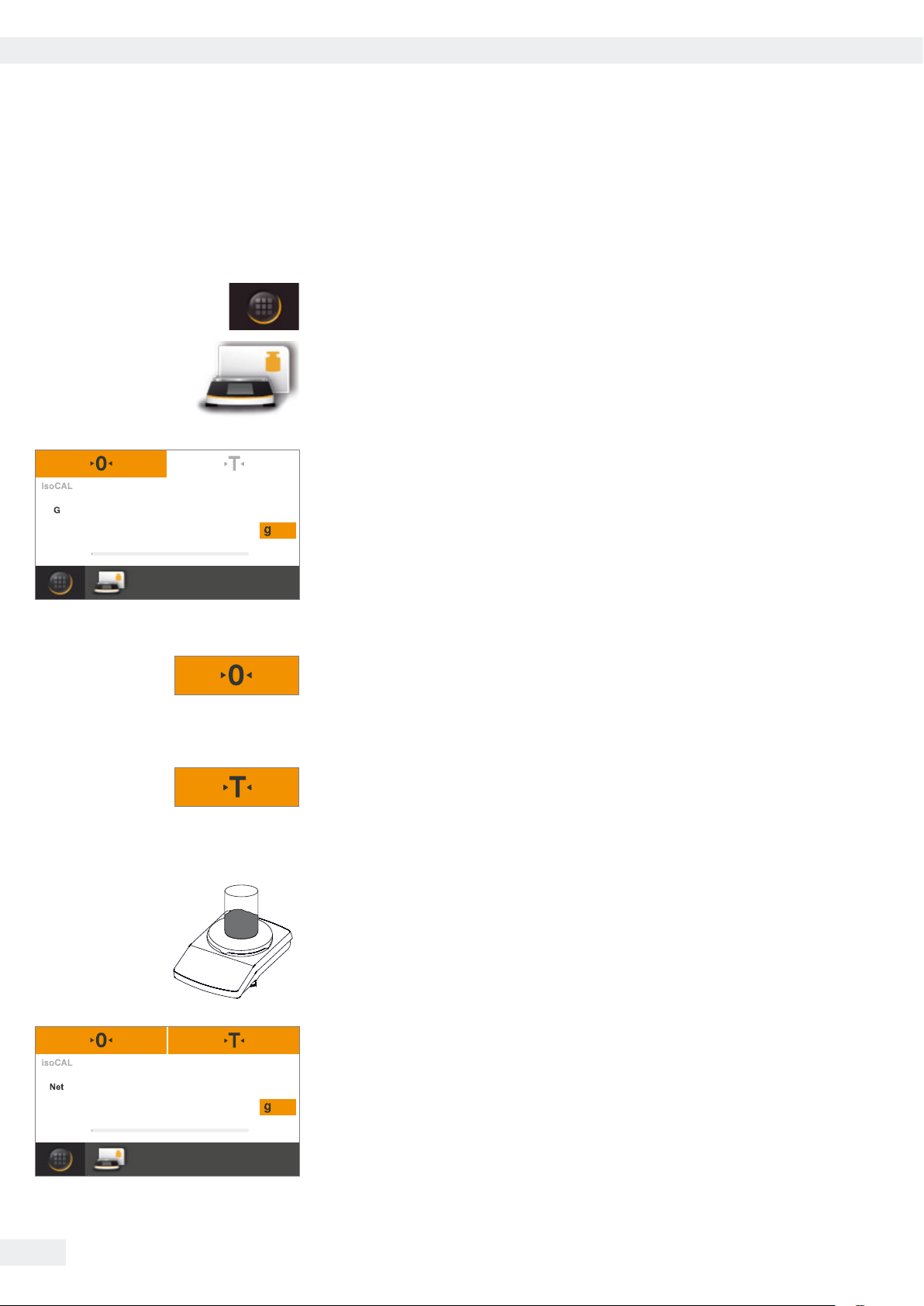

Wägen
Einsatzzweck: Mit dieser Anwendung bestimmen Sie das Gewicht eines Wägegutes innerhalb des
gerätespezifischen Wägebereiches (s. Technische Daten).
t Tippen Sie in einer beliebigen Anwendung auf die Menü-Taste.
t Tippen Sie im Menü auf das Symbol Wägen.
y Die Anwendung Wägen erscheint.
Max 2100 g d=0.01 g
0.00
Nullstellen
t Entlasten Sie die Waage.
t Tippen Sie auf D, um die Waage zu tarieren.
t Tippen Sie auf A, um die Waage auf Null zu stellen.
Alle Gewichtswerte werden bezogen auf diesen Nullpunkt gemessen (innerhalb
von ± 2% des Wägebereichs um den Nullpunkt).
Tarieren
t Falls Sie mit einem Gefäß arbeiten, stellen Sie das leere Gefäß auf die Waage.
Nach dem Tarieren zeigt die Waage wieder Null an.
Der tarierte Wert wird vom Gesamt-Wägebereich der Waage abgezogen.
Das Tarieren ist über den gesamten Wägebereich der Waage möglich.
t Geben Sie das Wägegut auf die Waagschale.
34
y Sobald sich der Wägewert nicht mehr ändert und die Einheit angezeigt wird,
Max 2100 g d=0.01 g
+
14.42
Benutzer-Handbuch Secura, Quintix, Practum
können Sie den gemessenen Wert ablesen.
Der Stillstand der Waage wird angezeigt, sobald das Wägeergebnis innerhalb
eines definierten Bereiches konstant ist. Bis zum Stillstand ist der Messwert im
Display grau und wechselt erst bei Stillstand der Waage zu schwarz.
Page 35
Inbetriebnahme
Umschalten der Gewichtseinheit
Einsatzzweck: Sie können einstellen, in welcher Gewichtseinheit und mit welcher Genauigkeit der
Wägewert angezeigt werden soll.
Bei geeichten Waagen können Sie nicht alle Einheiten wählen, sondern nur
zwischen metrischen Einheiten wechseln (Milligramm, Gramm, Kilogramm).
t Um die angezeigte Einheit zu wechseln, tippen Sie in der Wägeanzeige auf die
Schaltfläche der Einheit.
Einheit / Genauigkeit
g Alle Stellen an
Letzte Stelle autom. auskg
Letzte Stelle ausct
y Das Menü Einheit / Genauigkeit erscheint.
Die linke Liste enthält die verfügbaren Einheiten. Die aktuell ausgewählte
Einheit ist markiert (z. B. g). Die zuletzt ausgewählten Einheiten stehen in der
Liste automatisch oben. Selten oder nie benutzte Einheiten stehen weiter
unten.
Die rechte Liste zeigt die Anzeigegenauigkeit an. Die aktuell ausgewählte Einstellung ist markiert (z. B. Alle Stellen an).
t Wählen Sie die Einheit, in der das Wägeergebnis angezeigt werden soll
(z. B. g, kg, ct, lb).
t Wählen Sie die Anzeigegenauigkeit (z. B. Alle Stellen an oder
Letzte Stelle aus).
Sie können die Anzeigegenauigkeit zu jeder Einheit einzeln festlegen.
t Tippen Sie zum Bestätigen auf l.
y Die Wägeanzeige erscheint mit den geänderten Einstellungen.
Diese Einstellung bleibt so lange erhalten, bis Sie die Auswahl ändern.
Zu dieser Anwendung gibt es eine Online-Animation. Klicken Sie hier:
h
Benutzer-Handbuch Secura, Quintix, Practum
35
Page 36
Inbetriebnahme
Umrechnungsfaktoren der Gewichtseinheiten
Die Tabelle enthält gebräuchliche Gewichtseinheiten und ihre Umrechnungsfaktoren zur Einheit Gramm.
Einheit Faktor Anzeige
Gramm 1,00000000000 g
Kilogramm 0,00100000000 kg
Carat 5,00000000000 ct
Pound 0,00220462260 lb
Ounce 0,03527396200 oz
Troy ounce 0,03215074700 ozt
Tael Hongkong 0,02671725000 tlh
Tael Singapur 0,02645544638 tls
Tael Taiwan 0,02666666000 tlt
Grain 15,43235835000 GN
Pennyweight 0,64301493100 dwt
Milligramm 1000,00000000000 mg
Parts per Pound 1,12876677120 /lb
Tael China 0,02645547175 tlc
Momme 0,26670000000 mom
Karat 5,00000000000 Kt
Tola 0,08573333810 tol
Baht 0,06578947437 bat
Mesghal 0,21700000000 MS
Tonne 0,00000100000 t
Pound:Ounces 0,03527396200 lb:oz
Newton 0,00980665000 N
Mikrogramm 1000000,00000000000 μg
36
Benutzer-Handbuch Secura, Quintix, Practum
Page 37
Inbetriebnahme
SQmin Minimaleinwaage (nur Secura®)
Einsatzzweck: Mit dieser Funktion wird der Wägewert mit der vorgegebenen Mindesteinwaage
verglichen (SQmin = Sample Quantity Minimum). Dadurch wird sichergestellt, dass
die Wägeresultate über der vorgegebenen Minimaleinwaage liegen, die durch Ihr
Qualitätssicherungssystem definiert werden. Damit kann z.B. die Einhaltung der
Mindesteinwaage gemäß den Anforderungen der United States Pharmacopeia (USP)
sichergestellt werden.
SQmin ist nicht deckungsgleich mit der Mindestlast Min im gesetzlich geregelten
Bereich.
Voraussetzungen: Um die SQmin-Funktion nutzen zu können, muss die Waage durch einen Service-
techniker hierfür eingerichtet werden. Er ermittelt anhand der Vorgaben Ihres
QS-Systems die zulässige Mindesteinwaage und lädt diesen Wert in die Waage.
Diese Einstellung dokumentiert er durch ein Zertifikat „Waagentest gemäß USP“,
in dem die Messungen sowie die Mindesteinwaage protokolliert sind. Sobald
anschließend mit der SQmin Funktion gearbeitet wird, ist sichergestellt, dass die
Wägeresultate der USP-Richtlinie entsprechen.
SQmin ein- oder ausschalten
Wenn die SQmin-Funktion an Ihrer Waage eingerichtet ist, können Sie sie im Menü
Einstellungen unter Wägen – SQmin ein- oder ausschalten.
Anzeige der SQmin-Funktion während des Wägens
t Legen Sie das Wägegut auf die Waagschale.
Max 220 g
+
0.1037
SQmin 0.1200 g
d=0.0001 g
y Der SQmin-Wert wird rot angezeigt, solange der Wägewert kleiner als die
vorgegebene Minimaleinwaage ist.
Der Wägewert wird grau angezeigt, solange er kleiner ist als der voreingestellte
SQmin-Wert. Der Wägewert lässt sich dann in Anwendungen nicht übernehmen
und nicht ausdrucken (abhängig von der Einstellung im Menü »Sicherheitsniveau«).
Benutzer-Handbuch Secura, Quintix, Practum
37
Page 38
Inbetriebnahme
Individuelle Kennzeichnung (nur Secura®)
Einsatzzweck: Sie können Kennzeichner für folgende Druckvorgänge definieren:
– Gerätekennung (ID): wird im GLP-Protokoll als Kopfzeile ausgegeben.
– Chargenkennung (L ID): wird im GLP-Protokoll nach jedem GLP-Kopf abge-
fragt.
– Probenkennung (S ID): zur Druckausgabe über die Schaltfläche g. Diese Kenn-
zeichnung wird vor jedem Druck abgefragt.
Voraussetzungen: – Für die Druckausgabe muss die Waage an einen Sartorius Labordrucker oder an
einen PC angeschlossen sein (siehe „USB-Schnittstelle“ auf Seite 72).
– Die Einstellungen für die individuelle Kennzeichnung können Sie in den
System einstellungen unter Kennzeichner konfigurieren (siehe „Kennzeichner
(nur Secura®)“ auf Seite 29).
– Die Ausgabe des GLP-Protokolls können Sie in den Systemeinstellungen unter
Druckausgabe im Menüpunkt Manueller Druck aktivieren (siehe „Druckaus-
gabe“ auf Seite 28).
Druckausgabe starten
Beispiel: Konfiguration der Systemeinstellungen für die Ausgabe der Probenkennung (S ID):
Kennzeichner – Proben-ID Funktion – Autom. Inkrement
t Legen Sie das Wägegut auf die Waagschale.
Max 2100 g d=0.01 g
+
14.42
S ID
123
456
789
-0.
1
t Tippen Sie zum Drucken auf g.
y Der Kennzeichner für die Druckausgabe wird angezeigt.
Sie können den angezeigten Wert ggf. noch ändern.
– Angezeigten Wert löschen: Tippen Sie auf u.
– Letztes Zeichen löschen: Tippen Sie auf k.
t Tippen Sie zum Bestätigen auf l.
C
y Der Wägewert wird gedruckt. Eine Druckausgabe sieht nun z. B. so aus:
38
-----------------S ID 11
N + 200.21 g
S ID 12
N + 200.19 g
Benutzer-Handbuch Secura, Quintix, Practum
Page 39
Mischen (nur Secura® und Quintix®)

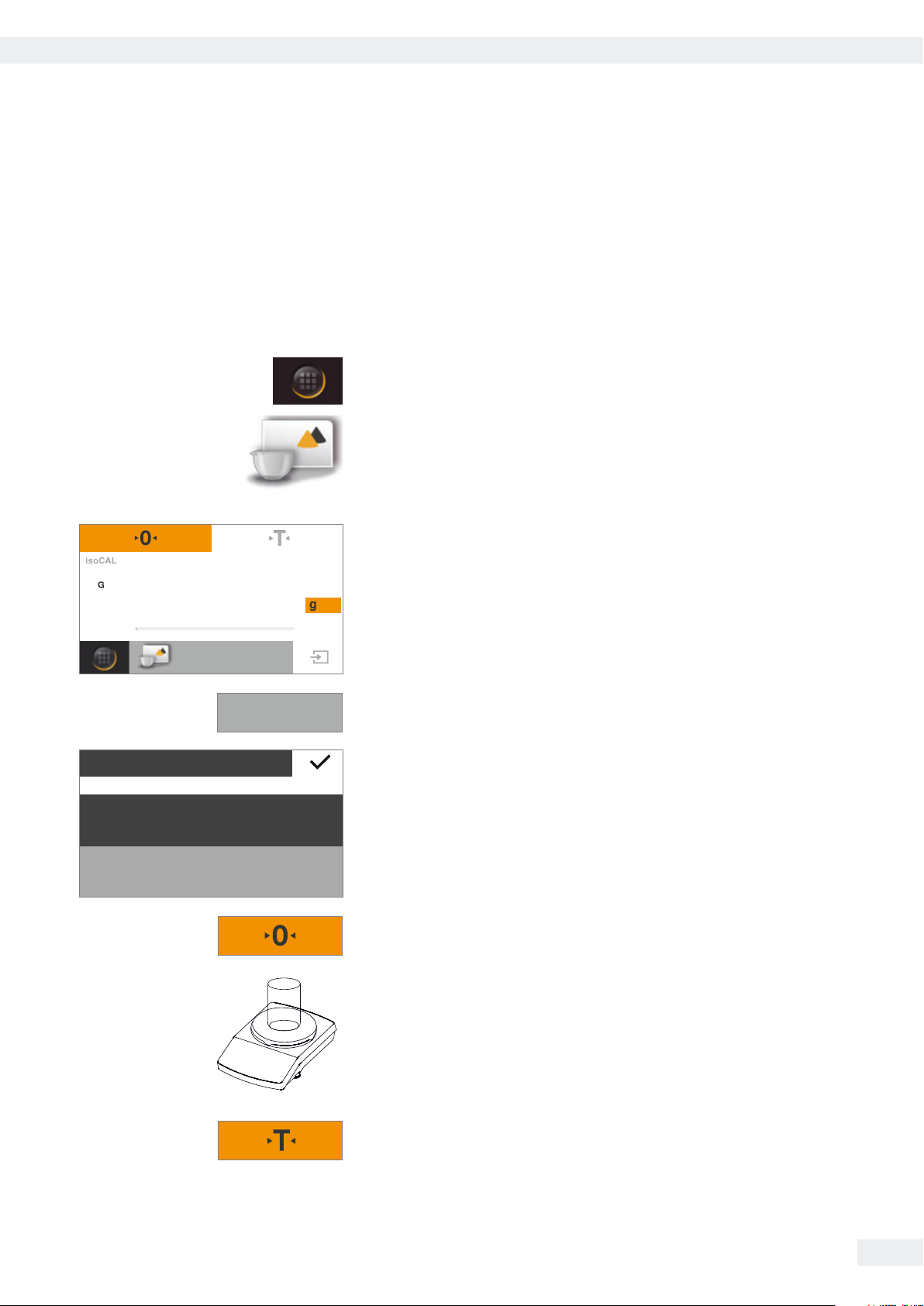

Mischen (nur Secura® und Quintix®)
Einsatzzweck: Mit dieser Anwendung können Sie bis zu 99 Komponenten für ein Gemisch oder
eine Rezeptur nacheinander in ein Gefäß zuwiegen. Nach jeder Komponente wird
die Waage automatisch tariert. Sie können sich jeweils den Wägewert der Einzelkomponente oder das Gesamtgewicht anzeigen lassen.
Beispiel: Sie möchten mehrere Komponenten eines Rezeptes in ein Gefäß einwiegen.
t Tippen Sie in einer beliebigen Anwendung auf die Menü-Taste.
Mischen
Max 2100 g d=0.01 g
0.00
Komponente
1
Komponente
Komponente drucken
An
Aus
t Tippen Sie im Menü auf das Symbol Mischen.
y Die Anwendung Mischen erscheint.
t Um die Einstellungen zu ändern, tippen Sie auf die graue Schaltfläche.
1
y Das Einstellungsfenster Mischen erscheint.
t Wählen Sie aus, ob die Einzelgewichte der Komponenten ausgedruckt werden
sollen, wenn ein Drucker angeschlossen ist.
t Tippen Sie zum Bestätigen auf l.
t Stellen Sie ggf. ein Gefäß auf die Waagschale.
t Tippen Sie ggf. zum Nullstellen auf A.
t Tippen Sie zum Tarieren auf D.
Benutzer-Handbuch Secura, Quintix, Practum
39
Page 40
Mischen (nur Secura® und Quintix®)
t Geben Sie die erste Komponente auf die Waagschale.
Max 2100 g d=0.01 g
Net
+
14.33
Komponente
1
t Um die Komponente zu übernehmen, tippen Sie auf v.
Max 2100 g d=0.01 g
Net1
y Der Wägewert wird angezeigt.
y Die Komponente wird gespeichert und die Waage wird automatisch tariert.
0.00
Komponente
t Geben Sie die nächste Komponente auf die Waagschale.
END
2
t Um die Komponente zu übernehmen, tippen Sie auf v.
t Wägen Sie ebenso weitere Komponenten der Rezeptur ein.
40
Benutzer-Handbuch Secura, Quintix, Practum
Page 41
Mischen (nur Secura® und Quintix®)
Max 2100 g d=0.01 g
Total
+
26.28
Komponente
3
t Zum Beenden tippen Sie auf x.
Net1
END
Total
t Um das Gesamtgewicht anzusehen, tippen Sie in der Wägeanzeige auf die
Schaltfläche Net1/Total.
y Das aufsummierte Gesamtgewicht wird angezeigt.
t Um auf den Wägewert der Einzelkomponente zurück zu wechseln, tippen Sie
erneut auf die Schaltfläche Net1/Total.
y Das Gesamtgewicht wird angezeigt und die Anwendung wechselt zurück in den
Ausgangszustand.
Protokoll ausdrucken
Voraussetzungen: Für die Druckausgabe muss ein Drucker (z. B. Sartorius YDP40) oder PC
angeschlossen und konfiguriert sein (siehe „USB-Schnittstelle“ auf Seite 72).
Im Einstellungsfenster Mischen muss die Option Komponente drucken auf Ein
gestellt sein.
Max 2100 g d=0.01 g
Net
+
26.28
Komponente
1
y Beim Übernehmen jeder Komponente wird ihr Wägewert gedruckt (Comp1,
y Falls ein Drucker angeschlossen ist, erscheint im Display oben rechts automa-
tisch eine zusätzliche Schaltfläche.
Comp2, etc.).
y Beim Tippen auf x wird das aufsummierte Gesamtgewicht gedruckt
(T-Comp).
y Das vollständige Protokoll sieht z. B. so aus:
--------------------Comp1 + 14.33 g
Comp2 + 5.97 g
Comp3 + 5.98 g
T-Comp + 26.28 g
Zu dieser Anwendung gibt es eine Online-Animation. Klicken Sie hier:
h
Benutzer-Handbuch Secura, Quintix, Practum
41
Page 42
Statistik (nur Secura® und Quintix®)
Statistik (nur Secura® und Quintix®)
Einsatzzweck: Wägewerte speichern und statistisch auswerten. Sie können bis zu 99 Komponenten
übernehmen. Folgende Werte werden als Ergebnis ausgeben:
– Anzahl der Komponenten
– Mittelwert
– Standardabweichung
– Variationskoeffizient
– Summe aller Werte
– Kleinster Wert (Minimum)
– Größter Wert (Maximum)
– Spanne: Differenz zwischen Maximum und Minimum
Voraussetzungen: Für die Druckausgabe muss ein Drucker angeschlossen und konfiguriert sein (siehe
„USB-Schnittstelle“ auf Seite 72).
t Tippen Sie in einer beliebigen Anwendung auf die Menü-Taste.
t Tippen Sie im Menü auf das Symbol Statistik.
y Die Anwendung Statistik erscheint.
Max 2100 g d=0.01 g
0.00
Komponente
1
Statistik
Komponente drucken Tara nach Übernahme
Aus
Komponente
AnAn
Aus
t Um die Einstellungen zu ändern, tippen Sie auf die graue Schaltfläche.
1
y Das Einstellungsfenster Statistik erscheint.
t Wählen Sie aus, ob die Einzelgewichte der Komponenten ausgedruckt werden
sollen.
t Legen Sie fest, ob die Waage tariert werden soll, wenn Sie eine Komponente
übernommen haben.
t Tippen Sie zum Bestätigen auf l.
t Tippen Sie ggf. zum Nullstellen auf A.
t Stellen Sie ggf. ein Gefäß auf die Waagschale.
42
Benutzer-Handbuch Secura, Quintix, Practum
Page 43

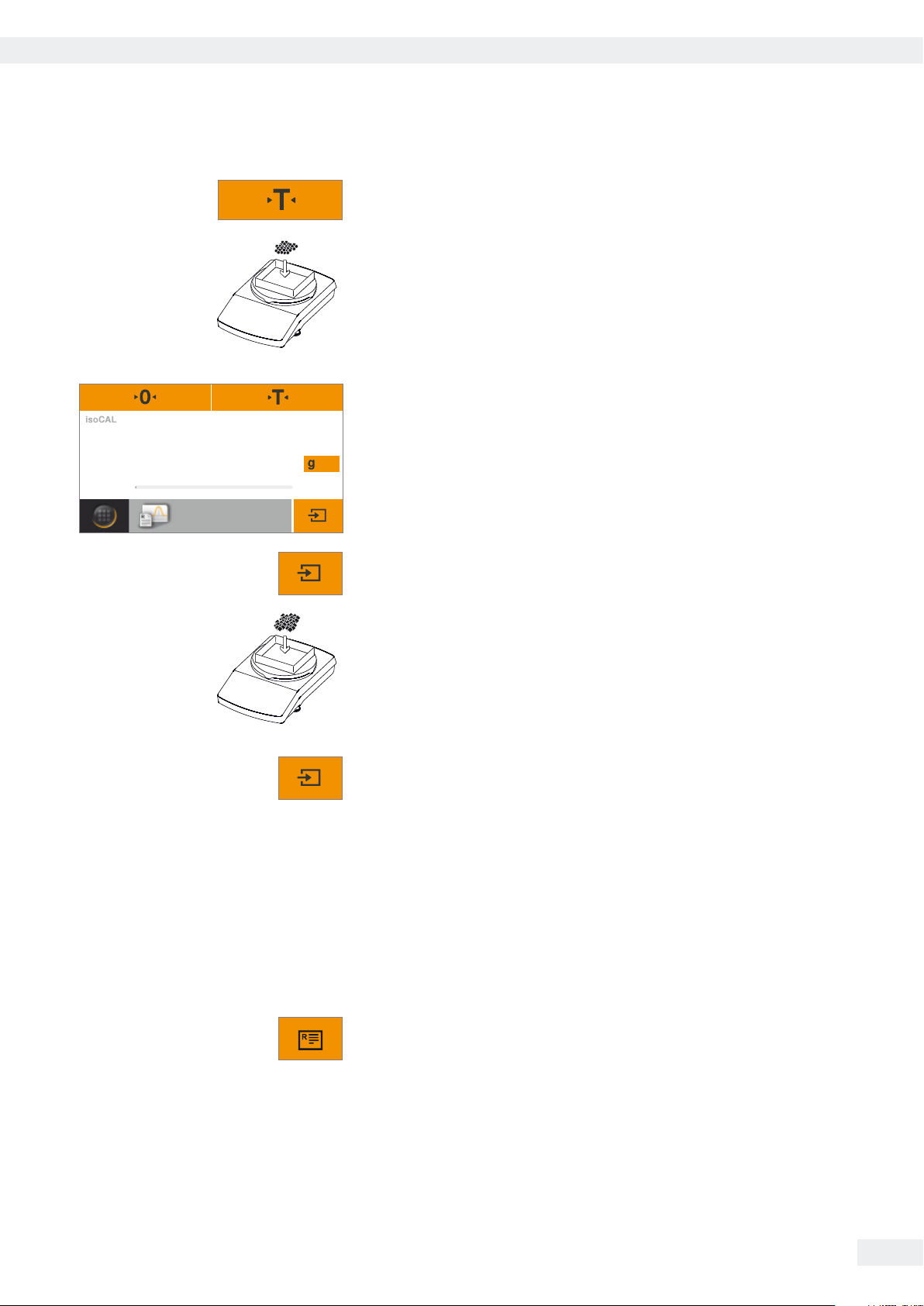

Statistik (nur Secura® und Quintix®)
t Tippen Sie zum Tarieren auf D.
t Geben Sie die erste Komponente auf die Waagschale.
Max 2100 g d=0.01 g
Net
+
14.33
Komponente
1
t Um die Komponente zu übernehmen, tippen Sie auf v.
t Nehmen Sie die erste Komponente von der Waagschale und legen Sie die
t Um die Komponente zu übernehmen, tippen Sie auf v.
y Der Wägewert wird angezeigt.
nächste Komponente auf.
t Wägen Sie ebenso weitere Komponenten ein.
y Die Wägewerte der übernommenen Komponenten (Comp1, Comp2, etc.)
werden auf dem angeschlossenen Drucker ausgedruckt.
Eine Druckausgabe sieht z. B. so aus:
Comp1 + 14.33 g
Comp2 + 8.47 g
Comp3 + 18.30 g
Comp4 + 13.19 g
Comp5 + 13.18 g
t Um das Zwischenergebnis für die bisher übernommenen Komponenten anzu-
zeigen, tippen Sie auf n.
Benutzer-Handbuch Secura, Quintix, Practum
43
Page 44
Statistik (nur Secura® und Quintix®)
Report
Anzahl der Posten: n 5
Mittelwert: x 13.49 g
Standardabweichung: s 3.60 g
Variationskoeffizient: sRel 27 %
Summe: Sum 67.47 g
Kleinster Wert: Min 8.47 g
Größter Wert: Max 18.30 g
Spanne: Diff 9.83 g
y Folgende Werte werden als Zwischenergebnis angezeigt:
– Anzahl der übernommenen Komponenten
– Mittelwert
– Standardabweichung
– Variationskoeffizient
– Summe aller Werte
– Kleinster Wert (Minimum)
– Größter Wert (Maximum)
– Spanne: Differenz zwischen Maximum und Minimum
t Um das Zwischenergebnis zu drucken, tippen Sie auf a.
y Die Auswertung, wie sie im Report angezeigt wird (n, x, s, sRel, etc.), wird
auf dem angeschlossenen Drucker ausgedruckt.
Eine Druckausgabe sieht z. B. so aus:
n 5
x + 13.49 g
s + 3.60 g
sRel + 27.00 %
Sum + 67.47 g
Min + 8.47 g
Max + 18.30 g
Diff + 9.83 g
t Um in die Anwendung Statistik zurück zu wechseln, tippen Sie auf m.
Max 2100 g d=0.01 g
Net
+
12.03
Komponente
END
5
t Wägen Sie ggf. weitere Komponenten ein und lassen Sie sich das aktualisierte
Zwischenergebnis anzeigen.
t Zum Beenden tippen Sie auf x.
y Die Anwendung wechselt zurück in den Ausgangszustand.
Zu dieser Anwendung gibt es eine Online-Animation. Klicken Sie hier:
h
44
Benutzer-Handbuch Secura, Quintix, Practum
Page 45
Komponenten summieren (nur Secura® und Quintix®)
Komponenten summieren
(nur Secura
Einsatzzweck: Wägewerte summieren. Sie können bis zu 99 Komponenten übernehmen.
Damit können Sie Komponenten übernehmen, die in unterschiedlichen Gefäßen
eingewogen werden müssen. Vor dem Einwägen jeder Komponente können Sie
das jeweilige Gefäß tarieren.
Beispiel: Sie haben eine Rezeptur, deren Bestandteile Sie nicht sofort miteinander vermischen
wollen. Mit dieser Anwendung können Sie die einzelnen Komponenten in unterschiedliche Gefäße einwägen, protokollieren und jederzeit die Gesamteinwaage
abfragen.
t Tippen Sie in einer beliebigen Anwendung auf die Menü-Taste.
t Tippen Sie im Menü auf das Symbol Komponenten.
y Die Anwendung Komponenten erscheint.
Max 2100 g d=0.01 g
®
und Quintix®)
0.00
Komponente
1
Komponenten
Komponente drucken
An
Aus
t Tippen Sie ggf. zum Nullstellen auf A.
t Stellen Sie das Gefäß für die erste Komponente auf die Waagschale.
Komponente
t Um die Einstellungen zu ändern, tippen Sie auf die graue Schaltfläche.
1
y Das Einstellungsfenster Komponenten erscheint.
t Wählen Sie aus, ob die Einzelgewichte der Komponenten ausgedruckt werden
sollen.
t Tippen Sie zum Bestätigen auf l.
t Tippen Sie zum Tarieren auf D.
Benutzer-Handbuch Secura, Quintix, Practum
45
Page 46
Komponenten summieren (nur Secura® und Quintix®)
t Geben Sie die erste Komponente auf die Waagschale.
y Der Wägewert wird angezeigt.
Max 2100 g d=0.01 g
Net
+
14.32
Komponente
1
t Um die Komponente zu übernehmen, tippen Sie auf v.
t Entlasten Sie die Waage.
t Stellen Sie das Gefäß für die zweite Komponente auf die Waagschale.
t Tippen Sie zum Tarieren auf D.
t Geben Sie die zweite Komponente auf die Waagschale.
t Um die Komponente zu übernehmen, tippen Sie auf v.
y Der Wägewert wird angezeigt.
Max 2100 g d=0.01 g
Sum
+
32.59
46
Komponente
Benutzer-Handbuch Secura, Quintix, Practum
END
3
Page 47
Komponenten summieren (nur Secura® und Quintix®)
t Wägen Sie ebenso weitere Komponenten ein.
Max 2100 g d=0.01 g
Sum
+
51.67
Komponente
4
t Zum Beenden tippen Sie auf x.
Net
END
Sum
t Um das aufsummierte Gesamtgewicht anzusehen, tippen Sie in der Wägeanzei-
ge auf die Schaltfläche Net.
y Das Gesamtgewicht aller übernommenen Komponenten wird angezeigt.
t Um zur Anzeige des Einzelgewichts zurück zu wechseln, tippen Sie auf die
Schaltfläche Sum.
y Die Anwendung wechselt zurück in den Ausgangszustand.
Protokoll ausdrucken
Voraussetzungen: Für die Druckausgabe muss ein Sartorius-Drucker YDP40 oder PC angeschlossen
und konfiguriert sein (siehe „USB-Schnittstelle“ auf Seite 72).
Max 2100 g d=0.01 g
Net
+
14.32
Komponente
1
Max 2100 g d=0.01 g
Net
+
18.27
Komponente
END
2
y Falls ein Drucker angeschlossen ist, erscheint im Display oben rechts automa-
tisch eine zusätzliche Schaltfläche.
t Um den aktuellen Wert auszudrucken, tippen Sie auf a.
y Beim Übernehmen jeder Komponente wird ihr Wägewert gedruckt (Comp1,
Comp2, etc.).
y Beim Tippen auf x wird das aufsummierte Gesamtgewicht gedruckt
(T-Comp).
y Das vollständige Protokoll sieht z. B. so aus:
--------------------Comp1 + 14.32 g
Comp2 + 18.27 g
Comp3 + 13.73 g
T-Comp + 51.67 g
Zu dieser Anwendung gibt es eine Online-Animation. Klicken Sie hier:
h
Benutzer-Handbuch Secura, Quintix, Practum
47
Page 48
Dichte

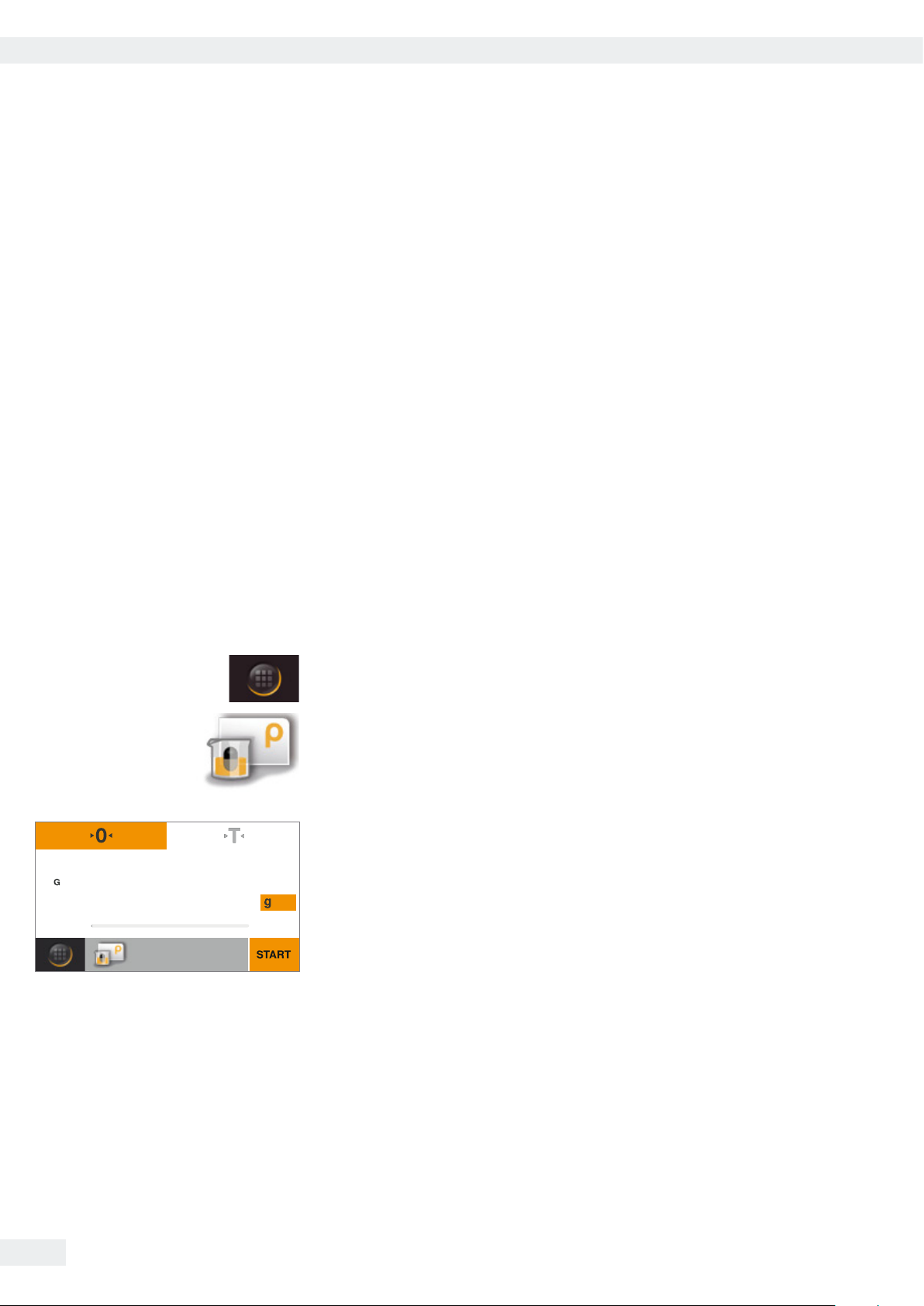

Dichte
Einsatzzweck: Sie können die Dichte von festen Stoffen nach der Auftriebsmethode bestimmen.
Die Dichtebestimmung wird nach dem archimedischen Prinzip durchgeführt. Jeder
Körper, der in eine Flüssigkeit getaucht wird, wird um so viel leichter wie die
Gewichtskraft der von ihm verdrängten Flüssigkeitsmenge.
Berechnungsgrundlagen für die Dichtebestimmung
Der Dichtebestimmung nach der Auftriebsmethode liegt die folgende Formel
zugrunde:
l Dichte der Probe (Rho)
lfl Dichte der Auftriebsflüssigkeit
Wa Gewicht der Probe in Luft
Wfl Gewicht der Probe in Flüssigkeit
Auftrieb: l = (Wa / (Wa - Wfl)) * lfl
Voraussetzungen: Zur Dichtebestimmung benötigen Sie ein Sartorius Dichtebestimmungsset:
– für Analysenwaagen YDK03
– für Präzisionswaagen YDK04.
Montieren Sie das Dichtebestimmungsset auf der Waage und bereiten Sie es vor,
wie in der Anleitung zum Dichtebestimmungsset beschrieben.
t Tippen Sie in einer beliebigen Anwendung auf die Menü-Taste.
t Tippen Sie im Menü auf das Symbol Dichte.
y Die Anwendung Dichte erscheint.
Max 220 g d=0.0001 g
0.0000
Mediumdichte
0.9982
g/cm
3
Unter Mediumdichte wird die Dichte der Auftriebsflüssigkeit angezeigt.
Die folgenden Werte für destilliertes Wasser bei verschiedenen Temperaturen
sind vordefiniert:
– 0.99823 g/cm3 bei 20°C
– 0.99802 g/cm3 bei 21°C
– 0.99780 g/cm3 bei 22°C
Weitere Dichtewerte finden Sie in der Tabelle auf Seite 51.
48
Benutzer-Handbuch Secura, Quintix, Practum
Page 49
Dichte
Dichte
Mediumdichte Genauigkeit
0.9982
0.9980
0.9978
Mediumdichte
0.9982
0
0.0
0.00
0.000
t Um die Dichte der Auftriebsflüssigkeit zu ändern, tippen Sie auf die graue
3
g/cm
Schaltfläche.
y Das Einstellungsfenster Dichte erscheint.
t Geben Sie links die Dichte der Auftriebsflüssigkeit ein.
Wählen Sie aus oder tippen Sie dazu ggf. auf t, geben Sie den gewünschten
Wert ein und bestätigen Sie mit l.
t Wählen Sie rechts die Genauigkeit des Dichteergebnisses.
t Tippen Sie zum Bestätigen auf l.
t Hängen Sie den Tauchkorb in das Gestell des Dichtebestimmungssets ein.
t Füllen Sie das Becherglas des Dichtebestimmungssets mit der Auftriebsflüssig-
keit. Achten Sie dabei darauf, dass der Tauchkorb ausreichend tief in die Flüssigkeit eintaucht, um später das Wägegut aufzunehmen.
t Wenn Sie destilliertes Wasser als Auftriebsflüssigkeit verwenden, geben Sie drei
Tropfen Tensid dazu, um den Einfluss der Oberflächenspannung auf das Messergebnis zu verringern.
t Tippen Sie zum Tarieren auf D.
y Die Waage mit dem vorbereiteten Dichtebestimmungsset ist tariert.
Max 220 g d=0.0001 g
Net
0.0000
Mediumdichte
0.9982
t Um die Dichtebestimmung zu starten, tippen Sie auf w.
t Legen Sie das Wägegut auf die Waagschale oben auf dem Gestell des Dichtebe-
Max 220 g d=0.0001 g
Net
+
4.8909
g/cm
3
stimmungssets.
y Unter der Wägeanzeige steht der Schritt Gewicht in Luft.
Gewicht in Luft
END
Benutzer-Handbuch Secura, Quintix, Practum
49
Page 50

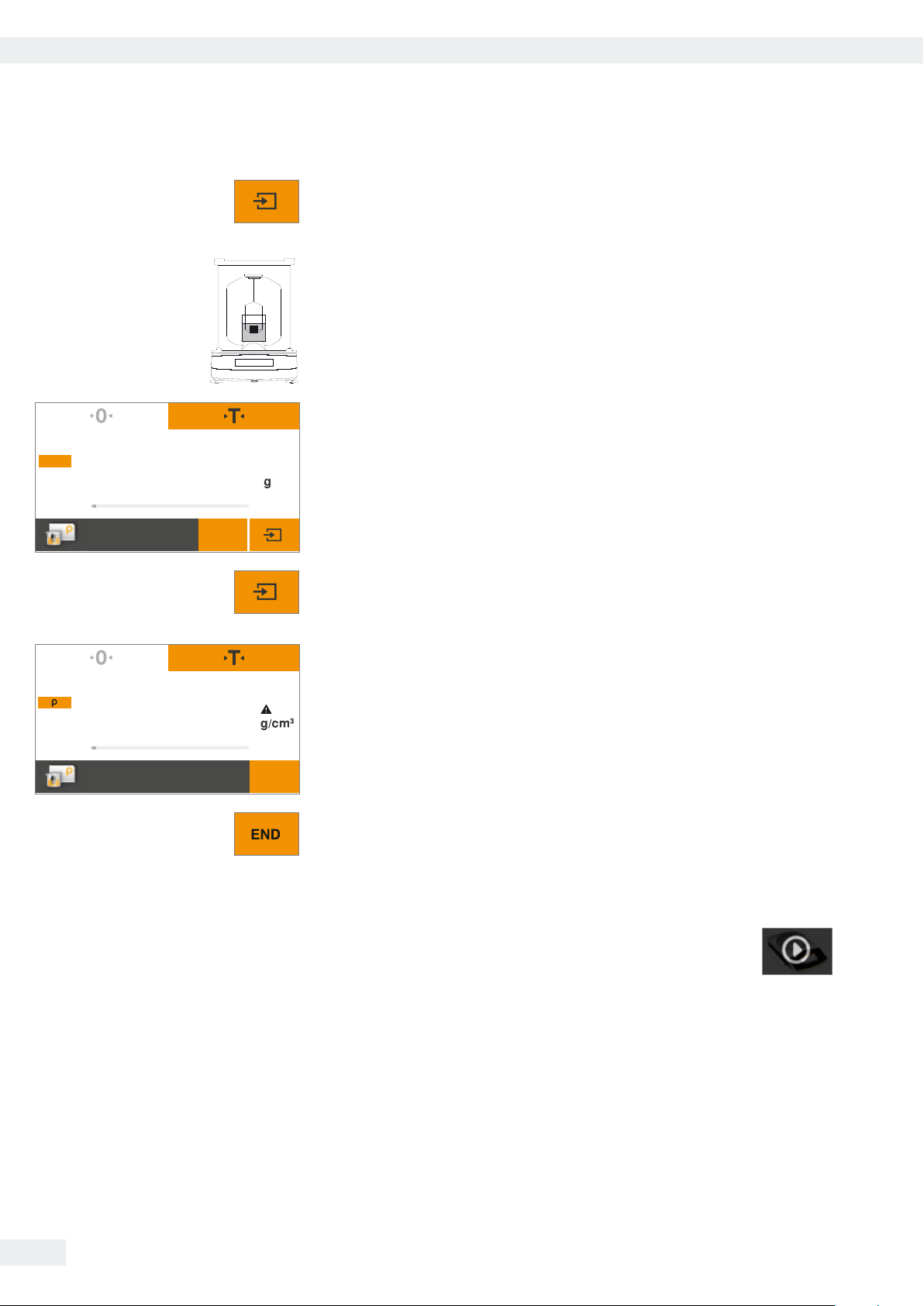

Dichte
t Um den Wägewert zu übernehmen, tippen Sie auf v.
t Nehmen Sie das Wägegut von der Waagschale und legen Sie es mit einer
Pinzette in den Tauchkorb des Dichtebestimmungssets.
! Achten Sie dabei darauf, dass das Wägegut vollständig in die
Auftriebsflüssigkeit eintaucht und keine Luftblasen an dem Wägegut haften!
y Unter der Wägeanzeige steht der Schritt Gewicht im Medium.
Max 220 g d=0.0001 g
Net
+
4.4787
Gewicht im Medium
t Um den Wägewert zu übernehmen, tippen Sie auf v.
Max 220 g d=0.0001 g
+
11.86
END
y Die Waage berechnet die Dichte des Wägegutes und zeigt sie an.
END
t Zum Beenden tippen Sie auf x.
y Die Anwendung wechselt zurück in den Ausgangszustand.
Falls die Druckausgabe des GLP-Protokolls konfiguriert ist, wird das GLP-Protokoll automatisch ausgedruckt (siehe „Druckausgabe“ auf Seite 28).
Zu dieser Anwendung gibt es eine Online-Animation. Klicken Sie hier:
h
50
Benutzer-Handbuch Secura, Quintix, Practum
Page 51
Dichtewerte von H2O bei Temperatur T (in °C)
T/°C 0,0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9
10. 0,99973 0,99972 0,99971 0,99970 0,99969 0,99968 0,99967 0,99966 0,99965 0,99964
11. 0,99963 0,99962 0,99961 0,99960 0,99959 0,99958 0,99957 0,99956 0,99955 0,99954
12. 0,99953 0,99951 0,99950 0,99949 0,99948 0,99947 0,99946 0,99944 0,99943 0,99942
13. 0,99941 0,99939 0,99938 0,99937 0,99935 0,99934 0,99933 0,99931 0,99930 0,99929
14. 0,99927 0,99926 0,99924 0,99923 0,99922 0,99920 0,99919 0,99917 0,99916 0,99914
15. 0,99913 0,99911 0,99910 0,99908 0,99907 0,99905 0,99904 0,99902 0,99900 0,99899
16. 0,99897 0,99896 0,99894 0,99892 0,99891 0,99889 0,99887 0,99885 0,99884 0,99882
17. 0,99880 0,99879 0,99877 0,99875 0,99873 0,99871 0,99870 0,99868 0,99866 0,99864
18. 0,99862 0,99860 0,99859 0,99857 0,99855 0,99853 0,99851 0,99849 0,99847 0,99845
19. 0,99843 0,99841 0,99839 0,99837 0,99835 0,99833 0,99831 0,99829 0,99827 0,99825
20. 0,99823 0,99821 0,99819 0,99817 0,99815 0,99813 0,99811 0,99808 0,99806 0,99804
21. 0,99802 0,99800 0,99798 0,99795 0,99793 0,99791 0,99789 0,99786 0,99784 0,99782
22. 0,99780 0,99777 0,99775 0,99773 0,99771 0,99768 0,99766 0,99764 0,99761 0,99759
23. 0,99756 0,99754 0,99752 0,99749 0,99747 0,99744 0,99742 0,99740 0,99737 0,99735
24. 0,99732 0,99730 0,99727 0,99725 0,99722 0,99720 0,99717 0,99715 0,99712 0,99710
Dichte
25. 0,99707 0,99704 0,99702 0,99699 0,99697 0,99694 0,99691 0,99689 0,99686 0,99684
26. 0,99681 0,99678 0,99676 0,99673 0,99670 0,99668 0,99665 0,99662 0,99659 0,99657
27. 0,99654 0,99651 0,99648 0,99646 0,99643 0,99640 0,99637 0,99634 0,99632 0,99629
28. 0,99626 0,99623 0,99620 0,99617 0,99614 0,99612 0,99609 0,99606 0,99603 0,99600
29. 0,99597 0,99594 0,99591 0,99588 0,99585 0,99582 0,99579 0,99576 0,99573 0,99570
30. 0,99567 0,99564 0,99561 0,99558 0,99555 0,99552 0,99549 0,99546 0,99543 0,99540
Dichtewerte von Ethanol bei Temperatur T (in °C)
T/°C 0,0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9
10. 0,79784 0,79775 0,79767 0,79758 0,79750 0,79741 0,79733 0,79725 0,79716 0,79708
11. 0,79699 0,79691 0,79682 0,79674 0,79665 0,79657 0,79648 0,79640 0,79631 0,79623
12. 0,79614 0,79606 0,79598 0,79589 0,79581 0,79572 0,79564 0,79555 0,79547 0,79538
13. 0,79530 0,79521 0,79513 0,79504 0,79496 0,79487 0,79479 0,79470 0,79462 0,79453
14. 0,79445 0,79436 0,79428 0,79419 0,79411 0,79402 0,79394 0,79385 0,79377 0,79368
15. 0,79360 0,79352 0,79343 0,79335 0,79326 0,79318 0,79309 0,79301 0,79292 0,79284
16. 0,79275 0,79267 0,79258 0,79250 0,79241 0,79232 0,79224 0,79215 0,79207 0,79198
17. 0,79190 0,79181 0,79173 0,79164 0,79156 0,79147 0,79139 0,79130 0,79122 0,79113
18. 0,79105 0,79096 0,79088 0,79079 0,79071 0,79062 0,79054 0,79045 0,79037 0,79028
19. 0,79020 0,79011 0,79002 0,78994 0,78985 0,78977 0,78968 0,78960 0,78951 0,78943
20. 0,78934 0,78926 0,78917 0,78909 0,78900 0,78892 0,78883 0,78874 0,78866 0,78857
21. 0,78849 0,78840 0,78832 0,78823 0,78815 0,78806 0,78797 0,78789 0,78780 0,78772
22. 0,78763 0,78755 0,78746 0,78738 0,78729 0,78720 0,78712 0,78703 0,78695 0,78686
23. 0,78678 0,78669 0,78660 0,78652 0,78643 0,78635 0,78626 0,78618 0,78609 0,78600
24. 0,78592 0,78583 0,78575 0,78566 0,78558 0,78549 0,78540 0,78532 0,78523 0,78515
25. 0,78506 0,78497 0,78489 0,78480 0,78472 0,78463 0,78454 0,78446 0,78437 0,78429
26. 0,78420 0,78411 0,78403 0,78394 0,78386 0,78377 0,78368 0,78360 0,78351 0,78343
27. 0,78334 0,78325 0,78317 0,78308 0,78299 0,78291 0,78282 0,78274 0,78265 0,78256
28. 0,78248 0,78239 0,78230 0,78222 0,78213 0,78205 0,78196 0,78187 0,78179 0,78170
29. 0,78161 0,78153 0,78144 0,78136 0,78127 0,78118 0,78110 0,78101 0,78092 0,78084
30. 0,78075 0,78066 0,78058 0,78049 0,78040 0,78032 0,78023 0,78014 0,78006 0,77997
Benutzer-Handbuch Secura, Quintix, Practum
51
Page 52
Prozent
Prozent
Einsatzzweck: Mit dieser Anwendung können Sie den prozentualen Anteil oder die prozentuale
Differenz des Wägegutes bezogen auf ein Referenzgewicht ermitteln.
t Tippen Sie in einer beliebigen Anwendung auf die Menü-Taste.
t Tippen Sie im Menü auf das Symbol Prozent.
y Die Anwendung Prozent erscheint.
Max 2100 g d=0.01 g
Unter Referenz wird die Referenzprozentzahl angezeigt (z. B. 10,0 %).
0.00
Referenz
10.0
%
0
0.0
0.00
0.000
Referenz
10.0
t Um die Referenzprozentzahl zu ändern, tippen Sie auf die graue Schaltfläche.
%
y Das Einstellungsfenster Prozent erscheint.
t Geben Sie links die Referenzprozentzahl ein.
Wählen Sie aus oder tippen Sie dazu ggf. auf t, geben Sie den gewünschten
Wert ein und bestätigen Sie mit l.
t Wählen Sie rechts die Genauigkeit der Prozentanzeige.
t Tippen Sie zum Bestätigen auf l.
Prozent
Referenz Genauigkeit
10.0
50.0
100.0
t Tippen Sie ggf. zum Nullstellen auf A.
t Stellen Sie ggf. ein Gefäß auf die Waagschale.
t Tippen Sie zum Tarieren auf D.
52
Benutzer-Handbuch Secura, Quintix, Practum
Page 53
t Geben Sie die Referenzprobe auf die Waagschale.
y Das Gewicht der Referenzprobe wird angezeigt.
Max 2100 g d=0.01 g
+
14.32
Referenz
10.0
%
Prozent
t Tippen Sie auf w.
y Die Anzeige zeigt die Referenzprozentzahl an.
Max 2100 g d=0.01 g
%
+
10.0
Referenzgewicht
14.32
t Geben Sie die unbekannte Probe auf die Waagschale.
Max 2100 g d=0.01 g
%
+
100.1
END
Unter Referenzgewicht wird das Gewicht der Referenzprobe angezeigt.
t Nehmen Sie die Referenzprobe von der Waage.
y Die Waage zeigt den Prozentwert der Probe bezogen auf die Referenzprobe an.
Referenzgewicht
14.32
END
Benutzer-Handbuch Secura, Quintix, Practum
53
Page 54
Prozent
Max 2100 g d=0.01 g
Net
+
143.28
Referenzgewicht
14.32
t Zum Beenden tippen Sie auf x.
Net
t Um das Probengewicht anzusehen, tippen Sie in der Wägeanzeige auf die
%
END
h
Schaltfläche %.
y Das Gewicht der Probe wird angezeigt.
t Um auf den Prozentwert zurück zu wechseln, tippen Sie erneut auf die Schalt-
fläche Net.
t Geben Sie ggf. weitere Proben auf die Waagschale, um ihren Prozentwert bezo-
gen auf die Referenzprobe zu ermitteln.
y Die Anwendung wechselt zurück in den Ausgangszustand.
Zu dieser Anwendung gibt es eine Online-Animation. Klicken Sie hier:
54
Benutzer-Handbuch Secura, Quintix, Practum
Page 55

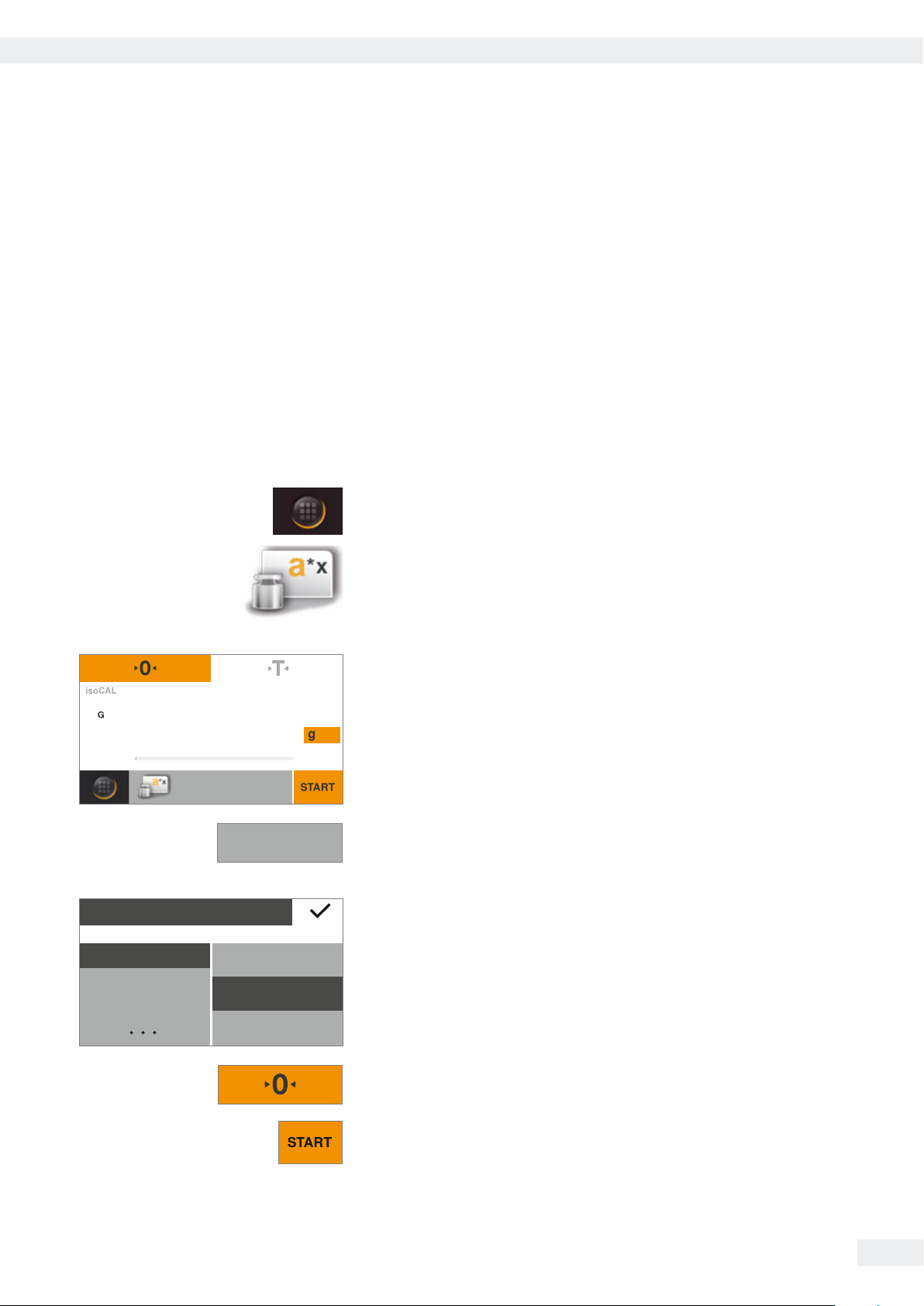

Umrechnen (nur Secura® und Quintix®)
Umrechnen (nur Secura® und Quintix®)
Einsatzzweck: Mit dieser Anwendung können Sie den Wägewert mit einem frei definierbaren
Faktor multiplizieren. Eine Division ist ebenfalls möglich, wenn Sie einen Faktor
kleiner als Null wählen. Der eingegebene Faktor wird netzausfallsicher gespeichert.
Beispiel: Sie möchten das Flächengewicht eines Blattes Papier (DIN A 4) ermitteln.
Dazu gehen Sie wie folgt vor:
– Das Flächengewicht (z. B. 80 g/m2) ergibt sich durch Division des Gewichtes
durch die Fläche.
– Die Fläche eines Blattes Papier im Format DIN A 4 beträgt:
0,210 0,297 = 0,06237 m
– Die Division durch 0,06237 entspricht einer Multiplikation mit dem Kehrwert
1 / 0,06237, also mit 16,03335.
– Sie müssen in der Anwendung den Faktor 16,03335 einstellen.
t Tippen Sie in einer beliebigen Anwendung auf die Menü-Taste.
2
.
Umrechnen
16.03335
Max 2100 g d=0.01 g
0.00
Faktor
1
Faktor Genauigkeit
0
1
0.0
2
0.00
t Tippen Sie im Menü auf das Symbol Umrechnen.
y Die Anwendung Umrechnen erscheint.
Unter Faktor wird der Multiplikator angezeigt.
Faktor
t Um den Faktor und die Genauigkeit der Umrechnung einzustellen, tippen Sie
1
auf die graue Schaltfläche.
y Das Einstellungsfenster Umrechnen erscheint.
t Geben Sie links den Faktor ein, mit dem das Gewicht der Probe multipliziert
werden soll.
Wählen Sie aus oder tippen Sie dazu auf t, geben Sie den gewünschten Wert
ein und bestätigen Sie mit l.
t Wählen Sie rechts die Genauigkeit der Umrechnungsanzeige.
t Tippen Sie zum Bestätigen auf l.
t Tippen Sie ggf. zum Nullstellen auf A.
t Tippen Sie auf w.
Benutzer-Handbuch Secura, Quintix, Practum
55
Page 56
Umrechnen (nur Secura® und Quintix®)
t Geben Sie die Probe auf die Waagschale.
y Das Gewicht der Probe wird mit dem eingegebenen Faktor multipliziert und das
Ergebnis wird angezeigt.
Res
Max 2100 g d=0.01 g
+
81.4
Faktor
16.03335
END
Max 2100 g d=0.01 g
Net
+
5.08
16.03335
t Zum Beenden tippen Sie auf x.
Res
Faktor
Net
t Geben Sie ggf. weitere Proben auf die Waagschale, um ihr Gewicht mit dem
eingegebenen Faktor zu multiplizieren.
t Um das gemessene Einzelgewicht der Probe anzusehen, tippen Sie in der Wäge-
anzeige auf die Schaltfläche Res.
y Das Einzelgewicht der Probe wird angezeigt.
END
t Um zur Anzeige des berechneten Ergebnisses zurück zu wechseln, tippen Sie
erneut auf die Schaltfläche Net/G.
y Die Anwendung wechselt zurück in den Ausgangszustand.
56
Zu dieser Anwendung gibt es eine Online-Animation. Klicken Sie hier:
h
Benutzer-Handbuch Secura, Quintix, Practum
Page 57
Unruhewägen
Unruhewägen
Einsatzzweck: Diese Anwendung eignet sich für bewegliches Wägegut (z. B. lebende Tiere) und
zum Wägen in unruhiger Umgebung. Für jedes zu wiegende Objekt wird automatisch ein Messzyklus mit einer definierten Zahl von Messungen durchgeführt. Aus
den einzelnen Messungen wird der Mittelwert gebildet und als Ergebnis angezeigt.
t Tippen Sie in einer beliebigen Anwendung auf die Menü-Taste.
Max 2100 g d=0.01 g
0.00
Messungen
Unruhewägen
Messungen Start
5
10
20
Unruhe
5
Messungen
automatisch
manuell
t Tippen Sie im Menü auf das Symbol Unruhewägen.
y Die Anwendung Unruhewägen erscheint.
Unter
Messungen wird die eingestellte Anzahl der Messungen angezeigt.
t Um die Anzahl der Messungen und weitere Einstellungen festzulegen, tippen
5
Sie auf die graue Schaltfläche.
y Das Einstellungsfenster Unruhewägen erscheint.
t Geben Sie links die Anzahl der Messungen ein.
Wählen Sie aus oder tippen Sie ggf. auf t, geben Sie den gewünschten Wert
ein und bestätigen Sie mit l.
t Wählen Sie in der Mitte den Grad der Unruhe der Bewegung (z. B. für das Start-
kriterium der Messung).
t Wählen Sie rechts, ob die Messungen manuell oder automatisch gestartet
werden sollen.
t Tippen Sie zum Bestätigen auf l.
t Tippen Sie ggf. zum Nullstellen auf A.
t Wenn Sie ein lebendes Tier wiegen möchten, stellen Sie einen Behälter oder
einen Käfig auf die Waagschale.
t Tippen Sie zum Tarieren auf D.
Benutzer-Handbuch Secura, Quintix, Practum
57
Page 58
Unruhewägen
t Setzen Sie das Tier in den Behälter.
t Falls Sie den Start der Messung auf manuell eingestellt haben, tippen Sie auf
w.
Falls Sie den Start der Messung auf automatisch eingestellt haben, beginnt die
Messung, sobald die einzelnen Wägewerte innerhalb der vordefinierten
Schwankungsbreite/Unruhe liegen.
y Die vorgegebene Anzahl Messungen wird durchgeführt.
Max 2100 g d=0.01 g
Der Mittelwert wird berechnet und angezeigt.
+
349.21
Messungen
t Um den aktuellen Wägewert anzusehen, tippen Sie in der Wägeanzeige auf die
Max 2100 g d=0.01 g
Net
+
338.84
Messungen
t Zum Beenden tippen Sie auf x,
oder nehmen Sie das Wägegut von der Waagschale.
END
5
Schaltfläche \.
y Der (schwankende) aktuelle Wägewert wird in grau angezeigt.
END
5
Net
t Um auf den berechneten Mittelwert zurück zu wechseln, tippen Sie erneut auf
die Schaltfläche Net.
58
y Die Anwendung wechselt zurück in den Ausgangszustand.
Zu dieser Anwendung gibt es eine Online-Animation. Klicken Sie hier:
h
Benutzer-Handbuch Secura, Quintix, Practum
Page 59
Kontrollieren
Kontrollieren
Einsatzzweck: Mit dieser Anwendung können Sie kontrollieren, ob ein Wägewert innerhalb der
vorgegeben Toleranzgrenzen liegt. Die Anwendung ermöglicht außerdem das einfache Einwiegen von Wägegütern auf einen bestimmten Sollwert.
t Tippen Sie in einer beliebigen Anwendung auf die Menü-Taste.
t Tippen Sie im Menü auf das Symbol Kontrollieren.
y Die Anwendung Kontrollieren erscheint.
Max 2100 g d=0.01 g
Unter Min und Max werden die eingestellten Grenzwerte angezeigt.
Kontrollieren
Min Max
0.00
00.0
00.0
0.00
Min g
0.00
Max g
0.00
Min g
Max g
0.00
0.00
0.00
Max 2100 g d=0.01 g
0.00
Min g
190.00
Max g
195.00
0.00
t Um die Grenzwerte festzulegen, tippen Sie auf die graue Schaltfläche.
0.00
y Das Einstellungsfenster Kontrollieren erscheint.
t Geben Sie den unteren Grenzwert (Minimum) und den oberen Grenzwert
(Maximum) ein.
Tippen Sie dazu jeweils auf t, geben Sie den gewünschten Wert ein und
bestätigen Sie mit l.
t Tippen Sie zum Bestätigen auf l.
y Die eingestellten Grenzwerte werden angezeigt.
t Tippen Sie ggf. zum Nullstellen auf A.
t Stellen Sie ggf. ein Gefäß auf die Waagschale.
Benutzer-Handbuch Secura, Quintix, Practum
59
Page 60
Kontrollieren
t Tippen Sie zum Tarieren auf D.
t Tippen Sie auf w.
t Geben Sie das Wägegut auf die Waagschale.
Max 2100 g d=0.01 g
G
+
193.19
Min g
190.00
Max g
195.00
t Füllen Sie das Wägegut auf den gewünschten Sollwert auf, oder geben Sie ggf.
t Zum Beenden tippen Sie auf x.
y Der Wägewert wird angezeigt.
Der farbige Balken zeigt an, ob der Wägewert innerhalb der Grenzwerte liegt:
– Gelb: Der Wägewert ist zu niedrig.
– Grün: Der Wägewert ist OK, er liegt im vorgegebenen Bereich.
– Rot: Der Wägewert ist zu hoch.
END
weitere Proben zum Kontrollieren auf die Waagschale.
y Die Anwendung wechselt zurück in den Ausgangszustand.
Zu dieser Anwendung gibt es eine Online-Animation. Klicken Sie hier:
h
60
Benutzer-Handbuch Secura, Quintix, Practum
Page 61
Höchstwert
Höchstwert
Einsatzzweck: Diese Anwendung ermittelt den höchsten Wägewert einer Probe (Spitzenwert). Nach
dem Entlasten der Waage wird der Wert noch 5 Sekunden lang angezeigt.
Beispiel: Sie möchten bei einem Experiment die Auslösekraft messen, oder Sie haben eine
Last, die das Display der Waage verdeckt.
t Tippen Sie in einer beliebigen Anwendung auf die Menü-Taste.
Max 2100 g d=0.01 g
t Tippen Sie im Menü auf das Symbol Höchstwert.
y Die Anwendung Höchstwert erscheint.
0.00
t Um die Einstellung für die Ermittlung des Höchstwertes festzulegen, tippen Sie
auf die graue Schaltfläche.
Höchstwert
Übernahme
Bei Stillstand
Ohne Stillstand
y Das Einstellungsfenster Höchstwert erscheint.
t Wählen Sie aus, ob der Höchstwert Bei Stillstand oder Ohne Stillstand
ermittelt werden soll.
– Die Einstellung Bei Stillstand eignet sich für ruhige Wägegüter. Sie stellt
sicher, dass die Schwankungen des Wägewertes beim Auflegen oder Entnehmen des Wägegutes den ermittelten Spitzenwert nicht verfälschen.
– Die Einstellung Ohne Stillstand eignet sich für unruhige Wägegüter.
t Tippen Sie zum Bestätigen auf l.
t Tippen Sie ggf. zum Nullstellen auf A.
t Tippen Sie auf w.
t Legen Sie das Wägegut auf die Waagschale.
Benutzer-Handbuch Secura, Quintix, Practum
61
Page 62
Höchstwert
Max 2100 g d=0.01 g
Hold
+
44.80
Übernahme
y Im Anzeige-Modus »Hold« zeigt die Waage den Höchstwert noch 5 Sekunden
t Geben Sie ggf. weitere Proben auf die Waagschale.
Hold
y Der höchste gemessene Wägewert wird angezeigt und gehalten, solange sich
das Wägegut auf der Waage befindet.
END
t Um den aktuellen Wägewert anzuzeigen, tippen Sie in der Wägeanzeige auf die
Schaltfläche Hold.
y Der aktuelle Wägewert wird angezeigt.
t Um auf den Höchstwert zurück zu wechseln, tippen Sie erneut auf die Schalt-
G
fläche G oder ggf. Net.
t Nehmen Sie das Wägegut von der Waagschale.
lang an und springt dann zurück auf Null.
t Zum Beenden tippen Sie auf x.
y Die Anwendung wechselt zurück in den Ausgangszustand.
Zu dieser Anwendung gibt es eine Online-Animation. Klicken Sie hier:
h
62
Benutzer-Handbuch Secura, Quintix, Practum
Page 63
Zählen
Zählen
Einsatzzweck: Mit dieser Anwendung können Sie die Teile mit annähernd gleichem Stückgewicht
zählen. Das Gewicht einer abgezählten Referenzprobe wird ermittelt, dann werden
die Objekte mit unbekannter Stückzahl gewogen. Die Waage zeigt die Anzahl der
Teile und das Stückgewicht an.
Zählfehler minimieren:
– auf gleichmäßiges Gewicht der Einzelteile achten
– Größere Referenzstückzahlen führen zu höherer Genauigkeit
t Tippen Sie in einer beliebigen Anwendung auf die Menü-Taste.
t Tippen Sie im Menü auf das Symbol Zählen.
y Die Anwendung Zählen erscheint.
Max 2100 g d=0.01 g
Unter Referenz wird die Stückzahl der Referenzprobe angezeigt.
0.00
Referenz
5
pcs
Normal
10 fach
Referenz
5
pcs
t Um die Referenzstückzahl festzulegen, tippen Sie auf die graue Schaltfläche.
y Das Einstellungsfenster Zählen erscheint.
t Geben Sie links die Referenzstückzahl ein.
Wählen Sie aus oder tippen Sie dazu ggf. auf t, geben Sie den gewünschten
Wert ein und bestätigen Sie mit l.
t Wählen Sie rechts die Genauigkeit des Wägewertes bei der Zählung.
t Tippen Sie zum Bestätigen auf l.
Zählen
Referenz Genauigkeit
5
10
20
t Tippen Sie ggf. zum Nullstellen auf A.
t Stellen Sie ggf. ein Gefäß auf die Waagschale.
t Tippen Sie zum Tarieren auf D.
Benutzer-Handbuch Secura, Quintix, Practum
63
Page 64
Zählen
t Geben Sie die Referenzprobe in der definierten Stückzahl auf die Waagschale.
Max 2100 g d=0.01 g
+
1.83
Referenz
10
pcs
t Tippen Sie auf w.
Max 2100 g d=0.01 g
Qnt
+
10
Stückgewicht
0.1834
t Geben Sie die Probe mit unbekannter Stückzahl auf die Waagschale.
y Der Wägewert wird angezeigt.
y Die Wägeanzeige wechselt und zeigt die Stückzahl an.
Unter der Wägeanzeige wird das mittlere Stückgewicht angezeigt.
END
64
Max 2100 g d=0.01 g
Qnt
+
27
Stückgewicht
0.1834
Benutzer-Handbuch Secura, Quintix, Practum
y Die Stückzahl wird berechnet und angezeigt.
t Sie können ggf. weitere Stücke auf die Waage geben, um eine bestimmte Soll-
Stückzahl aufzufüllen.
END
Page 65
Zählen
Max 2100 g d=0.01 g
Net
+
4.95
Stückgewicht
0.1834
t Zum Beenden tippen Sie auf x.
Qnt
Net
t Um das Gesamtgewicht der Probe anzuzeigen, tippen Sie in der Wägeanzeige
auf die Schaltfläche Qnt.
y Das Gesamtgewicht der Probe wird angezeigt.
END
t Um auf die Stückzahl zurück zu wechseln, tippen Sie erneut auf die Schaltflä-
che Net.
y Die Anwendung wechselt zurück in den Ausgangszustand.
Zu dieser Anwendung gibt es eine Online-Animation. Klicken Sie hier:
h
Benutzer-Handbuch Secura, Quintix, Practum
65
Page 66
Waage kalibrieren und justieren
Waage kalibrieren und justieren
Hintergrund Beim Kalibrieren wird mit Hilfe eines Prüfgewichts festgestellt, um wieviel der
angezeigte Wert vom tatsächlichen Messwert abweicht. Diese Abweichung wird mit
einem vorgegebenen Sollwert abgeglichen. Durch das anschließende Justieren wird
diese Abweichung beseitigt bzw. auf die zulässigen Fehlergrenzen reduziert.
Bei den Waagen Secura®, Quintix® und Practum® sind Kalibrieren und Justieren in
einem Vorgang miteinander verbunden. Nach jedem Kalibrieren wird die Waage
automatisch justiert.
Bevor Sie eine geeichte Waage im eichpflichtigen Verkehr einsetzen, müssen Sie
am Stellplatz der Waage immer die Kalibrier-/Justierfunktion der Waage ausführen.
Dies kann automatisch oder auf manuellen Befehl geschehen bzw. bei Practum®Modellen der Genauigkeitsklasse k mit einem externen Gewicht.
Wann und wie oft Um die höchste Genauigkeit zu erreichen, müssen Sie die Waage regelmäßig
kalibrieren und justieren, z. B.:
– täglich nach dem Einschalten,
– nach jedem Nivellieren,
– wenn sich die Umgebungsbedingungen verändert haben (Temperatur, Luft-
feuchte oder Luftdruck),
– wenn die Waage an einem anderen Stellplatz aufgebaut wird oder an ihrem
Stellplatz verschoben wird.
Zum Kalibrieren und Justieren der Waage stehen Ihnen die folgenden Möglichkeiten zur Verfügung, die auf den folgenden Seiten genauer beschrieben sind:
– Kalibrieren/Justieren mit internem Prüfgewicht (nur Secura
– Kalibrieren/Justieren mit externem Prüfgewicht
– Automatisches Kalibrieren/Justieren mit isoCAL
®
und Quintix®)
66
Benutzer-Handbuch Secura, Quintix, Practum
Page 67
Waage kalibrieren und justieren
Kalibrieren/Justieren mit internem Prüfgewicht
(nur Secura® und Quintix®)
Die Waage ist mit einem internen Prüfgewicht im Waagengehäuse ausgestattet.
Dieses Prüfgewicht wird beim internen Kalibrieren und Justieren automatisch
mithilfe eines Motors aufgelegt.
t Stellen Sie sicher, dass die Waage ruhig steht und die Waagschale leer ist.
t Tippen Sie zum Nullstellen auf A.
t Tippen Sie in der aktuellen Anwendung auf die Menütaste unten links im
Display.
MischenWägen
KomponentenStatistik
y Das Menü erscheint.
t Tippen Sie auf die Schaltfläche CAL, um die Kalibrierungsfunktion aufzurufen.
Waage kalibrieren
CAL-Extern
CAL-Intern
y Das Fenster Waage kalibrieren erscheint.
t Tippen Sie auf CAL-Intern.
y Die Kalibrierung startet.
– Das interne Gewicht wird im Waagengehäuse automatisch aufgelegt.
– Die Waage wird kalibriert und anschließend sofort justiert.
– Das interne Gewicht wird automatisch von der Waage genommen.
Report
Datum und Zeit: 14-Jun-2012 13:10
Kalibrierfunktion: Internal calibration
Kalibrierauslösung: Start: manually
Kalibrierabweichung: Dev 0.01 g
Justierfunktion: Internal adjustment
Justierabweichung: Dev 0.00 g
y Ein Bericht erscheint im Display.
Der Bericht gibt die Abweichung an, die beim Kalibrieren ermittelt wurde.
Zusätzlich zeigt der Bericht das Ergebnis der Justierung an.
t Das Report-Fenster schließen: Tippen Sie auf <.
y Die Waage ist jetzt kalibriert und justiert.
Benutzer-Handbuch Secura, Quintix, Practum
67
Page 68
Waage kalibrieren und justieren
Kalibrieren/Justieren mit externem Prüfgewicht
Für diese Funktion benötigen Sie ein externes Prüfgewicht.
h
Beachten Sie die Toleranz des verwendeten Prüfgewichts.
Bei geeichten Waagen der Genauigkeitsklasse K ist im eichpflichtigen Verkehr das
externe Kalibrieren/Justieren gesperrt.
Secura® und Quintix®: Bei geeichten Waagen der Genauigkeitsklasse k ist das
externe Justieren nur bei geöffnetem Verriegelungsschalter zugänglich.
t Stellen Sie sicher, dass die Waagschale leer ist.
t Tippen Sie zum Nullstellen auf A.
t Tippen Sie in der aktuellen Anwendung auf die Menütaste unten links im Dis-
play.
MischenWägen
KomponentenStatistik
y Das Menü erscheint.
t Tippen Sie auf die Schaltfläche CAL, um die Kalibrierungsfunktion aufzurufen.
Waage kalibrieren
CAL-Extern
CAL-Intern
y Das Fenster Waage kalibrieren erscheint.
t Tippen Sie auf CAL-Extern.
y Im Display erscheint eine Meldung, die Sie auffordert, das Prüfgewicht auf die
Waagschale zu legen.
t Legen Sie das Prüfgewicht auf die Waagschale.
y Die Kalibrierung startet automatisch.
Report
Datum und Zeit: 14-Jun-2012 14:13
Kalibrierfunktion: External calibration
Kalibrierauslösung: Start: manually
Kalibriergewicht: Set 2000.00 g
Kalibrierabweichung: Dev 0.02 g
Justierfunktion: External adjustment
Justierabweichung: Dev 0.00 g
y Ein Bericht erscheint im Display (nur Secura® und Quintix®).
Der Bericht gibt die Abweichung an, die beim Kalibrieren ermittelt wurde.
Zusätzlich zeigt der Bericht das Ergebnis der Justierung an.
t Das Report-Fenster schließen: Tippen Sie auf <.
y Die Waage ist jetzt kalibriert und justiert.
68
Benutzer-Handbuch Secura, Quintix, Practum
Page 69
Waage kalibrieren und justieren
Automatisches Kalibrieren/Justieren
mit isoCAL
Die vollautomatische Kalibrier-/Justierfunktion sorgt dafür, dass die Waage auto-
matisch kalibriert und justiert wird, wenn vordefinierte Zeitintervalle oder Tempera-
turwerte überschritten werden.
Die Funktion unterscheidet sich bei den verschiedenen Modellen:
– Secura®: isoCAL wird zeit- oder temperaturgesteuert sowie nach einem Nivel-
liervorgang automatisch ausgeführt. Sie können diese Funktion über die Systemeinstellungen ausschalten (siehe „Kalibrieren/Justieren“ auf Seite 26).
– Quintix®: isoCAL wird zeit- oder temperaturgesteuert automatisch ausgeführt.
Diese Funktion ist immer aktiv und lässt sich nicht ausschalten.
Bei den Modellen Secura® wird jeder Justiervorgang, inkl. der festgestellten Abwei-
h
chungen, in der Waage dokumentiert und gespeichert. Sie können die gespeicher-
ten Berichte über die Systemeinstellungen ansehen und auf einen PC oder einen
Sartorius Labordrucker ausgeben (siehe „Kalibrieren/Justieren“ auf Seite 26).
isoCAL
Max 2100 g d=0.01 g
y Wenn sich die Umgebungstemperatur gegenüber der letzten Kalibrierung/Jus-
tierung geändert hat oder das vordefinierte Zeitintervall überschritten ist,
erscheint im Display die rote Schaltfläche isoCAL.
0.00
y Falls die Funktion isoCAL auf Automatisch eingestellt ist, startet die Kalibrie-
rung/Justierung, ohne dass Sie etwas tun müssen.
! Es wird keine zusätzliche Fehlermeldung angezeigt, wenn die Aufforderung
länger als 60 Sekunden nicht beachtet wird.
y Falls die Funktion isoCAL auf Hinweis, manueller Start eingestellt ist, müssen
Sie die Funktion selbst starten.
Report
Datum und Zeit: 14-Jun-2012 15:18
Kalibrierfunktion: Internal calibration
Kalibrierauslösung: Start: isoCAL (Niv)
Kalibrierabweichung: Dev -0.01 g
Justierfunktion: Internal adjustment
Justierabweichung: Dev 0.00 g
isoCAL
t Um die Kalibrierung/Justierung manuell zu starten, tippen Sie auf die Schalt-
fläche isoCAL (Secura®, Quintix®).
y Die Kalibrierung startet automatisch.
y Ein Bericht erscheint im Display (nur Secura® und Quintix®).
Der Bericht gibt die Abweichung an, die bei der isoCAL-Kalibration ermittelt
wurde. Zusätzlich zeigt der Bericht das Ergebnis der Justierung an.
t Tippen Sie auf <.
y Die Waage ist jetzt kalibriert und justiert.
Benutzer-Handbuch Secura, Quintix, Practum
69
Page 70
ISO/GLP-Protokoll
ISO/GLP-Protokoll
Merkmale
Die Gerätedaten und Identnummern sowie das aktuelle Datum können vor
(GLP-Kopf) und nach den Werten der Messreihe (GLP-Fuß) ausgedruckt werden.
Die folgenden Daten werden ausgegeben:
GLP-Kopf:
– Datum
– Uhrzeit bei Beginn der Messreihe
– Waagenhersteller
– Waagenmodell
– Seriennummer des Modells
– Software-Versionsnummer Waage (BAC)
– Software-Versionsnummer Anzeige (APC)
– Identifikationsnummer (ID)
– Geräte- und Chargen-Kennung (wenn unter Systemeinstellungen aktiviert)
GLP-Fuß:
– Datum
– Uhrzeit bei Ende der Messreihe
– Unterschriftsfeld
Voreinstellung
Um das ISO/GLP-Protokoll auszudrucken, müssen Sie folgende Systemeinstellungen
vornehmen (siehe „Druckausgabe“ auf Seite 28):
t ISO/GLP-konforme Protokollierung aktivieren:
Im Menü Druckausgabe „Manuell mit Stillstand“ und unter Manueller Druck:
ISO/GLP-Protokoll auf An schalten.
t Ausgabeformat für Datum und Uhrzeit einstellen:
Im Menü Druckausgabe unter Manueller Druck die Option Format manueller
Druck
antippen und eine Einstellung wählen, außer Menüpunkt „Wert ohne
Kennung“.
– Das ISO/GLP-Protokoll wird nicht ausgegeben, wenn beim Anschluss eines PC’s
h
„Wert ohne Kennung“ eingestellt ist.
– Das ISP/GLP-Protokoll wird nur ausgegeben, wenn unter Druckausgabe
„Manuell mit Stillstand“ eingestellt ist.
Nur bei Druckausgabe auf den PC wird unter Menüpunkt „Format manueller
Druck“: „Wert ohne Kennung“ angezeigt!
Betrieb
t Protokollkopf und ersten Messwert ausgeben:
Schaltfläche d antippen, oder bei aktiver Anwendung mit w.
y Mit dem ersten Druck wird der Protokollkopf ausgegeben.
t Protokollkopf und Referenzdaten mit automatischem Druck ausgeben
(bei aktiviertem Anwendungsprogramm): Schaltfläche x antippen.
t Protokollfuß ausgeben und Anwendung beenden: Schaltfläche f antippen.
70
Benutzer-Handbuch Secura, Quintix, Practum
Page 71
ISO/GLP-Protokoll
y Das ISO/GLP-Protokoll kann aus folgenden Zeilen bestehen:
-------------------2012-07-23 14:50
Sartorius
Mod. Secura 5101
SerNo. 0027400115
BAC: 00-51-01
APC: 01-70-02
ID 56
-------------------L ID 1
Comp1 + 41.9 g
Comp2 + 41.9 g
Sum + 83.8 g
-------------------2012-07-23 14:50
Name:
--------------------
y Beispiel für ein ISO/GLP-Protokoll für externes Kalibrieren/Justieren:
-------------------2012-07-23 14:57
Sartorius
Mod. Secura 5101
SerNo. 0027400115
BAC: 00-51-01
APC: 01-70-02
ID 56
-------------------2012-07-23 14:57
External calibration
Start: manually
Set + 5000.0 g
Dev + 3.0 g
External adjustment
Dev 0.0 g
-------------------2012-07-23 14:57
Name:
--------------------
Benutzer-Handbuch Secura, Quintix, Practum
71
Page 72
USB-Schnittstelle
USB-Schnittstelle
Kommunikation mit Peripheriegeräten
Einsatzzweck: Über die Schnittstelle können Daten mit angeschlossenen Peripheriegeräten ausge-
tauscht werden: Messwerte und verrechnete Werte werden an Drucker, PC oder
Zweitanzeige ausgegeben, umgekehrt können Steuerbefehle und Dateneingaben
über die angeschlossenen Geräte erfolgen (z.B. PC). Über die USB-Schnittstelle
können die Protokolle SBI und xBPI übertragen werden.
Folgende Verbindungen zu Peripheriegeräten lassen sich realisieren:
PC-SBI
PC-xBPI
Sartorius Bestell-Nr.:
1)
YCC04-D09
PC-Tabellenformat
PC-Textformat
Aus
Host
(Master)
Mini-B
Lieferumfang
2)
3)
Mini-A
des Druckers
Sartorius Bestell-Nr.:
YCC03-D09
Type-A
B-epyTA-iniM
RS 232
9-polig
Wechseldatenträger
Drucker YDP30,
YDP40
Aus
Drucker YDP20-OCE
Zweitanzeige YRD03Z
USB-RS 232 SBI
USB-RS 232 xBPI
Aus
Device
(Slave)
Serielles
Device
72
Benutzer-Handbuch Secura, Quintix, Practum
Page 73
PC-Direktübertragung
Voraussetzungen:
– PC mit Betriebssystem Windows 7, Vista, XP oder 2000
– USB-Verbindungskabel »A auf Mini-B« vom PC zur Waage,
Sartorius-Bestell-Nr.: YCC04-D09
Im eichpflichtigen Verkehr dürfen die Daten nicht ohne Alibispeicher an einen PC
weitergegeben und verwendet werden. Die Waage verfügt über keinen eigenen
Alibispeicher. Der Anschluss eines Druckers oder Alibidruckers ist zulässig.
USB-Schnittstelle
CDC virtual
COM port (2)
HID Tastatur (1)
Host
(Master)
Mini-B
Sartorius Bestell-Nr.:
YCC04-D09
Type-A
PC-SBI
PC-xBPI
PC-Tabellenformat
PC-Textformat
Aus
Wechseldatenträger
(1) USB-Anschluss als PC-Tastatur ohne zusätzlichen Treiber über einen PC mit
Tabellen- oder Textprogramm (z.B. Microsoft Office oder OpenOffice)
Damit die Daten von der Waage mit dem Tabellen- oder Textprogramm richtig ein-
gelesen werden, muss das auf Ihrem PC installierte Office-Programm konfiguriert
werden.
t Verbinden Sie die Waage mit dem dafür vorgesehenen USB-Verbindungskabel
an Ihrem PC.
t Um die Systemeinstellungen der Waage aufzurufen, tippen Sie im Menü auf i
(Setup).
t Um den Menüpunkt PC-Tabellenformat an der Waage aufzurufen:
Wählen Sie unter USB-Schnittstelle die Option Gerät/Protokoll.
Benutzer-Handbuch Secura, Quintix, Practum
73
Page 74
USB-Schnittstelle
y Funktionsprüfung:
– Die Verbindung HID-Tastatur erscheint im Geräte-Manager Ihres PCs unter
Anschlüsse – Tastaturen.
t Stellen Sie Englisch (USA) in der Sprachleiste des PCs ein.
Hinweis: Bei Englisch (Großbritannien) wird statt „G#“ die Zeichenfolge „G£“
gedruckt.
t Behandlung von Zahlen in Microsoft Excel einstellen:
Im Excel-Menü Datei – Optionen – Erweitert – Bearbeitungsoptionen müssen
folgende Trennzeichen gesetzt werden:
– Dezimaltrennzeichen: Punkt
– Tausendertrennzeichen: Leerzeichen (ohne)
t Typografische Anführungszeichen für OpenOffice Calc einstellen:
Im Calc-Menü Extras – Autokorrektur-Optionen – Typografische
Anführungszeichen
müssen folgende »Einfache Anführungszeichen« gesetzt
werden:
– Am Wortanfang: Leerzeichen (U+200F)
– Am Wortende: »
‚ «
y Nach einer Datenübertragung an Ihren PC erscheinen folgende Darstellungen:
– mit Microsoft Excel 2010 am Beispiel: Brutto/Tara/Netto
74
Benutzer-Handbuch Secura, Quintix, Practum
Page 75
USB-Schnittstelle
– mit der Einstellung PC-Textformat an der Waage und Microsoft Word
2010 am Beispiel: Brutto/Tara/Netto
(2) USB-Anschluss: Betriebsart PC-SBI und PC-xBPI
Um die Waage als Device (Slave) für die Protokolle PC-SBI und PC-xBPI ausführen
zu können, muss auf dem angeschlossenen PC zuerst ein USB-Treiber installiert
werden. Dieser Treiber befindet sich auf der Waage im Verzeichnis »Driver«.
Der Betrieb erfolgt dann über eine virtuelle, serielle Schnittstelle (COM-Port).
Installation des USB-Treibers
t Verbinden Sie die Waage mit dem dafür vorgesehenen USB-Verbindungskabel
an Ihrem PC.
t Um die Systemeinstellungen der Waage aufzurufen, tippen Sie im Menü auf i
(Setup).
t Um den Menüpunkt USB-Massenspeicher an der Waage aufzurufen:
Wählen Sie unter Weitere Einstellungen die Option USB-Massenspeicher.
t Um den Speicher der Waage mit dem PC zu verbinden:
Tippen Sie auf
Verbinden.
Benutzer-Handbuch Secura, Quintix, Practum
75
Page 76
USB-Schnittstelle
t Um das Installationsprogramm für den USB-Treiber auf dem PC zu installieren:
Klicken Sie auf den entsprechenden Wechseldatenträger (hier z. B. E:), und
danach auf das Verzeichnis Driver.
t Um die Windows-Version zu wählen:
Klicken Sie auf die Version ihres PCs.
t Starten Sie das Installationsprogramm InstallDriver.exe.
t Folgen Sie den Anweisungen des Installationsprogramms.
y Funktionsprüfung:
– Nach der Installation des Treibers steht für die beiden Betriebsarten der
Waage die PC-Direktübertragung zur Verfügung (PC-SBI und PC-xBPI).
– Die Verbindung USB CDC serial port erscheint im Geräte-Manager Ihres
PCs unter Anschlüsse.
76
Die Kommandos für die Datenübertragung finden Sie im Kapitel Dateneingangsformate.
Benutzer-Handbuch Secura, Quintix, Practum
Page 77
USB-Schnittstelle
Verbindung mit Sartorius Labordrucker YDP30, YDP40
Lieferumfang
2)
Mini-A Type-B
des Druckers
t Verbinden Sie die Waage mit dem mitgelieferten USB-Verbindungskabel an
dem Sartorius Drucker.
y Die Waage erkennt den Drucker automatisch. Es sind keine Einstellungsände-
rungen nötig.
Verbindungen für RS232 Konfiguration
Sartorius Bestell-Nr.:
3)
Mini-A
YCC03-D09
RS 232
9-polig
Drucker YDP 20-0CE
Zweitanzeige YRD 03Z
USB-RS 232 SBI
USB-RS 232 xBPI
Aus
Drucker YDP30, YDP40
Aus
Device
(Slave)
Serielles
Device
t Verbinden Sie das Peripheriegerät über das Sartorius Verbindungskabel
YCC03-D09 (RS232, 9-polig) mit der Waage.
t Die gewünschten Systemeinstellungen vornehmen:
siehe „USB-Schnittstelle“ auf Seite 30.
Benutzer-Handbuch Secura, Quintix, Practum
77
Page 78
USB-Schnittstelle
Schnittstellenspezifikation
Datenausgabe
Die Datenausgabe kann nach einem Printbefehl manuell oder automatisch synchron
zur Anzeige oder in einer festen Intervallzeit erfolgen (siehe Anwendungsprogramme
und Autoprint-Einstellungen).
Datenausgabe nach Printbefehl Der Printbefehl kann durch Tastendruck a oder durch einen Softwarebefehl (Esc P)
ausgelöst werden.
Datenausgabe automatisch In der Betriebsart
Datenschnittstelle ausgegeben. Die Datenausgabe kann automatisch synchron zur
Anzeige oder in einem festen Zyklus ohne oder mit Stillstand der Waage erfolgen.
Die Zeit eines Intervalls ist abhängig vom Betriebszustand der Waage und vom
Waagentyp.
Wenn die automatische Datenausgabe in der Geräteeinstellung vorgegeben wird,
startet sie sofort nach Einschalten der Waage.
Autoprint werden die Daten ohne zusätzlichen Printbefehl auf die
Datenausgangsformate
Die Inhalte von Messwertzeile und Gewichtseinheit können mit oder ohne Kennzeichnung ausgegeben werden. Die Art der Ausgabe wird in den Geräteeinstellungen konfiguriert (siehe siehe „Druckausgabe“ auf Seite 28).
Beispiel: Ausgabe ohne Kennzeichnung + 253 pcs (16 Zeichen werden ausgegeben, nur bei »SBI«)
Beispiel: Ausgabe mit Kennzeichnung Qnt + 253 pcs (22 Zeichen werden ausgegeben – bei Drucker
und »PC-Tabellen- und Textformat« immer mit
Kennzeichnung)
Ausgabeformat mit 16 Zeichen
Zeichen, die in der Anzeige dunkel sind, werden als Leerzeichen ausgegeben.
Bei Anzeigewerten ohne Dezimalpunkt wird kein Dezimalpunkt ausgegeben.
78
Normaler Betrieb
Position 12345678910111213141516
+ AAAAAAA* EEECRLF
oder - ......... ***
oder **********
* Leerzeichen CR Carriage Return
A Zeichen der Anzeige LF Line Feed
E Zeichen für die Messeinheit . Dezimalpunkt
Benutzer-Handbuch Secura, Quintix, Practum
Page 79
USB-Schnittstelle
Sonderausgaben
Position 12345678910111213141516
******––******CRLF
oder ******Low*****CRLF
oder ******Hi gh****CRLF
* Leerzeichen Cal.Ext. Justieren extern
– – Auswaage Cal.Int Justieren intern
Low Unterlast CR Carriage Return
High Überlast LF Line Feed
Fehlermeldung
Position 12345678910111213141516
***Err**/###****CRLF
* Leerzeichen ### Fehlernummer
Beispiel: Ausgabe des Wägewertes + 111,255 g
Position 12345678910111213141516
* ** 111. 255* g* *CRLF
+** 123. 5[ 6]1)g**CRLF
Position 1: Vorzeichen +, – oder Leerzeichen
Position 2 – 10: Leerzeichen oder Gewichtswert mit Dezimalpunkt,
führende Nullen werden als Leerzeichen ausgegeben
Position 11: Leerzeichen
Position 12 – 14: Zeichen für Messeinheit oder Leerzeichen
Position 15: Carriage Return
Position 16: Line Feed
1)
Einstellungen »PC - SBI« und »USB RS232 SBI« bei Kennzeichnung nicht
geeichter Stellen:
In der Einstellung »SBI« erfolgt keine automatische Kennzeichnung der
nichtgeeichten Anzeigestelle. Entsprechende Maßnahmen oder Einstellungen
dafür an der Zusatzeinrichtung durchführen.
Benutzer-Handbuch Secura, Quintix, Practum
79
Page 80
USB-Schnittstelle
Ausgabeformat mit 22 Zeichen
Hierbei wird dem Ausgabeformat mit 16 Zeichen ein Kennzeichnungsblock von
6 Zeichen vorangestellt. Diese 6 Zeichen kennzeichnen den nachfolgenden Wert.
Normaler Betrieb
12345678910111213141516171819202122
KKKKKK+AAAAAAAAA* EEECRLF
******-.........****
**********
K Zeichen für Kennzeichnung CR Carriage Return
* Leerzeichen LF Line Feed
A Zeichen der Anzeige E Zeichen für die Messeinheit
(siehe „Umrechnungsfaktoren der
Gewichtseinheiten“ auf Seite 36)
Beispiel:
12345678910111213141516171819202122
N + 123. 56* g* *CRLF
N + 123. 5[ 6]1)g**CRLF
Sonderausgaben
12345678910111213141516171819202122
Stat********––******CRLF
Hi g h
Low
Cal.Ext.
* Leerzeichen Cal.Ext. Justieren extern
– – Auswaage Cal.Int. Justieren intern
Low Unterlast CR Carriage Return
High Überlast LF Line Feed
Fehlermeldung
12345678910111213141516171819202122
Stat*****Err*###****CRLF
* Leerzeichen ### Fehlernummer
1)
Einstellungen »PC - SBI« und »USB RS232 SBI« bei Kennzeichnung nicht geeichter Stellen:
In der Einstellung »SBI« erfolgt keine automatische Kennzeichnung der nichtgeeichten Anzeigestelle.
Entsprechende Maßnahmen oder Einstellungen dafür an der Zusatzeinrichtung durchführen.
80
Benutzer-Handbuch Secura, Quintix, Practum
Page 81
Dateneingabe
Schnittstellenbefehle (Kommandos)
Der über die Datenschnittstelle angeschlossene Rechner kann Steuerbefehle zur
Waage senden, um Waagenfunktionen zu steuern.
Formate für Steuerbefehle (Syntax)
Format 1 Esc ! CR LF
Format 2 Esc ! # _ CR LF
Esc Escape
! Befehlszeichen
# Ziffer
_ Unterstrich (ASCII: 95)
CR Carriage Return (optional)
LF Line Feed (optional)
USB-Schnittstelle
Beispiele:
Format 1: Esc P
Format 2: Esc x1_
Benutzer-Handbuch Secura, Quintix, Practum
81
Page 82
USB-Schnittstelle
Übersicht Schnittstellenbefehle (Kommandos)
Format Befehl Aktion/Funktion Bemerkung
1 ESC P Drucken Entsp. Menü, mit/ohne Stillst.
1 ESC T Tarieren oder Nullstellen
1 ESC K Filter „Sehr ruhige Umgebung“
1 ESC L Filter „Ruhige Umgebung“ (entspricht der Menü-Einstellung
„Stabil“)
1 ESC M Filter „Unruhige Umgebung“ (entspricht der Menü-Einstellung
„Unstabil“)
1 ESC N Filter „Sehr unruhige Umgebung“
1 ESC O Tastatur sperren
1 ESC Q Akustisches Signal
1 ESC R Tastatur freigeben
1 ESC S Neustart
1 ESC Z Internes Justieren Je nach Menü und Modell
1 ESC U Tarieren
1 ESC V Nullstellen
1 ESC W Ext. Justieren mit Stand.gewicht (nicht bei geeichten Modellen) Je nach Menü
2 ESC kP_ Drucken wie auf Schaltfläche Drucken
2 ESC s3_ Zurück, Beenden, Abbruch
2 ESC x1_ Ausgabe Waagentyp
2 ESC x2_ Ausgabe Seriennummer
2 ESC x3_ Ausgabe Software-Version Waage
2 ESC x4_ Ausgabe Software-Version Anzeige- und Bedieneinheit
2 ESC x5_ Ausgabe Benutzer/Gerät ID
82
Benutzer-Handbuch Secura, Quintix, Practum
Page 83
Statusmeldungen
Bei besonderen Ereignissen erscheint eine Meldung im Display:
– Informationsmeldungen werden 2 Sekunden lang angezeigt. Danach kehrt das
Programm automatisch in den Ausgangszustand zurück.
– Fehlermeldungen (Error) werden solange dauerhaft angezeigt, bis sie mit Taste
bestätigt werden.
Ausblendung der Tasten
Um Bedienfehler zu vermeiden, werden je nach Wägesituation nur die möglichen
Funktionen/Tasten dargestellt. Hierdurch werden Bedienfehler weitgehend vermieden. Die folgenden Schaltflächen sind nur in bestimmten Zuständen verfügbar:
Statusmeldungen
A
D
a
z
[
v
w
E-Check
Nur bei einem Wägewert im Nullstellbereich.
Nur bei einem Wägewert größer Null, also positiv.
Nur wenn ein Peripheriegerät angeschlossen und „Drucken“ nicht
verriegelt ist.
Nur wenn Kalibrier- und Justierfunktionen vorhanden und nicht
verriegelt sind.
Nur wenn eine elektronische Libelle in der Waage vorhanden ist.
Nur bei einem Wägewert größer Null erfolgt eine “Übernahme“ des
Wertes in den Speicher, wenn der Wert für die “Übernahme“ zugelassen ist (z.B.: Wert größer als SQmin-Wert).
Nur wenn eine Anwendung gestartet werden kann
(also auch nur wenn größer Null und Start zugelassen sind).
Einige Modelle sind mit einem internen Selbsttest ausgerüstet, der in
regelmäßigen Intervallen durchgeführt wird. Er sorgt dafür, dass alle
metrologischen Grenzwerte eingehalten werden.
Fehlermeldungen in den Anwendungen
„Der Wert zu klein!“ wenn ein eingegebener Wert für den Parameter zu klein
ist.
„Der Wert zu groß!“ wenn ein eingegebener Wert für den Parameter zu groß
ist.
„Falscher Zugangscode!“ wenn ein Passwort-Schutz gesetzt ist und der Code
falsch eingegeben wurde.
„Kennzeichner wurde
nicht inkrementiert.“
„Kennzeichner wurde
nicht dekrementiert.“
wenn Sample ID automatisch nicht erhöht werden
konnte (wie in Kapitel »Individuelle Kennzeichnung«
beschrieben).
wenn Sample ID automatisch nicht verringert werden
konnte (wie in Kapitel »Individuelle Kennzeichnung«
beschrieben).
Benutzer-Handbuch Secura, Quintix, Practum
83
Page 84
Statusmeldungen
Fehlermeldungen bei Kalibrieren/Justieren
„Die Waage
muss eCheck ausführen.“
„Die Waage
muss justiert werden.“
„Die Waage
muss nivelliert werden.“
„Das Gewicht
ist zu leicht!“
„Das Gewicht
ist zu schwer!“
wenn eine eCheck-Anforderung vorliegt
wenn eine isoCAL-Anforderung vorliegt
wenn Nivellieren-Anforderung vorliegt
wenn beim externen Justieren ein zu leichtes Gewicht
aufgelegt wird.
wenn beim externen Justieren ein zu schweres Gewicht
aufgelegt wird.
Fehlermeldungen beim Nivellieren
„Nivellieren“ Die Waage muss nivelliert werden (nur bei einer Waage
mit elektronischer Libelle).
Fehlermeldungen beim Warten der Waage
„Wartungsintervall
überschritten“
wenn das vom Service eingestellte Wartungsdatum
überschritten wird.
Fehlermeldungen „Kalibrierbericht“
„Kalibrierbericht wurde
nicht gefunden“
„Kal. Daten wurden nicht
gespeichert“
„Kal./Just. Datei wurde
nicht geöffnet“
Fehlermeldung „USB-Geräte“
„Das angeschlossene
USB-Gerät wird nicht
unterstützt“
84
Benutzer-Handbuch Secura, Quintix, Practum
Page 85
Versand der Waage
Versand der Waage
Bitte verwenden Sie für den Versand die Originalverpackung. Ggf. Verpackung über
Sartorius Service bestellen.
3
3
Glasbruch, Erschütterungen und Stöße vermeiden:
Die Waage niemals am Windschutz anheben oder transportieren!
Vor dem Versand die Waage in den Stand-by Betrieb schalten
(siehe vorherige Seite) und anschließend den Netzstecker ziehen.
Modelle Secura
Waage mit Windschutz
t Folgende Teile von der Waage nehmen:
– Windring (1) bei Modellen mit Ablesbarkeit 0,1 mg
– Waagschale (2)
– Unterschale (3)
– Zentrierring (4) bei Modellen mit Ablesbarkeit 0,1 mg
– Schirmblech (5)
– Glasscheiben aus dem Windschutz (6) herausziehen:
Siehe nächstes Kapitel »Pflege und Wartung«.
®
:
Modelle Quintix
1
2
3
t Folgende Teile von der Waage nehmen:
– Waagschale (1)
– Unterschale (2)
– Schirmblech (3)
– Glasscheiben aus dem Windschutz (4) herausziehen:
Siehe nächstes Kapitel »Pflege und Wartung«.
®
und Practum®:
4
Benutzer-Handbuch Secura, Quintix, Practum
85
Page 86
Versand der Waage
t Drehen Sie die Windschutzverriegelung auf „entriegelt“.
t Danach den Windschutz von der Waage nehmen.
t Unteres Verpackungsteil in den Karton einlegen.
t Folgende Teile in das untere Verpackungsteil legen:
– Windschutz
– Waage
– Bodenblech
– Seitenscheiben
– Obere Glasabdeckung
A
B
t Die jeweilige Waag- und Unterschale an die im nebenstehenden Bild gezeigten
Aussparung einstecken:
– A = Waag- und Unterschale mit einem Durchmesser von 120 mm
– B = Waag- und Unterschale mit einem Durchmesser von 90 mm
86
Benutzer-Handbuch Secura, Quintix, Practum
Page 87
t Polster über die Glasscheiben stecken
Versand der Waage
t Netzgerät im Pappkarton in das Polster stecken.
t Oberes Verpackungsteil über die Geräteteile stecken.
t Danach die verpackte Waage in den Karton stecken und verschließen.
Benutzer-Handbuch Secura, Quintix, Practum
87
Page 88
Pflege und Wartung
Pflege und Wartung
Service
Um die fortdauernde Messsicherheit Ihrer Waage zu gewährleisten, empfehlen wir
die regelmäßige, mindestens jährliche Wartung. Der Sartorius Service bietet Ihnen
hierzu unterschiedliche Wartungsverträge an, die wir individuell an Ihre Bedürfnisse
anpassen (siehe hierzu auch www.sartorius.com/service). Im Rahmen jeder Wartung
sollte immer ein Kalibrierzertifikat erstellt werden. Sicherheitstechnische Überprüfung des Netzgerätes und dessen Anschlüsse in angemessenen Abständen von einer
Elektrofachkraft durchführen lassen (z.B. alle 2 Jahre).
3
Reparaturen
Reparaturen dürfen nur von Fachkräften ausgeführt werden. Reparaturen am Gerät
nicht unter Spannung durchführen! Netzgerät aus der Steckdose ziehen. Darüber
hinaus kann die Mess sicherheit Ihrer Waage beeinträchtigt werden und es können
erhebliche Gefahren für den Benutzer entstehen. Wenden Sie sich daher für eine
fachgerechte Reparatur an den Sartorius Service oder einen Sartorius Fachhändler.
Waage reinigen
Bedienfeld reinigen
Die Anzeige in den Standby-Betrieb schalten, damit beim Reinigen die Einstellungen
für den Betrieb nicht verändert werden.
t Tippen Sie auf die Menü-Taste, um in die Anwendungsauswahl zu wechseln,
t Wenn Sie dann auf j tippen, wird die Anzeige ausgeschaltet.
t Anzeige wieder einschalten: Auf j tippen unten links im Display. Die Waage
startet jeweils in der Anwendung, die vor dem Ausschalten zuletzt verwendet
wurde.
Gerätegehäuse reinigen
88
3
Benutzer-Handbuch Secura, Quintix, Practum
t Spannungsversorgung trennen: Netzgerät vom Stromnetz trennen.
Ggf. angeschlossenes Datenkabel an der Waage lösen.
Secura® und Quintix®-Modelle:
t Die Kunststoffober- und unterteile des Waagengehäuses sind mit einer
! Folgende Teile nicht mit Aceton oder aggressiven Reinigungsmitteln reinigen:
t Waage danach mit weichem Tuch abtrocknen.
– Achten Sie darauf, dass keine Flüssigkeit oder Staub in die Waage oder in das
Netzgerät gelangen.
– Öffnen Sie niemals die Waage oder das Netzgerät.
Diese enthalten keine Geräteteile, die vom Bediener gereinigt, repariert oder
ausgetauscht werden können.
– Bodenblech, Unterschale und Waagschale aus dem Windschutz herausnehmen.
– Verwenden Sie auf keinen Fall Reinigungsmittel, die Lösungsmittel oder scheu-
ernde Bestandteile enthalten. Dies kann zur Beschädigung des Gerätes führen.
speziellen Beschichtung versehen, so dass für diese Teile Aceton zur Reinigung
verwendet werden kann.
Bedienfeld, Netzsteckereingang, Datenschnittstelle, Schilder, Eichsiegel sowie
alle restlichen Kunststoffteile.
Page 89
Pflege und Wartung
3
Kontaminierte Geräte:
Gesundheitsgefahr durch Kontamination des Produktes aufgrund von Produktablagerungen und Resteansammlungen mit Verkeimungen.
Gesundheitsgefahr durch biologische oder mikrobiologische Substanz.
Reinigungsvorschriften beachten. Reinigungsergebnis genau überprüfen.
Windschutz reinigen

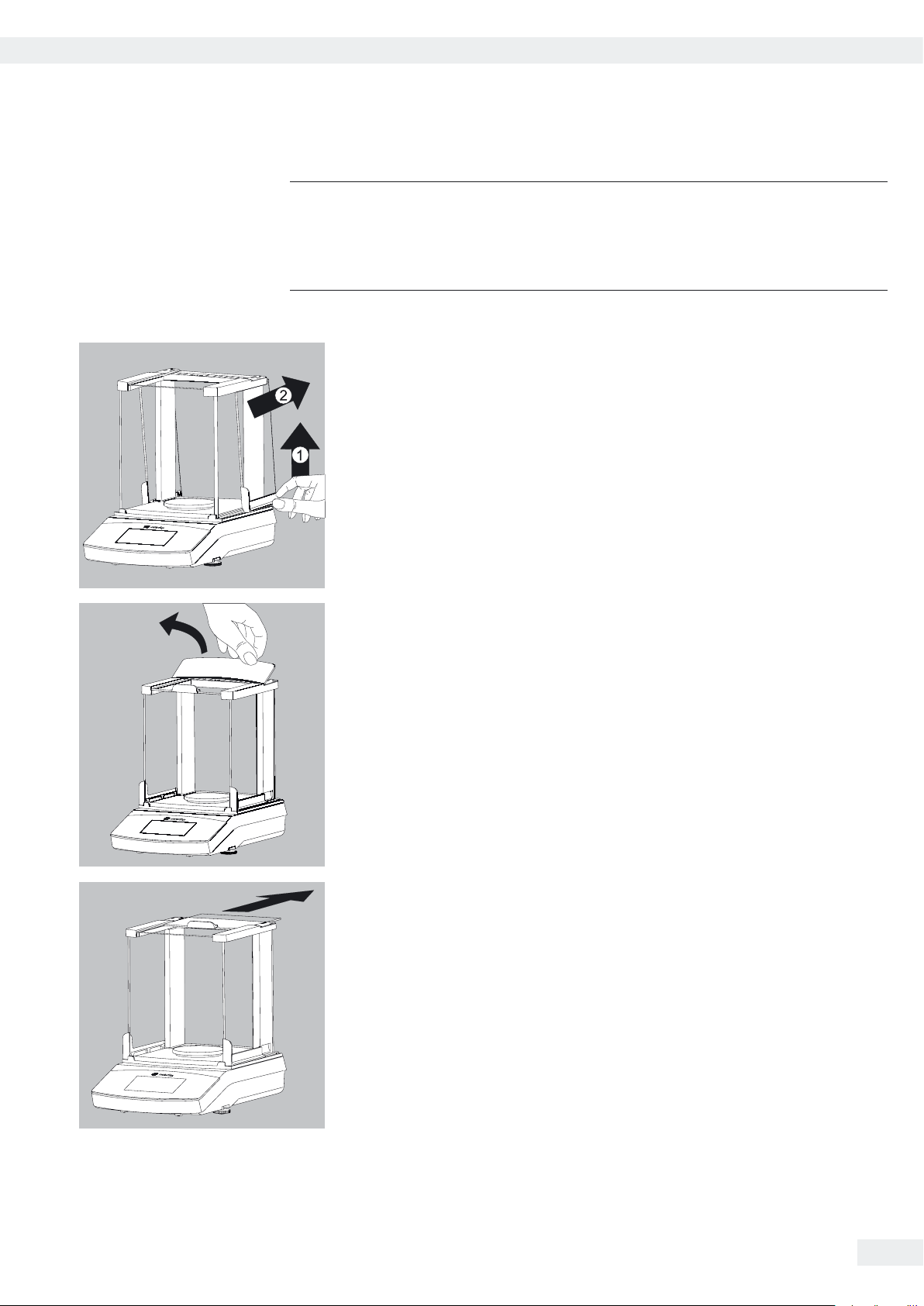

A) Seitenscheiben herausnehmen:
1) Ziehen Sie die Seitenscheiben in den hinteren Anschlag und heben Sie diese
leicht an.
2) Ziehen Sie die Seitenscheiben nach hinten heraus.
B) Obere Glasabdeckung herausnehmen:
1) Ziehen Sie den Windschutzdeckel an der hinteren Kante hoch.
2) Nehmen Sie den Windschutzdeckel ab.
3) Ziehen Sie die obere Glasabdeckung nach hinten heraus.
Benutzer-Handbuch Secura, Quintix, Practum
89
Page 90
Pflege und Wartung
C) Front- und Heckglas herausnehmen:
4) Heben Sie die Rahmenabdeckung an.
5) Ziehen Sie die Rahmenabdeckung nach außen ab.
t Nehmen Sie den Torx-Schlüssel oben aus dem Windschutz unter der
Abdeckung heraus.
6) Lösen Sie die Torx-Schrauben mit ca. 2 Umdrehungen.
90
Benutzer-Handbuch Secura, Quintix, Practum
Page 91
Pflege und Wartung

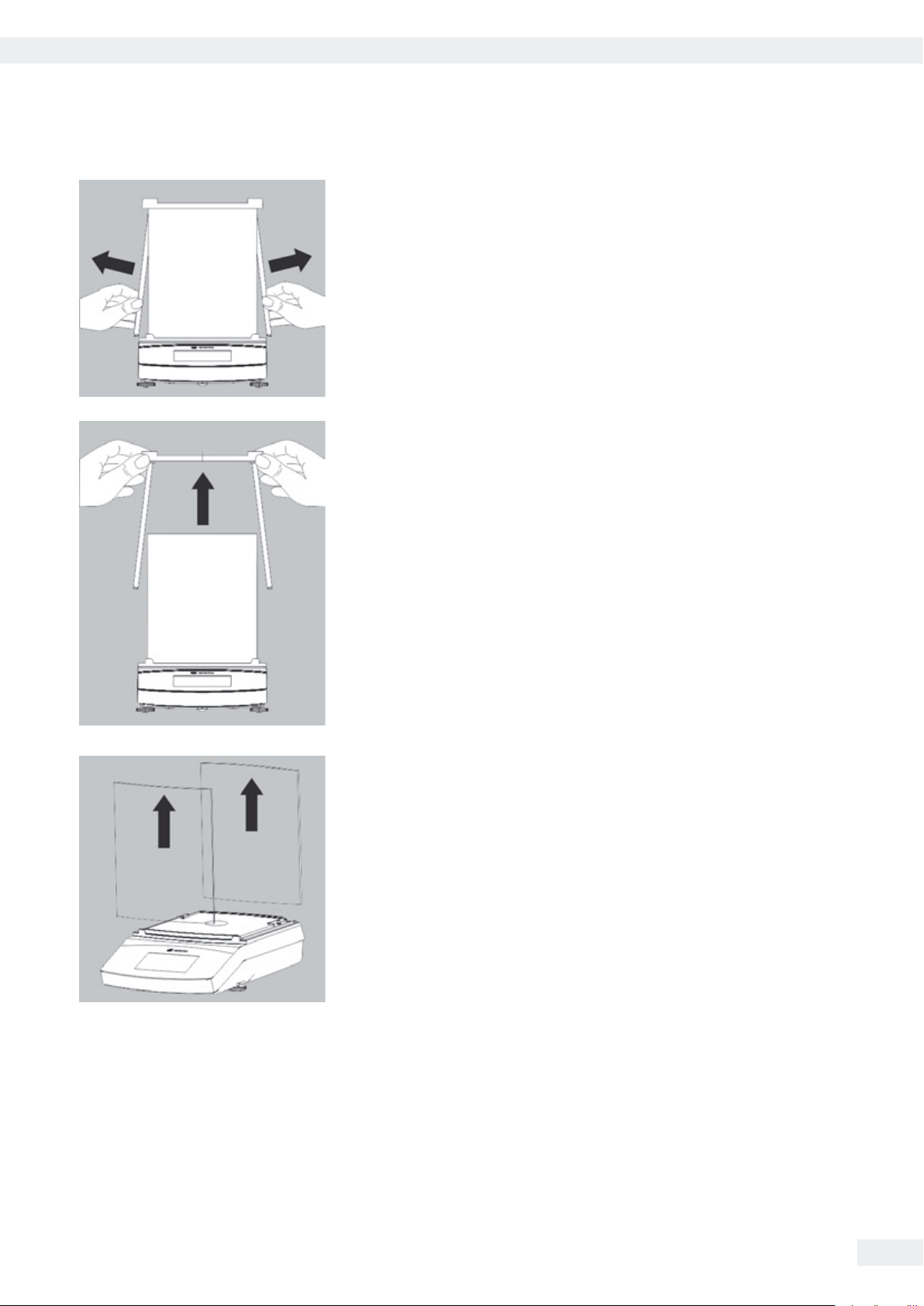

7) Ziehen Sie den Windschutz-Rahmen seitlich aus der Führung heraus
und nehmen Sie den Windschutz-Rahmen nach oben ab.
8) Ziehen Sie das Front- und Heckglas nach oben heraus.
Benutzer-Handbuch Secura, Quintix, Practum
91
Page 92
Pflege und Wartung
Windschutz zusammenbauen
t Setzen Sie das Front- und Heckglas wieder in die Führung.
t Den Windschutz-Rahmen zentriert in die Führung setzen.
t Drücken Sie den Windschutz-Rahmen unten gegen den Anschlag nach innen
und befestigen Sie den Windschutz-Rahmen wieder mit den beiden TorxSchrauben.
t Die restlichen Komponenten in umgekehrter Reihenfolge wieder zusammen-
setzen: Siehe Kapitel »Inbetriebnahme – Waage montieren«.
92
Benutzer-Handbuch Secura, Quintix, Practum
Page 93
Entsorgung
Entsorgung
Die Verpackung besteht aus umweltfreundlichen Materialien, die als Sekundärrohstoffe dienen können. Wird die Verpackung nicht mehr benötigt, kann diese in
Deutschland unentgeltlich über das Duale System der VfW entsorgt werden
(Vertragsnummer D-59101-2009-1129). Anderenfalls führen Sie das Material nach
den geltenden Vorschriften der örtlichen Abfallentsorgung zu. Das Gerät inklusive
Zubehör und Batterien gehört nicht in den Hausmüll, sondern sind vielmehr als
elektrische und elektronische Geräte wiederzuverwerten. Hinsichtlich der Entsorgung und Wiederverwertung wenden Sie sich bitte an unsere Service-Mitarbeiter
vor Ort. Darüber hinaus gelten die auf folgender Website aufgeführten Partner
innerhalb der EU:
1) http://www.sartorius.com wählen.
2) In der Titelleiste »Service« antippen.
3) Danach »Entsorgungshinweise« wählen.
4) Die Adressen der lokalen Sartorius-Ansprechpartner zur Entsorgung finden Sie
in den angehängten pdf-Dateien dieser Internetseite.
Mit gefährlichen Stoffen kontaminierte Geräte (ABC-Kontamination) werden weder
zur Reparatur noch zur Entsorgung zurückgenommen.
Ausführliche Informationen mit Service-Adressen zur Reparaturannahme oder
Entsorgung Ihres Gerätes können Sie auf unserer Internetseite (www.sartorius.com)
finden oder über den Sartorius Service anfordern.
Benutzer-Handbuch Secura, Quintix, Practum
93
Page 94
Technische Daten
Technische Daten
Allgemeine Daten
Netzgerät
Sartorius-Netzgerätmodul 6971790 mit austauschbaren länderspezifischen Netzsteckeradaptern
Primär 100 – 240 V~, –10% / +10%, 50 – 60 Hz, 0,2 A
Sekundär 15 Vdc, ± 5%, 530 mA (max.) / 8 Watt (max.): 0 bis +40°C und 15 Vdc, ± 5%,
Weitere Daten Schutzklasse II lt. EN/IEC 60950-1 | bis 3000 m über NN | IP40 gemäß EN 60529/IEC 60529
Waage
Spannungsversorgung nur über Sartorius-Netzgerätmodul 6971790
Eingangsspannung 12,0 ... 18,0 Vdc
Leistungsaufnahme 2 W (typisch)
Umgebungsbedingungen
Die technischen Daten gelten bei folgenden Umgebungsbedingungen:
Umgebung Verwendung nur in Innenräumen
Umgebungstemperatur * +10°C bis +30°C
Betriebsfähigkeit Gewährleistet zwischen +5 °C ... +45 °C
Lager und Transport –10 °C ... +60 °C
Höhe bis 3000 m über NN
Relative Luftfeuchte** 15 % bis 80 % für Temperaturen bis zu 31°C nicht-kondensierend,
Sicherheit elektrischer Betriebsmittel
Elektromagnetische Verträglichkeit
Störfestigkeit: Geeignet für den Gebrauch in industriellen Bereichen
Störaussendung: Klasse B (Geeignet für den Gebrauch im Wohnbereich und Bereichen, die direkt an ein
Standardausrüstung
1
Wählbare Gewichtseinheiten
) Gramm, Kilogramm, Carat, Pound, Unze, Troy Unze, Tael Hongkong, Tael Singapur, Tael
Wählbare Anwendungsprogramme
330 mA (max.) / 5 Watt (max.): 0 bis +50°C
linear abnehmend bis zu 50 % relativer Luftfeuchte bei 40°C und 20 % bei 50°C
gemäß EN 61010-1/IEC61010-1
Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte –
Teil 1: Allgemeine Anforderungen
gemäß EN 61326-1/IEC61326-1
Elektrische Mess-, Steuer-, Regel- und Laborgeräte –
EMV-Anforderungen – Teil 1: Allgemeine Anforderungen
Niederspannungsnetz angeschlossen sind, das (auch) Wohngebäude versorgt.) Damit ist das
Gerät in beiden Bereichen einsetzbar.
Taiwan, Grain, Pennyweight, Milligramm, Parts pro Pound, Tael China, Momme, Karat, Tola,
Baht, Mesghal und Newton
®
Secura
-Modelle: Zählen, Prozentwägen, Dichtebestimmung, Höchstwert halten,
Unruhewägen, Kontrollwägen, Mischen, Komponenten (summieren), Statistik, Umrechnen,
SQmin und Kennzeichner
®
Quintix
Unruhewägen, Kontrollwägen, Mischen, Komponenten (summieren), Statistik, Umrechnen
Practum
-Modelle: Zählen, Prozentwägen, Dichtebestimmung, Höchstwert halten,
®
-Modelle: Zählen, Prozentwägen, Dichtebestimmung, Höchstwert halten,
Unruhewägen, Kontrollwägen
Geeichte Waagen gemäß EU entsprechen den Anforderungen der EG-Richtlinie 2009/23/EG mit EN45501:1992 bzw. OIML R76:2006.
* Bei geeichten Waagen gemäß EU, siehe Angaben auf der Waage.
** Bei geeichten Waagen gemäß EU gelten die gesetzlichen Vorschriften.
1
) Eingeschränkt bei geeichten Modellen
94
Benutzer-Handbuch Secura, Quintix, Practum
Page 95
Technische Daten
Modellspezifische Daten
®
Secura
Modell 224 124 513 313 213 5102 3102 2102 1102
Wägebereich g 220 120 510 310 210 5100 3100 2100 1100
Ablesbarkeit mg 0.1 0.1 1 1 1 10 10 10 10
Reproduzierbarkeit
(Standardabweichung)
Linearitätsabweichung mg 0.2 0.2 2 2 2 20 20 20 20
Minimaleinwaage nach
USP, typisch
Empfindlichkeitsdrift
zwischen +10 to +30°C
Typische Einschwingzeit s 2 2 1.5 1.5 1.5 1.5 1.5 1.5 1.5
isoCAL:
– Temperaturwechsel
– Zeitabstand
Anzeigefolge (je nach
eingestellter Filterstufe)
Waagschalenabmessung mm 90 90 120 120 120 180 180 180 180
Wägeraumhöhe mm 209 209 209 209 209 – – – –
Nettogewicht, ca. kg 5.1 5.1 5.1 5.1 5.1 5.2 5.2 5.2 5.2
mg 0.1 0.1 1 1 1 10 10 10 10
g 0.12 0.12 1.5 1.5 1.5 12 12 12 12
± ppm/K 1.5 1.5 3 3 3 3 3 3 3
K
h
s 0.2 0.2 0.1/0.2 0.1/0.2 0.1/0.2 0.1/0.2 0.1/0.2 0.1/0.2 0.1/0.2
1.5
4
1.5
4
2
6
4
12
4
12
2
6
4
12
4
12
4
24
®
Quintix
Modell 224 124 513 313 213 5102 3102 2102 1102
Wägebereich g 220 120 510 310 210 5100 3100 2100 1100
Ablesbarkeit mg 0.1 0.1 1 1 1 10 10 10 10
Reproduzierbarkeit
(Standardabweichung)
Linearitätsabweichung mg 0.2 0.2 2 2 2 20 20 30 30
Empfindlichkeitsdrift
zwischen +10 to +30°C
Typische Einschwingzeit s 3 2 1.5 1.5 1.5 1.5 1.5 2 2
isoCAL:
– Temperaturwechsel
– Zeitabstand
Anzeigefolge (je nach
eingestellter Filterstufe)
Waagschalenabmessung mm 90 90 120 120 120 180 180 180 180
Wägeraumhöhe mm 209 209 209 209 209 – – – –
Nettogewicht, ca. kg 4.9 4.9 4.9 4.9 4.9 5.2 5.2 4.7 4.7
mg 0.1 0.1 1 1 1 10 10 10 10
± ppm/K 1.5 1.5 3 3 3 3 3 5 5
K
h
s 0.2 0.2 0.1/0.2 0.1/0.2 0.1/0.2 0.1/0.2 0.1/0.2 0.1/0.2 0.1/0.2
1.5
4
1.5
4
2
6
4
12
4
12
2
6
4
12
4
12
4
24
Benutzer-Handbuch Secura, Quintix, Practum
95
Page 96
Technische Daten
®
Quintix
Modell 612 5101 5100
Wägebereich g 610 5100 5100
Ablesbarkeit mg 10 100 1000
Reproduzierbarkeit
(Standardabweichung)
Linearitätsabweichung mg 30 300 1000
Empfindlichkeitsdrift
zwischen +10 to +30°C
Typische Einschwingzeit s 2 2 2
isoCAL:
– Temperaturwechsel
– Zeitabstand
Anzeigefolge (je nach
eingestellter Filterstufe)
Waagschalenabmessung mm 180 180 180
Nettogewicht, ca. kg 4.7 4.7 4.7
mg 10 100 500
± ppm/K 5 10 10
K
h
4
24
4
24
4
24
s 0.1/0.2 0.1/0.2 0.1/0.2
®
Practum
Modell 224 124 313 213 2102 1102 612 5101 5100
Wägebereich g 220 120 310 210 2100 1100 610 5100 5100
Ablesbarkeit mg 0.1 0.1 1 1 10 10 10 100 1000
Reproduzierbarkeit
mg 0.1 0.1 1 1 10 10 10 100 500
(Standardabweichung)
Linearitätsabweichung mg 0.3 0.3 3 3 30 30 30 300 1000
Empfindlichkeitsdrift
± ppm/K 3 3 5 5 5 5 5 10 10
zwischen +10 und +30°C
Typische Einschwingzeit s 4 4 3 3 3 3 3 3 3
Waagschalenabmessung mm 90 90 120 120 180 180 180 180 180
Wägeraumhöhe mm 209 209 209 209 – – – – –
Nettogewicht, ca. kg 4.5 4.5 4.9 4.9 3.1 3.1 3.1 3.1 3.1
96
Benutzer-Handbuch Secura, Quintix, Practum
Page 97
Technische Daten
Modellspezifische Daten
Geeichte Modelle mit länderspezifischer Bauartzulassung
®
Secura
Modell 224-1x 1) 124-1x 1) 513-1x 1) 313-1x 1) 213-1x 1) 5102-1x 1) 3102-1x 1) 2102-1x 1) 1102-1x 1)
Genauigkeitsklasse
2
Bauart
) SQP-A SQP-A SQP-B SQP-B SQP-B SQP-C SQP-C SQP-D SQP-D
Wägebereich Max g 220 120 510 310 210 5.100 3.100 2.100 1.100
Ziffernschritt d mg 0,1 0,1 1 1 1 10 10 10 10
Eichwert e mg 1 1 10 10 10 100 100 100 100
Mindestlast Min mg 10 10 20 20 20 500 500 500 500
Taraausgleichsbereich (subtraktiv) <100% vom maximalen Wägebereich
Minimaleinwaage nach
g 0.12 0.12 1.5 1.5 1.5 12 12 12 12
USP, typisch
Typische Einschwingzeit s 2 2 1.5 1.5 1.5 1.5 1.5 1.5 1.5
isoCAL:
– Temperaturwechsel
– Zeitabstand
Anzeigefolge
K
h
s 0.2 0.2 0.1/0.2 0.1/0.2 0.1/0.2 0.1/0.2 0.1/0.2 0.1/0.2 0.1/0.2
(je nach eingestellter Filterstufe)
Waagschalenabmessung mm 90 90 120 120 120 180 180 180 180
Wägeraumhöhe mm 209 209 209 209 209 – – – –
Nettogewicht, ca. kg 5.1 5.1 5.1 5.1 5.1 5.2 5.2 5.2 5.2
kkKKKKKKK
1.5
4
1.5
4
2
6
2
6
2
6
2
6
2
6
2
6
2
6
®
Quintix
Modell 224-1x 1) 124-1x 1) 513-1x 1) 313-1x 1) 213-1x 1) 5102-1x 1) 3102-1x 1) 2102-1x 1) 1102-1x 2)
Genauigkeitsklasse
2
Bauart
) SQP-A SQP-A SQP-B SQP-B SQP-B SQP-C SQP-C SQP-D SQP-D
kkKKKKKKK
Wägebereich Max g 220 120 510 310 210 5.100 3.100 2.100 1.100
Ziffernschritt d mg 0,1 0,1 1 1 1 10 10 10 10
Eichwert e mg 1 1 10 10 10 100 100 100 100
Mindestlast Min mg 10 10 20 20 20 500 500 500 500
Taraausgleichsbereich (subtraktiv) < 100% vom maximalen Wägebereich
Typische Einschwingzeit s 3 2 1.5 1.5 1.5 1.5 1.5 2 2
isoCAL:
– Temperaturwechsel
– Zeitabstand
Anzeigefolge
K
h
1.5
4
1.5
4
2
4
2
6
2
6
2
6
2
6
2
6
2
6
s 0.2 0.2 0.1/0.2 0.1/0.2 0.1/0.2 0.1/0.2 0.1/0.2 0.1/0.2 0.1/0.2
(je nach eingestellter Filterstufe)
Waagschalenabmessung mm 90 90 120 120 120 180 180 180 180
Wägeraumhöhe mm 209 209 209 209 209 – – – –
Nettogewicht, ca. kg 4.9 4.9 4.9 4.9 4.9 5.2 5.2 4.7 4.7
Benutzer-Handbuch Secura, Quintix, Practum
97
Page 98
Technische Daten
®
Quintix
Modell 612-1x 1) 5101-1x 1) 5100-1x 1)
Genauigkeitsklasse
2
Bauart
) SQP-D SQP-E SQP-E
Wägebereich Max g 610 5.100 5.100
Ziffernschritt d g 0,01 0,1 1
Eichwert e g 0,1 1 1
Mindestlast Min g 0,5 5 50
Taraausgleichsbereich
(subtraktiv)
Typische Einschwingzeit s 2 2 2
isoCAL:
– Temperaturwechsel
– Zeitabstand
Anzeigefolge (je nach
K
h
s 0,1/0,2 0,1/0,2 0,1/0,2
eingestellter Filterstufe)
Waagschalenabmessung mm 180 180 180
Nettogewicht, ca. kg 4.7 4.7 4.7
KK K
) 100% vom maximalen Wägebereich
2
6
2
6
2
6
®
Practum
Modell 224-1x 1) 124-1x 1) 313-1x 1) 213-1x 1) 2102-1x 1) 1102-1x 1) 612-1x 1) 5101-1x 1) 5100-1x 1)
Genauigkeitsklasse
2
Bauart
) SQP-A SQP-A SQP-B SQP-B SQP-D SQP-D SQP-D SQP-E SQP-E
kkKKKKKKK
Wägebereich Max g 220 120 310 210 2100 1100 610 5.100 5.100
Ziffernschritt d mg 0,1 0,1 1 1 10 10 10 100 1.000
Eichwert e mg 1 1 10 10 100 100 100 1.000 1.000
Mindestlast Min mg 10 10 20 20 500 500 500 5.000 50.000
Taraausgleichsbereich
) 100% vom maximalen Wägebereich
(subtraktiv)
Typische Einschwingzeit s 4 4 3 3 3 3 3 3 3
Waagschalenabmessung mm 90 90 120 120 180 180 180 180 180
Wägeraumhöhe mm 209 209 209 209 – – – – –
Nettogewicht, ca. kg 4,5 4,5 4,9 4,9 3,1 3,1 3,1 3,1 3,1
1
) Mögliche Bezeichnungen der länderspezifischen Modellvarianten:
x = CEU: Geeichte Waagen mit EG-Bauartzulassung D12-09-014 (für EU außer: Frankreich, Italien und Schweiz)
x = CFR: Geeichte Waagen mit EG-Bauartzulassung D12-09-014 nur für Frankreich
x = CIT: Geeichte Waagen mit EG-Bauartzulassung D12-09-014 nur für Italien
x = CCH: Geeichte Waagen mit EG-Bauartzulassung D12-09-014 nur für die Schweiz
x = NUS: NTEP-Zertifikat für USA
x = CN: CMC-Bauartzulassung für China
x = 0JP: Waage mit Bauartzulassung für Japan
x = 0BR: Waage mit Bauartzulassung für Brasilien
x = 0AR: Waage mit Bauartzulassung für Argentinien
x = 0KR: Waage mit Bauartzulassung für Südkorea
x = 0RU: Waage mit Bauartzulassung für Russland
x = 0IN: Waage mit Bauartzulassung für Indien
x = 0CA: Waage mit Bauartzulassung für Kanada
2
) alle Modelle ...CN: Bauart »SQP«
98
Benutzer-Handbuch Secura, Quintix, Practum
Page 99
Zubehör (Optionen)
Siehe separate Zubehörliste unter
www.sartorius.com.
Zubehör (Optionen)
Benutzer-Handbuch Secura, Quintix, Practum
99
Page 100
Gerätemaße
Gerätemaße
Secura®-Modelle mit einer Ablesbarkeit von 0,1 mg
Angaben in Millimetern
100
Benutzer-Handbuch Secura, Quintix, Practum
Loading...
