WHM-150

МАГНИТНЫЙ ДЕРЖАТЕЛЬ ДЛЯ УСТАНОВКИ НА ПЕРЕДНЮЮ ПАНЕЛЬ

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ТЕХПОДДЕРЖКА: 8 800 333 03 23

НАЗНАЧЕНИЕ УСТРОЙСТВА

МагнитныйдержательPROLOGY WHM-150 (далее- «держатель») предназначен для фиксации любых мобильных устройств весом до 1,5 кг на передней (приборной) панеливавтомобиле.

КОМПЛЕКТ ПОСТАВКИ

МагнитныйдержательPROLOGY WHM-150

Прямоугольная металлическая пластина

Круглые металлические пластины (2 шт.)

Руководство пользователя

ВНЕШНИЙ ВИД ДЕРЖАТЕЛЯ

1 - Поверхность для фиксации 1 2 мобильныхустройств

2 - Фиксаторугланаклонаповерхности

3 - Фиксаторугланаклонакорпуса

Примечание. Комплектация и внешний вид держателя могут быть изменены производителем без предварительного уведомления.

Prology WHM-150 User Manual

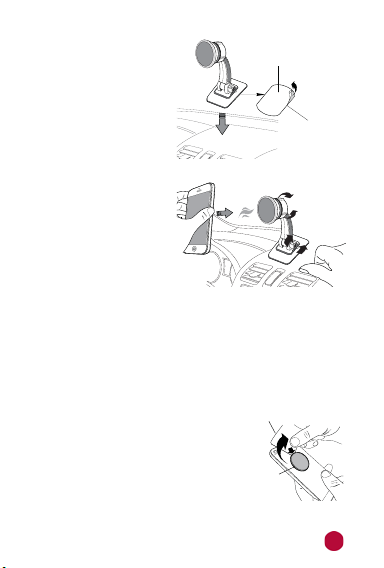

УСТАНОВКА ДЕРЖАТЕЛЯ В АВТОМОБИЛЕ

1 - Для фиксации мобильного устройства на держателе используются прилагаемые металлические пластины. Пластину можно приклеить к внешней поверхности устройстваиличехла. Дляэтогонеобходимотщательно очистить поверхность и, отделив защитную пленку, плотно прижать и удерживать пластину в течение нескольких секунд (см. рис. 1 и 2). Кроме того, металлическую пластину можно вложить между чехлом и самим устройством, или поместить под съемную крышкуегокорпуса(см. рис. 3 и4). Вэтомслучаеприклеиватьпластинунетребуется.

Мобильное устройство

1

Мобильное устройство

2





Чехол



Двусторонний скотч

Двусторонний скотч

Круглая



Круглая



или прямоугольная

или прямоугольная



металлическая пластина

металлическая пластина

Мобильное устройство

3

Мобильное устройство

4





Съёмная крышка



Чехол

корпуса устройства







Прямоугольная



Круглая



металлическая



металлическая



пластина



пластина



2
