Модели:

CMD-220 CMD-22R

FM/УКВ CD/MP3-ресивер

Руководство пользователя

Руководство пользователя определяет порядок установки и эксплуатации автомобильного FM/УКВприемника и проигрывателя компакт-дисков (далее CD-ресивера) в автомобиле с напряжением бортовой сети 12 В. Установку CD-ресивера рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей.

Самостоятельное вскрытие CD-ресивера или съемной панели, механические повреждения и нарушение порядка эксплуатации могут привести к неисправностям ресивера или подключенных к нему динамиков.

В связи с постоянной работой по совершенствованию CD-ресивера, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем Руководстве.

Назначение

CD-ресиверы Prology CMD-220, CMD-220R предназначены для прослушивания радиостанций в диапазонах FM, УКВ, для воспроизведения стереофонических звукозаписей на аудио компакт-дисках, а также звуковых файлов формата MP3 на записываемых компакт-дисках CD-ROM, CD-R или CD-RW, через внешние динамики.

Функции CD-ресивера

Крупный интегрированный ЖК-дисплей

Высокая выходная мощность (CMD-220: 4x50 Вт, CMD-220R: 4x55 Вт)

Высокоскоростной цифровой PLL тюнер

Система RDS-EON (CMD-220R)

Память на 24 станции

Индикация информации MP3 ID3 TAG

Электронная регулировка параметров

Антишоковая буферная память

Четыре предустановленные характеристики эквалайзера

Линейный вход RCA (CMD-220R)

4 линейных выхода RCA (CMD-220R)

2 линейных выхода RCA (CMD-220)

Стандартный монтажный размер ISO-2DIN

Стандартный разъем ISO

Основные технические характеристики

Радиоприемник



Диапазон частот УКВ, МГц

65 - 74

Диапазон частот FM, МГц

87,5 - 108

Полезная чувствительность (при отношении С/Ш 30 дБ), дБ (мкВ)

8

Диапазон воспроизводимых частот, Гц

30 - 15000

Отношение сигнал/шум, дБ

55

Глубина разделения стереоканалов (1 кГц), дБ

30

Проигрыватель CD



Размер дисков, дюймы

5

Каналы

2 канала, стерео

Диапазон воспроизводимых частот, Гц

20 – 20000

Полный коэффициент гармоник (1 кГц), %

<0,2

Отношение сигнал шум, дБ

>86

Глубина разделения стереоканалов (1 кГц), дБ

>60

Общие



Напряжение питания, предельные значения

11 – 16 В постоянного тока

Полярность источника питания

Только системы с заземлением от-



рицательного полюса батареи

Максимальная выходная мощность, Вт

4 х 45 (CMD-220), 4 x 50 (CMD-220R)

Размеры установочные (Ш х В х Г), мм

188 х 100 х 168

Вес, кг

2,38

Комплект поставки

CD-ресивер Prology CMD-220 или CMD-220R

1

шт.

Монтажный винт

1

шт.

Резиновая демпфирующая прокладка

1

шт.

Соединительные кабели

1

комплект

Настоящее Руководство пользователя

1

шт.

Гарантийный талон

1

шт.

Индивидуальная потребительская тара

1

комплект

Хранение, транспортирование, ресурс, утилизация

CD-ресивер рекомендуется хранить в складских или домашних условиях по группе "Л" ГОСТ 15150 и при необходимости транспортировать любым видом гражданского транспорта в имеющейся индивидуальной потребительской таре по группе "Ж2" ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямого солнечного света и должно исключать возможность механических повреждений.

Срок службы CD-ресивера 2 года. CD-ресивер не содержит вредных материалов и безопасен при эксплуатации и утилизации (кроме сжигания в неприспособленных условиях).

Гарантии поставщика

CD-ресивер Prology CMD-220 (CMD-220R) соответствует утвержденному образцу.

Изготовитель гарантирует соответствие CD-ресивера требованиям ГОСТ 22505-97 и ГОСТ 28279-89 в части 2.2.

CD-ресивер имеет гарантийный срок эксплуатации 12 месяцев с момента покупки без учета времени пребывания в ремонте при соблюдении правил эксплуатации. Право на гарантию дается при заполнении сведений прилагаемого гарантийного талона.

Гарантийные обязательства не распространяются на перечисленные ниже принадлежности изделия, если их замена предусмотрена конструкцией и не связана с разборкой изделия.

комплект электрической проводки;

монтажные приспособления, инструмент, документацию, прилагаемую к изделию.

Установка CD-ресивера

Примечания:

CD-ресивер предназначен для установки в автомобили со штатной нишей головного устройства стандарта ISO-2DIN размером 183 х 105 мм.

Для установки CD-ресивера выберите такое место, где он не будет мешать водителю нормально управлять автомобилем.

Перед окончательной установкой CD-ресивера временно подключите к нему все провода и убедитесь, что все соединения сделаны правильно и система работает нормально.

Используйте только прилагаемые к CD-ресиверу крепежные изделия. Только в этом случае установка будет надежной и безопасной. Использование деталей, не входящих в комплект CD-ресивера, может привести к нарушению его нормальной работы.

Если установка CD-ресивера требует сверления отверстий или любого другого изменения штатных деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.

Устанавливайте CD-ресивер таким образом, чтобы он не мог стать причиной ранения водителя или пассажиров во время внезапной остановки или резкого торможения.

При установке отклонение CD-ресивера от горизонтальной плоскости не должно превышать 30°. В противном случае технические характеристики CD-ресивера могут быть далеки от оптимальных.

Никогда не устанавливайте CD-ресивер там, где он будет сильно нагре-

ваться, например, от воздействия прямых солнечных лучей или горячего воздуха, поступающего от отопителя. Также избегайте мест, в которых CD-ресивер будет подвергаться воздействию сильной вибрации или на него будет попадать пыль или грязь.

Prology CMD-220, CMD-220R

1

© Saturn Marketing, Ltd.

Процедура установки

Внимание! Перед установкой CD-ресивера удалите 2 транспортировочных винта, которые находятся на верхней крышке проигрывателя. В противном случае CD/MP3-проигрыватель не будет работать.

1.Удалите два транспортировочных винта. Снимите крышку ниши головного устройства или заменяемое головное устройство.

2.Подключите разъем питания и акустики.

3.При наличии соответствующего отверстия в задней стенке ниши установите на CD-ресивер монтажный болт с резиновой демпфирующей накладкой. С помощью болта с накладкой закрепите заднюю часть CD-ресивера на кузове автомобиля.

4.При наличии крепежных резьбовых отверстий в лицевой части ниши выберите положение CDресивера, в котором отверстия его крепежных скоб совпадут с отверстиями в нише и используйте подходящие винты для закрепления CD-ресивера не менее чем в двух местах с обеих сторон.

5.Закрепите CD-ресивер на боковых крепежных кронштейнах ниши штатного головного устройства. Выберите положение кронштейнов, при котором будут совмещены резьбовые отверстия на кронштейнах и резьбовые соединения на корпусе CD-ресивера. Закрепите кронштейны с обеих сторон CD-ресивера не менее чем в двух местах. Для этого используйте либо крепежные винты (5 х 6 мм), либо винты с потайной головкой (4 х 6 мм), в зависимости от типа резьбовых отверстий на кронштейне.

Prology CMD-220, CMD-220R

2

© Saturn Marketing, Ltd.

PROLOGY CMD 220 User Manual

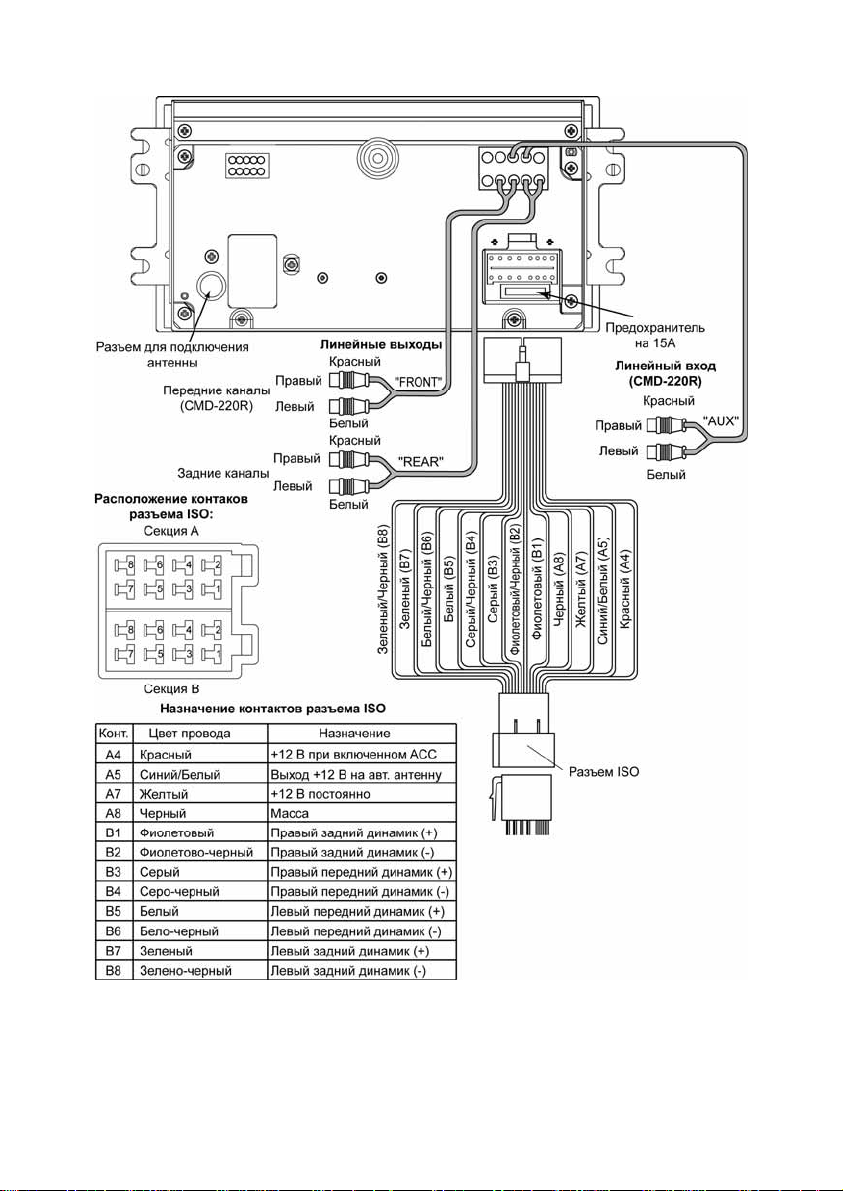

Схема подключения проводов CD-ресивера

Внимание! Неверное подключение CD-ресивера может привести к его поломке и лишению права на гарантийное обслуживание.

Внимание! В данном CD-ресивере используются усилители мощности, подключенные по мостовой схеме. При подключении динамиков не допускается замыкание проводов на массу автомобиля или друг с другом.

Внимание! Красный провод CD-ресивера должен быть подключен к цепи зажигания во избежание разряда аккумуляторной батареи автомобиля при продолжительной стоянке.

Prology CMD-220, CMD-220R

3

© Saturn Marketing, Ltd.
