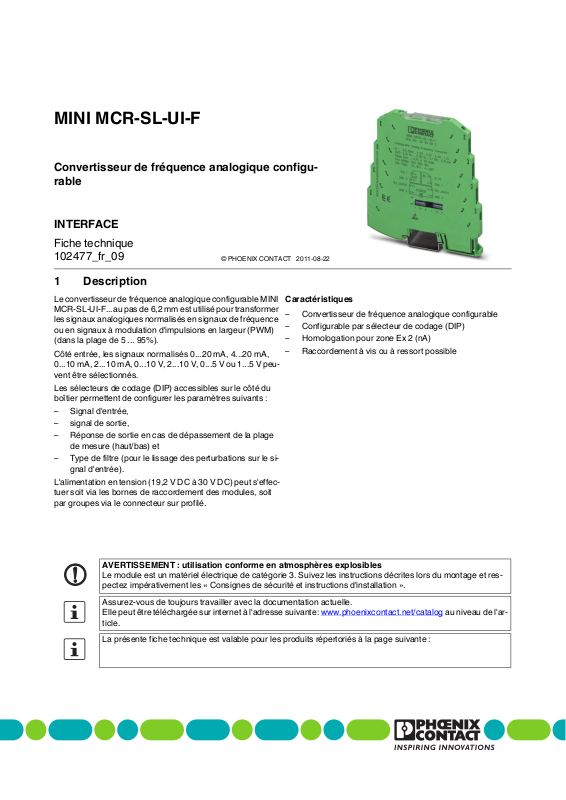

MINI MCR-SL-UI-F
Convertisseur de fréquence analogique configurable
INTERFACE
Fiche technique
102477_fr_09
1Description
© PHOENIX CONTACT
2011-08-22
Le convertisseur de fréquence analogique configurable MINI
MCR-SL-UI-F...au pas de 6,2 mm est utilisé pour transformer
les signaux analogiques normalisés en signaux de fréquence
ou en signaux à modulation d'impulsions en largeur (PWM)
(dans la plage de 5 ... 95%).
Côté entrée, les signaux normalisés 0...20mA, 4...20mA,
0...10mA, 2...10mA, 0...10V, 2...10V, 0...5V ou 1...5V peuvent être sélectionnés.
Les sélecteurs de codage (DIP) accessibles sur le côté du
boîtier permettent de configurer les paramètres suivants:
– Signal d'entrée,
– signal de sortie,
– Réponse de sortie en cas de dépassement de la plage
de mesure (haut/bas) et
– Type de filtre (pour le lissage des perturbations sur le si-
gnal d'entrée).
L'alimentation en tension (19,2VDC à 30VDC) peut s'effectuer soit via les bornes de raccordement des modules, soit
par groupes via le connecteur sur profilé.
AVERTISSEMENT: utilisation conforme en atmosphères explosibles
Le module est un matériel électrique de catégorie 3. Suivez les instructions décrites lors du montage et respectez impérativement les «Consignes de sécurité et instructions d'installation».
Caractéristiques
– Convertisseur de fréquence analogique configurable
– Configurable par sélecteur de codage (DIP)
– Homologation pour zone Ex 2 (nA)
– Raccordement à vis ou à ressort possible
Assurez-vous de toujours travailler avec la documentation actuelle.
Elle peut être téléchargée sur internet à l'adresse suivante: www.phoenixcontact.net/catalog
ticle.
La présente fiche technique est valable pour les produits répertoriés à la page suivante:
au niveau de l'ar-
MINI MCR-SL-UI-F
2Sommaire
1 Description .............................................................................................................................. 1
2 Sommaire ................................................................................................................................ 2
3 Références.............................................................................................................................. 3
4 Caractéristiques techniques ....................................................................................................3
5 Normes de sécurité et instructions d'installation...................................................................... 5
5.1 Instructions d'installation........................................................................................................ 5
5.2 Installation en zone Ex (Zone2) .............................................................................................. 5
6 Installation ............................................................................................................................... 6
6.1 Instructions de raccordement.................................................................................................. 6

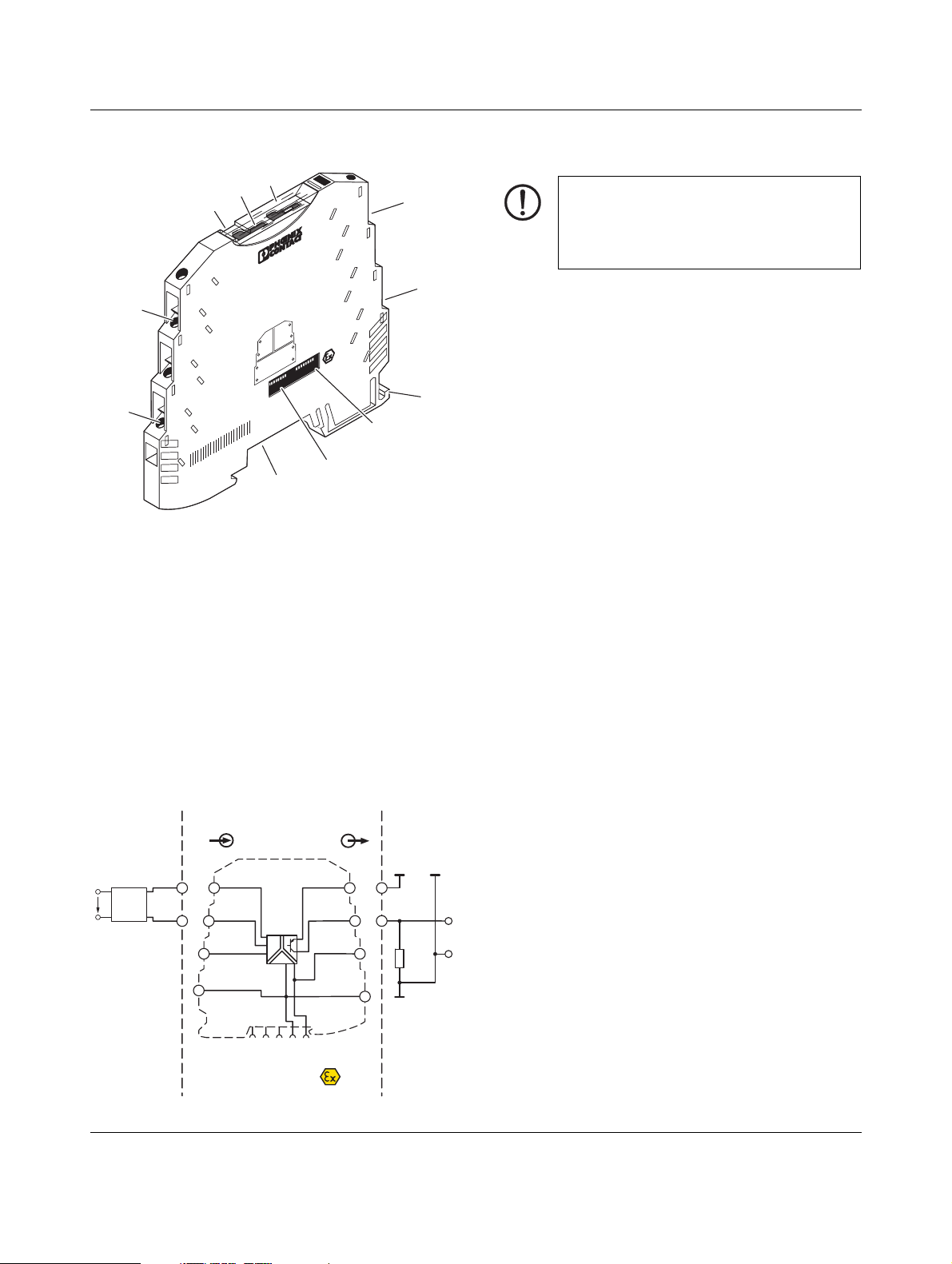

6.2 Composition ....................................................................................................................... 7
6.3 Schéma synoptique.............................................................................................................. 7
6.4 Alimentation en tension ......................................................................................................... 7

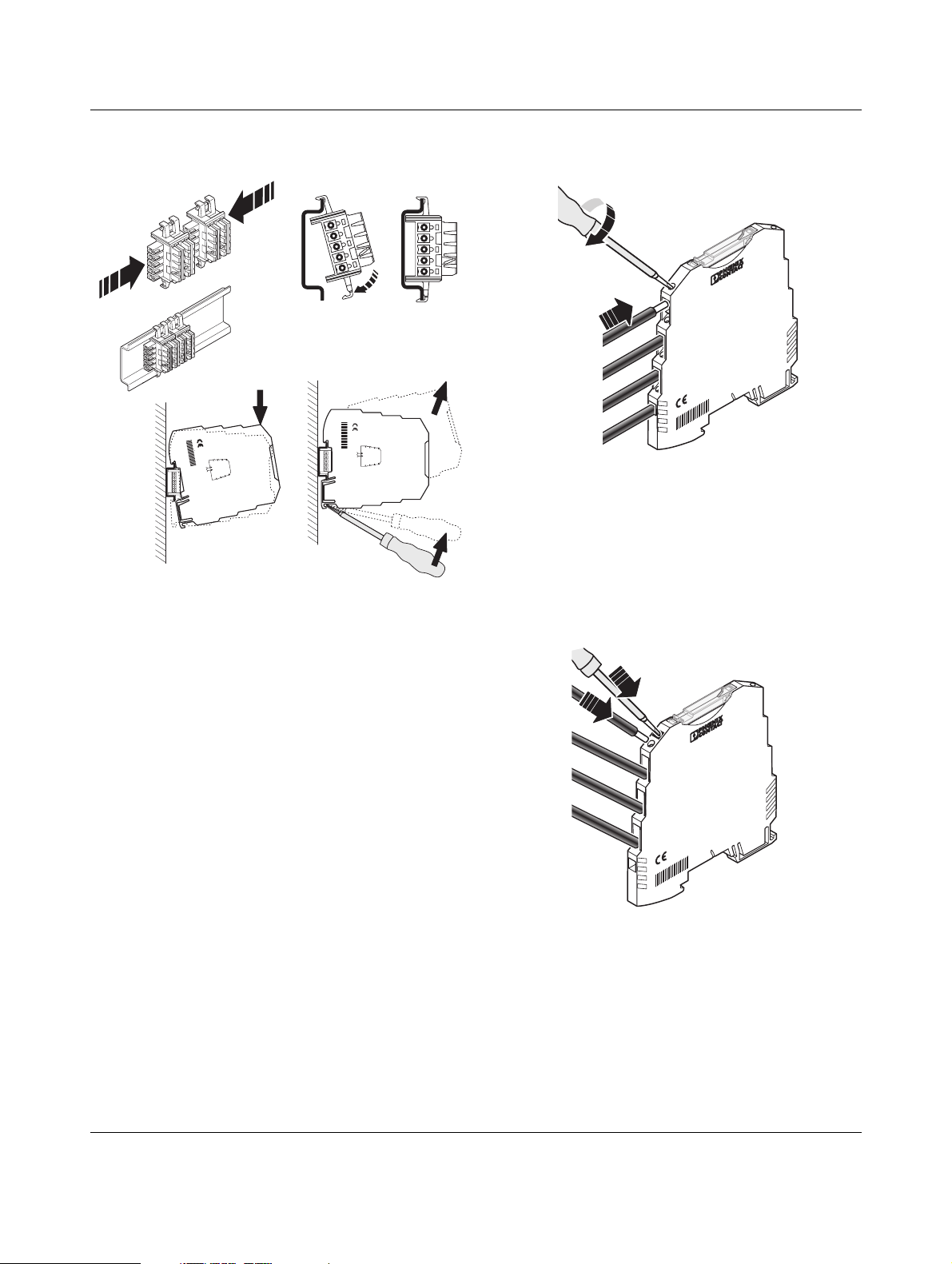

6.5 Montage............................................................................................................................ 8
6.6 Raccordement des câbles ..................................................................................................... 8
7 Configuration ........................................................................................................................... 9
7.1 Moving Average Filter ........................................................................................................... 9
7.2 Oversampling Filter .............................................................................................................. 9
8 Tableau de configuration .......................................................................................................10
9 Signaux de sortie................................................................................................................... 11
10 Exemple d'application / de raccordement.............................................................................. 11
10.1 Raccordement à une entrée TOR passive haute impédance ........................................................ 11
102477_fr_09 PHOENIX CONTACT 2
MINI MCR-SL-UI-F
3 Références
Description Type Réf. Condit.
Convertisseur de fréquence analogique pour la conversion des signaux
normalisés analogiques en signaux de fréquence ou signaux PWM, configurable via commutateur DIP, à raccordement vissé
Transformateur de fréquence analogique MCR pour transformer des signaux normalisés analogiques en signaux de fréquence ou signaux PWM,
raccordement à ressort
Accessoires Type Réf. Condit.
Connecteur-bus sur profilé (TBUS), 5pôles, pour le pontage de la tension
d'alimentation, encliquetable sur profilé NS35/... selon EN60715
Blocs de jonction d'alimentation MCR pour l'alimentation de plusieurs modules MINI-ANALOG via le connecteur-bus sur profilé, à raccordement
vissé, consommation de courant jusqu'à 2 A max.
Blocs de jonction d'alimentation MCR pour l'alimentaiton de plusieurs modules MINI-ANALOG via le connecteur-bus sur profilé, à raccordement à
ressort, consommation de courant jusqu'à 2 A max.
Alimentation pour profilés, à découpage primaire, type étroit, sortie: 24 V
DC / 1,5 A
Alimentation pour profilés, à découpage primaire, type étroit, sortie: 24 V
DC / 1,5 A, homologation ATEX
Huit convertisseurs de signaux MINI Analog avec mode de raccordement
vissé peuvent être reliés à une commande en chaîne ouverte au moyen de
l'adaptateur système, i mpliquant un travail de câblage et un risque d'erreur
de câblage minimes.
Couvercle transparent orientable pour modules MINI MCR avec possibilités de repérage supplémentaires par ruban d'étiquettes et repérage ZB
plat 6,2 mm
Etiquette pour repérage élargi de modules MINI MCR en association avec
MINI MCR-DKL
MINI MCR-SL-UI-F 2864082 1
MINI MCR-SL-UI-F-SP 2810243 1
ME 6,2 TBUS-2 1,5/5-ST-3,81 GN 2869728 10
MINI MCR-SL-PTB 2864134 1
MINI MCR-SL-PTB-SP 2864147 1
MINI-SYS-PS-100-240AC/24DC/1.5 2866983 1
MINI-PS-100-240AC/24DC/1.5/EX 2866653 1
MINI MCR-SL-V8-FLK 16-A 2811268 1
MINI MCR DKL 2308111 10
MINI MCR-DKL-LABEL 2810272 10
4 Caractéristiques techniques
Entrée
Configurable/programmable oui
Signal d'entrée tension 0 V ... 5 V
Signal d'entrée tension maximale 30 V DC
Signal d'entrée courant 0 mA ... 20 mA
Signal d'entrée courant maximal 100 mA
Résistance d'entrée entrée tension env. 110 kΩ
Résistance d'entrée entrée courant env. 50 Ω
Comportement en cas de défaut Signalisation d'alarme par LED rouge
102477_fr_09 PHOENIX CONTACT 3
1 V ... 5 V
0 V ... 10 V
2 V ... 10 V
4 mA ... 20 mA
0 mA ... 10 mA
2 mA ... 10 mA
MINI MCR-SL-UI-F
Sortie
Sortie de fréquence 0 Hz ... 10 kHz
Charge min. (4mA≤ (UL / RL) ≤ 20mA)
Signal de sortie PWM 7,8 kHz (10 bits)
Charge min. (12mA ≤ (UL / RL) ≤ 20mA)
Courant de charge maximal 20 mA
Tension de commutation maximale 30 V
Dépassement de la plage de mesure (haut/bas) Réglable (via commutateurs DIP)
Circuit de protection Protection contre courts-circuits et contre inversions de polarité
Alimentation
Tension nominale d'alimentation 24 V DC
Plage de tension d'alimentation 19,2 V DC ... 30 V DC (le connecteur-bus sur profilé (ME6,2 TBUS-2 1,5/5-ST-
Courant max. absorbé < 10 mA (pour 24 V DC)
Consommation de puissance < 200 mW
0 Hz ... 5 kHz
0 Hz ... 2,5 kHz
0 Hz ... 1 kHz
0 Hz ... 500 Hz
0 Hz ... 250 Hz
0 Hz ... 100 Hz
0 Hz ... 50 Hz
3,9 kHz (10 bits)
1,9 kHz (12 bits)
977 Hz (12 bits)
488 Hz (14 bits)
244 Hz (14 bits)
122 Hz (16 bits)
61 Hz (16 bits)
3,81 GN, référence 2869728) peut être utilisé pour ponter la tension d'alimentation, s'encliquette sur les profilés de 35mm selon EN60715)
Caractéristiques générales
Erreur de transmission max. ≤ 0,1 %
Coefficient de température max. < 0,02 %/K
Réponse indicielle (0 - 99 %) < 15 ms (+ (1/f))
Isolation galvanique Isolation de base selon EN 61010
Catégorie de surtension II
Emplacement pour le montage Indifférent
Indice de protection IP20
Degré de pollution 2
Tension d'isolement assignée 50 V AC/DC
Tension d'essai : entrée / sortie / alimentation 1,5 kV (50 Hz, 1 min.)
Dimensions l / H / P 6,2 mm / 93,1 mm / 102,5 mm
Version du boîtier PBT vert
< 1 s (+ (1/f) filtre le plus grand)
Caractéristiques de raccordement Raccordement vissé Raccordement à ressort
Section de conducteur rigide 0,14 mm² ... 2,5 mm² 0,2 mm² ... 2,5 mm²
Section de conducteur souple 0,2 mm² ... 2,5 mm² 0,2 mm² ... 2,5 mm²
Longueur à dénuder 12 mm 8 mm
Conditions d'environnement
Température ambiante (fonctionnement) -20 °C ... 65 °C
Température ambiante (stockage/transport) -40 °C ... 85 °C
102477_fr_09 PHOENIX CONTACT 4
Conformité à la directive CEM 2004/108/CE
Immunité selon EN61000-6-2
Emissions selon EN 61000-6-4
Conformité / Homologations
Conformité Conformité CE
ATEX II 3 G Ex nA II T4 X
UL, USA/Canada UL 508 Recognized
UL, USA/Canada Classe I, div.2, groupes A, B, C, D T5 en cours
Constructions navales GL EMC 2 D
5 Normes de sécurité et instructions d'installation
MINI MCR-SL-UI-F
5.1 Instructions d'installation
– L'appareil est conçu pour être installé dans des environ-
nements explosibles de zone2.
– L'installation, l'utilisation et la maintenance doivent être
confiées à un personnel spécialisé dûment qualifié en
électrotechnique. Respecter les instructions d'installation
décrites. Lors de l'installation et de l'utilisation, respecter
les dispositions et prescriptions de sécurité en vigueur (y
compris les prescriptions nationales en la matière) de
même que les règles générales relatives à la technique.
Les caractéristiques techniques sont à consulter dans la
notice jointe et les certificats (conformité ou homologations supplémentaires).
– L'ouverture ou la transformation de l'appareil ne sont pas
admissibles. Ne procédez vous-même à aucune réparation sur l'appareil: remplacez-le par un appareil équivalent. Les réparations ne doivent être effectuées que par le
constructeur. Le constructeur n'est pas responsable pour
les dommages causés en raison d'une dérogation à cette
règle.
– L'indice de protection IP20 (EN60529) de l'appareil est
prévu pour un environnement propre et sec. N'exposez
pas l'appareil à des sollicitations dépassant les limites indiquées.
– L'appareil n'est pas conçu pour une utilisation dans des
atmosphères explosives.
5.2 Installation en zone Ex (Zone2)
– Respecter les conditions fixées pour une utilisation dans
des environnements explosibles!
– L'appareil doit être monté dans un boîtier (coffret ou cof-
fret de distribution) qui répond aux exigences des
normes EN60079-15 et au moins à l'indice de protection
IP54 (EN60529).
– Lors de l'installation et du raccordement des circuits d'ali-
mentation et de signaux, respecter les exigences de la
norme EN 60079-14. Seuls les appareils adaptés pour un
fonctionnement en zone explosible 2 et remplissant les
conditions présentes sur la zone d'installation peuvent
être raccordés à des circuits électriques de la zone2.
– L'encliquetage et le désencliquetage sur le connecteur
en T ou le raccordement et débranchement des câbles
dans des zones explosives ne doivent s'effectuer que
hors tension.
– L'appareil doit être mis hors service et retiré immédiate-
ment de la zone Ex lorsqu'il est endommagé ou s'il a été
soumis à des charges ou stocké de façon non conforme,
ou s'il présente un dysfonctionnement.
– Les documents actuels peuvent être téléchargés à
l'adresse www.phoenixcontact.net/catalog.
102477_fr_09 PHOENIX CONTACT 5
6 Installation
MINI MCR-SL-UI-F
6.1 Instructions de raccordement
ATTENTION: décharge électrostatique!
Le dispositif contient des éléments pouvant
être endommagés ou détruits par des décharges électrostatiques. Lors de la manipulation de l'appareil, respecter les mesures de
sécurité nécessaires en matière de décharges
électrostatiques (ESD) conformément à
EN61340-5-1 et EN61340-5-2.
Pour garantir un fonctionnement correct du
module, le circuit de sortie suivant doit présenter les caractéristiques ci-dessous.
Dans le cas du circuit de sortie, la sortie doit être indépendante du potentiel.
Veuillez établir une tension d'alimentation correspondante
dans le circuit de sortie.
Dans le même temps, un courant minimum doit circuler à la
sortie du module afin que le transistor de sortie puisse s'enclencher.
Le courant minimum à la sortie de fréquence est de 4mA.
Ce courant minimum est de 12mA à la sortie PWM.

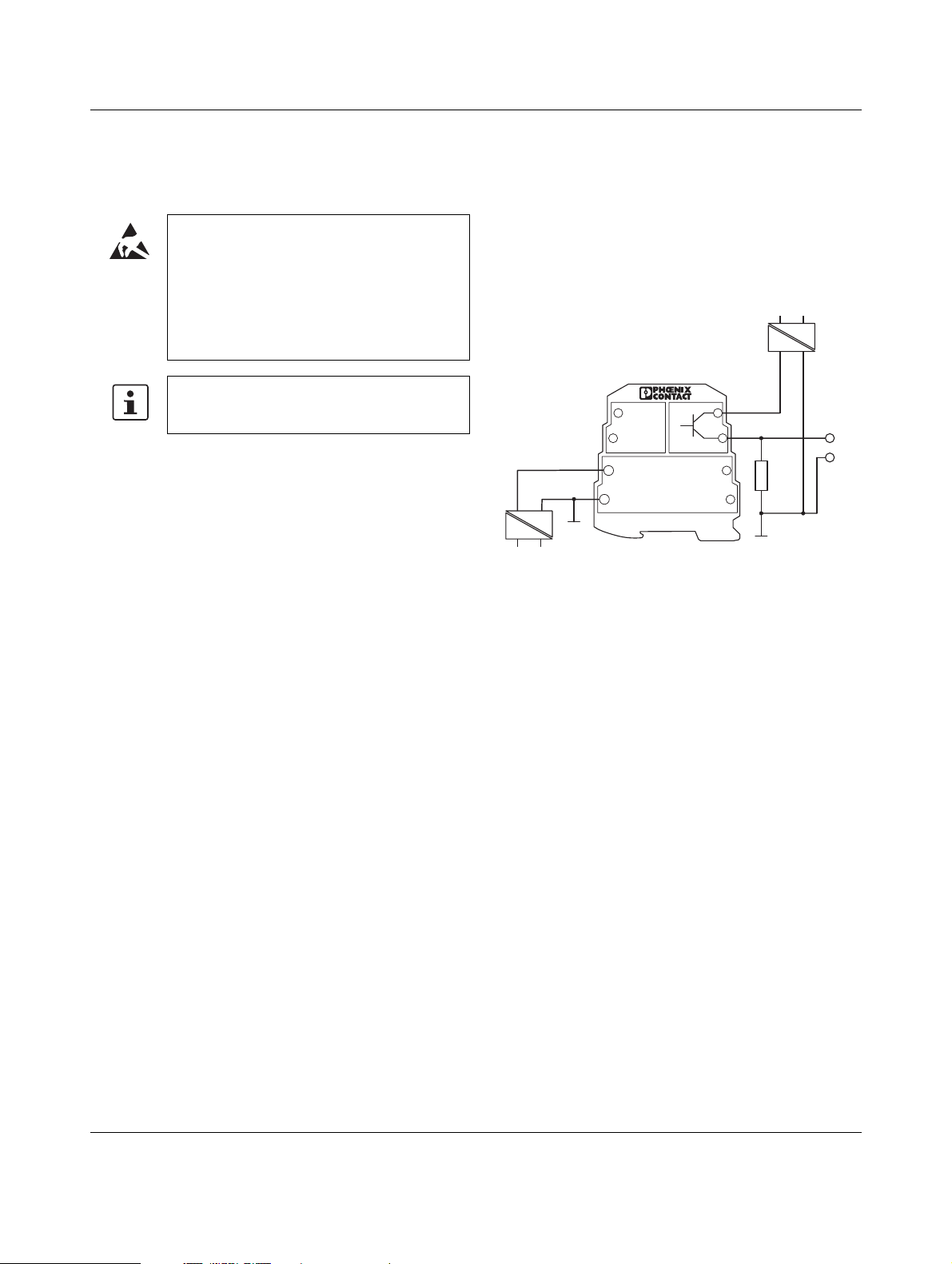

Pour garantir la circulation du courant minimum, respecter la
formule suivante et l'exemple de schéma de connexion:
Pour atteindre le courant minimum, adapter la tension UL ap-
pliquée et la résistance de charge RL.
Les valeurs maximales autorisées à la sortie du transistor
sont de 30VDC, 20mA.
Exemple:
Vous travaillez à la sortie avec un module d'entrée TOR à résistance d'entrée de 5 KΩ.
La tension de commutation UL disponible à la sortie est de
24VDC.
Tension secteur
max. 30V DC
Tension secteur
IN U,I
2
GND1
3
4
GND2
MINI MCR-SL-UI-f
max. 30V DC
51
6
max. 20mA
7
8
+–
OUT+
RL
GND–
Fig. 1 MINI MCR-SL-UI-F...
Tâche :
La sortie de fréquence du module doit être utilisée. Le courant
requis est alors calculé comme ceci:
4mA ≤ (24V/5 KΩ) ≤ 20 mA = 4mA ≤ 4,8 mA ≤ 20 mA
Un courant suffisant est ainsi établi.
Formules de calcul:
Sortie de fréquence: 4 mA ≤ (UL/RL) ≤ 20 mA
Sortie PWM: 12 mA ≤ (UL/RL) ≤ 20 mA
102477_fr_09 PHOENIX CONTACT 6
MINI MCR-SL-UI-F
Serial
No.
XXXXXXXX
CE

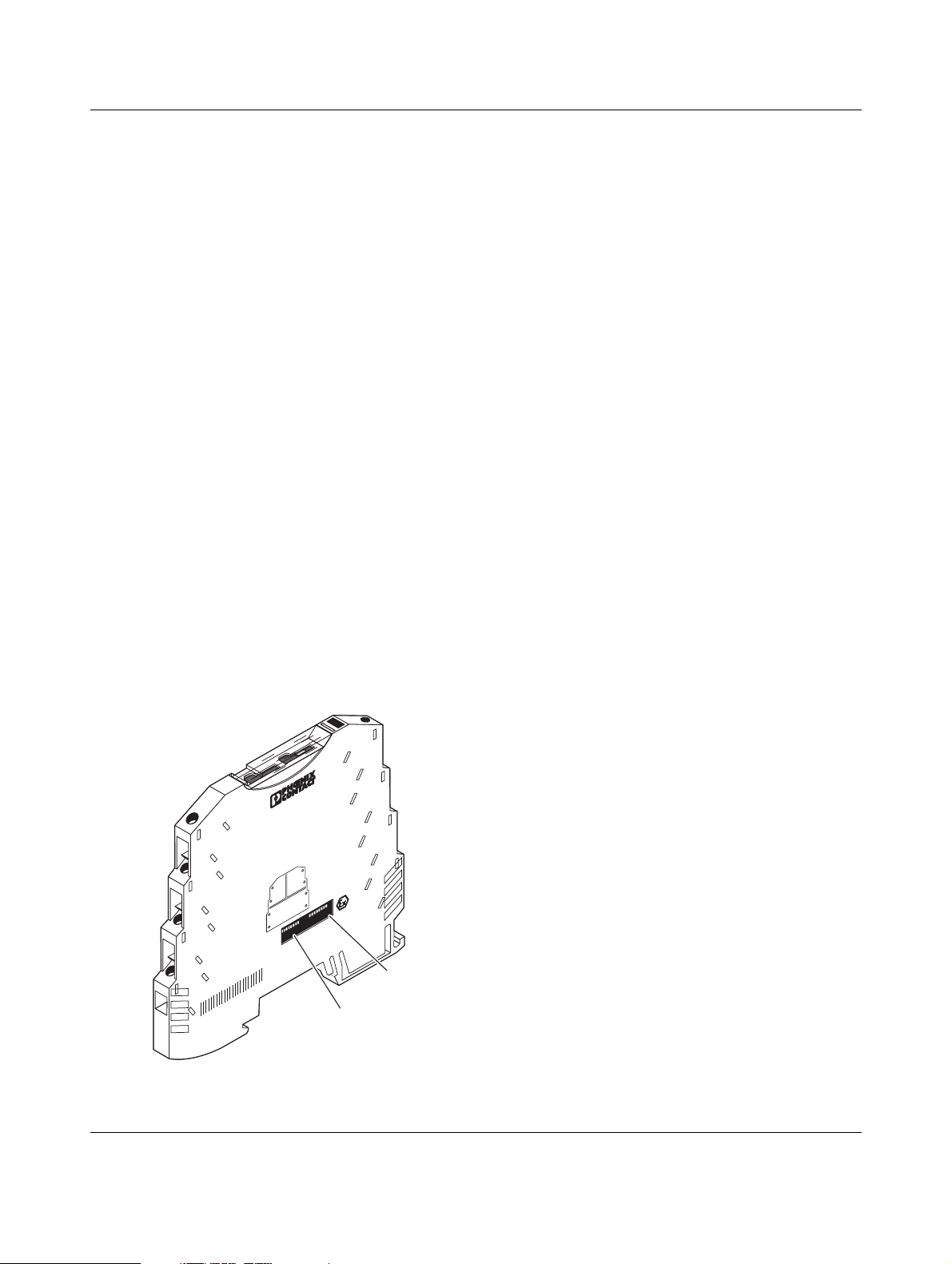

6.2 Composition
2
3
4
CR-SL-UI-f
MINI M
Ord.-No.:2864082
0(4)...20mA, 0(2)...10mA, 0(1)...5V, 0...10V
of full scale
0...50Hz, 0...100Hz, 0...1kHz, 0...10kHz
Configurable Analog-Frequency Converter
5
19,2...30VDC
6
Serial No. XXXXXXXX
< 0.1%
1,5kV, 50Hz, 1min.
In:
-20...+65°C / -4°...149°F
Out:
Transm. Error:
Test Voltage:
Amb. Temp.:
1
2
IN
5+
OUT
3
Out +
6-
4
Out -
7
POWER
8
2
on
GND
8
S2
off
1
www.interface.phoenixcontact.com
In U, I
1
GND
19,2...30VDC
2
GND
8
S1
1
II 3 G
Ex nA II T4X
1
6
7
8
9
10
Fig. 2 Composition
1. Entrée: Signaux normalisés
2. Capot
3. LED de diagnostic
4. Rainure pour bande de repérage ZBF 6
5. Sortie : Signaux de fréquence
6. Tension d'alimentation
7. Pied universel encliquetable pour profilé EN
8. Sélecteur de codage (DIP) S1
9. Sélecteur de codage (DIP) S2
10. Possibilité de raccordement pour connecteur sur profilé
6.4 Alimentation en tension
ATTENTION: Ne jamais raccorder la tension
d'alimentation directement sur le connecteur
sur profilé! L'alimentation à partir du connecteur sur profilé ou des différents modules individuels est interdite!
Alimentation via le module Mini Analog
Jusqu'à une consommation totale de courant de 400 mA des
modules MINI Analog juxtaposés, l'alimentation peut s'effectuer directement sur les blocs de jonction d'un de ces modules.
Nous recommandons de prévoir un fusible de 400 mA en
amont.
Alimentation via un module d'alimentation
Les modules d'alimentation MINI MCR-SL-PTB (référence
2864134) ou MINI MCR-SL-PTB-SP (référence 2864147), de
forme semblable, s'utilisent pour alimenter le connecteur-bus
pour profilé en tension.
Nous recommandons de prévoir un fusible de 2A en amont.
Alimentation via un alimentation système
L'alimentation système, dont le courant de sortie est de 1,5A,
établit le contact avec le connecteur-bus pour profilé à la tension d'alimentation et permet ainsi d'alimenter plusieurs modules du réseau.
– MINI-SYS-PS-100-240AC/24DC/1.5 (référence
2866983)
– Atmosphères explosibles :
MINI-PS-100-240AC/24DC/1.5/EX (référence 2866653)
6.3 Schéma synoptique
Sensor / Field
U
S
4-wire
OUT
U,I
GND
IN
1
1 5
+
GND 1
2
2
–
+24V
3
+
GND 3
4
–
GND 3
+24V
OUT
OUTIN U,I
passive
+24V
GND 2
GND 3
+
6
–
7
8
Zone 2
+
–
PLC / DCS
supply
max. 30VDC
+–
5
max. 20mA
6
RL
OUT +
GND –
Fig. 3 Diagramme schématique
102477_fr_09 PHOENIX CONTACT 7
MINI MCR-SL-UI-F
6.5 Montage
A
B
C
D
Fig. 4 Montage et démontage
E
Vis:
B
A
www.interface.phoenixcontact.com
Serial No. XXXXXXXX
Fig. 5 Raccordement vissé
• Enfichez le conducteur dans la borne de raccordement
correspondante.
• Serrez la vis dans l'ouverture de la borne de raccordement à l'aide d'un tournevis.
Raccordement à ressort:
– Montez le module sur un profilé EN 60715 de 35mm.
– Pour utiliser le connecteur sur profilé, insérez-le d'abord
dans le profilé (voir A -C). Il sert au pontage de l'alimentation en tension. Dans ce cas, respectez impérativement
le sens d'encliquetage du module et du connecteur sur
profilé: Pied encliquetable en bas et élément enfichable
à gauche!
6.6 Raccordement des câbles
Le MINI MCR-SL-UI-F... existe avec deux variantes de raccordement:
– Bornes à vis (pour MINI MCR-SL-UI-F)
– BJ par tension à ressort (pour MINI MCR-SL-UI-F-SP)
A
B
www.interface.phoenixcontact.com
Serial No. XXXXXXXX
Fig. 6 Raccordement à ressort
• Placez un tournevis dans l'ouverture du bloc de jonction.
• Enfichez le conducteur dans la borne de raccordement
correspondante.
102477_fr_09 PHOENIX CONTACT 8
7 Configuration
Serial
No.
XXXXXXXX
CE
Les modules présentent la configuration standard:
– Entrée 0...10 V
– Dépassement de plage de mesure (overrange): figer à
100% de la déviation max. de la plage de mesure
– dépassement de la plage de mesure vers le bas (under-
range): figer à 100% du début de la plage de mesure
– Sortie : sortie fréquence 0...10kHz
– Moving Average Filter: 1 valeur
– Suréchant. (oversampling) : 1 valeur
(tous commutateurs DIP en position «off»)
Avec le sélecteur de codage (DIP) S1, vous pouvez modifier
les valeurs d'entrée, les valeurs de Moving Average Filter et
de suréchantillonnage. Le sélecteur de codage (DIP) S2 vous
permet de modifier les valeurs de sortie, les valeurs de dépassement de la plage de mesure vers le haut et vers le bas.
7.1 Moving Average Filter
Le filtre «Moving-Average-Filter» activable regroupe des valeurs mesurées (1, 2, 4, 6) pour obtenir une nouvelle valeur
selon le procédé de la chaîne à godets. Lors du procédé de la
chaîne à godets, la valeur moyenne est formée à partir d'un
nombre fixe de valeurs mesurées, la valeur la plus ancienne
étant rejetée et la dernière rajoutée.
MINI MCR-SL-UI-F
7.2 Oversampling Filter
Pour obtenir un lissage de valeurs mesurées, il est possible
de former une valeur moyenne (suréchantillonnage/Oversampling) à partir de plusieurs valeurs (1, 10, 50, 100).
I-f
-SL-U
R
C
IM
IN
M
Ord.-No.: 28 64 08 2
0(4)...20mA, 0(2)...10mA, 0(1)...5V, 0...10V
0...50Hz, 0...100Hz, 0...1kHz, 0...10kHz
Configurable Analog-Frequency Converter
< 0.1% of full scale
1,5kV, 50Hz, 1min.
In:
-20...+65°C / -4°...149°F
Out:
Transm. Error:
Test Voltage:
Amb. Temp.:
19,2...30VDC
Serial No. XXXXXXXX
GND 2
Out +
Out -
In U, I
1
GND 1
2
IN
5+
19,2...30VDC
GND 2
1
3
II
Ex
8
S1
OUT
3
6-
4
7
POWER
8
on
8
S2
off
1
www.interface.phoenixcontact.com
G
II T4X
nA
S1
S2
Fig. 7 Position des sélecteurs de codage (DIP)
102477_fr_09 PHOENIX CONTACT 9
8 Tableau de configuration
MINI MCR-SL-UI-F
DIP S1
1234 56 78
• 1...5 V • 2 valeurs • 10 valeurs
• 0...5 V • 4 valeurs • 50 valeurs
• • 2...10 V • • 6 valeurs • • 100 valeurs
• • 0...20 mA
• • • 4...20 mA
• • • 0...10 mA
• • • • 2...10 mA
DIP S2
1234 56 78
• 0...5 kHz
• 0...2,5 kHz
• • 0... 1 kHz
• 0.. 500 Hz
• • 0...250 Hz
•• 0...100 Hz ••
• • • 0...50 Hz
• • 10 bits, 3,9 Hz
• • 12 bits, 1,9 Hz
• • • 12 bits, 977 Hz
• • 14 bits, 488 Hz
• • • 14 bits, 244 Hz
• • • 16 bits, 122 Hz
•••• 16 bits, 61 Hz
IN analogique Filtre « Moving-Average » Suréchantillonnage
0...10 V 1 valeur 1 valeur
OUT
f / PWM Dépassement vers le haut Dépassement vers le bas
0...10 kHz
• 10 bits, 7,8 Hz
Figer à 100 % de la valeur
finale de la plage de mesure
105 % de la valeur finale de
•
la plage de mesure
110 % de la valeur finale de
•
la plage de mesure
Identification de la
défaillance INACTIVE
Figer à 100 % de la valeur ini-
tiale de la plage de mesure
105 % de la valeur finale de
•
••
la plage de mesure
110 % de la valeur finale de
•
la plage de mesure
Identification de la
défaillance INACTIVE
• =
ON
OFF
=
102477_fr_09 PHOENIX CONTACT 10

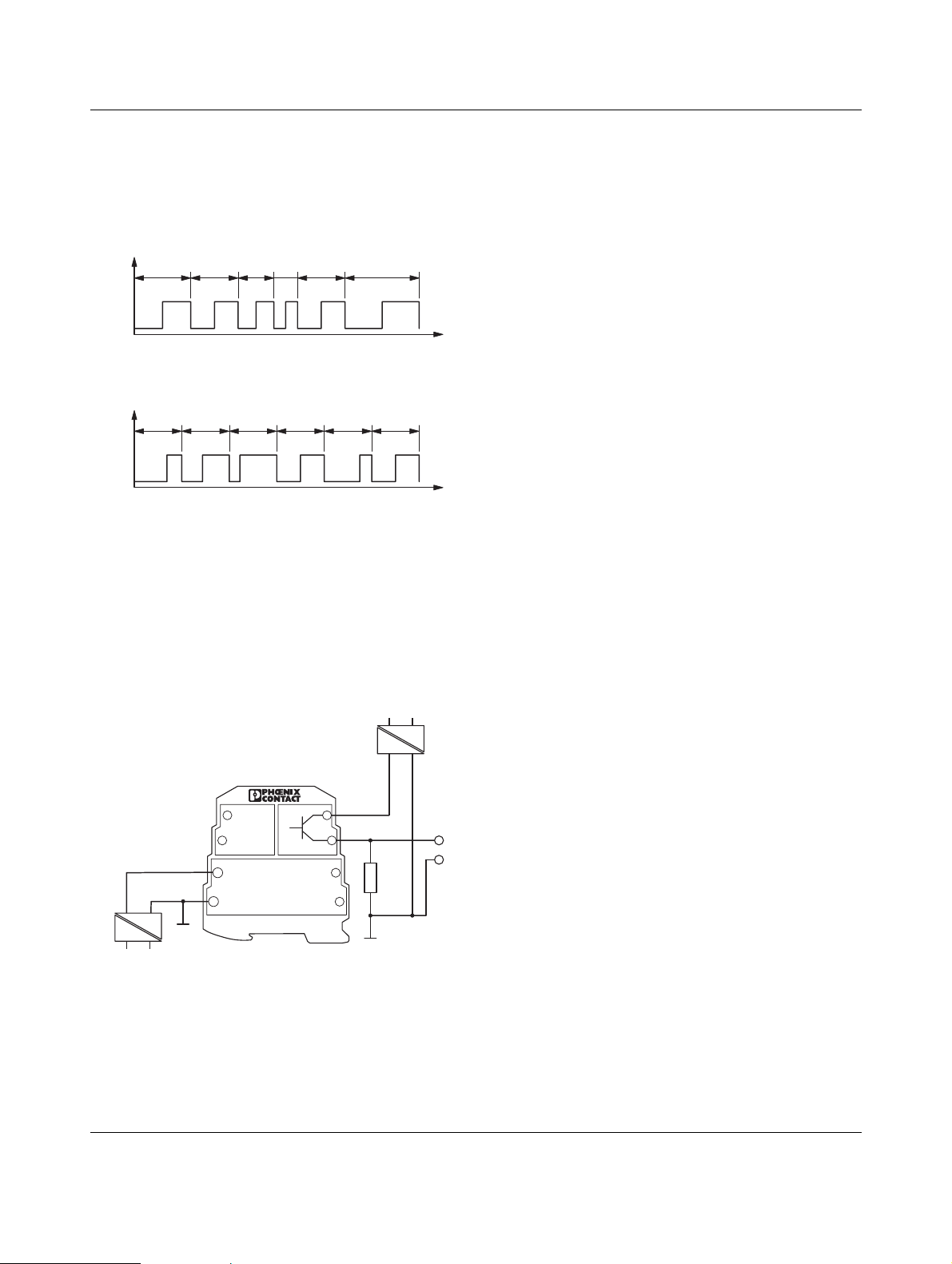

9Signaux de sortie
Les signaux d'entrée peuvent être convertis en signaux de
fréquence ou en signaux modulés par largeur d'impulsion
(PWM) (5-95%).
Sortie de fréquence
TTTTT T
Fréquence variable / durée de période T
Sortie PWM (impuls. modulées en durée)
TTTTTT
Rapport impulsion/pause variable / durée de période T fixe
Fig. 8 Signaux de sortie
MINI MCR-SL-UI-F
10 Exemple d'application / de raccorde-
ment
10.1 Raccordement à une entrée TOR passive haute impédance
Tension secteur
IN U,I
2
GND1
max. 30V DC
Tension secteur
3
4
GND2
MINI MCR-SL-UI-f
Fig. 9 MINI MCR-SL-UI-F...
max. 30V DC
51
6
max. 20mA
7
8
+–
OUT+
RL
GND–
102477_fr_09 11
PHOENIX CONTACT GmbH & Co. KG • 32823 Blomberg • Germany • Phone: +49-(0) 5235-3-00
PHOENIX CONTACT • P.O.Box 4100 • Harrisburg • PA 17111-0100 • USA • Phone: +717-944-1300
www.phoenixcontact.com
Loading...
