MultiSync XV17+

User’s Manual

Declaration of the Importer

We hereby certify that the color monitors

MultiSync XV17+ JC-1745UMB

are in compliance with

Council Directive 73/23/EEC:

- EN 60950

Council Directive 89/336/EEC:

- EN 55022

- EN 60555-2

- EN 60555-3

- EN 50082-1
(IEC 801-2)
(IEC 801-3)
(IEC 801-4)

and marked with

NEC Europe Ltd. Ismaning Office

D-85737 Ismaning, Germany

Steinheilstraße 4-6

Safety Instruction

Caution:

When operating the JC-1745UMB with a 220-240V AC power source
in Europe except UK, use the power cord provided with the monitor.

In UK, a BS approved power cord with moulded plug has a Black (five
Amps) fuse installed for use with this equipment. If a power cord is not
supplied with this equipment please contact your supplier.

When operating the JC-1745UMR with a 220-240V AC Power source
in Australia, use the power cord provided with the monitor.

For all other cases, use a power cord that matches the AC voltage of the
power outlet and has been approved by and complies with the safety
standard of your particular country.

IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A and XGA are registered trademarks of
International Business Machines Corporation.
Apple and Macintosh are registered trademarks of Apple Computer Inc.
Microsoft and Windows are registered trademarks of the Microsoft Corporation.
NEC is a registered trademark of NEC Corporation. ErgoDesign, IPM, OSM, ColorControl,
OptiClear, C
Electronics, Ltd.
MultiSync is a registered trademark of NEC Technologies, Inc in U.S., and of NEC Home
Electronics, Ltd in Canada, U.K., Germany, France, Spain, Italy, Austria, Benelux,
Switzerland, Denmark, Finland, Norway and Saudi Arabia.
All other trademarks or registered trademarks are property of their respective owners.

ROMACLEAR and Advanced Digital Control System are trademarks of NEC Home

English

Deutsch

Français

Español

Italiano

Appendix

English

Introduction E - 1

Introduction

Congratulations on your purchase of the MultiSync XV17+ colour
Monitor!

The MultiSync XV17+ monitor includes Microsoft’s Plug and Play,
NEC’s ErgoDesign properties, the On Screen Manager (OSM), as well
as all the unique features you expect from MultiSync Monitors.

The MultiSync technology provides you with automatic compatibility
with multiple operating platforms and a vast array of graphics standards
allowing resolution upgrades without upgrading the monitor.

The MultiSync XV17+ monitor strictly follows ErgoDesign guidelines
featuring enhanced human ergonomics (human and earth condition).
The goal of ErgoDesign is to maximise the comfort and productivity of
the end user. ErgoDesign parallels the strict European standards of
power management and reduced emissions. In addition our monitor is
designed to be recyclable.

Screen Technology

The OptiClear Surface of the XV17+ CRT dramatically reduces the
reflection of ambient illumination and glare resulting in greatly
improved user comfort and productivity. This multilayered screen
coating increases the contrast without sacrificing the focus level, clarity
or brightness.

A 0.28 mm dot pitch in conjunction with the Invar Shadow Mask
increases the clarity and displays greater detail. Good clarity allows
your eyes to flow over the screen image and more easily view the
on-screen information.

The flat square CRT technology reduces image distortion and glare.

Plug and Play

Plug and Play is the new Microsoft®solution with Windows®95 to
provide automatic peripheral connections without confusing and
time-consuming setup. When used with a Plug and Play compatible system
and video card, the MultiSync XV17+ monitor automatically tells the

E - 2 Introduction

system its identification and capabilities. The system will then select its
highest resolution and refresh rate to take advantage of your MultiSync
monitor.

ErgoDesign

The MultiSync ErgoDesign features enhance human ergonomics
(human and earth conditions). MultiSync monitor’s ErgoDesign will
improve the working environment, protect the health of the user and
save money. ErgoDesign parallels the strict European standards of
power management and reduced emissions:

– automatic display power-down (also known as NUTEK

specification 803299)

– emission characteristics (stricter than those referred to as

reduced electromagnetic fields as recommended by MPR II
and, for JC-1745UMB, also by TCO)

– safety (EN 60950)

MultiSync monitors comply with these standards by offering IPM
System power management and Reduced Magnetic Field technology.

Power Manager

IPM (Intelligent Power Manager) System is an innovative power-saving
utility that complies with both the EPA’s Energy Star requirements and
Europe’s TCO NUTEK’s power management requirements. Energy Star
products use less than 30 watts when in the main power saving mode. The
NUTEK specification 803299 requires automatic power down to less than
30 watts in the suspend mode and less than 8 watts in the off mode.

When in the maximum power-down mode, the MultiSync XV17+
monitor will consume approximately 10% of the total power drawn
under normal operation. This innovation adds up to 90% energy savings,
longer monitor life, environmental protection, reduced emissions and
reduced air conditioning costs of the work environment. The IPM
System increases the monitor’s life and saves energy and costs by
powering down when not in use.

Introduction E - 3

MultiSync monitors follow the Video Electronics Standard Association
(VESA) approved DPMS power-down signalling method. VESA’s
Display Power Management Signalling (DPMS) method, which is
endorsed by the EPA, is the power-down process a system should use to
communicate to the monitor to save power. Power-down functions can
be utilised only with an Energy Star system or video card which adheres
to the VESA DPMS standard. By using the monitor’s horizontal and
vertical SYNC signals, the monitor can be prompted into the different
IPM modes. The following is the description of the LED indicator for
the IPM power-saving modes:

Mode LED Indicator Power Saving
On Green None
Stand By Green Minimum (Quickest Recovery)
Suspend Yellow Moderate (< 20 Watts, Moderate

Recovery)
Off (IPM Mode) Orange Maximum (< 8 Watts, Slow Recovery)
Off (Power

Switch, Off)

No Light No Power Used (Fully Off)

Reduced Emissions

The XV17+ monitor incorporates Reduced Magnetic Field technology
designed to reduce magnetic and alternating electric field emissions and static
electricity. NEC’s monitors follow the strictest magnetic field, alternating
electric field, and electrostatic recommendations of the Swedish Board for
Technical Accreditation, or SWEDAC (previously known as MPR, National
Board for Measurement and Testing). The JC-1745UMB follows the
recommendations of the TCO which specify maximum recommended values
of electricand magneticfields.

Multiple Frequency Technology

Multiple Frequency Technology automatically adjusts the monitor to the
video card’s scanning frequency, displaying the resolution you desire.
The MultiSync XV17+ color monitor also supports multiple operating
platforms such as PC compatible, Macintosh family and workstation
systems.

E - 4 Introduction

Increased refresh rates at all resolutions provide a flicker-free image.
The clearer image is easier on your eyes and extends your viewing time.

A wide range of graphics standards, including VESA standards, is
supported by the MultiSync XV17+ color monitor including:

– 640 x 480: 55 - 100 Hz vertical refresh
– 800 x 600: 55 - 100 Hz vertical refresh
– 1024 x 768: 55 - 100 Hz vertical refresh (non-interlaced, 75 Hz

recommended)*

– 1280 x 1024: 55 - 75 Hz vertical refresh (non-interlaced)**

* NEC cites recommended resolutions for optimal display performance
** Maximum resolution based on horizontal and vertical frequencies only.

And Macintosh resolutions, such as:

– MAC II 640 x 480 at 67 Hz ***
– Macintosh 832 x 624 at 75 Hz
– Macintosh 1024 x 768 at 75 Hz
– Macintosh 1152 x 870 at 75 Hz

*** For ergonomical reasons we recommend using non-interlaced
signals with a vertical refresh rate between 75 and 100 Hz.

Horizontal and vertical FullScan capability can increase the display size
of a variety of video modes to the edges of the monitor bezel. The
FullScan capability allows you to use the entire screen area in most
resolutions, significantly expanding image size.

Contents of the Package E - 5

Contents of the Package

Included with your MultiSync XV17+ color monitor are the following
items:

– MultiSync XV17+ (JC-1745UMB/R) with removable tilt/

swivel stand

– Power cord
– User’s manual

Recommended use

For optimum performance when setting up and using the MultiSync
XV17+ colour monitor, please note the following:

– The optimum monitor position is away from direct sunlight.
– Place the monitor just below eye level for the ideal viewing

angle.

– Allow adequate ventilation around the monitor so that heat can

properly dissipate.

– Do not place any heavy objects on the power cord. Damage of

the cable may cause shock or fire.

E - 6 Recommended use

– Keep the monitor away from high capacity transformers,

electric motors and other devices which may create strong
magnetic fields.

– Use the monitor in a clean, dry area.
– Handle with care when transporting.
– We recommend to adjust the brightness in a way that the

background raster disappears.

– For ergonomical reasons we recommend not to use the

position of the maximum contrast control.

– For ergonomical reasons the preset size and position is

recommended with the standard signals.

– For ergonomical reasons preset side-pincushion setting is

recommended.

– For ergonomical reasons we recommend using

non-interlaced signals with a vertical refresh rate between
75 and 100 Hz.

– For ergonomical reasons we recommend not to use the primary

colour blue on dark background ( it is difficult to recognise and
produces eye fatigue due to insufficient contrast).

– To separate the equipment from the power source you have

to remove the plug from the inlet socket.

– The power outlet socket should be installed as near to the

equipment as possible, and should be easily accessible.

– We recommend using the power cord supplied with the

monitor. However, if another type of power cord is
required, power cord H05VV-F should be used except in
U.K.

– To clean the CRT surface use a lint-free, non-abrasive cloth

and a neutral cleaner based, non-abrasive cleaning solution
or glass cleaner for best results.

Quick Start E - 7

Quick Start

The following chart summarises the connection process for the
MultiSync XV17+.

For more details please turn to the following pages if you are connecting
to an IBM compatible, Macintosh compatible or other systems.

Is the computer a Macintosh

Computer?

No

Attach the signal cable of the moni-

tor to the video board/Mac adapter.

Connect the power cord of the

monitor to the power outlet and to

the monitor itself.

Turn monitor and computer on.

If necessary, use the OSM controls

for personal preference of the image.

Is the image correct?

Yes

No

Yes

Enjoy your monitor.

Yes

Use the optional MultiSync

Mac adapter to attach the

monitors signal cable to the

Macintosh video output.

See the Trouble Shooting section

Problem solved?

No

Call your NEC-Dealer

E - 8 Connection to Your Personal Computer

Connection to Your Personal Computer

The MultiSync XV17+ color monitor complements NEC computers, PC
compatibles, Macintosh and Macintosh compatibles.

For the PC:

Your system has one of two configurations:

– the video controller is built into the computer
– the video controller is in the form of a display card (sometimes

referred to as the graphics card, video adapter or graphics board)

Both configurations have a video connector (or a CRT PORT on laptop
computers). If you are not sure which port is the video connector, please
consult your computer or display card manual.

For the Mac:

With the optional MultiSync XV17+ Macintosh Cable Adapter, the
MultiSync XV17+ color monitor is compatible with Macintosh
computers, as well as Macintosh clones.

NOTE: Power Macintosh 6100/60 users need to use the Apple HDI-45
cable adapter in conjunction with the appropriate MultiSync Cable
Adapter when connecting a MultiSync monitor.

The MultiSync XV17+ Macintosh Cable Adapter allows you to change
between 640 x 480, 832 x 624, 1024 x 768 and 1152 x 870 screen
resolutions without restarting your system, if the video port supports
these modes. You will connect your MultiSync XV17+ monitor one of
two ways to your Macintosh computer:

– On-board video port
– NuBus, PDS or PCI display card

Both configurations should have the same style video connector. If you
are not sure which port is the video connector, please consult your
computer or display card manual.

Please contact your local dealer for information about the Mac Adapter.

On-Screen Manager (OSM ) E - 9

To attach the MultiSync XV17+ monitor to your system, follow these
instructions:

1. Turn off the power to your computer and MultiSync monitor.

2. If necessary, install the display card. For more information,
refer to the display card manual.

3. For the PC: Connect the MultiSync XV17+ monitor’s video
cable to the display card’s connector on the computer.
Tighten screws on all connectors.

For the Mac: Connect the MultiSync XV17+ Macintosh
Cable Adapter to the monitor’s connector on your computer.
Connect the MultiSync XV17+ monitor’s signal cable to the
other end of the cable adapter. Tighten screws on all
connectors.

4. Connect one end of the power cable to the MultiSync XV17+
monitor and the other end to the power outlet.

5. Turn on your MultiSync monitor and computer.

6. This completes the installation.
NOTE: If you have any problems, please refer to the

Troubleshooting section of this manual.

On-Screen Manager (OSM )

Now, On-Screen Manager (OSM ) Controls have made the MultiSync
monitor’s Advanced Digital Control System easier to use by providing
menus on screen. A touch of the up front controls turns on OSM,
allowing you to easily navigate through menus and adjust controls.

OSM allows you to control the Brightness, Contrast, Size, Position,
Geometry and other OSM Utilities. User adjustments are saved
automatically when you change menus. Controls can be reset to factory
settings by pressing the reset button.

E - 10 On-Screen Manager (OSM )

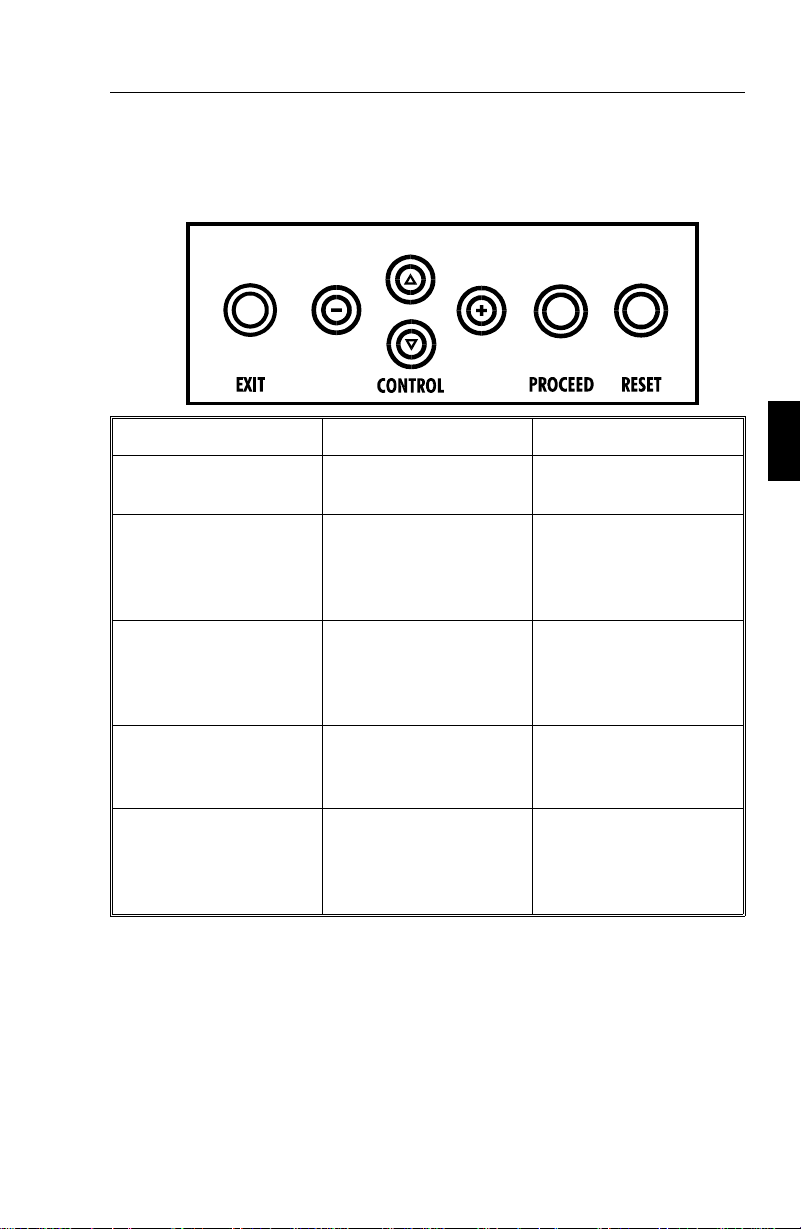

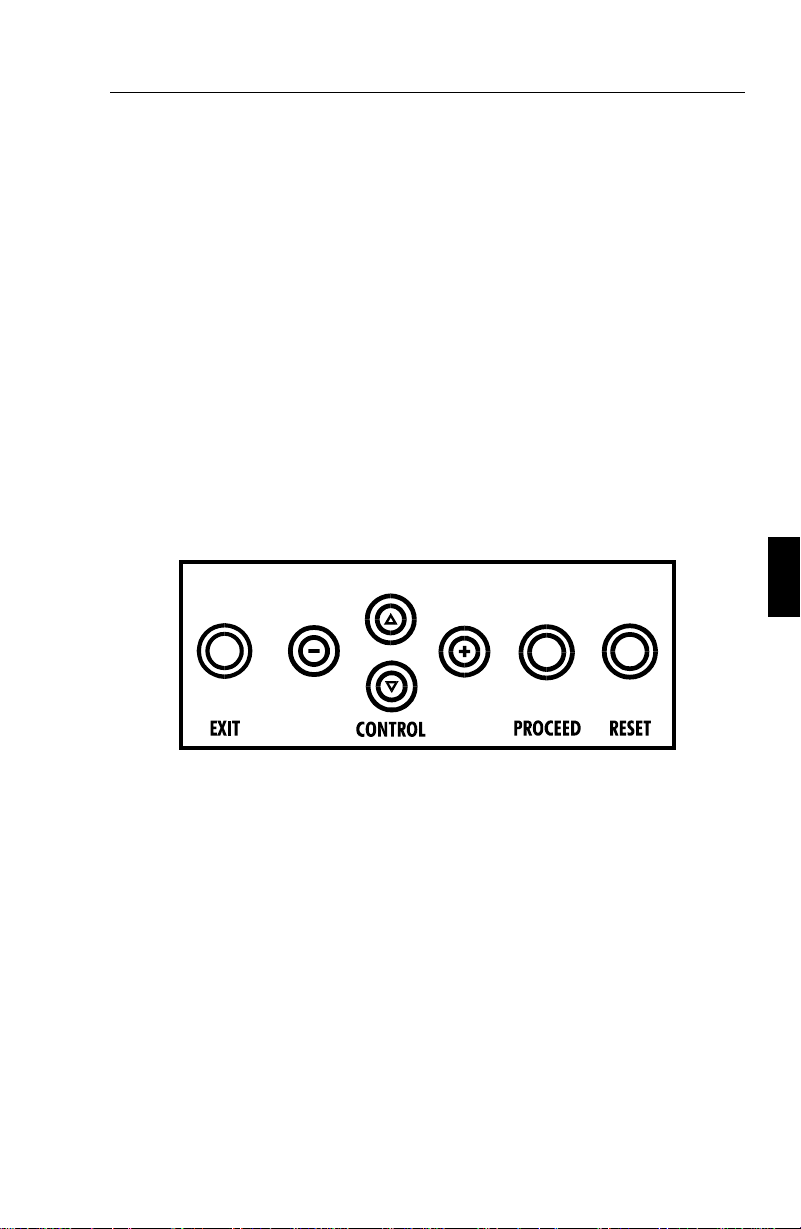

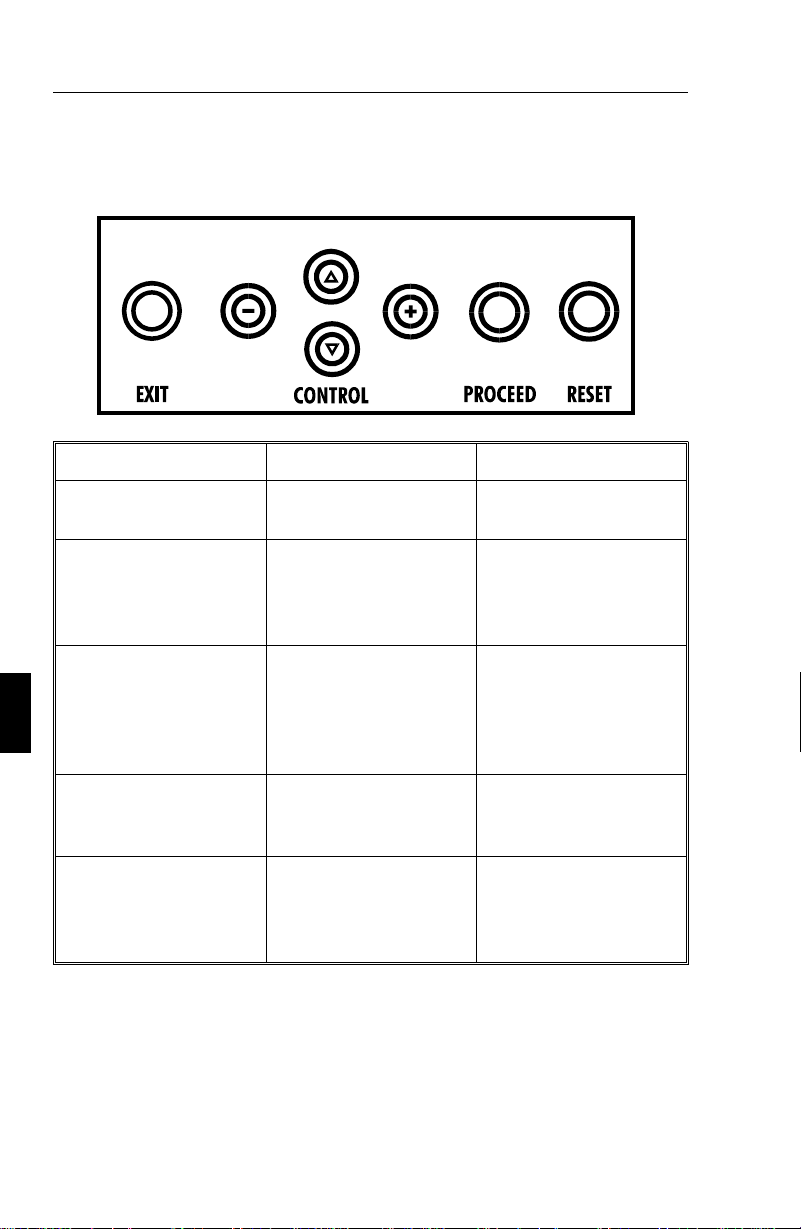

OSM buttons on the front of the monitor function as follows:

Main Menu Sub-Menu

EXIT Exits the OSM Controls. Exits to the OSM main

menu.

CONTROL ▼/▲ Moves the highlighted

area up/down to select
one of the controls

CONTROL+/- Moves highlighted area

left/right to select
direction one of the
controls

PROCEED Has no function Only executes control or

RESET Resets all the controls

within the highlighted
menu to the factory
setting

Moves the highlighted
area up/down to select
one of the controls.

Moves the bar in the +
or – direction to increase
or decrease the
adjustment.

enters sub, sub-menu
Resets the highlighted

control to the factory
setting.

NOTE: When RESET is pressed in the main and sub-menu, a warning
window will appear allowing you to cancel the reset function.

OSM Menus E - 11

OSM Elements:

On-Screen Manager windows typically have the following elements:
Highlight: Indicates the selected menu or control in green. Inactive tab

is indicated in yellow.

Scroll Bar: Indicates direction of adjustment.
Accessing OSM: Press any of the control buttons +/-, ▼/▲ or the

PROCEED or EXIT button to view the current settings.
Turning off OSM:

– When in the main menu: Press the EXIT button.
– When in the sub-menu: Press the EXIT button twice.
– When in the sub, sub-menu: Press the EXIT button three times.

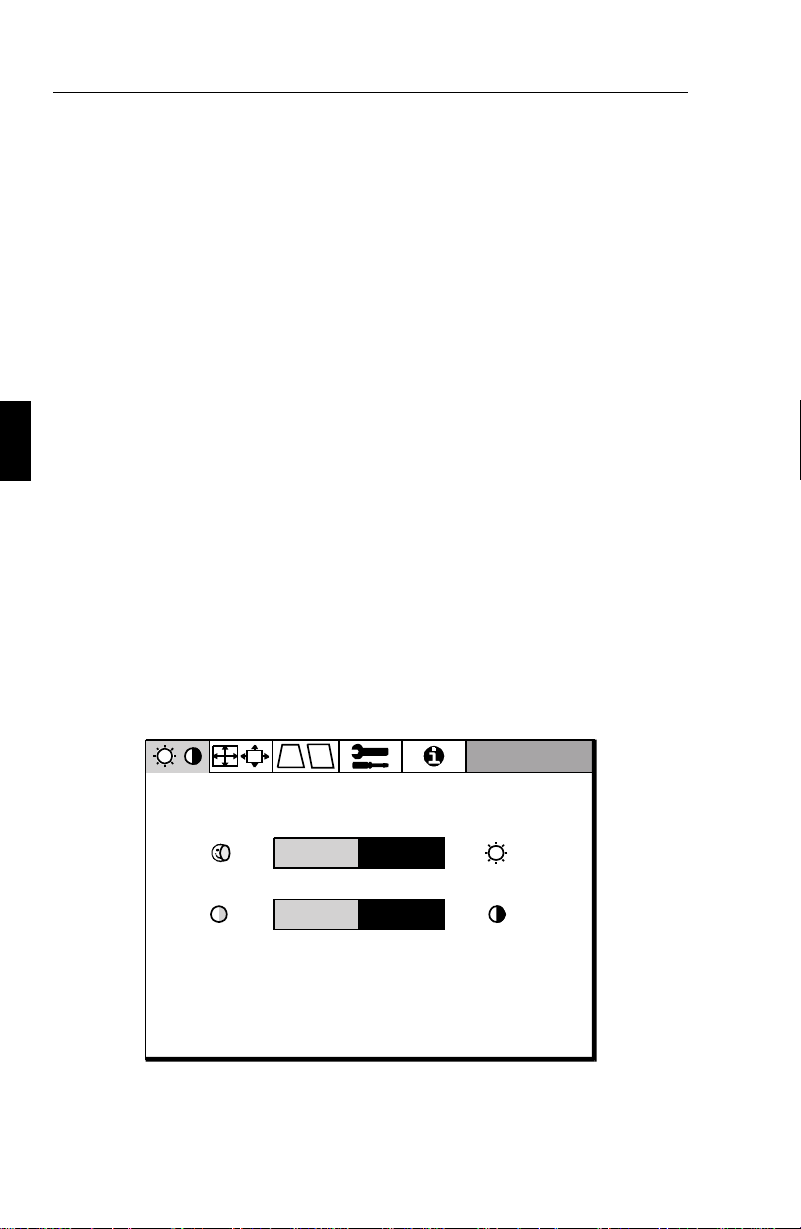

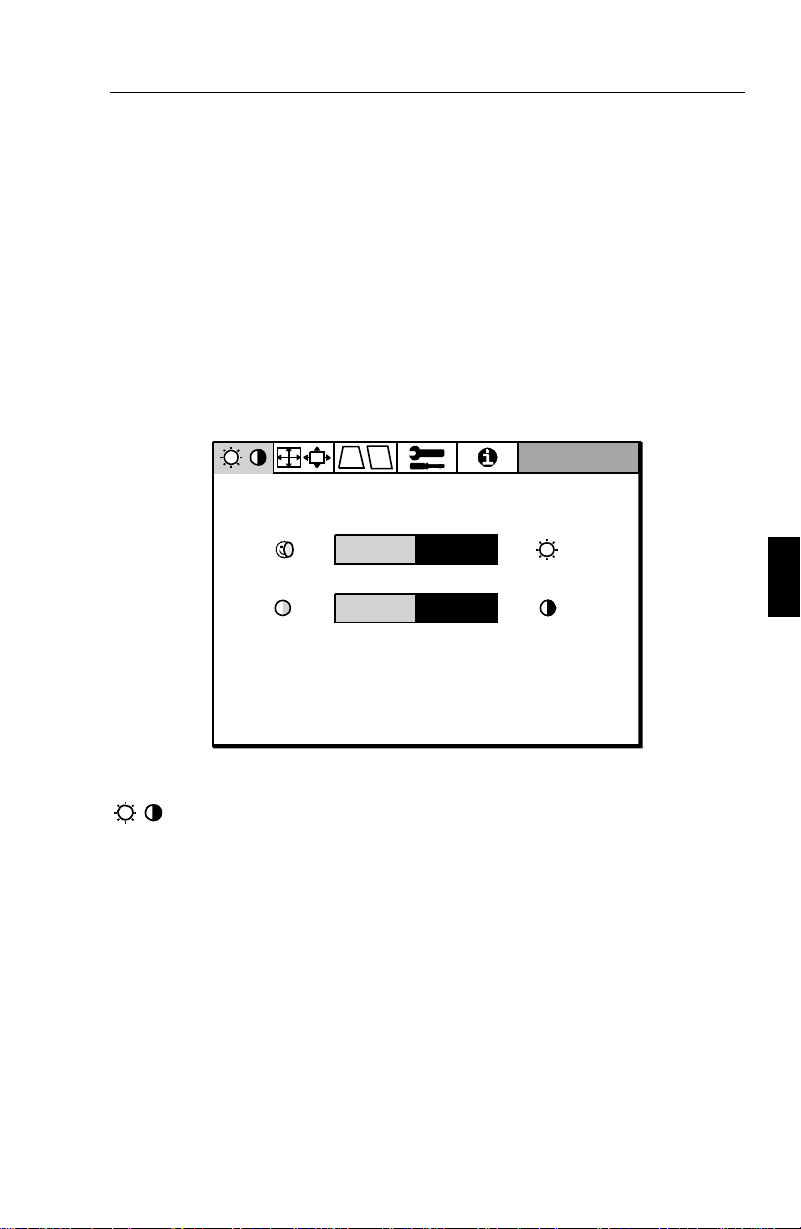

OSM Menus

Main Menu

OSM’s main menu of control icons gives you an overview of the
selection of controls available. When OSM is activated, icons are
displayed at the top of the menu.

If an arrow button is displayed (⇒), it indicates further choices are
available. Use the ▼/▲ control buttons to scroll through all of the options.

BRIGHTNESS

CONTRAST

DEGAUSS

E - 12 OSM Menus

The icons control the following:

Brightness/Contrast Control

Brightness: Adjusts the overall image and background screen

brightness.

Contrast: Adjusts the image brightness in relation to the background.
Degauss: Eliminates the build-up of stray magnetic fields which alter

the correct scan of the electron beams and affect the purity of the screen
colours, focus, and convergence. When activated, your screen image
will jump and waver a bit as the screen is demagnetised.

Caution: Please allow a minimum of 20 minutes to elapse between uses
of the Degauss function.

Size and Position

Left/Right: Moves the image horizontally (left or right).
Up/Down: Moves the image vertically (up or down).
Narrow/Wide: Increases or decreases the horizontal size of the image.
Tall/Short: Increases or decreases the vertical size of the image.

Geometry Controls

Geometry Controls Menu

The Geometry controls allow you to adjust the curvature or angle of the
sides of your display.

Sides ln/Out (pincushion): increases or decreases the curvature of the
sides either inward or outward.

Sides Left/Right (pincushion balance): increases or decreases the
curvature of the sides either to the left or right.

Sides Tilt (parallelogram): increases or decreases the tilt of the sides
either to the left or right.

Sides Align (trapezoidal): increases or decreases the bottom of the
screen to be the same as the top.

OSM Menus E - 13

Note on Controls in the Geometry Controls Menu:
EXIT: exits to the main menu.
Cursor ▼/▲: moves the highlighted area up/down to select one of the

choices.
Cursor +/-: moves the bar in the + or – direction to increase or decrease

the adjustment.

RESET: resets the current highlighted control to the factory setting.

Tools

Provides a list of optional adjustments which include the following:

Language: OSM menus are available in 6 languages.
OSM Position: You can choose where you would like the OSM image

to appear on your screen. Selecting OSM location allows you to
manually adjust the OSM menu left, right, up, or down.

OSM Turn Off: The OSM menu will stay on as long as it is in use. In
the OSM Turn Off sub-menu, you can select how long the monitor waits
after the last touch of a button to shut off the OSM menu. The preset
choices are 10, 20, 30, 60, 120 seconds.

OSM Lockout: This control completely locks out access to all OSM
functions. When attempting to activate OSM while in the lockout mode,
a screen will appear indicating that OSM is locked out. To activate the
OSM Lockout function, press PROCEED, then “▲” and hold down
simultanously. To de-activate the OSM Lockout, press PROCEED,
then “▲” and hold down simultanously.

Linearity: The Linearity selection allows you to adjust the spacing of
the areas on the screen. The purpose of this control is to ensure that a 2
cm circle is a true 2 cm circle wherever it is drawn on the screen. The
best way to determine the vertical linearity is as follows:

– Draw equally spaced horizontal lines using a drawing

application that has a ruler.

– Use the Vertical control to adjust the spacing between the lines

near the centre of your screen.

E - 14 OSM Menus

Factory Preset: Selecting Factory Preset allows you to reset all OSM
settings back to the factory settings. A warning statement will appear to
confirm that you do want to reset ALL settings. Individual settings can be
reset by highlighting the control to be reset and pressing the RESET button.

Information

Provides you with additional information which includes the following:
Fitness Tips: The Fitness Tips provide you with helpful reminders to

periodically rest your eyes. You may select how frequently the reminders
are displayed based upon your individual needs. Select an interval from
15, 30, 45, 60, 90, 120 minutes for the tips to appear. When the tips
appear, follow the advise of the tips and press EXIT to clear.

Additional information: Adjust the monitor height so that the top of
the screen is at or slightly below eye level.

Position your monitor no closer than 30 cm and no further away than 60
cm from your eyes. The optimal distance is 45 cm.

Set up your work area to promote a natural and relaxing position.
Rest your eyes periodically by focussing on an object at least 6 m away.

Blink often.
Stretch and walk during frequent short breaks. Relax muscles and joints.
Have regular eye checkups.

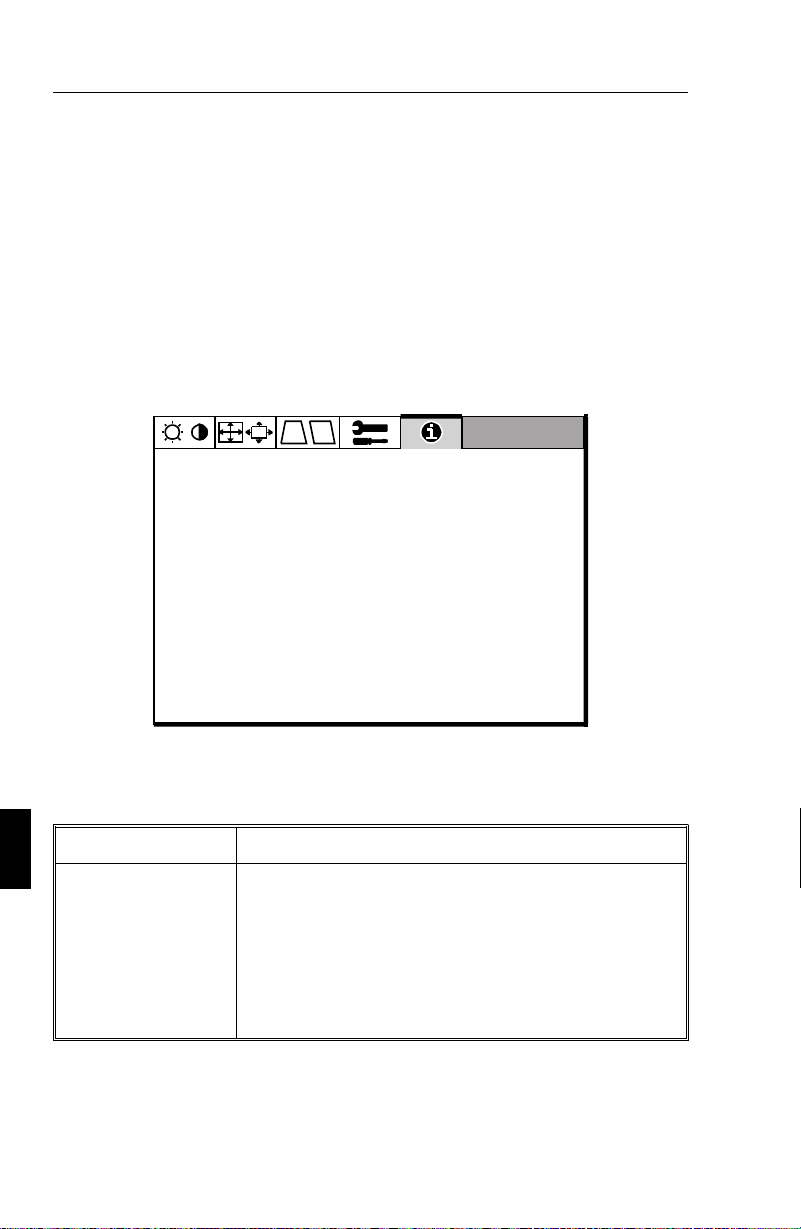

Display Mode: Indicates the current mode and frequency setting of the

monitor.

MODE
FREQUENCY

HORIZONTAL
VERTICAL

POLARITY

HORIZONTAL
VERTICAL

03

31.60 KHZ

60.00 HZ

POS.
NEG.

Troubleshooting/Support E - 15

Troubleshooting/Support

Problem Check These Items

No Picture: The video card should be completely

seated in its slot. Power Switch and
computer power switch should be in
the ON position. The signal cable
should be completely connected to
the video card/computer. Check the
connector for bent or pushed-in pins.

Image is scrolling or unstable Signal cable should be completely

attached to the computer. Check the
pin assignment and signal timing of
your video card with respect to the
frequency range and pin assignment
of the monitor MAC adapter is used,
check for proper connection or make
sure the video card is PC or MAC
compatible and that the card is
properly seated in the computer.

LED on the monitor is not lit (no
green, orange or yellow color can be
seen)

Picture is fuzzy: Adjust the Brightness, then Contrast

Picture bounces or a waving pattern.
is present in the picture

Edges of the display image are not
square

Power Switch should be in the ON
position and the power cord should
be connected.

Controls. Access the Degauss Control
through OSM. Activate the Degauss
Control. CAUTION: A minimum
interval of 20 minutes should exist
before the Degauss Function is used a
second time.

Move electrical devices that may be
causing electrical interference away
from the monitor.

Use the OSM Geometry Controls to
straighten the edges.

E - 16 Specifications

Problem Check These Items
Display image is not centered, too

smaIl, or too large
Color looks blotchy Adjust the Brightness, then Contrast

Use the OSM Size and Position
controls to adjust the image.

Controls. Access the Degauss Control
through OSM. Activate the Degauss
Control. CAUTION: A minimum
interval of 20 minutes should exist
before the Degauss Function is used a
second time.

Specifications

Picture Tube 43 cm (17 inch) flat square CRT, 39.6 cm (15.6 inch)

viewable image size, 0.28 mm dot pitch, Medium-Short
persistence phosphor, semi tint screen, multi-layered,
anti-static OptiClear coating

Input Signal Video Analog 0.7 Vp-p 75 Ω Positive

Sync Separate sync.

Horizontal sync.
Vertical sync.
Composite sync.

TTL Level
Positive/Negative
Positive/Negative
TTL Level
Positive/Negative

Display Colours Analog Input: Unlimited colours

(Depends on the graphics board)

Synchronisation
Range

Resolutions Maximum 1280 x 1024 (75 Hz non interlaced)**

Video Band Width 85 MHz (Typ.)
Active Display

Area (Factory
Setting)

Horizontal 31 kHz to 82 kHz (Automatically)

Vertical 55 Hz to 100 Hz (Automatically)

Recommended 1024 x 768 (75 Hz non interlaced)*

Horizontal 306 mm (Active display area is

dependent upon the signal timing)

Specifications E - 17

Vertical 230 mm (Active display area is

dependent upon the signal timing)

Active Display
Area (Full Scan)

Rated Voltage AC 220-240 V 50/60 Hz
Rated Current 0.9 A
Dimensions 407 (W) x 424 (H) x 450 (D) mm
Weight 20 kg
Environmental

Considerations

Horizontal 316 mm (Active display area is

dependent upon the signal timing)

Vertical 237 mm (Active display area is

dependent upon the signal timing)

Operating Temperature 0° C to + 35° C

Humidity 30% to 80%

Storage Temperature -20° C to + 60° C

Humidity 10% to 90%

* NEC cites recommend resolutions for optimal display performance.
** Maximum resolution based on horizontal and vertical frequencies only.

Technical specifications are subject to change without notice.

Deutsch

Röntgenstrahlung

Die in diesem Gerät erzeugten Röntgenstrahlen sind durch die
eigensichere Kathodenstrahlröhre ausreichend abgeschirmt.

Unsachgemäße Eingriffe, insbesondere Verändern der Hochspannung
oder Einbau eines anderen Bildröhrentyps, können dazu führen, daß
Röntgenstrahlung in erheblicher Stärke auftritt. So veränderte Geräte
entsprechen nicht mehr dieser Zulassung und dürfen nicht betrieben
werden.

Vorstellung D - 1

Vorstellung

Herzlichen Glückwunsch zum Kauf Ihres NEC MultiSync XV17+
Farbmonitors!

Neu an diesem Monitor sind neben den von NEC MultiSync-Monitoren
gewohnten Eigenschaften unter anderemMicrosoft’s Plug and Play und
der On Screen Manager (OSM), der eine menügesteuerte Einstellung
des Monitors erlaubt, sowie Erweiterungen im ErgoDesign.

Der NEC MultiSync XV17+ Monitor ist ohne weitere
Installationsarbeiten in Betrieb zu nehmen. Er verarbeitet ein breites
Spektrum von Eingangssignalen diverser Computersysteme und
Grafikstandards ohne Einstellungs- und Justierarbeiten. Dies erlaubt
eine Steigerung der Bildschirmauflösung ohne Anschaffung eines neuen
Monitors.

Der MultiSync XV17+ Monitor ist strikt nach den Richtlinien des
ErgoDesigns entwickelt worden. ErgoDesign beschreibt eine
Philosophie mit dem Ziel, dem Benutzer von NEC MultiSync
Monitoren ein Maximum an Komfort und Produktivität zu bieten.
Hierzu gehören normierte Stromsparfunktionen, stark verminderte
Abstrahlungswerte sowie Recycling.

Bildröhrentechnologie

Die OptiClear Oberfläche der Bildröhren der MultiSync XV17+
reduziert durch eine Mehrfachbeschichtung und flache Bauweise
drastisch alle Reflektionen von Lichtquellen der Umgebung, ohne dabei
Schärfe oder Helligkeit der Röhre zu beeinflussen.

Das OptiClear coating reduziert drastisch alle Reflektionen von
Lichtquellen der Umgebung ohne dabei Schärfe oder Helligkeit der
Röhre zu beeinflussen. Die Information auf dem Bildschirm ist
einfacher aufzunehmen und zu verarbeiten.

Plug and Play ist die in Windows Microsoft Peripheriegeräten. Die Monitore der XV17+ teilen ihren Typ und ihre Leistungsmerkmale normgerecht dem System mit, so daß von diesem automatisch die bestmögliche Auflösung und Bildwiederholrate

®

auf Probleme bei der Installation von EDV- und

®

95 integrierte Antwort von

D - 2 Vorstellung

eingestellt wird wenn es sich dabei um ein Plug and Play kompatibles
System und Grafikkarte handelt. Dies ermöglicht Ihnen einfachste
Installation, Konfiguration und Einstellung Ihres NEC Monitors.

Ergo Design

Der MultiSync XV17+ Monitor ist strikt nach den Richtlinien des
ErgoDesigns entwickelt worden. ErgoDesign beschreibt eine
Philosophie mit dem Ziel, dem Benutzer von NEC MultiSync
Monitoren ein Maximum an Komfort und Produktivität zu bieten.
Hierzu gehört auch der Schutz der Gesundheit des Benutzers, finanzielle
Einsparungen durch normierte Stromsparfunktionen sowie Recycling.
Viele dieser Punkte sind in strengen europäischen Standards normiert:

– Automatisches Aktivieren der Stromsparfunktionen (auch unter

NUTEK Spezifikation 803299 bekannt)

– Abstrahlung (geringer als MPRII-Richtlinie und, für

JC-1745UMB, geringer als TCO-Empfehlung)

– Elektrische Sicherheit

Die Monitore der NEC MultiSync XV17+ erfüllen alle diese Auflagen,
zu denen Sie im folgenden weitere Informationen erhalten.

Power Manager

Der Intelligent Power Manager (Intelligenter Energiesparer),
abgekürzt IPM, ist eine fortschrittliche Einrichtung zum Energiesparen.
Nach den Richtlinien des Energy Stars der amerikanischen
Umweltbehörde und der europäischen NUTEK konzipiert, sparen die
Monitore der XV17+ Energie und Kosten, indem bei Arbeitspausen die
Monitore teilweise abgeschaltet werden. Dadurch wird zusätzlich die
Lebensdauer der Bildröhre verlängert. Wie von der Nutek Spezifikation
803299 gefordert, verbrauchen die Monitore der XV17+ im Stand by
Modus weniger als 30 Watt und im Suspend Modus weniger als 8 Watt.
In der höchsten Stufe der Energieeinsparung werden nur noch ca. 10%
der Energie verbraucht, oder aber 90% Energie eingespart.

Verantwortlich für das stufenweise Abschalten des Monitors ist die
Grafikkarte des Computers, die nach einem durch die VESA (Video
Electronics Standard Association) spezifizierten Verfahren (DPMS) die

Vorstellung D - 3

horizontalen und vertikalen SYNC-Signale abschaltet und so dem
Monitor signalisiert, wie er sich zu verhalten hat.

Hinweis: Die Energiespareinrichtung kann nur von einer Grafikkarte
aktiviert werden, die diese Funktion gemäß DPMS von VESA
unterstützt.

Dem Anwender signalisiert der Monitor seinen aktuellen Status durch
die Netz LED nach folgender Tabelle:

Modus Farbe Stromeinsparung
On grün keine
Stand by (Bereitschaft) grün Minimum (schnelle Rückkehr)
Suspend gelb Mittel (< 20 Watt)
Off orange Maximum (< 8 Watt)
Ausgeschaltet aus (dunkel) Kein Stromverbrauch (ausgeschaltet)

Emissionstest

ErgoDesign steht neben einem gefälligen Gehäuse auch für reduzierte
elektrische und magnetische Feldstärke. Die NEC MultiSync Monitore
sind so entwickelt worden, daß von elektrischen und magnetischen
Feldern ausgehende potentielle Gefahren einer andauernden
Bildschirmarbeit weitgehend vermieden werden.

Die NEC ErgoDesign Monitorfamilie wurde durch das SEMKO Institut
in Schweden und den TÜV Rheinland in Köln getestet. Sie erfüllen die
MPRII-Richtlinien der schwedischen Behörde für technische Zulassung
SWEDAC. Außerdem erfüllen JC-1745UMB die Empfehlungen der
TCO, die Grenzwerte für elektrische und magnetische Felder festlegen.

Technologie

Die Bauart der MultiSync Monitore erlaubt die automatische Anpassung
des Monitors an die Frequenzen der gerade benutzten
Bildschirmauflösung. Erkannt werden unter anderem IBM kompatible
Systeme und Computer der Macintosh Familie.

Gesteigerte Bildschirmauflösung führt zu besserer Schärfe der
Abbildung. Der MultiSync XV17+ Monitor unterstützt ein noch

D - 4 Vorstellung

breiteres Spektrum an Bildschirmauflösungen, die Ihren Anforderungen
heute und in Zukunft gerecht werden. Diese sind:

• 640 x 480: 55 - 100 Hz

• 800 x 600: 55 - 100 Hz

• 1024 x 768: 55 - 100 Hz (non-interlaced,75 Hz empfohlen)*

• 1280 x 1024: 55 - 75 Hz (non-interlaced)**

* Von NEC empfohlene maximale Auflösung für dieses Modell.
** Theoretische maximale Auflösung basierend auf den technischen

Spezifikationen.
sowie in Verbindung mit einem optional erhältlichen Macintosh Adapter

die Macintosh Auflösungen

• MAC II (640 x 480) mit 67 Hz***

• Macintosh 832 x 624 mit 75 Hz

• Macintosh 1024 x 768 mit 75 Hz

• Macintosh 1152 x 870 mit 75 Hz

*** Aus ergonomischen Gründen empfehlen wir die Benutzung
folgender Vertikalfrequenzen, außer Interlaced-Signalen: bei hellem
Untergrund 75 bis 100 Hz.

Lieferumfang D - 5

Lieferumfang

Die folgende Übersicht zeigt den Lieferumfang der NEC MultiSync
XV17+ Farbmonitore. Öffnen Sie vorsichtig die Verpackung Ihres
Monitors und entnehmen Sie alle zum Monitor gehörenden Teile.
Sollten Teile fehlen oder beschädigt sein, so wenden Sie sich bitte
umgehend an Ihren NEC-Fachhändler. Karton und
Verpackungsmaterial sollten Sie für einen späteren Transport Ihres
Monitors aufbewahren.

– MultiSync XV17+ (JC-1745UMB/R) Farbmonitor mit verstell-

barem Standfuß

– Netzkabel
– Bedienerhandbuch

D - 6 Aufstellen

Aufstellen

Um eine optimale Abbildungsqualität Ihres MultiSync Monitors zu
gewährleisten, sollten Sie folgende Punkte bei der Aufstellung des
Monitors beachten:

– Plazieren Sie den Monitor nicht in direktem Sonnenlicht.
– Stellen Sie ihn etwas unterhalb Ihrer Augenhöhe auf, um einen

optimalen Betrachtungswinkel zu erhalten.

– Achten Sie darauf, daß die Lüftungsschlitze des Monitors nicht

verdeckt sind, um eine optimale Wärmeabfuhr zu
gewährleisten.

– Stellen Sie keine schweren Gegenstände auf das Netzkabel des

Monitors. Beschädigte Netzkabel können zu Brand oder
Stromschlag führen.

– Plazieren Sie Ihren Monitor nicht in der Nähe von

Elektromotoren oder anderen Geräten, die starke
elektromagnetische Felder erzeugen.

– Benutzen Sie den Monitor nur in trockener, sauberer

Umgebung.

– Transportieren Sie den Monitor mit der nötigen Vorsicht.
– Stellen Sie die Helligkeit der Bildröhre so ein, daß das

Hintergrundraster der Röhre nicht sichtbar ist.

– Aus Gründen der Ergonomie sollten Sie die Kontrasteinstellung

nicht auf ihren maximalen Wert bringen.

– Die Entmagnetisier-Funktion der Bildröhre ist immer dann

auszuführen, wenn einzelne Bereiche der Bildröhre
Farbverschiebungen aufweisen.

– Aus ergonomischen Gründen empfehlen wir die Benutzung

folgender Vertikalfrequenzen, außer Interlaced-Signalen:
bei hellem Untergrund 75 bis 100 Hz.

Aufstellen D - 7

– Es wird empfohlen, nicht mit der Primärfarbe Blau auf

dunklem Hintergrund zu arbeiten. Der mangelnde
Kontrast erschwert die Lesbarkeit der Abbildung und
strapaziert die Augen sehr stark.

– Aus ergonomischen Gründen wird empfohlen, die

Benutzung der Standardeinstellung für Bildgröße und
Bildlage beizubehalten.

– Aus ergonomischen Gründen empfehlen wir die Benutzung

der Standardeinstellung für die Farbeinstellung.

– Die Werkeinstellung der Kissenentzerrung sollte aus

ergonomischen Gründen nicht verändert werden.

– Zur vollständigen Trennung vom Stromnetz ist der

Netz-bzw. Gerätestecker zu ziehen.

– Schließen Sie den Monitor an eine Steckdose an, die sich

leicht zugänglich in der Nähe des Gerätes befinden muß.

– Die Benutzung des mitgelieferten Netzkabels wird

empfohlen. Sollten Sie das Netzkabel durch ein anderes
ersetzen, so muß ein Netzkabel vom Typ H05VV-F zum
Anschluß des Monitores verwendet werden!

– Zur Reinigung der Bildröhre benutzen Sie am besten ein

weiches Tuch und einen neutralen Reiniger.

D - 8 Inbetriebnahme

Inbetriebnahme

Die folgende Abbildung faßt den Anschluß eines Monitors der
MultiSync XV17+ in wichtigen Schritten zusammen.

Weitere Informationen zur Installation an verschiedenen Computer­systemen finden Sie auf den folgenden Seiten.

Ist Ihr Computer ein Macintosh

Computer?

Nein

Verbinden Sie das Signalkabel des

Monitors mit dem Videoan­schluß/Mac Adapter des PC

Verbinden Sie das mitgelieferte

Netzkabel mit dem Monitor und

einer Wandsteckdose

Schalten Sie Monitor und PC ein

Falls notwendig, justieren Sie das

Bild mit dem OSM

Funktioniert der Monitor

Ja

Nein

Ja

Ja

Verbinden Sie den optional er-

hältlichen Macintosh-Adapter

mit dem Video-Ausgang des PC

Lesen Sie Hilfe bei Problemen

Problem behoben?

Nein

Viel Spaß mit Ihrem NEC

MultiSync-Monitor

Wenden Sie sich an Ihren NEC-

Fachhändler

Anschluß an Ihren Personalcomputer D - 9

Anschluß an Ihren Personalcomputer

Der NEC MultiSync XV17+ Farbmonitor ist geeignet für NEC PC’s
oder IBM kompatible PC’s sowie Macintosh und Macintosh kompatible
Computer.

Für den PC:

Ihr System sollte entweder einen eingebauten Grafikadapter oder eine
installierte Grafikkarte besitzen. Beide Varianten haben eine
Videoausgangsbuchse zum Anschluß eines Monitors. Sollten Sie nicht
sicher sein, an welche Buchse der Monitor anzuschließen ist, so lesen
Sie dies im Benutzerhandbuch der Grafikkarte oder des Computers
nach. Im Zweifelsfall fragen Sie Ihren Fachhändler.

Für den Macintosh:

Der NEC MultiSync XV17+ Monitor ist geeignet für den Anschluß an
Computer der Macintosh Familie. Hierzu wird ein gesondert erhältlicher
Macintosh Adapter benötigt, den Sie bei Ihrem NEC-Fachhändler
erwerben können. Dieser Adapter unterstützt einen Wechsel zwischen
den Auflösungen 640x480, 832x624, 1024x768 und 1152 x 870 ohne
einen Neustart des Systems. Ihr System sollte entweder einen
integrierten Grafikadapter oder eine in einem NU-Bus oder
PDS-Steckplatz eingebaute Grafikkarte besitzen. Beide Varianten haben
eine Videoausgangsbuchse zum Anschluß eines Monitors.

Benutzer eines Power Macintosh 6100/60 benötigen zum Anschluß des
Monitors das mit dem Computer gelieferte Kabel HDI-45 zusätzlich
zum optional erhältlichen Macintosh Adapter.

Beim Anschluß eines Monitors an Ihren Computer sind folgende Punkte
zu beachten:

1. Schalten Sie die Stromversorgung von Computer und Monitor
aus.

2. Falls notwendig, installieren Sie eine Grafikkarte nach den
Anweisungen im Benutzerhandbuch der Grafikkarte.

D - 10 OSM-Menü

3. Für den PC:

Schließen Sie das fest am Monitor befestigte Signalkabel an
der entsprechende Videobuchse Ihres Computers an.

Für den Macintosh:

Schließen Sie das fest am Monitor befestigte Signalkabel an
den optional erhältlichen Macintosh Adapter und diesen dann
an der entsprechende Videobuchse Ihres Computers an.

4. Verbinden Sie das mitgelieferte Netzkabel auf einer Seite mit
dem Monitor und auf der anderen Seite mit einer geerdeten
Wandsteckdose in der Nähe des Monitors.

5. Schalten Sie Monitor und Computer ein.

6. Hiermit ist der Anschluß des Monitors abgeschlossen.
Sollten sich hierbei Probleme ergeben, so lesen Sie bitte den

Abschnitt ,,Hilfe bei Problemen“

OSM-Menü

Das neue OSM-Menü (On Screen Manager) von NEC zeigt die derzeit
komfortabelste Art der Monitoreinstellung. Tasten an der Vorderseite
des Monitors helfen Ihnen bei der Navigation durch ein grafisches
Menüsystem. Parallel zu Ihrer Auswahl im Menüsystem zeigen Ihnen
kleine Sinnbilder (Icons) die Auswirkungen Ihrer Auswahl.

Mit dem OSM-Menü können die Parameter Bildgröße, Bildlage,
Bildgeometrie und Farbanpassung des Digital Control-Systems
gesteuert werden. Alle Einstellungen werden bei einem Menüwechsel
dauerhaft gespeichert. Die Einstellungen des jeweils aktiven
Menüpunktes können jederzeit durch Drücken des Reset-Knopfes auf
die Werkseinstellungen zurückgesetzt werden.

OSM-Menü D - 11

Die folgende Abbildung zeigt die Lage der Tasten zur Bedienung des
OSM-Menüs:

Hauptmenü Untermenü

EXIT Beendet das OSM Menü Verzweigt zum OSM

Hauptmenü

CONTROL ▼/▲ Verschiebt die

Markierung zur
Auswahl nach oben oder
unten.

CONTROL +/- Verschiebt die

Markierung zur
Auswahl nach rechts
oder links.

PROCEED Keine Funktion Führt den Vorgang aus

RESET Setzt alle Parameter im

markierten Untermenü
auf die
Werkseinstellung zurück

Verschiebt die
Markierung zur
Auswahl nach oben oder
unten.

Erhöht oder verringert
den markierten
Parameter.

oder verzweigt in ein
weiteres Untermenü.

Setzt den aktuellen
Parameter auf die
Werkseinstellung
zurück.

Hinweis: Wird die RESET Taste gedrückt, so erscheint ein Fenster mit
einer Warnung, die darauf hinweist, daß Sie den aktuellen Menüpunkt
auf die Werkseinstellung zurücksetzen wollen. Sie haben die Wahl,
fortzusetzen oder den Vorgang abzubrechen.

D - 12 Die OSM-Menüstruktur

Elemente der OSM-Bildschirmanzeige

Ein grün markierter Bereich zeigt den gerade aktiven Menüpunkt oder
die Einstellung. Nicht aktive Bereiche werden in gelb dargestellt.

Eine Laufleiste zeigt die Richtung der Einstellung.
Zugriff auf das OSM-Menü: Durch Betätigen einer der Tasten Control

▼/▲ , Control +/- , EXIT oder PROCEED wird das OSM-Menü am
Bildschirm eingeblendet.

Das OSM-Menü wird verlassen, indem die EXIT-Taste im Hauptmenü
des OSM gedrückt wird.

Die OSM-Menüstruktur

Das Hauptmenü

Das Hauptmenü des OSM gibt Ihnen einen Überblick über die
Funktionen und Untermenüs des OSM. In der Kopfzeile der
Einblendung werden diese in Form kleiner Icons angezeigt. Wird ein
Knopf mit einem Pfeil eingeblendet, so stehen weitere
Auswahlmöglichkeiten zur Verfügung. Benutzen Sie die Tasten ▼/▲
um zu diesen Einstellmöglichkeiten zu gelangen.

Hauptmenü

HELLIGKEIT

KONTRAST

ENTMAGNETISIERUNG

Die OSM-Menüstruktur D - 13

Hinter den Icons verbergen sich die folgenden Menüs:

Helligkeits-/Kontrasteinstellung

Helligkeit: Erlaubt die Einstellung der generellen Bild- und

Hintergrundhelligkeit.
Kontrast: Ändert die Helligkeit des Bildinhaltes im Verhältnis zum

Bildhintergrund.
Entmagnetisierung: Entfernt sich aufbauende Magnetfelder, die den

korrekten Weg des Elektronenstrahls behindern und so Farbreinheit,
Konvergenz und Schärfe negativ beeinflussen. Wird die Funktion
aktiviert, so zittert kurzfristig das Bild.

Hinweis: Zwischen jedem erneuten Betätigen der
Entmagnetisierungs-Funktion sollten mindestens 20 Minuten verstreichen.

Größe und Position

Links/Rechts: Verschiebt das Bild nach links oder rechts.
Unten/Oben: Verschiebt das Bild nach oben oder unten.
Schmal/Breit: Ändert die Breite der Abbildung.
Klein/Groß: Ändert die Höhe der Abbildung.

Geometrie Menü

Ein/Aus: Justiert die Krümmung der Bildseiten nach innen oder außen.
Links/Rechts.: Justiert die Krümmung der Bildseiten nach links oder

rechts.

Parallel: Justiert die Neigung der Bildseiten nach links oder rechts.
Trapez: Justiert die Breite des oberen Bildrandes gleich der Breite des

unteren Bildrandes.
Im Geometrie-Menü haben die Tasten an der Frontseite des Monitors

die folgende Bedeutung:

EXIT: Führt zum Hauptmenü des OSM-Menüs
CONTROL ▼/▲: Bewegt die Markierung zu den einzelnen

Untermenüpunkten.
CONTROL +/-: Erhöht oder verringert den Wert der Einstellung.

D - 14 Die OSM-Menüstruktur

RESET: setzt alle Einstellungen in dem mit dem Pfeil markierten
Untermenü auf die Werkseinstellung zurück.

Hilfsfunktionen

Dieses Menü bietet eine Reihe von nützlichen Hilfsfunktionen wie:

Sprachauswahl: Es kann zwischen 6 Sprachen gewählt werden.
OSM Position: Mit den Control-Tasten kann das Fenster, in dem das

OSM erscheint, beliebig auf dem Monitor verschoben werden.
OSM Anzeigedauer: Definiert die Verweildauer der OSM-Anzeige auf

dem Bildschirm. Ohne eine Eingabe des Benutzers bleibt die Anzeige
des OSM-Menüs für die definierte Anzahl Sekunden (10, 20, 30, 60,

120) auf dem Bildschirm stehen.
OSM Abschaltung: Verhindert jeglichen Zugriff auf alle OSM

Funktionen. Wird versucht, auf das OSM zuzugreifen, so erscheint eine
Meldung, die besagt, daß das OSM abgeschaltet ist. Um die OSM
Abschaltung zu aktivieren, drücken Sie die PROCEED- und zugleich
die “▲” Taste. Um die OSM Abschaltung aufzuheben, drücken Sie
erneut die PROCEED- und zugleich die “▲” Taste.

Linearität: Der Menüpunkt Linearität Verikal erlaubt eine Änderung
von Proportionen in unterschiedlichen Teilbereichen des Bildschirms.
So kann erreicht werden, daß z.B. ein Kreis von 2 cm Durchmesser
seine Abbildungsgröße an jedem Ort des Bildschirms beibehält.

– Nutzen Sie ein Zeichenprogramm mit Linealen, um horizontale

Linien mit gleichem Abstand auf den Bildschirm zu zeichnen.

– Mit dem Untermenüpunkt VERTIKAL können Sie den Abstand

der Linien in der Bildmitte einstellen.

Werkseinstellung: In diesem Menüpunkt werden alle Einstellungen auf
die Werkseinstellungen zurückgesetzt. Es wird ein Warnhinweis
eingeblendet, der es erlaubt, den Vorgang abzubrechen. Einzelne
Einstellungen können in den jeweiligen Untermenüpunkten durch
Drücken der RESET Taste zurückgesetzt werden.

Die OSM-Menüstruktur D - 15

Information

Fitness Tips: Unter diesem Menüpunkt kann die periodische

Einblendung von Fitness Tips aktiviert werden. Nach Vorgabe des
Zeitfaktors (hier 15, 30, 45, 60, 90 oder 120 Minuten) werden
individuelle Tips zur Arbeit an Bildschirmarbeitsplätzen eingeblendet.
Durch Drücken der EXIT-Taste werden die Tips wieder ausgeblendet.

Weitere Informationen

Stellen Sie den Monitor so auf, daß die Oberkante der Bildfläche knapp
unter Augenhöhe plaziert wird.

Die optimale Entfernung zwischen Bildfläche und Kopf beträgt 45 cm
und sollte zwischen 30 und 60 cm liegen.

Richten Sie Ihre Arbeitsumgebung so ein, daß sich ein natürliches und
entspanntes Ambiente bietet.

Gönnen Sie Ihre Augen öfters Ruhe, indem Sie einen mindestens 6 m
entfernten Gegenstand anschauen.

Legen Sie regelmäßig Pausen ein, in denen Sie ein paar Schritte gehen
und Muskeln und Gelenke entspannen.

Lassen Sie Ihre Augen regelmäßig von einem Augenarzt untersuchen.
Grafik Modus: Zeigt den aktuell benutzten Grafikmodus mit den

wichtigsten technischen Daten wie Bildwiederholfrequenz und
Signalpolarität

MODUS
FREQUENZ

HORIZONTAL
VERTIKAL

POLARITAET

HORIZONTAL
VERTIKAL

03

31.60 KHZ

60.00 HZ

POS.
NEG.

D - 16 Hilfe bei Problemen

Hilfe bei Problemen

Überprüfen Sie die folgenden Kabelverbindungen und Einstellungen,
bevor Sie Ihrem NEC-Fachhändler Ihr Problem schildern.

Betreiben Sie Ihren MultiSync XV17+ Monitor nicht an einem IBM­oder Macintosh kompatiblen System, so prüfen Sie bitte zuerst die
Übereinstimmung von Signalverhalten und Anschlußbelegung anhand
der Tabellen im Anhang.

Problemstellung Notwendige Überprüfungen
Kein Bild Die Netzschalter von Monitor und

Computer müssen in Stellung ON
stehen. Das Signalkabel muß fest mit
dem Ausgang der Grafikkarte
verbunden sein. Überprüfen Sie den
festen Sitz der Grafikkarte. Prüfen
Sie den Anschlußstecker auf
verbogene Steckkontakte.

Das Bild läuft in horizontaler oder
vertikaler Richtung.

Die Netz LED leuchtet nicht, oder
leuchtet orange oder gelb.

Das Bild ist nicht mittig, zu klein
oder zu groß.

Überprüfen Sie den festen Sitz von
Signalkabel, Grafikkarte und
optionalen (Mac) Adaptern. Prüfen
Sie die Pinbelegung verwendeter
Kabel und den Frequenzbereich des
Monitors.

Bringen Sie den Netzschalter des
Monitors in die ON-Position. Prüfen
Sie die korrekte Installation des
Netzkabels. Stellen Sie sicher, das
sich der Computer nicht in einem
Stromsparmodus befindet (berühren
Sie Maus oder Tastatur).

Nutzen Sie die OSM-Regler zur
Einstellung von vertikaler und
horizontaler Größe und Lage der
Abbildung.

Technische Daten D - 17

Problemstellung Notwendige Überprüfungen
Verfärbungen der Abbildung Betätigen Sie die Entmagnetisierungs

Funktion. Warten Sie ca. 20 Minuten
bevor Sie diese Funktion erneut
ausführen.

Abbildung ist unscharf. Justieren Sie Kontrast und Helligkeit.

Betätigen Sie kurz die
Entmagnetisierungs Funktion.
Drücken Sie die Entmagnetisierungs
Funktion nicht kontinuierlich.

Abbildung ist verzerrt. Entfernen Sie Geräte, die ein

elektromagnetisches Feld in der Nähe
des Monitors erzeugen.

Ecken der Abbildung sind nach innen
oder außen gewölbt.

Justieren Sie die Kissenentzerrung
über das OSM-Menü.

Technische Daten

Bildröhre 43 cm (17") Flachbildröhre, 39,6 cm (15,6") sichtbarer

Bereich, 0,28 mm Dit Pitch, mittlere Nachleuchtdauer,
getöntes Glas, Bildröhre mit mehrfacher, antistatischer
OptiClear Beschichrung

Eingangssignal Video: Analog 0,7 Vss/75 Ohm positiv

Sync: Separate Sync.

Horizontal Sync.
Vertikal Sync.
Composite Sync

Darstellbare
Farben

Synchronisation Horizontal 31 bis 82 kHz (autom.)

Auflösung Maximal 1280 x 1024 Punkte 75 Hz (Non

Analoges Ein­gangssignal:

Vertikal 55 bis 100 Hz (autom.)

Unbegrenzte Anzahl von Farben
(abhängig von der benutzten Grafikkarte)

Interlaced)**

TTL-Pegel
Positiv/Negativ
Positiv/Negativ
TTL-Pegel
Positiv/Negativ.

D - 18 Technische Daten

Empfohlen 1024 x 768 Punkte 75 Hz (Non

Interlaced)*
Videobandbreite 85 MHz (Typ.)
Nutzbare Bild-

fläche (Werks­Voreinstellung)

Nutzbare Bild­fläche (FullScan)

Nennspannung AC 220-240 V, 50/60 Hz
Nennstrom 0,9 A
Abmessungen 407 (B) x 424 (H) x 450 (T) mm
Gewicht 20 kg
Betriebs- und

Lagerbedingungen

Horizontal 306 mm (eingangssignalabhängig)
Vertikal 230 mm (eingangssignalabhängig)

Horizontal 316 mm (eingangssignalabhängig)
Vertikal 237 mm (eingangssignalabhängig)

Betrieb: Temperatur 0 °C bis +35 °C

Feuchtigkeit 30% bis 80%

Lagerung: Temperatur -20 °C bis +60 °C

Feuchtigkeit 10% bis 90%

*Von NEC empfohlene Auflösung für ergonomisches Arbeiten
** Maximale Auflösung an Hand der horizontalen und vertikalen

Frequenzbereiche.

Technische Änderungen vorbehalten

Français

INTRODUCTION F - 1

INTRODUCTION

Nous vous félicitons pour votre achat d’un moniteur couleur Multisync
XV17+.

Les moniteurs MultiSync XV17+ sont équipés du système “Plug and
Play” Microsoft , de l’ErgoDesign et du système OSM vous offrant
ainsi toutes les fonctionnalités uniques que vous êtes en droit attendre
des moniteurs Multisync.

La technologie multifréquence vous offre une compatibilité avec de
multiples plateformes matérielles et une vaste gamme de standards
graphiques sans pour autant changer de moniteur.

Les moniteurs Multisync couleur XV17+ répondent tout à fait aux
recommandations ErgoDesign .

ErgoDesign décrit une philosophie qui régit la conception des moniteurs
MultiSync. Le but d’ErgoDesign est d’accroître le confort et la
productivité de l’utilisateur. ErgoDesign est conforme aux standards
Européens d’économie d’énergie et de réduction d’émissions d’ondes
parasites. Les moniteurs NEC Multisync sont également conformes aux
normes contre la pollution, les sous-ensembles qui composent les
moniteurs NEC sont conçus pour être recyclés.

Tube

Le traitement OptiClear des tubes de la XV17+ réduit considérablement
les reflets de l’éclairage ambiant et offre à l’utilisateur un confort et une
productivité accrue. Le revêtement multicouche du tube améliore le
contraste, sans altérer le niveau de netteté et de luminosité. Un pas de
0,28mm en addition au masque en INVAR augmentent la clarté et
affinent les détails, une bonne clarté permet à votre oeil de survoler les
images et de mieux voir les informations à l’écran. La dalle plate des
moniteurs XV17+ permet de réduire les distorsions et les reflets.

F - 2 INTRODUCTION

PLUG AND PLAY

Plug and Play est la nouvelle solution que Microsoft®intègre à
Windows
périphériques sans erreur et sans perte de temps en installation. Utilisé
avec un système et une carte graphique Plug and Play, le moniteur
MultiSync XV17+ communique automatiquement à l’ordinateur son
type et ses caractéristiques. L’unité centrale déterminera la plus haute
résolution et le rafraîchissement optimal accepté par votre moniteur.

®

95 et qui permet une connexion automatique de vos

ERGODESIGN

Ergodesign décrit une philosophie qui régit la conception des moniteurs
NEC MultiSync.

Le but d’Ergodesign est d’accroître le confort et la productivité de
l’utilisateur, ainsi que sa santé dans son environnement de travail.
Ergodesign est conforme aux standards Européen d’économie d’énergie
et de réduction d’émissions parasites décrites par les spécifications TCO
(Confédération Suedoise des travailleurs professionels).

Afin d’obtenir le label et l’agrément TCO, un moniteur doit être testé
d’après les spécifications des normes suivantes:

– économiseur d’énergie (spécifications NUTEK 803299).
– Tests d’émission (d’après les spécifications de réductions de

champs magnétiques recommandées par MPRII, et TCO pour
les moniteurs JC-1745UMB)

– Sécurités (EN-60950).

Les moniteurs NEC MultiSync sont conformes à tous ces standards et
intègrent le système d’économie d’énergie IPM et de réduction de
champ magnétique (Reduced Magnetic Field).

POWER MANAGER

IPM (Intelligent Power Manager) est un système d’économie d’énergie
innovateur qui suit les recommandations EPA du gouvernement
américain et TCO NUTEK pour l’Europe.
Les produits conçus d'après les spécifications Energy Star utilisent
moins de 30 watts dans le mode principal d'économie d'énergie.

INTRODUCTION F - 3

La spécification NUTEK 803299 préconise une dimunition automatique
à moins de 30 watts en mode "Pause" et à moins de 8 watts en mode
"Veille".

Dans le mode d’économie d’energie maximale, les MultiSync XV17+
utilisent environ 10% de la consommation absorbée en mode normal.
Cette innovation qui permet d’économiser jusqu’à 90% de la
consommation d’énergie, prolonge la vie du moniteur, protège
l’environnement, réduit les émissions de rayonnement et réduit le coût
de climatisation d’un environnement de travail.

Le système IPM augmente la durée de vie du moniteur, économise
l’énergie, réduit les coûts de fonctionnement en mettant le moniteur en
veille lorsque ce dernier n’est pas utilisé.

Les moniteurs MultiSync sont conformes aux recommandations de
VESA (Video Electronics Standard Association) et intègrent un
économiseur d’énergie qui répond aux spécifications du standard VESA
DPMS (Display Power Management Signaling), lequel a été approuvé
par l’organisation EPA. L’ économiseur d’énergie ne peut être activé
que si vous possédez une carte graphique conforme aux standard VESA
DPMS. En agissant sur les signaux de synchronisation horizontal et
vertical, le moniteur peut-être mis dans différents modes d’économie
d’énergie. Lorsque le moniteur est sous tension, l’indicateur lumineux
de consommation est allumé et indique le mode de fonctionnement, ou
le mode d’économie d’énergie:

Mode couleur économie d’énergie
en fonctionnement

(On)

verte aucune

attente (standby) verte minimun (réaffichage rapide)

pause (suspend) jaune

veille (Off IPM) orange

éteint (Off)

pas de
lumière

moyen (<20 Watts, réaffichage
moyen)

maximum (<8 Watts,
réaffichage lent )

pas de consommation électrique

F - 4 INTRODUCTION

PROTECTION CONTRE LES EMISSIONS PARASITES

Les moniteurs XV17+ intègrent la technologie de réduction des
émissions magnétiques (Reduced Magnetic Field) conçue pour limiter
les champs magnétiques et électriques.

Les moniteurs NEC suivent les plus strictes recommandations sur la
limitation des champs magnétiques, electriques alternatifs et
électrostatiques du SWEDAC (Swedish Board for Technical
Accreditation) préalablement connu sous le nom de MPR (Comité
National des Tests et Mesures). Les moniteurs NEC MultiSync
JC-1745UMB suivent les recommandations de TCO concernant les
valeurs maximales autorisées.

TECHNOLOGIE MULTIFRÉQUENCE

La technologie multifréquence adapte automatiquement le moniteur aux
fréquences de balayages des différents adaptateurs vidéo et affiche la
définition requise. Les moniteurs XV17+ supportent de multiples
plates-formes compatibles IBM, la famille des ordinateurs Apple et
toutes les stations de travail.

Les modes graphiques ayant une fréquence de rafraîchissement élevée
améliorent la qualité de l’image et évitent le scintillement. Une image
nette, exempte de scintillement augmente le confort visuel et vous
permet de travailler plus longtemps sur votre ordinateur.

De nombreux standards graphiques sont supportés par les moniteurs
MultiSync XV17+ tels que:

– 640 x 480: 55 - 100 Hz
– 800 x 600: 55 - 100 Hz
– 1024 x 768: 55 - 100 Hz (non entrelacé, 75 Hz recommandé)*
– 1280 x 1024: 55 - 75 Hz (non entrelacé)**

* NEC donne des résolution recommandée pour des performances
optimales

** Une résolution maximale basée seulement sur des fréquences
horizontales et verticales.

Contenu de l’emballage F - 5

Avec un adaptateur optionnel pour Macintosh:

– Apple 13": 640 x 480 à 67 Hz***
– Apple 16": 832 x 624 à 75 Hz
– Apple 19": 1024 x 768 à 75 Hz
– Apple 21": 1152 x 870 à 75 Hz

*** Pour des raisons ergonomiques, nous vous recommandons de
travailler dans les bandes de fréquences de balayage vertical: de 75 à
100 Hz.

Le balayage horizontal et vertical étendu (FullScan) permet
d’augmenter la taille image des différents modes vidéo au delà de la
limite de la plasturgie, vous donnant ainsi la possibilité d’utiliser l’aire
d’affichage maximum du moniteur NEC MultiSync.

Contenu de l’emballage

Vous trouverez dans l’emballage du moniteur couleur XV17+, les
articles suivants:

– Un Moniteur couleur MultiSync XV17+ (JC-1745UMB/R)

avec embase amovible.

– Un câble d’alimentation.
– Manuel d’utilisation

Stocker l’emballage d’origine pour tout transport ultérieur.

F - 6 UTILISATION RECOMMANDÉE

UTILISATION RECOMMANDÉE

Lors de l’installation de votre moniteur couleur MultiSync XV17+,
veuillez observer les précautions suivantes afin d’en tirer le maximum de
confort et de performance.

– N’utilisez pas le moniteur dans un endroit directement exposé

au soleil.

– Placez votre moniteur juste en dessous de l’axe de vision afin

de vous assurer le meilleur confort visuel

– Laissez une aération suffisante autour du moniteur afin que la

chaleur qu’il dégage puisse se dissiper facilement.

– Ne placez aucun objet lourd sur le cordon d’alimentation. Cela

risquerait de l’endommager et de provoquer une électrocution ou
un incendie.

– Tenez le moniteur éloigné de transformateurs de puissance, de

moteurs électriques et d’autres systèmes susceptibles de générer
des champs magnétiques intenses.

– N’utilisez pas le moniteur dans un endroit humide, sale ou

poussiéreux.

– Si vous devez transporter votre moniteur, évitez toute

manipulation brutale.

– Pour des raisons ergonomiques, nous vous recommandons

de régler la luminosité de façon à faire disparaître le fond
de l’écran.

– Pour ces mêmes raisons, nous vous recommandons de ne pas

travailler avec le contrôle de contraste réglé au maximum.

– Pour des raisons ergonomiques nous vous recommandons

d’afficher les tailles et positions d’images présélectionnées.

– Pour ces mêmes raisons, nous vous recommandons d’utiliser les

préréglages d’origine (usine) de la couleur et de la distorsion
latérale.

UTILISATION RECOMMANDÉE F - 7

– Pour des raisons ergonomiques, nous vous recommandons de

travailler dans les bandes de fréquences de balayage vertical: de
75 à 100 Hz.

– Pour des raisons ergonomiques, nous vous recommandons de

ne pas travailler avec une image composée d’informations de
couleur bleue primaire sur fond noir. Cette combinaison de
couleurs est difficile à déceler et fatigue la vue à cause de son
faible contraste.

– Pour débrancher le moniteur, enlevez le cordon secteur situé à

l’arrière du moniteur.

– La prise d’alimentation secteur doit-être installée le plus près

que possible du matériel et doit-être facilement accessible.

– Nous vous recommandons d'utiliser le cordon d'alimentation

secteur livré avec le moniteur. Cependant, si vous prévoyez
d'en employer un autre un autre, il doit être de type H05VVF
(sauf pour le Royaume-Uni)

– Pour nettoyer votre écran, utilisez un chiffon doux,

non-pelucheux. Une solution douce à base d’alcool ou un
nettoyant pour vitre donne de bons résultats.

F - 8 INSTALLATION RAPIDE

INSTALLATION RAPIDE

L’organigramme suivant vous indique la procedure de connection de
votre MultiSync série M.
Pour des informations supplémentaires, reportez-vous aux pages
suivantes si vous connectez votre moniteur sur un compatible IBM, un
compatible Macintosh ou tous autres systèmes.

Votre ordinateur est un Macintosh

non

Relier le cordon vidéo sur le port vi-

déo/ adaptateur de votre ordinateur

Relier le cordon d’alimentation sec-

teur à votre moniteur et à la prise

murale 220 v

oui

Utiliser l’adaptateur fourni pour

connecter le moniteur sur le port

vidéo du Macintosh

Mettez le moniteur sous tension.
Mettez l’ordinateur sous tension.

Si nécessaire, utilisez l’OSM pour

personnaliser votre affichage.

L’affichage est-il correct ?

oui

non

oui

L’installation de votre moniteur cou-

leur MultiSync est terminée. A vous

de jouer!

Reportez-vous à la section “ Pro-

blèmes et solutions ”.

Le problème est-il résolu ?

non

Téléphonez à votre revendeur

NEC?

Connexion F - 9

Connexion

Les Moniteurs couleurs MultiSync XV17+ sont compatibles avec les
ordinateurs IBM PC, Macintosh et leurs compatibles.

PC:

2 types de configurations peuvent-être proposées sur PC:

– Le contrôleur vidéo est intégré sur la carte mère.
– Le contrôleur vidéo est sur une carte graphique

additionnelle.(quelques fois appelée carte vidéo).

Chacune des configurations dispose d’un connecteur vidéo ( ou d’un
port CRT sur les ordinateurs portables). Si vous n’êtes pas certain du
connecteur vidéo à utiliser, consultez le manuel d’utilisation de votre
ordinateur ou de votre carte graphique.

Macintosh:

Avec l’adaptateur fourni gracieusement, les moniteurs couleurs XV17+
sont compatibles avec les ordinateurs Macintosh et tous leurs
compatibles.

NOTES: Le Power Macintosh 6100/60 est livré avec un cordon
HDI-45, ce dernier est à utiliser conjointement avec l’adaptateur
spécifique NEC pour la connexion du moniteur.

L’adaptateur Macintosh des moniteurs MultiSync XV17+ vous permet
de changer la résolution de l’affichage du 640x480, 832x624, 1024x768,
1152x870 sans avoir à redémarrer votre ordinateur, à condition que le
contrôleur graphique supporte ces modes.

2 types de configurations peuvent être proposés sur ces ordinateurs:

– Le contrôleur graphique est intégré sur la carte principale.
– Le contrôleur est une carte graphique optionnelle installée sur

un connecteur Nu-Bus ou un slot PDS.

F - 10 Connexion

Les deux configurations ont un connecteur vidéo identique (sub-D15).
Si vous n’êtes pas certain du connecteur vidéo à utiliser, consultez le
manuel d’utilisation de votre ordinateur ou de votre carte graphique.

Veuillez contacter votre revendeur local pour recevoir des information
sur l’adaptateur Mac.

Connexion du moniteur MultiSync XV17+ à votre système

Suivez la procédure ci-après:

1. Éteignez votre moniteur et votre ordinateur.

2. Si nécessaire, installez votre carte graphique. Pour plus
d’information, reportez-vous au manuel d’utilisation.

3. Sur PC: Reliez le cordon vidéo du moniteur au connecteur
vidéo de votre système.

Sur Mac: Connectez l’adaptateur NEC 15 broches/15
broches sur le port vidéo de votre Macintosh. Reliez le cordon
vidéo du moniteur MultiSync XV17+ sur l’adaptateur.
Bloquez les vis de fixations.

4. Connectez le cordon d’alimentation secteur à la prise murale
et au moniteur MultiSync XV17+.

5. Mettez le moniteur et votre ordinateur sous tension.

6. Votre installation est maintenant terminée.
NOTE: En cas de problèmes, reportez-vous à la section “

Problèmes et solutions” de ce manuel.

L’OSM ( On Screen Manager ) F - 11

L’OSM ( On Screen Manager )

L’OSM (On Screen Manager) permet une utilisation aisée du contrôle
numérique des moniteurs MultiSync en utilisant un menu affiché à l’écran.

Les touches en face avant permettent d’activer le menu de l’OSM, dans
lequel vous pouvez vous déplacer très facilement, et ajuster les réglages.

L’OSM assure le réglage de Luminosité, Contraste, Taille, Position,
Géométrie et bien d’autres utilitaires. Les réglages utilisateurs sont
sauvegardés automatiquement dès que vous sortez du menu sélectionné.
La touche “Reset” permet le rappel des paramètres usines.

CONTRÔLES

Fonctions des touches de contrôles en face avant du moniteur:

F - 12 L’OSM ( On Screen Manager )

Menu Principal Sous-menu

EXIT sortie de l’OSM retour au menu principal
CONTROL

▼/▲

CONTROL +/- permet de se déplacer de

PROCEED Pas de fonction Permet de rentrer dans un

RESET Rappel des paramètres

permet de se déplacer dans
le menu pour sélectionner un
choix

gauche à droite pour
sélectionner un réglage

usines de tous les réglage

permet de se déplacer dans
le sous-menu pour
sélectionner un choix

déplace le curseur vers le +
ou - pour augmenter ou
diminuer la valeur du réglage

sous-menu ou d’executer un
réglage

Rappel des paramètres
usines des réglage
sélectionnés

Note: En appuyant sur le bouton “RESET” dans le menu principal ou
dans un sous-menu, une fenêtre d’alerte apparaîtra pour confirmer ou
annuler.

ELEMENTS DE L’OSM

On Screen Manager possède les éléments suivants:
Surbrillance: Indique le menu ou le réglage (couleur:verte) Les

réglages inactifs sont en jaune

Barre de Progression: indique la direction du réglage
Accès à l’OSM: Appuyer sur les touches +/-, ▼/▲ ou sur la touche

PROCEED pour visualiser le réglage en cours.
Sortie de l’OSM

– Depuis le menu principal: appuyez sur la touche “EXIT”
– Depuis un sous-menu: appuyez deux fois sur la touche “EXIT”.
– Depuis un menu du sous menu: appuyez trois fois sur la touche

“EXIT”.

LES MENUS DE L’OSM F - 13

LES MENUS DE L’OSM

Menu Principal

Le menu principal vous donne une vue sur l’ensemble des contrôles
disponibles. Lorsque l’OSM est activé, les icônes sont affichées dans le
haut du menu.

Une flêche affichée (⇒) vous indique que plusieurs choix vous sont
proposés. Utiliser les touches haut/bas pour balayer l’ensemble des
choix disponibles.

LUMINOSITÉ

CONTRASTE

DÉMAGNÉTISATION

Les icones ont les fonctions suivantes

Commande de Luminosité et de Contraste

Luminosité: Règle la luminance de l’image et du fond de l’écran.
Contraste: Règle la luminance de l’image par rapport à celle du fond.
Demagnétisation (Degauss): Elimine les champs magnétiques qui

s’accumulent sur le masque de l’écran. Ceux-ci altèrent la déviation des
faisceaux d’électrons et génèrent des impuretés de couleurs, de netteté et
de convergence. En appuyant sur ce bouton, l’image tremblera pendant
toute la durée de la démagnétisation, environ deux secondes.

F - 14 LES MENUS DE L’OSM

Taille et Position

droit/gauche: déplace l’image vers la droite ou la gauche.
Haut/Bas: Déplace l’image vers le haut ou le bas.
Etroit/Large: Diminue ou augmente la taille horizontale de l’image.
Petit/Grand: Diminue ou augmente la taille verticale de l’image.

Réglages de la Géométrie

Menu Géométrie

Ces réglages de géométrie vous permettent de régler l’inclinaison ou
l’angle des côtés.

Cotés Int/Ext (coussin): augmente ou diminue l’incurvation des flancs
de l’image vers l’intérieur ou l’extérieur.

Cotés Gauche/Droit (balance de la distorsion de coussin): Augmente
ou diminue l’incurvation des flancs de l’image vers la gauche ou la
droite.

Cotés Pentes: (distorsion de parallelogramme) Augmente ou diminue la
pente des flancs vers la gauche ou vers la droite.

Cotés Alignement: (distorsion de trapèze) Augmente ou diminue le bas
de l’écran pour le faire coincider avec le haut.

Action des touches dans le menu Géométrie
EXIT : retour au menu principal
Haut/Bas ▼/▲: déplacement dans le menu pour sélectionner un choix.
touches +/- : permet d’augmenter ou de diminuer la valeur du choix

sélectionné

RESET : Rappel des paramètres usines du choix sélectionné.

Outils

Fournit une liste de réglages optionnels incluants:

Langages: Les menus de l’OSM sont disponibles en 6 langues.
La position de l’OSM: Vous pouvez choisir l’endroit où le menu de

l’OSM sera affiché sur votre écran. Ce réglage vous permet de

LES MENUS DE L’OSM F - 15

positionner manuellement l’affichage du menu de l’OSM à gauche,à
droite, en haut, ou en bas.

Extinction de l’OSM: Le menu de l’OSM restera actif aussi longtemps
que vous l’utiliserez.
Dans le menu d’extinction de l’OSM, vous pouvez choisir le temps que
mettra l’affichage pour s’éffacer après la dernière pression sur une touche.
Les temps préréglés sont de 10, 20, 30, 60, 90, et de 120 secondes.

Verrouillage de l’OSM: Cette fonction vous permet de désactiver
L’OSM. En essayant d’accéder au menu lorsqu’il est verrouillé, une
fenêtre s’ouvrira à l’écran et vous indiquera que les réglages ne sont pas
accessibles.
Pour verrouiller: Appuyer sur les touche “PROCEED”et“▲”
simultanément.
Pour déverrouiller: Appuyer sur les touche “PROCEED”et“▲”
simultanément.

Linéarité Verticale: Le contrôle de linéarité verticale vous permet de
régler les espaces dans le haut, le bas et le centre de l’écran pour qu’ils
soient identiques. Le but de ce réglage est de s’assurer qu’un cercle de 2
cm de diamètre soit un vrai cercle de 2 cm de diamètre quel que soit
l’endroit de l’écran où il est affiché (taille identique sur l’intégralité de
l’aire d’affichage). La procédure pour régler la linéarité verticale est la
suivante:

– Dessinez à l’écran des lignes horizontales équidistantes à l’aide

d’un logiciel de dessin possédant une règle.

– Utilisez le réglage vertical pour ajustez l’espacement entre les

lignes proches du centre de l’écran.

Réglages Usines: Le menu préréglage d’usine vous permet de remettre
tous les paramètres de l’OSM à leur état d’origine. Une fenêtre d’alerte
vous demandera de confirmer si vous désirez rappeller tous les réglages
usines. Les réglages individuels peuvent être annulés en mettant en
surbrillance le contrôle à annuler, puis par l’appui sur la touche
“RESET”.

F - 16 LES MENUS DE L’OSM

Information

Ce menu vous fournit des informations additionnelles, dont les suivantes:
Mise en Forme: Le menu “mise en forme” vous rapelle les temps de

pause à respecter pour éviter une fatigue visuelle. Vous pouvez
configurer les intervalles de temps d’affichage de ce menu à l’écran. Les
intervalles proposés sont les suivants:15, 30, 45, 60, 90, 120 minutes.

Lorsque le menu est affiché, suivez les conseils proposés et appuyez sur
la touche “EXIT” pour sortir.

Informations additionnelles:

Ajustez la hauteur du moniteur pour avoir le haut de l’écran en face ou
légèrement en dessous du niveau des yeux.
Positionnez votre moniteur avec un recul d’au moins 30cm et ne
dépassant pas 60cm de vos yeux. La distance optimale est de 45cm.
Configurez votre environnement de travail de façon à avoir une position
naturelle et relaxante.
Reposez périodiquement vos yeux en regardant un objet éloigné d’au
moins 6m. Clignez des yeux souvent.
Détendez-vous et marchez pendant les moments de repos. Relaxez vos
muscles et articulations.
Vérifiez régulièrement votre vue.

Mode d’affichage: Le menu mode d’affichage vous renseigne sur la
définition affichée et les données techniques telles que: Fréquences
horizontale et verticale Polarité des signaux de synchro horizontal et vertical.

MODE
FRÉQUENCE

HORIZONTALE
VERTICALE

POLARITÉ

HORIZONTALE
VERTICALE

O3

31.60 KHZ

60.00 HZ

POS.
NÉG.

PROBLÈMES ET SOLUTIONS F - 17

PROBLÈMES ET SOLUTIONS

Incident Vérifiez les points suivants
Pas d’image lacartevidéo pourrait être déconnectée.le

commutateur de mise sous tension devrait être sur la
position ON. Le câble vidéo pourrait être déconnecté.
Vérifier les broches du connecteur D-Sub.

L’image défile ou est
instable

Le voyant lumineux de
mise sous tension ne
s’allume pas.

L’image est floue Réglez la luminosité le contraste.

l’image est instable Eloignez tous les appareils électriques qui se

Les cotés de l’image
sont déformés

L’image affichée n’est
pas centrée, trop petite
ou trop large.

Le cordon vidéo pourrait être mal enfiché sur
l’ordinateur. Vérifiez le câblageet la compatibilité
des modes vidéo entre le moniteur et la carte
graphique. Vous utilisez un adaptateur Mac, vérifiez
les connexions et assurez-vous que la carte soit
compatible avec un Mac ou un PC et qu’elle soit
complètement enfichée sur le bus de l’ordinateur.

vérifiez que le commutateur de mise sous tension
est enfoncé. Assurez-vous que le moniteur ne soit
pas dans un mode d’économie d’énergie (appuyer
sur une touche du clavier ou déplacer la souris)

Activez la fonction de démagnétisation par l’OSM.
ATTENTION: Un intervalle de 20 minutes est
nécessaire avant d’activer à nouveau la fonction de
démagnétisation lorsqu’il n’y a pas eu de
changement de modes graphiques.

trouvent à proximité du moniteur.
Entrez dans le menu géométrie de l’OSM Réglez

les distorsions latérales. Si possible, positionnez le
moniteur face à l’Est.

Réglez la position horizontale et verticale, la taille
horizontale et verticale en utilisant l’OSM

F - 18 PROBLÈMES ET SOLUTIONS

Incident Vérifiez les points suivants
L’image présente des

impuretés de couleurs

Réglez la luminosité le contraste.
Activez la fonction de démagnétisation par l’OSM.
ATTENTION : Un intervalle de 20 minutes est
nécessaire avant d’activer à nouveau la fonction de
démagnétisation lorsqu’il n’y a pas eu de
changement de modes graphiques.

Caractéristiques techniques

Tube Tube à rayon cathodique plat de 43 cm (17 pouces),

grandeur de diagonale visible 39,6 cm (15,6 pouces);
0,28mm dot pitch; phosphore à persistance moyenne;
dalle sombre; avec revêtement OptiClear, anti-reflet,
antistatique.

Signaux d’entrée Vidéo: analogique 0,7 Vcc, 75 ohms, positive

Synchros: synchronisations

séparées
synchronisation

horizontale
synchronisation

verticale
synchronisation

composite

niveaux TTL

positive/négative

positive/négative

niveau TTL

positive/négative
Couleurs affichées Entrées analogiques: palette de couleurs illimitée
Plage de

synchronisation
Plage de

synchronisation
Définition

maximale
Définition

recommandée:

Horizontale: de 31 à 82 kHz (automatiquement)

Verticale: de 55 à 100 Hz (automatiquement)

1280 x 1024 (75 Hz en mode non entrelacé**)

1024 x 768 (75 Hz en mode non entrelacé*)

PROBLÈMES ET SOLUTIONS F - 19

Bande passante
vidéo

Aire d’affichage
réglage usine

Aire d’affichage
balayage étendu

Tension nominale 220-240 Vac, 50/60 Hz.
Courant nominal

Dimensions 407mm (L) x 424 mm (H)x 450mm(P)
Poids 20 kg
Conditions

d’environnement

Horizontale: 306 mm (l’aire d’affichage utile

Verticale: 230 mm (l’aire d’affichage utile

Horizontale: 316 mm (l’aire d’affichage utile

Verticale: 237 mm (l’aire d’affichage utile

Fonctionnement température de 0 °C à +35 °C

Stockage: température de -20 °C à +60 °C

85 MHz (Typ.)

dépend des fréquences vidéo)

dépend des fréquences vidéo)

dépend des fréquences vidéo)

dépend des fréquences vidéo)

0,9 A

humidité de 30% à 80%

humidité de 10% à 90%

*NEC donne des résolution recommandée pour des performances
optimales

** Une résolution maximale basée seulement sur des fréquences
horizontales et verticales.

Les caractéristiques techniques peuvent être modifiées sans préavis.

Español

Introducción S - 1

Introducción

Le felicitamos por la adquisición de su monitor color MultiSync
XV17+.

Los monitores MultiSync XV17+ incorporan la tecnología “Plug and
Play” de Microsoft, las características de ErgoDesign, los menús “On
Screen Manager” (OSM), así como todas las características únicas que
usted espera encontrar en los monitores MultiSync.

La tecnología MultiSync proporciona compatibilidad automática con
múltiples plataformas y con un amplio abanico de estándares gráficos,
permiténdole mejorar la resolución de su sistema gráfico sin necesidad
de cambiar de monitor.

Los monitores MultiSync XV17+ siguen estrictamente las líneas
maestras de ErgoDesign. El objetivo de ErgoDesign es optimizar la
productividad y el confort del usuario. ErgoDesign cumple las estrictas
normas europeas de bajo consumo y de reducción de emisiones.
Además, nuestros monitores han sido diseñados pensando en su
posterior reciclaje.

Tecnología de Pantalla

El tratamiento OptiClear, en la superficie del tubo de los monitores
XV17+, reduce los reflejos de la iluminación ambiente, sin sacrificar ni
el foco ni el brillo de la imagen.

El tamaño de punto de 0.28 mm y una máscara del tipo Invar Shadow
Mask aumenta la claridad y detalle de la imagen. Una buena definición
de la imagen permite que sus ojos capten la información que se muestra
en la pantalla con mayor facilidad.

Plug and Play

Plug and Play es la nueva solución de Microsoft®para Windows®95
para proporcionar conexiones automáticas con periféricos evitando
confusiones y pérdidas de tiempo en la configuración. Cuando se utiliza
con un sistema y tarjeta de video “Plug and Play”, El monitor
MultiSync XV17+, informa automáticamente al sistema de sus
capacidades. El sistema se seleccionará con la resolución y frecuencia

S - 2 Introducción

de refresco más alta para poder así disfrutar de todas las ventajas de su
monitor MultiSync.

ErgoDesign

Las características ErgoDesign de MultiSync mejoran la ergonomía.
Estas características mejoran el entorno de trabajo, protegen la salud del
usuario y ahorran dinero. ErgoDesign cumple las normas europeas más
estrictas de ahorro de energía y de reducción de radiaciones:

– apagado automático (también conocida como norma NUTEK

803299)

– emisiones características (más estrictas que las referidas a

recomendaciones para campos electromagnéticos reducidos con
certificación MPR II y, para los modelos JC-1745UMB,
también TCO).

– norma de seguridad EN 60950

Los monitores MultiSync cumplen estas normas mediante su Sistema de
Gestión de Energía, IPM, y su Tecnología de Reducción de Campos
Magnéticos.

Gestión de Energía

IPM (Intelligent Power Manager) es una utilidad innovadora de ahorro
de energía que cumple con los requerimientos Energy Star de la EPA y
los requerimientos europeos de ahorro de energía de la norma TCO de
NUTEK. Los productos certificados como Energy Star consumen
menos de 30W en el modo principal de ahorro de energía. La
especificación NUTEK 803299 exige un consumo de menos de 30W en
el modo de suspensión y de menos de 8W en modo off.

Cuando el monitor MultiSync XV17+ se encuentra en el modo de ahorro
máximo, consumirá aproximadamente un 10% del consumo en modo
normal de operación. Esta innovación permite ahorrar hasta un 90% de
energía, prolongar la vida del monitor, reducir la emisión de radiaciones,
reducir los costes del ”aire acondicionado” en su entorno de trabajo y
preservar el medio ambiente. El Sistema de ahorro de energía IPM,
consigue incrementar la vida del monitor y ahorrar energía y costos,
mediante el sistema de reducción de energía cuando no está en uso.

Introducción S - 3

Los monitores MultiSync cumplen la norma DPMS (Power Down
Signalling Method) de la Asociación VESA (Video Electronics
Standard Association). Esta norma especifica la manera que tiene el
sistema de comunicarse con el monitor para informarle de que ”debe
ahorrar energía”. El sistema de ahorro de energía sólo se puede utilizar
cuando la tarjeta de video, también denominada tarjeta gráfica o
adaptador de video, cumple con esta norma VESA DPMS. Utilizando
las señales de sincronismo horizontal y vertical, el monitor puede
configurarse para los diferentes modos de ahorro de energía. La
siguiente tabla muestra lo colores del LED de encendido del monitor de
acuerdo con el modo de energía:

Modo indicador LED Modo de Ahorro de

Energía
On Verde Ninguno
Stand By Verde Mínimo (recuperacón

rápida de la imagen)
Suspensión Amarillo Moderado ( < 20 W,

recuperación moderada)
OFF (modo IPM) Naranja Máximo ( < 8 W,

recuperación lenta)
OFF (Interruptor de

encendido apagado)

Sin luz No utiliza modo de

ahorro (completamente

apagado)

Reducción de Emisiones

Los monitores MultiSync XV17+, incorporan la Tecnología de
Reducción de Campos Magnéticos, diseñada para reducir las emisiones
de campos magnéticos y eléctricos alternantes, así como electricidad
estática. Los modelos JC-1745UMB cumplen las recomendaciones de
TCO, las cuales especifican los valores máximos recomendados para los
campos eléctricos y magnéticos.

S - 4 Introducción

Tecnología de Frecuencia Múltiple

Esta tencología ajusta automáticamente el monitor a las frecuencias de
la tarjeta de video, mostrando en la pantalla la resolución que usted
desee. Los monitores MultiSync XV17+, soportan múltiples plataformas
tales como compatibles PC, familia Macintosh y estaciones de trabajo.

El aumento de la frecuencia de refresco en todas las resoluciones,
proporciona una imagen libre de parpadeos (flicker-free). Los monitores
XV17+, soportan una amplia gama de estándares, incluyendo los
estándares de VESA:

– 640x480: 55 - 100 Hz de refresco
– 800x600: 55 - 100 Hz de refresco
– 1024x768: 55 - 100Hz derefresco (no entrelazado, recomendado

75Hz)*

– 1280x1024: 55 - 75 Hz de refresco (no entrelazado)**

*NEC cita resoluciones recomendadas para unas óptimas prestaciones
**Resolución máxima basada solamente en la frecuencias horizontal y

vertical.
Resoluciones Macintosh, tales como:

– Mac II 640x480 a 67 Hz***
– Macintosh 832x624 a 75 Hz
– Macintosh 1024x768 a 75 Hz
– Macintosh 1152x870 a 75 Hz

*** Por razones ergonómicas recomendamos utilizar señales no
entrelazadas con un refresco de 75 a 100 Hz.

La capacidad de FullScan horizontal y vertical, incrementa el tamaño de
la imagen de una gran variedad de modos de video hasta las esquinas de
la pantalla.

Contenidos del Embalaje S - 5

Contenidos del Embalaje

¡Le felicitamos por la adquisición de su monitor MultiSync XV17+!
Incluído con su monitor MultiSync XV17+, encontrará lo siguiente:

– Monitor color MultiSync XV17+ (JC-1745UMB/R) con base

giratoria y basculable.

– Cable de Corriente
– Manual del usuario

Recuerde conservar la caja y el embalaje originales para transportes o
envíos futuros del monitor.

Recomendaciones de uso

Para optimizar las prestaciones de su monitor Multisync XV17+,
observe las siguientes recomendaciones:

– La posición óptima del mónitor es alejada del la luz solar

directa

– Coloque el monitor justo debajo de la posición de sus ojos
– El monitor debe poder disipar el calor. La posición debe

permitirle una ventilación adecuada.

S - 6 Recomendaciones de uso

– No coloque objetos pesados encima del cable de corriente,

podrían dañar el cable y producir incendios.

– Mantenga el monitor alejado de transformadores, motores

eléctricos y otros dispositivos que puedan originar fuertes
campos magnéticos.

– Utilice el monitor en un espacio limpio y seco.
– Maneje el monitor con cuidado en los transportes.
– La posición de control del brillo debe ser tal que no se vea

iluminado el fondo que rodea a la imagen-background-.

– Por razones ergonómicas, recomendamos no utilizar el control

de contraste al máximo de su posición.

– Por razones ergonómicas recomendamos utilizar la posición y

tamaño preseleccionados de fábrica para las señales estándar.

– Por razones ergonómicas recomendamos utilizar la preselección

de fábrica del control de color y de la distorsión de barril.

– Por razones ergonómicas recomendamos utilizar señales no

entrelazadas con un refresco de 75 a 100 Hz.

– Por razones ergonómicas recomendamos no utilizar un

color primario azul sobre un fondo oscuro (la imagen es
difícil de reconocer y produce fatiga visual debido al
insuficiente contraste).

– Para separar el equipo de la toma de corriente hay que quitar

antes el cable de corriente del enchufe.

– La toma de corriente debería estar instalada lo más cerca

posible del equipo y ser fácilmente accesible.

– Recomendamos utilizar el cable de corriente proporcionado con

el monitor. Sin embargo, si se necesita un cable distinto, debería
ser del tipo H05VV-F excepto en el Reino Unido (UK).

Instalación rápida S - 7

Instalación rápida

El siguiente diagrama resume el proceso de conexión del monitor
MultiSync XV17+.

Para más detalles lea las páginas siguientes si lo está conectando a un
compatible IBM, compatible Macintosh u otro sistema.

¿Es este ordenador un Macintosh?

No

Conecte el cable de señal de su

monitor a la tarjeta de video o

adatador de video de su ordenador.

Conecte uno de los extremos del ca-

ble de corriente al monitor MultiSync

y el otro a una toma de corrien

Si

Conecte el adaptador para Mac
opcional al cable de señal de su

monitor. Apriete los tornillos.

Encienda el monitor y el ordenador.

Si es necesario utilice los controles

OSM para ajustar la imagen a sus

preferencias.

¿La imagen es correcta?

Si

No

Si

La instalación de su monitor

MultiSync ha finalizado. ¡Disfrute

de su monitor!

Consulte la sección:"Solución de

problemas".

¿Se solventó el problema?

No

Llame a su proveedor de NEC.

S - 8 Conexión a su ordenador personal

Conexión a su ordenador personal

Los monitores MultiSync XV17+ son compatibles con los ordenadores
NEC, compatibles PC, Macintosh y compatibles Macintosh.

Para el PC:

Su sistema tiene una de estas configuraciones:

– El controlador de video está integrado en el ordenador
– El controlador de video es una tarjeta gráfica (a veces

denominada adaptador de video o tarjeta de video)

Ambas configuraciones poseen un conector de video ( llamado puerto
CRT en los ordenadores portátiles). Si no está seguro de la localización
de su conector de video, por favor, consulte el manual de su ordenador o
de su tarjeta gráfica.

Para el Mac:

Con el adaptador opcional para ordenadores Macintosh, su monitor
MultiSync XV17+, es compatible con ordenadores Macintosh y con
compatibles Macintosh.

NOTA: Para el Power Macintosh 6100/60 es necesario utilizar el cable
Apple HDI-45 además del adaptador para Mac.

El adaptador para Mac, le permite cambiar entre las resoluciones:
640x480, 832x624, 1024x768 y 1152x870 sin necesidad de reiniciar su
sistema, siempre que el puerto de video soporte estos modos. El puerto
de video de su ordenador Macintosh puede ser:

– Un puerto de video integrado en la placa del Macintosh
– Una tarjeta de video NuBus, PDS o PCI.

En ambos casos existirá un conector de video similar. Si usted no está
seguro de cuál es su conector de video, por favor, consulte el manual de
su ordenador o de su tarjeta de video.

Menús On-Screen Manager (OSM) S - 9

Para conectar su monitor MulitSync XV17+ a su sistema, siga estas
instruccciones:

1. Apague su ordenador y su monitor MultiSync.

2. Si es necesario, instale la tarjeta de video. Para más
información, consulte el manual de su tarjeta.

3. Para el PC: Conecte el cable de señal del monitor al conector
de video de su ordenador. Apriete los tornillos.

Para el Mac: Conecte el adaptador para Mac al final del
cable de señal de su monitor. Conecte ahora este cable al
conector de video de su ordenador. Apriete los tornillos.

4. Conecte uno de los extremos del cable de corriente al monitor
MultiSync XV17+ y el otro extremo a una toma de corriente.

5. Encienda su monitor MultiSync y su ordenador.

6. Esto completa la instalación.
NOTA: Si usted tiene algún problema, por favor, consulte la

sección ”Solución de Problemas”.

Menús On-Screen Manager (OSM)

Los Controles Digitales con menús en pantalla OSM, hacen más
sencillo la configuración de su monitor. Un simple toque en los
controles del panel frontal de su monitor, hace aparecer en pantalla los
menús que le permiten ”navegar” por todos los ajustes posibles.

OSM le permite controlar los altavoces integrados, así como el Brillo,
Contraste, Posición, Tamaño, Refuerzo de Video y otras utilidades
integradas. Los ajustes de cada usuario se guardan automáticamente
cuando usted cambia algún parámetro. Los parámetros son fácilmente
devueltos a su configuración original presionando la tecla Reset.

S - 10 Menús On-Screen Manager (OSM)

Las teclas OSM del panel frontal del monitor tienen las siguientes
funciones:

Menú Principal Sub-Menú

EXIT Salida de los Controles

OSM

CONTROL ▼/▲ Mueve el área resaltada

arriba/abajo para
seleccionar uno de los
controles

CONTROL +/- Mueve el área resaltada

a la izquierda/derecha
para seleccionar la
dirección de uno de los
controles

PROCEED No tiene función Ejecuta el control o

RESET Cambia todos los

controles dentro del área
resaltada a los valores
de fábrica

Salida al menú principal
OSM

Mueve el área resaltada
arriba/abajo para
seleccionar uno de los
controles

Mueve la barra en la
dirección + ó - para
aumentar o disminuir el
ajuste

introduce en los
sub-menú

Cambia el control
resaltado a los valores
de fábrica

Nota: Cuando se presiona “RESET” en el menú principal o en algún
sub-menú, aparecerá en pantalla un aviso de advertencia, que le
permitirá cancelar si usted lo desea.

Elementos OSM S - 11

Elementos OSM

Las ventanas del OSM constan de los siguientes elementos típicos:
Resaltado: Muestra el menú o control seleccionado en color verde, los

inactivos se muestran en amarillo.

Barra de Desplazamiento: Muestra la dirección del ajuste.
Acceso al OSM: Presione cualquiera de las teclas de control▼/▲,control

+/- o las teclas “PROCEED”o“EXIT ”para ver la configuración actual.
Apagar el OSM:

– Dentro del menú principal: Pulse la tecla EXIT.
– Dentro de un sub-menú: Pulse la tecla EXIT dos veces.
– Dentro de un sub-sub-menú: Pulse la tecla EXIT tres veces.

Menús OSM

Menú Principal:

Los controles del menú principal le proporcionan una información
general sobre la selección de controles disponible. Cuando se activa el
OSM, los iconos se muestran en la parte superior de menú.
Si se muestra una flecha, usted tiene más controles disponibles que los
que se pueden mostrar. Utilice las teclas de control Arriba o Abajo para
desplazarse a través de las opciones.

BRILLO

CONTRASTE

DEGAUSS

S - 12 Menús OSM

Los iconos de control son los siguientes:

Controles de Brillo/Contraste

Brillo: Ajusta el brillo de la imagen y del fondo (background) de la

pantalla.
Contraste: Ajusta el brillo de la imagen en relación al fondo

(background).
Degauss: Elimina las impurezas del color, pérdida de foco o mala

convergencia debidas a interferencias magnéticas. Cuando se presione,
la imagen de su pantalla temblará unos segundos, mientras se
desmagnetiza.

Precaución: Por favor, antes de utilizar el control Degauss por segunda
vez, deje transcurrir 20 minutos.

Tamaño y Posición

Izq./Derecha: Desplaza la imagen horizontalmente (izquierda o

derecha).

Arriba/Abajo: Desplaza la imagen verticalmente (arriba o abajo).
Estrecho/Ancho: Aumenta o disminuye el tamaño horizontal de la

imagen.

Alto/Corto: Aumenta o disminuye el tamaño vertical de la imagen.

Controles Geométricos

Los controles de geometría le permiten ajustar la curvatura ó el ángulo
de los lados de su pantalla.

Lateral Izq/Derecha (Barril): Aumenta o disminuye la curvatura de
los lados, ya sea hacia dentro o hacia fuera.

Lateral Izq/Derecha (Balance de Barril): aumenta o disminuye la
curvatura de los lados hacia la izquierda o hacia la derecha.

Lateral Inclinado (Paralelogramo): aumenta o disminuye la
inclinación de los lados, hacia la izquierda o hacia la derecha.

Lateral Alineación (Trapezoidal): aumenta o disminuye la base
inferior de la pantalla hasta igualarla con la base superior.

Menús OSM S - 13

Nota sobre los controles del menú de controles de Geometría:

EXIT: Sale al menú principal.
CURSOR ▼/▲: Desplaza la zona resaltada hacia arriba o hacia abajo,

para seleccionar una de las opciones.
CURSOR +/-: Desplaza la barra hacia la dirección + ó - para aumentar o

disminuirel ajuste o para seleccionar la configuración de color (de 1 a 5).
RESET: Cambia el control que aparece resaltado a la Configuración de

Fábrica.

Herramientas

Proporciona una lista de ajustes opcionales que incluye los siguientes:

Lenguaje: Los menús OSM se pueden leer en 6 lenguajes.
Posición OSM: Usted puede elegir en qué parte de la pantalla, desea

que aparezca los menús OSM. Al seleccionar esta opción usted puede
ajustar manualmente la ventana OSM hacia derecha, izquierda, arriba o
abajo.Actividad OSM: Esta opción le permite escoger el tiempo durante
el que se mantiene en su pantalla el menú OSM una vez que no se ha
tocado ningún control. Las posibles elecciones son:10, 20, 30, 60 y 120
segundos.

Bloqueo OSM: Este control bloquea completamente el acceso a todas
las funciones OSM. Cuando intente activar el OSM estando bloqueado,
aparecerá un aviso en la pantalla indicando que OSM está bloqueado.
Para activar la función de Bloqueo OSM, pulse “PROCEED”, luego
“▲” y mantengala pulsada simultáneamente. Para desactivar el Bloqueo
OSM, pulse “PROCEED”, luego “▲” y manténgala pulsada
simultáneamente.

Linealidad Vertical: Esta opción le permite ajustar el espaciamiento de
las áreas sobre la pantalla. El objeto de este control es asegurar que un
círculo de una pulgada mantiene sus dimensiones cuando se desplaza o
se dibuja de nuevo en diversas zonas de la pantalla.La mejor manera de
determinar la linealidad vertical es:

Dibuje unas línea horizontales igualmente espaciadas utilizando una
aplicación de dibujo que tenga reglas.

S - 14 Menús OSM

Utilice el control de Linealidad Vertical Central para ajustar el
espaciamiento entre las líneas cercanas al centro de su pantalla.

Configuración de Fábrica: Esta opción le permite cambiar a los
ajustes de fábrica todas las opciones de los controles OSM. Un aviso le
advertirá que se van a cambiar ”Todos los ajustes”, si sólo se desea
cambiar ajustes individuales deberá presionar la tecla “RESET” cuando
el ajuste en cuestión aparezca resaltado en el menú OSM.

Información

Esta opción le proporciona información adicional, incluyendo:
Esta opción le proporciona recordatorios periódicos para ayudarle a

descansar sus ojos. Usted puede seleccionar la frecuencia con la que
desea que aparezcan los recordatorios. Se pueden seleccionar intervalos
de 15, 30, 45, 60, 90 y 120 minutos. Cuando aparezca el recordatorio,
siga el consejo que aparece en su pantalla y presione “EXIT” para que
desaparezca.

Información Adicional

Ajuste la altura del monitor, de tal manera que la parte superior de la
pantalla se encuentre ligeramente por debajo de su línea visual.

El monitor se debe encontrar a no menos de 30 cm y no más de 60cm de
sus ojos. La distancia óptima es 45 cm.

Procure mantener una posición natural y relajante, dentro de su
ambiente de trabajo.

Descanse sus ojos periódicamente, dirigiendo la vista de vez en cuando
hacia algún objeto alejado unos 6m. Parpadee frecuentemente.

Haga con frecuencia, breves paradas en su trabajo, para cambiar de
postura y relajarse.

Chequee periódicamente su visión.

Solución de Problemas S - 15

Modo de Visualización: Le muestra la resolución actual, así como las
frecuencias de trabajo.

MODO
FRECUENCIA

HORIZONTAL
VERTICAL

POLARIDAD

HORIZONTAL
VERTICAL

03

31.60 KHZ

60.00 HZ

POS.
NEG.

Solución de Problemas

Problema Compruebe lo siguienteplain

No hay imagen La tarjeta de video debe estar

completamente insertada en su slot.
Los interruptores de encendido del
monitor y del ordenador deben estar
en la posición ON. El cable de señal
debe estar completamente conectado
a la tarjeta de video. Compruebe que
los pines del conector no estén
doblados o rotos.

La imagen es inestable El cable de señal debe estar

completamente conectado al
ordenador. Compruebe la asignación
de pines y “timings” de señal de su
monitor y de su adaptador de video.
Compruebe si necesita un adaptador
para MAC. Compruebe que la tarjeta
de video es compatible PC o MAC y
que esté completamente insertada en
su slot.

S - 16 Solución de Problemas

Problema Compruebe lo siguienteplain
El LED del monitor está apagado (no

muestra color verde, naranja o
amarillo)

La imagen no es nítida Ajuste el Control de Brillo, luego el

La imagen vibra o aparecen “aguas”
en la pantalla

Los bordes de las imágenes no son
rectos

La imagen no está centrada, es
demasiado pequeña o demasiado
grande

El color de la imagen presenta
impurezas- manchas-.

El interruptor de encendido debe
estar en posición ON, y el cable de
corriente conectado.

de Contraste. Acceda al Control de
Degauss a través de los menús OSM
y actívelo. Precaución: Se debe
esperar un mínimo de 20 minutos
antes de utilizar la función Degauss
por segunda vez.

Aleje cualquier dispositivo eléctrico
que pueda causar interferencias al
monitor.

Utilice los Controles de Geometría de
los menús OSM para alinear los
bordes.

Utilice los Controles de Tamaño y
Posición de los menús OSM, para
ajustar la imagen.

Ajuste el Control de Brillo, luego el
de Contraste. Acceda al Control de
Degauss a través de los menús OSM
y actívelo. Precaución: Se debe
esperar un mínimo de 20 minutos
antes de utilizar la función Degauss
por segunda vez.

Especificaciones S - 17

Especificaciones

Tamaño del tubo 43 cm (17 pulgadas),Tamano visible 39,6 cm (15,6

pulgadas), 0,28 pitch de la máscara; fósforo de
persistencia medio-corta; tratamiento OptiClear

Señal de entrada Video analógico 0,7 Vp-p 75 Ω positivo

Sinc. Sinc. separado. Nivel TTL

Sinc. Horizontal. Positivo/Neg
Sinc.Vertical. Nivel TTL
Sinc. Compuesto Nivel TTL

Positivo/Neg

Colores
visualizables

Rango de
Frecuencias

Resolución
máxima

Resolución
Recomendada

Ancho de Banda 85 MHz (Typ.)
Area visible

según (valores de
fábrica)

Area visible
según (Full Scan)

Voltaje AC 220-240V 50/60 Hz
Consumo 0,9 A

Ilimitados: (depende de la tarjeta gráfica)

Horizontal: de 31 kHz a 82 kHz (automat.)
Vertical : e 55 a 100 Hz (automat.)

1280x1024 (75 Hz Non entrelazado)**

1024 x768 (75 Hz Non entrelazado)*

Horizontal 306 mm (el área visible depende del

“timing” de la señal).

Vertical 230 mm (el área visible depende del

“timing” de la señal).

Horizontal 316 mm (el área visible depende del

“timing” de la señal).

Vertical 237 mm (el área visible depende del

“timing” de la señal).

S - 18 Especificaciones

Dimensiones 407 x 424 x 450 mm

(ancho x alto x profundo)
Peso 20 Kg
Consideraciones

ambientales

Funcionamiento: Temperatura: de 0ºC a +35ºC

Humedad: del 30% al 80%

Almacenamiento: Temperatura: -20ºC a +60ºC

Humedad: del 10% al 90%

*NEC cita resoluciones recomendadas para unas óptimas prestaciones
**Resolución máxima basada solamente en la frecuencias horizontal y

vertical.
Las especificaciones técnicas están sujetas a cambio sin previo aviso.

Italiano

INTRODUZIONE I - 1

INTRODUZIONE

Congratulazioni per aver acquistato il monitor MultiSync XV17+!
I Monitor MultiSync XV17+ sono un concentrato di tecnologia capaci

di offrire caratteristiche esclusive per prodotti di questa categoria; come
l’On Screen Manager (OSM), innovativo sistema di regolazione del
monitor.

La tecnologia MultiSync (multi frequenza) permette la configurazione
automatica del monitor rispetto alle piu’ diffuse piattaforme operative
(hardware e software) e la piena compatibilita’ con gli standard grafici
di mercato. Questo consente l’utilizzo dello stesso monitor con
molteplici risoluzioni e standard, sia attuali che futuri.

Costruiti in piena conformita’ con la filosofia ErgoDesign di NEC, sono
stati pensati in funzione di chi li utilizza, ponendo l’attenzione agli
aspetti ergonomici e di convivenza con l’operatore. L’obiettivo di
ErgoDesign e’ offrire il massimo comfort per una migliore produttivita’.
Inoltre ErgoDesign include i piu’ restrittivi standard relativi al basso
consumo e alla non emissione di radiazioni e prevede la riciclabilita’ del
monitor per futuri processi produttivi.

Tecnologia CRT

La superficie OptiClear della XV17+ riduce enormemente il riflesso
della luce naturale e delle radiazioni elettriche garantendo all’utente di
poter lavorare meglio e più proficuamente. Il rivestimento multistrato
dello schermo aumenta il contrasto senza ridurre la messa a fuoco o il
grado di lucentezza e nitidezza dell’immagine.

Inoltre l’utilizzo di un dot pitch di 0.28 mm insieme alla Invar Shadow
Mask, rende molto piu’ chiara anche la visualizzazione dei piu’ piccoli
particolari. Tutto cio’ migliora sensibilmente il comfort d’utilizzo ed
elimina i problemi di affaticamento della vista.

La tecnologia a schermo piatto riduce la distorsione e il riflesso.

I - 2 INTRODUZIONE

Plug and Play

Plug and Play é la nuova soluzione Microsoft®che permette, sotto
Windows
l’uso di settaggi confusi e perdite di tempo. Quando il monitor
Multisync XV17+ é utilizzato con un sistema ed una scheda video
compatibili Plug & Play, comunica al sistema la propria identificazione
e le proprie capacità. Il sistema selezionerà la risoluzione migliore ed il
refresh rate più adatto, per ottenere il risultato ottimale per il vostro
MultiSync.

®

95, connessioni automatiche con le periferiche, evitando

ErgoDesign

Le caratteristiche di ErgoDesign del MultiSync migliorano l’ergonomia.
L’ErgoDesign del monitor MultiSync migliora l’ambiente di lavoro,
protegge la salute dell’utente e garantisce un risparmio di denaro.
ErgoDesign rispetta gli standard europei di controllo per la gestione dei
consumi e di riduzione delle emissioni:

– spegnimento automatico del display (nota anche come NUTEK

Specification 803299)

– caratteristiche di emissione (più rigide di quelle previste da

MRP 1990:8 a riguardo dei campi magnetici ridotti, e per il
JC-1745UMB anche di quelle previste dal TCO).

– sicurezza (EN60950).

I monitor MultiSync si attengono a questi standard offrendo il controllo
della gestione dei consumi IPM System e la tecnologia Reduced

Magnetic Field.

Gestione Dei Consumi

Il Sistema IPM (Intelligent Power Management) è un sistema innovativo
per la gestione dei consumi che si attiene sia alle regole EPA’s Energy
Star sia a quelle Europee TCO NUTEK’s. I prodotti Energy Star
utilizzano meno di 30 watts di potenza lavorando in power saving
mode.La Specifica NUTEK 803299 richiede di ridurre automaticamente
la potenza assorbita a meno di 30 watts in suspend mode e a meno di 8
watts in off mode.

INTRODUZIONE I - 3

Nel modo di funzionamento che prevede il massimo risparmio di
corrente, il monitor MultiSync XV17+ consuma all’incirca il 10% della
corrente complessiva richiesta durante il normale funzionamento. Tale
innovazione consente un risparmio del 90% di energia, una maggior
durata nel tempo del monitor, una maggior protezione ambientale,
emissioni ridotte e costi inferiori per l’aria condizionata. Il Sistema IPM
garantisce al monitor maggior durata nel tempo e in generale un
risparmio di energia e di costi, riducendo la corrente quando il monitor è
a riposo.

I monitor MultiSync rispettano gli standard VESA (Video Electronics

Standard Association). Il metodo VESA’s Display Power
Management Signaling (DPMS), che è sottoscritto dall’EPA, è il

processo di riduzione dei consumi. Il sistema comunica al monitor di
risparmiare energia. Le funzioni per le riduzioni dei consumi possono
essere utilizzate solo con il sistema Energy Star o una scheda video che
aderisce alle regole standard di VESA DPMS. Utilizzando i segnali di
sincronismo orizzontali e verticali del monitor, questo può essere settato
nei diversi modi IPM.

Quella sottoindicata è la descrizione dei LED per i modi di risparmio di
corrente IPM.

Modo LED Risparmio Energetico
On Verde Nessuno
Stand By Verde Minimo (Ripresa velocissima)
Suspend Giallo Moderato (< 20 watts, Ripresa Moderato)
Off (IPM Mode) Arancio Massimo (< 8 watts,ripresa lentissima)
Off (spento) Spento Non c’è corrente (completamente spento)

I - 4 INTRODUZIONE

Emissioni ridotte

Il monitor XV17+ ha incorporata la tecnologia Reduced Magnetic
Field, così progettata per ridurre le emissioni magnetiche, di corrente

elettrica alternata e dell’elettricità statica. I monitor della NEC
JC-1745UMB rispettano le più rigide direttive (campo magnetico,
campo di corrente elettrica alternata ed elettrostatica) TCO del Swedish
Board for Technical Accreditation o SWEDAC (prima conosciuto come
MPR, National Board for Measurement and Testing), i quali prevedono
i massimi valori di campi magnetici ed elettrici ammessi.

Tecnologia a multifrequenza

La tecnologia a multifrequenza adatta automaticamente il monitor alla

frequenza di scansione della scheda video, visualizzando con la
risoluzione che preferite. Il monitor MultiSync XV17+ supporta anche
piattaforme multiple, come ad esempio PC compatibili, la famiglia
Macintosh e le workstation.

Le aumentate velocità di refresh per tutte le risoluzioni forniscono
un’immagine senza vibrazioni. L’immagine è più nitida e rilassante per
la vista, prolunga il tempo di osservazione del monitor (viewing time).

Una larga gamma di standard grafici, compresi gli standard VESA, sono
supportati dal monitor a colori MultiSync XV17+.

Essi includono:

– 640x480: 55 - 100 Hz a refresh verticale
– 800x600: 55 -100 Hz a refresh verticale
– 1024x768: 55 - 100 Hz a refresh verticale (non interfacciato,

consigliati 75 Hz)*

– 1280x1024: 55 - 75 Hz di refresh verticale (non interfacciato)**

* Risoluzioni raccomandate dalla NEC per una visualizzazione ottimale.
** La soluzione massima è basata solo sulle frequenze verticali e

orizzontali.

Contenuto della scatola I - 5

Le risoluzioni offerte da Macintosh sono:

– Mac II 640x480 a 67 Hz***
– Macintosh 832x624 a 75 Hz
– Macintosh 1024x768 a 75 Hz
– Macintosh 1152x870 a 75 Hz

*** Per una migliore ergonomia e’ fortemente raccomandato l’utilizzo
di frequenze non interallacciate con un refresh verticale compreso fra i
75Hz e i 100Hz.

Il Fullscan capability verticale e orizzontale può aumentare le
dimensioni dell’immagine a piacimento, fino negli angoli più lontani
dello schermo. La Fullscan capability vi permette di utilizzare l’intero
schermo con le massime risoluzioni, espandendo significativamente la
dimensione dell’immagine.

Contenuto della scatola

Insieme al vostro monitor MultiSync della XV17+ trovate i seguenti articoli:

– Monitor a colori MultiSync XV17+ (JC-1745UMB/R) con

supporto basculante removibile.

– Cavo di alimentazione
– Manuale utente

Ricordatevi di conservare l’imballo originale per poter muovere o
trasportare il monitor.

I - 6 Raccomandazioni per l’uso.

Raccomandazioni per l’uso.

Per ottenere le migliori prestazioni dal vostro monitor XV17+ e’
consigliabile seguire queste semplici raccomandazioni:

– Evitare sorgenti di luce direttamente puntate verso lo schermo

del monitor.

– Lasciate intorno al monitor sufficente spazio in modo da garantire

una adeguata ventilazione per la dissipazione del calore.

– L’angolo di visualizzazione ottimale si ha posizionando il

monitor ad un’altezza leggermente inferiore rispetto a quella dei
propri occhi.

– Non appoggiare oggetti pesanti sul cavo di alimentazione.

Danni al cavo possono provocare scosse o incendi.

– Tenete il monitor lontano da trasformatori ad alta capacità,

motori elettrici e altri dispositivi come altoparlanti o ventole che
possono creare forti campi magnetici.

– Usare il monitor in ambiente pulito e asciutto.
– Trasportare con cura.
– Regolare la luminosita’ in modo da non visualizzare il raster del

CRT.

– Per una migliore ergonomia non utilizzare per lunghi periodi i

colori con il massimo contrasto.

– Per una migliore ergonomia mantenere sui segnali standard i

valori di dimensionamento e posizione presettati.

– Per una migliore ergonomia mantenere sui segnali standard i

valori del colore e di effetto cuscino.

– Per una migliore ergonomia e’ fortemente raccomandato

l’utilizzo di frequenze non interallacciate con un refresh
verticale compreso fra i 75Hz e i 100Hz.

Raccomandazioni per l’uso. I - 7

– Per una migliore ergonomia e’ consigliato non utilizzare il

colore blu come primario su fondo nero (il basso contrasto
esistente fra i due colori rende faticoso il riconoscimento delle
informazioni con un conseguente affaticamento degli occhi).

– Per eliminare completamente le correnti elettriche presenti nel

monitor e’ necessario staccare la presa dalla rete elettrica.

– La presa della rete elettrica deve essere vicina al monitor e

facilmente accessibile.

– E’ raccomandato l’utilizzo del cavo di alimentazione dato in

dotazione con il prodotto. Nel caso non sia possibile il cavo
deve comunque essere del tipo H05VV-F.

– Per pulire la superfice del CRT utilizzare un panno morbido ed

un detergente neutro. Raccomandazioni per l’uso.

I - 8 Come cominciare.

Come cominciare.

Il vostro è un monitor MultiSync XV17+?
Collegate un estremo del cavo di alimentazione al monitor MultiSync e

l’altro estremo ad una presa di corrente.

Il vostro computer è un Macintosh?

No

collegate il cavo segnale del monitor

alla scheda oppure all’adattatore vi-

deo del vostro computer.

Collegare il cavo di alimentazione

del monitor alla presa della rete

elettrica.

Accendere il computer.

Accendere il monitor.

si

collegate l’adattatore Mac tra il

monitor e il connettore del

Macintosh. Stringete le viti.

Se necessario utilizzare i controlli

OSM per regolare l’immagine.

E’ l’immagine visualizzata

corretta ?

Si

L’installazione del vostro monitor

MultiSync e’ terminata.

Buon lavoro!

No

Vedere la sezione del manuale

Problemi e Soluzioni.

Collegamento con il vostro Personal Computer I - 9

Collegamento con il vostro Personal Computer

Il monitor a colori Multisync XV17+ può essere utilizzato con i computer
NEC, con i PC compatibili, con i Macintosh e i Macintosh compatibili.

Per PC:

Il vostro sistema è configurato in uno dei seguenti modi:

– La video controller è integrata nel computer
– La video controller è una scheda video (viene chiamata anche

scheda grafica, adattatore video o piattaforma grafica).

Entrambe le configurazioni hanno un connettore video (o una porta CRT
su laptop computer). Se non siete certi di quale porta sia il connettore
video, consultate il manuale del computer o della scheda video.

Per Mac:

Con il Cavo Adattatore Macintosh MultiSync XV17+ (non fornito a
corredo), il monitor a colori MultiSync XV17+ è collegabile
direttamente a un computer Macintosh, così come per i suoi cloni.

NOTA: Utilizzando un Power Macintosh 6100/60 e dovendo collegare
un monitor MultiSync, occorre fare uso del cavo adattatore HDI-45 in
combinazione con l’appropriato Cavo Adattatore MultiSync.

Il Cavo Adattatore Macintosh MultiSync XV17+ permette di scegliere tra
diverse risoluzioni video (640 x 480, 832 x 624, 1024 x 768 e 1152 x 870)
senza dover riavviare il sistema, sempre che la porta del video le supporti.

Potete collegare il vostro monitor a colori MultiSync XV17+ al vostro
Macintosh in uno dei seguenti modi:

– Porta video della piastra
– Scheda video Nubus, PDS o PCI Collegamento con il vostro

Personal Computer

Entrambe le configurazioni dovrebbero avere lo stesso connettore video.
Se non siete certi di quale porta esso sia, consultate il manuale del
computer o della scheda video.

I - 10 On-Screen Manager (OSM)

Se volete collegare il monitor Multisync XV17+ al vostro sistema,
seguite le sottoindicate istruzioni:

1. Spegnete il computer e il monitor MultySinc.

2. Se necessario, installate la scheda video. Per i dettagli,
consultate il manuale della scheda.

3. Per PC: collegate il cavo video del monitor MultiSync al
connettore della scheda video del computer. Stringete le viti
su tutti i connettori.

Per Mac: collegate il Cavo Adattatore Macintosh MultiSync
al connettore del monitor del vostro computer. Quindi
collegate il cavo segnale del monitor MSM all’altro estremo
del cavo adattatore. Stringete le viti su tutti i connettori.

4. Collegate il cavo di alimentazione al monitor MultiSync
XV17+ e alla presa di corrente.

5. Accendete il vostro monitor MultiSync e il computer.

6. A questo punto l’installazione è completata.
NOTA: Se avete dei problemi, consultate la sezione del

manuale “Soluzione dei problemi più comuni”.

On-Screen Manager (OSM)

Il sistema di controllo On-Screen Manager (OSM) ha reso il controllo
del monitor MultiSync Advanced Digital più semplice da usare
fornendo un menu sullo schermo. Con un semplice tocco sul pannello
dei comandi attiverà il sistema OSM, che vi permetterà di navigare
facilmente attraverso i menu e le videate di controllo.

Il sistema OSM vi permette di controllare gli altoparlanti incorporati e
taluni controlli come la luminosità, contrasto, dimensione, posizione,
geometria e altri Utilities di OSM. Le modifiche sono salvate
automaticamente. Inoltre i controlli possono essere resettati secondo
l’impostazione di fabbrica premendo il tasto di reset.

On-Screen Manager (OSM) I - 11

I tasti OSM collocati sulla parte frontale del monitor hanno le seguenti
funzioni:

Menu principale Sotto-menu

EXIT Uscita dai controlli OSM Uscita al menu

principale OSM

CONTROL ▼/▲ Sposta l’area

evidenziata in su e in
giù per selezionare uno
dei controlli

CONTROLL +/- Sposta l’area

evidenziata a destra e a
sinistra per selezionare
uno dei controlli

PROCEED Esegue solo la

conferama o entra in un
sotto-menu

RESET Reset di tutti i controlli

nel menu evidenziato
secondo l’impostazione
di fabbrica

Sposta l’area
evidenziata in su e in
giù per selezionare uno
dei controlli

Sposta la barra su + o ­per aumentare o
diminuire la regolazione.

Nessuna funzione

Reset del controllo
evidenziato secondo
l’impostazione di
fabbrica

NOTA: Quando si preme il tasto “RESET” nel menu principale e nel
sotto-menu, una finestra di avviso vi permetterà di procedere al cancel
della funzione Reset.

I - 12 MENU OSM

Elementi OSM:

Le finestre di On-Screen Manager presentano i seguenti elementi:
Evidenziazione: indica il menu selezionato o il controllo in verde. Il

colore giallo indica inattività.

Barra scroll: indica la direzione della regolazione.
Come accedere a OSM

Premere i tasti di controllo +/-, ▼/▲ o i tasti di avanzamento per
visualizzare la corrente impostazione.

Come spegnere OSM

– Se siete nel Menu principale, premete il tasto EXIT.
– Se siete nel sotto-Menu, premete due volte il tasto EXIT.
– Se siete nel sotto, sotto-Menu, premete tre volte il tasto EXIT.

MENU OSM

Menu principale

Il menu principale di OSM delle icone di controllo vi offre una visione
complessiva dei controlli disponibili. Quando è attivato OSM, le icone
sono visualizzate sulla parte alta del menu.
Se è visualizzato un tasto con la freccia, indica che sono disponibili altre
scelte. Servitevi dei tasti di controllo su o giu’ per muovervi attraverso
tutte le opzioni.

LUMINOSITÁ

COMTRASTO

SMAGNETIZZAZIONE

MENU OSM I - 13

Le icone dei controlli:

Controlli Luminosità/Contrasto

Luminosità: regola la luminosità globale e il grado dello sfondo dello
schermo.

Contrasto: regola la luminosità dell’immagine in relazione allo sfondo.
Degauss: elimina gli effetti del campo magnetico terrestre che altera la

corretta scansione dei raggi di elettroni, e incide sui colori dello
schermo, sulla messa a fuoco e sulla convergenza. Se premuto, la vostra
sarà instabile per qualche secondo.

Attenzione: lasciate trascorrere come minimo 20 minuti prima di
utilizzare il tasto Degauss.

Controlli Dimensione e Posizione

Sinistra/Destra: muove l’immagine orizzontalmente (sinistra o destra)
Su/Giu’: muove l’immagine verticalmente (su o giù)
Stretto/Largo: Aumenta o diminuisce la dimensione orizzontale

dell’immagine.
Alto/Basso: Aumenta o diminuisce la dimensione verticale

dell’immagine.

Controllo della geometria (Geometry).

Menu Controllo della geometria.
Il controllo della geometria vi permette di modificare le curvature o gli

angoli dei margini del vostro video.
Margini In/Out: aumenta o diminuisce la curvatura dei margini sia

verso l’interno che verso l’esterno.
Margini Sinistra/Destra(left/right): aumenta o diminuisce la curvatura

dei margini sia verso sinistra che verso destra.
Margini Inclinazione (tilt): aumenta o diminuisce l’inclinazione dei

margini sia verso sinistra che verso destra.
Margini Allineamento (align): aumenta o diminuisce la parte bassa

dello schermo per eguagliarla a quella alta.

I - 14 MENU OSM

Nota sui controlli nel menu Controlli geometry:
EXIT: esce al menu principale.
Cursori ▼/▲: Muove l’area evidenziata su e giù per selezionare una

delle scelte.
Cursori +/-: Muove le barre nelle direzioni + o - per aumentare o

diminuire la regolazione.
RESET: Ristabilisce il corrente colore evidenziato secondo

l’impostazione di fabbrica.

Strumenti

Sono forniti una serie di regolazioni opzionali, quali quelle qui di
seguito elencate:

Linguaggio: i menu OSM sono disponibili in 6 linguaggi.
Posizione OSM: Potete scegliere di far apparire la vostra immagine

sullo schermo dove desiderate. La posizione del menu OSM può essere
spostata manualmente verso sinistra, destra, su e giù.

Spegnimento di OSM:il menu OSM rimane attivo per il tempo che è in
uso. Nel sotto-menu OSM Turn-off potete decidere l’intervallo di tempo
passato il quale, nel caso non venga premuto nessun tasto, viene
disattivato il menu OSM. Le scelte preimpostate sono di 10, 20, 30, 60 e
120 secondi.

Blocco OSM: questa funzione blocca l’accesso di tutte le funzioni
contenute nell’OSM. La voce “OSM Bloccato” apparirà qualora si
voglia accedere all’OSM. Per attivare il blocco premere il tasto
“PROCEED”e“▲“ contemporaneamente. Per disattivare il blocco
premere “PROCEED” e “▲ “ contemporaneamente.

Linearità verticale

Selezionando Linearità verticale potete regolare la spaziatura delle
aree sullo schermo. Lo scopo è di assicurare che un cerchio di un pollice
sia tale dovunque venga collocato sullo schermo. Il modo migliore per
determinare la linearità verticale è il seguente:

– tracciate delle linee orizzontali spaziate utilizzando

un’applicazione di disegno che abbia un righello.

MENU OSM I - 15

– utilizzate il controllo Centro Linearità Verticale per regolare la

spaziatura tra le linee vicino al centro dello schermo.

Preimpostazione (Factory Preset).

Factory Preset permette di ripristinare tutto secondo le impostazioni di
fabbrica. Vi verrà chiesto se volete confermare la richiesta di ripristino di
tutte le impostazioni. Potete ripristinare anche solo delle parti evidenziando
il controllo da resettare e premendo poi il tasto di “RESET”.

Informazioni

Vi vengono fornite informazioni aggiuntive:
Fitness tips: è una funzionalità che vi aiuta a ricordare di riposare

periodicamente la vostra vista. In base alle vostre necessità, potete
scegliere ogni quanto desiderate che appaia questo messaggio.
Potete selezionare un intervallo di 15, 30, 45, 60, 90 o 120 minuti dopo
il quale appare il messaggio. Quando ciò avviene, seguite le istruzioni
che vi vengono date e premete il tasto “EXIT” per pulire lo schermo.

Informazioni Aggiuntive: Regolate l’altezza del monitor in modo tale che
la parte alta dello schermo sia all’altezza degli occhi o lievemente al disotto.

Posizionate il vostro monitor ad una distanza compresa tra 30 e 60cm.
La distanza ottimale è di 45cm.

Disponete al meglio la vostra area al fine di ottenere una posizione di
lavoro naturale e rilassante.

Distogliete periodicamente lo sguardo dallo schermo, guardate e
focalizzate, un oggetto distante almeno 6 metri. Sbattete le palpebre
frequentemente.

Effettuate frequenti pause, durante le quali rilasserete la muscolatura e
farete passeggiate.

Fate controlli periodici della vista.
Posizionate il vostro monitor ad una distanza compresa tra 30 e 60cm.

La distanza ottimale è di 45cm.
Disponete al meglio la vostra area al fine di ottenere una posizione di

lavoro naturale e rilassante.

I - 16 SOLUZIONE DEI PROBLEMI PIU’ COMUNI

Distogliete periodicamente lo sguardo dallo schermo, guardate e
focalizzate, un oggetto distante almeno 6 metri. Sbattete le palpebre
frequentemente.

Effettuate frequenti pause, durante le quali rilasserete la muscolatura e
farete passeggiate.

Fate controlli periodici della vista.

Display Mode:

Indica il mode corrente e la frequenza utilizzata.

MODALITÀ
FREQUENZA

ORIZZONTALE
VERTICALE

POLARITÀ

ORIZZONTALE
VERTICALE

03

31.60 KHZ

60.00 HZ

POS.
NEG.

SOLUZIONE DEI PROBLEMI PIU’ COMUNI

Problema Controllate i seguenti elementi:

Nessuna immagine La scheda video deve essere completamente inserita

nel suo slot.
Gli interruttori di accensione del video e del computer
devono essere nella posizione ON.
Il cavo segnale deve essere ben collegato alla scheda
video del computer.
Controllate che il connettore non abbia i PIN piegati.

SOLUZIONE DEI PROBLEMI PIU’ COMUNI I - 17

L’immagine ruota o
è instabile

Il LED del monitor
non è acceso (non
sono visibili i colori
verde, arancione o
giallo)

L’immagine è
ofuscata o presenta
macchie.

L’immagine è
spezzata o ondulata

Gli angoli
dell’immagine
visualizzata non
sono perfettamente
quadrati

Il cavo segnale deve essere ben collegato al computer.
Controllate l’assegnazione dei segnali di timing e dei
PIN sia sul monitor e che sulla scheda video
rispettando le temporizzazioni e le impostazioni dei
PIN raccomandate.
Se viene utilizzato l’adattatore MAC, controllare che
la connessione sia corretta e assicuratevi che la scheda
video sia PC o MAC compatibile e che sia collocata
correttamente nel computer.

L’interruttore di accensione deve essere nella
posizione ON e il cavo di alimentazione deve essere
connessa. Assicuratevi che il computer non sia in
Power-Saver Mode (toccate la tastiera o il mouse).

Regolate la luminosità e i controlli del contrasto.
Attivare la funzione Degauss. ATTENZIONE: Se non
c’è miglioramento, prima di attivnare una seconda
volta la funzione Degauss, lasciate trascorrere come
minimo un intervallo di tempo di almeno 20 minuti.

Usare i comandi Dimensione e Posizione di OSM per
aggiustare l’immagine.

Per sistemare gli angoli, utilizzate OSM Geometry
Controls.
Se è possibile, posizionate il monitor rivolto verso est.

L’immagine non è
centrata o è troppo
piccola, o troppo
grande.

L’immagine sembra
macchiata

Usare i comandi Dimensione e Posizione di OSM per
aggiustare l’immagine.

Attivare la funzione Degauss

I - 18 Specifiche Tecniche

Specifiche Tecniche

Tubo catodico 43 cm (17") a schermo piatto, 39,6 cm (15,6") superfice

visibile, 0,28 dot pitch, persistenza del fosforo
medio-corta, multistratificato, schermo antistatico,
schermo semipiatto e trattamento OptiClear.

Segnali di imput Video Analogico 0,7 Vp-p 75 Ω Positivo

Sincronismo Sincronismo

Orizzontale e
verticale separati

Sincronismo
Composito

Colori
Visualizzabili

Frequenze Orizzontale 31 - 82 kHz (Automatica)

Risoluzioni Massime 1280x1024 a 75 Hz **

Banda Passante 85 MHz (Typ.)
Area Visiva Utile

(Settaggio di
Fabbrica)

Area Visiva Utile
(FullScan)

Ingresso Analogico: numero dei colori illimitato
(dipendente dalla scheda grafica utilizzata)

Verticale 55 - 100 Hz (Automatica)

consigliate 1024x768 a 75 Hz *

Orizzontale 306 mm (L’area visiva utile dipende

dal timing del segnale utilizzato)

Verticale 230 mm (L’area visiva utile dipende

dal timing del segnale utilizzato)

Orizzontale 316 mm (L’area visiva utile dipende

dal timing del segnale utilizzato)

Verticale 237 mm (L’area visiva utile dipende

dal timing del segnale utilizzato)

Livello TTL
Positivo/Negativo

Livello TTL
Positivo/Negativo

Tensione di
Alimentazione

Corrente di
Alimentazione

AC 220 - 240 V 50/60 Hz

0,9 A
